Арматура сливного бачка унитаза: как устроено и работает водосливное устройство

Основные элементы унитаза

Вне зависимости от внешнего решения базовые составляющие у всех моделей практически идентичные, поэтому рассматриваться будут компактные системы, имеющие стандартизированную структуру.

Сливной бачок из нескольких компонентов:

• запорная арматура;
• отверстие спускное;
• переливная трубка;
• сливной механизм;
• крышка клапана, снабженная резинкой.

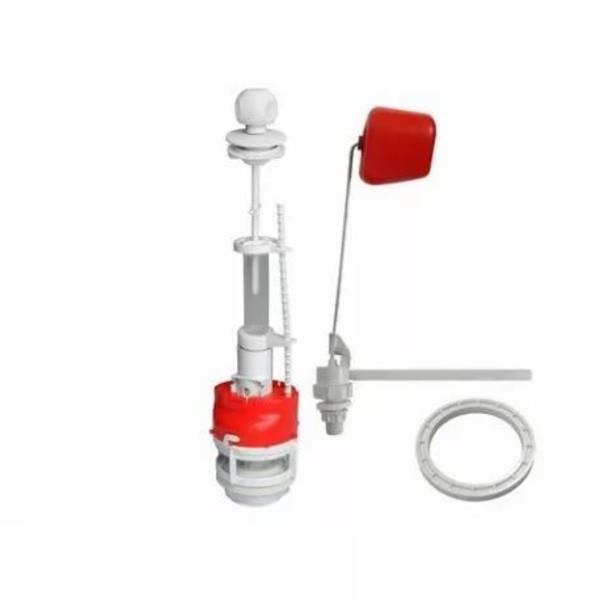

Арматура для бачка с боковой подводкой воды

Подбирая способы для правильной установки, важно определить тип подвода воды в бачок (боковой или нижний). В первом случае емкость снабжена двумя отверстиями

Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом. Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан.

Чаша подбирается под конкретные условия. В основном предлагаются две ее модификации, различающиеся косой или прямой ориентацией канализационного отвода. Керамический бачок фиксируется болтами непосредственно к горизонтальной полке чаши, между ними предусмотрена резиновая прокладка.

Система слива или сливная арматура для бачка унитаза представлена двумя базовыми элементами:

• спускной рычаг;
• сливной сифон, основное предназначение которого герметично перекрывать отверстие после завершения процесса слива воды. Сифоны выпускаются нескольких моделей, самые простые из них напоминают резиновый цилиндр.

Последовательность операций по установке конструкционных элементов

Унитаз ставится на отведенное ему место и присоединяется к канализационной системе. После этого начинается этап монтажа такой ответственной части как арматура для сливного бачка унитаза, которая в значительной степени обеспечивает безупречное функционирование оборудования.

Сливная арматура бачка

1. Установить в емкость сливной механизм, закрутить пластмассовую гайку, обеспечив плотность резиновой прокладкой.
2. Болты снабдить шайбами и прокладками из комплекта, вставить их ровно по оси в отверстия. С обратной стороны на них надевается шайба, затем гайка, которая аккуратно, но плотно закручивается.
3. Для лучшей герметизации надевается уплотнительное резиновое кольцо на гайку, если она выполнена из пластмассы. Если кольцо уже использовалось, то следует дополнительно соединения покрыть герметизирующим составом. Для нового кольца эти приемы применять не придется.

Остается закрепить бачок. Алгоритм будет идентичен последовательности операций сообразно рекомендациям, как поменять бачок унитаза, даваемый специалистами. На полке крепится прокладка из резины. Для более надежной фиксации целесообразно подыскать самоклеящиеся образцы.

Ставится бачок, учитывая, что острые наконечники конусообразных прокладок, которыми оснащены крепежные болты, должны направляться в отверстия. Такая форма уже доказала свою надежность, защищая от протеканий. Болты вводятся строго по оси в отверстия. Завинчиванием гаек завершается установка.

Установка арматуры в сливном бачке

Шланг присоединяется к трубопроводам, ориентируясь на системы холодной воды. Герметичность создается при помощи шайбы-прокладки. При надевании гибкого рукава не нужно пытаться самостоятельно усилить степень прочности будущего соединения и наматывать на резьбу вспомогательные материалы в виде нитей или лент. Главное в этой операции исключить перекос монтируемого механизма. Это поможет ровно закрутить гайки без срыва резьбы и добиться полноценной эксплуатационной готовности сливного механизма.

Аккуратно поставить крышку на место и прикрутить сливную кнопку. Затем открываются вентили, и проводится контрольное наполнение бачка и слив. Отсутствие выступающего конденсата на соединениях свидетельствует о качественном монтаже.

Устройство типового сливного бака

Стандартный бачок унитаза, выполненный из керамики (фаянс, фарфор) состоит из следующих узлов:

• Резервуар для воды. Обычно вода набирается в чашу приближенной к прямоугольной формы емкостью не менее 6 л. Данный показатель принят за стандарт, в редких моделях объем бака доходит до 9 л. Использование 6-литровых бачков позволяет реализовать экономичный режим слива, при котором нажатие на одну кнопку приведет к спуску половины объема в 3 л, а включение другой полностью опорожнит емкость.
• Запорная арматура. Предназначена для подачи воды в бачок и автоматического ее прекращения после наполнения емкости. Принцип ее действия основан на подъеме поплавка при заполнении бака, который в свою очередь связан с запорным механизмом. По месту крепежа делится на арматуру с нижней и боковой подводкой. Располагается в боковой части бака на некотором расстоянии от центра.
• Спускная арматура. Удерживает воду в чаше, управляет ее спуском и выполняет функции защиты от переполнения. Имеет разные конструкции с наружными элементами управления в виде рычагов или кнопок. Располагается по центру бака над сливным отверстием.

Рис. 2 Устройство бачка с нижней подводкой

Как выбрать клапан

Основные характеристики, на которые надо обратить внимание при поисках арматуры:

• подходящая высота бачка;
• параметры отверстия для подключения впускного клапана, сливного отверстия и отверстия в
• крышке бачка для кнопки пуска.

Сантехника со впускным клапаном для унитаза с нижним подводом благодаря малозаметности подводящего шланга водопроводной системы выглядит эстетичнее.

К другим достоинствам подобных моделей относится пониженная шумность работы. У устройства для сливного бачка унитаза с боковым подводом воды отверстие для крепления расположено выше уровня наполнения бачка, поэтому вероятность протечки меньше.

Выбор способа слива определяется предъявляемыми требованиями. Сенсорные и однорежимные нажимные устройства обычно устанавливаются в общественных местах с большой посещаемостью, где основное значение придается регулярному спуску и хорошей омываемости чаши унитаза, а не экономии расхода воды. Для квартир больше подойдут модели с двумя режимами или функцией «стоп».

Вытяжной сливной механизм особенно популярен у пожилых людей, которым проще вытянуть ручку, чем нажать кнопку спуска. Рычажный спуск популярен в моделях в стиле ретро. Электронные и сенсорные смывные устройства годятся для установки в санузел, посещаемый людьми с особыми потребностями. Пневматика хороша при реализации дизайнерских решений.

Перед покупкой стоит сравнить у разных моделей скорость набора воды, выяснить размер общего и безотказного ресурса работы, измеряемого в циклах спуска-нажатия.

Среди кнопок, рукояток и вытяжных ручек встречаются варианты разных цветов, есть возможность заказать образцы с собственным логотипом и дизайном. Модели под металл выпускаются двух видов – металлизированные и с более стойким к истиранию гальваническим покрытием.

Неисправности в работе сливного бачка

Основные неисправности работы сливного бачка связаны с нарушениями в установке запорной арматуры или износом ее элементов. При необходимости замены клапанов, демонтажа бачка требуется закрыть доступ воды. Если имеется кран на отводе от водопроводной трубы, достаточно просто закрыть его. В противном случае нужно перекрыть стояк.

• Одной из простых неполадок в работе бачка является неправильная регулировка поплавка. Это приводит к недостаточному или излишнему поступлению воды. В старых моделях проблема решается при помощи изменения положения проволоки, которая держит поплавок. Ее необходимо немного изогнуть, приподняв поплавок, если воды поступает мало или, опуская его, если ее слишком много. В новых унитазах предусмотрена регулировка при помощи винта.
• Нарушения дозировки подачи воды могут быть связаны с загрязнением водопроводящих отверстий. В таком случае с поплавка нужно снять колпачок, повернув его, вытащить мембрану, вымыть протоки. Желательно заменить мембрану, чтобы обеспечить качественную работу механизма.
• При нарушении прочности присоединения сливного механизма вода в бачок течет непрерывно, но он не набирается. Для устранения проблемы необходимо подкрутить болты, фиксирующие основание арматуры.
• Если вода течет в унитаз непрерывно, причиной может быть пересыхание клапана или его засорение. Сливную систему нужно разобрать, чтобы открыть доступ к сливному отверстию. Следует тщательно прочистить клапан и отверстие и все поставить на место. Если это не помогло, придется заменить износившуюся мембрану.
• Течь под бачком возникает при износе резинового кольца, расположенного между ним и унитазом. В таком случае требуется заменить его новым с точным соблюдением размеров.

Конструкции запорной арматуры для унитаза не отличаются сложностью. Знание особенностей их устройства дает возможность правильно выбрать модель сантехнического оборудования, произвести своими руками установку и ремонт. Это позволит сэкономить средства, исключить необходимость вызова специалистов.

Виды клапанов для унитаза

Впускной клапан (он же заливной, наливной или наполнительный) служит для подачи воды и прекращения налива при достижении ограничителя. Выпускной клапан (он же сливной) берет на себя функции смыва воды, регулировки объема и скорости потока.

В каждом впускном клапане для сливного бачка унитаза обязательно имеется запорное устройство для перекрытия воды. Конструкция некоторых наливных клапанов для унитаза с нижней подводкой предусматривает наличие обратного клапана, предотвращающего попадание воды из бачка в водопроводную систему при отключенном водоснабжении.

Все впускные и выпускные клапаны для унитаза в свою очередь делятся по различным типам, по материалу и конструктивным особенностям. Поскольку сантехническая арматура непрерывно совершенствуется, появляются модели с совершенно новыми характеристиками, приведенные ниже сведения и классификацию следует считать приблизительными.

Классификация клапанов

По материалу

Впускные и сливные клапаны изготавливаются из следующих материалов:

• целиком из пластика;
• преимущественно из пластика с отдельными элементами из стали или латуни (резьба штуцера, рычаг-коромысло и другие детали).

По надежности современные модели для сливного бачка с пластиковой резьбой, поставляемые на рынок известными производителями, не уступают металлическим.

По месту размещения

Возможны следующие варианты монтажа наполнительных клапанов для унитаза:

• с нижней подводкой воды – крепится к днищу сливного бачка;
• с боковой подводкой – крепится к боковой стенке бачка;
• 2 в 1 – клапан имеет присоединяемый снизу или сбоку съемный штуцер, возможно крепление к днищу и боковой стенке.

По типу конструкции

Типы наливных клапанов для унитаза:

• с боковой подводкой и обычным поплавком на длинном металлическом коромысле, конструкция знакома еще по советским унитазам, у клапанов более позднего времени для уменьшения шума налив идет через трубку;
• с нижним подводом воды и поплавком на длинном коромысле, представляет собой осовремененный вариант предыдущей модели, встречается редко;
• с боковой подводкой и вертикальной стойкой, по которой передвигается поплавок;
• с нижним подводом воды и вертикальной стойкой для поплавка;
• предыдущий вариант, дополненный обратным клапаном.

Типы сливных клапанов по способу управления смывом:

• Механический. Наиболее простой вариант, срабатывает при нажатии на кнопку, рычаг или дергании за ручку.
• Пневматический. Похож на механический, но передача усилий происходит по воздухопроводу через давление воздуха, что позволяет перенести кнопку смыва в любое удобное место.
• Электронный. Позволяет подключать смарт-функции, регулировать настройки. Работает от батарейки или электросети, у многих моделей есть подсветка. Смыв происходит при нажатии на электронную кнопку, само нажатие мягче, чем у механики.
• Сенсорный (автоматический, бесконтактный). Срабатывает на движение или присутствие человека. В жилых помещениях чаще всего встречаются сливные клапаны с механическим управлением пуска воды.

Они делятся по следующим типам:

• Нажимной. Смыв воды происходит при нажатии на расположенную вверху кнопку. В свою очередь делится на три вида:
• однорежимный – набранная вода из бачка сбрасывается целиком;
• двухрежимный – снабжен двойной кнопкой с режимами полного смыва и малого смыва, рассчитанными на разный объем воды;
• с функцией «стоп» – при нажатии происходит смыв, при повторном нажатии или отпуске кнопки в зависимости от модели смыв прекращается, что позволяет экономить воду.
• Вытяжной. Спуск воды происходит при подъеме вверх вытяжной ручки. Модели с функцией «стоп» останавливают спуск при плавном нажатии ручки сверху вниз.
• Рычажный. Срабатывает при нажатии на рукоятку, расположенную на корпусе бачка, или дергании за ручку с цепочкой, подсоединенную к рычагу.

Дополнительные функции сливных клапанов

• функция «Сапун» в кнопочном механизме – предотвращает образование вакуума в сливном бачке во время смыва при отсутствии в корпусе специальных отверстий подачи воздуха, что гарантирует интенсивность водного потока при спуске;
• регулировка скорости слива – позволяет избежать брызг из чаши унитаза;
• кнопочный эксцентрик – предназначен для регулировки положения кнопки спуска, если кнопочное и сливное отверстие расположены не точно друг против друга.

Механизм действия, устройство и различия

Конструкция, выполняющая функцию заполнения емкости водой, подразделяется на две основные разновидности:

• с верхним (боковым) подключением;
• с нижним подключением.

Запорная арматура для унитаза с боковой подводкой применяется в большинстве современных модификациях сливных бачков бюджетного сегмента – исполнения типа «компакт» и предназначенных для установки на некоторой высоте от унитаза. Она отличается простотой монтажа и легкостью проведения ремонтных, регулировочных работ .

Если подключение сбоку

Составляющие такого механизма следующие:

• Запорный клапан мембранного либо штокового типа. В отечественных вариантах исполнения чаще применяется более недорогая штоковая конструкция.
• Рычаг управления (штанга). Бывает выполненным из латуни либо пластика.
• Поплавок. Может быть изготовлен из вспененного материала либо представлять собой полую пластиковую емкость.
• Наливная трубка. Предназначена для уменьшения шума, производимого оттоком жидкости при заполнении резервуара.

Существуют современные модификации с поплавком, двигающимся по вертикальной направляющей, но поскольку эта конструкция является основной для системы с нижней подводкой, ее строение и принцип действия будет освещен в следующем подразделе.

Принцип действия заливного механизма с горизонтальным расположением управляющего устройства следующий:

1. При понижении уровня воды в емкости (осуществлении смыва) поплавковое устройство опускается, увлекая за собой штангу, которая открывает запорный клапан.
2. Жидкость начинает поступать в емкость, поднимая управляющий элемент.
3. В случае использования штокового клапана поток уменьшается постепенно, а при применении мембранного – перекрывается сразу и полностью по достижении определенного уровня.

Если снизу

Основными конструктивными элементами запорной арматуры для сливного бачка унитаза с нижней подводкой являются:

• поплавок;
• направляющая;
• стакан, в который опускается поплавковое устройство при сливе жидкости из резервуара;
• тяга, прикрепленная, с одной стороны, к поплавку, с другой – к запорному приспособлению;
• мембранный клапан.

Принцип действия устройства смывного бачка с нижней подводкой воды такой:

1. При опорожнении накопительного резервуара унитаза поплавок опускается по направляющей.
2. Тяга передает усилие на мембранный клапан, открывая его.
3. Начинается поступление воды в резервуар.
4. Поплавковая камера поднимается до уровня, ограничиваемого размерами управляющей тяги, после чего клапан перекрывается, прекращая подачу жидкости в емкость.

Частая поломка арматуры унитаза — непрекращающееся подтекание воды и последующие за этим расходы и ржавчина. Узнайте, что делать, если сливной бачок не держит воду .

А вы знаете, как самостоятельно установить сливной бачок на унитаз? Это несложно, надо лишь следовать инструкции .

А из этой статьи http://sansovet.com/remont/unitazy/bachki-s-knopkami.html вы узнаете, как отремонтировать сливной бачок с кнопкой.

Виды и устройство арматуры

Запорная арматура отличается устройством и принципом действия механизма слива воды из бачка в чашу унитаза. Наиболее распространены следующие виды конструкций:

вытяжная (штоковая) схема реализации сливного механизма. Несмотря на то, что это устройство старого типа,  оно по-прежнему остается надежной и все еще распространенной конструкцией. Смывная система срабатывает от подъема штока, перекрывающего сливное отверстие;

Бачок с вытяжным механизмом

кнопочная система, производится в трех модификациях:

• модели, сливающие всю воду в бачке;
• двухкнопочная водосливная арматура, обеспечивает дозированный расход воды;
• модификации, позволяющие регулировать подачу одной кнопкой.

Заметим, что кнопочная конструкция наиболее распространенная, например, она установлена на моделях Vidima Сириус Комфорт, Roca, Wirquin, Oliveira, Cersanit, Jika, Iddis, Hybner

Арматура кнопочного типа Smart

Механизм, оснащенный пневмоприводом, при помощи которого осуществляется слив. Как правило, все части такого устройства изготавливаются из антивандального материала, поэтому сантехника может быть установлена не только в домах, а и общественных учреждениях.

Арматура с пневмоприводом

Особенность такого механизма заключается в том, что для его срабатывания не требуется прикладывать больших усилий. Поэтому даже ребенку не составит труда им пользоваться, часто подобные модели комплектуются детским компакт сиденьем.

Рассмотрим более детально, как устроен простой механизм слива, показанный на рисунке.

Схема устройства простой сливной арматуры, установленной на бачке унитаза с боковой подводкой

Обозначения, приведенные на схеме:

• А – патрубок для подачи воды;
• В –клапан шарового типа (у некоторых моделей это латунная конструкция, но в большинстве случаев устанавливается пластиковый механизм);
• С – рычаг диафрагмы;
• D – соединяющее кольцо;
• Е – сифон;
• F – рычаг, регулирующий струю;
• G – диафрагма из пластика;
• H – пластина под диафрагму;
• J – сливная труба для подачи воды в чашу унитаза;
• K- герметичная прокладка;
• L – спица под поплавок;
• М – поплавок, регулирующий уровень заполнения бачка;
• N – аварийный водоотвод (перелив).

Устройство работает по следующему принципу:

При увеличении уровня воды поплавок (М) поднимается вверх,  когда достигнут лимит, спица поплавка (L) воздействует на клапан шарового типа (В), который перекрывает воду. После нажатия рычага (F) происходит слив, уровень воды падает, и поплавок открывает клапан поступления водопроводной воды.

Аварийный водоотвод (перелив) N не допускает переполнение, во многих современных конструкциях он встроен в сливную арматуру.

Сифон (Е) герметично закрывает сливное отверстие, не допуская утечку воды.

Материал корпуса

Пластик – самый дешевый материал, позволяет имитировать разные фактуры (золото, серебро, медь, сталь). Недостаток – образование трещин и царапин.

Металл – лишен недостатков пластика, но обойдется дороже. Правда, металл подвержен коррозии и потому данная кнопка защищена специальным покрытием. Разумный баланс между надежностью и ценой. Клавиша гармонирует с другими элементами ванной, выполненными из металла.

Дерево – красивое и приятное на ощупь. Минус – чувствительность к влаге, который нейтрализуется лаковым покрытием. Такая кнопка обычно выбирается под цвет мебели.

Стекло – эффектный на вид, стойкий к коррозии и надежный материал. Встречаются матовые, глянцевые, зеркальные, бесцветные и разноцветные варианты. Стильное решение для создания оригинального акцента в интерьере.

Некоторые производители при создании эксклюзивных моделей используют экзотические материалы: ценные породы дерева, натуральный камень, кожу.

Что такое вакуумный унитаз и как он работает

Если вы хотите достичь максимального комфорта и при этом сэкономить воду, то вам следует обратить внимание на такую интересную модель унитаза, как вакуумный. Внешне он практически неотличим от обычного стандартного устройства, но его механизм работает немного по-другому и позволяет сливать меньше воды за раз, чем типичный унитаз

Дело в том, что в сливной операции здесь используется не только вода, но также воздух.

Сегодня вакуумные унитазы используются все чаще. Они обрели популярность, благодаря тому, что их удобно использовать во многих заведениях, таких как:

• Торговые центры;
• Гостиницы;
• Учебные заведения;
• Транспорт;
• Аэропорт или вокзал;
• Стадионы;
• Лечебные центры;
• Многоэтажные здания и сооружения;
• Музеи.

Дополнительным преимуществом вакуумных унитазов является их способность поглощать запахи, а также то, что для их монтажа не нужно слишком много труб большого диаметра. Это делает их более универсальными, с возможностью установки в любом месте. Для монтажа обычных унитазов зачастую требуются трубы с различным сечением, что затрудняет их установку в некоторых местах.

Вакуумные модели неспроста предпочитают в средствах передвижения. Это связано с принципом их работы. Подачу воздуха в них регулируют специальные насосы, которые создают разряжение. Когда кто-то нажимает сливную клавишу, срабатывает клапан, он открывается, и тогда воздух просто всасывается внутрь. Он не только способствует лучшему удалению содержимого чаши, но и убирает ненужные запахи.

Для того чтобы проконтролировать чистоту смыва, в чашу дополнительно подается вода в количестве одного литра. Этого обычно достаточно для окончательной очистки унитаза. Вода сливается быстро и клапан тут же возвращается на место.

Разновидности арматуры сливного бачка

Запорная арматура для унитаза, применяемая в сливных бачках, бывает нескольких разновидностей по механизму смыва.

• Штоковая.
• Кнопочная.
• Педального типа.
• Сенсорная.

Штоковая

В таких механизмах основная деталь – это шток, на конце которого закреплён поплавок. При заполнении бачка водой поплавок поднимается вместе со штоком, на другом конце которого стоит клапан в виде резинового уплотнителя, перекрывающего доступ воды при наличии определённого уровня.

Объём воды регулируется изменением плеча рычага и передвижением поплавка по штоку. Конструкция этого вида арматуры устарела и в современных бачках не применяется.

Кнопочная

Конструкция этого устройства несколько сложнее, но в то же время удобнее и комфортнее. Работает такой запорный механизм в одинарном или двойном режимах. В одинарном режиме вся вода сливается с бачка за один раз (примерно 6-7 литров воды). При двухрежимном появляется возможность работы системы в двух вариантах:

• малый смыв – 3 литра воды;
• полный – 6 литров.

Возможен вариант с системой остановки водяного потока. При первом нажатии кнопки происходит поступление потока воды в унитаз, при втором нажатии поток прекращается. Вариант такого устройства позволяет максимально экономить воду, при этом создавая неоспоримое удобство.

Педального типа

Сливная арматура для унитаза данного вида используется в специализированной сантехнике, устанавливаемой в общественных местах или там, где к санузлам предъявляются повышенные санитарные требования: больницы, пищевые производства и т.д.

Система запуска арматуры производится нажатием педали не рукой, а ногой, что, естественно, исключает контакт с поверхностями саноборудования, повышая требования гигиены. Смыв производится следующими способами:

• механическим, когда система приводится в действие с помощью тросика при нажатии педали;
• пневматическим, когда в педаль встроен насос и при нажатии через шланг, соединяющий механический клапан, в бачке подаётся воздух в специальный захват, который поднимает вверх клапан выпуска в арматуре бачка, производя смыв, после чего вся система возвращается в исходное положение;
• давлением водопроводной системы, когда при нажатии на педаль открывается клапан, и вода из водопровода поступает в унитаз. Устанавливается арматура унитаза такого типа используется в пристенных типах сантехнической посуды, писсуарах, «чашах Генуя» и др. Принцип работы прост: нажал на педаль, вода поступает на смыв посуды, отпустил – поток воды прекращается.

Сенсорная

В арматуре бесконтактного слива используются фотоэлементы и инфракрасные датчики. Регулировка арматуры унитаза производится электронным блоком таким образом, что, смыв производится тогда, когда фотоэлемент или инфракрасный датчик не зафиксируют присутствие человека.

Время регистрации длится от 3 до 10 секунд, а продолжительность потока воды составляет 3-15 секунд. Настройки можно изменять при необходимости. Питание осуществляется от батарейки или от сети 220В. Основное применение для смыва писсуаров в местах, где наблюдается большое количество посетителей: рестораны, кафе, учебные заведения.

Основные неполадки в работе сливной арматуры

В работе системы слива воды в унитаз время от времени возникают небольшие неисправности, которые при желании легко устранить своими руками.

• Систематическое стекание воды в чашу унитаза;
• Вода постоянно поступает в смывной бачок.

Систематическая струйка воды, которая стекает в унитаз, свидетельствует о повреждениях груши в системе. Груша перестает герметично закрывать отверстие для слива в исходной стадии. Чтобы решить эту проблему, можно прицепить какой-нибудь груз, таким образом, утяжелив грушу и вернув в нормальное положение. Если арматура сливной системы оснащена мембраной, то в таком случае нужна только замена этой запчасти.

Установка сливной арматуры

Если вода постоянно поступает в бачок, значит, деформировался поплавок. Если поплавок перекосился, то его довольно просто поправить. Бывает более тяжелый вариант такой поломки – разгерметизация поплавка, для проверки его нужно снять и опустить в емкость с водой, если он утонет, то значит, к дальнейшей эксплуатации непригоден и его требуется заменить.
