Антенный усилитель для телевизора: принцип работы и правила выбора усилителя ТВ антенны

Схемы подключения

Теперь к вопросу о том, как можно подключить усилители к антеннам, и что для этого потребуется сделать.

Всего можно выделить несколько схем. То, как вы будете подключать свой антенный усилитель, зависит от конкретных обстоятельств.

Первый вариант

Это довольно простая и доступная всем схема, позволяющая даже новичку подключить купленный антенный усилитель непосредственно к телевизору.

Рассматриваемая схема подойдёт в тех случаях, если усиливается сигнал обычной комнатной антенны, либо пассивного внешнего оборудования, установленного на стене многоэтажного дома.

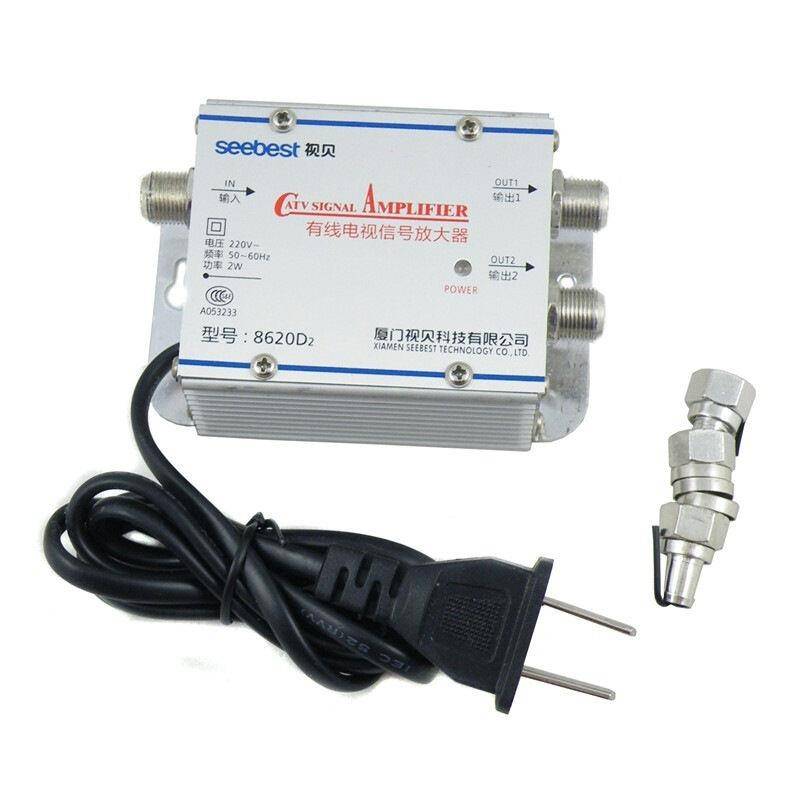

Чтобы выполнить подключение нового усилителя для антенны к телевизору, потребуется:

• используя коаксиальный кабель, соединить антенну и усилитель (при этом лучше воспользоваться грозозащитой);
• с помощью входных и выходных гнёзд соединить между собой ТВ и усилитель;
• через бытовую розетку вставить адаптер питания.

Но иногда антенный кабель, который требуется подключить к усилителю, идёт на две телевизора.

В этом случае дополнительно используется делитель. Телевизионные мастера называют его крабом, хотя в действительности это сплиттер SAP. Такой девайс подключается в разрыв между усилителем и ТВ, и способствует равномерному распределению сигнала.

Только учитывайте, когда усилитель питается от ТВ или приставки, тогда используется ответвитель, а не сплиттер.

Второй вариант

Ещё одна схема для подключения антенного усилителя непосредственно к телевизору для улучшения принимаемого сигнала и повышения качества изображения.

Актуальная схема при использовании SWA, то есть плата усиления располагается на антенне и идёт с питанием через фидер.

Тогда, чтобы правильно подключить такой усилитель для антенны, и повысить качество работы телевизора, необходимо:

• соединить с помощью кабеля антенну и сепаратор;
• последний нужен для отделения внешнего сигнала от рабочего напряжения;
• подключить блок питания;
• соединить ТВ приёмник и сам сепаратор.

Если потребуется подключить от 2 телевизоров и более, тогда сигнал сразу после сепаратора пускается через разветвитель.

В этой схеме есть один недостаток. Питание, которое будет идти через грозозащита к блоку усиления сигнала антенны, станет самым слабым местом. Если произойдёт короткое замыкание, предохранитель придётся обязательно менять.

Третий вариант

По такой схеме можно подсоединить усилитель в том случае, если под рукой оказался магистральный усилитель. Фактически разводка будет такой же, как и в предыдущем случае, но с некоторыми отличиями.

Соединение выполняется в такой последовательности:

• пассивная антенна соединяется с грозозащитой;
• сигнал идёт на магистральный усилитель;
• затем передаётся к блоку сепаратора;
• после этого подключается к телевизору, либо к телевизионной приставке.

Если нужно, дополнительно используется делитель с требуемым количеством гнёзд, чтобы подключить 2 и более телевизора.

Остаётся лишь проверить, насколько изменилось качество приёма сигнала, и стал ли телевизор работать лучше после подключения антенного усилителя.

Если изменения очевидные, всё было сделано правильно. Начиная от покупки усилителя и заканчивая его подключением.

Вообще ничего сложного в соединении такого усиливающего оборудования с телевизором или приставкой нет. Каждый производитель прикладывает подробную инструкцию и даёт свои рекомендации. Поэтому изучить все документы, идущие в комплекте, нужно в обязательном порядке.

Если же усилитель не дал никакого результата, придётся искать причину сложившейся ситуации. Не исключено, что дело в неправильном подборе или несоответствии оборудованию.

Подписывайтесь, обязательно комментируйте и задавайте актуальные вопросы!

Усилитель для антенны, как правильно выбрать

Большую ошибку допускают пользователи стремящиеся купить самый мощный усилитель, а именно так часто и бывает “Дайте мне самый мощный усилитель” говорят продавцу, желающие добиться, хорошего качества телевизионного сигнала и…. разочаровываются.

Почему такой подход не правильный? Дело в том, что чрезмерно сильный сигнал это плохо, это как раз тот случай, когда масло в каше может оказаться лишним. Чрезмерно сильный сигнал может привести к обратному эффекту, сильные помехи для аналогового ТВ, для цифрового- кубики, заикание и даже полное отсутствие изображения.

Дело ещё и в том, что вместе с полезным сигналом усиливаются и различные помехи, к тому же часто сильные усилители имеют большой процент собственных шумов, что тоже сказывается на качестве.

Поэтому, мощность усилителя нужно подбирать, если вы не знаете какой номер усилителя лучше всего идёт в вашей местности, поинтересуйтесь у соседей которым удалось добиться хорошего приёма сигнала. Часто и местные продавцы, торгующие антенным оборудованием, об этом осведомлены тоже, поинтересуйтесь у них.

Нужен ли усилитель

Задача данного устройства — сохранить приемлемый уровень сигнала после транспортировки по кабелю, достаточный для расшифровки и вывода качественного изображения на экран.

Следовательно, его работа принесет пользу только в случае выполнения ряда условий:

• на приемник поступает сигнал достаточной мощности;
• от приемника до декодера длинный кабель;
• телевизионное оборудование и кабель работают исправно.

В остальных случаях его работа должна быть исключена, т.к. он не нужен для антенны и будет бесполезен или принесет вред:

• При использовании спутникового телевидения усилитель только повысит шумность в кабеле. В результате этого пользователь получит на экране качественное телевидение, но с артефактами в виде полосок (аналоговые программы) и кубиков (цифровое вещание DVB-S2).
• При усилении эфирного ТВ стандарта DVB-T2 в случаях, где это не требуется, пользователь может наблюдать некорректную трансляцию, например, показ нескольких программ на одном цифровом канале. Это связано с тем, что стандарт T2 предусматривает потоковое вещание и при сильной шумности в кабеле происходит «наложение» разных пакетных данных, отправленных с разных вещателей.

В этих случаях проблема низкого уровня сигнала усилителем не решается, и искать причину следует только в качестве приема DVB-T2 .

Важно! При использовании усилителя DVB-T2 мощность сигнала не суммируется с исходным значением, а повышается до номинального значения, на которое рассчитано усиление. Поэтому подключение усилителя с более низким коэффициентом усиления, чем у принимаемого сигнала, также не принесет результата.

Методы обеспечения уверенного приёма ТВ сигнала

Готового рецепта не существует. Каждый случай специфичен и требует индивидуального подхода. Что делать в этой ситуации? Во многих случаях сигнал не требует максимально усиления, как и не требуется усиливать весь «букет» сигналов.

Вас может заинтересовать: Как подключить антенну к телевизору

Чтобы убедиться, с каким случаем мы действительно имеем дело, необходимо точно измерить уровень сигнала от антенны-приёмника. Это нужно для того, чтобы понять, получаем ли мы прямой или отражённый сигнал (или даже несколько), и определить дальнейшие шаги.

Одним из способов получить уверенный приём является коррекция направления антенны или её местоположения по высоте, а часто и то, и другое. Иногда достаточно сместить антенную мачту на метр или два, чтобы получить эфир гораздо лучшего качества.

Измеритель уровня стоит иметь под рукой и тогда, когда нужно убедиться, является ли качество вещания достаточным и требует ли только дополнительного усиления, или, может быть, вы получаете сильный, но избыточный сигнал? В случае сильного сигнала можно правильно подобрать антенну. Также может хватить сознательного изменения направления приёма или расположения антенны, чтобы ослабить сигнал, в то же время, устраняя его отражённые лучи.

Принимая цифровое ТВ, следует помнить, что при наложении друг на друга сильных радиочастотных колебаний, нужно сделать выбор в пользу пассивной направленной антенны без использования каких-либо усилительных элементов. Усилитель к антенне телевизора в этом случае будет способствовать интермодуляции, что приведёт к сбоям и нестабильности работы цифрового декодера.

Способы усиления мощности телеантенны

На самом деле способы усилить мощность ТВ антенны можно соотнести с медицинскими подходами: применять «терапию» или сразу пойти «хирургическим» путём. Что до резких мер, то здесь самый первый шаг – это смена самой антенны на более сильную и дорогую. Сюда же можно отнести и покупку активной антенны вместо пассивной.

Но можно действовать более мягко, особенно, если ваша антенна служила вам честь по чести не один год:

• поэкспериментировать с направлением приёма;
• поднять антенну повыше;
• по возможности, очистить путь сигналу;
• устранить все «неконтакты», заменить кабель;
• оснастить антенну усилителем сигнала. Многие внешние антенны имеют технологическую возможность установки усиливающей платы, если окажется, что она нужна.

Использование антенного усилителя

Усилители антенного сигнала телевизора самыми первыми, после антенны, выполняют первоначальную коррекцию его уровня.

Тип устройства, которое подойдёт именно вам, зависит от условий приёма в вашей местности и от конкретных потребностей всей телевизионной установки. Если необходимо усилить всю радиочастотную полосу, вы можете использовать широкополосный усилитель с фиксированным усилением. Если же, наоборот, в вашем регионе на правильный приём частот из верхней полосы УВЧ оказывают существенное влияние высокочастотные передатчики и возникают помехи, вызванные, например, проезжающими автомобилями или соседской газонокосилкой, то понадобится другая модель усилителя – с фиксированным усилением, но с ограниченным диапазоном рабочих частот.

Современные усилители от различных производителей имеют достаточно эргономичную форму, что, по сути, позволяет их монтировать в любом месте коаксиального антенного кабеля. Это означает, что вы можете использовать усилитель в существующей антенной установке без необходимости разбирать антенну. Однако следует помнить, что из-за нарушения соотношения сигнал-шум с ростом расстояния от антенны, его рекомендуется устанавливать как можно ближе к антенне.

ТОП-5 уличных ТВ антенн

Давайте теперь рассмотрим рейтинг топовых уличных антенн для установки на улице. Приборы из нашего топа отличаются хорошими техническими характеристиками, а их выбор одобряет множество россиян.

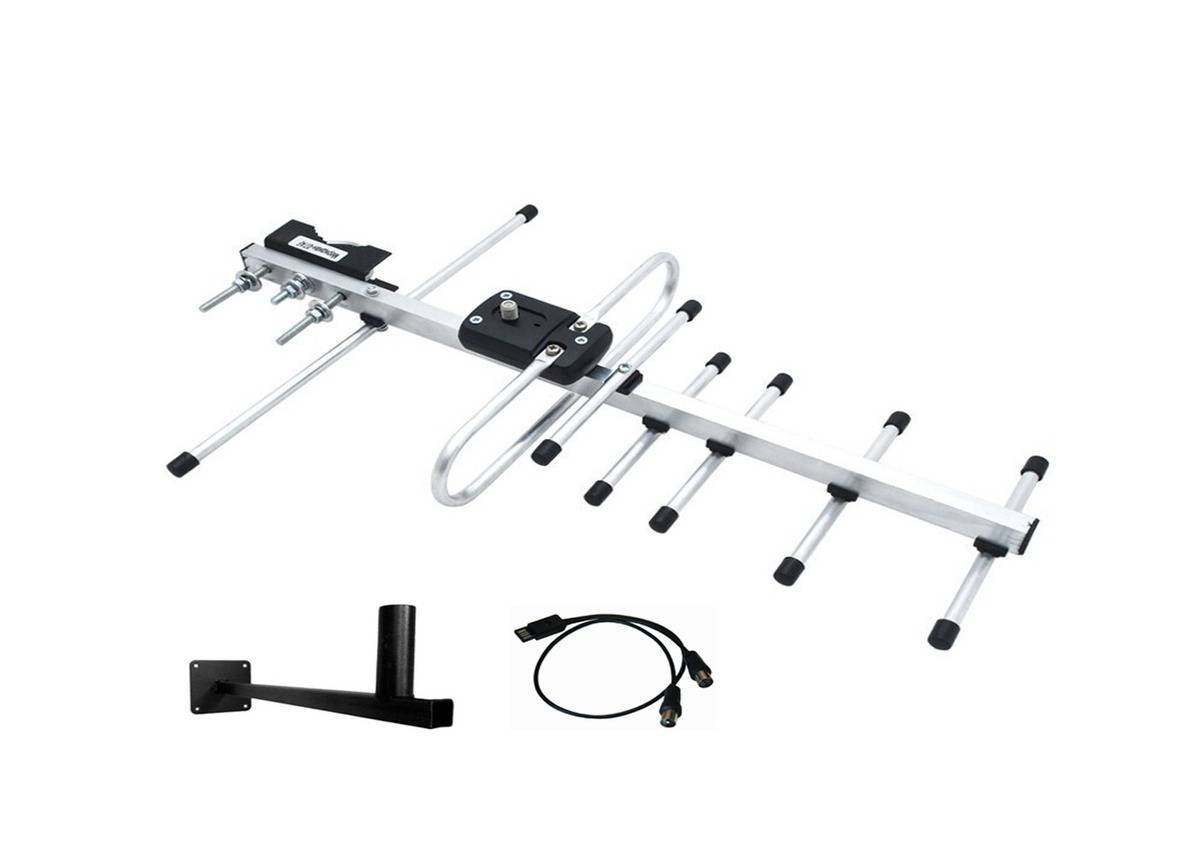

Locus Зeнит-14AF

Locus Зeнит-14AF

Очень дешевая, но достаточно качественная антенна для цифрового ТВ, выполненная на алюминиевой основе. Обладает собственным усилителем на 15-20 децибел. Легко монтируется, неплохо сохраняет расположение на ветру. В комплект входит длинный шнур на 5 метров, что весьма удобно. Главный недостаток – не подходит для маленьких городов и деревень, так как уровень усиления достаточно скромный. Цена – 700 рублей.

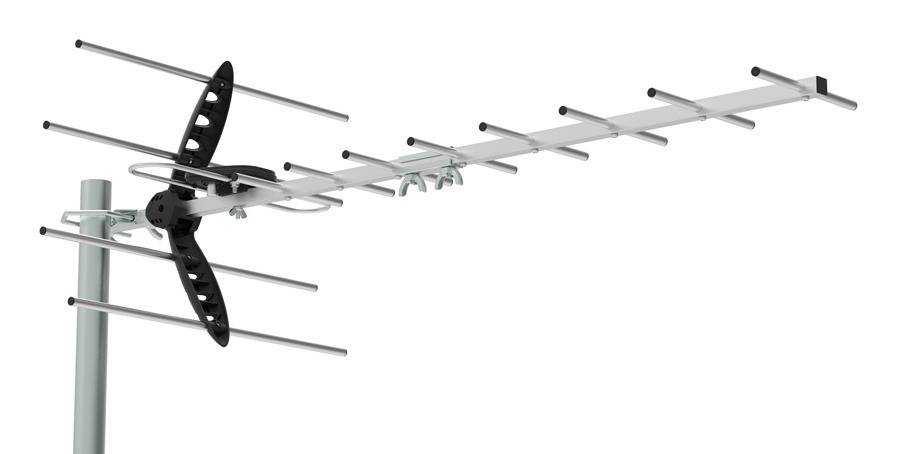

Hyundai H-TAE220

Hyundai H-TAE220

Отметим сразу – у антенны нет собственного усилителя, поэтому в маленьких населенных пунктах и на окраинах городов ее использование будет малоэффективным. По остальными техническим показателям – вполне хорошая антенна для цифрового телевидения. Главные плюсы – высокая устойчивость, стабильный прием связи, простое применение (не нужно подключать к электросети). Еще один плюс – очень низкая цена (600 рублей).

Locus Меридиан 07AF Turbo

Основная особенность этого устройства с усилителем – хороший показатель фильтрации полезного сигнала (по заявлению производителей он составляет 3 дБ). Прибор выполнен из алюминия, поэтому установить такую антенну не составит труда. Усиление не слишком хорошее, но приличное – 30 децибел. При желании можно повесить на стену, хотя в таком случае придется повозиться (кронштейн для крепления в комплектацию не входит). Средняя цена – 800 рублей.

LUMAX DA2501A

LUMAX DA2501A

Еще одна уличная антенна с усилителем средней мощности (30 децибел). В комплект входит длинный пятиметровый кабель, что весьма удобно в том случае, если телевизор будет находиться далеко от антенны. Устройство обладает небольшим весом, легко монтируется, сохраняет высокое качество сигнала даже в плохую погоду. Однако в отличие от того же Locus в состав этой модели с усилителем не входит фильтр для отделения полезного сигнала от шума, что несколько портит впечатление. Цена – 800 рублей.

HARPER ADVB-2440

Очень нестандартная по дизайну и начинке модель с усилителем, которая уже успела полюбиться многим россиянам. Благодаря необычной форме устройство обладает идеальным углом обзора – 360 градусов. Поэтому его можно повесить в любой позе – оно все равно будет четко ловить цифровое ТВ. Усиление тут среднее (всего 30 децибел), хотя для городских окраин и мелких городов сгодится. Крупные недостатки – очень короткий кабель (всего 1,5 метра), достаточно высокая цена (1600 рублей).

Как подключить антенный усилитель

Процедуру монтажа можно выполнить самостоятельно. Для этого необходимо ознакомиться лишь с некоторыми рекомендациями или посмотреть обучающее видео в интернете по подключении усилителя под зажим».

Чтобы долго не искать информацию по выполнению поставленной задачи в глобальной сети, можно воспользоваться следующим алгоритмом:

• Взять в руки телевизионный кабель, идущий от антенны. и аккуратно зачистить его конец. Для этого можно воспользоваться небольшим, но острым ножиком. Срезать изоляцию провода рекомендуется круговыми движениями. Данный процесс следует выполнять предельно аккуратно во избежание неприятных последствий в дальнейшем.
• На микросхеме усилителя есть специальное крепление, в которое и надо установить разделочный кабель, а потом затянуть его при помощи гайки для фиксации в одном неподвижном положении Чтобы было понятно, о чём идёт речь, надо ознакомиться с изображением:

После осуществления вышеуказанных манипуляций останется только полностью зажать провод гайкой и обрезать лишнее, воспользовавшись тем же ножиком или ножницами.

Далее усилитель крепится на саму антенну или напрямую втыкается в розетку 220 Вольт.

Самостоятельное изготовление ТВ-антенны

Существенным отличием стационарных комнатных антенн от автомобильных является мобильность точки приема для авто. Использование бытовых антенн в такой ситуации приведет к появлению большого числа «слепых» зон во время маневров транспортного средства. Такое поведение обосновано поляризацией вертикального типа.

При работе распространенной биквадратной рамки направление вертикальной поляризации не является существенным фактором, так как она расположена максимально вертикально.

Во время изготовления антенны для авто в домашних условиях стоит обратить внимание на такие факторы:

• у дорожных инспекторов не должно возникать к аппарату никаких обоснованных претензий, касающихся корпусных модификаций;
• антенна должна легко умещаться и монтироваться в салоне, не создавая проблем для вождения или дискомфорта для пассажиров;
• сигнал должен приниматься максимально стабильно на нужных частотах;
• аппарат обязан функционировать с максимальным КПД.

Почему усилитель не работает и что делать?

Выход из строя усилительных устройств обычно происходит по нескольким причинам:

• удар молнии в антенну, что приводит к прохождению статического электричества через устройство;
• перенапряжение, в результате которого ломается блок питания.

На фото ниже показана плата от устройства SWA-2000, здесь продемонстрированы транзисторные элементы, которые используются для усиления и защиты.

Плата устройства SWA-2000

Когда происходит удар молнии в антенну, первым на таких платах обычно выходит из строя транзисторное устройство на первом каскаде и конденсаторный элемент. Для выполнения ремонта каскада 1 рекомендуется использовать транзисторные приборы с F-граничной частотой 1,4 — 3 Ггц и пониженным показателем собственных шумов.

К примеру, детали:

• КТ391А-2;
• КТ3101А-2;
• КТ3115А-2 и т. д.

Их использование не способствует ухудшению шумовых свойств, а вот применение устройств 2Т3124А-2, КТ3132А-2 и других подобных позволит снизить этот параметр до 1,5 децибела. Поэтому такие транзисторные приборы целесообразно устанавливать и на рабочие платы, это позволит обеспечить качественный прием сигнала при наличии помех.

Для ремонта второго каскада допускается применение более дешевых, но при этом мощных устройств:

• КТ391А-2;
• КТ371;
• КТ399 и прочих.

Важно, чтобы величина граничной частоты транзисторных элементов была 2 Ггц. При появлении сложностей в выполнении ремонта либо выборе транзисторных устройств в каскады можно установить элементы КТ399 и КТ316, это распространенные модели

Их использование не приведет к снижению качества передающегося сигнала. Монтаж новых деталей осуществляется с противоположной стороны схемы, для установки надо просверлить в плате отверстия диаметром не более 0,8 мм. Сверлить схему надо так, чтобы отверстие коснулось края ее поверхности

При появлении сложностей в выполнении ремонта либо выборе транзисторных устройств в каскады можно установить элементы КТ399 и КТ316, это распространенные модели. Их использование не приведет к снижению качества передающегося сигнала. Монтаж новых деталей осуществляется с противоположной стороны схемы, для установки надо просверлить в плате отверстия диаметром не более 0,8 мм. Сверлить схему надо так, чтобы отверстие коснулось края ее поверхности.

Разновидности

В основном антенные усилители различают в зависимости от способа их установки.

Тут возможно 2 варианта:

• Мачтовые. Монтируются на специальную мачту. Для подвода питания к ним применяются коаксиальный кабель. Такие устройства отлично справляются с задачей по усилению сигнала. Но из-за особенностей фиксации не могут похвастаться долговечностью. Ведь на оборудование постоянно воздействуют осадки и разные атмосферные, климатические явления.
• Внутренние. Это наиболее распространённый вариант усилителя с хорошими показателями эффективности. Устанавливается непосредственно около приёмника, то есть внутри помещения. Но на качество сигнала существенно влияет используемый кабель.

Ещё такое оборудование можно различать по настройкам или диапазону.

Потому выделяют:

• широкополосные;
• диапазонные;
• многодиапазонные.

К примеру, многодиапазонные устройства серии Terra или ALCAD применяются для работы с дальними и близкими приёмниками. А усилители LSA и SWA подходят для антенн решётчатого типа.

Что такое антенный усилитель

Говоря просто – это схема, давящая помехи и усиливающая основной сигнал. В ее основе лежит блок конденсаторов и операционные усилители, многократно увеличивающие прием.

Устройство оборудования

Усилитель работает так:

1. На антенну поступает сигнал кабельного ТВ.
2. Сначала он проходит через сглаживающий блок из конденсаторов.
3. Затем проходит через несколько уровней операционных усилителей.
4. После поступает в телевизор.

Перед тем, как усилить комнатную антенну помните, что усилители питаются от внешнего питания. К ним необходимо покупать блок питания, т.к. обычно он не идет в комплекте.

Что делать если антенна решётка не принимает DVB T2

Поскольку частой причиной является переусиление сигнала, то напрашивается вывод – усиление нужно уменьшить!

Да! Часто помогает простое уменьшение мощности усилителя и для этого, его совсем не нужно менять, даже снимать антенну не придётся.

Внимание! Крайне полезный совет!

Будет неплохо в момент “экспериментов” с антенной, вывести на экран шкалу уровня сигнала. Это можно сделать нажав кнопку “Info” (обычно нужно два нажатия, иногда три) Или можно войти в режим ручного поиска, ввести номер ТВК на котором ведётся вещание в вашем регионе. Обычно в этом режиме аппаратура выводит индикатор уровня сигнала. По этой шкале удобно видеть результаты труда.
Кстати, узнать на каких каналах идёт вещание в вашей местности можно пройдя по этой ссылке.

Как снизить мощность усилителя не снимая антенны? Четыре способа!

Для того чтобы уменьшить мощность усилителя, нужно понизить напряжение которое его питает.

Есть несколько методов того как это можно сделать. Выбирайте в зависимости от вашей ситуации.

Способ первый, самый простой

Если у вас применён регулируемый блок питания, то проблем нет, просто поворачивайте регулятор против часовой стрелки уменьшая напряжение питание усилителя. Регулятором можно изменить напряжение в пределах примерно от двух до двенадцати вольт. При этом следите за уровнем сигнала и выберете лучшее положение регулятора. Учтите что изменения на шкале уровня сигнала, будут происходить не моментально, а с небольшой задержкой.

Внимание!  Одно условие для всех ниже приведённых способов!

Для применения всех далее изложенных способов необходимо сделать следующее! Отсоединить штатный блок питания антенны и на ТВ кабель установить обычный телевизионный штекер. Штекер от блока питания не применять! Он имеет внутри сепаратора разделительный конденсатор, он будет лишним. Поэтому, обычный штекер!

Способ второй

Если вы пользуетесь приставкой, то можно подать питание на усилитель антенны прямо с неё. Так вместо 12 Вольт, на усилитель, по телевизионному кабелю, пойдёт лишь 5 вольт от приставки. Такое снижение питания часто помогает.

Для этого:

1.  Устанавливаем на кабель обычный ТВ штекер.
2. Заходим в меню приставки и находим пункт где включается питание антенны. Например: “Питание Антенны Вкл /Выкл”

В разных приставках эта возможность может называться по разному, но имеется у всех моделей.

Способ третий

Если у вас телевизор с встроенным тюнером DVB-T2 и вы не пользуетесь приставкой, то можно подать 5 вольт прямо от USB порта телевизора.

Для этого:

1. Опять же нужно установить обычный штекер.
2. Понадобится применить специальный адаптер, для питания антенны через USB порт телевизора. (примерно 150 – 300 руб)

Способ четвёртый

Можно попробовать питание усилителя убрать вообще.

1. Устанавливаем обычный телевизионный штекер
2. Без всякого питания подключаем к приставке/телевизору.

Иногда это помогает, но не всегда. Бывает что без питания, усилитель сигнала совсем не пропускает.

Это были способы переделки “Польской антенны” для цифрового телевидения, которые не требовали снятия самой антенны. Но бывает и так, что даже пяти вольт уже много, идёт переусиление, а убрав питание с усилителя совсем -тоже не помогло.

На такой случай будет способ описанный ниже, но он предполагает необходимость снять антенну или добраться до места установки усилителя. Это несколько усложняет дело, но за то это самый верный способ приспособить полячку под цифру.

Как сделать антенный усилитель своими руками

Самостоятельно собрать даже самый простой усилитель из радиодеталей для антенны своими руками сможет далеко не каждый. Однако подобное устройство, такое как усилитель антенны для телевизора на дачу, вполне возможно сделать из подручных средств, например, из пивных банок. Для изготовления такого усилителя понадобится совсем немного времени, а результаты получаются достаточно высокие. Использование этой конструкции позволяет добиться более качественной картинки, максимально снизить шумы и обнаружить большее количество каналов.

Перед тем как сделать усилитель, нужно заранее запастись двумя жестяными банками из-под пива, кабелем питания, штекером, саморезами. Дополнительно потребуется отвертка, изолента и ровная деревянная палка.

Самодельный антенный усилитель собирается в следующем порядке:

• Жестяные банки прикручиваются к деревянной палке при помощи изоленты так, чтобы между ними сохранялось расстояние 7-8 см. Если на банках сохранились родные колечки, то их лучше всего использовать для крепления кабеля.
• В случае отсутствия колечек, в каждую банку следует вкрутить саморезы и уже к ним крепить зачищенные концы кабеля. Деревянная палка и кабель также соединяются между собой изолентой, что делает конструкцию более устойчивой.
• Для защиты от внешних воздействий обе банки можно прикрыть пластиковой бутылкой, у которой предварительно отрезается дно и горлышко. По центру бутылки прорезается отверстие под кабель.
• Готовую конструкцию нужно подключить и выполнить ее настройку. Самодельный усилитель для антенны телевизора может быть усовершенствован путем добавления в него дополнительных секций. Настройка аппаратуры для телевизора своими руками осуществляется за счет изменения расстояния между банками. Если диаметр банки увеличится, то, соответственно, возрастет и полоса прохождения сигналов.
