Какой выбрать усилитель для антенны?

Применение антенных усилителей

Используют антенные усилители в тех случаях, когда телевышка или альтернативны источник телевизионного сигнала, расположен далеко. Целесообразнее их применять на дачах, так как загородом обычно телевещание становится трудным, а быть в курсе последних новостей или не пропустить серию любимого сериала не хочется. Именно наличия или отсутствия усилителя, антенны подразделяют на пассивные и активные. Об этом более подробно вы читали выше. Сегодня на прилавках магазинов существует огромный выбор и стоит трудная задача, какой именно усилитель выбрать

При выборе стоит обратить внимание на несколько нюансов, которые являются обязательными. Изучите технические характеристики, а именно чему равен коэффициент сигнала и шума при работе в децибелах. Необходимую величину и напряжения тока для стабильной работы

Как и все дополнительные функциональные предметы, усилители имеют свои положительные и отрицательные моменты. Начнем с положительных: принимает слабые радиоволны, коэффициент шума снижается минимально на наружном устройстве, улучшает любой диапазон радиочастот. А самый главный плюс, усилитель можно сделать в домашних условиях своими руками. К отрицательным моментам относят: не рассчитав мощность, усилитель может повредить конструкцию; они восприимчивы к грозам и влажность, за счет чего происходит быстрое окисление контактов

Необходимую величину и напряжения тока для стабильной работы. Как и все дополнительные функциональные предметы, усилители имеют свои положительные и отрицательные моменты. Начнем с положительных: принимает слабые радиоволны, коэффициент шума снижается минимально на наружном устройстве, улучшает любой диапазон радиочастот. А самый главный плюс, усилитель можно сделать в домашних условиях своими руками. К отрицательным моментам относят: не рассчитав мощность, усилитель может повредить конструкцию; они восприимчивы к грозам и влажность, за счет чего происходит быстрое окисление контактов.

Популярные усилители

Для улучшения качественного изображения на рынке радиотехнических приборов продаются различные усилители. В устройствах можно регулировать усиление. Большинство приборов имеют несколько выходов для подключения к нескольким телевизорам.

Модели для усиления эфирного и спутникового сигналов

Различные факторы могут негативно влиять на уровень телесигнала. Увеличить его помогают современные радиотехнологические устройства. Они обладают рядом преимуществ: мобильностью, высоким коэффициентом усиления и большим выбором моделей. Благодаря совместной работе антенны и усилителя можно смотреть телевидение в хорошем качестве.

Приемная телевизионная антенна принимает от телецентра электромагнитное излучение, которое наводит на ее токопроводящих элементах токи, поступающие в коаксиальный кабель. В зависимости от конструкции антенны с направленными свойствами удается получить сигнал разной мощности. В связи с этим вводят понятие коэффициента направленного действия тв антенны, показывающего, во сколько раз сигнал на ее выходе превышает сигнал от полуволнового вибратора, если его поместить в то же место пространства.

Телевизионная антенна с усилителем

Фактический коэффициент усиления по мощности с учетом потерь составит:

К р = КНД∙η,

где η – коэффициент полезного действия, учитывающий потери.

Выбираем усилитель цифрового сигнала для телевизора

Есть несколько критериев, по которым следует выбирать адаптер:

  • Схемы питания;
  • Диапазон частот;
  • Место расположения.

По питанию

Существует три схемы, по которым можно соединить антенный адаптер:

  1. С помощью антенного гнезда. Цифровые тюнеры и TV-приемники оснащаются опцией подачи питания по телевизионному кабелю на усилитель. Чтобы эта функция отрабатывалась верно, ее нужно включить в настройках ТВ или ресивера, подключенного к ТВ.
  2. Через внешний блок питания. Напряжение идет по этому же проводу, по какому поступает сигнал. Адаптер входит в комплект усилителя.
  3. От встроенного адаптера. Прибор сопрягает кабелем антенну и телевизор, передавая только сигнал. Сам же он подключается к сети 220В.

Более одной схемы подачи питания использовать не рекомендуется, поскольку это чревато прекращением приема сигнала. Также есть шанс, что усилительный блок выйдет из строя.

При задействовании внешнего адаптера, не забудьте деактивировать подачу питания на антенное гнездо в настройках телевизора или ТВ-тюнера.

По частоте

Усилители могут использовать различный частотный диапазон, поэтому делятся на три типа:

  1. Широкополосные. Усиливают сигнал в широком диапазоне 47-2300 МГц, но качество усиления хромает. Данный тип можно использовать с любой антенной, но он не считается универсальным, поскольку равномерное усиление с широким охватом невозможно, из-за чего будут просадки по качеству телесигнала.
  2. Диапазонные. Специально рассчитываются на конкретную область длинны волны. Например, диапазон в 470-870 МГц. Такое устройство способно усилить и донести на телевизор двадцать общедоступных каналов цифрового ТВ, которые вещаются на частотах 498 МГц (2 мультиплекс, 24 ТВК) и 546 МГц (1 мультиплекс 30 ТВК). Многие отдают предпочтение на усилитель антенны для телевизора 20 каналов.
  3. Многодиапазонные. Несколько блоков усилителей, связанных в одну систему, позволяет работать с собственной зоной телевещания независимо. Охват всего диапазона невозможен, но есть предпосылки для усиления как аналогового сигнала (метрового диапазона), так и цифрового сигнала (ДМВ). Адаптер по каждому каналу разрешает выставлять собственный коэффициент.

По месту установки

Последняя стадия разделения – место установки усилителя:

  1. Вмонтированный. Является частью единой антенны, поскольку попросту спаян с ней. Это похоже на использование платы, установленной внутрь кожуха антенны. Плюс в том, что усилитель 100% совместим с устройством, принимающим сигналы от ретранслятора. Минус – удаленное размещение антенны от декодирующего устройства может приводить к ослаблению сигнала, пока тот достигнет ТВ-тюнера. Если же кожух не продуман до мелочей, усилитель подвержен погодным условиям.
  2. Внешние. Сопряжены с пассивными антеннами наружного расположения. Могут отличаться по внешнему виду, размеру (например, маленькая приставка или врезной кабельный блок). Усилитель ТВ сигнала цифровой вне зависимости от своего вида должен сопрягаться со входом в приёмное устройство.

Следуйте одному правилу, выбирая антенный усилитель для телевизора – коэффициент усиления не должен быть меньше, чем антенный, иначе устройство будет попросту бесполезно. Изучите инструкцию с техническими характеристиками адаптера, ознакомьтесь с отзывами интересующей вас модели.

Выход из ситуации

Усилитель сигнала поможет сделать изображение лучше и, возможно, поймать несколько дополнительных каналов.

Антенный усилитель можно приобрести отдельно, в качестве дополнительного устройства. Также существуют антенные усилители для телевизора со встроенным усилителем. Такая антенна называется активной. Она выполняет сразу две функции — улавливает и усиливает сигнал. Но есть у нее и недостаток, особенно для ветреной местности — конструкция достаточно слаба. То есть, при частых сильных порывах ветра она быстро выйдет из строя, а заменить на ней усиливающий элемент будет достаточно сложно. Поскольку такие антенны крепятся как можно выше, доступ к ним довольно проблематичен.

ТОП-6 лучших усилителей антенн для телевизоров

Некоторым усилителям популярность обеспечивает простота их устройства, невысокая стоимость и лёгкий монтаж. При случае можно собственноручно выполнить их замену и ремонт.

При покупке наружного усилителя необходимо позаботиться об его герметичности. Смена внешних устройств происходит каждые 2 года даже в случае их защищённости. По этой причине лучше постараться найти место усилителю под кровлей.

Антенный усилитель F-02

Всеволновое магистральное усиливающее устройство с питанием по кабелю. Осуществляет усиление телесигнала в метровом и дециметровом диапазоне с рабочим диапазоном (1-12 к) и ДМВ (21-60 к). Коэффициент усиления — до 25 дБ, коэффициент шума — до 2 дБ, напряжение питания — 12 В.

Ориентировочная стоимость — 350 рублей.

Дельта УАТИП-03 МВ+ДМВ

Усиливающее широкополосное устройство для индивидуального применения в метровом (с 1 по 12 канал) и дециметровом (21 по 69 канал) диапазоне. Питание 12 В.

Ориентировочная стоимость — 672 рубля.

SWA-999 для “сетки”

Усилитель для польской антенны (“сетки”) с диапазоном рабочих частот от 48 до 862 МГц и питанием 12 В. Усиление — 28-34 дБ.

Ориентировочная стоимость — 113 рублей.

Усилитель SWA-999 фирмы Eurosky

РЭМО INDOOR USB (BAS-8102 5V)

Антенный многоцелевой усилитель, преобразовывающий пассивную антенну в активную и позволяющий избавиться от блока питания для усилителя антенны. Коэффициент усиления — до 16 дБ. Питание — 5 В.

Ориентировочная стоимость — 245 рублей.

РЭМО Booster-DiGi (BAS-8207)

Антенный усилитель со средним коэффициентом усиления 21-69 каналов. Питание — 12 В. Коэффициент шума — не больше 2,8 дБ.

Ориентировочная стоимость — 425 рублей.

Planar 21-69 серия FT

Антенный усилитель для кабеля с частотным диапазоном от 470 до 468 МГц и коэффициентом усиления до 22 дБ. Питание — 12 В. Коэффициент шума — 4 дБ.

Ориентировочная стоимость — 350 рублей.

Схема и описание усилителя для антенны своими руками

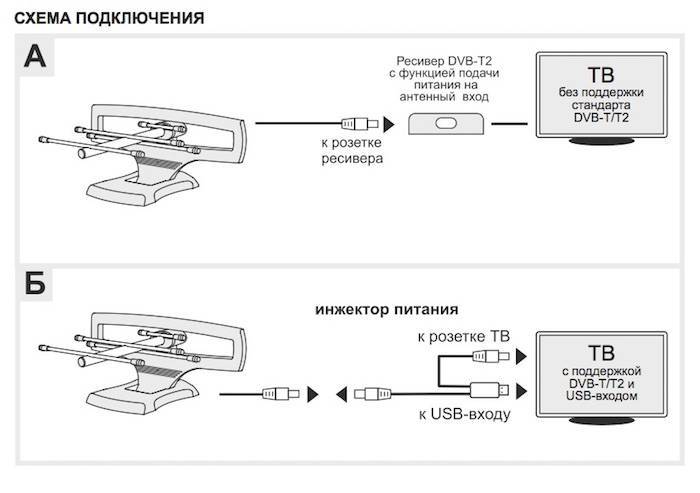

Приведенная ниже показывает, как собственно, он должен подключаться к телевизору. Непосредственно сам тв кабель проходит через плату усилителя, и только потом сигнал поступает в телевизор.

При изготовлении антенного усилителя своими руками не потребуется особенных материалов – главным образом, необходимо будет приобрести радиоэлектронные компоненты, расположение которых показано на схеме.
T1-транзистор 2sc3358 – одна из основных частей схемы будущего устройства
C1 — 10mF/35v С2, С9 — 1nF C3, C4 — 10 нФ С5, С6, С7, С8 — 10 пФ – конденсаторы для поверхностного монтажа
Резистры R1 — 470 Ом R2 — 2,2 кОм, R3 — 1 кОм, R1 — 5 кОм
Элементы L1, L2 — 2 витка 0,5 мм, 3 мм. L3, L4 — 10uH или 10 витка, 0,2 мм на феррите.
Блок питания на 12 воль. По желанию – с регулируемой подачей напряжения.

Печатная плата для усилителя:

Еще раз обращаем внимание на питание – 12 воль, что означает необходимость применения конденсаторов при подключении к питанию собранного устройства. Также усилитель для тв антенны своими руками может быть запитан при помощи самого антенного кабеля (коаксиальный кабель) при наличии нужного напряжения. После сборки плата выглядит таким образом:

После сборки плата выглядит таким образом:

Регулировка изготовленного усилителя осуществляется путем перевода резистра R1 в среднее положение, и последующая его подстройка после того, как удалось получить нормальное изображение на экране телевизора. После того, как антенна с усилителем своими руками была собрана и протестирована, можно и нужно поместить его в небольшую металлическую коробочку, которая вдобавок, будет экранировать прибор от посторонних излучений.

Приведенный способ не является единственным из возможных. При абсолютно такой же принципиальной схеме, допустимо изменить применяемые в ней элементы – во многом это будет зависеть от силы сигнала, приходящего на телевизионную антенну. В свою очередь, сигнал затухает при прохождении через антенный кабель – чем больше длина кабеля, тем слабее будет сигнал на выходе. Исходя из этого, нужно учесть силу сигнала, и решить, какое усиление вам необходимо. Например, при уровне сигнала в 10 ДБ лучше всего подходит прибор, который сможет увеличить его силу в 2-3 раза.

Бывают и такие случаи, когда одна станция передает намного более мощный сигнал, чем другая, и слишком мощный усилитель вызывает их наложение друг на друга. Помочь при этом может уменьшение подаваемого напряжения, для чего следует использовать блок питания с возможностью регулировки мощности. К тому же, можно сразу собрать достаточно мощный прибор, и уже затем подрегулировать его под свои потребности, уменьшая или увеличивая подаваемое на него напряжение.

Какие бывают усилители

Приборы, усиливающие телевизионный сигнал, различаются по классификации и конструкции.

Существуют устройства для антенны цифрового ТВ и для аналогового сигнала. Они имеют блок питания, как внешний, так и внутренний. Внешний блок габаритнее внутреннего, его входное напряжение зависит от усилителя, может потреблять 5, 12, 18 или 24 В. Внутренний блок потребляет до 10 В, ему требуется стабильное напряжение электричества. При скачках напряжения может выйти из строя. Если блок перегорит, придется менять всю антенну полностью.

Разновидности усилителей в зависимости от принимаемой частоты

Устройства по классификации различают на:

Широкополосные

Эти модели способны обхватить широкий диапазон усиливаемых частот. Как правило, используются, если сигнал телеантенны неплохой, но не дает идеального изображения.

Диапазонные

Предназначены для приема частот либо метровых (МВ) – от 30 до 300 МГц, либо дециметровых (ДМВ) – от 300 до 3000 МГц. Могут применяться, если телесигнал очень слабый. Для цифрового ТВ требуется диапазон дециметровых частот.

Многодиапазонные

Модели с отдельной регулировкой разных диапазонов.

По требуемому напряжению делят на следующие виды:

Пятивольтовые.

Их подключают с помощью коаксиального кабеля и закрепляют к антенне.

Двенадцативольтовые.

Эти устройства работают с блоком питания.

Что влияет на качество сигнала

Цифровое эфирное телевидение транслируется от общего ретранслятора. Спутниковые антенны принимают сигнал от спутника и отправляют его на телевизионную приставку для декодировки. В результате любого из вариантов пользователи смотрят минимум 20 базовых каналов в цифровом качестве на ТВ.

Помехами передачи сигнала служат:

  • Дальнее расположение центрального ретранслятора;
  • Антенна для спутникового или эфирного ТВ неверно подобрана;
  • Наличие естественных шумов;
  • На пути сигнала много помех: деревья, высотные сооружения;
  • Кабель механически поврежден;
  • Некорректно настроена ориентация передатчика;
  • Старое оборудование не справляется с новым форматом;
  • Погодные, атмосферные влияния;
  • Внешние помехи, к примеру, расположение металлических помех вблизи антенны;
  • ТВ сигнал разделяется на несколько устройств одновременно.

Совет. До покупки или сборки усилителя ТВ сигнала необходимо визуально осмотреть кабель, проверить корректность настроек и подключения оборудования.

Лучшие производители усилителей телесигнала

Terra

Компания известна с 1980 года, когда начала поставки на российский и литовский рынки. Это производитель высококачественного оборудования для спутникового, кабельного и эфирного телевидения. В настоящее время предприятие экспортирует продукцию в Европу, Азию, Африку и Австралию.

Eurosky

Китайский производитель эфирного оборудования. Спутниковые приемники данной торговой марки популярны во всем мире. Главная их особенность – большая функциональность и при этом невысокая цена.

WISI

Немецкая компания. Ее история началась в 1926 году, когда Вильгельм Зин в городе Ниферн открыл свое дело по производству полупроводниковых приемников, штекеров и радиокомпонентов. С 1935 года компания начала выпуск телеантенн, а с 80-х годов прошлого века – оборудования для CATV. С 2003 года WISI – лидер германского рынка.

Alcad

Бренд с тридцатилетней историей успеха. Это международная компания, штаб-квартира которой расположена Испании. Alcad имеет филиалы в Турции, ОАЭ, Чехии, Франции. Офисы с торговыми представителями находятся в 60 странах. Продукция отмечена знаком CE.

РЭМО

Отечественный производитель. Саратовский электромеханический завод был создан в 1991 году. Продукция предприятия неоднократно получала звание дипломантов и лауреатов в области «100 лучших товаров России». Сегодня РЭМО известен не только в России, но и за ее границами. Сколько стоит товар? Вполне по карману среднестатистическому покупателю.

RTM

Российский производитель. Компания основана в 2001 году. Ее основная продукция – телекоммуникационное оборудование для кабельного телевидения. Предприятие шагает в ногу со временем, в продаже постоянно появляются новинки от RTM. В частности, в текущем году идет обновление модельного ряда разъемов и переходов для коаксиальных кабелей.

Антэкс

Уральский производитель, ведет историю с 2006 года. Специализируется на антенном оборудовании. Сегодня предприятие производит антенны стандартов: GSM900, LTE2600, CDMA450, WIFI, VHF, UHF и многих других, а также оборудование для них. Производственный участок находится в Ирбите, главный офис – в Екатеринбурге.

Прежде чем решить, какой лучше купить прибор, стоит присмотреться к продукции этих компаний.

Как выбрать усилитель сигнала для телевизора

Современный рынок представляет множество разных моделей, по этой причине многим обывателям бывает сложно определиться, какое устройство им подходит лучше. Чтобы совершить правильный выбор, следует учитывать несколько важных параметров:

  1. Коэффициент усиления. Он должен рассчитываться, исходя из приблизительного расстояния между телевизором и источником сигнала (вышкой). Оно не должно превышать 150 км. При расстоянии не более 10 км в усилении сигнала нет необходимости, стоит лишь выбрать подходящую антенну. Если же расстояние между вашим домом и источником больше 10 км, не стоит приобретать устройство с коэффициентом выше, чем необходимо – это приведет к обратному действию и вместо качественного изображения вы увидите новые помехи.
  2. Тип антенны. К примеру, для решетчатых приемников подходят модели swa, которые функционируют в диапазоне частот от 49 до 790 МГц. Одни из самых популярных современных моделей Локус отлично совместимы с усилителями типа LSA.
  3. Диапазон частот. Удачным решением для обычного наружного приемника (который принимает волны любой частоты) станет установка широкополосной модели, однако более качественный результат показывает прибор, функционирующий лишь в определенном диапазоне.
  4. Коэффициент шума. Чем ниже данный параметр, тем лучше будет изображение на экране телевизора.

Самодельный усилитель

Усилитель можно собрать и своими руками, т.к. он представлен простым устройством — платой, транзистором и несколькими SMD-резисторами. Когда вопрос применения вызван лишь протяженным кабелем — можно изготовить широкополосное устройство, которое работает в VHF/UHF-диапазонах. Если же приходится иметь дело с приемом отраженного сигнала, тогда подойдет только диапазонный самодельный усилитель. Проблема широкополосных устройств заключается в том, что с повышением рабочей частоты снижается КУ и повышается шумность. Для наглядного сравнения ниже представлена таблица.

Рабочая частота, МГцКоэффициент усиления, дБШумность, дБСила тока, мА
144, VHF22.80.6125
432, UHF (DVB-T2)20.50.6525
1296, UHF (DVB-S2)12.10.7925

Критерии выбора хорошего усилителя

Чтобы не совершить ошибки при выборе усилителя, следует обратить внимание на технические характеристики устройства

  1. Для какого диапазона предназначен.

Если зона приема недалеко от ретранслятора, то подойдет «широкополосник». Если получение телесигнала издалека, то нужен узкочастотный диапазон, метровый или дециметровый, в зависимости от телевидения.

  1. Шумовой эффект.

При передаче телесигнала поступают и шумы, которые прибор должен скорректировать. Самый хороший – с шумовым эффектом не более 2 дБ. Впрочем, ценятся и модели с коэффициентом шума до 3 дБ.

  1. Коэффициент усиления.

Качественная передача нуждается в следующих параметрах: для дециметровых – 30-40 дБ, для метровых – 10 дБ. При этом в первом варианте охват телеканалов составит до 60, во втором – 12.

Специфика телеантенны.

Если антенна активная, то ей нужен усилитель, который способствует получению качественного телесигнала. Пассивная антенна работает без него. Однако ее можно перепрофилировать. Для активной антенны используют устройство с адаптером, подключив к сети.

Как выбрать усилитель для антенны телевизора

При решении приобрести антенный усилитель для цифрового телевидения или аналогового вещания следует выбирать не только по диапазону или месту его размещения, но также учитывать ряд технических характеристик:

  • коэффициент шума. Здесь действует принцип – чем ниже, тем выше качество картинки. Рекомендуется приобретать устройства с заявленным уровнем ниже 3 дБ;
  • потребление тока. Оптимальными аппаратами считаются усилители, рассчитанные на потребление от 30 до 60 А;
  • коэффициент усиления. Этот показатель демонстрирует соотношение между расстоянием от источника сигнала до его потребителя. Рекомендуется выбирать оптимальный коэффициент. Это означает, что нет никакого смысла использовать усилитель при прямой видимости ретранслятора. В противном случае подбирать устройство следует с учётом коэффициента, который выражается в децибелах;
  • выходная величина сигнала. Наиболее приемлемым считается показатель 100 дБ/мкВ;
  • частотный диапазон, который должен совпадать с аналогичными характеристиками телевизионного приёмника, в противном случае приобретение усилителя будет бесполезным;
  • тип антенны и модель усилителя.

ВАЖНО!

На диапазонный приёмник сигнала не получится установить широкополосный усилитель. Установка антенны с усилителем в загородном доме может стать единственным способом получения уверенного сигнала

Лучшие комнатные антенны

Комнатные антенны имеют небольшие размеры, помещаются рядом с телевизором, и подключаются к нему напрямую. Они сделаны из пластикового корпуса, защищены от пыли, имеют специальные ножки или подставки, на которые и закрепляются. Каждое устройство имеет пульт и панель управления, с помощью которого можно выставить нужные настройки, активизировать работу устройства, связывая ее с телевизором. Рейтинг строился по результатам сравнительных тестов, в них оценивалось 7 комнатных моделей, из которых отобрали только 3. Они имеют небольшие размеры, легко подключаются к ТВ с помощью быстрых настроек и шнура.

Дельта ДМВ

Внутренний спутник небольших размеров создан для приема телевизионных сигналов. Модель продается в разобранном виде, она требует самостоятельной сборки и подключения, а также автоматических настроек. Может быть расположенной в другой части комнаты, не обязательно помещать сразу у телевизора. Работает без усилителя, имеет прием DVB-T/DVB-T2. Усиление сигнала составляет 4дБ. За счет кабеля длиной в 2 метра, устройство может размещаться даже на балконе. Выдерживает температуру до -40 градусов.

Достоинства

  • Компактные размеры;
  • Хорошо принимает цифровое ТВ;
  • Высокое качество материалов;
  • Легко подключается;
  • Длинный шнур.

Недостатки

Требует сборки.

Многие указывают в отзывах, что комнатная антенна для телевизора подойдет не только для небольших дач, но и для больших домов. Она обеспечивает многими каналами, которые имеют высокое качество сигнала.

D_Color DCA-108А

Спутник обеспечивает аналоговым или цифровым телевидением, работает в метровом диапазоне. Он ставится рядом с телевизором, подключается к нему с помощью входного шнура и дополнительных автоматических настроек. В комплекте идет усилитель, его коэффициент равен 26 дБ. Размеры составляют 184x155x18 мм, за счет эргономичной формы модель размещается возле монитора, не занимает много места, дополняет интерьер. Сама конструкция изготовлена из черного цвета, поэтому впишется в любой интерьер. Принимает следующие сигналы: FM, VHF (МВ), UHF (ДМВ).

Достоинства

  • Компактные размеры;
  • Легкий вес;
  • Хороший сигнал;
  • Есть усилитель;
  • Красивый дизайн.

Недостатки

Могут возникать сложности при настройке.

В отзывах указывают на то, что приставка может иметь небольшие сложности при ее установке. Чтобы сэкономить время и не нарушить многие настройки, для активизации функций желательно сразу вызвать мастера.

Harper ADVB-2120

Удобная и компактная комнатная ТВ-антенна имеет активный усилитель, но к нему отсутствует адаптер питания. Его обеспечивает сама плазма или цифровой ресивер. Усиление сигнала происходит на 30дБ, для домашнего использования это довольно высокие показатели. Уровень шума не превышает 3 дБ, сигнал составляет 100 дБмкВ. ТВ-антенна имеет легкий вес, поэтому ее не обязательно размещать на тумбу возле телевизора. Она удобно вешается на стену, ее дизайн сочетается с любыми предметами в комнате, не акцентирует на себе большого внимания.

Достоинства

  • Красивый дизайн;
  • Есть усилитель;
  • Ловит много каналов;
  • Удобно размещается;
  • Легко настраивать.

Недостатки

Короткий шнур.

Как показывают отзывы,  такая комнатная антенна с усилителем легко размещается, быстро подключается, ловит многие каналы. Она создает допустимый уровень шума для частного дома, передает четкое изображение.

Как выбрать усилитель сигнала для телевизора

Современный рынок представляет множество разных моделей, по этой причине многим обывателям бывает сложно определиться, какое устройство им подходит лучше. Чтобы совершить правильный выбор, следует учитывать несколько важных параметров:

  1. Коэффициент усиления. Он должен рассчитываться, исходя из приблизительного расстояния между телевизором и источником сигнала (вышкой). Оно не должно превышать 150 км. При расстоянии не более 10 км в усилении сигнала нет необходимости, стоит лишь выбрать подходящую антенну. Если же расстояние между вашим домом и источником больше 10 км, не стоит приобретать устройство с коэффициентом выше, чем необходимо – это приведет к обратному действию и вместо качественного изображения вы увидите новые помехи.
  2. Тип антенны. К примеру, для решетчатых приемников подходят модели swa, которые функционируют в диапазоне частот от 49 до 790 МГц. Одни из самых популярных современных моделей Локус отлично совместимы с усилителями типа LSA.
  3. Диапазон частот. Удачным решением для обычного наружного приемника (который принимает волны любой частоты) станет установка широкополосной модели, однако более качественный результат показывает прибор, функционирующий лишь в определенном диапазоне.
  4. Коэффициент шума. Чем ниже данный параметр, тем лучше будет изображение на экране телевизора.

Усиление сигнала

Как указывалось выше, сигнал можно усилить при помощи специальных устройств. Чтобы улучшить изначально слабый сигнал, пользователю понадобиться специальный усилитель, который крепится возле антенны, а если сигнал хороший, но его хватает только для одного телевизора, следует воспользоваться активным антенным разветвителем. Подробнее об этих устройствах и особенностях их подсоединения – далее в материале.

Антенна с усилителем

Для активной антенны с усилителем необходимо питание от сети. В случае использования уличной антенны найти рядом розетку проблематично. В этой ситуации обеспечить устройство электропитанием можно двумя способами.

Первый вариант позволяет подводить напряжение к антенне непосредственно от телевизора через кабель, передающий телевизионный сигнал. Это возможно посредством специального разветвителя, допускающего проход электропитания, определить который можно по надписи Power Pass возле одного из выходов. К этому разъему подсоединяется кабель, идущий на один из ТВ-приемников, с блоком питания на другом конце, подключенным в розетку.

Второй способ актуален, если подобного разветвителя нет в наличии (так как он является достаточно дефицитным товаром). В этом случае обеспечить подвод питания можно с помощью специального переходника. С одной стороны у него антенное гнездо, в которое нужно вставить сепаратор от блока питания. С другой находится внутренняя резьба и игла, которые необходимо накрутить на вход делителя. После подсоединения блока к электросети питание будет поступать даже через обычный делитель.

Блок питания для усилителя лучше брать с регулировкой напряжения, чтобы повышать или понижать его при необходимости. Это может быть актуально, если усиливается сигнал. В этом случае при просмотре цифрового телевидения видео может зависать, пока не будет понижено напряжение.

Сплиттер с усилителем

Если антенный сигнал хороший, но для нескольких телевизоров его недостаточно, можно применить специальный активный сплиттер. Он выглядит как обычный разветвитель, но внутри него находится микросхема и резисторы. При подключении пары телевизионных панелей можно попробовать обойтись без него, но если сигнал делится на три и более части, его нужно использовать в обязательном порядке.

Питание для активного разветвителя подается тем же способом, что и для антенны с усилителем. К выходу с надписью «Power Pass» подключается кабель, идущий на телевизор, с подсоединенным блоком питания с другой стороны (первый способ).
