Скорость воздуха в воздуховоде — нормы потока в вентиляции

Разнообразие вентиляционных систем

В настоящий момент строительная индустрия предлагает широкий ассортимент вентиляционных систем, предназначенных под любую площадь и назначение помещений. Главной их классификацией является разделение на приточные и вытяжные виды. В первом случае воздух попадает посредством воздуховодов внутрь помещения, где его давление растет. Вследствие этого процесса воздух выходит наружу через двери, окна и иные отверстия, которые находятся в данной комнате.

Приточная система имеет усложненный механизм: прежде, чем воздух попадает в помещение, он проходит воздухозаборную решетку и клапан и оказывается в фильтрующем элементе. После него направляется в нагреватель, а потом – в вентилятор. И только после этого этапа достигает финишной прямой. Такой вид вентиляционной системы приемлем для помещений с маленькой площадью.

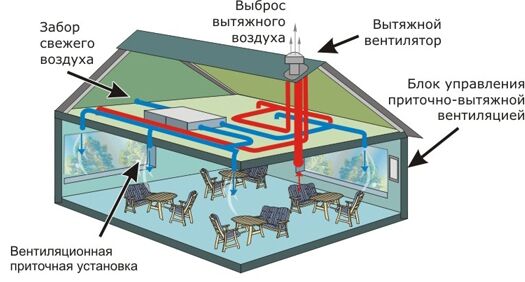

Комбинированный вариант приточной и вытяжной систем считается наиболее эффективным способом вентиляции. Это обуславливается тем, что в помещении не задерживается надолго загрязненный воздух, и при этом поступает постоянно свежий. Стоит заметить, что диаметр воздуховода и его толщина напрямую зависят от желаемого вида вентиляционной системы так же, как и выбор его конструкции (обычная или гибкая).

По способу движения воздушных масс в помещении специалисты выделяют естественную и механическую системы вентиляции. Если в здании не используется механическое оборудование для поступления и очистки воздуха, то такой вид называется естественный. В этом случае зачастую отсутствуют воздуховоды. Наиболее оптимальный вариант – механическая система вентиляции, особенно, когда на улице безветренная погода. Такая система позволяет поступать воздуху в помещение и выходить из него посредством использования различных вентиляторов и фильтров. Также с помощью пульта ДУ можно настроить комфортные показатели температуры и давления внутри помещения.

Кроме вышеуказанных классификаций, различают вентиляционные системы общеобменного и местного вида. На производстве, где нет возможности устранять воздух из мест-источников загрязнения, применяется общеобменная вентиляция. Таким способом, вредные воздушные массы постоянно заменяются чистыми. Если же загрязненный воздух можно устранить возле источника его возникновения, то применяется вентиляция местного вида, которая чаще всего используется в домашних бытовых условиях.

Тонкости выбора воздуховода

Зная результаты аэродинамических расчетов, можно правильно подобрать параметры воздуховодов, а точнее – диаметр круглых и габариты прямоугольных сечений. Кроме того, параллельно можно выбрать прибор принудительной подачи воздуха (вентилятор) и определить потери давления в процессе передвижения воздуха по каналу.

Зная величину расхода воздуха и значение скорости его движения, можно определить, какого сечения воздуховоды потребуются.

Для этого берется формула, обратная формуле для подсчета расхода воздуха:

S = L/3600*V.

Используя результат, можно посчитать диаметр:

D = 1000*√(4*S/π),

где:

• D — диаметр сечения воздуховода;
• S — площадь сечения воздушных каналов (воздуховодов), (м²);
• π — число «пи», математическая константа, равная 3,14;.

Полученное число сопоставляют с заводскими стандартами, допущенными по ГОСТ, и выбирают наиболее близкие по диаметру изделия.

Если необходимо выбрать прямоугольные, а не круглые воздуховоды, то следует вместо диаметра определить длину/ширину изделий.

При выборе ориентируются на примерное сечение, используя принцип a*b ≈ S и таблицы типоразмеров, предоставленные заводами-изготовителями. Напоминаем, что по нормам отношение ширины (b) и длины (a) не должно превышать 1 к 3.

Воздуховоды с прямоугольным или квадратным сечением имеют эргономичную форму, что позволяет устанавливать их впритык к стенам. Этим пользуются, обустраивая домашние вытяжки и маскируя трубы над потолочными навесными конструкциями или над кухонными шкафами (антресолями)

Общепринятые стандарты прямоугольных каналов: минимальные размеры – 100 мм х 150 мм, максимальные – 2000 мм х 2000 мм. Круглые воздуховоды хороши тем, что обладают меньшим сопротивлением, соответственно, имеют минимальные показатели уровня шума.

В последнее время специально для внутриквартирного применения выпускают удобные, безопасные и легкие пластиковые короба.

Вычисление аэрации

Аэрация промышленных комнат летом гарантирует поступление воздушных потоков сквозь просветы снизу ворот и входных дверей. В прохладные месяца поступление в нужных размерах совершается под средством верхних просветов, от 4 м и больше над уровнем пола. Вентиляция на протяжении целого года выполнялась при помощи шахт, дефлекторов и форточек.

Зимой фрамуги открывают только в участках над генераторами усиленных тепловых выделений. Во время генерации в комнатах здания лишней очевидной теплоты, то температурный режим воздуха в нем постоянно больше, чем температурный режим вне здания, и, в соответствии, плотность менее.

Данное явление и приводит к присутствию разницы давлений атмосферы вне и внутри комнат. В плоскости на конкретной высоте комнаты, которую именуют как плоскость одинаковых давлений, данная разница отсутствует, то есть, приравнивается к нулю.

Выше данной плоскости имеется некое излишнее напряжение, что приводит к удалению горячей атмосферы наружу, а внизу от данной плоскости, — разрежение, обусловливающее приток свежего воздуха. Давление, вынуждающее передвигаться воздушные массы в процессе природной вентиляции, можно установить исходя их вычислений:

Соединительные элементы — фитинги

Пластиковые фитинги помогут собрать магистраль нужной конфигурации. Для соединения труб или коробов, поворота магистрали под нужным углом используют следующие фитинги для вентиляции»

1. Прямой угол под 90 градусов.
2. Угол поворота на 45 градусов.
3. Тройниковое ответвление под 90 или 45 градусов.
4. Крестовина.
5. Соединительная муфта.

В каталоге фитингов различных производителей имеются различные сборочные компоненты, позволяющие составить любую вентиляционную трассу. Например, для подключения вытяжки, расположенной над кухонной плитой, необходимо повернуть канал вентиляции под прямым углом, пользуясь угловым отводом. Далее прямой участок трубы нужно повернуть в сторону отверстия вытяжной шахты. Для этого используют поворотный соединительный элемент.

Исходная информация для просчета

Всю вентиляционную систему раскладывают на отдельные участки и на каждом из них определяют оптимальную скорость воздушной смеси. Признак, по которому отличают один участок от другого, это количество воздуха (расход). Если данная величина неизменна, то раскладывать вентиляционную сеть трубопроводов на участки не требуется. Суть расчета сводится к следующему:

Расчет воздуховодов для равномерной раздачи воздуха.

1. Определить расчетное значение скорости потока.
2. Вычислить размеры воздуховодов круглой или прямоугольной формы, сравнить их с нормируемыми размерами по СНиП.
3. Если габариты отличаются от нормируемых, взять ближайшее в ряду нормативное значение и произвести вычисления в обратном порядке для определения реальной скорости движения воздушных потоков.

Нормативный ряд диаметров в миллиметрах круглых каналов представлен в таблице:

50	58	63	71	80	90	100	110	125	140	160	180
200	224	250	280	315	355	400	450	500	560	630	710
800	900	1000	1120	1250	1400	1600	1800	2000	2240	2500	2800

Нормативные требования к воздухопроводам прямоугольной формы несколько проще: соотношение высоты и ширины сторон канала не должно быть больше чем 6:3. На практике это означает, что нельзя изготавливать слишком узкие трубопроводы при большой ширине, такие как 700х100 мм. Такой канал будет иметь очень высокое сопротивление, а при его работе допустимый уровень шума будет превышен, поскольку слишком широкая часть начнет вибрировать от воздействия на нее воздушного потока изнутри. В этом случае соотношение будет равно 7, что не соответствует нормам, а канал 600х100 мм с соотношением сторон 6 нормативами допускается. Но даже в этом случае широкую сторону необходимо ужесточить, особенно при высокой скорости воздушных масс. Для этого на ней выполняют зиги либо диагональные перегибы с определенным шагом.

Особенности выбора вентилятора

В выборе вентилятора надо руководствоваться следующими требованиями:

Схема определения шумовых характеристик канальных вентиляторов.

1. У устройства должен быть минимальный удельный уровень мощности звука и узкий спектр звуковых волн, соответствующий предъявляемым условиям эксплуатации.
2. Мощность вентилятора выбирается в соответствии с суммарными потерям при движении воздуха по каналам сети.
3. Не рекомендуется применять крыльчатку с числом лопастей меньше 12. Такие конфигурации зачастую создают дополнительные тона аэродинамического шума при прохождении воздушной среды через крыльчатку. Усиление шумов определяется отдельным устройством вентилятора, отклонением воздушных масс при попадании на крыльчатку и дальнейшим взаимодействием потока с внутренней поверхностью воздуховодов.
4. В сетях, где расход регулируется, отдельно учитывают воздействие изменения аэродинамических характеристик на громкость работы вентилятора. Снижение расхода при изменении угла установки лопастей может существенно усилить создаваемый шум.
5. Дополнительно отрегулировать громкость работы агрегата позволит понижение частоты оборотов рабочего колеса в диапазоне регулирования при неизменной мощности.
6. Штуцеры вентилятора и подключаемые участки воздуховода лучше соединять через гибкие вставки, гасящие вибрации, которые передает корпус агрегата на остальные участки.

Важность воздухообмена для человека

По строительным и гигиеническим нормам, каждый жилой или производственный объект необходимо обеспечить системой вентиляции.

Главное ее назначение – сохранение воздушного баланса, создание благоприятного для работы и отдыха микроклимата. Это значит, что в атмосфере, которой дышат люди, не должно наблюдаться переизбытка тепла, влаги, загрязнений различного рода.

Нарушения в организации системы вентиляции приводят к развитию инфекционных болезней и заболеваний дыхательной системы, к снижению иммунитета, к преждевременной порче продуктов питания.

В излишне влажной и теплой среде быстро развиваются болезнетворные микроорганизмы, на стенах, потолках и даже на мебели появляются очаги плесени и грибка.

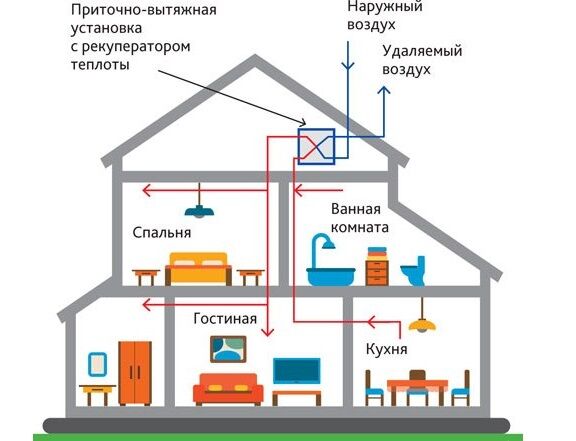

Схема вентиляции в двухэтажном частном доме. Вентиляционная система оборудована приточно-вытяжной энергосберегающей установкой с рекуператором теплоты, который позволяет повторно использовать тепло выводимого из здания воздуха

Одним из условий сохранения здорового воздушного баланса является правильное проектирование системы вентиляции. Каждая часть воздухообменной сети должна быть подобрана, исходя из объемов помещения и характеристик воздуха в нем.

Предположим, в небольшой квартире достаточно хорошо налаженной приточно-вытяжной вентиляции, тогда как в производственных цехах обязательна установка оборудования для принудительного воздухообмена.

При строительстве домов, общественных учреждений, цехов предприятий руководствуются следующими принципами:

• каждое помещение нужно обеспечить системой вентиляции;
• необходимо соблюдать гигиенические параметры воздуха;
• на предприятиях следует установить устройства, увеличивающие и регулирующие скорость воздухообмена; в жилых помещениях – кондиционеры или вентиляторы при условии недостаточной вентиляции;
• в помещениях разного назначения (например, в палатах для больных и операционной или в офисе и в комнате для курения) необходимо оборудовать разные системы.

Чтобы вентиляция соответствовала перечисленным условиям, нужно сделать расчеты и подобрать оборудование – приборы подачи воздуха и воздуховоды.

Также при устройстве вентиляционной системы необходимо правильно выбирать места забора воздуха, чтобы не допустить поступления загрязненных потоков обратно в помещения.

В процессе составления проекта вентиляции для частного дома, многоэтажного жилого здания или производственного помещения рассчитывают объем воздуха и намечают места монтажа вентиляционного оборудования: водухообменных установок, кондиционеров и воздуховодов

От размеров воздуховодов (в том числе домовых шахт) зависит эффективность воздухообмена. Выясним, каковы нормы скорости потока воздуха в вентиляции, указанные в санитарной документации.

Галерея изображений

Фото из

Вентиляционная система на чердаке дома

Оборудование приточно-вытяжной вентиляции

Пластиковые воздуховоды прямоугольного сечения

Местные сопротивления воздуховодов

Правильный подбор воздуховода

Из трёх основных параметров, которые были изложены выше, только один регламентируется, а именно: площадь сечения круглого или прямоугольного воздуховода. В строительных нормах и правилах чётко указывается диапазон показателей сечения и других геометрических размеров, которые необходимо соблюдать для монтажа нормальной воздухоносной коммуникации.

Оставшиеся два показателя не регламентируются, так как количество используемого воздуха может быть разным, как и скорость его передвижения. Таким образом, эти показатели являются ненормированными и определяются в индивидуальном порядке. Исключение из этого составляют дошкольные и школьные учреждения, а также постройки, которые относятся к здравоохранительной отрасли.

Скорость движения воздушных потоков определяется в зависимости от предназначения вентиляционной системы. Существует механическая и естественная вентиляция зданий. В первом случае циркуляция воздушных потоков производится за счёт специальных приспособлений (вентиляторов или эжекторов). В свою очередь, при естественной вентиляции движение рабочей среды по каналу происходит из-за разности показателей давления снаружи и внутри постройки. Зависимость показателя скорости воздуха от назначения вентиляционной системы представлена в таблице.

Таблица 1

Предназначение воздуховода	Магистральный	Боковое ответвление
Рекомендуемая скорость	От 6 до 8 м/с	От 4 до 5 м/с

Естественная циркуляция воздуха по вентиляционной системе подразумевает скорость от 0,2 до 1 м/с. Однако в некоторых случаях величина скорости при естественном проветривании может достигать показателя 2 м/с.

Расчет скорости воздуха в проектируемом воздуховоде производится по специальным формулам, а в уже работающем — замеряется специальным прибором

Виды и размеры

Способ изготовления предопределяет деление круглых вентканалов на:

• Прямошовные.
• Спирально-сварные.
• Спирально-навивные.

По жёсткости изделия подразделяются на жёсткие, полужёсткие и гибкие (гофрорукава). Гибкие в свою очередь делятся на каркасные и бескаркасные.

По коэффициенту плотности воздуховоды классифицируются как плотные (маркировка «П») и нормальные («Н»). Данная классификация предопределяет возможность использования вентканала в системе вентиляции с принудительной циркуляцией.

По способу соединения выделяют фланцевые и бесфланцевые модели:

• Фланцевый способ предполагает стыковку отдельных элементов трубопровода посредством болтов и уплотнительных прокладок.
• Бесфланцевые воздуховоды соединяются по типу бандажа.

Прямошовные (промышленные)

Особенность прямошовных воздуховодов – дополнительная жёсткость конструкции, придаваемая сварным или замковым швом. Сварка обеспечивает вентиляционной магистрали наибольшую прочность и герметичность.

Длина прямошовных вентканалов стандартизирована и, как правило, не превышает 1,25 м. Это усложняет конструкцию вентиляционного контура и требует монтажа креплений на каждом стыковочном блоке.

Диапазон же диаметров прямошовных воздуховодов круглого сечения достаточно широк: от 10 сантиметров до 2 метров.

Спирально сварные и спирально навивные (замковые)

Воздуховоды спирального типа бывают только круглыми. Они признаются наиболее эффективными, т.к. идущие по спирали швы обеспечивают прочность вентканалам и увеличивают аэродинамические характеристики воздушного потока.

Пояснение

В общих чертах скорости воздуха в элементах систем вентиляции задаются исходя из следующих соображений:

• Для того, чтобы не допустить сильного шума от воздуховодов, который будет мешать жильцам жилого дома, рабочим или посетителям зданий других назначений. Допустимый уровень шума различается для помещений разного назначения.
• Для того, чтобы из воздухораспределителей в помещение воздух поступал с такой скоростью, при которой не будут возникать потоки, вызывающие у людей дискомфорт
• Для того, чтобы не допускать неоправданно высоких потерь давления в воздухозаборных решётках, воздухораспределителях и фитингах системы, а значит и высокого расхода электроэнергии на питание вентиляторов
• В приточных противодымных системах для того, чтобы потоки воздуха, поступающие из решёток для компенсации дымоудаления, не приводили к перемешиванию условно чистого воздуха с дымом
• В приточных противодымных системах для того, чтобы поток воздуха, проходящий через дверные проёмы защищаемых от дыма помещений препятствовал проникновению дыма
• В приточных противодымных системах для того, чтобы поток воздуха, выходящий из воздушных завес препятствовал проникновению дыма через проёмы или ворота
• В системах дымоудаления для того, чтобы исключить значительное проникновение дыма в окна при выбросе из решёток продуктов горения

Из практики эксплуатации систем вентиляции и научных исследований складываются рекомендуемые скорости для каждого из таких случаев. Ниже приводятся таблицы с такими значениями для воздуховодов и других элементов систем.

Правила определения скорости воздуха

Скорость движения воздуха тесно взаимосвязана с такими понятиями, как уровень шума и уровень вибрации в вентиляционной системе. Проходящий по каналам воздух создает определенный шум и давление, которые возрастают с увеличением количества поворотов и изгибов.

Чем больше сопротивление в трубах, тем ниже скорость воздуха и тем выше производительность вентилятора. Рассмотрим нормы сопутствующих факторов.

№1 — санитарные нормы уровня шума

Нормативы, указанные в СНиП, касаются помещений жилого (частных и многоквартирных домов), общественного и производственного типа.

В таблице, представленной ниже, вы можете сравнить нормы для помещений различного типа, а также территорий, прилегающих к зданиям.

Часть таблицы из №1 СНиП-2-77 из параграфа «Защита от шума». Максимально допустимые нормы, относящиеся к ночному времени, ниже дневных значений, а нормы для прилегающих территорий выше, чем для жилых помещений

Одной из причин увеличения принятых норм как раз может быть неправильно спроектированная система воздуховодов.

Уровни звукового давления представлены в другой таблице:

При введении в эксплуатацию вентиляционного или другого оборудования, связанного с обеспечением благоприятного, здорового микроклимата в помещении, допускается лишь кратковременное превышение обозначенных параметров шума

№2 — уровень вибрации

Мощность работы вентиляторов напрямую связана с уровнем вибрации. Максимальный порог вибрации зависит от нескольких факторов:

• размеров воздуховода;
• качества прокладок, обеспечивающих снижение уровня вибрации;
• материала изготовления труб;
• скорости потока воздуха, проходящего по каналам.

Нормы, которых стоит придерживаться при выборе вентиляционных устройств и при расчетах, касающихся воздуховодов, представлены в следующей таблице:

Предельно допустимые значения локальной вибрации. Если при проверке реальные показатели выше норм, значит, система воздуховодов спроектирована с техническими недочетами, которые необходимо исправить, или мощность вентилятора слишком велика

Скорость воздуха в шахтах и каналах не должна влиять на увеличение показателей вибрации, как и на связанные с ними параметры звуковых колебаний.

№3 — кратность воздухообмена

Очистка воздуха происходит благодаря процессу воздухообмена, который подразделяется на естественный или принудительный.

В первом случае он осуществляется при открывании дверей, фрамуг, форточек, окон (и называется аэрацией) или просто путем инфильтрации через щели на стыках стен, дверей и окон, во втором – с помощью кондиционеров и вентиляционного оборудования.

Смена воздуха в комнате, подсобном помещении или цеху должна происходить несколько раз в час, чтобы степень загрязнения воздушных масс была допустимой.

Количество смен – это кратность, величина, также необходимая для определения скорости воздуха в вентканалах.

Кратность вычисляют по следующей формуле:

N=V/W

Где:

• N – кратность воздухообмена, раз в 1 час;
• V – объем чистого воздуха, заполняющего помещение за 1 ч, м³/ч;
• W – объем помещения, м³.

Чтобы не выполнять дополнительные расчеты, средние показатели кратности собраны в таблицы.

Например, для жилых помещений подходит следующая таблица кратности воздухообмена:

Судя по таблице, частая смена воздушных масс в помещении необходима, если ему характерна высокая влажность или температура воздуха – например, в кухне или санузле. Соответственно, при недостаточной естественной вентиляции в данных помещениях устанавливают приборы принудительной циркуляции

Что случится, если нормативы кратности воздухообмена не будут соблюдаться или будут, но в недостаточной степени?

Произойдет одно из двух:

Кратность ниже нормы. Свежий воздух прекращает замещать загрязненный, вследствие чего в помещении увеличивается концентрация вредных веществ: бактерий, болезнетворных микроорганизмов, опасных газов

Количество кислорода, важного для дыхательной системы человека, уменьшается, а углекислого газа, напротив, увеличивается. Влажность повышается до максимума, что чревато появлением плесени.

Кратность выше нормы

Возникает, если скорость перемещения воздуха в каналах превышает норму. Это негативно влияет на температурный режим: помещение просто не успевает нагреваться. Излишне сухой воздух провоцирует болезни кожи и дыхательного аппарата.

Чтобы кратность обмена воздуха соответствовала санитарным нормам, следует установить, убрать или отрегулировать вентиляционные приборы, а при необходимости и заменить воздуховоды.

Нужно ли ориентироваться на СНиП?

Во всех расчетах, которые мы проводили, использовались рекомендации СНиП и МГСН. Эта нормативная документация позволяет определить минимально допустимую производительность вентиляции, обеспечивающую комфортное пребывание людей в помещении. Другими словами требования СНиП направлены в первую очередь на минимизацию стоимости системы вентиляции и затрат на ее эксплуатацию, что актуально при проектировании вентсистем для административных и общественных зданий.

В квартирах и коттеджах ситуация иная, ведь вы проектируете вентиляцию для себя, а не для усредненного жителя и вас никто не заставляет придерживаться рекомендаций СНиП. По этой причине производительность системы может быть как выше расчетного значения (для большего комфорта), так и ниже (для уменьшения энергопотребления и стоимости системы). К тому же субъективное ощущение комфорта у всех разное: кому-то достаточно 30–40 м³/ч на человека, а для кого-то будет мало и 60 м³/ч.

Однако если вы не знаете, какой воздухообмен вам нужен для комфортного самочувствия, лучше придерживаться рекомендаций СНиП. Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции.

Материал взят с сайта: https://www.rfclimat.ru/htm/vent_ft.htm

По первому требованию будет удален в течении 24х часов.

Приточная противодымная вентиляция (подпор). Элементы

Применение	Рекомендуемая скорость воздуха, м/с	Основная причина ограничения скорости
Забор воздуха снаружи	не более 9.0	Потери давления
Подача воздуха в зоны без дыма (тамбур-шлюзы, зоны безопасности)	не более 9.0	Потери давления
Подача воздуха в зоны с очагом пожара в места, где воздух вступает в контакт с очагом пожара, например автостоянки       В автостоянках автомобили располагаются у стен, поэтому непосредственный контакт потока приточного воздуха с очагом пожара в случае возгорания автомобиля возможен	в нижнюю зону, не более 1.0	Риск перемешивания дыма
Подача воздуха в зоны с очагом пожара в места, где нет непосредственного контакта воздуха с очагом пожара	в нижнюю зону, не более 3.0	Риск перемешивания дыма
Подача воздуха в зоны с дымом без очага пожара, например коридоры из которых удаляется дым	в нижнюю зону, не более 5.0	Риск перемешивания дыма
Дверной проём на входе в тамбур шлюз	не менее 1.3	Риск распространения дыма
Дверной проём на входе в безопасную зону	не менее 1.5	Риск распространения дыма
Дверноё проём, используемый для компенсации дымоудаления	не более 5.0	При высокой скорости через дверной проём люди отказываются через него эвакуироваться
Сопловые аппараты воздушных завес для защиты проёмов	не менее 10	Риск распространения дыма

Материал и форма сечения воздуховодов

В первую очередь для организации воздухотранспортной коммуникации необходимо определиться с материалом, из которого она будет выполнена. Кроме этого, необходимо правильно выбрать форму сечения вентиляционных труб. Форма сечения — важный параметр, который влияет на пропускные показатели коммуникации.

Что касается материалов изготовления, то каждый из них имеет свои особенности, одной из которых является коэффициент трения. Здесь существует одна зависимость: чем выше коэффициент трения материала, тем большее сопротивление оказывается на воздушный поток.

Вентиляционная система может быть выполнена из разных материалов. Рассмотрим основные из них:

• нержавеющая сталь;
• оцинкованная сталь;
• пластмасса.

Подбор материала производится с учётом качественных характеристик воздушной смеси, а также ориентируясь на финансовые возможности в том или ином случае.

В свою очередь, форма сечения воздуховодов может быть:

• круглая;
• прямоугольная.

На сегодняшний день более популярными являются круглые воздуховоды. Это связано с тем, что их стоимость ниже, чем на прямоугольные аналоги. Помимо этого, такие воздуховоды обладают высокой пропускной способностью, которая способствует качественной циркуляции воздушных потоков.

Скорость движения воздушных масс связано с диаметром трубы, поэтому при проектировании вентиляционной системы этот параметр учитывается в первую очередь

Рассмотрим геометрические параметры, которые стоит учитывать при конструировании вентиляции:

• площадь сечения вентиляционной трубы;
• объём расходуемого воздуха;
• скорость перемещения воздуха.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали.

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вент.характеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Расчет скорости воздуха в воздуховоде по сечению: таблицы, формулы

При расчете и установке вентиляции большое внимание уделяется количеству свежего воздуха, поступающего по этим каналам. Для вычислений используются стандартные формулы, которые хорошо отражают зависимость между габаритами вытяжных устройств, скоростью движения и расходом воздуха

Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер

Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер.

Общие принципы расчета

Воздуховоды могут быть изготовлены из различных материалов (пластик, металл) и иметь разные формы (круглые, прямоугольные). СНиП регулирует только габариты вытяжных устройств, но не нормирует количество притяжного воздуха, т. к. его потребление в зависимости от типа и назначения помещения может сильно различаться. Этот параметр высчитывается по специальным формулам, которые подбираются отдельно.

Нормы установлены только для социальных объектов: больниц, школ, дошкольных учреждений. Они прописаны в СНиПах для таких зданий. При этом отсутствуют четкие правила по скорости движения воздуха в воздуховоде. Есть только рекомендуемые значения и нормы для принудительной и естественной вентиляции в зависимости от ее типа и назначения, их можно посмотреть в соответствующих СНиПах. Это отражено в таблице, приведенной ниже.

Скорость движения воздуха измеряется в м/с.

Рекомендуемые скорости воздуха

Дополнить данные в таблице можно следующим образом: при естественной вентиляции скорость движения воздуха не может превышать 2 м/с независимо от ее назначения, минимальная допустимая – 0,2 м/с. В противном случае обновление газовой смеси в помещении будет недостаточным. При принудительной вытяжке максимально допустимым считается значение 8 -11 м/с для магистральных воздуховодов. Превышать данные нормы не следует, т. к. это создаст слишком большое давление и сопротивление в системе.

Формулы для расчета

Для проведения всех необходимых вычислений необходимо обладать некоторыми данными. Чтобы вычислить скорость воздуха, понадобится следующая формула:

ϑ= L / 3600*F, где

ϑ – скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с;

L – расход воздушных масс (данная величина измеряется в м3/ч) на том участке вытяжной шахты, для которого производится вычисление;

F – площадь поперечного сечения трубопровода, измеряется в м2.

По данной формуле и производится расчет скорости воздуха в воздуховоде, причем его фактическое значение.

Из этой же формулы можно вывести и все остальные недостающие данные. Например, чтобы рассчитать расход воздуха, формулу необходимо преобразовать следующим образом:

L = 3600 x F x ϑ.

В некоторых случаях подобные вычисления производить сложно или не хватает времени. В этом случае можно использовать специальный калькулятор. Встречается множество подобных программ в интернете. Для инженерных бюро лучше установить специальные калькуляторы, которые обладают большей точностью (вычитают толщину стенки трубы при расчете ее площади поперечного сечения, ставят большее количество знаков в число пи, высчитывают более точный расход воздуха и т. д.).

Знать скорость движения воздуха необходимо для того, чтобы вычислить не только объем подачи газовой смеси, но и для определения динамического давления на стенки каналов, потерь на трение и сопротивление и т.д.

Несколько полезных советов и замечаний

Как можно понять из формулы (или при проведении практических расчетов на калькуляторах), скорость воздуха увеличивается при уменьшении размеров трубы. Их этого факта можно извлечь ряд преимуществ:

• не возникнет потерь или необходимости в прокладке дополнительного вентиляционного трубопровода для обеспечения необходимого расхода воздуха, если габариты помещения не позволяют провести каналы больших размеров;
• можно прокладывать трубопроводы меньших размеров, что в большинстве случаев проще и удобней;
• чем меньше диаметр канала, тем дешевле его стоимость, снизится цена и на доборные элементы (заслонки, клапаны);
• меньший размер труб расширяет возможности монтажа, их можно расположить так, как нужно, практически не подстраиваясь под внешние стесняющие факторы.

Однако при прокладке воздуховодов меньшего диаметра необходимо помнить, что при повышении скорости воздуха повышается динамическое давление на стенки труб, увеличивается и сопротивление системы, соответственно потребуется более мощный вентилятор и дополнительные расходы. Поэтому до монтажа необходимо тщательно провести все расчеты, чтобы экономия не обернулась большими затратами или даже убытками, т.к. постройку, не соответствующую нормам СНиП могут не допустить до эксплуатации.
