Значение названия, виды и действие тачскринов: освещаем детально

Четырёхпроводной экран

Резистивный сенсорный экран состоит из стеклянной панели и гибкой пластиковой мембраны. И на панель, и на мембрану нанесено резистивное покрытие. Пространство между стеклом и мембраной заполнено микро-изоляторами, которые равномерно распределены по активной области экрана и надёжно изолируют проводящие поверхности. Когда на экран нажимают, панель и мембрана замыкаются, и контроллер с помощью аналогово-цифрового преобразователя регистрирует изменение сопротивления и преобразует его в координаты прикосновения (X и Y). В общих чертах алгоритм считывания таков:

На верхний электрод подаётся напряжение +5В, нижний заземляется. Левый с правым соединяются накоротко, и проверяется напряжение на них. Это напряжение соответствует Y-координате экрана.

Аналогично на левый и правый электрод подаётся +5В и «земля», с верхнего и нижнего считывается X-координата.

Существуют также восьмипроводные сенсорные экраны. Они улучшают точность отслеживания, но не повышают надёжности.

Сенсорные экраны на поверхностно-акустических волнах

Экран представляет собой стеклянную панель с пьезоэлектрическими преобразователями (ПЭП), находящимися по углам. По краям панели находятся отражающие и принимающие датчики. Принцип действия такого экрана заключается в следующем. Специальный контроллер формирует высокочастотный электрический сигнал и посылает его на ПЭП. ПЭП преобразует этот сигнал в ПАВ, а отражающие датчики его соответственно отражают.

Эти отражённые волны принимаются соответствующими датчиками и посылаются на ПЭП. ПЭП, в свою очередь, принимают отражённые волны и преобразовывают их в электрический сигнал, который затем анализируется с помощью контроллера. При касании экрана пальцем часть энергии акустических волн поглощается. Приёмники фиксируют это изменение, а микроконтроллер вычисляет положение точки касания. Реагирует на касание предметом, способным поглотить волну (палец, рука в перчатке, пористая резина).

Главным достоинством экрана на поверхностных акустических волнах (ПАВ) является возможность отслеживать не только координаты точки, но и силу нажатия (здесь, скорее, способность точно определять радиус или область нажатия), благодаря тому, что степень поглощения акустических волн зависит от величины давления в точке касания (экран не прогибается под нажатием пальца и не деформируется, поэтому сила нажатия не влечет за собой качественных изменений в обработке контроллером данных о координатах воздействия, который фиксирует только область, перекрывающую путь акустических импульсов).

Данное устройство имеет очень высокую прозрачность, так как свет от отображающего прибора проходит через стекло, не содержащее резистивных или проводящих покрытий. В некоторых случаях для борьбы с бликами стекло вообще не используется, а излучатели, приёмники и отражатели крепятся непосредственно к экрану отображающего устройства. Несмотря на сложность конструкции, эти экраны довольно долговечны. По заявлению, например, американской компании Tyco Electronics и тайваньской фирмы GeneralTouch, они выдерживают до 50 млн касаний в одной точке, что превышает ресурс 5-проводного резистивного экрана.

Экраны на ПАВ применяются, в основном, в игровых автоматах, в охраняемых справочных системах и образовательных учреждениях. Как правило, экраны ПАВ различают на обычные — толщиной 3 мм, и вандалостойкие — 6 мм. Последние выдерживают удар кулаком среднего мужчины или падение металлического шара весом 0.5 кг с высоты 1.3 метра (по данным Elo Touch Systems). На рынке предлагаются варианты подключения к компьютеру как через интерфейс RS232, так и через интерфейс USB. На данный момент большей популярностью пользуются контроллеры к сенсорным экранам ПАВ, поддерживающие и тот, и другой тип подключения — combo (данные Elo Touch Systems).

Главным недостатком экрана на ПАВ являются сбои в работе при наличии вибрации или при воздействии акустическими шумами, а также при загрязнении экрана. Любой посторонний предмет, размещённый на экране (например, жевательная резинка), полностью блокирует его работу. Кроме того, данная технология требует касания предметом, который обязательно поглощает акустические волны, — то есть, например, пластиковая банковская карточка в данном случае неприменима.

Точность этих экранов выше, чем матричных, но ниже, чем традиционных ёмкостных. Для рисования и ввода текста они, как правило, не используются.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Разновидности

От того, каким способом осуществляется регулировка, зависят виды диммеров. Механические считаются самыми простыми устройствами. По типу исполнения выделяют следующие:

Модульный, благодаря ему регулируется степень освещенности на лестничных клетках, в коридорах и у подъездов. Указанный тип устройств устанавливается внутри распределительного щитка, а сама регулировка ведется кнопочным или выключателем с одной клавишей.
Моноблочный монтируется в качестве выключателя на фазе электрической цепи, которая идёт к осветительному прибору.
Блочный устанавливается в паре с выключателем.

Как правило, в домах часто устанавливаются моноблочные устройства, различие между которыми определяется способом управления:

Поворотный вариант с вращающейся ручкой. Положение ручки влияет на яркость лампы. В одном из крайних положений она не горит, при движении в противоположном направлении яркость усиливается.
Клавишные модели своим внешним видом напоминают обычные выключатели с двумя клавишами. Одна из них отвечает за включение/отключения лампы, другая при удержании в том или ином положении позволяет регулировать мощность освещения.
Поворотно-нажимной диммер аналогичен в плане работы поворотной модели, однако доля включения лампы ручка устройства слегка утапливается.

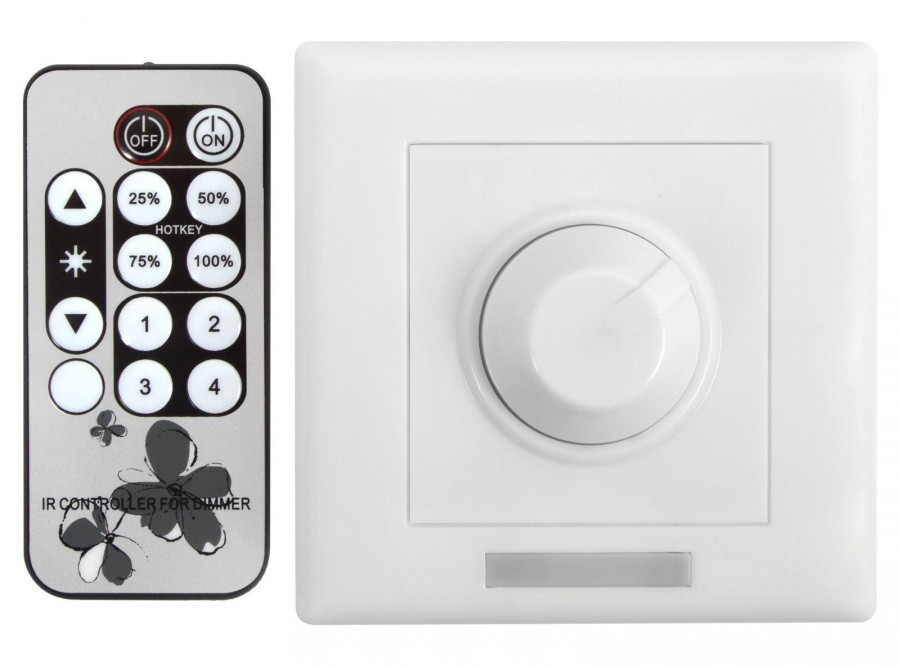

Одними из самых удобных по праву считаются регуляторы с дистанционным управлением. Пульт дает возможность изменения практически из любой точки дома или квартиры. Акустические модели оказываются достоянием так называемых «умных домов». Голосовые команды, хлопки в ладоши оказываются приятным решением вопроса о контроле над осветительными приборами.

Еще один удобный вариант – подключить выключатель с диммером. Сделать это целесообразней в спальной комнате. Включать и выключать освещение можно будет при помощи обычного выключателя около входа в комнату, а возле кровати разместиться диммер, который позволит регулировать степень яркости в зависимости от пожелания и не вставая с постели. Фаза через выключатель идет к диммеру, а уже от него подается к осветительному прибору.

Где используются тачскрины

Сегодня touch screen используют практически во всех электронных устройствах. Он встроен в ноутбуки, мобильные гаджеты, мониторы, телевизоры, нетбуки, моноблоки. Технологию также применяют в различных сферах деятельности:

образование;
производство;
сфера обслуживания;
медицина;
культура;
торговля и другие.

Сенсорные технологии значительно облегчают взаимодействие с компьютерами и мобильными гаджетами, или девайсами, позволяя без предварительной подготовки начать работу. Благодаря комфортной эксплуатации, тачскрином оборудуют терминалы общественного пользования.

Конструкция сенсорного выключателя

Термин «сенсорный» несет в себе довольно широкое определение. По сути, под ним следует рассматривать целую группу датчиков, способных реагировать на самые разные сигналы.

Однако применительно к выключателям – приборам, наделенным функционалом коммутаторов, сенсорный эффект чаще всего рассматривают как эффект, получаемый от энергетики электростатического поля.

Такой, примерно, нужно рассматривать конструкцию выключателя света, созданную на основе механизма сенсора. Лёгкое прикосновение подушечкой пальца к поверхности фронтальной панели включает освещение в доме

Обычному пользователю достаточно прикоснуться пальцами руки к такому контактному полю и в ответ будет получен тот же самый результат коммутации, какой дает стандартный привычный клавишный прибор.

Между тем внутреннее устройство сенсорного оборудования существенно отличается от простого ручного выключателя.

Обычно такая конструкция выстраивается на основе четырех рабочих узлов:

панель защитная;
контактный датчик-сенсор;
электронная плата;
корпус устройства.

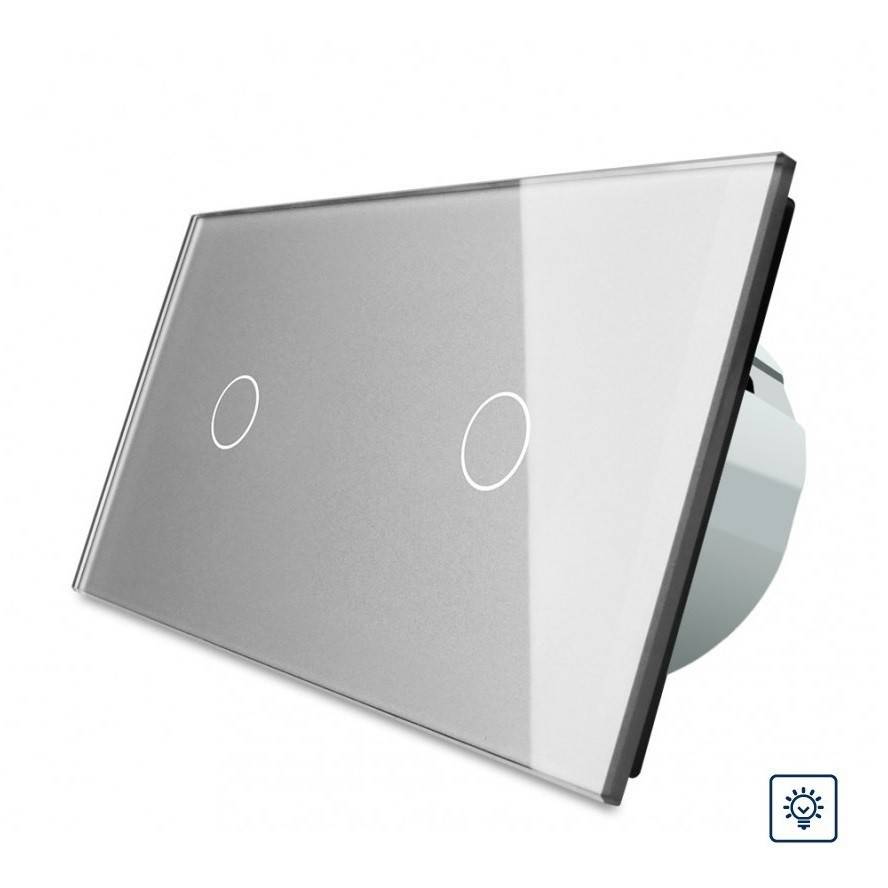

Разновидность приборов на базе сенсоров обширна. Выпускаются модели с функциями обычных выключателей. И есть более совершенные разработки – с регуляторами яркости, отслеживающие температуру окружения, поднимающие жалюзи на окнах и прочие.

Конструктивно сенсорный коммутатор выглядит так: 1 – защитная панель из закалённого стекла; 2 – плата размещения сенсорных элементов; 3 – текстолитовая панель с разведённой схемой электроники прибора; 4 – корпус (шасси) выключателя (+)

Мало того, что все эти виды коммутаторов управляются легким прикосновением, так существуют еще выключатели с дистанционным управлением. То есть, выключить светильник или убрать яркость свечения ламп прибора пользователь может, не совершая лишних движений в виде перехода от места отдыха к выключателю.

Что представляет из себя тачскрин?

В современных смартфонах используются емкостные сенсорные экраны. Они представляют из себя стеклянную панель, на которую нанесен слой прозрачного резистивного материала. В углах расположены электроды, которые подают на проводящий слой низковольтное переменное напряжение. Тело человека может проводить через себя электрический ток, а также обладает определенной емкостью. Поэтому во время прикосновения к экрану возникает утечка и место этой утечки определяет контроллер, который использует данные с электродов по углам панели.

В КПК, которые сегодня в продаже почти не встречаются, используются резистивные экраны, в которых помимо стеклянной панели имеется гибкая мембрана. Поверхность между ними заполнена микро-изоляторами. Когда на экран производится нажатие, мембрана и панель замыкаются, после чего контроллер фиксирует изменение сопротивления и преобразует его в координаты прикосновения.

Запомните, емкостный экран не реагирует на нажатие предмета и даже простейшего стилуса (нужен стилус со специальным наконечником), в то время как резистивные экраны реагируют абсолютно на любое прикосновение.

Что такое сенсорное стекло (тачскрин)

Сенсорный экран — устройство ввода-вывода информации, представляющее собой экран, реагирующий на прикосновения к нему.

Сенсорный экран – это устройство ввода и вывода информации посредством чувствительного к нажатиям и жестам дисплея. Как известно, экраны современных устройств не только выводят изображение, но и позволяют взаимодействовать с устройством. Изначально для подобного взаимодействия использовались всем знакомые кнопки, потом появился не менее известный манипулятор «мышь», существенно упростивший манипуляции с информацией на дисплее компьютера. Однако «мышь» для работы требует горизонтальной поверхности и для мобильных устройств не очень подходит. Вот тут на помощь приходит дополнение к обычному экрану – Touch Screen, который так же известен под названиями Touch Panel,сенсорная панель, сенсорная пленка. То есть, по сути, сенсорный элемент экраном не является – это дополнительное устройство, устанавливаемое поверх дисплея снаружи, защищающее его и служащее для ввода координат прикосновения к экрану пальцем или иным предметом.

Использование

Сегодня сенсорные экраны находят широкое применение в мобильных электронных устройствах. Изначально тачскрин применялся в конструкции карманных персональных компьютеров (КПК, PDA), теперь первенство держат коммуникаторы, мобильные телефоны, плееры и даже фото- и видеокамеры.

Однако технология управления пальцем через виртуальные кнопки на экране оказалась настолько удобной, что ею оснащаются почти все платежные терминалы, многие современные банкоматы, электронные справочные киоски и другие устройства, используемые в общественных местах.

Нельзя не отметить и ноутбуки, некоторые модели которых оснащаются поворотным сенсорным дисплеем, что придает мобильному компьютеру не только более широкую функциональность, но и большую гибкость в управлении им на улице и на весу.

К сожалению, пока подобных моделей ноутбуков, называемых в народе «трансформеры», не так много, но они есть.

И наконец самое последнее мобильное компьютерное изобретение человечества с сенсорным экраном – это планшетные компьютеры.

Теперь их выпускают практически все известные фирмы. Например, Apple iPad, HTC, ASUS, Samsung и другие.

В целом, технологию сенсорного экрана можно охарактеризовать как наиболее удобную в случае, когда необходим мгновенный доступ к управлению устройством без предварительной подготовки и с потрясающей интерактивностью: элементы управления могут сменять друг друга в зависимости от активируемой функции. Тот, кто хоть раз работал с сенсорным устройством, сказанное выше прекрасно понимает.

Чем дисплей отличается от экрана, монитора и тачскрина?

Термин «экран» специалисты используют редко, поскольку так можно назвать несколько абсолютно разных элементов – матрицу, тачскрин, иногда даже корпус. С помощью дисплея информация визуализируется, а экраном считается поверхность, на которую необходимые данные проецируются.

Что такое системный блок компьютер и для чего он нужен

Тачскрин – слово, образованное от английского «touchscreen», что означает «сенсорный экран» (панель). Представляет из себя многослойную пленку, которая используется для ввода информации (управление, набор символов, другое). Дисплей же только отображает данные.

Монитор – это устройство, которое соединяется с ПК для визуализации информации, в него могут входить все вышеупомянутые компоненты. Дисплей является частью комплекса механизмов, составляющих монитор (как динамик и аудиоколонка, например).

Положительные и отрицательные качества

«+» и «-» в карманных аппаратах для связи:

Простота использования и универсальность при нажатиях;
Мобильные и иные аппараты могут быть не особо крупного размера, при этом экран будет приятно удивлять своими параметрами;
При ловкости рук и небольшом обучении можно набирать текст любой сложности за считанные минуты;
Возможности растут с каждым годом, что значительно увеличивает пользование и продажи данных устройств.

Не имеется тактильной передачи экрана;
Слишком быстро разряжается батарея при длительном использовании и чрезмерно ярком проценте;
При любом механическом воздействии на тачскрин, могут произойти сбои в работе;
Сенсорный экран не имеет высокого уровня гигиены.

«+» и «-» в стац.устройствах:

Надежность на высшем уровне использования данного рода экранов;
Износостойкость также преобладает над иными типами экранов, имеет высокий уровень пылестойкости, влагостойкости, защищают от небольших ударов.

Не имеется тактильная отдача экрана;
Работа с такими аппаратами, которые находятся на уровне вашего тела, приводят к частым усталостям рук, поэтому их используют только эпизодически (мало, со смыслом, с быстрой работой для удобства использования);
При работе с , в некоторых случаях может произойти заграждение экрана тенью от рук, или самими руками:
При работе с маленькой , могут произойти ошибки в подсчетах, написании, движениях по клавиатуре;
При использовании таких дисплеев в общественных местах, есть риск загрязнения, что также5 может привести к снижению работоспособности тачскрина. В такой ситуации в продаже имеются специализированные средства защиты от влаги, пота, пыли, грязи и т.д.

В ходе проявления данных недостатков
, многие разработчики пришли к выводу, что помимо сенсорного ввода данных, следует создать и обычные кнопки (даже в случае неисправности сенсора, можно пополнить счет или купить билет при помощи кнопочного ввода).

Что такое сенсор, и где он применяется

Современный человек уже не представляет своей жизни без устройств, имеющих сенсорный ввод, настолько прочно вошло в жизнь это изобретение. По статистике, более 90% всего населения Земли хотя бы раз сталкивались с тачскрином, который применяется в разнообразных электронных устройствах и гаджетах:

смартфоны;
планшеты и планшетные компьютеры;

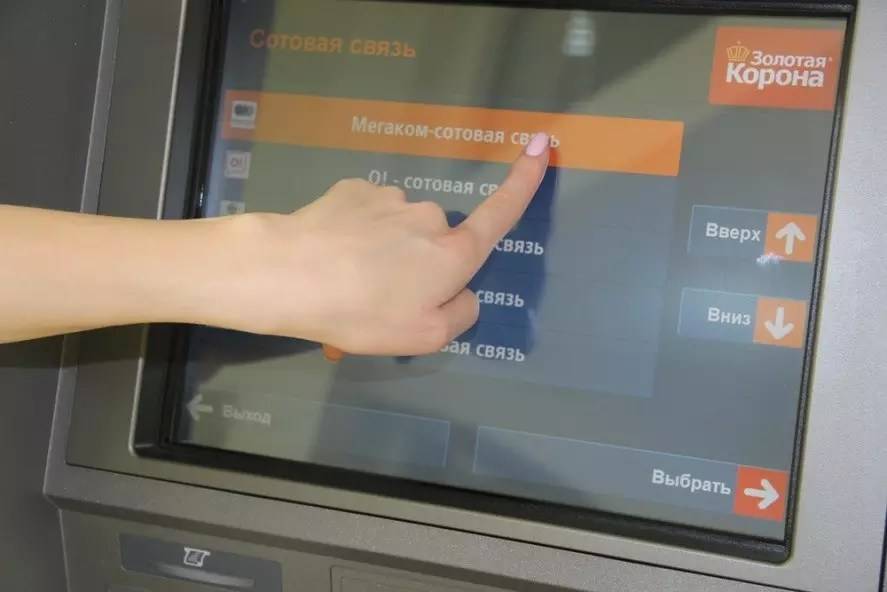

банковские или платёжные терминалы;
устройства для приобретения электронных билетов;
дисплеи (компьютерные, в холодильниках, бытовой технике).

Развитие технологии сенсорного ввода не ограничивается только мобильными устройствами. Существуют разработки, где тачскрин внедряется в значительные по площади поверхности.

К СВЕДЕНИЮ!

Не так давно был анонсирован смарт-стол, поверхность которого представляет собой один большой тачскрин. Подобную столешницу можно применять в качестве мультимедийного . Также несколько лет назад была представлена целая сенсорная стена, при нажатии на любую область которой можно вызвать различные функции.

Интерактивная стена – это технология будущего, в которой также задействован тачскрин Некоторые люди, несведущие в технике, задаются вопросом, что такое тачскрин на планшете и чем он отличается от аналогичного устройства ввода на смартфоне. Ответ на этот вопрос прост – ничем, поскольку принцип работы сенсорного экрана аналогичен, вне зависимости от устройства, в котором он применяется.

Недорогие и качественные смартфоны. В специальной публикации нашего портала мы подробно расскажем о сенсорных недорогих смартфонах. Вы узнаете может ли бюджетный смартфон быть хорошим: преимущества и недостатки, как выбрать смартфон по параметрам: дисплей, память, процессор.

Типы выключателей для дома (бытового применения)

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.

Типы выключателей для дома

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

выключатель с подсветкой для ночного времени
выключатель с таймером отключения.
Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.

И такие бывают

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.

Выводы

Оба этих элемента получили широкое применение в современных устройствах. Есть множество спецификаций и характеристик для каждого из них, но это тема отдельной статьи. А сейчас подведем итоги, что общего между тачскрином и дисплеем, в чем разница между ними.

Объединяет их то, что для вывода информации в обоих случаях чаще всего используются технологии LED и OLED. На более старых устройствах возможны дисплеи на электронно-лучевых трубках, но это скорее исключение.

Различий же гораздо больше. Например, дисплей, в отличие от сенсорного экрана, не способен распознавать касания и жесты для управления приложениями, в то время как тачскрин создан именно для этого. Но для отображения информации возможно использование лучевых трубок, что в наше время практически не встречается вкупе с сенсорными панелями. И дисплей сам по себе является законченным компонентом устройства, в то время как тачскрин используется только в связке с экраном, являясь лишь встроенным в него элементом управления.
