Выключатель света с пультом дистанционного управления

Выключатель-приемник

Устройство представляет из себя сенсорный или кнопочный выключатель света, дополнительно оборудованный приемником радиосигналов. Здесь речь идет как раз о качественном управлении освещением: механическое включение|выключение и управление с пульта не зависят друг от друга. Подобные выключатели встречаются у некоторых производителей электроники, в целом — это достаточно редкое решение, реализованное каким-либо брендом.

Ассортимент подобных устройств невелик, рассмотрим их вкратце.

Из простых устройств можно отметить, например Wookee wk-317e — управление нагрузкой до 500 Вт, радиус действия пульта (по заявлению продавца) 30 метров. Частота радиосигнала 433,92 мГц — стандартная для большинства устройств радиоуправления светом. Выключатель достаточно громоздкий и требует нестандартной установочной коробки (подрозетника). В комплекте идет пульт управления, который по всей видимости, невозможно заменить иным устройством. К сожалению нет данных о том, необходим ли выключателю нулевой проводник.

Выключатели-приемники от Legrand серия Celiane имеют более расширенные опции — могут управляться не только с пульта. Прибор имеет функцию полноценного радиореле, может работать с различными передатчиками — пультами в виде обычного выключателя, датчиками движения и трансляторами интернет-сигнала. Естественно, все эти устройства поставляются этим же производителем. Некоторые модели приемников поддерживают функцию диммирования. Из недостатков следует отметить, что это устройство достаточно сложно найти, а также — выключателю-приемнику необходим нулевой провод. Наличие нуля может стать серьезным препятствием при монтаже в уже оборудованное место под обычный выключатель (ведь нуль не предусмотрен).

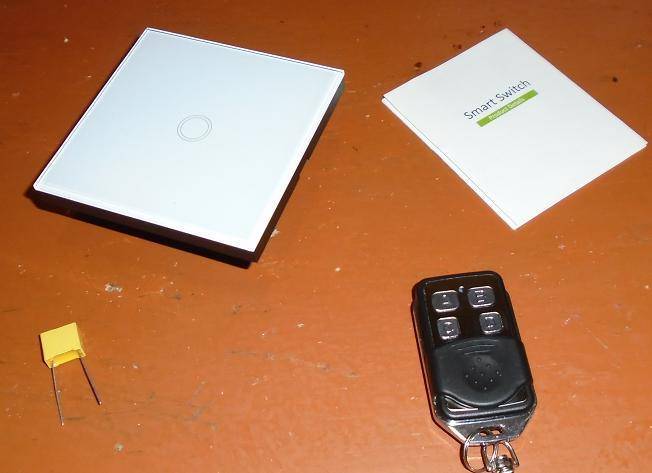

В процессе поиска мне удалось найти лучшее, на мой взгляд решение — выключатель с Алиэкспресс Smart Switch. Выключатель монтируется вместо обычного, нулевой проводник не требуется! Сенсорный выключатель производится в различных расцветках и может иметь до трех независимых групп управления. К устройству приобретается четырехкнопочный компактный пульт или иное устройство (подобно Legrand). Стоит особо отметить — четыре кнопки пульта могут управлять многими группами света и несколькими выключателями, сам выключатель легко программируется на нужную клавишу. Подробнее об этой модели скоро будет небольшой обзор. Прибор не переводится во включенное состояние при перебоях с электричеством.

Помимо легранда и «безымянного» китайского устройства встречаются и другие производители, к примеру Brenin Mount Switch. Этот прибор также может использоваться в составе умного дома — с пультом, различными датчиками и выключателями. Однако получить грамотную техническую консультацию на их, якобы официальном сайте мне не удалось. Есть подозрения, что у них нет диллера в России, а сайт сделали какие-то шарлатаны.

А вот на сайте производителя «умного дома» noolite «Ноотехника» вполне реально получить консультацию грамотного специалиста. Но, к сожалению у них нет готового решения в виде выключателя-приемника. Однако имеется блок SB-1-100 — подключается в разрыв цепи освещения (ноль не нужен), как и вышеописанные устройства, а также подцепляется к любому выключателю кнопочного или обычного типа. Сам блок крепится в монтажной коробке под самим выключателем. Блок совместим со всеми устройствами умного дома noolite — пульты, датчики и беспроводные выключатели. Способен работать в двух режимах (выбирается при монтаже): релейном, когда у выключателя состояние только вкл. или выкл. и диммируемом, когда яркость ламп плавно регулируется.

Все описываемые устройства потребляют мизерный ток из цепи даже при выключенном освещении. Поэтому при использовании энергосберегающих или светодиодных ламп, люстры и светильники необходимо зашунтировать конденсатором 0,1 — 0,2 мкФ. Иначе лампы могут слабо светиться или мигать. Подробнее о свечении и мигании светодиодных ламп

Как правило, шунтирующий конденсатор поставляется вместе с выключателем-приемником.

При помощи вышеописанных устройств очень просто реализуется схема управления светом по принципу проходных выключателей. Выключатель-приемник подключается вместо стандартного выключателя, а остальные точки управления реализуются при помощи дистанционных выключателей (передатчиков). Недостаток такой системы — дополнительные точки управления (передатчики) требуют наличия в них батареек. Ну а неоспоримое достоинство — на передатчики не нужно тянуть проводку.

Схема подключения включателя

Перед тем как начать смену устройств, отключите сначала автомат на щитке. Дальше снимите клавишу старого включателя освещения и открутите распорные винты. После этого отсоедините механизм от электрических проводов и от подрозетника.

На следующем этапе вы увидите 2 провода:

фаза, маршрут которой пролегает от щитка к распределительной коробке,
фаза, которая идет на лампу через ту же распределительную коробку.

На следующем этапе фазу от квартирного щитка необходимо подключить к клемме фаза, а фазу, идущую на лампу, к клемме ноль.

Дальше монтируйте его в подрозетник и закрепите его на 2 распорные лапки.

Тем, кто установил подрозетник современного типа, советуем закрепить рамку еще на крепежные винты.

Теперь остается вставить в рамку сенсор и включить автомат на щитке. На этом включатель освещения готов к эксплуатации.

Удаленные модели, которые предусмотрены для работы со светодиодными или энергосберегающими лампами, подключаются немного иначе. Установку таких устройств нужно выполнять поближе к осветительному источнику. Кроме того, безопасное функционирование этих выключателей невозможно без наличия фазы и нуля.

Некоторые владельцы предпочитают монтировать механизмы освещения с возможностью ДУ под гипсокартоном или полотнами натяжных потолков. Как правило, механизм монтируют между установленной и основной стеной.

Для освещения во дворах чаще всего используют радиоуправляемые удаленные модели. Они могут включать/выключать не одну, а сразу несколько осветительных источников. Дистанционное управление возможно до 100 м.

Если вы планируете установить механизм для управления голосом, то предупреждаем, что монтировать его следует около осветительных источников. Установку можно выполнить также на месте старого устройства, но там должен быть дополнительный провод питания.

Типы выключателей — обозначение на строительных схемах

Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

Обозначение типов выключателей на схеме

Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

Обозначение розеток на схеме

Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Где применяются

Беспроводные выключатели находят применение везде, где необходимо поставить новое или перенести старое переключающее устройство, но в силу каких-то обстоятельств обойтись классическими проводными вариантами невозможно.

В сложных ситуациях возможна установка такого гаджета не только на стене, но и, например, внутри полки шкафа, на зеркале и так далее. На функциональность это не влияет — прибор продолжит функционировать в штатном режиме. Это поможет сэкономить пространство и не тревожиться за эстетическую сторону, если, например, купленный аксессуар окажется не соответствующим общему стилю помещения. Его можно просто спрятать.

Пригодятся дистанционный выключатель света и в случае огрехов с прокладкой проводки. Теперь не придется перекладывать все заново, достаточно разместить в удобном месте действующую «по воздуху» модель, и проблема будет решена.

Рассматриваемый класс аксессуаров набирает популярность в области деревянного строительства. Проводка в деревянном доме требует особых противопожарных мер, а беспроводные приборы помогают сократить количество потенциально опасных кабелей. Кроме того, в случае с открытой проводкой последняя более уязвима к повреждениям, а модули беспроводного типа в значительной степени устраняют вероятность обрывов, замыканий и прочих неприятностей. Хотя остающиеся проводными коммуникации по-прежнему нуждаются в мерах защиты.

Настоящим спасением станет «воздушный» выключатель в домах со множеством комнат или разделенных на локации помещениях с отдельными типами освещения. Не понадобится ставить множество отдельных устройств — достаточно обойтись одним-двумя (например, многоклавишными) и связать их с нужными осветительными приборами, после чего активировать нужные сегменты по мере надобности.

Еще один вариант использования беспроводных выключателей света — отремонтированные помещения. Когда ремонт закончен, а на стены нанесено финальное покрытие (будь то ламинат, обои, краска или что-то еще), добавить к обстановке какие-то функциональные компоненты электропроводки бывает затруднительно. В том числе и выключатель — это требует демонтажа отделки, штробления и прочих манипуляций. Беспроводной переключатель решает эту проблему — его достаточно лишь разместить в нужном месте с минимум затрат времени и сил, и без вреда новому интерьеру.

То же касается и помещений с исторической ценностью, где нельзя проводить масштабных вмешательств и изменений в обстановку. Дистанционные выключатели без труда «маскируются» в мебель и предметы, и обеспечивают комфортное управление уровнем освещения.

Не обойтись без современной системы управления освещением и в крупных коммерческих помещениях, конференц-залах и прочих местах с большими площадями. Она даст возможность включать свет на всей территории с одного устройства, в том числе и находясь за пределами здания. Эта же система позволяет и отслеживать свой статус, а самые продвинутые образцы даже имеют функцию подсчета затраченных киловатт.

PS WF-E2

Двухканальный выключатель, управляемый через Wi-fi. Возможно дистанционное управление. Позволяет включать/выключать подключенные светильники, используя установленное на смартфоне приложение или непосредственно с устройства.

WIFI выключатель двухканальный сенсорный PS WF-E2 в обзоре умных выключателей

Поддерживает голосовое управление Google Assistance, Алиса и Amazon Alexa. Приложение для работы — TuyaSmart. Wi-fi модуль требует подключения и нулевого, и фазного проводов. Выполняется в белом и золотом цвете.

голосовые помощники Алиса, Google Assistance, Amazon Alexa;
возможность ручного управления;
работа по таймеру;
возможно использование в неотапливаемых помещениях.

работа с Wi-fi только 2,4 ГГц;
не подходит для эксплуатации при наличии конденсата;
дорогой.

В чем различия диммеров

Существует немало параметров, на которые следует обратить внимание при выборе приспособления. Некоторые устройства подходят для большинства разновидностей лампочек, в то время как другие используются только в сочетании с диммироидными

Приобретая выключатели с регулятором яркости, нужно обратить внимание на тип монтажа

Они могут быть для наружной и внутренней установки, а также на DIN-рейках

Приобретая выключатели с регулятором яркости, нужно обратить внимание на тип монтажа. Они могут быть для наружной и внутренней установки, а также на DIN-рейках

Кроме того, такие приспособления различаются в зависимости от способа управления и исполнения

Светорегуляторы подразделяются и по способу регулирования

Кроме того, такие приспособления различаются в зависимости от способа управления и исполнения. Светорегуляторы подразделяются и по способу регулирования.

По типу монтажа

Наружное крепление диммера является наиболее простым. Такие выключатели представляют собой небольшую коробочку, в которой присутствуют все элементы регулятора. Для установки такого типа светорегуляторов нет необходимости высверливать в стене нишу. Коробка может крепиться непосредственно на стену.

Наружные светорегуляторы наиболее часто используется при обустройстве системы освещения в промышленных помещениях, где красота дизайна не является приоритетом. Кроме того, такие устройства используются при оформлении интерьера в урбанистическом и других стилях, когда наружная проводка подчеркивает замысел дизайнера.

Внутренние диммеры бывают 2 типов. К первому относятся устройства, представляющие собой коробку, установка которой требует высверливания ниши. После монтажа верхняя часть коробки не выступает над поверхностью стены. Ко второму типу относятся приспособления, предназначенные для подключения точечных светильников, в которых присутствуют светодиодные лампочки. Такие устройства отличаются небольшими размерами и крепятся при монтаже проводки. Данные портативные диммеры имеют дистанционное управление.

Модульный светорегулятор для светодиодных ламп устанавливается на DIN-рейках. Устанавливается данный диммер в распределительных щитках, но может применяться и для регулировки освещения и создания световых эффектов. Такие устройства используются при создании системы «Умный дом». Установка светорегулятора выполняется в монтажную коробку. Диммер управляется пультом дистанционного управления, т.к. он не выходит на поверхность.

По исполнению

В зависимости от типа исполнения регуляторы яркости света могут быть:

поворотно-нажимными;
поворотными;
кнопочными;
сенсорными.

К самым простым вариантам относится поворотный тип диммера. Он отличается простым функционалом. Регуляция яркости осуществляется за счет круглой поворотной шашки или ручки. Ее вращение происходит по и против часовой стрелки.

Поворотно-нажимной тип почти не отличается от поворотного. При одном нажатии свет загорается с той яркостью, которая была выставлена в последний раз. Поворотный рычаг или шашка используется для регулировки яркости.

Кнопочный тип внешне похож на стандартный выключатель. На регуляторе присутствуют 1 или 2 кнопки. Нажимая на них, можно быстро установить необходимую яркость. Такая конструкция является простой и надежной, но выглядит современной.

Сенсорные диммеры являются наиболее технологичными. Их дизайн может быть самым разным. Сенсор может быть ровным, представлен кружком и т.д. Приборы могут быть использованы при оформлении большинства вариантов интерьеров. Выглядят такие диммеры красиво, но при поломке нередко требуется менять прибор.

По способу регулировки

Диммеры переменного тока подразделяются по принципу регулирования работы. Диммер с отсечкой по переднему фронту – самый дешевый и распространенный. Схема его проста: внутри на нагрузку происходит подача только полуволны, в то время как ее начало срезается. На лампочку подается нагрузка с заданной амплитудой, а затем наблюдается ее затухание, когда синусоида проходит через ноль.

Второй вариант – диммер с отсечкой по заднему фронту. В этом случае регуляция яркости происходит не с «нуля», а в заданном диапазоне. Кроме того, в отдельный класс выделяются светильники с уже установленными регуляторами. Они регулируются за счет кнопок или пульта.

Схема подключения

Прежде чем установить выключатель, демонтируйте с него сенсорную панель, сняв пару боковых креплений. Далее соедините рамку изделия парой проводов с кнопкой сенсора. Проводка, которая размещается с рамочной стороны выключателя, присоединяется к зажимам клемм путем спаивания.

Схема подключения сенсорного выключателя света с пультом

Дальше фазу от щитка нужно подключить к клемме с фазой. А идущий на лампу 0 — к нулевой клемме. После этого — вмонтировать новый выключатель в подрозетник, закрепив его, как обычный, распорными лапками. Рамку можно закрепить еще и на винты. Остается вставить сенсор, включив автомат. После этого можно включать освещение.

Порядок самостоятельного подключения

Работы по монтажу приёмного устройства на оконечной стороне радиоканала должны проводиться квалифицированным специалистом или пользователем, хорошо освоившим основы электротехники и электроники.

Важно! Перед тем, как подключить исполнительный модуль в разрыв линии питания, в первую очередь, необходимо обесточить с помощью соответствующего защитного автомата. Отметим также, что порядок врезки в линию в этом случае несколько отличается от традиционного способа включения

Дело в том, что к обычному клавишному изделию подводится только фазный провод, в разрыв которого подключается сам механизм

Отметим также, что порядок врезки в линию в этом случае несколько отличается от традиционного способа включения. Дело в том, что к обычному клавишному изделию подводится только фазный провод, в разрыв которого подключается сам механизм.

Для того чтобы исполнительный модуль системы с ДУ работал правильно, к нему необходимо подвести не только фазу, но ещё землю или нулевой провод. Лишь при такой подводке он способен полностью справляться со всеми своими функциями

Таким образом, прежде чем установить дистанционный переключатель, очень важно сначала полностью разобраться с подходящими к нему проводами (включая проводники, идущие на нагрузку)

Обратите внимание! Под понятием «нагрузка» в данной ситуации подразумевается любой осветительный прибор (люминесцентная лампа, светильник, комнатная люстра или целый комплекс осветительных приборов). При большом количестве отдельных нагрузок, подключаемых к управляющей системе, фазовый провод каждой из них заводится на соответствующую выходную клемму исполнительного модуля

При большом количестве отдельных нагрузок, подключаемых к управляющей системе, фазовый провод каждой из них заводится на соответствующую выходную клемму исполнительного модуля.

Схема подключения ДУ на 2 фазные группы

По завершении самостоятельного монтажа (перед подачей напряжения 220 Вольт в линию питания) рекомендуется ещё раз проверить электрические соединения и убедиться в надёжности всех рабочих контактов.

В заключение отметим, что дистанционные выключатели всё чаще используются при обустройстве систем освещения современных жилых помещений и офисов. Конструкции рассмотренного класса при их скрытном размещении создают комфортные условия для управления светом в доме, а также предоставляют возможность комбинированного применения подсветок на основе разноцветных светодиодных лент.

3 лучших диммерных переключателя

1) Диммерный переключатель Insteon Remote Control

Если вы хотите удаленно управлять своими умными выключателями света из любого места, не тратя целое состояние, этот серьезный диммерный переключатель идеально подходит для всех обычных переключателей в стиле лопастей.

Вам не понадобится провод C, поэтому он отлично подходит для старых домов, потому что этот дополнительный нейтральный провод устраняет общий барьер для входа в интеллектуальные выключатели света.

Если вы хотите использовать своего любимого цифрового помощника, вам понадобится соответствующее устройство, а также концентратор Insteon, который пригодится не только для умных переключателей света. Если вы планируете расширить границы своего умного дома, концентратор станет важным вложением.

Если вы не чувствуете необходимости в концентраторе, вы просто настраиваете виртуальную трехстороннюю цепь, соединяющую ваш коммутатор с клавиатурой, датчиком движения или другим переключателем Insteon. Выбор этого маршрута не требует дополнительных вложений.

Управление упрощено, поэтому вы можете использовать одно касание для управления несколькими устройствами. Вы можете легко настраивать скорость затемнения и расписание, даже если вы не большой любитель технологий. Добавление датчиков Insteon делает ваш дом еще более безопасным и функциональным.

Не требуется нейтральный провод, поэтому идеально подходит для большинства домов
Получите голосовое управление с помощью Alexa или Google Assistant через концентратор Insteon
Легко прикручивается к контроллеру температуры и удаленному доступу с камеры

2) Умный WiFi диммер Leviton Decora

Очень удобный беспроводной подход к интеллектуальным переключателям света, диммер Leviton позволяет вам работать без стороннего концентратора.

Все, что вам нужно, это приложение Leviton, доступное как для iOS, так и для Android, и вы сможете приглушить свет со своего телефона или с помощью Alexa. Для голосового управления вам понадобится устройство Echo, а затем попросите вашего цифрового помощника приглушать свет по запросу.

Существует широкий выбор настенных тарелок, которые можно сочетать с любым интерьером, и есть ряд наборов для смены цвета на выбор. Вы можете настроить каждый элемент вашего умного освещения с помощью Leviton.

Идеально подходит для светодиодных фонарей и является простым способом начать работу с интеллектуальным освещением, вам понадобится провод C.

Подключение к Wi-Fi, поэтому концентратор не требуется
Отлично подходит для светодиодов малой мощности
Полный контроль Alexa с использованием включенных устройств

3) Настенный выключатель HomeSeer

Если вы ищете интеллектуальный выключатель света Z-Wave, который будет работать со SmartThings, настенный выключатель HomeSeer – отличный выбор для всех типов источников света, включая светодиоды.

Вы получите всю надежность, которую ожидаете от связи Z-Wave, и беспроблемную интеграцию с другой интеллектуальной бытовой техникой.

Несмотря на то, что вы можете использовать любой контроллер, проприетарные HomeTrollers обеспечат превосходный опыт и позволят вам легко использовать все функции.

Этот умный выключатель света становится самостоятельным, когда вы включаете его в свою экосистему HomeSeer. Используйте манипуляторы для настройки нескольких событий и нажмите в комбинации, чтобы запустить ряд событий.

Несмотря на незначительную обратную связь с мерцанием, переключатель HomeSeer хорошо работает со светодиодами и представляет собой доступный и эффективный способ повысить интеллект ваших переключателей света.
