Как сооружается выгребная яма из бетонных колец: схемы + пошаговое руководство

Почему лучше всего выгребную яму делать из бетонных колец

С бетоном такого не произойдет

В качестве выгребной ямы можно приспособить любую емкость. Ее иногда выкладывают прямо на месте, из различных штучных материалов — или используют монолитный бетон. Но сборка из бетонных колец имеет неоспоримые преимущества.

Перечислим их:

1. Работу по устройству выгребной ямы можно выполнить за несколько часов.
2. Если приобрести бывшие в употреблении кольца и плиты, то цена строительства будет минимальной.
3. Бетон долговечен, выгребная яма из него простоит долгие годы.
4. Работы по возведению не требуют особой квалификации, их легко можно произвести своими руками.
5. Бетон устойчив к повышенной влажности и почти всем агрессивным веществам, содержащимся в фекалиях.
6. Бетонные стенки, вместе с правильно сделанной гидроизоляцией, надежно защищают окружающую почву и грунтовые воды от проникновения нечистот.
7. Бетонные кольца и плиты имеют значительную прочность. При необходимости уличный туалет можно поставить прямо над ямой. Не страшны и просадки или подвижки грунта, которые могут разрушить другие конструкции.

Вначале определяем место

Некоторые требования к размещению выгребной ямы

Как при любых строительных работах, нужно сразу определиться с местом возведения сооружения. Для выгребной ямы следует ориентироваться на следующие критерии.

• Располагать ее желательно дальше от жилых строений и особенно кухни, минимальное расстояние от построек не менее 5 метров.
• Чтобы не мешать соседям, от ямы до забора должно быть не меньше 2 метров.
• По санитарным нормам, выгребная яма должна отстоять от колодца на расстояние:

1. минимум 20 метров, если почва глинистая;
2. 30 метров — суглинок;
3. супесь — 50 метров.

• Выбирать сухое и желательно возвышенное место, так как по правилам от дна до отметки грунтовых вод должно быть не менее метра.
• Место, где будет располагаться выгребная яма, не должно подтапливаться при дождях и во время таянья снега, иначе придется откачивать не только нечистоты, но и их.
• Не должны мешать и подземные коммуникации — водо- и газопровод, силовые и телефонные кабеля. Не забывайте: у всех у них есть охранные зоны, в которых запрещено проведение земляных работ.
• Помешают и рядом стоящие деревья и кустарники. У некоторых из них корни отходят на значительное расстояние от ствола, и могут при своем росте повредить сооружение. Если нет выбора, то придется их удалить.
• Максимально близко должен находиться или планироваться выход внутридомовой канализации. Чем больше он отдален, тем больше придется углубляться в землю. Так, самотечные коллекторы должны иметь уклон, а ввод их в яму должен быть выше отметки максимального ее наполнения.
• К выгребной яме должен быть удобный подъезд для ассенизационных машин, в том числе и большой вместимости.

К яме должен быть обеспечен подъезд ассенизационной машины

Такой длинный рукав — большая редкость

Определяем размеры

Определение размеров — это практически и есть проектирование нашей конструкции. Инструкция, как рассчитывается схема выгребной ямы из бетонных колец, следующая.

Нам потребуется немного знаний геометрии

Определяем объем

Количество стоков примерно равно количеству потребленной воды

Можно воспользоваться данными из квитанций

Сразу нужно определить, какое количество стоков будет в яме максимально накапливаться. Для этого не нужно точных расчетов, установки специального счетчика или замеров объема всех нечистот, образующихся в доме.

Все дело в том, что 99 % стока — это та вода, которая пришла в дом (по такому принципу коммунальники выставляют счета за водоотведение).

Поэтому выполняем следующие шаги:

1. По показаниям водомера определяем, сколько воды вы потребили за промежуток времени (например, за месяц). Если счетчика воды нет, то можно посмотреть квитанции — нормативы по которым выставляется счет довольно точные.
2. Узнаем, сколько воды мы потребляем за день простым делением. Например, 3 кубометра делим на тридцать дней месяца, получается 100 литров в день.
3. Умножаем полученное число на количество дней между заказами ассенизационной машины. Например, мы можем вызывать машину раз в полтора месяца. Но делаем еще запас на всякие непредвиденные обстоятельства в две недели. Итого получаем сто литров, умноженные на шестьдесят дней. Получаем, что нам нужна выгребная яма из бетона для сточных вод, объемом не менее 6 кубических метров.

В крайнем случае, в расчет можно взять примерный объем в 1 кубический метр на проживающего в доме человека.

Как построить септик на даче

Какой бы большой ни была выгребная яма, со временем её фильтрационные и поглощающие способности уменьшаются из-за частиц жира и грязи, которые забивают дренажные поры. Избежать этих недостатков и практически избежать откачки можно, установив на даче септик. Простую, а главное, долговечную и эффективную конструкцию можно соорудить из бетонных колец, которые имеют вполне доступную цену.

Проектирование и расчёт

Схематическое изображение трёхкамерного септика

Приступая к строительству, определяют объём отстойников сооружения. Чтобы определить этот параметр, надо знать количество сточных вод, которые образуются на даче за сутки. Точно измерять эту величину не требуется, достаточно принять расход в 150 литров на одного члена семьи и добавить водопотребление каждой единицы бытовой техники, подключённой к системе канализации.

Объем приёмного резервуара должен вмещать трёхкратный объем суточного канализационного сброса. Для семьи из четырёх человек потребуется первичная камера объёмом около 2.5 куб. метров, то есть практически три стандартных бетонных кольца высотой 890 мм и диаметром 1 м. При строительстве септика можно воспользоваться готовыми чертежами и схемами. Если же они чем-то вас не устраивают, составляя свой проект, не забывайте о правильном соотношении размеров сооружения и необходимости обеспечить полную герметичность приёмной камеры.

Инструменты и материалы

Для изготовления 3-камерного септика понадобятся:

• бетонные кольца — 9 шт.;
• крышки с люками — 3 комплекта;
• отрезки канализационных труб диаметром 110 мм;
• цемент;
• щебень;
• песок;
• арматура или стальной пруток;
• гидроизоляция;
• лопаты и вёдра;
• ёмкость для приготовления раствора;
• перфоратор.

Как сделать септик из бетонных колец

1. Воспользовавшись услугами экскаватора или обратившись за помощью к друзьям или родственникам, необходимо выкопать котлован. Его размер должен обеспечить возможность нанесения гидроизоляции на внешние стенки сооружения.

2. Дно ямы выравнивают и уплотняют, после чего сооружают амортизационную подушку. Для этого насыпают 30-сантиметровый слой песка и тщательно его утрамбовывают, после чего дополнительно поливают водой.

3. На расстоянии не менее 5–7 см от дна котлована устанавливают армопояс, после чего заливают бетонное основание для двух камер. Если есть возможность приобрести кольца, выполненные с днищем, воспользуйтесь ею. Это позволит сократить время строительства и обеспечит хорошую герметизацию днища.

4. После схватывания бетона, при помощи подъёмного крана или лебёдки устанавливают кольца двух первых камер. Для увеличения герметичности сооружения на верхний срез нижнего кольца наносят слой цементно-песчаного раствора, а сами кольца после монтажа дополнительно фиксируют металлическими пластинами. Это позволит избежать смещения или разрушения элементов септика при подвижках грунта.

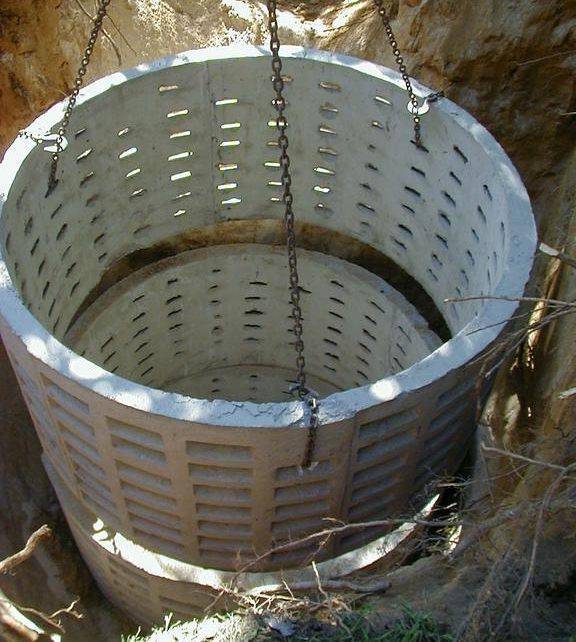

5. Третья камера представляет собой фильтрационный колодец, поэтому для неё используют перфорированные кольца. Кроме того, под последним резервуаром обустраивают дренажную подушку, для чего засыпают днище слоем щебня толщиной не менее 50 см.

6. После монтажа всех камер монтируют систему перелива, для чего перфоратором проделывают отверстия в боковых стенках резервуаров. Труба, которая соединяет первую и вторую камеру, устанавливается на 20 см ниже точки входа канализационной магистрали. Место вхождения перелива в третью ёмкость должно находиться ещё на 20 см ниже.

7. На верхние кольца монтируют крышки резервуаров.

8. Все стыки колец и места прохождения труб тщательно герметизируют цементным раствором, а после его высыхания дополнительно наносят битумную мастику. Обработку мест примыкания выполняют как внутри септика, так и снаружи, обеспечивая полную герметичность конструкции. Герметизировать стыки в последней камере нет необходимости, поскольку её функция — отводить очищенные стоки в грунт.

9. На крышки резервуаров устанавливают люки, после чего септик засыпают грунтом.

При большом количестве стоков септик подключают к фильтрационным полям. Они представляют собой систему перфорированных труб, установленных под уклоном в песчано-щебневом слое. Двигаясь самотёком от последней камеры септика, вода проходит дополнительную очистку. Главное, чтобы расстояние от полей фильтрации до грунтовых вод составляло не менее 2 м, иначе будут нарушены требования природоохранного и санитарного законодательства.

Проведение расчетов

Рассчитать требуемый объем резервуаров можно на примере семьи, состоящей их четырех человек. В среднем на жизнедеятельность каждого из них расходуется 200 л воды в сутки, что составляет суммарный объем 0,8 м³. Если в доме гостят друзья или родственники, то общий сброс может достичь 1,5 м³. При проектировании закладывается показатель, равный трем суточным объемам стоков. То есть, необходимо заложить колодец емкостью 4,5-5,0 м³.

Далее следует определиться с кольцами. Их условная емкость рассчитывается по простой математической формуле путем умножения квадрата внутреннего радиуса на 3,14.

В результате получаем такие данные для стандартных труб высотой 90 см со следующим сечением:

• 100 см — 0,7 м³;
• 150 см — 1,4 м³;
• 100 см — 2,8 м³.

Таким образом, потребность в кольцах только для сбора жидкости будет следующая:

• 100 см — 7 шт;
• 150 см — 4 шт;
• 100 см — 2 шт.

Это только потребность в ЖБИ для строительства первого резервуара.

Для возведения фильтрующего колодца потребуется на 1 кольцо больше. Нижнее изделие будет использоваться для засыпки щебня и песка. Именно столько нужно этих материалов, чтобы обеспечить качественную очистку стоков.

Как рассчитать объем емкости

Для более точного .

Стремясь организовать в загородном доме наиболее комфортабельные условия для проживания, владельцы организуют все условия, присущие городским условиям, включая канализацию. В большинстве случаев загородные населённые пункты небольшого размера лишены возможности использовать централизованные канализационные сети ввиду их отсутствия.

Смотреть видео

Септик из бетонных колец своими руками. Канализация в доме

Watch this video on YouTube

Это мероприятие довольно затратное, и чем больший объем стоков необходимо перерабатывать, тем большие затраты понадобятся на их сооружение. По этой причине расчёт необходимой мощности при устройстве канализации своими руками из бетонных колец – задача актуальная.

Самыми популярными конструктивными решениями для локальной канализационной системы являются бетонные кольца или цельные ёмкости из пластика. Они устанавливаются последовательно и состоят из 2-4 секций, выполняющих различные задачи. Соединение между ними производятся трубами.

Функционально они действую следующим образом:

1. Первая ёмкость называется накопителем и предназначена для отстаивания массы стоков от твёрдых и более тяжёлых компонентов. Они оседают на дно сосуда и удаляются по мере накопления.
2. Вторая ёмкость предназначается для биологической обработки сточных вод. Для этого используются специальные культуры бактерий, которые вносятся в сосуд по мере необходимости. На ее дне образуется осадок, называемый активным илом, в котором возобновляется бактериальный состав. По мере необходимости производится откачка этого состава, причём определённая часть массы оставляется для дальнейшего использования.
3. В третьей секции производится аэрация стоков пропуском через неё распылённого воздуха при помощи компрессора небольшой мощности. Здесь происходит до окисление стоков. Воздух также выступает катализатором биологической активности бактериальной составляющей.
4. Дальнейшая очистка происходит в фильтрующем колодце. Для его изготовления используются бетонные кольца с перфорированными стенками – в нижней части и верхнее сплошное кольцо, накрываемое бетонной же крышкой с проёмом для прохода внутрь.

Правильно организованная очистная система обеспечивает степень очистки стоков до 98%. Такую воду можно смело использовать для полива огорода, мойки автомобилей и другие хозяйственные нужды. Активный ил представляет собой очень эффективное удобрение.

Базовой основой для расчёта объёма отстойника является среднестатистическая величина потребления для одного человека, которая составляет 200 литров воды в сутки.

Смотреть видео

септик из бетонных колец своими руками от а до я в одном видео

Watch this video on YouTube

При расчёте эту норму надо умножить на численность проживающих.

Таблица объёма емкости для загородного дома

Число проживающих	2 — 3	3 — 4	5- 7	8- 9
Полезные объёмы	1,8	2,4	4	5,4

Приведённая таблица применима для двух-трёх камерных септиков.

Данные из таблицы являются ориентировочными. Фактический расход воды, а, следовательно, и объем зависит от состава, применяемого в быту оборудования. Наличие в доме сауны, джакузи, стиральной и посудомоечной машин в заметно увеличивают потребление воды.

Пример выполнения расчёта объёма потребления

Предположим, что в доме постоянно проживают 4 человека. Тогда прикидочный расчёт объёма потребления будет выглядеть следующим образом:

1. Определяем общий расход жидкости за сутки – 4 х 0,2 = 0,8 кубометра.
2. Учитывая норматив по минимальному пребыванию сточной воды в отстойнике не менее 3-х суток, получаем размер его ёмкости – 0,8 х 3 = 2,4 кубометра.
3. Если предполагается использовать стандартные кольца «15-9», внутренний диаметр которых составляет 1,0 метра а высота 0,7 получаем объём содержимого одной секции 1, 64 м. Таким образом, полная двухкамерная ёмкость составит 3, 28 куба.

Следует учесть, что в реальности объем несколько ниже, поскольку высоту нужно брать не в размере кольца,  по расстоянию между дном и краем переливного отверстия. Но это определится только при составлении проекта наружной канализации и тогда расчёт надо будет проверить по реальным размерам.

Смотреть видео

СЕПТИК из бетонных колец без запаха !!! A septic tank of conkrete rings without salena !!!.

Watch this video on YouTube

Полученные данные говорят о наличии определённого запаса пропускной способности наружной канализации, но он пригодится, если придётся принимать гостей.

Очистка

Обустройством выгребной ямы ее эксплуатация только начинается, поэтому важно знать, как очистить выгребную яму, без откачки это сделать сложно. Если яма имеет фильтрующее дно, то желательно регулярно использовать препараты для выгребных ям химического или биологического типа. Они превратят твердые фекальные массы в жидкость, и она уйдет через слой фильтрации

Они превратят твердые фекальные массы в жидкость, и она уйдет через слой фильтрации.

Если яма с дном, то тут тоже будут полезны упомянутые средства, но они только уберут характерный запах и несколько уменьшат в объемах стоки, на регулярность откачки это практически не повлияет, так как жидкости деваться просто некуда.

Бетонные кольца для выгребной ямы

Для постройки очистного резервуара чаще всего используют изделия диаметром 1 м. Для небольшого дома обычно организуется яма глубиной до 3 метров. Таким образом, для её постройки необходимо 3 кольца высотой в 1 м.

Для организации выгребных ям, которые должны очищать стоки в больших домах, используются изделия больших диаметров. Промышленность выпускает кольца диаметром до 2,5 м.

На строительном рынке представлены бетонные кольца двух типов: плоские и с замком. В первом случае изделие имеет плоский верхний край, а во втором – в торце выполнены элементы замкового соединения типа паз-гребень.

Бетонное изделие с замковой системой

При производстве конструкции используется цемент марки не менее М500. Кроме этого предусматривается армирование бетонного кольца стальной арматурой.

Для упрощения постройки выгребной ямы из бетонных колец промышленность выпускает изделия с уже готовым дном, а также с крышкой.

Преимущества бетонных изделий:

• высокая скорость строительства септика;
• армированная конструкция имеет длительный срок эксплуатации;
• не разрушается под воздействием высоких и низких температур;
• простота монтажа;
• небольшая стоимость.

Недостаток бетонных изделий – большой вес конструкции, поэтому при доставке конструкции и монтаже требуется использование специальной техники.

Конструкции могут отличаться формой: круглой или квадратной.

Виды современных выгребных ям

Сегодня функциональная нагрузка сливной ямы заметно выросла, так как наличие домашней канализации и элементарной системы подачи холодной воды увеличивает объем стоков в несколько раз.

В связи с этим появились новые модификации канализационных сооружений, более объемные и совершенные с точки зрения переработки отходов.

Схема дачного туалета из прошлого века. Роль гидроизоляционной защиты играет простой глиняный замок, следовательно, существует риск проникновения канализационных отходов в почву (+)

Вспомните, как раньше выглядела сливная яма – небольшой колодец, в который методично сливали все отходы до полного его заполнения. Стенки колодца выстилали досками, выкладывали камнями или укрепляли другим подручным материалом. Когда уровень стоков становился максимальным – вызывали ассенизаторскую машину для откачки.

Если установлен накопительный септик — герметичная емкость, которая периодически опустошается с помощью ассенизаторов. К месту его монтажа необходимо провести подъездную дорогу (+)

Конечно, ни о какой экологии или защите среды от загрязнения в те времена речи не шло. Но сегодня все хотят сохранить чистоту почвы на участке, поэтому строго следят за герметизацией очистных сооружений.

Производители выбирают материалы, которые не требуют длительной установки или специальной гидроизоляции. Примером современных моделей служат объемные полимерные резервуары.

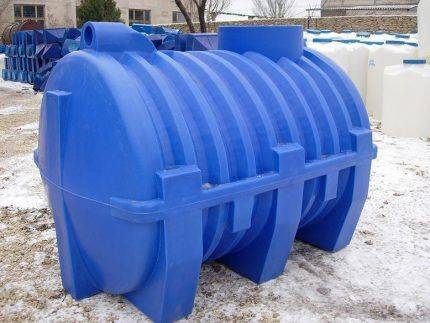

Большая пластиковая емкость – это своеобразный отстойник с одной, двумя или более камерами для канализационных сливов. Переработка стоков в них осуществляется с помощью анаэробных микроорганизмов

Не потеряли популярности монолитные одно- и двухсекционные сооружения из бетона, а также установки из одного, двух или даже трех бетонных колодцев. Выбор объясняется относительной простотой монтажа (заливки) и приличным (до 30 лет) сроком службы.

Схема простейшего септика для дачи — фильтрующего колодца из бетонных колец с пропускающим и очищающим стоки гравийно-песчаным дном, трубой вентиляции и люком для прямого доступа (+)

Смысл выкладывать шахту кирпичом исчез, потому что установить несколько колец гораздо проще, чем создавать прочную кирпичную кладку. Основным качеством новых устройств становится герметичность, предохраняющая почву от загрязнения стоками.

Устройство выгребной ямы

Определившись с объемом и месторасположением выгребной ямы можно приступать к ее строительству. Сначала копают котлован. Это можно сделать вручную или с помощью арендованного экскаватора. Дно вырытого котлована необходимо подготовить в зависимости от выбранного вида выгребной ямы. Если принято решение, как сделать выгребную яму из бетонных колец без дна, тогда надо устраивать подушку из щебня. Если же выбрана герметичная конструкция, то дно колодца надо забетонировать или использовать специальное готовое кольцо с днищем.

Размеры и геометрия ямы, выкопанной экскаватором будут намного больше требуемого, что повлечет за собой расход щебня на засыпку пустот

После того, как бетон на дне котлована застынет, можно начинать укладывать кольца. Так как бетонные кольца довольно тяжелые, то для их монтажа используют лебедку или подъемный кран. Кольца должны устанавливаться точно стык в стык. После установки колец в сливную яму выводят канализационную трубу из дома.

Сверху вся конструкция закрывается бетонной плитой с отверстием для технического обслуживания. В отверстие устанавливается чугунный люк с полимерной изоляцией для герметичности

Особое внимание следует уделить гидроизоляции канализационного колодца. Для этого выполняют проникающую и обмазочную (жидким стеклом и мастиками) гидроизоляцию колец

Стыки между кольцами заполняют цементным раствором с добавлением жидкого стекла. Завершают строительство выгребной ямы обратной засыпкой котлована с послойным уплотнением.

В том случае, когда делается выгребная яма в частном доме, схема которой предусматривает две камеры, то первую емкость из бетонных колец гидроизолируют и делают дно, а при сооружении второй кольца укладывают или на грунт, или на подушку из гравия и песка без герметизации стыков.

Обустройство канализации для частного дома можно выполнить самостоятельно или заказать бригаде строителей монтаж выгребной ямы из бетонных колец. Цена установки в последнем случае будет зависеть от схемы и размеров конструкции. Например, сливная яма из трех колец КС-10-9 обойдется примерно в 25 000 рублей. Такая же яма, но в комплекте с дренажным колодцем из двух колец будет стоить 35 000 рублей.

Специалисты считают, что выгребные ямы из бетонных колец могут служить 100 лет. Их доводы основываются на том, что бетон очень долговечный строительный материал и замечательно выдерживает процессы гниения и брожения, проходящие в сточных водах.

Как происходит устройство сливной ямы из бетонных колец своими руками показано в видео:

https://youtube.com/watch?v=wRf1bgS4XlQ

Принцип работы двухкамерного септика

Принцип работы септика из бетонных колец заключается в использовании силы тяжести, благодаря которой твердые органические отходы оседают на дно сосуда, а частично очищенная от них жидкость проходит процесс фильтрации. Механизм работы очистного сооружения основан на различных функциях, которые выполняют два сообщающихся сосуда, которыми являются колодцы из бетонных колец.

Каждый отсек предназначен для определенных задач:

1. В него стекают бытовые стоки по проложенной из дома сточной трубе. Стоки отстаиваются, во время этого процесса происходит ее разделение на жидкие и твердые фракции. Твердые части оседают на дно и постепенно спрессовываются, образуя плотный осадок. Его объем увеличивается довольно медленно, по достижении уровня сливной трубы ил необходимо удалять. Осветленная вода перетекает в соседний сосуд.
2. Здесь происходит фильтрация и конечная утилизация бытовых стоков. Дно кольца обустраивается фильтром, который задерживает остатки органических соединений содержащихся в воде. Если грунт плотный или глинистый, то ко второй камере подсоединяются перфорированные трубы, выходящие на дренажное поле. В итоге, в почву поступает практически полностью очищенная жидкость, безвредная для окружающей среды и людей. Фильтр изготавливается из песка, щебня и гранитного отсева. Мощность такого слоя составляет до 1 м³ в сутки.

Такое устройство септика обеспечивает низкий объем фекальной массы, так как большая часть стоков фильтруется и уходит в грунт. Благодаря этому откачка проводится намного реже, что снижает финансовую нагрузку, связанную с вызовом ассенизационной машины. Сделать можно и самостоятельно, складируя ил в выгребную яму. За год-два он превратится в питательный и безопасный компост.

Повысить качество очистки жидких отходов можно с помощью добавления в первую емкость аэробных и анаэробных бактерий. Эти микроорганизмы успешно перерабатывают фекальные стоки в безопасные для природы и человека питательные вещества. Полученную в результате работы бактерий воду можно использовать для хозяйственных нужд, а осадок сразу добавлять в грунт, повышая его плодородность.

Монтаж переливного септика из бетонных колец (две камеры)

Железобетонные кольца выбираются в соответствии с объемом септика. Накопитель можно собирать, как из колец диаметром 1м , так и 2м. Все зависит от объема и желания владельца. Бетонные изделия лучше приобретать с пазами, для крепления. Также потребуется дно и крышка.

Вырыть два котлована, требуемого размера. Второй котлован должен быть по диаметру больше первого на 50см.
Выкопать траншеи под трубы

Важно соблюсти уклон в 2-3 см на погонный метр, для организации самотека.
Дно первого котлована засыпается слоем песка в 10-15 см. Насыпь выравнивается и утрамбовывается.
Далее устанавливается дно, на которое опускается первое кольцо

Если оно отсутствует, то делается бетонная стяжка.

Следом устанавливается второе, третье и т.д. кольцо.
Все швы замазываются цементной смесью. После высыхания обрабатываются водостойким герметиком.
Создаются отверстия под входную трубу и переливную.
Устанавливаются патрубки.
Дно второго котлована засыпается щебнем на 50 см.
По центру устанавливается первое кольцо, без дна.
Монтируются остальные кольца.
Соединительные швы обрабатываются, так же как и в первом резервуаре.
Делается отверстие под переливную трубу на том же уровне и что и в предыдущем колодце.
Производится подключение труб.
Во второй накопитель засыпается щебень слоем в 1 м.
Колодцы накрываются плотными крышками.
Первый котлован засыпается грунтом, так, чтобы при открытии крышки земля не ссыпалась в септик.
Второй колодец засыпается на ½ смесью из песка и щебня, остальное пространство заполняется почвой.

Данный септик работает по следующему принципу.

В первой камере стоки отстаиваются и делятся на осадок, жиры и воду. Тяжелые включения опускаются на дно, жиры и легкие соединения всплывают на поверхность, где образуют корку.

Когда вода поднимется до перелива, она самотеком уйдет в дренажный колодец. Пройдя природный фильтр, очищенная жидкость пойдет в грунт.

Внимание! Все септики, без исключения должны быть оснащены вентиляцией. Устанавливать вентиляционную трубу можно на самой конструкции, на фасаде дома (делая отвод о сточной трубы) или монтируется фановая труба
