Укладка кабеля или термомата
Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.
При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.
Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.
Watch this video on YouTube
Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.
Что собой представляет система отопления теплый пол под ванной?
Водяной пол в ванной: Устройство и описание системы
Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.
Особенности конструкции «теплых полов»
Теплый пол имеет несколько слоев:
- Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
- Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
- Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
- Установка труб.
- На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.
Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.
В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб
При этом толщину непосредственно труб можно не брать во внимание
Особенности конструкции системы «теплый пол» в ванной под плитку
Обогревательная система под плитку устроена таким образом:
Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной
Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.
Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб
В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.
Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.
Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.
Выбор труб и их укладка
Для водяного тёплого пола подходят следующие виды труб:
- Медные;
- Полипропиленовые;
- Полиэтиленовые PERT и PEX;
- Металлопластиковые;
- Гофрированная нержавейка.
У них есть свои сильные и слабые стороны.
| Характеристика Материал | Радиус изгиба | Теплопередача | Упругость | Электропроводность | Срок службы* | Цена за 1 м.** | Комментарии |
| Полипропилен | Ø 8 | Низкая | Высокая | Нет | 20 лет | 22 р | Гнутся только с нагревом. Морозостойкие. |
| Полиэтилен PERT/PEX | Ø 5 | Низкая | Высокая | Нет | 20/25 лет | 36/55 р | Не выдерживают перегрева. |
| Металлопластик | Ø 8 | Ниже среднего | Нет | Нет | 25 лет | 60 р | Изгиб только со спецоборудованием. Не морозостойкие. |
| Медные | Ø3 | Высокая | Нет | Есть, требует заземления | 50 лет | 240 р | Хорошая электропроводность может вызвать корродированние. Требуется заземление. |
| Гофрированная нержавейка | Ø 2,5-3 | Высокая | Нет | Есть, требует заземления | 30 лет | 92 р |
Примечание:
* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.
** Цены взяты с яндекс.маркета.
Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

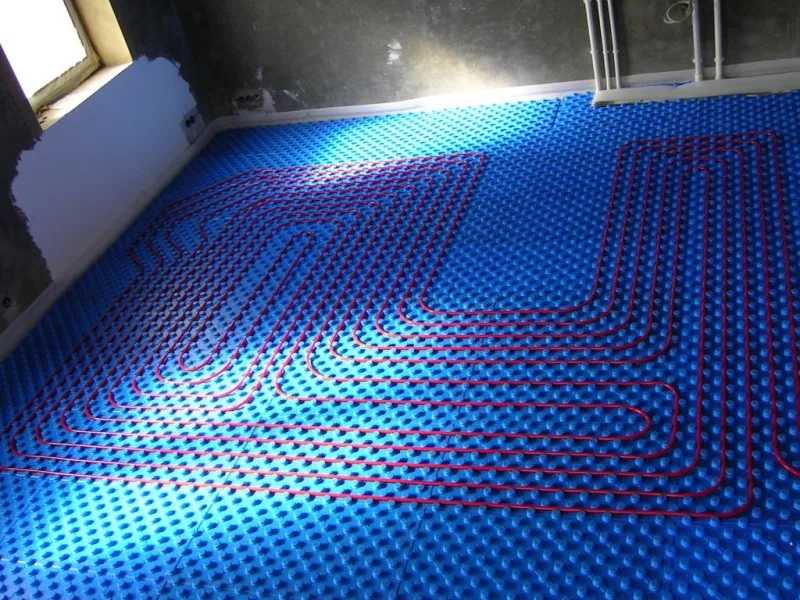

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:
- Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
- Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.
Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.
Есть общепринятые стандарты, на которые ориентируются профессионалы:
- Шаг – 20 см;
- Длина трубы в одном контуре не более 120 м;
- Если будет несколько контуров, то их длина должна быть одинакова.
Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.
ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора
Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты
Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.
Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.
Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке. Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.
Преимущества и недостатки ЭТП
Плюсами ЭТП являются:
простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;
высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;
высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.
К минусам этого способа обогрева относятся:
- сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
- из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
- поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.
Особенности устройства водяного теплого пола со стяжкой
При выборе этого способа укладки, стоит помнить что вес 1 м² многослойного пирога может достигать четверти тонны. Поэтому водяной теплый пол со стяжкой монтируется только при наличии крепкого основания.
В первую очередь подготавливается черновое основание — его очищают от старой стяжки и выравнивают. Если есть значительные дефекты, углубления и трещины заделывают ремонтным раствором. На несущественные шероховатости можно не обращать внимания. Главное, при устройстве водяного теплого пола под плитку выровнять поверхность точно по уровню.
Также сразу рекомендуется установить коллекторный шкаф, в котором будет находиться распределительный узел. Эта система отвечает за распределение теплоносителя по контурам, а также позволяет регулировать его подачу и температуру.
Если есть возможность, шкаф с коллектором можно заглубить в стену, сделав под него нишу глубиной в 20-25 см.
Укладка пирога
Первым слоем обязательно укладывается гидроизоляция, предназначенная не только для защиты пирога от проникновения влаги от основания, но и предупреждения возможных протечек при аварии в системе отопления. Обычно используется самый практичный и недорогой материал — плотная полиэтиленовая пленка толщиной 0,2-0,5 мм. Укладывают ее внахлест с заступом на 10-15 см, полосами вдоль самой длинной стены. Стыки материала проклеивают скотчем. Также захватывают нижнюю часть стены, где пленка закрепляется с помощью строительного степлера.
Кроме того, по периметру помещения необходимо проложить демпферную ленту, которая будет компенсировать расширение стяжки при ее нагреве.
Следующий этап — укладка теплоизоляционного материала, в качестве которого могут использоваться:
- Пенополистирольные плиты. Имеют хорошую прочность и высокие теплоизоляционные свойства. Используются, если помещение находится над грунтом или неотапливаемым подвалом.
- Фольгированные подложки. Применяются в случае, когда нижнее помещение теплое.
В большинстве случае для теплоизоляционного слоя выбирают плиты из пенополистирола. Они удобнее в укладке и имеют более длительный срок службы. Кроме того, сегодня предлагаются маты со специально сделанными бобышками, которые надежно фиксируют трубы контура без использования дополнительного крепежа.
Прокладка греющих контуров
Трубопровод укладывают в соответствии с выбранной схемой, начинают с самых холодных участков помещения. При этом тщательно следят, чтобы трубы не перекручивались и не заламывались. Параллельно с укладкой выполняется фиксация контура. При этом не стоит закреплять трубы слишком жестко и чрезмерно затягивать крепежные элементы — это может привести к повреждению трубопровода.
После прокладки всех греющих контуров система обязательно проверяется на герметичность. Для этого все трубы подключают к распределительному узлу, наполняют водой и оставляют на сутки. Также стоит провести своеобразное тепловое испытание, пустив по контуру на 30 минут горячую воду температурой в 80-85°C.
Заливка стяжки
Технология заливки бетонной стяжки при установке теплого пола под плитку практически не отличается от стандартной процедуры закладки цементного раствора. Главное отличие на таких покрытиях формируют деформационный шов, компенсирующий тепловое расширение бетона. Делают его с помощью эластичной прокладки (например, той же демпферной ленты), устанавливающейся до закладки раствора.
Для изготовления стяжки можно использовать практически любой состав, характеристики которого при необходимости улучшают с помощью пластификаторов или специальных добавок.
Второй шаг. Изучаем элементы системы и готовимся к их установке
Для самостоятельной установки рекомендуется использовать греющий кабель. Во-первых, он стоит дешевле своих «собратьев». Во-вторых, с помощью кабеля можно создать обогреваемую площадь любой желаемой формы.
Таблица подбора необходимого греющего кабеля
Как правило, греющий кабель дополнительно комплектуется гофрированной трубой, посредством которой будет осуществляться установка датчика теплого пола.
Греющий кабель в гофротрубе
Непосредственно датчик в заводской комплектации обычно не идет. Это изделие продается вместе с регулятором температуры, который тоже нужно приобрести.
Греющий кабель – это одно или двужильный провод, реализуемый комплектами, рассчитанными на определенную площадь
Схемы и в целом рекомендации по монтажу как кабеля теплого пола, так и датчиков с регуляторами обычно приводятся производителями. Определите место монтажа датчика в соответствии с рекомендациями в приложенной инструкции. Сделайте штробы в полу и стене для укладки гофротрубы. На этом этапе нужно помнить, что этот канал не должен иметь резких изгибов – все надо сделать максимально плавно, иначе вы не сможете правильно ввести датчик.
Схема монтажа элементов теплого пола
В штробу укладывается гофротруба. Конец гофры замотайте изоляционной лентой и посадите конструкцию на плиточный клей или другой подходящий связующий состав.
Штроба для укладки кабеля
Заведите в подрозетник провод для подключения системы. Специалисты рекомендуют использовать трехжильный медный провод сечением 2,5 мм2. Одна сторона кабеля пойдет на терморегулятор, вторую вы должны завести на устройство защитного отключения, выполнив последовательное соединение с автоматом в щитке.
Как подключить терморегулятор
Конструкция терморегулятора для теплого пола
Рекомендации в отношении характеристик регулятора температуры обычно приводятся производителями греющих кабелей в инструкциях к своей продукции. Ориентируйтесь на рекомендованные параметры.
1 Нюансы при работе с деревянными полами
Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.
Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.
Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.
С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.
1.1 Особенности дерева
Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.
То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.
Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.
Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.
То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.
Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

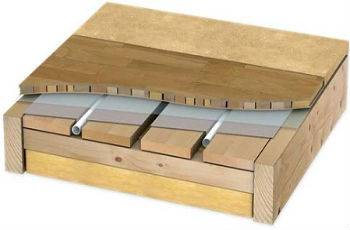

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере
То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.
Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.
1.2 Подбор системы пола
Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:
- Водяной;
- Электрический.
Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.
По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.
Водяной и электрический образцы – это уже другой разговор
Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить. При этом не стоит бояться, что полы прорвет, и они испортят древесину
Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола
При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.
Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.
При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.
Покрытие по пленочному полу можно настилать без подготовки
Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.
Недостатки монтажа теплого пола
Выбор водяного отопления под плитку идеально подходит для обустройства частных и загородных домов. Но для монтажа тёплого пола под плитку в квартирных домах владельцу придется собрать много разрешений от управляющей компании, ведь отопительные трубы подключаются к общей системе строения. Также имеется ряд неудобств, связанных с оборудованием тёплого водяного пола:
- При кладке плиточных модулей на бетонную стяжку высота напольного покрытия получается достаточно большой, что абсолютно несовместимо с низкими потолками.
- При образовании течи в системе отопительных труб придется снимать всё напольное покрытие: кафель и бетонное основание. По этой причине лучше отдать предпочтение водяному полу под плитку, но без стяжки.
- Все этапы монтажа тёплых полов под плитку необходимо проводить в строгом соответствии с рекомендациями специалистов, ведь ошибки приведут к неисправности системы отопления.
Материалы для водяного теплого пола
Труба
Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания
Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм
Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.
Коллектор (распределительный шкаф)
Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.
Важные моменты.
Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других
Это важно, т.к. разные помещения по разному прогреваются
У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.
Утеплитель
Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.
Фитинги и расходники
Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.
- Для монтажа оконцовок труб берутся «евроконусы».
- Для утепления труб — изоляция из вспененного полипропилена.
- Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
- Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
- Гидроизоляционная пленка.
- Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.
Выбор необходимых для монтажа элементов
Итак, чтобы сделать водяные теплые полы под плитку своими руками, нужно посоветоваться с профессионалами и сразу приобрести комплект, в котором есть все необходимое для выполнения монтажа. Если полы устраиваются под плитку, какой вид отопления лучше в вашем случае — водяной или на электричестве, — решайте исходя из особенностей помещения.
Если устройство водяного пола планируется в частном доме и площадь покрытия для нагревательных элементов велика, подумайте, какая конструкция для вас будет удобна. Экономить и приобретать дешевые изделия низкого качества не стоит: они легко могут преподнести массу неприятных сюрпризов во время эксплуатации. Какой комплект подойдет для вашего случая, определяйте в зависимости от площади помещения и его назначения. Для жилой комнаты и для ванной разновидности могут отличаться. Выбор зависит и от того, каков напольный материал.
В дополнение к комплекту для теплого водяного пола понадобится докупать некоторые материалы, в частности теплоизолятор. Во многих случаях выбирается фольгированный пенофол.
Должна быть заранее куплена и плитка, а также клей для нее. Запаситесь зубчатым шпателем для работы с клеящим составом, плиточной затиркой, для выравнивания швов вам понадобятся крестики.
Преимущества и недостатки плиточного теплого пола
Небольшая ванная комната, кухня или целый банный комплекс, все эти объекты могут успешно отапливаться водяными теплыми полами. Такой монтаж возможен при соблюдении некоторых условий. На руках имеется готовый проект отопительной системы, в соответствии с которым укладываются петли отопительного контура, подобрано обслуживающее оборудование. Тепловые расчеты позволят определиться с мощностью нагревательного прибора, сделать правильно схему укладки водяных труб.
Что вам ожидать в итоге? Напомним, какими достоинствами обладает теплые полы, покрытые сверху кафелем или другим керамическим материалом. К примеру:
- Подогреваемый пол создает внутри помещения комфортную температуру.
- Поверхность пола быстро сохнет, оставаясь теплой и сухой в процессе эксплуатации помещения.
- Укладка теплого пола под плитку не требует дополнительных финансовых затрат.
- Теплые полы в ванной комнате можно использовать в комбинации с традиционным, радиаторным отоплением.
- Плиточный пол с подогревом совершенно не подвержен образованию плесени и вредных для человека болезнетворных микроорганизмов.
- Плиточный пол с водяным подогревом в любое время будет теплым, приятным на ощупь.
- Соответствие теплого плиточного пола в банях и в саунах необходимым санитарным нормам и стандартам.
Зная о таких достоинствах, вам непременно захочется сделать тёплый пол своими руками, уложив водяной контур под плитку. С технической точки зрения этот процесс не представляет особой сложности. Единственное условие – строгое соблюдение технологии укладки. Конструкция водяного пола требует строгого соблюдения последовательности всех этапов монтажа.
Для оборудования водяных полов в деревянных строениях, следует правильно выполнить укладку настильной конструкции, не забывая о дополнительных листах фанеры, ГВЛ или ДСП. Без дополнительной жесткости кафельный пол будет играть, что обязательно скажется на целостности керамической поверхности.
Как выполняется монтаж
Установка теплоносителя под бетонную стяжку выполняется следующим образом.
Само устройство системы выглядит предельно простым. К котлу подсоединяются коллекторы при помощи труб. Один из коллекторов используется для того, чтобы принимать из котла горячую воду, другой помогает отправить ее обратно.
Работы по установке заключаются в грамотной укладке труб, подключении к коллектору, который затем подсоединяется к отопительной системе жилья. Возможно, придется заранее определить место, где удобнее разместить коллектор, а также поставить для него распределительную коробку. Обустроенный таким образом щиток сделает более комфортным управление системой.
В помещении предварительно осуществляется разметка площади, для которой планируется выполнение работ. Устанавливается местоположение каждой трубы. У наружных стен надо увеличивать шаг трубы. Отмечайте на плане, где именно будет расположена мебель, — вряд ли есть необходимость обогревать полы под шкафами и тумбами. Верное планирование позволит вам сэкономить некоторые средства при обустройстве.
На первом из этапов работ выполняется прокладывание теплоизолирующего материала. Можно использовать пеноплекс, подойдут пенопласт или пенополистирол. Они станут барьером на пути тепла, старающегося покинуть помещение. Теплоизоляцию выбирайте с покрытием из фольги. Если пренебречь укладкой этого материала, возрастут теплопотери, а с ними увеличатся и ваши расходы на отопление
Если вы пытаетесь утеплить свой дом, следует со вниманием отнестись ко всем этапам работ и не пытаться сэкономить на качестве. Лучше немного подождать с окончанием работ и накопить средств на более эффективный материал, чем из-за спешки использовать дешевый и потом нести дополнительные расходы по причине некачественного монтажа
Рекомендуется проложить по всему периметру утепляемого участка демпферную ленту, при помощи которой производится компенсация теплового расширения материалов.
На подготовленное перекрытие укладывается арматурная сетка, на которую и крепят трубы. Их прокладывание начинается после монтажа сетки. Можно устроить детали на поверхности в виде змейки — простой или двойной, спиралью.

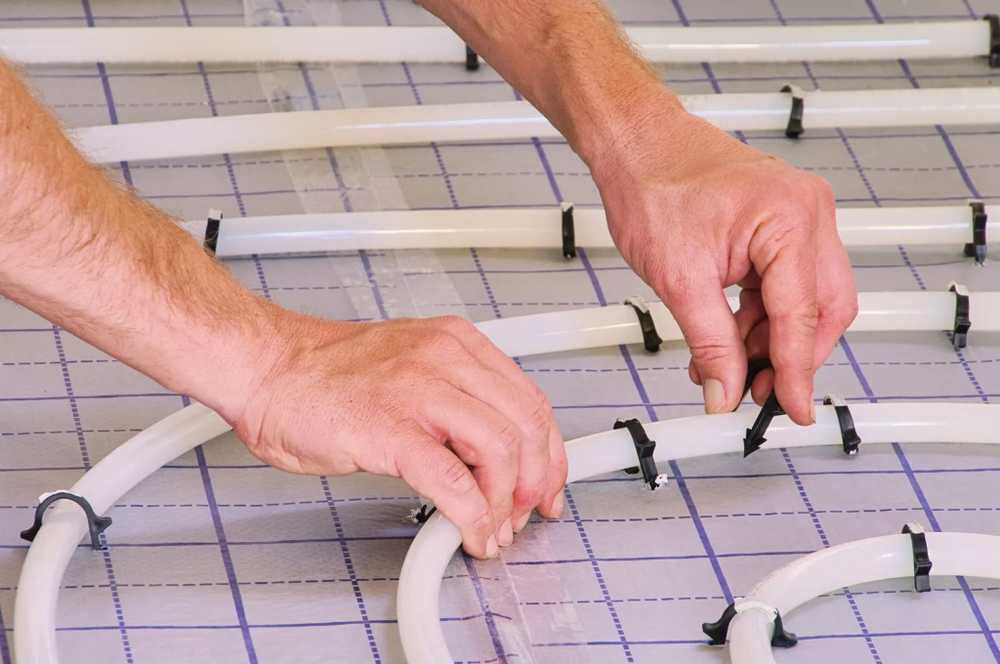

Чтобы хорошо зафиксировать уложенные трубы, применяют пластиковые крепежные элементы-хомуты. Шаг между хомутами — 1 м. Туго крепить их не следует, под действием тепла трубы будут расширяться и могут деформироваться. Шаг укладки выбирайте в диапазоне 10-40 см — так обеспечивается оптимальная для комфорта температура. От стены до трубы расстояние соблюдайте как минимум в 8 см.
