Влагозащищенные розетки: обзор возможностей, где использовать и как подобрать

Xiaomi Smart Plug (WIFI) ZNCZ05CM Mi

Управлять этой умной розеткой от Xiaomi можно не только со смартфона, но и при помощи голосовых помощников Google Assistant, Amazon Alexa, и, что особенно актуально для российских пользователей, Алисы от Яндекса. Умная розетка умеет включать и выключать приборы как по заранее заданному расписанию, так и по команде пользователя. Для управления гаджетом необходимо установить приложение Mi Home и подключить розетку к смартфону через Wi-Fi.

Умная розетка Xiaomi Smart Plug (WIFI) ZNCZ05CM Mi

Корпус розетки выполнен из белого пластика, на передней панели находится кнопка включения и светодиодный индикатор работы. Эта модель предназначена для вертикальной установки, но, к сожалению, не может похвастаться компактностью (ее габариты составляют 52x90x73 мм). Ее размер может создать определенные неудобства: например, при установке в сетевой фильтр массивный корпус закрывает собой соседнюю розетку.

Правила безопасности

Логично предположить, что при непосредственном использовании розеток следует соблюдать определенные правила по безопасному использованию.

Самое простое и понятное — удостовериться в отсутствии посторонних предметов в розеточных разъемах перед включением штепселя. Следует осмотреть устройство на предмет отсутствия темных пятен и гари на поверхности. Осмотреть стену тоже не мешает.

Затем нужно провести внешний осмотр подключаемого прибора. Следует проверить провод со штепселем и исключить потемнения на кабеле и наличие оголенных участков провода. При обнаружении указанных неисправностей нужно обратиться к специалисту для устранения или провести ремонт самостоятельно, если есть соответствующие навыки.

Во время использования розетки и отключения штепселя внешнюю панель следует придерживать свободной рукой, вытаскивая штепсель плавно. Такое простое правило предотвратит «вырывание» из гнезда клеммника. Если это произошло, не следует пытаться вернуть розетку на место: надо выключить электросеть, отключить подключенный электроприбор, затем снять внешнюю часть розетки и вернуть клеммник в гнедо.

Следует учитывать, что вода — прекрасный проводник электрического тока. Надо всеми способами избегать непосредственного взаимодействия влаги с розеткой даже при наличии влагозащиты. При обнаружении воды на поверхности или рядом с устройством следует отключить электропитание, затем удалить воду. Если самостоятельно это сделать невозможно, нужно вызвать специалиста. Не стоит пытаться самостоятельно вытереть воду с внутренних частей розетки.

Для чего нужна розетка на улице?

Для исполнения хозяйственных процедур в саду неудобно применять бензиновое оборудование. Для улицы практичнее использовать электрические приборы, подключенные в защищенные от дождя боксы.

Так, электрические уличные розетки водонепроницаемого типа требуются:

• в период подключения электрической ножовки;
• для исполнения операций электрическими ножницами при уходе за разнообразными кустарниками;
• с целью подключения проверенных электрических насосов при монтаже водного оборудования для сада;
• для установки водяного и воздушного очистителя при уборке отходов или снега на участке;
• для монтажа электрического барбекю, чтобы не применять дрова при осадках;
• для подключения электрического освещения в альтанку или для установки дополнительных приборов света на улице;
• для монтажа на участке защищенной от влаги стереосистемы при помощи двойной электрической наружной розетки.

Для чего нужна розетка на улице

Электроножницы Stihl подключены к уличной розетке

Можно, конечно же, использовать во дворе бензиновый инструмент, но электрический значительно дешевле, легче и более прост в эксплуатации. Вот несколько примеров, для чего вам может понадобиться розетка во дворе:

1. Электропила (вместо бензопилы) – для спиливания деревьев в саду, нарезки дров;
2. Электроножницы – уход за кустами;
3. Электронасос погружной – чтобы не таскать воду ведрами из колодца;
4. Компрессор водяной – для ухода за внешней стороной дома, тротуарной плиткой;
5. Компрессор воздушный – уборка опавшей листвы;
6. Электромангал, барбекю – для тех, кто не хочет возиться с дровами.

На самом деле сценариев применения такой уличной розетки гораздо больше, например, вы можете подключить стереосистему, ТВ или даже выставить на природе микроволновую печь, но эти случаи не являются характерными именно для применения на улице.

Общие правила безопасности

Понятно, что для безопасного использования бытовых приборов и вспомогательного оборудования нужно соблюдать тривиальные правила безопасности во время подключения, отключения электроприбора к розетке.

Например, перед включением штепселя в розетку, осмотреть полость розеточного разъёма и удостовериться, что в розетке нет посторонних предметов, а также отсутствует гарь и “тёмные” пятна на поверхности розетки и возле неё на поверхности стены, где она установлена.

Если на поверхности видны явные признаки “подгорания”, нужно немедленно прекратить любые попытки подключения электрического устройства в сеть и выключить пакетник. После произвести замену розетки

Далее осмотреть сам провод электроприбора и штепсель, проверить отсутствие оголённых частей провода и потемнения на кабеле. В случае обнаружения вышеуказанных факторов, отказаться от использования этого электроприбора, вызвать специалиста. Или самому проверить неисправность, если есть соответствующие навыки.

Во время отключения штепселя от розетки, рекомендуется придерживать свободной рукой поверхность внешней панели розетки и плавно вытаскивать штепсель из розетки. Если резко “выдернуть” штепсель из розетки, можно “вырвать” клеммник с гнезда.

Ни в коем случае не пытайтесь вернуть розетку на место. Сначала нужно выключить электрическую сеть на распределительном щитке, после отключить прибор, снять внешнюю панель розетки и только потом возвращать клеммник в гнездо розетки

Всем известно, что вода является великолепным веществом для передачи электрического заряда, следовательно необходимо избегать любого контакта влаги с токопроводящим элементом сети, коим и есть розетка. Хоть сама розетка и защищена от влаги, это не значит, что электричество не способно повлиять на здоровье человека.

Если вы обнаружили воду вблизи розетки, настоятельно рекомендуем полностью отключить сеть питания во всём помещении, например, на распределительном щетке, вызвать специалиста.

Общие правила безопасности

понятно, что для безопасного использования бытовой техники и вспомогательного оборудования необходимо соблюдать банальные правила безопасности при подключении, отключении электроприбора в розетку.

Например, перед тем, как вставить вилку в розетку, осмотрите полость розетки и убедитесь, что в розетке нет посторонних предметов, а также нет ожогов или «темных» пятен на поверхности розетки и рядом с ней на стене поверхность, на которой он установлен.

Если на поверхности видны явные признаки «ожога», любые попытки подключить электрическое устройство к сети должны быть немедленно прекращены, а мешок выключен. После замены розетки

Далее осмотрите сам провод прибора и вилку, убедитесь, что на шнуре нет оголенных участков и потемнений. При обнаружении вышеперечисленных факторов откажитесь от использования данного электроприбора, вызовите специалиста. Или проверьте наличие неисправности самостоятельно, если у вас есть соответствующие навыки.

Вынимая вилку из розетки, рекомендуется, взявшись за поверхность внешней панели розетки свободной рукой, осторожно вытащить вилку из розетки. Если вдруг «выдернуть» вилку из розетки, можно «вытащить» клеммник из розетки

Никогда не пытайтесь заменить розетку. Сначала нужно отключить питание на распределительном щите, затем выключить прибор, снять внешнюю панель розетки и только потом вернуть клеммник в розетку

Всем известно, что вода – отличное вещество для передачи электрического заряда, поэтому необходимо избегать контакта влаги с токопроводящим элементом сети, которым является розетка. Хотя сама розетка защищена от влаги, это не значит, что электричество не может навредить здоровью человека.

При обнаружении воды возле розетки настоятельно рекомендуем полностью отключить электричество во всем помещении, например, на распределительной щётке вызвать специалиста.

Влагозащищенные розетки для улицы. Обзор возможностей и производителей

Влагозащищенная розетка. На летней террасе, в беседке или просто во дворе с газоном очень часто возникает необходимость в использовании электричества. Особые условия диктуют применения только специальных уличных влагозащищенных розеток. Существуют определенные правила подключения и монтажа таких электроустановок.

Общие правила безопасности

Прежде всего, следует максимально обезопасить использование как самих уличных электророзеток, так и подключенного к ним инструмента и оборудования, поэтому следует соблюдать несколько обязательных правил:

• Под уличную влагозащищенную розетку – отдельный пакетник. Обязательно оборудуйте в щитке автоматический выключатель отдельно под розетки на улице. Им вы будете пользоваться довольно часто;
• Никаких соединений на улице! Цельный кабель от щитка до самой розетки, без соединений и монтажных коробок за пределами помещения;
• Не оставляйте розетки под напряжением. Схема использования уличных влагозащищенных розеток несколько отличается от привычной домашней. Вы должны включать розетку всякий раз, когда намереваетесь пользоваться ею и отключать, после использования. Это продлит срок службы как розетки, так и проводов, а также будет гарантировать максимальную безопасность.

Для чего нужна розетка на улице

Электроножницы Stihl подключены к уличной розетке

Можно, конечно же, использовать во дворе бензиновый инструмент, но электрический значительно дешевле, легче и более прост в эксплуатации. Вот несколько примеров, для чего вам может понадобиться розетка во дворе:

1. Электропила (вместо бензопилы) – для спиливания деревьев в саду, нарезки дров;
2. Электроножницы – уход за кустами;
3. Электронасос погружной – чтобы не таскать воду ведрами из колодца;
4. Компрессор водяной – для ухода за внешней стороной дома, тротуарной плиткой;
5. Компрессор воздушный – уборка опавшей листвы;
6. Электромангал, барбекю – для тех, кто не хочет возиться с дровами.

На самом деле сценариев применения такой уличной розетки гораздо больше, например, вы можете подключить стереосистему, ТВ или даже выставить на природе микроволновую печь, но эти случаи не являются характерными именно для применения на улице.

Где поставить и как подключить

Тут все зависит от целей, которые ставятся перед розеткой, например, для питания электричеством беседки, розетку лучше устанавливать внутри самой этой беседки, для вывода на наружную стену дома или гаража – монтировать влагозащищенную розетку следует как можно ближе к козырьку, чтобы на нее не попадали капли дождя, но так, чтобы ею можно было пользоваться без дополнительных приспособлений (лестницы, стремянки, табурета), если вам необходима розетка прямо посередине двора, то вам подойдет садовый защищенный вариант. Учтите, что при выборе садового варианта розетки вам необходимо будет защитить её от воздействия снега, т.к. его таяние может значительно повлиять на работоспособность механизма.

Полезный совет: пользуйтесь розетками проверенных брендов, например ABB или Legrand – так вы обезопасите себя от неприятных последствий дешевой электрики

В любом случае, при установке уличной влагозащищенной розетки вы должны придерживаться нескольких правил:

• Кабель, которым будет подключаться розетка, должен быть с защитным нулем (заземлением);
• Как минимум – двойная оболочка, например АВВГ;
• Кабель должен подводиться к розетке обязательно снизу, чтобы вода, которая будет по нему стекать, не попадала внутрь электроприбора.

Степени защиты

По степеням защиты, уличные влагозащищенные розетки, имеющиеся в продаже подразделяются на три группы по степеням защиты:

1. IP 44 – защитит только от водяных брызг, т.е. от случайного попадания капель. По сути, вся защита такой розетки заключается в наличии шторки, закрывающей контакты тогда, когда вы ею не пользуетесь. Такую розетку можно монтировать на стену на высоте, достаточной, чтобы на нее не попадали брызги от падающих на почву капель дождя; Розетка ABB с защитой IP44
2. IP 55 – наиболее приемлемый вариант розетки для установки на столбах, на заборе или на внешней стороне беседки, т.к. этот класс защиты обеспечивает уже защиту от струй воды, а значит и безопасность выше. При установке следует учитывать, что такая розетка должна монтироваться выше предполагаемого уровня снега, т.к. длительное воздействие снежного покрова приведет к её поломке; Розетка Legrand с защитой IP55
3. IP 66 – защищает от мощных водяных струй, например на автомойке или при воздействии штормовых волн. В пределах дома или дачного участка такая степень защиты является избыточной, поэтому переплачивать за такую розетку не стоит. Розетка ABB с защитой IP66

Влагозащищенная розетка: какие бывают

Классифицировать влагозащищенные розетки можно по нескольким признакам. Именно они способны оказать влияние на ваш выбор, следовательно, с ними придется разобраться или хотя бы изучить их назначение и особенности. По способу установки все влагозащищенные уличные розетки можно разделить на два типа. В этом отношении можно выделить накладные и встраиваемые розетки.

1. Накладная влагозащищенная розетка. Может монтироваться непосредственно на стену – она имеет герметично защищенный со всех сторон корпус. Мало того, их оборудуют откидной крышкой, в задачи которой входит защита отверстий розетки от прямого попадания воды. Это наиболее удачный в плане безопасности тип уличной розетки, альтернативу которому найти весьма трудно.
2. Встраиваемая уличная розетка. Этот прибор потребует от вас устройства посадочного отверстия. Мало того, для нее понадобится еще дополнительно приобрести специальный подрозетник с возможностью установки уплотнителя (как правило, он реализуется в комплекте). У встраиваемых розеток вид более симпатичный, но в отличие от них, накладные варианты этих изделий с защитой со всех сторон являются более надежными.

Обзор подобных влагозащищенных розеток вы можете посмотреть в этом видеоролике.

В принципе, это и все разновидности, которыми может похвастаться уличная розетка. Но кроме этого, они могут иметь и различную степень защиты от влаги. Это очень важный момент, и о нем стоит поговорить подробнее.

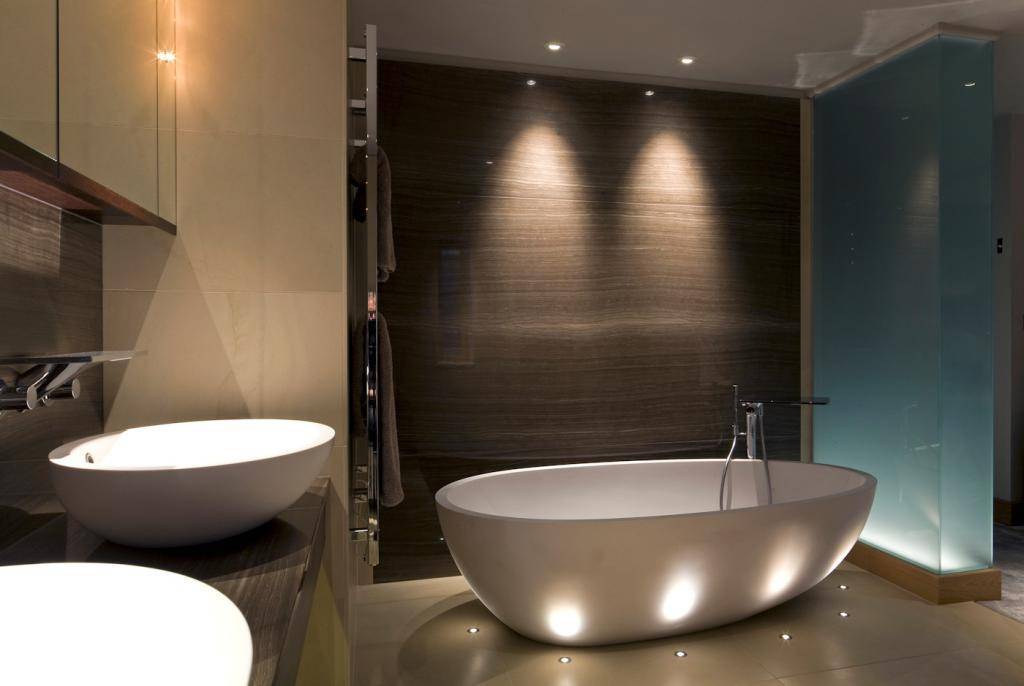

Виды влагозащищенных светильников

Все влагозащитные светильники для ванной комнаты можно поделить на несколько модификаций:

1. Встраиваемые модели Их монтаж производится в подвесной потолок, нишу в стене, перегородку или половую поверхность. Чаще всего такие модели компактны и имеют круглую форму.
2. Накладные светильники. Их форма и дизайн могут быть достаточно разнообразными. Чаще всего они крепятся на потолке и выполняют не только прямую функцию освещения, но еще и выступают декоративным элементом.
3. Подвесные варианты. Это вид светильников в ванную комнату, которые монтируются в потолок. Это может быть люстра или современные споты различной модификации и цветовых решений. Отличаются они оригинальностью, но при этом требуют дополнительного освещения в помещении, так как не охватывают достаточным светом всю комнату.
4. Напольные светильники. Используются достаточно редко, так как требуют дополнительного пространства в помещении при установке, поэтому совсем не подходят для маленькой по размеру ванной комнаты. Но торшер или вешалка с несколькими плафонами в ванной комнате смотрятся всегда оригинально и необычно.
5. Настольные. Также используются редко и не освещают все помещение. Чаще ставятся на столик перед зеркалом. Преимуществом является их использование по мере необходимости (в отличие от остальных источников света), а также оригинальность и необычное дизайнерское решение.
6. Настенные варианты. Это могут быть бра различной формы, которые монтируются либо на стену, либо над зеркалом. Чаще всего служат именно декоративным элементом в помещении.
7. Подстветка. Это может быть светодиодная лента, которая дополнительно украшает помещение, но для нее надо дополнительно обустроить специальную нишу.

Устройство

При использовании штепсельной розетки необходимо знать ее устройство.

В состав изделия входят следующие элементы:

1. Лицевая панель (передняя часть). Она закрывает внутренности изделия от прикосновения, изготавливается из диэлектрических материалов.
2. Заземляющий контакт (если он предусмотрен). Расположен сверху и снизу. Контакты имеют форму скобы, которая соприкасается с металлической частью на вилке. В зависимости от типа проводки корпус может соединиться с нулем или «землей» (если предусмотрен отдельный контур).
3. Входные контакты. Предназначены для подключения электрического и фазного провода. Крепление может быть винтовым или безвинтовым (пружинным). При изготовлении используется латунь или бронза.
4. Выходные контакты. Применяются для приема вилки, имеют специальные закругленные лепестки. Изготавливаются из латуни или бронзы. Латунь имеет меньший срок службы из-за быстрого нагрева и риска повреждения при установке в комнате с повышенной влажностью. Современные пластины изготавливаются из более надежной фосфористой бронзы.
5. Изолятор. Это центральная часть розетки, к которой крепятся основные элементы изделия. Делается из диэлектрика (чаще всего фарфора или пластика). Первый вариант лучше с позиции диэлектрических свойств, но уступает по хрупкости.
6. Корпус. Изготавливается из металла, который крепится к рамке (основанию). По бокам, как правило, предусматриваются лапки для фиксации в пластиковом коробе в стене. Спереди предусмотрен специальный ограничитель, который не дает утопить изделие глубже, чем это положено. На поверхности могут быть крепления для фиксации розетке к стене.
7. Рамка. В зависимости от конструкции может быть цельной (выполнена вместе с лицевой частью) или состоять из отдельного обода. При этом в продаже имеются конструкции с двумя и более розетками. В бюджетных изделиях применяется пластмасса низкого качества, которая желтеет в течение нескольких лет.

Как видно, конструкция штепсельных розеток проста, но имеет ряд особенностей. Эти знания могут помочь при выборе изделия.

Монтажные корпуса

Перед выполнением монтажных работ стоит подготовить свободное пространство. С помощью каркасных комплектов требуется закрепить изделие, используя саморезы или зажимы винтового типа.

Набор креплений напрямую зависит от материала, из которого изготовлена основа для крепления конструкции.

В случае применения заливного покрытия допускается установка недорого корпуса из пластика на глубину около 8 см или оцинкованного комплекта с погружением на 20-30 см. Последнее решение подойдет для промышленных помещений.

Как пример, оцинкованный комплект часто применяется для вывода от кабельных трасс специального назначения.

Наибольшие сложности связаны с установкой розеток в бетонный пол. Причины следующие:

На завершающем этапе монтажа крепится крышка при помощи кронштейнов и зажимов.

Соединения винтовые и безвинтовые

Для фиксации электрожилы в подрозетники применяются специальные винты. Закручиваются они в пластину, которая прижимает контакт. Когда, по прошествии времени, контакт ослабнет, винт возможно будет деликатно подтянуть.

Существуют также розетки с быстрозажимными контактами, они не оснащаются винтами. Взамен классического зажима крепеж в них производится посредством особого отверстия, которое способно расширяться/сужаться по нажатию кнопки. Изготовители таких моделей заявляют, что им не требуется периодическая профилактика, а сам механизм способен надлежащим образом зажимать контакт. Однако, практика данные заявление не всегда подтверждает, поэтому лучше восстанавливать контакт и проверять его как можно чаще и вручную.

Вместе с тем, специалисты-электрики советуют использовать электроизделия, где разъемы штепселей обладают пружинами – с их помощью можно более надежно закрепить вилку. Если же планируется подключение розеточного шлейфа (т.е. несколько электророзеток), то необходимо наличие дополнительной контактной пары, коя сделает процесс монтажа более простым, при этом повысив безопасность подключения.

Комментарии:

Skept

Как по мне, так лучше провести кабель из дому, чем городить розетку на участке. Дождь, снег, иней, роса — не лучшие друзья для электричества

Андрюха

Skept, речь не идет о том, что эти розетки будут постоянно включены в сеть. Они подключаются обычно под отдельный пакетник и работают только в сухой сезон. Питают беседку или оросительную систему по графику. Можно, конечно же каждый раз тянуть удлинитель из дому в беседку, когда ты захочешь в ней чай попить, но куда удобнее включить автомат в доме и подключаться уже там.

Валентин

В случае уличной розетки я бы не стал покупать IP 66, т.к. она все равно не будет полностью погружена в воду, а переплачивать за такой функционал в два раза больше — нет никакого резона. Если розетка валяется в луже — какой бы она защищенной не была, я не стану не то, чтобы ее подключать, я даже к ней не притронусь, если она будет в это время под напряжением

Jamis

Почему-то никто не говорит о защите человека с уличной розеткой. Такое впечатление, что текст писался в 90 году. Во первых, надо обязательно ставить УЗО с отсечкой 5mA, как для ванной. А во вторых, надо использовать разделительный трансформатор, чтобы исключить возможность тяжёлого поражения током. Если не пользоваться Эл инструментом на 220В, то самое лучшее — это использовать безопасные напряжения на 12 или 36В. Благо таких ламп в магазинах полно.

Оставить комментарий Отменить ответ

Как подключить трехклавишный выключатель, схема, инструкция, советы.

Розетка с дистанционным управлением – незаменимая помощь дома

Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция

Схема подключения двухклавишного проходного выключателя – особенности, а также последовательность осуществления работ

Правила по электробезопасности

Рассмотрев правила зонирования ванной и подобрав оптимальные места расположения, следует перейти к правилам монтажа, касающимся электробезопасности.

1. Выполнение заземления. Является тем фактором, что отвечает за безопасность и предусмотрено даже в домах старого образца. Заземление нельзя выводить в ванную, металлические трубопроводы, строительную арматуру. Его нужно вывести на входной щиток, где расположены автоматические выключатели для мгновенного обесточивания квартиры, или к распределительной коробке.
2. Автоматы. Такие выключатели стоит устанавливать, когда мощность подключаемого к розеткам оборудования достаточно велика. Данная ситуация возникает при установке в помещении машинки для стирки. Если работать будет одна электробритва, возможно подключение к общей электросети.
3. УЗО. От такой защиты не стоит отказываться. Полезно установить устройство с защитным отключением в санузле на всю проводку. При этом УЗО среагирует на малейшие токи утечки и отключит подачу электроэнергии полностью.

Также следует указать, что в ванных комнатах не нужны никакие клеммники со скрутками и прочими соединителями проводов (даже под кафельной плиткой). Исключение — клеммы для светильников. Коммуникация помещения должна осуществляться за его пределами. При монтировании распределительной проводки следует делать это с другой стороны стены.

Зоны ванной комнаты – нормативные ссылки

Думаю, мы разобрались с тем фактом, что розетка в ванной комнате просто необходима. И споров здесь не возникнет. Теперь поговорим о требованиях установки. Многие «мастера» скажут ну какие тут требования, поставил розетку куда заказчик пальцем ткнул и все тут. Хочу сказать одно, если Вам такие работники попадутся гоните их поганой метлой.

Нормальный электрик, скажет ни каких «здесь» и «тут». В помещениях с повышенной влажностью не все так просто. Здесь не ставятся розетка поближе к зеркалу, потому что так удобно феном пользоваться или бритвой.

Основным документом, в котором регламентируется расположение розеток в ванной комнате и душевых помещениях является настольная книга всех электриков — ПУЭ. В главе 7.1.47 как раз прописаны все требования касающиеся нашего вопроса. Также глава 7.1.47 опирается на ГОСТ Р 50571.11-96 в котором сказано, что любая ванная комната или душевое помещение разделяется на зоны (участки).

И одним из основных требований по расположению розеток в ванной является соблюдение размеров этих зон. В зависимости от номера зоны в ней может устанавливаться то или иное оборудование.

В указанном ГОСТ Р 50571.11-96 сказано что всего существует четыре вида зон:

• — зона 0;
• — зона 1;
• — зона 2;
• — зона 3.

Теперь давайте разберем, что это за зоны такие и чем они ограничиваются.

В зону 0 входит внутренняя часть ванны или поддон для душа. Грубо говоря, это то пространство (место) где человек находится, когда моется.

Ванная комната вид сверху (горизонтальный разрез):

В зону 1 входит внешняя вертикальная плоскость ванны или поддона для душа. Если это душевое помещение без поддона тогда зона 1 будет ограничиваться вертикальной плоскостью с расстоянием до 0.6 м от душевого разбрызгивателя.

Ванная со стационарной перегородкой (горизонтальный разрез).

В зону 2 входит внешняя вертикальная плоскость зоны 1, а также параллельная ей вертикальная плоскость с интервалом 0.6 м. Если прикинуть на пальцах получается границы зоны 2 = зона 1 ÷ 0.6 м.

Душевая с поддоном (горизонтальный разрез).

Душевая с поддоном и стационарной перегородкой (горизонтальный разрез).

Зона 3 представляет собой пространство в виде вертикальной плоскости зоны 2, а также параллельная ей вертикальная плоскость на расстоянии 2.4 м. Упростим для понимания, описанное, получим границы (пространство) зоны 3 = зона 2 ÷ 2.4 м.

Душевая без поддона (горизонтальный разрез).

Душевая без поддона но с перегородкой (горизонтальный разрез).

Еще один важный момент друзья зоны 1, 2 и 3 ограничиваются не только вертикальными плоскостями, но и также горизонтальной плоскостью (каждая). Высота горизонтальной плоскости составляет 2.25 м от поверхности чистового пола. То есть получается, каждая зона действует до высоты 2.25 м от пола (хотя вряд ли кто ни будь, захочет размещать розетки в ванной на высоте выше 2.25 м).

Ориентиры выбора устройства для ванной

Переходим непосредственно к самому алгоритму подбора и установки влагостойких розеток для нашего санузла. Как уже отмечалось, классическая нынешняя ванная комната является помещением, где сосредоточено достаточное количество электрических приборов и устройств.

Чтобы не ошибиться в выборе электроустановочного изделия следует учитывать:

1. Класс защиты розетки. Минимум – класс IPX4, оптимально – класс IPX5 или IPX6, все что равно и больше 7 покупать не рационально.
2. Дизайн, цвет и форма. Как говорится: “На вкус и цвет товарищей нет”. Выбирая розетку в ванную, нужно учитывать размер, форму, наличие крышки, заднюю панель и другое, чтобы гармонично вписать изделие в общий антураж помещения.
3. Количество разъёмов. Эталоном считается применение двух многоблочных розеточных разъёмов. Один применяется для подключения крупного оборудования (автоматической стиральной машины, гидромассажных и иных водно-терапевтических системы), второй – для “мелких” электрических бытовых приборов (фен, бритва, сушилка, вытяжка, дополнительная подсветка помещения).
4. Отдельный автомат. Устанавливая влагоустойчивые розетки в ванной, нужно предусмотреть отдельную линию электропитания для них. Кроме того, подключить все эти розетки через блок аварийного отключения в распределительном щите. Розетки должны непременно иметь заземление.

К электропроводке тоже есть особые требования. Материал силовых проводов – медь, укладка кабеля в стене только при наличии специального ПВХ-короба.

Монтаж водоустойчивых розеток производится по правилу 60, то есть изделие необходимо разместить на расстоянии от пола, угла стены, раковины, возможного падения потока воды минимум 60 см

Стоит отметить, что вышеуказанные рассуждения можно легко применять для выбора и монтажа влагозащищенных розеток в подсобных помещений частного дома, подвальных хранилищах, гаражах и т.д. Можно только исключить лишь требование дизайна и “красоты” в отношении внешней декоративной панели розетки.

из Монтаж и подключение влагозащищенной силовой точки аналогичен процессу установки обычной розетки Шаг 1: Первым делом электроустановочное устройство разбираем: снимаем лицевую панель с крышкой, отделяем от корпуса механизм Шаг 2: Перед фиксацией корпуса розетки на стене производим разметку. Затем подходящим к структуре стены крепежом выполняем фиксацию Шаг 3: Срезаем в заглушке отверстие того диаметра, который соответствует аналогичному размеру кабеля. Мы вводим вместе с гофрой, значит срезаем под нее Шаг 4: В прорезанное в корпусе отверстие вводим кабель вместе с гофрой так, чтобы край ее надежно закрепился внутри Шаг 5: Зачистив предварительно по 1 см изоляции с краев проводов, подключает к ним механизм розетки согласно меткам на ее тыльной стороне Шаг 6: Подсоединенный к силовому кабелю механизм погружаем в корпус и закрепляем его там на специальных приспособлениях Шаг 7: Завершив работы по подключению и креплению механизма, устанавливаем лицевую панель с крышкой на положенное ей место Установка влагозащищенной розеткиРозетка в разобранном видеКрепление монтажной части корпусаПодготовка отверстия для ввода кабеляВвод кабеля в прорезанное отверстиеПодключение механизма к кабелюУстановка механизма в посадочное метоКрепление лицевой панели

Процесс установки розетки

Установка розетки в ванной

Первым делом нужно выбрать, какую розетку поставить в ванной и соответственно обозначит её местоположение. Для того чтоб монтаж прошел максимально быстро и качественно, потребуется заранее подготовить нужный инструмент. Для того чтобы установить влагозащищенные розетки для ванной, вам потребуется:

• отвертка крестового типа;
• индикатор для проверки наличия напряжения;
• круглогубцы для работы с оголёнными концами проводов;
• инструмент для удаления изоляции с кабеля;
• лазерный или водяной уровень;
• дрель с ударным режимом сверления.

Если вы устанавливаете новую электрическую точку без проведения ремонта, то вопрос какие розетки ставить в ванной у вас не стоит. Если же вы делаете ремонт с прокладкой проводов, то можно для эстетики использовать встроенные изделия. Встроенная розетка в ванную потребует приобрести специальную насадку для сверления больших отверстий в бетоне.

После того как вы выбрали какую розетку ставить в ванную и обозначили её точное местоположение, можно приступать к процессу монтажа. Процесс установки достаточно прост и состоит всего из четырёх основных пунктов:

• первым делом необходимо просверлить отверстия для дюбелей, на которые будет крепиться розетка в ванной. Делается это при помощи дрели с ударным режимом сверления;
• следующим этапом идёт подготовка проводов. В зависимости от вида зажимов в самой розетке, необходимо очистить от изоляции концы проводов. Крайне не желательно использовать острый нож для обрезки изоляции, так как это может повредить сам проводник. В результате электрическая розетка в ванной будет нагреваться во время работы или кабель вовсе отпадёт от зажима. Используйте инструмент для снятия изоляции;
• далее устанавливаем дюбеля в проделанные заранее отверстия, подключаем провода к розетке и закрепляем её корпус на стене при помощи болтов. Влагозащитные розетки для ванной имеют в корпусе специальные отверстия с резиновыми заглушками в которые необходимо запустить провода перед их подключением, это обеспечит плотное прилегание корпуса изделия к стене;
• после того как вам удалось провести розетку в ванной и установить её на место, можно проверять её работоспособность подав электричество через заранее установленный автомат.

Условное обозначение на схеме

Для удобства чтения схем и обслуживания электрического оборудования применяются условные обозначения. В РФ этот параметр прописан в ГОСТ 21.614-88. Он введен с июля 1988 года и полностью заменил старую версию ГОСТа 2.754-72, действующего во времена СССР.

На строительных чертежах и схемах электрические розетки обозначаются как полукруг с установленным посередине «шпилем».

В зависимости от вида розетки обозначение может меняться.

Для открытой установки:

1. Двухполюсная (сдвоенная) — полукруг с двумя параллельными «шпилями» вверху.
2. Двухполюсная с защитным контактом — полукруг с горизонтальной полоской вверху и «шпилем».
3. Трехполюсная с защитным контактом — полукруг, горизонтальная линия и три полоски, направленные вверх.

Для розеток скрытой и внутренней установки также имеются особенности. Главное отличие в том, что полоска начинается не с конца полукруга, как в рассмотренных выше случаях.

В одинарных влагозащитных розетках с защитным контактом и без него обозначение такое же, как в обычных случаях, но полукруг закрашен.

Если вместе с розеткой идет выключатель, рядом со шпилем добавляется еще одна «антенна» с загнутым в конце краем.

Розетки на схемах.
