Стол верстак слесарный
Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать.Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.
Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические.
Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол
Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейныдолжны иметь достаточную площадь
Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделалрегулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.
Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html
Улучшенные варианты верстаков в гараже: фото функциональных столов

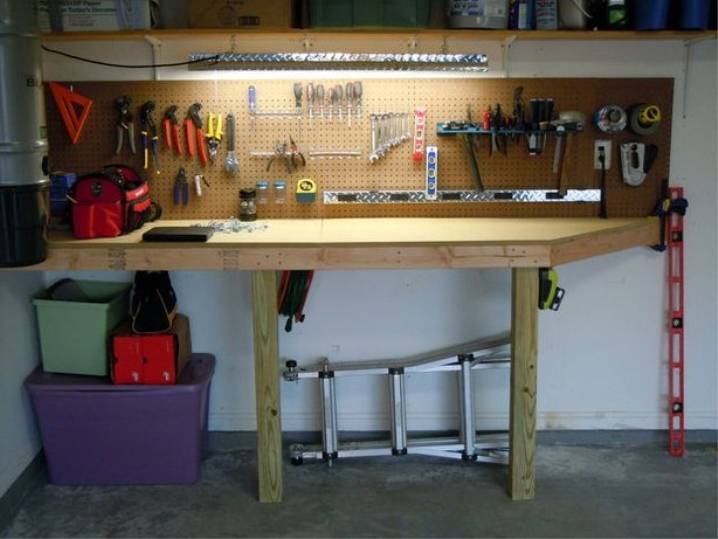

Верстак без тумбы в стандартном исполнении имеет самое простое строение. Такой вариант легче всего собрать, и обходится он дешевле. Чтобы увеличить рабочую поверхность и при этом сэкономить свободное пространство, обычно устанавливаются складные (откидные) конструкции.
Устойчивость откидного верстака в гараже обеспечивается за счет регулируемых ножек. При этом его столешница закреплена на стене. Когда устройство не эксплуатируется, рабочая поверхность находится в приподнятом состоянии.
Однотумбовые конструкции верстаков более устойчивы и надежны.
К созданию складного верстака в гараже прибегают лишь в тех случаях, когда требуется организовать компактное рабочее место на ограниченной площади. В этом случае предполагается, что стол будет использоваться крайне редко. Такую конструкцию нельзя назвать качественно оборудованным рабочим местом. К тому же пространство под откидной столешницей должно оставаться свободным, поэтому не получится установить тумбы или полки для хранения инструментов.
На заметку! Организовать в тесном пространстве места для хранения инструментов все-таки можно. Например, воспользовавшись лайфхаками для мастерской гаража, своими руками несложно установить подшипниковые направляющие с выдвижными ящиками или же дополнить откидную столешницу тумбами на колесиках, которые можно легко переместить в другое место, когда верстак не используется.
Однотумбовые конструкции более надежны и устойчивы. Вес таких моделей составляет около 100 кг. Эти верстаки имеют усиленную рабочую поверхность и тумбу, укомплектованную драйверами. Перемещение выдвижных ящиков обеспечивается благодаря шариковым направляющим. Кроме этого, в конструкции могут присутствовать переставные полки. Для блокировки ящиков используется центральный замок. В некоторых функциональных моделях может присутствовать инструментальная панель.
Модели с двумя тумбами весят 110-115 кг. При условии равномерного распределения веса каждый ящик способен выдержать до 30 кг нагрузки. Чтобы своими руками сделать верстак в гараже более удобным и функциональным, конструкцию рекомендуется дополнить полками или стеллажами. В комплектацию также можно включить перфорированный экран. Он представляет собой панель, куда устанавливаются крючки и держатели.
Пространство под столешницей можно использовать для хранения инструментов.
Построение верстака своими руками
Несмотря на возможность приобрести готовую конструкцию, многие владельцы гаражей предпочитают самостоятельно создавать рабочее пространство. Собирая верстак своими руками, удается сделать индивидуальную конфигурацию конструкции.
Из металла
Металлическая конструкция отличается высокой надежностью и способностью выдерживать тяжелую нагрузку. Для сбора верстака требуется:
- Изготовить из стального уголка 4 опоры и с помощью сварки соединить их с ножками. Провести аналогичное действие с нижней частью для придания дополнительной жесткости и устойчивости.
- Приварить дополнительные стойки, если требуется установить ящики для хранения оборудования и материалов.
- Уложить на каркас обрезные доски и плотно скрепить их между собой. Для этого по периметру каркаса закручивают болты.
- После фиксации столешницы обшить ее поверхность металлом. Подходящим материалом для обшивки является оцинкованное железо. Соответствующий по габаритам лист металла крепят на столешнице саморезами.
Из дерева
Создание деревянного верстака начинается с подготовки каркаса с учетом заранее определенных габаритов. Для этого брус пилят на несколько частей, сделав по 4 стойки и балки, а также 5 поперечных распорок. Подготовив детали, необходимо следовать пошаговой инструкции:
- горизонтальными балками из древесины соединить ножки верстака;
- зафиксировать столешницу брусом и скрепить все детали саморезами и уголками из стали;
- верхнюю часть конструкции промазать столярным клеем для придания прочности;
- провести шлифование электродрелью с наждачной насадкой;
- обработать получившуюся конструкцию из древесины защитным лаком, чтобы предотвратить последующую деформацию.
После сбора конструкции допускается закрепить ножки при помощи металлических уголков. Это позволит придать готовому верстаку дополнительную устойчивость.
Как организовать рабочее место
Сегодня в широком доступе имеется множество готовых видов гаражных верстаков. Выбирая подобную продукцию, следует учитывать какой тип конструкции идеально подойдет для работы.
Готовый верстак бывает:
- Складным. Используется в небольших помещениях, однако в нем нет дополнительных полок.
- Передвижным. Изделие выглядит как стол на колесиках, при необходимости можно легко переместить конструкцию.
- Откидной. Это компактная пристенная рабочая поверхность.
- В виде шкафа. Здесь присутствуют полезные дополнительные секции, в которых хранят инструменты.
Некоторые хозяева предпочитают самостоятельно изготавливать верстак, но для этого необходимо подготовить чертежи изделия или изготовить модели конструкции из бумаги.
Еще на этапе планирования важно правильно определить размер будущего стола. Рекомендуется учесть индивидуальный рост человека, который будет использовать конструкцию, а также размах рук
Помимо того, что нужно сформировать требования к верстаку и определить тип конструкции следует освободить место под рабочий стол. Размеры стандартной столешницы (6х4) не должны превышать 60 см ширины, а также 1,5 длины. Чтобы конструкция обладала высокой устойчивостью лучше сделать 6 или 8 опорное изделие.
Выбор материала
Определившись с местом для верстака и нарисовав чертеж, логично встает вопрос выбора материалов для изделия. Многое тут будет зависеть от того, что вам доступнее – металл или дерево. Как основание можно использовать деревянный брус или доску 40 мм, а можно сделать станину из металлического уголка, из профильной трубы либо из алюминиевого профиля. Для столешницы можно использовать ДСП, МДФ, но также можно соорудить ее и из подручных материалов, например, из тех же поддонов или паллет.
Работы с металлом зачастую предполагают обработку маслами или другими химическими жидкостями, которые хорошо впитываются в дерево, поэтому для предотвращения пропитки столешницы и возможного возгорания вам необходимо оборудовать слесарный уголок. Фанера или перфорированная металлическая полоса отлично подойдут для фартука. Также нам понадобятся саморезы, шурупы, шпильки, клей и другие мелкие расходные материалы.
Основание
Основание конструкции при стационарном размещении лучше всего делать из деревянного бруса размером не меньше чем 150*50, так верстак спокойно выдержит нагрузку в статике до 200 кг/см и в динамике до 750 кг/см. Помимо прочего, дерево пластичнее металла и отлично погашает вибрацию. Конечно, такие ножки должны быть сделаны из сухой древесины твердых или хвойных пород и обработаны пропиткой.
Если деревянное основание вы по каким-либо причинам делать не хотите, то можно сварить его из металла. В этом есть свои плюсы и минусы, например, можно сделать регулируемые опоры – это плюс. Невозможно, без потери способности держать динамическую нагрузку, сделать в станине проем для ног – это уже минус. Ящики для такой основы делают из оцинкованного металла.
Из чего сделать столешницу?
Столешница для верстака должна быть прочной. Самым лучшим вариантом будет клееная панель из сухой доски толщиной не менее 25 мм. Впрочем, так же подойдут листы ДСП или МДФ, покрытые стальным листом либо оргалитом. Вместо покупной доски можно также использовать бросовые подручные материалы, такие как брусок от поддонов (паллет). Стол точно так же можно разделить на две секции: одна из дерева, а вторая – из прямоугольной металлической трубы (вместо толстой пластины из металла). Доски необходимо будет обработать олифой и огнезащитным средством во избежание возгорания.
Защитный экран
Изготовить настольный защитный экран очень просто – достаточно оббить металлом всю столешницу или ее часть.
Такой экран позволяет значительно увеличить полезную для использования площадь, ведь за счет отверстий можно сделать неплохую систему хранения инструмента или разных мелочей, оставив полки и ящики под более объемные вещи.
Дополнительное оборудование
Универсальный верстак должен быть оборудован не только тисками, но и струбцинами и различными прижимами. Помимо этого, дополнительно устанавливают различное оборудование, например, электролобзик, фрезерный станок, дополнительные точки питания и освещения, шлифовальное оборудование, систему отсоса пыли.
Из какого материала лучше сделать верстак в гараж своими руками
Существует несколько вариантов изготовления рабочего стола. По типу применяемого для изготовления материала верстаки бывают:
- деревянными;
- металлическими;
- комбинированными.
В комбинированных верстаках используется деревянная основа и металлический лист в качестве усилителя столешницы. Кроме этого, в конструкции присутствуют металлические гребенки, а также винты с нанесенной резьбой. К комбинированным устройствам относятся металлические столы с ящиками и полками для инструмента, изготовленными из дерева.
Преимущества и недостатки деревянного верстака в гараже
Выбор материала для изготовления стола в первую очередь определяется его назначением. Деревянный верстак в гараже обычно устанавливается в тех случаях, когда требуется быстро организовать рабочее место для выполнения несложных операций. Для создания каркасной части можно использовать доски размером 4х8 см или брус величиной 5х10 см. Прямоугольное основание собирается с учетом стандартных габаритов, а его компоненты фиксируются гвоздями или саморезами.
Деревянный верстак устанавливается в тех случаях, когда необходимо быстро организовать рабочее место
Чтобы усилить конструкцию, в верхней и нижней частях между ножками устанавливаются деревянные распорки. Нижние, которые располагаются на высоте 15 см от пола, можно применять в качестве основы для полки. Для сборки столешницы подойдет строганая шпунтованная доска из дуба или бука. Можно также использовать пару листов влагостойкой фанеры толщиной 1,8 см, которые проклеиваются между собой и обшиваются по краю.
Для создания своими руками верстака в гараже из дерева не требуется особых усилий и навыков обращения со сварочным аппаратом. Набор инструментов минимален (электрический лобзик и дрель), а сам процесс занимает гораздо меньше времени, чем изготовление металлической конструкции.
С другой стороны, деревянный стол имеет и множество недостатков:
- не способен выдерживать значительные силовые нагрузки;
- рабочая поверхность не предназначена для установки нескольких инструментов, что не позволяет одновременно использовать тяжелые слесарные тиски и производить заточку или сверление;
- деревянная станина недолговечна;
- древесина плохо реагирует на влажность и контакт с различными красками, маслами и другими веществами;
- существует опасность возгорания.
Минусом деревянного верстака считается неспособность выдерживать большие силовые нагрузки
Преимущества и недостатки металлического верстака для гаража
Чтобы собрать стол сварщика своими руками, потребуется специальное оборудование и навыки обращения с ним. Элементы верстака соединяются методом сварки. Качественно изготовить металлическую конструкцию под силу далеко не каждому мастеру. К тому же стол получается очень тяжелым, да и сам материал, в отличие от древесины, стоит недешево.
Статья по теме:
С другой стороны, у верстаков в гараже из металла имеется немало преимуществ, которые по достоинству оценят многие автовладельцы:
- компактность с высокой степенью надежности;
- способность выдерживать серьезные механические нагрузки;
- увеличенный вес конструкции, делающий ее более устойчивой;
- большой выбор модификаций (конструкция может быть складной, передвижной, укороченной или с откидной столешницей);
- прочность и надежность всех соединений;
- пожаробезопасность;
- долговечность и простота в уходе;
- отсутствие острых углов делает столешницу безопасной;
- рабочая поверхность позволяет устанавливать два комплекта тисков;
- за счет высокой прочности материала на столе можно выполнять резку и распиловку, а также шлифовку и обточку металлических и деревянных деталей;
- пространство под столешницей можно использовать для установки полок, органайзеров, сетки и ящиков для инструмента;
- металлическая стружка не повреждает поверхность.
Используемый материал
Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:
Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания.
Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента – болгарка, отвертка, электрический лобзик, молоток и т. д
Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится.
Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа
В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.
Таким образом, комбинирование материалов является идеальным решением для изготовления верстака в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.
Подготовительные работы
При оборудовании гаража своими руками очень важно правильно выбрать место, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки
Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.
Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.
Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.
Необходимые инструменты и материалы
Чтобы сделать верстак в гараж, потребуются следующие инструменты:
- болгарка, имеющей шлифовальный диск и круг для резки металла;
- уровень;
- шуруповерт;
- дрель;
- сварочный аппарат и электроды;
- рулетка;
- электролобзик для раскроя фанеры.
Материалы:
- уголок толщиной 4 мм;
- стальная полоса толщиной 4 мм;
- стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
- фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
- шурупы;
- анкерные болты;
- труба квадратная толщиной 2 мм;
- стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
- деревянные доски для столешницы толщиной 50 мм;
- направляющие для ящиков стола;
- саморезы по металлу;
- краска по металлу и дереву.
Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.
Требования к верстаку в гараже: размеры конструкции
Чтобы не упустить из виду ничего важного, обязательно нужно составить предварительный план по изготовлению и сборке верстака своими руками, чертеж с размерами является одним из основных его пунктов. При этом учитывается площадь гаража и величина транспортного средства. В среднем длина верстака в гараже составляет около 1,5-2 м
В среднем длина верстака в гараже составляет около 1,5-2 м.
Длина стола зависит от количества свободного места в гараже, а также от предполагаемых видов работ. В среднем этот показатель составляет около 1,5-2 м. Подбирая ширину для будущего верстака, нужно учитывать характер размещения инструментов и других объектов вокруг стола. К полкам на стене необходимо обеспечить свободный доступ. По этой причине нежелательно делать столешницу шириной более 60 см, иначе нельзя будет дотянуться рукой до необходимых инструментов. Если же верстак будет располагаться в центре помещения, то ширину его рабочей поверхности можно увеличить.
Высоту слесарного верстака подбирают в индивидуальном порядке. Параметры рабочего стола существенно отличаются от размеров обеденного. Они рассчитываются с учетом роста мастера, а также позы, в которой он привык работать. Стандартный показатель составляет 80 см. Однако работать за таким столом в стоячем положении будет неудобно. Чтобы спина не уставала, рекомендуется увеличить высоту до 100 см.
Существует действенный способ, позволяющий точно определить оптимальную высоту верстака. Для этого нужно принять позу, при которой будет комфортно опираться локтями на стол стоя. Останется только измерить расстояние от локтей до пола.
На заметку! Если конструкция верстака рассчитана для работы в стоячем положении, обязательно нужно предусмотреть деревянную подставку для стула на тот случай, когда захочется посидеть за столом. Стандартная высота стола в гараже составляет 80 см.
С одной стороны верстака устанавливается электроинструмент. Этот край столешницы должен выступать за пределы каркаса примерно на 20-30 см. Если рабочая поверхность выполнена из древесины, ее следует защитить с помощью металлического листа. Лучше всего подойдет для этих целей нержавеющая сталь толщиной 1,5-2 мм. Хотя обычный стальной лист толщиной 1,5 мм обойдется дешевле.
Особенности конструкции
Несмотря на то что верстаки отличаются друг от друга не только своими габаритами, но и целевым назначением, конструкция у них примерно одинаковая. Верстак, изготовленный собственными руками, визуально схож с обычным письменным столом, дополненным различными инструментами и деталями. Ведь основное назначение верстака именно в том, чтобы держать все необходимое все под рукой.
- Основной элемент конструкции — это рама, изготавливаемая, как правило, из металла. Она является опорой для всего устройства.
- Не менее важным элементом является столешница — прочная толстая поверхность стола, способная выдержать огромные нагрузки, например, мощный удар молотка. Может изготавливаться из плотного сорта дерева или из металла. Столешница предназначена для установки на её поверхности необходимых слесарных инструментов (зажим, станок и так далее).
- Тумбочки. Их может быть несколько. Располагаются чаще всего по краям столешницы. В каждой тумбе может находиться несколько выдвижных ящиков для хранения инструментов (молоток, пассатижи, отвёртки), которые в любой момент могут понадобиться в процессе выполнения ремонтных работ.
- Ещё в верстак монтируются дополнительные полки для хранения инструментов. Как правило, полки устанавливают под столешницей или над ней.
На рабочую стену, к которой устанавливается верстак, вешается защитный экран, оберегающий поверхность от различных механических повреждений. Более того, на таком экране всегда можно оборудовать дополнительные навесные полки, куда будут складываться нужные приспособления и инструменты.
Устанавливать верстак следует в хорошо освещённом месте. Поэтому вблизи оборудования должна находиться розетка для присоединения к ней поворотной лампы. Размесить освещение можно в любом удобном месте: над верстаком, сбоку или рядом с устройством.
Как сделать сварочный стол
Сварочный аппарат предлагает бесконечные возможности, не обременяя ваш кошелек. Сломанная газонокосилка нуждается в ремонте? Нужно починить металлические решетки или ворота? Хотели сделать мангал? Вы можете не только ремонтировать сломанное оборудование, но и сварить, например металлический уличный стол и стулья, ажурные украшения и много чего другого. Но каждый сварщик нуждается в сварочном столе, это важный момент и он дает много преимуществ. Металлический стол нужен не только как прочный верстак для работы, но еще и для заземления при сварке.
Если ищете подходящий сварочный стол для гаража или мастерской мастерской, вот прекрасный вариант для начинающего сварщика. Это стол высотой 90 см, длиной 120 см и шириной 60 см. Только помните, безопасность имеет первостепенное значение. Пожалуйста, помните о защите глаз и сварочном шлеме при шлифовании, резке или сварке. Также следует надевать огнестойкую куртку или фартук для защиты одежды и тела, а также рабочие перчатки и сварочные перчатки, когда это необходимо.
Как сделать сварочный стол своими руками вам лучше прочитать в инструкции на сайте, она немного длинная, но отображает все этапы по сути. Зато конечным результатом будет рабочий прочный стол, который поможет вам в будущих сварочных проектах.Если вы еще сомневаетесь, стоит ли покупать сварочный аппарат, то подумайте о тех шансах, которые у вас появятся. А обучение сварке является относительно простым и недорогим делом, если у вас есть правильное оборудование. Вы можете изучить основы, посмотрев онлайн-уроки или пройдя реальные курсы по сварке. В качестве альтернативы, если есть знакомый сварщик, можете попросить дать пару уроков. Вы можете многое узнать о сварке за несколько часов.
Или вот еще такой пример. Этот стол для гаража был разработан с намерением использовать его не только для сварочного стола. Здесь еще предусмотрен съемный верх из массива дерева для деревообработки. Стол, который полностью маневренен, так как имеет 4 ролика; все 4 поворотные и 2 запорные.
Ваши размеры и ситуация, скорее всего, будут отличаться от представленных в этом примере. Но если хотите сделать точно такой же стол для гаража, список всех материалов с размерами и подробную инструкцию можно посмотреть на сайте, ссылка под большой галереей.
Источник фото: www.instructables.com/id/Welding-Table-for-the-Garage/
Верстак для гаража: его предназначение и виды
Первоначально верстак использовался исключительно при обработке дерева, и главной его задачей было закрепление заготовки для упора в применении инструментов. Для этого вырубали по краю столешницы различные по форме отверстия, забивали клинья, вставляли гребёнки и чурки для упора или как направляющие. Такой верстак получил название классический.
Простейшая конструкция верстака выглядит так:
- несущая рама на ножках;
- толстая столешница, с мощной поверхностью;
- дополнительная полка под столешницей для хранения инструментов и приспособлений;
- полки или выдвижные ящики, увеличивающие площади хранения.
Интересно: Сейчас популярна компьютерная игра Minecraft, которая для стимуляции творчества предлагает игрокам создать виртуально верстак из древесины от А до Я, в любой модификации.
Совершенствование инструментария, появление электрооборудования сказалось на модификации верстака. А ручная обработка нового материала — металла создала совершенно новый вид рабочего стола для слесарных работ. Так по назначению сегодня различают верстаки:
- плотницкий;
- столярный;
- слесарный;
- универсальный.
Стол в гараж своими руками — фото варианты:
Рабочий стол в гараж может быть рассчитан на разное количество работников, или места зонирования.
В таком случае различают верстаки:
- одноместные;
- двухместные;
- многоместные.
Дополнение возможностей специализированного рабочего места породило такие его разновидности:
- складной;
- передвижной (на колёсиках);
- верстак откидной пристенный;
- верстак-шкаф (с секциями для хранения инструмента).
По материалу, из которого изготовлен рабочий стол для обработки материалов, различают:
- деревянные (из прочных пород дерева);
- металлические (сварные конструкции);
- комбинированные (деревянная основа усилена металлическим листом на столешнице, дополнена гребёнками из металла, винтами с ходовой резьбой; металлический корпус оснащён деревянными полками и ящиками).
Важно: Металлические части верстака нуждаются в антикоррозийном покрытии, а деревянные — в антисептической пропитке. Как выглядит самодельный верстак для гаража смотрите видео:
