Советы и рекомендации
Многие специалисты рекомендуют максимально тщательно подходить к монтажу вентиляционного выхода для металлочерепицы. Для того чтобы проводимый монтаж был качественным, необходимо придерживаться строительных норм и требований, согласно которым определяется размер используемых труб. Все работы по установке вентиляционных грибков лучше планировать в момент составления проекта по строительству дома.
Так как для грибков потребуется разрезать металлочерепицу, то стоит понимать, что в данном случае целостность материала будет нарушена. В результате этого кровельный материал может быть подвержен появлению грибка и ржавчины. В данном случае стоит незамедлительно обработать места среза специальными защитными составами.
После того как монтаж грибков будет выполнен, необходимо максимально тщательно заделать все имеющиеся зазоры, чтобы предотвратить проникновение природных осадков в подкровельное пространство, при этом эксплуатационный срок останется на должном уровне.
Особенности мягкой кровли
Гибкая черепица, битумная черепица, мягкая кровля – вот сколько названий может быть у одного материала. Его часто выбирают профессиональные архитекторы и кровельщики. И это неудивительно! Главное преимущество этого материала – гибкость. И благодаря ней, можно осуществить самые интересные архитектурно-дизайнерские идеи.
Вентиляция мягкой кровли выбирается, исходя из типа крыши. Если крыша плоская, то надо устанавливать трубы-аэраторы. Для наклонной крыши оптимальны так называемые коньковые выходы, устанавливаемые в месте соединения скатов крыши.
Первое действие при установке системы – это вырезание отверстия в черепице. Далее прикрепляется пластина, в которую входит вентиляционная труба. Для крепления чаще всего используется силиконовый герметик и гвоздики.
После установки вентиляции в листе мягкой кровли вырезается отверстие размером с трубу. Далее этот лист накладывается вокруг вентиляции, и затем можно покрывать всю оставшуюся поверхность крыши гибкой черепицей.
Вентиляция кровли из металлочерепицы
Что такое вентиляция на чердаке и зачем она нужна
Воздухообмен в подкровельном пространстве важен в любое время года. Летом вентиляция помогает избежать перегрева дома от раскаленного на жаре кровельного покрытия, особенно если последнее выполнено из металлических материалов.
Зимой исходящие от дома тепло и влага способствуют образованию инея и, как следствие, сырости. Без интенсивного проветривания этой проблемы не избежать.
Если вдобавок к отсутствию вентиляции недостаточно качественно выполнен теплоизолирующий слой, зимой кровля может нагреваться до плюсовых температур, приводя к подтаиванию нижнего слоя снега и образованию ледяной корки и сосулек в период оттепели.
Без воздухообмена в пространстве под кровлей нарушается микроклимат во всем доме: в солнечные летние дни жилые помещения будут быстро нагреваться, а с осени до весны под обшивкой будет скапливаться конденсат. Соответственно без выхода пара, который образуется в результате жизнедеятельности жителей дома, влажность будет повышаться и в комнатах.
Но главная опасность отсутствия воздухообмена в том, что деревянные элементы крыши будут изнашиваться значительно быстрее отведенного им срока. Влага способствует ускоренному процессу гниения, поражениям грибком и плесенью.
Поэтому без проветривания подкровельного пространства не обойтись
Кроме этого важно, чтобы воздухообмен был эффективным.
Что необходимо учесть при обустройстве вентиляции на чердаке:
- Площадь отверстий должна соответствовать площади чердака. Идеальное соотношение 1 к 500 (1 кв.м. вентиляции на 500 кв.м. пространства).
- В воздухообмене должно быть задействовано все внутреннее пространство крыши. Если в отдельных участках воздух будет застаиваться — образуется конденсат или иней.
- В системе вентиляции должно быть два канала: через один воздух поступает, через другой выходит на улицу.
Самый сложный этап работы — это расчеты. Слишком большое количество или размер вентиляционных отверстий не менее плохо, чем недостаток площади продухов. Эту задачу лучше всего поручить специалистам.
Монтаж вентиляционных труб на крыше
Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.
Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.
Это индустриальные изделия отечественного или иностранного производства
В независимости от страны производителя важно грамотно его смонтировать. . До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.
До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.
После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.
После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.
Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.
Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.
Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.
Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.
Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.
Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.
Кровельные аэраторы

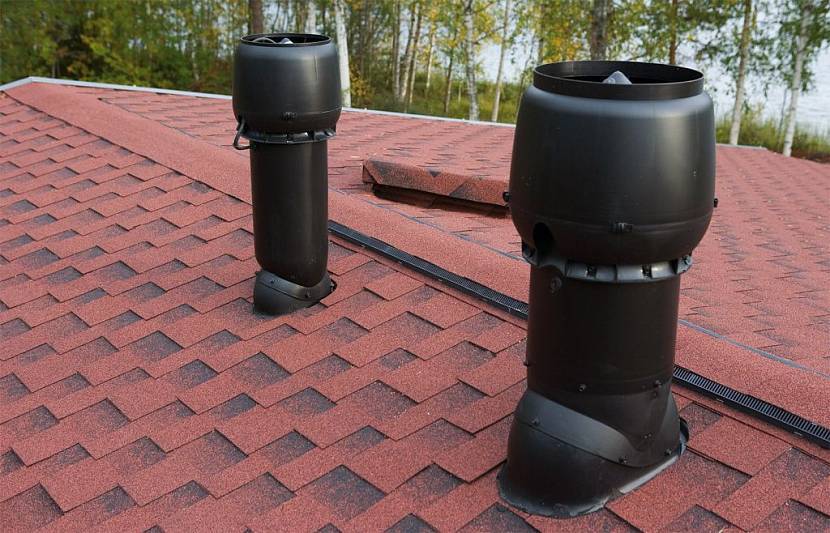

Вентиляционные аэраторы — специальные устройства для проветривания подкровельного пространства и вывода наружу влаги и водяных паров. Используются на плоских крышах, предотвращая набухание укрывного рулонного материала из-за температурных перепадов, и на скатных кровлях для эффективной вентиляции и удаления конденсата.
Флюгарки (аэраторы) производят разных размеров и конструкций. Они считаются самыми результативными элементами вентиляционных систем. На плоской кровле их устанавливают по всей поверхности равномерно в местах стыковки плит. На скатных конструкциях располагают ближе к коньку (0,6 м от него) или в местах прохождения ендов (на сложных крышах).
На скатных крышах аэраторы устанавливают ближе к коньку или в местах излома кровли
Материалом для изготовления служит нержавейка марки AISI 316 или прочный полипропилен, благодаря чему они выдерживают большой диапазон температур от -40 до + 90 °C.
Установка аэраторов на плоской кровле
При двухслойном покрытии рулонными материалами аэраторы устанавливают в нижнем слое:
- Сквозь стяжку и слои утеплителя вырезают отверстие по диаметру трубки аэратора.
- Засыпают гравием и крепят аэратор на горячую мастику.
- После охлаждения фиксируют саморезами.
- Наплавляют верхний слой кровельного настила с таким расчётом, чтобы аэратор был в месте нахлеста (15 см) полотен, места примыкания герметизируют.
Видео: монтаж аэратора своими руками на двухслойную мягкую кровлю, часть 1
В однослойном настиле аэраторы устанавливают на стяжку, делая отверстие до пароизоляции. Покрытие укладывается на юбку аэратора, сверху накладывается горячая мастика и заплатка, перекрывающая юбку и выходящая на покрытие примерно на 15 см. Затеем аэратор крепят саморезами, место стыка обрабатывают герметиком.
Видео: монтаж аэратора на двухслойную мягкую кровлю, часть 2
Установка аэраторов на металлочерепице и профнастиле
Монтаж вентиляционных выходов на крышах из металлочерепицы и профлиста одинаков и связан с нарушением кровельного покрытия, поэтому проводить его нужно особо тщательно, чтобы не пришлось менять испорченные листы укрывного материала.
- Прикладывают к месту установки шаблон (входит в комплект), обрисовывают и аккуратно прорезают отверстие по намеченной линии.
- Укрепляют уплотнитель шурупами, и наносят герметик.
- Устанавливают аэратор, закрепляют петлями и дополнительно шурупами.
- Изнутри чердака места прохождения вентиляционных труб шпаклюют герметиком.
Проход дымохода с сечением «квадрат» или «прямоугольник»
Для того чтобы узел прохождения дымоотвода, имеющего квадратное сечение, был максимально герметичным, требуется изготавливать наружный и внутренний фартуки (часто для этого применяется тонкий листовой металл). Обычно сначала монтируется внутренний, а после – внешний, обустраиваемый непосредственно на поверхности кровельного пирога. При создании нижнего фартука на трубе из кирпича делается разметка, соответствующая расположению всех деталей фартука. Затем производится штробление по намеченным линиям – штроба выполняется болгаркой на глубину не менее 1,5 см. Ее требуется очистить от пыли и просушить.
Фартук кровельный из стали с полимерным покрытием
Далее монтируются все планки фартука, при этом их края вставляются в проделанную штробу и фиксируются герметиком. К самой трубе фиксация осуществляется при помощи кровельных саморезов
Если где-то есть необходимость стыковки, то важно помнить, что нахлест отдельных элементов друг на друга должен составлять примерно 15 см – только в этом случае удастся добиться рекомендуемого уровня герметичности. В нижней части фартука монтируется специальный галстук для стока воды. Он направляется в сторону ендовы или карниза
Он направляется в сторону ендовы или карниза.
Схема устройства примыкания дымохода к крыше
После можно переходить к обустройству наружного фартука. Нужно помнить, что на этот момент металлочерепица уже должна быть уложена на крыше. Детали этого фартука уже не обязательно заводить в штробу – достаточно просто прикрутить кровельными саморезами к самой трубе
Важно обеспечить хорошее соединение фартука и металлочерепицы и не забыть о гидроизоляции. Кстати, гидроизоляционное покрытие должно быть заведено на дымоход примерно на 5 см. Закрепить его можно строительным скотчем
Закрепить его можно строительным скотчем.
Монтаж вентиляционных элементов
Перед выполнением работ очищают кровлю от загрязнения. Место производства работ протирают сухой ветошью.
Монтажные работы выполняют в следующей очередности:
Схема подкровельной вентиляции
- С помощью шаблона размечают место установки вентиляционной трубы.
- По шаблону с помощью дрели проделывают отверстия в кровле.
- Зубилом и ножницами соединяют отверстия в одну линию. Вырезанную часть удаляют.
- Обрабатывают края вырезанного отверстия напильником.
- Открепляют лист металлочерепицы с проделанным отверстием.
- Размечают отверстие в гидроизоляции для установки уплотнительной прокладки.
- Устанавливают по размерам уплотнительную прокладку.
- Наносят герметик на уплотнительной кольцо.
- Устанавливают кольцо на гидроизоляцию и крепят его саморезами к обрешётке.
- Устанавливают лист металлочерепицы с отверстием на место.
- Устанавливают проходной канал в проделанное отверстие.
- Закрывают пространство между кровлей и каналом прокладкой из негорючего материала.
- Проходной элемент закрепляют с помощью саморезов.
- Места стыка прокладки с каналом проклеивают герметиком.
- Через переходник вставляют вентиляционную трубу.
- С помощью уровня монтируют трубу в вертикальное положение.
- Выверенную трубу крепят саморезами к проходному элементу.
- Места стыков проклеивают герметиком.
- Устанавливают дефлектор.
- Проверяют качество выполненных работ со стороны кровли и чердачного помещения.
Совет. Воздухоотвод со стояком канализации соединяют с помощью гофрированной трубы. Отвод вытяжки с вентиляционным каналом соединяют напрямую.
Схема обхода трубы металлочерепицей
Особенности монтажа
Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:
- Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
- Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
- Исключение условий для образования конденсата путем теплоизоляции УП.
В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.
Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле
Установка вентиляционного узла на жестком кровельном покрытии
Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.
Общая последовательность действий:
Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском
Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу. Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции
Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.
Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.
Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.
Рисунок 12. Последовательность монтажа эластичного узла прохода
Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.
Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:
Монтируем узел вентиляции на мягкую кровлю
Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.
Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы
Последовательность установки:
- Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
- Место установки УП тщательно промазывается мастикой.
- Устанавливается проходной элемент и прикручивается саморезами.
После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.
Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):
Устройство вентиляции кровли из металлочерепицы
Система вентиляции кровли состоит из следующих конструктивных элементов:
- карнизные продухи;
- вентилируемый конёк;
- кровельные аэраторы;
- разжелобок.
Рассмотрим каждое из устройств более детально.
- Карнизный продух. Другое название — вентиляционный вход, поскольку через щели и отверстия в планке под карнизом втягивается воздух, который затем поступает внутрь подкровельного пространства. Различают:
точечные продухи. Отверстия диаметром от 10 до 25 мм в нижней части карниза. Чем меньше уклон кровли, тем больше делаются продухи. Как правило, отверстия располагают под водосточными желобами, чтобы избежать обледенения, и облицовывают снаружи софитами для защиты от засорения листьями или мусором;
щелевые продухи. Отверстия в форме вертикальной или горизонтальной щели размером до 2,5 см. Обеспечивают круглосуточный доступ свежего воздуха в подкровельное пространство. Для того чтобы листья и мелкий мусор не забивали щели, поверх продуха монтируют дополнительную вентиляционную сетку, состоящую из мелкоячеистой плетёнки.
Вентилируемый конёк (или коньковые продухи). Другое распространённое название — вентиляционный выход. Так как конёк является верхней точкой скатной крыши, то именно здесь происходит выход воздуха наружу. Производится в двух готовых вариантах: с продухами щелевидной формы (до 50 мм) или с точечными отверстиями во всю длину конька.
Кровельные аэраторы. Являются дополнительными составными частями общей системы вентиляции кровли. С помощью аэраторов усиливают движение воздушных масс, придают ему нужное направление. Конструкция представляет собой трубу небольшой длины (до 50 см), внутри которой расположен проход, обеспечивающий герметичность соединения с кровлей, и дефлектор — колпак для защиты от попадания воды и грязи. Установка производится как во время первичной сборки кровли, так и на уже эксплуатируемой крыше. Универсальность аэраторов заключается в том, что их применяют для любых типов крыш и покрытий, начиная с металлической и заканчивая мягкой битумной кровлей. Каждая компания, занимающаяся производством кровельного материала, выпускает аэраторы под собственную продукцию. Ассортимент насчитывает до 50 наименований различной формы и размеров.
-
Разжелобки — это элемент вентиляции, обслуживающий кровлю сложной конфигурации. Если на стыке скатов образуется впадина (ендова), то перед укладкой металлочерепицы необходимо установить разжелобок, который создаст вентиляционный канал для движения воздуха. Разжелобки бывают двух видов: внутренние и наружные.
Мы рассмотрели пассивные способы удаления влаги. Чаще всего они прекрасно справляются с поставленной задачей. Но если такой вентиляции недостаточно, применяют системы принудительной циркуляции воздуха. Главное их отличие заключается в наличии электрического вентилятора, который располагается внутри трубы и ускоряет проход воздуха.
Регулировка скорости движения воздуха может осуществляться автоматически или вручную со специальной панели оператора
Кроме этого, существует группа так называемых аэраторов турбинного типа. Многие специалисты считают их наиболее эффективными устройствами для вентиляции крыши. Верхняя часть прибора, взаимодействующая с внешней средой, оборудована дефлектором с турбиной, который вращается под действием ветра. При этом естественная тяга многократно увеличивается (в 5–7 раз в зависимости от силы ветра). Необходимое условие использования такого оборудования — адекватное увеличение размеров карнизных продухов и софитов.
Турбина, встроенная в трубу, увеличивает эффективность работы аэратора в несколько раз
Подбирая комплект для вентиляции кровли из металлочерепицы, нужно обращать внимание на такие моменты:
- следует приобретать аэратор с профилем основания, соответствующим рельефу черепицы;
- в комплектацию обязательно должны входить следующие элементы — перечень технических характеристик устройства, руководство по установке и эксплуатации, монтажный шаблон, прокладки, проходной элемент, набор крепежа;
- цвет аэратора желательно подбирать под цвет металлочерепицы;
- чем больше размер обслуживаемой площади, тем большего диаметра устанавливают аэратор (небольшие участки могут оборудоваться трубами с малым диаметром);
- материал изделия должен соответствовать условиям, в которых устройство эксплуатируется (качество пластика или металла должно подтверждаться документально).
Способы обустройства вентиляции
Обеспечить кровле вентилирование можно разными способами. Выбор варианта обустройства зависит от архитектурного решения проектировщика.
Аэраторы
Установка кровельных аэраторов – это самый распространенный вариант. Аэратор представляет собой деталь из небольшого отрезка трубы с плоским основанием для установки на поверхности и зонтиком, закрывающим верхнее отверстие трубы от попадания осадков. Внутрь помещен защитный фильтр.
Кровля с аэраторамиИсточник mtlarena.ru
Аэраторы можно устанавливать по различным схемам. Вариант расположения этих устройств зависит от типа кровли и степени влажности в регионе. Обычно аэраторы располагают возле конька. Можно установить их точечно. Специалисты считают, что самым эффективным является монтаж непрерывного желоба аэраторов, протянутого по всему ребру крыши. Желательно устанавливать вентиляцию данного типа одновременно с обустройством вентиляционной системы всего здания.
Преимущество аэраторов в том, что они не нарушают дизайн дома. Кроме того, при их применении кровельное покрытие не должно быть герметичным, то есть его можно укладывать без применения специальной ленты и монтажной пены.
Вентилируемый карниз

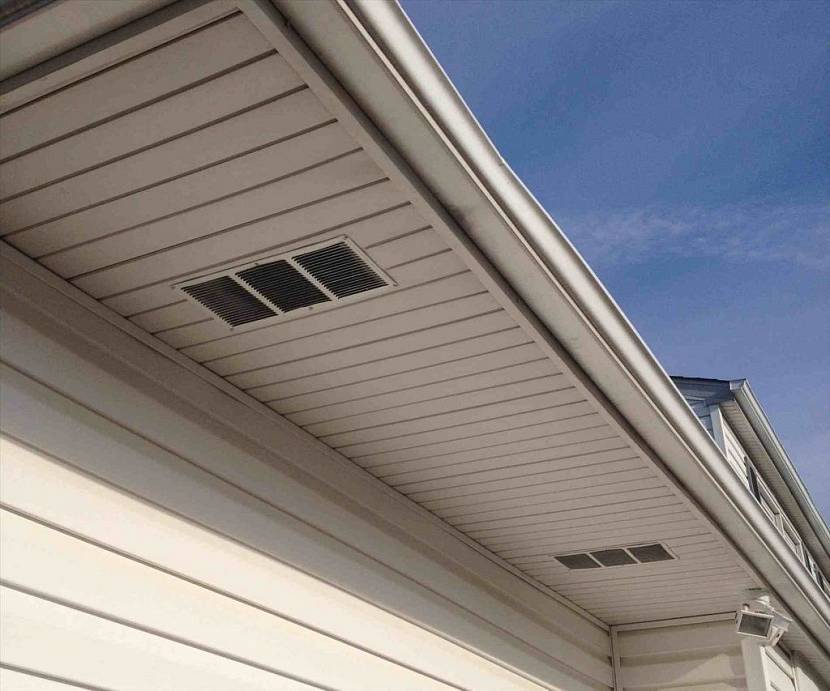

Использование вентилируемого карниза обеспечивает доступ воздуха в подкровельное пространство. В результате кровля хорошо проветривается, к тому же лучше работает вся вентиляционная схема здания. Карниз для проветривания крыши может быть обустроен разными способами:
использование софитов для подшивки кровли;
установка вентиляционных решеток;
установка над карнизными свесами специальных элементов с продухами.
Вентиляционная система с вентилируемым карнизомИсточник aihara-company.com
В местах установки каналов вентилирования карниза не прокладываются утепляющие материалы. Для их защиты от осадков применяются элементы водосточной системы и снегозадержатели.
Слуховое окно

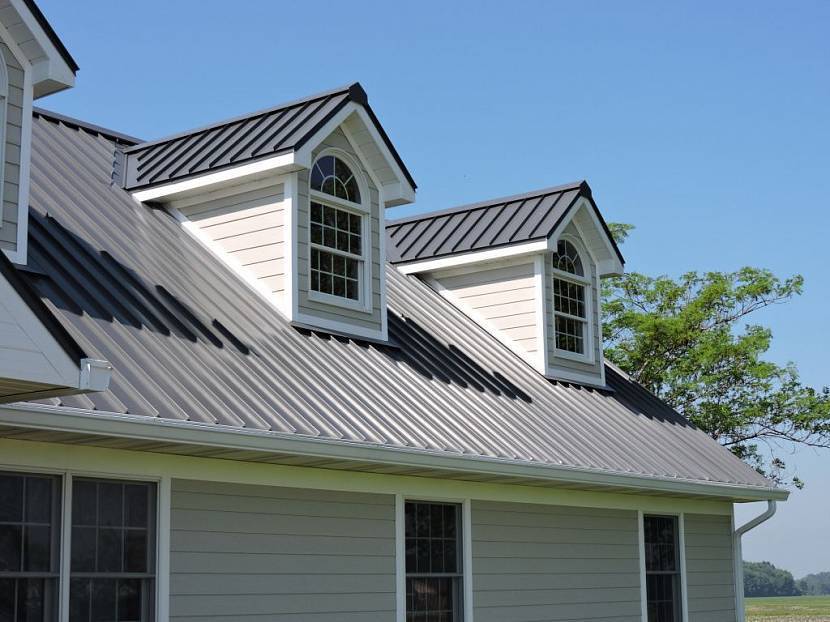

Вентилирование при помощи слухового окна, это тоже достаточно распространенный вариант. Вентиляция крыши дома данным способом кроме всего прочего способствует повышению эстетичности фасадов
По форме окна могут быть различными, и важно еще на этапе проектирования продумать такой вид окон, который будет соответствовать общей стилистике здания.
Слуховые окна, это достаточно дорогостоящие в строительстве элементы крыши. Но у них есть свои неоспоримые преимущества – высокая эффективность как вентиляционной системы и эстетичный внешний вид.
Мансардная кровля со слуховыми окнамиИсточник lestnitsygid.ru
Виды и устройство вентиляции кровли из металлочерепицы
Вентиляционный выход подразумевает использование металлической или пластиковой трубы. Диаметр ее должен варьироваться в пределах 30 – 100 мм.
Длина зачастую не превышает 50 см. Удаленность от конька не должна превышать 60 см. Это позволит внутреннему прогретому воздуху свободно выходить наружу.
Ниже перечислены несколько способов вентиляции подкровельного пространства металлочерепицы:
Первый метод: для нормализации температурного режима внутри вентиляционного просвета используется кровельный тип воздухообмена. С его помощью минимизируются риски образования избыточной влаги, негативно воздействующей на все деревянные элементы внутри конструкции.
Стоит отметить, что из-за перегревания внутренней поверхности перекрытия есть возможность образования наледи, блокирующей свободную циркуляция воздуха. Этот факт обуславливает низкую популярность данного способа. Кровельная вентиляция предполагает монтаж труб, оборудованных дефлектором и эластичной проходкой. Длина их должна доходить до уровня стропил.
Второй метод заключается в обустройстве вентиляции через кровлю металлочерепицы. В этом случае вентиляционные выходы будут сквозными, доходящими до чердачного помещения. По принципу работы они похожи на коаксиальные трубы.
Их конструкция предполагает наличие двух независимых контуров, способствующих постоянному выводу избыточной влаги и воздухообмену. Недостатком данного метода является его высокая стоимость.
Однако при этом значительно повышается эффективность, что в дальнейшем позволит избежать затрат на преждевременный ремонт кровельного перекрытия.
В зависимости от конструкции вентиляции, различают несколько ее разновидностей.
Карнизный продух является своеобразным входом для воздушных потоков.
Один из вариантов карнизного продуха
Может быть двух типов:
- точечные продухи представляют собой небольшие отверстия, диаметр которых не превышает 1 – 2,5 см. Размер зависит от наклона крыши – чем он сильнее, тем меньшие отверстия необходимы. Размещаются они зачастую под желобками для слива воды. Это предотвращает возможность их промерзания и образования ледяной корки. Наружная часть защищается специальными софитами, препятствующими засорению листвой и прочим мусором;
- щелевые продухи — это горизонтальные или вертикальные щели, ширина которых не должна превышать 2,5 см. Благодаря им поддерживается постоянная циркуляция воздуха в пространстве под перекрытием. Внешняя часть закрывается плетеной сеткой, предотвращающей засорение.
Вентилируемый конек представляет собой вентиляционный выход.

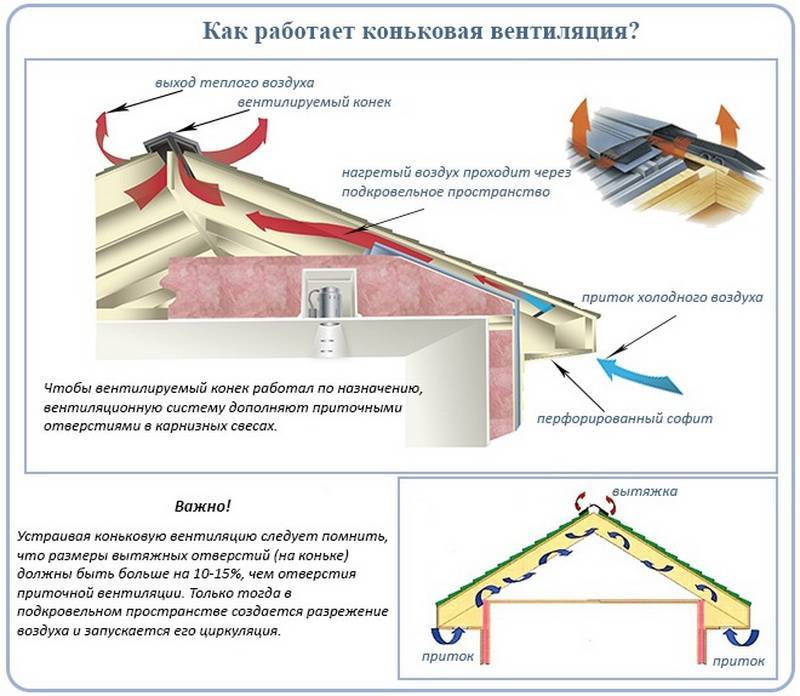

Схема работы вентилируемого конька
Он является верхней точкой системы и способствует выходу наружу паров и влаги. Бывает щелевым и точечным.
Кровельный аэратор усиливает циркуляцию воздушных потоков в требуемом направлении. Внешне он выглядит как труба длиной до 50 см.
Внутренняя часть представляет собой проход, обеспечивающий герметичность. Сверху размещается дефлектор (колпак), позволяющий предотвратить попадание мусора и листвы.
Кровельный аэратор
Преимущество данного вида в том, что монтаж может проводиться как на начальном этапе установки кровли, так и после сдачи в эксплуатацию. Аэраторы подходят для всех разновидностей перекрытий – как для мягких битумных, так и для металлических.
Фирмы, производящие кровельные материалы, выпускают и аэраторы. Ассортимент насчитывает более 50 изделий различных форм и размеров.
Разжелобки (ендова) подходят для крыш со сложной конструкцией и устанавливаются в случае образования впадин на стыке скатов.
С его помощью образуется канал для постоянной циркуляции воздушных потоков. В зависимости от специфики, разжелобки делятся на открытые и закрытые.
Универсальный способ обустройства вентиляции предполагает использование трубы, диаметр которой не должен превышать 50 см. Кроме этого, она должна быть оснащена защитным дефлектором, располагающимся на оголовке.
На сегодняшний день представлен широкий ассортимент аэраторов из пластика. Это позволяет подобрать подходящий вариант с учетом особенностей кровли, погодных условий, климата, ландшафта.
Современные аэраторы выполняются из высококачественных материалов, устойчивых к воздействию постоянного солнечного излучения и осадков, поражению кислотами. Некоторые производители обещают сохранение работоспособности систем при температурах от -50 до +90 градусов по Цельсию.
Стоимость металлических аэраторов значительно выше. Область их применения – крупные промышленные и производственные объекты.
Как устроить выход трубы
Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.
Прямоугольный выход
Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:
- установка внутреннего фартука до начала монтажа покрытия;
- устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.
Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.
- Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
- По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.
Внимание
Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много
- Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
- Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
- Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
- Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
- После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
- Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.
Круглый (овальный) выход
Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.
Дополнительно рекомендуем к изучению: Проход дымохода через стену.
Совет
Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.
Процесс установки прохода выполняют в таком порядке:
- На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
- Смочив элемент жидким мылом, его натягивают на трубу.
- Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
- Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.
Совет
При желании проходной элемент для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам
https://youtube.com/watch?v=O4asQV68dpM%3F
