Утеплитель для труб водопровода: выбор и способы укладки теплоизоляции водопроводных труб

Виды теплоизоляционных материалов для труб

Утепление труб водоснабжения в частном доме можно производить и без использования описанных выше методов, а просто надев на них «шубу» из теплоизоляционных материалов.

Основные требования к ним:

• Долговечность;
• Низкая теплопроводность;
• Устойчивость к влаге, а также к химическим и биологическим воздействиям.

Также важными в каждом конкретном случае могут оказаться и такие параметры, как пожарная безопасность, простота монтажа и стоимость.

Теперь можно посмотреть, насколько та или иная теплоизоляция для труб холодного водоснабжения соответствует заявленным требованиям. Подобных материалов очень много, перечислим основные и самые востребованные.

Обмоточная теплоизоляция

К этому типу можно отнести все виды минеральной ваты и стекловолокна. Подобные материалы хорошо сохраняют тепло, но обладают такими недостатками, как способность впитывать влагу и низкая плотность.

• Поглощая влагу, утеплитель теряет свои свойства и перестает работать на сохранение тепла. Поэтому поверх него обязательно устраивают слой гидроизоляции из рубероида или металлизированной фольги.
• При подземной прокладке рыхлый материал сжимается под весом грунта, уменьшается его толщина и количество воздуха, находящегося между волокон. Это также приводит к потере теплоизоляционных свойств. Поэтому в данном случае утепленные трубы водоснабжение необходимо заключать ещё и в твердый кожух.

Необходимость дополнительной гидроизоляции и создания кожуха приводят к увеличению финансовых и трудозатрат. По этой причине подобные материалы используются преимущественно для утепления труб в неотапливаемых помещениях, а не проходящих под землей или открытым небом.

Такая теплоизоляция выпускается и в виде труб, что облегчает монтаж, если трубы ещё не спаяны. Но она предназначена только для прямых участков, повороты, разветвления и фитинги нуждаются дополнительном утеплении.

Теплоизоляционные трубы из стекловолокна

Теплоизоляционные кожухи

Намного удобнее в монтаже цилиндрические разъемные кожухи. Они изготавливаются из базальтового волокна или пенополистирола и могут быть покрыты снаружи защитным слоем фольгоизола, пергамина или другого гидроизоляционного материала.

На фото базальтовый утеплитель

Их преимущество заключается в том, что они не требуют устройства лотков при подземной укладке и могут использоваться многократно. А для изоляции различных узлов выпускаются специальные фасонные элементы.

Такие материалы часто называют скорлупами за их жесткость. Их монтаж довольно прост: половинки надеваются на трубу со смещением по длине на 10-15 см, а все стыки проклеиваются скотчем, чтобы не допустить проникновения влаги к трубам.

Теплоизоляционные рукава

К ним можно отнести мягкие цилиндры из вспененного полиэтилена и каучука.

Трубки из вспененного полиэтилена могут быть разной толщины и диаметра. Они имеют продольный разрез для монтажа. Материал экологически безопасный, устойчивый к влаге, плесени и химическим веществам. Но его теплопроводность оставляет желать лучшего.

Теплоизоляция из вспененного полиэтилена

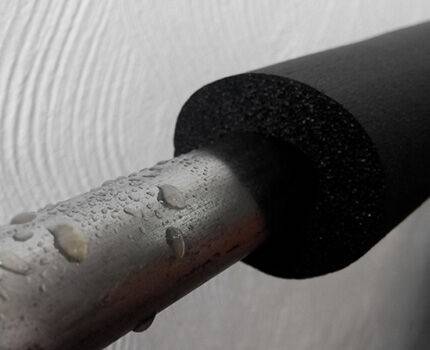

Вспененный каучук также бывает в виде цилиндров, но выпускается и в форме пластин, которыми трубы оборачиваются с закреплением стыков скотчем. Может иметь внешний фольгированный слой. Он не впитывает влагу, эффективнее сохраняет тепло по сравнению с полиэтиленом, но и стоит дороже.

Вспененный каучук

Жидкие теплоизоляторы

Жидкими их можно назвать весьма условно и то только по способу нанесения на поверхность труб.

Пенополиуретан – полимер, напыляемый на поверхность специальным оборудованием и образующий после застывания плотное теплоизоляционное покрытие, не нуждающееся в гидроизоляции и устройстве лотков. Материал не самый дешевый, да и способ монтажа требует использования сложного оборудования, поэтому в частном домостроении используется редко.

Теплоизоляционная краска Теплобарьер

Теплоизоляция для труб водоснабжения

В широком ассортименте теплоизоляционных материалов не
сложно запутаться. Чтобы выбрать оптимальный вариант, нужно, как минимум, знать
основные виды и типы, ключевые характеристики и особенности.

Теплоизоляция водопроводных труб выполняется различными
утеплителями, которые сгруппированы ниже (в виде классификации) по принципу
единства технологии утепления.

Жесткие утеплители

В эту категорию входят пенопласт, пенополистирол (2560-3200
руб/куб) и Пеноплекс (3500-5000 руб/куб), теплоизоляционные свойства и цена
зависят от плотности.

Пенопласт является отличным утеплителем и имеет относительно
низкую стоимость (по сравнению с другими материалами). Однако утеплить круглую
трубу жесткой плитой утеплителя достаточно сложно. Для утепления труб используют
специальные оболочки (твердый короб) – скорлупы, в которые помещают трубы, а
пространство заполняют мягким утеплителем.

Укладка водопроводных труб в короб из пеноплекса

Рулонные утеплители

В этом сегменте представлены: полиэтилен (как дополнительный
материал), пенофол фольгированный (50-56 руб/м.кв), вата (минеральная (70-75
руб/м.кв) и стекловата (110-125 руб/м.кв)), поролон мебельный (250-850 руб/м.кв
в зависимости от толщины).

Утепление труб водоснабжения рулонной теплоизоляцией также
сопряжено с трудностями, которые заключаются в гигроскопичности материала. Т.е.
утеплитель теряет свои свойства под воздействием влаги, а значит, имеет более
узкую сферу применения, или нуждается в дополнительной защите. Плюс, необходимо
продумывать способ крепления утеплителя на трубе.

Маты базальтовые теплоизоляционные и поролон для утепления водопроводных труб

Сегментные (кожуховые) утеплители

Кожух-утеплитель для труб – наиболее прогрессивный вариант
теплоизоляции трубопровода. Оболочка для утепления водопроводной трубы
обеспечивает максимальную герметичность и как следствие, создает надежный
теплоизоляционный слой.

Выделяют разновидности сегментных утеплителей:

Скорлупы из пенопласта для утепления водопроводных трубжесткие (теплоизоляционный кожух для труб – скорлупа из пенополистирола (ППУ) или вспененного пенопласта. Цена от 190 руб/м.п, зависит от толщины и диаметра цилиндра);

Трубная изоляция из вспененного полиэтилена для утепления водопроводных трубМатериал подготовлен для сайта www.moydomik.net
Базальтовые цилиндры для утепления водопроводных труб

Напыляемые утеплители (ППУ)

Особенность утепления методом напыления пенополиуретана в
том, что теплоизоляция наносится на поверхность трубы, обеспечивая 100%
герметичность (стоимость компонентов для ППУ заливки от 3,5 евро за кг).
Количество компонентов определяется толщиной заливки, работа оплачивается
дополнительно). В среднем стоимость утепления напылением пенополиуретана
составляет 15-20 долларов/м.п.

К напыляемым утеплителям также относится краска
теплоизоляционная для труб. Нанести можно самостоятельно, т.к. термокраска
продается в баллончиках в виде аэрозоля. Слой краски в 20 мм. заменяет 50 мм
утеплителя из базальтовой ваты. Кроме того, это единственный материал, который
не подвержен повреждениям со стороны грызунов.

Утепление водопроводных труб методом напыления пенополиуретана (ППУ)Водопроводная труба утепленная пенополиуретаном (ППУ)

Выбирая теплоизоляционный материал для утепления труб
водоснабжения, нужно принять во внимания такие факторы:

место установки трубопровода

Утепление труб, проведенных по
земле и расположенных под землей выполняется разными способами, даже при
применении одних и тех же материалов (важно также учесть до или ниже уровня
промерзания уложены трубы);. частота эксплуатации трубопровода

Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;

частота эксплуатации трубопровода. Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;

показатель теплопроводности труб (пластиковые,
металлические);

устойчивость к влаге, горению, биологической активности,
ультрафиолету и т.д. определяет необходимость защиты утеплителя от названных
факторов;

простота монтажа;

стоимость;

срок службы.

Утеплитель для труб из вспененного полиэтилена

Одним из лучших соотношений цены и качества характеризуется утеплитель для труб из полиэтилена. Он представляет собой материал, состоящий из мельчайших ячеек, которые хорошо гидроизолируют систему. Это защищает от коррозии металла. Сам материал практически не впитывает воду и выдерживает температуры от –60 до +90 градусов. Покрытие легко устанавливается.

В системах для отопления следующий материал сокращает потери тепла до 80%. Он выпускается гильзами по 2 метра разной толщины:

• название модели: Порилекс НПЭ Т 60х9х1000 мм;
• цена: 45 р;
• характеристики: цвет серый, вес брутто 0,06 кг;
• плюсы: гибкий материал, влагостойкий, обладает низкой теплопроводностью;
• минусы: не обнаружено.

Хорошо справляется с изоляцией холодных и горячих коммуникаций следующее изделие. За счет цветового разделения, оно позволяет различать трубы с горячей и холодной водой:

• название модели: Теплоизоляция супер протект 28;
• цена: 21 рубль;
• характеристики: поставляется в бухтах, цвет красный, длина 10 метров;
• плюсы: снаружи покрыт полимерной пленкой, которая повышает прочность коммуникаций и срок их службы на 50 %;
• минусы: не обнаружено.

Еще один универсальный материал, с которым можно работать для защиты систем отопления, канализации и др. Он стоек к воздействию таких материалов, как бетон, гипс, известь:

• название модели: Энергофлекс Супер 2 м;
• цена: 69 р./пог.м;
• характеристики: полый, низкая теплопроводность, цвет серый;
• плюсы: слабогорючий;
• минусы: высокая стоимость.

1 Подготовка к утеплению

Причины того, почему для водопровода жизненно необходима теплоизоляция, вполне очевидны.

Но устанавливать утеплитель что называется «с наскока» не следует, так как неправильная теплоизоляция, как и неправильно подобранный утеплитель, не просто не решат проблемы, но могут ее отсрочить и создать «временную бомбу», которая приведет спустя определенное время к тому, что вся водопроводная система в доме внезапно выйдет из строя.

Важно понимать, что подготовительные работы хотя и не производятся мгновенно, но и не требуют огромных временных и финансовых затрат на реализацию, так как на собственном участке трубопровод не имеет протяженность в десятки километров. Первое правило планировки утепления водопровода заключается в том, что глубину пролегания водопроводных труб следует доводить до полуметра

Вполне очевидно, что если этот показатель будет больше, то и теплоизоляция выйдет более эффективной

Первое правило планировки утепления водопровода заключается в том, что глубину пролегания водопроводных труб следует доводить до полуметра. Вполне очевидно, что если этот показатель будет больше, то и теплоизоляция выйдет более эффективной.

Впрочем, выдержав этот параметр, не следует думать, что в таком случае подойдет даже слабая теплоизоляция. На самом деле даже при идеальном залегании труб следует выбирать наиболее эффективный и «мощный» утеплитель, не экономя средства.

Особо эффективная теплоизоляция (теплоизоляция Энергофлекс для труб, например) необходима, прежде всего, на тех участках водопровода, где труб проходят в необогреваемых помещениях или же на открытой местности. Утеплитель здесь можно устанавливать даже в два слоя, так как именно на этих участках наиболее сильны неблагоприятные факторы (замерзание).

Процесс теплоизоляции труб

Следует помнить, что устанавливать утеплитель в помещениях — процедура сравнительно легкая, тогда как на открытой местности, например на улице, устанавливать утеплитель будет достаточно сложно и долго.

Изоляция в этих местах будет проходить под насосами, счетчиками, а также через распределительные водопроводные колодцы. К этому следует быть готовым.

1.1 Советы по выбору

Время ватных одеял и различных фуфаек, использующихся в прошлом как импровизированная изоляция, давно прошло. Сейчас строительный рынок имеет огромное количество как производителей утеплителей (Rockwool, Isover и так далее), так и выпускаемой ими продукции.

Несмотря на то, что одна изоляция краше другой, необходимо уметь разбираться в их преимуществах. Именно поэтому лучшая изоляция эта та, что отвечает следующим требованиям:

• Имеет небольшой уровень теплопроводности как теплоизоляция K-Flex для труб и при этом обладает отличным теплосберегающим свойствам;
• Изоляция должна быть рассчитана на длительный эксплуатационный срок и обладать устойчивостью к различным химическим и биологическим агрессивным воздействиям;
• Изоляция должна иметь наиболее маленький коэффициент водопоглощения;
• Утеплитель должен с легкостью работать при высоких температурах без последующей потери своей структуры и своих физических параметров.

Утепление трубы вокруг крана

В целом, большинство теплоизоляционных материалов современности (компаний Rockwool, Isover, Ursa и так далее) отвечает этим параметрам. Именно поэтому дополнительно следует также смотреть и на вид теплоизоляционного материала, подбирая наиболее оптимальный для необходимого вида утепления.

Общие сведения

А воде внутри конструкции ни в коем случае нельзя позволить замерзнуть иначе она может порвать и вывести из строя всю водопроводную систему.

В домашней водопроводной системе существует два слабых места.

• Расположение трубопровода на улице под слоем земли.
• Трубопровод расположен в неотапливаемом помещении.

Если утепление водоснабжения в частном доме, что находится внутри помещения провести легче,  то водопровод, что проложен снаружи требует более продуманного подхода. В основном деле все зависит от качества используемого утеплителя.

Хороший утеплитель для водоснабжения должен обладать следующими характеристиками:

1. низкой теплопроводностью;
2. долговечностью;
3. простотой монтажа;
4. стойкостью к агрессивным средам;
5. должен выдерживать рабочую температуру среды;
6. пожаробезопасностью и герметичностью;
7. невысокой ценой при возможности неоднократного использования

На основании таких характеристик и подбирается оптимальная тепловая изоляция для водопровода в частном доме. На сегодняшний день существует большое количество утеплителей. Немного ниже мы проанализируем некоторые из них.

Утепление сложных участков

Особенно важно хорошо изолировать от холода те участки трубопровода, которые выходят на поверхность земли или проходят через фундамент в дом. Один из самых распространенных методов утепления такого ввода заключается в следующем:

Один из самых распространенных методов утепления такого ввода заключается в следующем:

• В отверстие в фундаменте вставляется отрезок трубы большого диаметра. Это может быть канализационная труба диаметром от 100 мм из ПВХ;
• В неё вводится водопроводная труба, центрируется и закрепляется в этом положении скотчем;
• Пространство между трубами задувается монтажной пеной из баллончика;

Схема утепления ввода

Пространство между внешней трубой и стенками фундамента засыпается керамзитом, а над трубой укладывается влагостойкий утеплитель.

Способы защиты трубопроводов от замерзания

Обеспечить безопасность водопроводной магистрали в загородном коттедже можно и без закапывания ее на большую глубину под землю. Для этого нужно уменьшить возможность замерзания воды, протекающей по трубам, одним из следующих способов.

Утепление водопровода

Все трубы, проходящие вне дома, обкладываются термоизоляцией. Толщина слоя зависит от места прокладки труб. Для подземных коммуникаций она меньше, чем для расположенных на улице. Но и в них требуется усиленное утепление для участков, выходящих на поверхность. Кроме того, сам материал должен быть защищен гидроизоляцией от ухудшения своих теплоизоляционных свойств при намокании.

Способы нанесения тепловой защиты на водопроводные трубы:

• укладка магистрали в короба с последующим заполнением утеплителем свободного пространства и герметизацией уложенными поверху плитами;
• обматывание труб различными теплоизоляционными материалами и нанесение верхнего слоя влагоизоляции;
• применение готовых утепляющих структур, одеваемых на водопроводные трубы – длинномерных цилиндров или сегментных блоков (скорлупы);
• нанесение на поверхность магистрали жидких теплоизоляторов, которые застывая образуют сплошной защитный слой.

Организация потоковых режимов

Можно усилить сопротивляемость водопроводной воды замерзанию, изменив условия ее протекания или состояния:

• Повышение давления. Установив возле трубопроводного насоса ресивер, добиваются увеличения напора в магистрали до 5 атм при отсутствии движения воды. В этом состоянии вода замерзает медленнее. Но такой способ требует надежности труб и соединений, способных выдержать избыточное давление.
• Создание круговой циркуляции. При движении в магистрали и замещении холодной воды более теплой замерзание труб не происходит. Но для этого потребуется замкнутый контур с прямой и обратной трубами, а также насос для прокачки при отсутствии потребления. Необязательно гонять воду все время. Достаточно включать насос на несколько минут в течение часа. Добиться этого можно установкой простейшего таймера.
• Отопление теплым воздухом. Трубопроводы небольшой длины можно заключить в кожух, между стенками которого и самой трубой пропускать воздух из дома. Воздушный контур может быть открытым или замкнутым. Движение потока создается насосом или феном. Этот способ хорош для утепления труб, проходящих под полом в подвале.

Нагрев водопроводной магистрали

Обогрев трубопроводов кабелем

Простое утепление не способно противостоять сильным морозам. Надежную защиту можно получить, только поддерживая необходимую температуру дополнительными устройствами. Эффективным способом является утепление водопровода подогревом трубы специальным кабелем. Он накладывается по всей длине магистрали и подключается к электроснабжению дома.

Способы укладки греющего кабеля:

• Продольный. Нагревательные пластины наклеиваются в одну линию на внешнюю поверхность трубы.
• Винтовой. Кабель также наматывается снаружи, но по спирали с шагом, рассчитываемым из его мощности. Чем она выше, тем реже идет намотка.
• Внутренний. Нагревающий провод располагается внутри самого трубопровода.

Утеплить от мороза водопроводную трубу над землей простой обмоткой защитным материалом невозможно. Единственный способ – организация подогрева с помощью кабеля. В его задачу не входит поддерживать высокую температуру труб и протекающей воды. Достаточно предотвратить их замерзание. Датчики, установленные вдоль магистрали, позволяют контролировать степень нагрева и включать устройство только при приближении температуры трубы к нулю.

Изоляционные материалы для труб

Для изоляции труб наиболее часто используются следующие материалы:

• Пенополиэтилен или пористый пластик — утеплитель этого типа создается путем вспенивания полиэтилена газом, который имеет форму пены с закрытоячеистой структурой. Он отличается высоким коэффициентом диффузии водяного пара, поэтому не абсорбирует. Он гибкий, податливый, может быть очень тонким (даже толщиной 5 мм). Хорошо работает в канавках стен и в полу — устойчив к высоким и низким температурам;
• Пенополиуретан — это жесткий пенопласт с очень хорошими изоляционными параметрами, устойчивый к химическим воздействиям, не подвержен воздействию солнечных лучей;
• Каучук (в просторечии резина) — материал в виде гибкого черного поролона (на основе синтетического каучука), устойчивый к солнечному излучению, воде, большим перепадам температур и погодным условиям. Хорошо работает в качестве изоляции труб в солнечных установках;
• Минеральная и стекловата — это материалы, которые устойчивы к высокой температуре, не дают усадки под ее воздействием и не впитывают влагу. Стекловата обладает лучшими изоляционными свойствами и более эластична.

Кабели изолированы пористым пластиком, пенополиуретаном, резиной и минеральной ватой. Они могут быть в виде футеровок для труб, крышек, матов, пластин или сборной арматуры. У каждого материала есть коэффициент теплопроводности, обозначаемый символом λ — чем ниже, тем лучше.

Следовательно, изоляция из материала с более низким коэффициентом теплопроводности может иметь меньшую толщину, чем оболочка трубы из материала с более высоким коэффициентом (для обеспечения требуемых изоляционных свойств).

Стандартно предполагается, что в одноквартирных домах толщина изоляции должна составлять 20–30 мм — подробные требования к покрытию определены польскими стандартами.

Эти материалы чаще всего имеют форму матов или формы, адаптированные к диаметру и изгибам трубы (колена, тройники). Утеплитель можно дополнительно защитить от повреждений алюминиевой фольгой или ПВХ-оболочкой.

Чем горячее вода в установке и холоднее окружающая среда, тем лучше должны быть параметры у внешнего покрытия, т.е. тем ниже коэффициент λ.

Альтернативные варианты теплоизоляции

Существуют альтернативные способы теплоизоляции, предупреждающие возникновение неблагоприятных последствий. Они применимы не во всех случаях. Во-первых, можно удалить всю воду из системы – нет воды, нет проблемы. Этот метод применим для домов, не используемых в зимнее время. Он поможет уберечь систему от повреждения в случае промерзания труб водопровода.

Во-вторых, можно обеспечить постоянное движение воды в трубопроводе, открыв немного кран. Это не сложно сделать при постоянном проживании. Но вариант опасен – вдруг на пару дней придется уехать из дома, а по возвращении будет ожидать сюрприз в виде испорченного водопровода.

Утеплитель помогает избавиться от конденсата, что положительным образом сказывается на продлении срока службы металлических труб

Помимо приоткрытого крана обеспечить постоянное давление в трубопроводе можно другими способами. Например, использовать специальный насос для повышения давления воды в системе или же добавить еще один элемент – ресивер. Его следует врезать в трубу сразу же возле насоса. Работа ресивера позволит поддерживать постоянное давление, что убережет систему от замерзания.

Как выбрать теплоизоляционный материал: показатели качества

• Устойчивостью к воздействиям агрессивной внешней среды: влажности, резкой смене температурных режимов, морозам, повышенной температуре.
• Низкой теплопроводностью.
• Долговечностью: материал должен обладать износоустойчивостью, прочностью, эластичностью.
• Герметичностью конструкции в сборке.
• Пожаробезопасностью: часто трубы прокладываются в непосредственной близости к деревянным конструкциям, поэтому изолятор не может иметь горючую основу.
• Легкостью, доступностью для монтажа мастером – непрофессионалом.
• Удобством, простотой для демонтажа и новой сборки.
• Невысокой стоимостью.

Какой вариант утепления лучше?

При выборе для труб системы отопления утеплителя необходимо учесть:

1. Месторасположение магистрали (в земле, в подвале, на чердаке).
2. Наличие проблем с грызунами.
3. Финансовые возможности.
4. Диаметр труб и конфигурацию трубопровода.
5. Температуру нагрева теплоносителя.

На практике крысы и мыши обходят стороной только стекловату. Плюс краска им просто не по зубам. Остальные утеплители они вполне могут изгрызть, чтобы наполнить свое гнездо.

Если утепляется уличная магистраль отопления, то для нее рекомендуется взять влагостойкий жесткий пенопласт или пенополиуретан, которые меньше намокают

Полиэтилен во всех своих вариациях устойчив к агрессивному воздействию цемента. Если труба с утеплителем прокладывается в стене с последующей заливкой отверстия бетоном, то стоит предпочесть именно полиэтиленовый материал.

Пенополиуретановая пена позволяет добраться до всех участков магистрали, надежно укрыв ее монолитным термоизоляционным слоем. Однако для ее нанесения требуется специальное оборудование. Плюс напылять такой утеплитель на тонкие трубы сложно, большая часть пены окажется на окружающих стенах.

При монтаже отопительной системы на участках с нестабильными грунтами и с подключением нескольких зданий к одному котлу самый оптимальный утеплитель – легкий полиэтилен или тонкий пенопласт. Применять здесь тяжелую каменную вату не стоит. Магистрали при подвижках почвы могут не выдержать дополнительных нагрузок и лопнуть.

Материалы для утепления водопроводов – какими должны быть?

Материалы для утепления защищают водопровод от разрыва во время сильных морозов

В продаже имеется множество различных материалов, предназначенных для утепления водопроводов внутри и снаружи жилища. О них мы подробно поговорим ниже. Но сначала опишем основные требования, которым должна соответствовать теплоизоляция для водопроводов. Если работы по утеплению планируется производить своими руками, следует подбирать изделия, отличающиеся простотой монтажа и максимальной долговечностью. Это, пожалуй, самое главное. Кроме того, защищать водопроводы от морозов следует материалами, которые имеют:

требуемый уровень герметичности;
способность к самозатуханию при возгораниях и высокий уровень противопожарной безопасности в целом (это особенно важно, когда трубы изолируются внутри помещения);
малый показатель теплопроводности и водопоглощения;
возможность к повторному использованию после проведения каких-либо несложных работ, связанных с демонтажем труб;
стойкость к внешним биологическим и сугубо химическим воздействиям.

Указанным требованиям соответствуют многие современные утеплители. Подобрать самый подходящий материал домашнему мастеру будет несложно.
