Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Как заправлять газовый баллон?

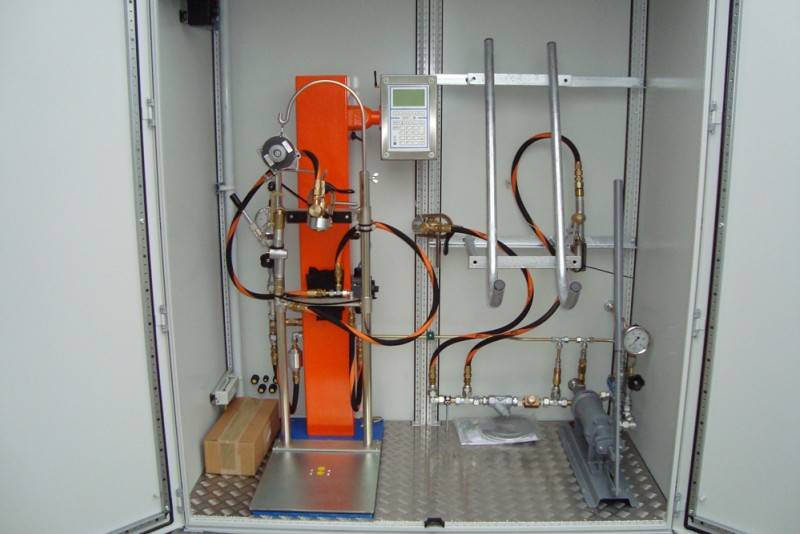

Заправляют такие устройства на территории специальных пунктов, которые могут располагаться автономно и входить в АЗС. В условиях последних есть возможность заправки газомоторным топливом.

Важнейшим нюансом в этого процесс является тот факт, что заправлять нужно не по объему, а по весу. Если руководствоваться техникой безопасности, то емкости с газом следует заправлять максимум на 85 процентов от всего объема, во избежание чрезмерного давления.

Для того, чтобы следовать технике безопасности и ее нормам, подобное устройство с любым объемом маркируется цифрой с максимально допустимой массой, соответствующей тем самым допустимым 85 процентам. Емкости располагают на весах, включая закачку топлива. Процесс останавливается после достижения необходимой массы.

Но даже при заправке относительно массы переливы не исключены, что особенно актуально для малообъемных емкостей — на 5 или 12. Они должны заправляться на 2 и 6 килограммов соответственно. Большая скорость заправки иногда не позволяет увидеть достижение предельной нормы. Если такое произошло с вами, обязательно попросите, чтобы лишний газ слили. В последующем лучше подобрать другое место для заправки.

В целом, базовым критерием выбора заправщика является наличие у него лицензионных документов на использование пожароопасных и взрывоопасных объектов. Если документы присутствуют, то можно сделать вывод, что вас обслуживают квалифицированные специалисты, ежегодно проходящие специальную аттестацию.

В остальных случаях вы берете ответственность за работу заправляемой емкости на себя. А рискуете вы не только своими деньгами, но и безопасностью своего жилья и жизни. Кроме того, не лицензированная заправка является нарушением законодательства и может повлечь за собой не только административную, но и уголовную ответственность относительно статьи о незаконной предпринимательской деятельности.

Предложенная информация в обзоре не претендует на точность энциклопедических данных и продиктована по-большому счету нашим опытом. Но мы уверены, что она сможет вам помочь значительно сэкономить время и деньги.

Особенности использования

Многие владельцы частных домов интересуются, на сколько хватает одного баллона и какой производительностью обладает система на таком топливе. Еще одна проблема – необходимость снижения расхода газа.

Важно! Все котлы, использующие для обогрева магистральный газ, могут эксплуатироваться и на сжиженном топливе. Для этого потребуется только сменить горелку

Основным показателем при выборе подходящего отопительного котла является минимальное давление газа, при котором устройство способно продолжать работать. Чем меньше это значение, тем лучше.

В один газовый баллон помещается 35-42 л газа. В жидком виде это составляет 22 кг. Стоимость заправки одного литра равна 12-16 рублям. Исходя из этих расчетов, заправка одного баллона стоит около 470-630 рублей. Газовый котел мощностью 12-15 кВт потребляет от 1,2 до 1,7 кг газа в час. При этом он вырабатывает 1 кВт энергии. Этого достаточно для обогрева 120-140 м² площади.

При постоянной работе котла на предельных значениях газ расходуется в объеме 33,6 кг газа в сутки. При перерасчете на баллоны это составляет 1,5. Это стоит от 870 до 950 рублей. Такие затраты на отопление являются довольно большими. Однако при правильной настройке отопительного оборудования и утеплении дома котел потребляет гораздо меньше. В этом случае он поддерживает комфортную температуру.

В утепленном строении площадью от 120 до 140 м², не имеющем сквозняков и утечек тепла через окна, котел потребляет от 10 до 12 кг газа в сутки. Это при расчете температуры на улице до -23 градусов, а в доме — + 23. При таком расходе одного баллона 50 л хватает на двое суток. В неделю тратится 3-4 баллона. Недельный обогрев жилища стоит 1,7-2,2 тыс. рублей.

Сократить расходы можно при оснащении котла автоматикой. В ночное время температура будет снижаться, что позволит сократить объем потребляемого котлом газа. При ее ежедневном понижении до 15 градусов в ночное время суточный расход сокращается на 25-40%. Один баллон в этом случае можно растянуть на 3-4 дня. Неделя отопления газом обойдется в 900-1300 рублей. Месячные затраты сократятся до 5-7 тыс. рублей.

Совет! Отапливая жилище сжиженным газом, стоит объединять баллоны в группы по 6-10.

При правильной настройке котла программатором и регулярном снижении температуры удается сократить расход баллонного газа до 8-10 баллонов ежемесячно.

Руководство по самостоятельному устранению неисправности газового вентиля

Современный газовый баллон соответствует ГОСТ 949-72 и представляет собой прочный цельносварной элемент из углеродистой либо легированной стали. Согласно стандарту, толщина стенок баллона не может быть меньше 2 миллиметров. Для того, чтобы находящийся внутри газ давил одинаково на верхнюю и нижнюю части, их делают вогнутой и выпуклой.

Сами баллоны, в зависимости от находящегося в них веществе и его количества могут иметь разные размеры, форму и цвет. Но одно остается неизменным – любой газовый баллон обязательно должен иметь паспортные данные, присваиваемые на заводе. В верхней части находится горловина, снабженная резьбой, в которую и вставляется вентиль.

• Неисправность вентиля – не поворачивается маховик или присутствуют иные проблемы;
• Коррозия, вмятины или прочие повреждения на теле баллона и вентильной части;
• Просрочена дата освидетельствования;
• Чувствуется газ в воздухе;
• Криво установленный или поврежденный башмак баллона;
• На штуцере нет заглушки.

Сам по себе баллон цельный, и что-то сломаться там вряд ли может. Поэтому основное количество неисправностей касается газовых вентилей.

Порядок действий:

• Ремонт осуществляется в хорошо проветриваемом помещении;
• Открываем запорный узел, чтобы дать остаткам газа выйти наружу;
• Чтобы вывернуть вентиль вручную или газовым ключом, необходимо прогреть этот элемент. В этом случае никакой опасности нет, так как в баллоне находятся только газовые пары, а не их смесь с воздухом, которая и является взрывоопасной в первую очередь. Единственное, за чем необходимо следить – умеренный нагрев конструкции, так как перегрев может повысить давление в баллоне. Смысл прогрева заключается в том, что металл расширяется и вентиль становится возможно выкрутить даже вручную, либо с небольшим усилием рычага в виде того же газового ключа;
• После снятия элемента конический штуцер герметизируют – на него накладывается уплотнитель, либо фторопластовая лента;
• Монтируется новый вентиль, после чего факт и время ремонта заносятся в паспорт баллона. Монтаж осуществляется специальным динамометрическим ключом, который дает возможность правильно дозировать усилия и не сорвать резьбу. Максимальное разрешенное в этом случае давление составляет 480 Нм для стальных, и 250 для латунных вентилей;
• Сняв вентиль с баллона, необходимо слить из него конденсат, если речь идет о широко используемом нами пропан-бутане.  Данная процедура практически никем не выполняется, несмотря на то, что она крайне желательна. Однако сливать необходимо вдали от жилых домов, так как конденсат сей имеет крайне неприятный запах.

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Защитный колпак на газовых баллонах может накручиваться на специальную резьбу горловины, полностью закрывая вентиль, или быть приваренным к корпусу и лишь защищать кран от случайных внешних ударов

Стандартный газовый баллон в сборе состоит из следующих элементов:

1. Корпус баллона.
2. Вентиль с запорной арматурой.
3. Закрывающий вентиль колпак.
4. Подкладные кольца для фиксации и транспортировки.
5. Опорный башмак.

Выбитую на баллоне информацию используют сервисные центры при заправке и повторном освидетельствовании оборудования, поэтому не следует её сильно закрашивать краской

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.

• запрещается пользоваться неисправными газовыми баллонами;
• запрещается хранить баллоны в местах постоянного проживания людей;
• нельзя открывать вентиль очень быстро: наэлектризованная струей газа головка может стать причиной взрыва;
• периодически проверять исправность и герметичность вентиля;
• запрещается использование или нахождение на одном рабочем месте двух пропан-бутановых баллонов одновременно.

Как правильно стравить газ и избавиться от него

Самое главное – никогда не начинайте работу с баллоном прежде, чем из него будет полностью удалён газ и конденсат. В противном случае может так случиться, что делать мангал или компрессор просто будет уже некому.

ФОТО: YouTube.comСтарые баллоны можно купить с рук или на газозаправочной станции ФОТО: YouTube.comВыкопайте на участке яму глубиной около 50 см и стравите газ в неё

ФОТО: YouTube.comЗатем на длинной палке сделайте факел и с расстояния подожгите газ в яме. Он будет долго выгорать, а когда пламя потухнет, может остаться неприятный запах. От него легко избавиться, просто засыпав яму

Руководство по самостоятельному устранению неисправности газового вентиля

Современный газовый баллон соответствует ГОСТ 949-72 и представляет собой прочный цельносварной элемент из углеродистой либо легированной стали. Согласно стандарту, толщина стенок баллона не может быть меньше 2 миллиметров. Для того, чтобы находящийся внутри газ давил одинаково на верхнюю и нижнюю части, их делают вогнутой и выпуклой.

Сами баллоны, в зависимости от находящегося в них веществе и его количества могут иметь разные размеры, форму и цвет. Но одно остается неизменным – любой газовый баллон обязательно должен иметь паспортные данные, присваиваемые на заводе. В верхней части находится горловина, снабженная резьбой, в которую и вставляется вентиль.

• Неисправность вентиля – не поворачивается маховик или присутствуют иные проблемы;
• Коррозия, вмятины или прочие повреждения на теле баллона и вентильной части;
• Просрочена дата освидетельствования;
• Чувствуется газ в воздухе;
• Криво установленный или поврежденный башмак баллона;
• На штуцере нет заглушки.

Сам по себе баллон цельный, и что-то сломаться там вряд ли может. Поэтому основное количество неисправностей касается газовых вентилей.

Порядок действий:

• Ремонт осуществляется в хорошо проветриваемом помещении;
• Открываем запорный узел, чтобы дать остаткам газа выйти наружу;
• Чтобы вывернуть вентиль вручную или газовым ключом, необходимо прогреть этот элемент. В этом случае никакой опасности нет, так как в баллоне находятся только газовые пары, а не их смесь с воздухом, которая и является взрывоопасной в первую очередь. Единственное, за чем необходимо следить – умеренный нагрев конструкции, так как перегрев может повысить давление в баллоне. Смысл прогрева заключается в том, что металл расширяется и вентиль становится возможно выкрутить даже вручную, либо с небольшим усилием рычага в виде того же газового ключа;
• После снятия элемента конический штуцер герметизируют – на него накладывается уплотнитель, либо фторопластовая лента;
• Монтируется новый вентиль, после чего факт и время ремонта заносятся в паспорт баллона. Монтаж осуществляется специальным динамометрическим ключом, который дает возможность правильно дозировать усилия и не сорвать резьбу. Максимальное разрешенное в этом случае давление составляет 480 Нм для стальных, и 250 для латунных вентилей;
• Сняв вентиль с баллона, необходимо слить из него конденсат, если речь идет о широко используемом нами пропан-бутане.  Данная процедура практически никем не выполняется, несмотря на то, что она крайне желательна. Однако сливать необходимо вдали от жилых домов, так как конденсат сей имеет крайне неприятный запах.

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Защитный колпак на газовых баллонах может накручиваться на специальную резьбу горловины, полностью закрывая вентиль, или быть приваренным к корпусу и лишь защищать кран от случайных внешних ударов

Стандартный газовый баллон в сборе состоит из следующих элементов:

1. Корпус баллона.
2. Вентиль с запорной арматурой.
3. Закрывающий вентиль колпак.
4. Подкладные кольца для фиксации и транспортировки.
5. Опорный башмак.

Выбитую на баллоне информацию используют сервисные центры при заправке и повторном освидетельствовании оборудования, поэтому не следует её сильно закрашивать краской

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.

• запрещается пользоваться неисправными газовыми баллонами;
• запрещается хранить баллоны в местах постоянного проживания людей;
• нельзя открывать вентиль очень быстро: наэлектризованная струей газа головка может стать причиной взрыва;
• периодически проверять исправность и герметичность вентиля;
• запрещается использование или нахождение на одном рабочем месте двух пропан-бутановых баллонов одновременно.

Сколько стоит баллон пропана на 5, 12, 27, 50 литров?

Цена зависит от конкретной местности, в которой проживает заказчик. Сколько стоит пустой баллон пропана в нашем регионе, а также стоимость заправки приведена в следующей таблице:

Объем баллона (литров)	5	12	27	50
Ориентировочная стоимость пустого баллона нового	1080	1380	1500	2250
Стоимость заправленного пропана	1155	1560	1905	3000

*цены указаны ориентировочные в зависимости от завода изготовителя

Цена баллона иногда в несколько раз превышает стоимость содержимого. Но зато многократная заправка позволяет использовать резервуары на протяжении многих лет и даже десятилетий.

Показания к замене

Для того чтобы вовремя отправить баллон для выполнения ремонтных работ и тестирование на работоспособность, выполняют внешний осмотр и обращают внимание на следующее:

• Не прокручивается ли маховик запорного вентиля;
• на корпусе и вентиле баллона, не видна ли механическая деформация в виде потертостей, трещин и следов коррозионного повреждения;
• действительность данных технического осмотра;
• ощущение запаха газовоздушной среды рядом с баллоном;
• перекошенность или повреждение башмака у основания;
• отсутствие заглушки на штуцере.

Перед тем как выполнять замену вентиля газового баллона своими руками, пользователю нужно уметь не только внешне определять неисправность баллонов, но и выявлять контрафактные изделия. Все баллоны, которым разрешена эксплуатация на территории России, должны выпускаться на сертифицированном производстве и соответствовать требованиям ГОСТ. Это легко определить, изучив металлическую табличку, на которой на 2/3 ее площади расположен основной текст, причем все буквы должны быть одинаковой высоты, равной 6 мм.

Данные на баллоне:

• Допустимое давление в МПа;
• давление при испытании в МПа; объем в литрах;
• заводской номер;
• дата выпуска “MM.ГГ.АА”, где М – месяц, Г – год изготовления, А – год следующей проверки;
• масса пустого бака в кг;
• масса емкости с газом в кг;
• следующая проверка в формате “R-АА”, где “R” – клеймо госповерителя, А – год действия аттестации.

Для замены вентиля необходим газовый ключ

Меры предосторожности

При любых операциях с газовым оборудованием пользователь должен выполнять правила эксплуатации и обслуживания и принимать все меры предосторожности, для личной безопасности, защиты окружающих людей от травматизма, а также сохранности оборудования в исправном состоянии. Основные требования безопасности:. Основные требования безопасности:

Основные требования безопасности:

1. Запрещено использовать сосуды с просроченными сроками освидетельствования и имеющие явные повреждения композитного корпуса или запорной арматуры.
2. Устанавливают баллон исключительно в вертикальном положении.
3. Хранение сосудов с объёмом более 5 л в жилых помещениях запрещено. Минимальные расстояния до инженерных коммуникаций в доме: от плиты для приготовления пищи– 0.5 м, от дверки топки – 2 м, от стенки – 0.30 м, от электрической проводки – 1.0 м.
4. При хранении сосудов их прочно закрепляют хомутами и защищают от солнечных лучей и отопительных устройств. Расстояние до радиатора должно быть не менее 1 м, а от открытых источников нагрева – 5 м, при размещении защитных экранов его уменьшают до 0,5м.
5. Нагрев вентильной арматуры разрешается после полного слива газа с баллона и закрытия крана.
6. Замену вентиля начинают после того, когда выровняется давление внутри и снаружи сосуда.
7. Откручивают маховик очень медленно с целью недопущения его электризации, появления искры и взрыва.
8. В комнате может находиться только 1 закрытый ГБ.
9. Дренировать остатки газа допускается исключительно на открытой площадке.
10. Запрещено выполнять подогрев баллона для повышения давления среды и ремонтировать неисправные сосуды с остатками газа. Запрещено оставлять поломанные баллоны с газом в местах постоянного нахождения людей.
11. Требуется периодически проверять работоспособность и герметичность вентиля.
12. В случае возникновения пожара тушение производят огнетушителями ОУ-2А, ОХП-10 и печной смесью, а также в срочном порядке вызывают МЧС.
13. При отравлении продуктами сгорания необходимо обратиться в больницу или вызвать скорую помощь на дом.
14. В случае обнаружении утечек газа, краны должны быть немедленно перекрыты, помещение проветрено и сделан экстренный вызов МЧС.
15. Запрещено использовать содержимое баллона полностью, остаточное давление должно быть не менее 0,5 кгс/см2.

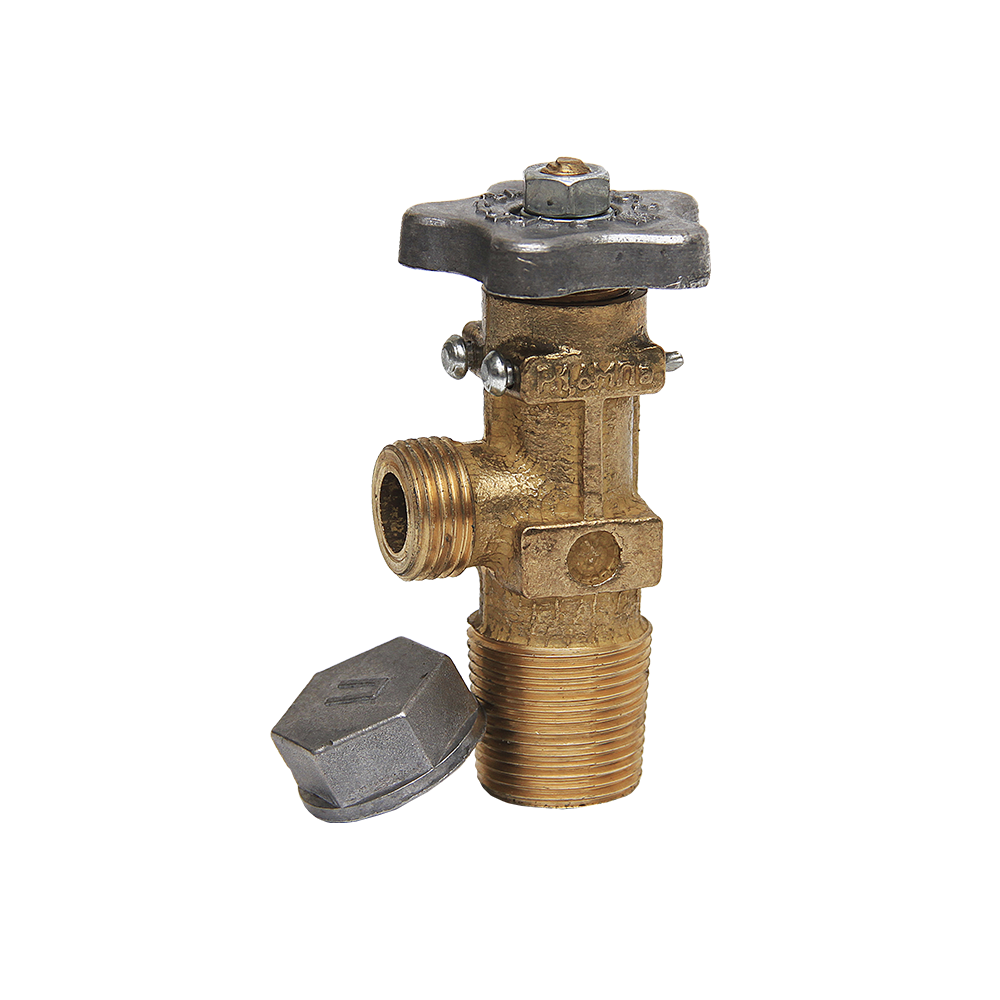

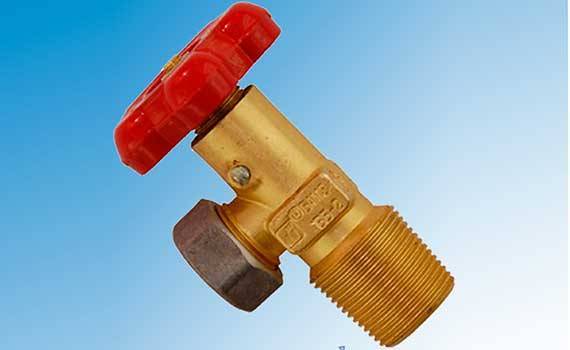

Вентиль газового баллона: устройство и особенности.

Все запорныеустройства устроены практически одинаково и состоят из таких деталей:

• Стального корпуса в форме тройника, каждая сторона которого имеет резьбу: нижняя — для накручивания на баллон, верхняя цилиндрическая – для гайки от клапана, боковая – под заглушку;
• Запорной части, имеющей в своем составе пропускной клапан и шток, который передает крутящий элемент с маховика на клапан;
• Маховика, который при помощи гайки подсоединен к штоку клапана.
• Уплотняющих прокладок, которые расположены между всеми деталями и обеспечивают дополнительную надежность такой конструкции.

Отличительной особенностью данного запорного устройства является способность выдерживать постоянно давление от 15 до 190 атмосфер.

Особенности, назначение и свойства

Вентиль на баллон устанавливается всегда. Это такая же неотъемлемая его часть, как корпус или уплотнители. Без вентиля баллон можно только перевозить из одного места, к другому. Но эксплуатировать его по назначению вам не удастся.

Вентиль, в том числе игольчатый, для газа является обычной запорной арматурой и, как и обычный кран, позволяет в любой момент перекрыть систему или наоборот, подать газ в нужном количестве. Причем выполняется этот процесс с помощью поворота небольшой ручки или маховика, что очень удобно. Разобраться с ним сможет даже ребенок.

Устройство самого вентиля баллона сложностью не отличается. Внешне он напоминает тройник с регулирующим механизмом. На каждом из его окончаний нарезана резьба.

Нижняя резьба необходима для сцепления устройства с баллоном. Средняя же, для подключения рабочего инструмента. Если эксплуатируется вентиль на кухне, то этим инструментом может быть плита или котел.

На верхнюю резьбу накручивают накидную гайку, а затем и сам регулирующий механизм в форме ручки или небольшой вращательного колеса.

Внутри устройства расположен запорный элемент. Чаще всего используется обычный шарик.

Газовый шаровый вентиль, как и простой кран, удобен своей компактностью и функциональностью. Ведь шар находится непосредственно внутри канала подачи газа, а значит не нуждается в дополнительном месте. Как это бывает с выдвижными задвижками или вентилями.

О плюсах и минусах

Теперь рассмотрим основные плюсы и минусы такого оборудования.

• Функциональность;
• Надежность;
• Простота в установке и эксплуатации;
• Купить газовый шаровый или игольчатый вентиль балонный (вб), в том числе и для эксплуатации на кухне, можно по довольно низкой цене;
• Доступность на рынке.

Серьезных минусов у таких деталей замечено не было. Впрочем, как и альтернативы вентилям. Это простейшие и самые доступные в своем классе устройства.

Существуют также задвижки для газа. Они во многом отличаются от вентилей, и не просто так. Устройство газовой задвижки является стандартным для элементов такого типа.

Это, как правило, крупный и внушительный по своему весу запорный элемент с литым корпусом большого диаметра и выдвижным шпинделем. Подобное оборудование устанавливают на крупные трубопроводы, чем и объясняется его размер.

Чего только стоит тот факт, что газовая задвижка ДУ50 с диаметром условного прохода на уровне 50 мм считается самой продаваемой на рынке. В то время как входной диаметр газового вентиля балонного (вб) редко превышает показатель в 15 мм.

Продукция такого типа часто используется на крупных предприятиях. Производят ее солидные и известные компании. Например, задвижки для газа AVK производятся крупнейшим концерном из нескольких предприятий. И продаются они по всему миру.

Виды и устройство вентилей

Резьба у вентилей для газовых баллонов стандартизирована, а вот сами они могут иметь разнообразную конструкцию. На выбор модели вентиля влияет вид хранимого химического вещества, производственные особенности эксплуатации и количество денег.

Перед покупкой нового оборудования следует ознакомиться с вариантами исполнения и с внутренним устройством вентилей.

Классификация запорной арматуры для баллонов

Конструкционные особенности вентилей газовых баллонов обусловлены не прихотями инженеров, а соображениями техники безопасности.

В зависимости от материала исполнения запорная арматура делится на латунную и стальную. Выбор металла для изготовления корпуса вентиля обусловлен видом содержащихся в баллоне газов.

Различают следующие типы запорных кранов, в зависимости от типа хранимых химических веществ:

1. Ацетиленовые. Корпус таких баллонов окрашивается в белый цвет. Специальные вентили используются в баллонах с ацетиленом, хлором, аммиаком и другими агрессивными веществами.
2. Кислородные. Баллоны окрашиваются в синий цвет и предназначаются для хранения кислорода, аргона, водорода, азота, углекислого газа и других инертных газов.
3. Пропан-бутановые. Окрашиваются в красный цвет и предназначаются для хранения соответствующих названию веществ и других газообразных углеводородов. Наиболее распространенная модель типа вентиля для такого баллона – ВБ-2.

Вентили для ацетиленовых баллонов не изготавливаются из латуни, потому что содержащиеся в них вещества могут вступать в химическую реакцию с медью. Обычно для изготовления запорной арматуры этого типа применяют углеродистую или легированную сталь.

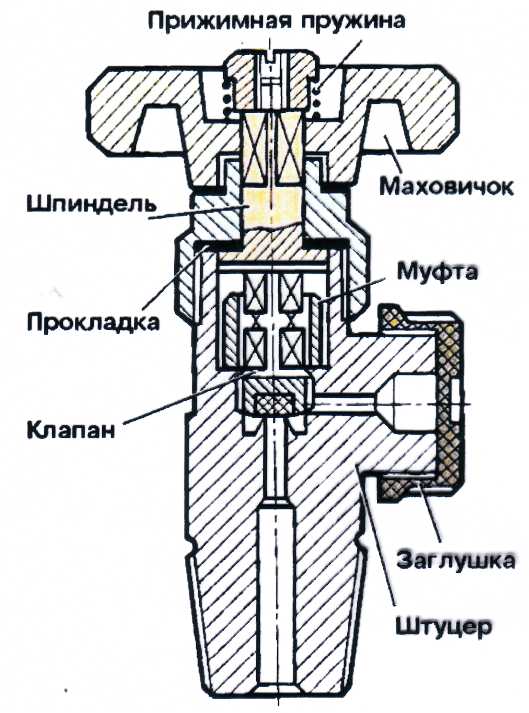

Устройство газового вентиля

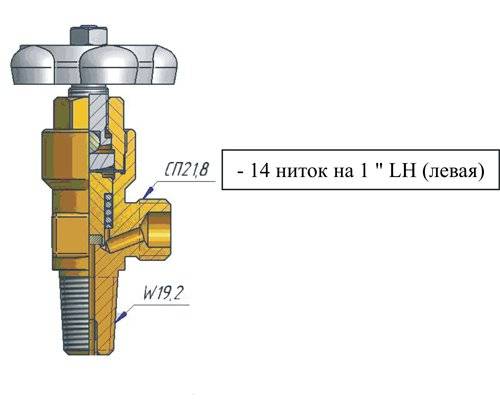

Стандартный газовый вентиль имеет вид тройника, на каждом штуцере которого нарезана наружная резьба. Более продвинутые модели могут иметь дополнительный выступ – предохранительный клапан. Его предназначение – сброс избыточного давления в случае нагрева полного баллона или при неправильно осуществляемом заполнении.

Нижний штуцер вентиля используется для присоединения к газовому баллону, верхний – для крепления маховика, а боковой – для подключения коммуникаций для выхода и закачки газа. Устроен кран для газового баллона довольно просто.

Запорная арматура обычно состоит из таких общих элементов:

1. Латунный или стальной корпус.
2. Сальниковый вентиль или маховик, присоединяющийся к корпусу накидной гайкой.
3. Внутренний запирающий механизм с клапаном и штоком.
4. Уплотнительные прокладки.
5. Заглушка на выпускное отверстие.

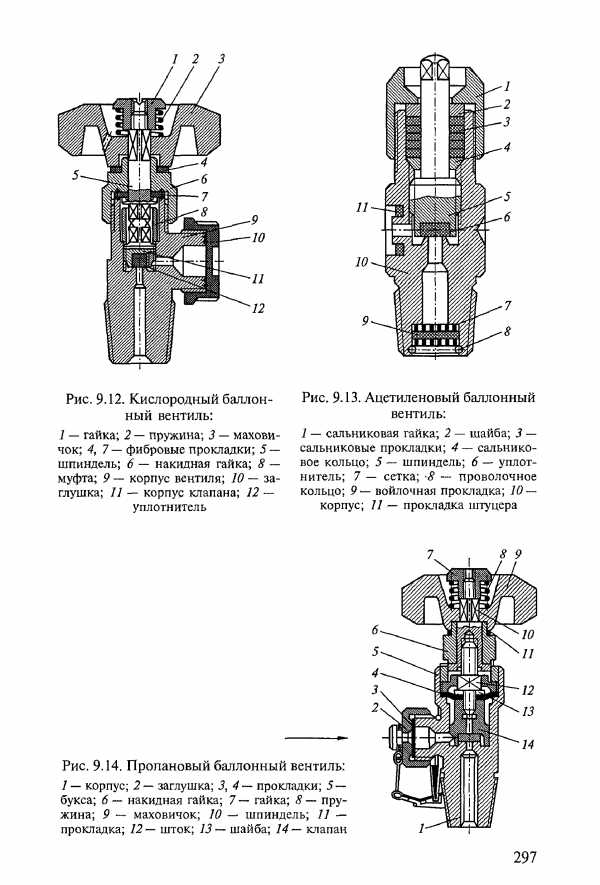

Подробно рассмотреть устройство вентилей на газовых баллонах каждого типа можно на представленных изображениях.

Сам по себе баллон цельный, и что-то сломаться там вряд ли может. Поэтому основное количество неисправностей касается газовых вентилей.

• Ремонт осуществляется в хорошо проветриваемом помещении;
• Открываем запорный узел, чтобы дать остаткам газа выйти наружу;
• Чтобы вывернуть вентиль вручную или газовым ключом, необходимо прогреть этот элемент. В этом случае никакой опасности нет, так как в баллоне находятся только газовые пары, а не их смесь с воздухом, которая и является взрывоопасной в первую очередь. Единственное, за чем необходимо следить – умеренный нагрев конструкции, так как перегрев может повысить давление в баллоне. Смысл прогрева заключается в том, что металл расширяется и вентиль становится возможно выкрутить даже вручную, либо с небольшим усилием рычага в виде того же газового ключа;
• После снятия элемента конический штуцер герметизируют – на него накладывается уплотнитель, либо фторопластовая лента;
• Монтируется новый вентиль, после чего факт и время ремонта заносятся в паспорт баллона. Монтаж осуществляется специальным динамометрическим ключом, который дает возможность правильно дозировать усилия и не сорвать резьбу. Максимальное разрешенное в этом случае давление составляет 480 Нм для стальных, и 250 для латунных вентилей;
• Сняв вентиль с баллона, необходимо слить из него конденсат, если речь идет о широко используемом нами пропан-бутане. Данная процедура практически никем не выполняется, несмотря на то, что она крайне желательна. Однако сливать необходимо вдали от жилых домов, так как конденсат сей имеет крайне неприятный запах.

В целом же, редуктор, который является неразборным, необходимо менять раз в шесть лет. Что касается шлангов, то они должны быть армированные и подлежать осмотру не ранее, чем один раз в полгода при замене баллона.

Составные части газового баллона

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Защитный колпак на газовых баллонах может накручиваться на специальную резьбу горловины, полностью закрывая вентиль, или быть приваренным к корпусу и лишь защищать кран от случайных внешних ударов

Стандартный газовый баллон в сборе состоит из следующих элементов:

1. Корпус баллона.
2. Вентиль с запорной арматурой.
3. Закрывающий вентиль колпак.
4. Подкладные кольца для фиксации и транспортировки.
5. Опорный башмак.

Важным элементом баллона являются также выбитые на нем технические сведения.

Выбитую на баллоне информацию используют сервисные центры при заправке и повторном освидетельствовании оборудования, поэтому не следует её сильно закрашивать краской

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.

Проверка герметичности

Для выполнения проверки на герметичность запорной арматуры, в сосуд закачивают газ под давлением с использованием компрессора или соединяют шлангом 2 баллона — тестируемый (пустой) и другой заполненный газом. Заполняют тестируемый сосуд газом до 2 атм, контроль проводят по манометру. Наносят мыльную пену на резьбовое соединение и чуть-чуть открывают вентиль. Если мыльные пузыри не появляются, то утечек нет, в противном случае нужно перекрутить вентиль заново и подтянуть гайки.

Проверку выполняют несколько раз подряд, в открытом и закрытом положении, при этом используя новую пену. Проверять герметичность спичкой или зажигалкой категорически запрещено – из-за возгорания и взрыва газовоздушной смеси

Важно знать про опасную ошибку, которую допускают пользователи с левой резьбой редуктора, если по привычке ее подтянуть неправильно, то утечки станут больше

Преимущества ацетиленового редуктора БАО 5-1,5

Основными преимуществами редуктора ацетиленового БАО 5-1,5 являются:

• Усовершенствованный дизайн, позволяющий точнее задавать рабочее давление.
• Надежная крышка.
• Универсальный разъем для подключения шлангов диаметром 6,3 или 9 мм.
• Увеличенный размер мембраны позволяет точнее регулировать давление.
• Прочный корпус.
• Эргономичное колесико регулировки.
• Поддержка размеров подключения согласно российским стандартам.

Редуктор ацетиленовый БАО-5-1,5

В дополнение к этому производитель предлагает двухлетние гарантийные обязательства и сервисную поддержку на территории РФ

Руководство по откручиванию вентиля

Дополнительный запас герметичности не бывает лишним, но при замене запорной арматуры на газовом баллоне прочность её крепления может стать большой проблемой. Сложность заключается в фиксации корпуса баллона таким образом, чтобы он не проворачивался при откручивании вентиля ключом. Именно с учетом этой проблемы и будет рассмотрены дальнейшие пошаговые действия по замене запорной арматуры.

Зафиксировать корпус газового баллона можно множеством способов, рассмотрим некоторые из них.

Способ 1: крепление ограничивающей планки

Понадобятся такие инструменты и материалы: трубный ключ, два болта длиной от 20 мм с двумя гайками и металлический уголковый профиль длиной не менее метра. Вместо уголка можно использовать любое другое изделие, в котором не жалко просверлить две небольшие дырки.

Далее нужно измерить расстояние между двумя ближайшими отверстиями на башмаке баллона и просверлить соответствующие дырки с одного края металлического профиля. После этого прикрутить железную планку к корпусу баллона с помощью болтов и положить его на бок. Такая конструкция не позволит баллону прокручиваться.

Затем нужно поставить ногу на металлический профиль, а рукой, с помощью ключа, аккуратно откручивать вентиль.

Пошаговая фотоинструкция процесса представлена ниже.

Галерея изображений Фото из

В основании башмака 50-литрового газового баллона обычно имеется 4 отверстия

Для крепления металлической планки к баллону подойдут старые и ржавые болты

Сверлить отверстия в металлической планке нужно максимально близко к её краю

Фиксирующие металлическую планку гайки достаточно зажать ручным усилием без использования ключа

Для откручивания вентиля можно использовать обычный разводной ключ, но присоединить к нему рычаг будет проблематично

Увеличивать нажим на ключ необходимо медленно, без рывков, чтобы не повредить резьбу

Газовый вентиль в конце процесса быстрее выкрутить руками, сэкономив немного времени

Шаг 1: Подготовка баллона к замене вентиля

Шаг 2: Проверка отверстия в башмаке баллона

Шаг 3: Подготовка крепежа для сборки устройства

Шаг 4: Сверление отверстия в металлической планке

Шаг 5: Прикручивание металлической планки к баллону

Шаг 6: Насаживание трубного ключа на вентиль

Шаг 7: Откручивание вентиля с фиксацией планкой

Шаг 8: Окончательное выкручивание вентиля руками

Способ 2: приварка баллона к металлическому основанию

Этот метод довольно опасный, поэтому должен использоваться только профессиональным сварщиком с максимальной осторожностью. Башмак прихватывается в двух местах так, чтобы после откручивания вентиля можно было легко сорвать баллон с основания

После приваривания корпуса арматура аккуратно откручивается с помощью трубного ключа

Затем внутреннюю резьбу баллона следует очистить от остатков уплотнителя

После приваривания корпуса арматура аккуратно откручивается с помощью трубного ключа. Затем внутреннюю резьбу баллона следует очистить от остатков уплотнителя.

Описанными вариантами способы фиксации газового баллона не ограничиваются. Для его закрепления можно использовать много альтернативных методов.

На дне баллона иногда скапливается жидкий водяной конденсат, поэтому после извлечения вентиля обязательно нужно перевернуть емкость, чтобы из нее могла вытечь вода.

Как проверить герметичность?

При проверке герметичности соединения вентиля потребуется закачать в газовый баллон газ под давлением.

Это можно сделать двумя способами:

1. Закачать газ с помощью компрессорного оборудования или автомобильного насоса.
2. Соединить шлангом два баллона, первый из которых пустой (тестируемый), а второй – заполненный газом.

Если мыльные пузыри нигде не надуваются, то соединение герметично. Но если появляются хотя бы незначительные вздутия пены, то придется перекручивать вентиль заново.

При погружении вентиля в воду желательно закрыть боковой штуцер заглушкой, чтобы вода и содержащиеся в ней взвешенные частицы не попали в запирающий механизм

Если баллон небольшой, то можно погрузить его вентиль в небольшой тазик с водой и посмотреть наличие пузырьков.

После замены запорной арматуры в паспорте газовых баллонов обязательно проставляется соответствующая отметка.

Следует помнить, что описанные выше способы замены отслужившего вентиля применимы только по отношению к металлическим резервуарам. Если у вас композитный баллон для хранения газа, так действовать нельзя из-за возможности повредить колбу и нарушить ее герметичность.

Плотность соединений и отсутствие утечек газа после присоединения редуктора проверяется с помощью мыльной пены, которая губкой наносится на все соединения (вентиль, накидную гайку, корпус редуктора, на соединение редуктора с отходящим шлангом).

Схема пожаробезопасности при работе с газовыми баллонами: (1-Не открывай вентиль резко! Струя газа наэлектризовывает горловину баллона и редуктор, может вызвать из воспламенение и взрыв;2- Не допускай нахождения на рабочем месте более 1 баллона с пропан бутаном; 3-Не реже одного раза в квартал проверяй предохранительный клапан принудительным открыванием; 4- проверка утечки газа )

Верхом неосторожности является проверка герметичности соединений с помощью спичек или электрического разряда.Обычно владельцев газовых баллонов не волнует замена вентиля на пропановом баллоне с последующей проверкой резьбы вентиля на течь, поскольку подобные операции производятся специалистами газозаправочных станций с применением специального оборудования

Сначала, нужно под контролем манометра наполнить тестируемый баллон газом с давлением 1,5-2 атмосферы. После этого на соединение наносится мыльная пена и немного приоткрывается кран. Если мыльные пузыри нигде не надуваются, то соединение герметично. Но если появляются хотя бы незначительные вздутия пены, то придется перекручивать вентиль заново.
