Электронный или электромеханический
Для выбора подходящей модели в первую очередь нужно определиться с тем, какой тип автомата подобрать: традиционный электромеханический или более современный электронный. Правильному выбору поможет знакомство с особенностями каждого из этих исполнений.
Электромеханические автоматы
Электромеханический автомат Эти модели энергонезависимы, то есть сохраняют свою функциональность даже в отсутствие электричества. В отличие от них электронные модели могут работать только при наличии напряжения питания, расходуемого на собственные нужды.
В первых образцах за отключение и формирование полезных сигналов «ответственны» следующие электрические и механические узлы:
- электромагнитные прерыватели цепи;
- тепловые расцепители;
- индуктивные катушки, выделяющие дифференциальный ток;
- электромагнитные реле и другие модули.
Все эти элементы не имеют никакого отношения к электронным схемам и работают за счет собственных энергетических резервов. Для срабатывания дифавтомата этого класса достаточно тока утечки или КЗ в обслуживаемой линии.
Электронный вариант
Дифавтомат с электронным блоком дифференциальной защиты Электронные устройства нуждаются в дополнительном электропитании и имеют большее быстродействие в сравнении с их электромеханическими аналогами. За выделение дифференциальных токов и выработку управляющих сигналов в них «ответственна» электронная схема, собираемая обычно на микропроцессоре или на транзисторах.
Электронной эту схему называют условно, поскольку в ней все равно присутствуют электрические узлы.
Для выделения токов утечки в этих устройствах применяется дифференциальный трансформатор электромагнитного типа, а для отключения силовой цепи используется реле того же класса.
Параметры
При установке дифавтомата следует учитывать три основных параметра:
- Напряжение питающей сети и количество фаз – 220В или 380В, 1 фаза или 3.
- Ток срабатывания. Данный параметр аналогичен таковому у автомата защиты.
- Ток утечки. Здесь все аналогично УЗО.
Есть еще несколько параметров, с которым знакомы не все:
- Номинальная отключающая способность. Ток короткого замыкания, который способно выдержать устройство без нарушения работоспособности.
- Время срабатывания дифференциальной защиты.
- Класс токоограничения. Показывает время гашения электрической дуги при коротком замыкании.
- Тип электромагнитного расцепителя, от которого зависит превышение тока срабатывания по сравнению с номинальным.
Тип электромагнитного расцепителя
Электромагнитный расцепитель в дифавтомате предназначен для мгновенного размыкания цепи при превышении номинального тока в указанное количество раз. Распространены следующие типы:
- В – ток срабатывания превышает номинальный в 3-5 раз.
- С – ток срабатывания превышает номинальный в 5-10 раз.
- D – ток срабатывания превышает номинальный в 10-20 раз.
Ток утечки (отключающий дифференциальный ток) и его класс
Порог чувствительности дифференциального трансформатора определяет ток утечки, который вызывает срабатывание защиты. Наибольшее распространение получили дифференциальные трансформаторы с чувствительностью 10 и 30 мА.
Кроме числового значения тока утечки, важное значение имеет форма. В соответствии с этим различают такие классы устройств защиты:
АС – контролируется синусоидальный ток утечки.
А – кроме синусоидального, учитывается пульсирующий постоянный, что важно при защите цифрового электронного оборудования.
В – к перечисленным токам добавляется сглаженный постоянный.
S – выдержка времени на отключение – 200-300 мс.
G – выдержка времени – 60-80 мс.
Номинальная отключающая способность и класс токоограничения
Данный параметр характеризует ток короткого замыкания, который в состоянии выдержать контактная группа автомата защиты без повреждения в течении времени отключения. Чем выше значение параметра, тем больше вероятность того, что после устранения повреждения в сети дифавтомат останется работоспособным. Типовой ряд значений таков:
- 3000 А;
- 4500 А – вместе с первым значением сегодня практически не используется;
- 6000 А – часто используемое значение;
- 10000 А – подходит к местам с близким расположением к питающей подстанции, но имеет высокую стоимость.
Класс токоограничения характеризует скорость отключения при протекании критического тока. Время выключения (скорость) включает время гашения дуги между размыкающими контактами. Меньшее время, то есть более высокая скорость выключения, гарантирует большую безопасность. Существует три класса: с первого по третий.
Электронный или электромеханический
По внутреннему оснащению различают электромеханические и электронные устройства. Электромеханические дифавтоматы считаются более надежными и не требуют для работы внешнего питания.
Электронные устройства имеют более стабильные параметры, но для нормальной работы требуется наличие стабильного питания на входе.
Принцип работы селективного типа

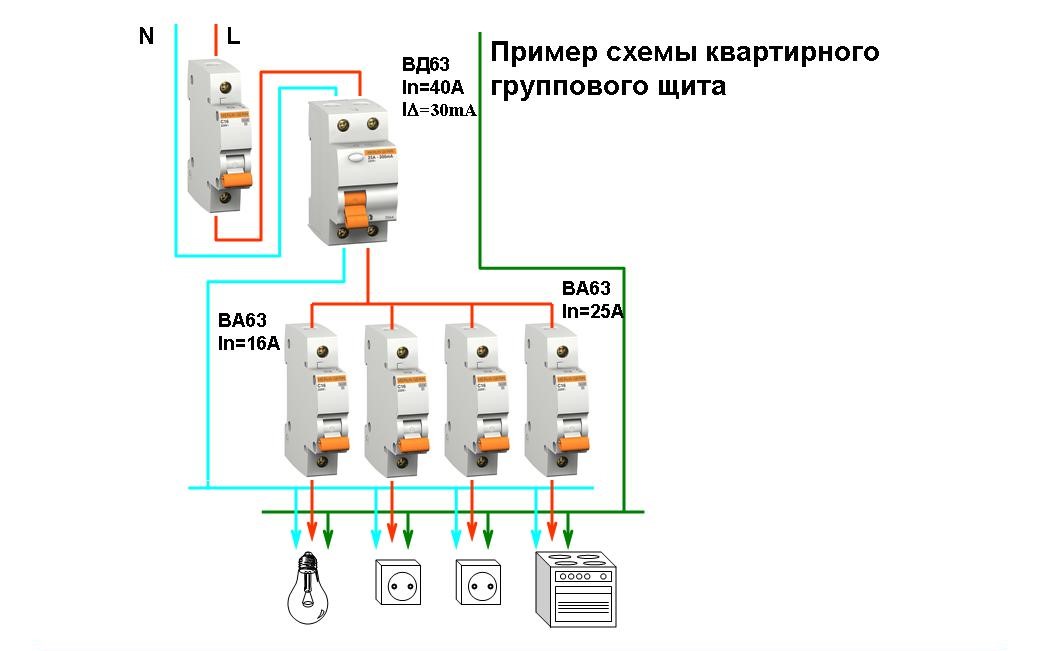

В разветвленных электрических сетях применяется двухуровневая система защиты. На первом уровне устанавливается дифференциальный автомат, который контролирует линию нагрузки полностью. На втором – дифавтоматы контролируют каждую выделенную цепь по отдельности.
Чтобы предотвратить одновременное срабатывание устройств защиты обоих уровней, первый дифавтомат должен обладать селективностью, которая определяется временем задержки на отключение. Для этих целей используют автоматы классов S или G.
Установка дифавтомата в одно- и трехфазной сети
Прежде чем начать подключение дифференциального автомата, необходимо нажать на его корпусе кнопку «Тест». Таким образом, искусственно создается утечка тока, на которую прибор должен отреагировать отключением. Это позволит удостовериться в исправности устройства. Если при тестовом испытании аппарат не отключился, пользоваться им нельзя.
В бытовых однофазных сетях, где показатель рабочего напряжения составляет 220В, устанавливаются двухполюсные АВДТ.
Подключение дифавтомата в однофазной электрической сети требует правильного подсоединения нулевых проводов: ноль от нагрузки подключается с нижней части прибора, а от питания – с верхней.
Монтаж четырехполюсного диф. автомата, предназначенного для защиты трехфазной сети, рабочее напряжение в которой равно 380В, производится по аналогичному принципу. При этом нужно учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это обусловлено необходимостью установки блока дифференциальной защиты.
Корпус некоторых типов АВДТ маркируется обозначением 230/400V. Такое устройство может устанавливаться в сети как с одной, так и с тремя фазами. Во втором случае эти приборы монтируются на потребители, использующие только одну фазу – это может быть группа розеток или отдельные аппараты.
Основное предназначение устройства
Вы в курсе, как расшифровывается УЗО? Устройство защитного отключения. Большинство ошибочно полагает, что автоматические выключатели (в простонародье именуемые автоматами) и УЗО это одно и то же.
Здесь важно уловить, в чём разница, что и от чего защищает каждое из этих устройств?
Автоматы защищают подающую сеть напряжения. Например, каждая комната в вашем доме запитана от отдельного автомата. В случае если в какой-то электрической ветви возникнет короткое замыкание или перегруз, автоматический выключатель отключится и тем самым отсечёт повреждённый участок, спасая общую сеть.
Каким образом он это делает?
Наши дома сейчас напичканы огромным количеством бытовой техники, причём некоторые электроприборы очень мощные. В то же время электрическая проводка имеет определённый срок эксплуатации и со временем есть вероятность выхода из строя изоляции, что повлечёт за собой соединение проводки с землёй. В результате ток начнёт двигаться не по заданному пути, а произойдёт утечка на землю, проводником для этого может стать человек. Тоже рассмотрим это на примере.
Предположим, что в каком-то электрическом бытовом приборе (чайник, посудомоечная либо стиральная машинка, пылесос) произошёл пробой изоляции.
В результате корпус электроприбора будет обладать неким потенциалом. Коснувшись корпуса, можно получить токовый удар
Как видите, для того чтобы заработать электрическую травму необязательно влезть в розетку, всё гораздо банальнее, потому так важно защищать себя от подобных случайных прикосновений
Конечно, если в помещении есть заземляющий контур и установлены коммутационные аппараты (розетки) с заземлением, они спасут от электротравмы. Но иногда электрика в наших квартирах не вполне соответствует нормативам и правилам. Согласитесь, не у всех и не в каждой комнате имеются розетки с заземляющим контактом, а в качестве и надёжности контура заземления у нас вообще нет никакой уверенности.
Наглядно про УЗО на видео:
Значит, придётся защищать себя, установив в распределительных щитках УЗО. Как только появляется токовая утечка, оно отключается, таким образом, спасая человеческую жизнь.
Не менее важным назначением устройства считается защита домов от возможности возгорания и пожара, которые возникают при нарушениях изоляции проводки.
Как устроены 3 защиты дифавтомата
Дифавтомат представляет собой автоматический выключатель и устройство защитного отключения (УЗО), собранные в одном корпусе.
В дифференциальном автомате защита от перегрузки
выполняется в виде биметаллической пластины, по которой течет ток. Он вызывает нагрев пластины и та деформируется. Чем больше ток, тем сильнее и быстрее происходит деформация пластины. В случае достижения порогового значения деформация биметалла приводит к срабатыванию отключающего механизма.
Токовая отсечка в автоматических выключателях реализуется в виде электромагнита. Тут все просто — если в цепи возникло короткое замыкание, то ток короткого замыкания втягивает сердечник в катушку и происходит отключение выключателя.
Ниже на рисунке показано устройство тепловой защиты и отсечки.
Рис. 4. Устройство максимальных токовых защит дифференциального автомата
Внимание! В модульных АД отсечка и тепловое реле встраиваются только в фазные модули. Поэтому при подключении к дифавтомату питающих проводов необходимо следить, чтобы нулевые проводники были подключены к клеммам, помеченным буквой «N»

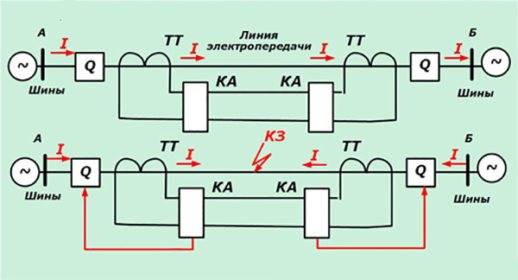

На следующем рисунке схематически показан принцип работы дифзащиты.
Рис. 5. Схема дифференциальной защиты
Основными элементами дифзащиты являются измерительный трансформатор и исполнительный механизм. В качестве исполнительного механизма обычно применяется реле с двумя устойчивыми положениями (поляризованное реле). Трансформатор сравнивает токи в нулевом и фазном проводе. В случае если они не равны, на дополнительной катушке трансформатора появляется напряжение, вызывающее срабатывание реле, которое связано с механизмом отключения выключателя.
Для проверки работы дифзащиты в УЗО и дифавтоматы встраивают кнопку «Тест» и небольшой резистор. С их помощью можно имитировать утечку. Исправный аппарат, подключенный к сети, при нажатии тестовой кнопки должен отключиться. Нормативные документы предписывают проводить подобную проверку не реже одного раза в квартал.
Для любознательных
. Устройства вызывающие автоматическое отключение защитных аппаратов специалисты называютрасцепителями . Про дифференциальный автомат можно сказать, что в него встроен тепловой, электромагнитный и дифференциальный расцепитель.
Критерии выбора дифавтомата
Дифференциальные автоматические выключатели выпускаются в двухполюсном и четырехполюсном исполнении. Первые применяются в однофазной сети, вторые – трехфазной
Выбирая дифференциальный выключатель, обращают внимание на номинал автомат
,тип защитной характеристики и науставку дифзащиты . Все эти данные указываются на лицевой панели защитного аппарата.
Рис. 6. Обозначения на передней стороне дифавтомата На рисунке видна надпись «С 16». Она означает, что мы имеем дело с дифавтоматом с номинальным током 16А и защитной характеристикой типа «С». Надпись I∆n>30mA обозначает величину уставки защиты от тока утечки.
На передней панели также видна электрическая схема дифавтомата. На ней схематически изображен дифференциальный трансформатор в виде овала, электронное реле с электромагнитом (треугольник и прямоугольник). На фазном проводе, который помечен цифрой 2, изображены электромагнитный и тепловой расцепитель. (выступы в виде дуги и прямоугольника).
Номинал защитного аппарата должен соответствовать номинальному току нагрузки. Его можно узнать из паспорта или рассчитать по мощности. Для однофазной нагрузки расчетная формула выглядит так:
I=P/U
Для трехфазной цепи применяют следующую формулу:
I=P/3U
Где P—
мощность;U – напряжение;I – ток.
Что касается дифференциального расцепителя. Для защиты людей в сырых помещениях (кухни, ванные, подвалы) выбирают уставку 10мА. В остальных случаях можно применять автоматы с уставкой 30мА.
Если дифавтомат применяется для защиты от пожара, то выбирают уставку 100мА или 300мА.
Выбирая автомат для бытового применения можно остановиться на защитной характеристике типа «С». Она хорошо подходит для большинства типов нагрузок. Если нужно защитить электродвигатель, например деревообрабатывающий станок, то выбираем АД с защитной характеристикой типа «D».
Дифавтомат может сработать от одной из трех защит. Поэтому желательно приобретать выключатели с индикаторами (светодиоды, флажки) указывающими от чего произошло отключение.
Контакты и дугогасящая камера
Контактная группа представляет собой систему подвижных и неподвижных контактов, которые соединены с выходными клеммами дифференциального автомата. Для увеличения износостойкости и уменьшения переходного сопротивления контактов, некоторые производители покрывают их металлокерамикой. В качестве металла используется серебро, как имеющее наименьшее удельное сопротивление. Для более надежного контакта, они подпружиниваются.
Дугогасящая Камера изготавливается из фибры. Внутри находятся металлические пластины, которые рассекают дугу, распределяют в пространстве, уменьшая тем самым ее мощность. Фибра при нагревании мгновенно выделяет газы, которые вызывают гашение дуги. Во избежания разрыва корпуса от избыточного давления, возникающего при гашении электрической дуги, в нем предусмотрены отверстия. Корпус изготавливается из негорючего пластика.
Плюсы и минусы
Преимуществом дифавтомата в первую очередь является небольшой размер прибора. Он занимает немного места в электрическом щитке. При таких габаритах появляется возможность установить электрический щит меньшего размера.
Современный дифавтомат
Процесс подключения дифавтомата менее затратный и трудоемкий. Установка прибора не займет много времени. Кроме этого это устройство не требует дополнительных приборов для его применения, поэтому при замене необходим только один дифавтомат.
До недавнего времени минусом дифавтомата являлось трудность выявления неисправности при срабатывании. Современные производители оснастили приспособление сигнальными флажками. При этом возможно определить участок схемы, где возникла неисправность.
При срабатывании прибора очень трудно понять причину срабатывания, так как их может быть несколько. То ли он сработал на утечку тока, то ли от перенапряжения, а может от возникновения в сети короткого замыкания. Это также является недостатком данного прибора.
Дифавтомат электронного типа имеет изъян: при обрыве нулевого проводника фазный провод находится под напряжением, что может привести к поражению человека электротоком. Устройство электромеханического типа не имеет такого отрицательного момента, и работоспособность его остается на прежнем уровне. Однако эти типы приборов дорого стоят в отличие от электронных.
Принцип действия
Данные устройства, как правило, изготавливаются из диэлектрических материалов (практически не проводящих ток). Рабочая часть дифференциального оборудования состоит из рейки сброса, которая обеспечивает внешнее отключение, и механизма, выполняющего независимое расцепление. На защитную часть возложено выявление утечки электрического тока и последующее отключение питания путем сброса выключателя.
Помимо этого в конструкцию входят расцепители: электромагнитный и тепловой. Последний срабатывает при обнаружении перегрузки в сети, первый в случае замыкания отключает линию.
Фактами утечек занимается трансформатор, который фиксирует в проводниках, которые подают питание защищаемой группе, изменения напряжения. Расцепление автомата происходит при обнаружении утечки – присутствии во вторичной обмотке тока.
Дифавтомат – особенности и параметры
Правила монтажа Большой популярностью у потребителей пользуются дифференциальные автоматы с номинальным током утечки до 30 мА. Мощность дифференциального выключателя рекомендуется подбирать чуть меньше мощности автомата, вмонтированного с ним в одну цепь.
Результат — отключение одного либо двух сразу защитных устройств. Для повышения эффективности защиты в сложных системах нужно устанавливать несколько ступеней защиты с селективным срабатыванием устройства защитного сигнала с наименьшим номиналом.
К примеру, нельзя нулевой провод, вышедший из защитного прибора подключать к другому нулевому проводу. Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе.
Во время возникновения токов утечек при срабатывании защиты эти же три контакта автоматически разрывают свои цепочки. Тост: Висел на столбе электромонтер, сжимал зубами два куска провода. Дифференциальный автомат комплектуется автоматическим выключателем, а потому считается более совершенным в технологическом отношении устройством.
Принципа построения здесь такой же, как и в прошлом случае. Для этого к нечетным клеммам подключают входные цепи, а к четным — выходные. Что произойдет если вдруг в какой то из квартир возникнет утечка. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ.
Выбираем способ
Если вы живете в многоквартирном доме старой постройки, единственным способом правильно подключать УЗО и дифавтоматы в однофазной сети является прокладка провода защитного заземления от этажного щитка в квартиру. Для этого есть специальные выступы, которые удерживают устройство на месте.
Чтобы не допускать этой грубой ошибки, нужно использовать фазу и ноль одного конкретного выключателя. К основным стоит отнести: Группа расцепителей тепловой и электромагнитный. Нулевой провод окрашивают в голубой или синий цвет.
Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве. Сечение выбирается исходя из номинала. Если защита все равно срабатывает, значит, в кабеле замыкание или он дает утечку.
УЗО или Дифавтомат? Что выбрать?
Технические характеристики
Основной технической характеристикой дифференциального автомата является величина номинального тока. Данный показатель нормированный, и соответствует 6А, 10А, 16А, 25А, 50А. При нанесении данной маркировки на защитный прибор это значение указывается совместно с показателем быстродействия, которые отображаются символами: В, С, D.
Качественный дифавтомат
К следующей характеристике относится ток отключения напряжения. Практически для всех моделей эти параметры соответствуют: 10мА, 30мА, 100мА, 300мА, 500мА.
В характеристиках прибора указывается номинальное напряжение. Оно может быть 220В в однофазной сети и 380 в трехфазных электролиниях.
Величина тока утечки и селективность являются характеристиками данного приспособления. В соответствии с этим показателем приборы могут иметь такие обозначения: А – приборы, которые срабатывают на утечку тока переменного параметра; АС – устройства, срабатывающие на утечку тока, имеющего постоянную величину; В – приспособления, отключающиеся при создании двух вышеперечисленных обстоятельств.
Далее указывается тип встроенного УЗО. На поверхности устройства данный параметр обозначается в буквенном выражении или в виде рисунка.
Так как в основу дифавтомата входит встроенное УЗО, то принцип селективности в данном приборе также существует. Этот принцип заключается во временном отрезке задержки срабатывания. То есть защитный прибор, который ближе всех расположен к электросчетчику, должен иметь наибольшее время задержки отключения.
В соответствии с этим устройства имеют маркировку с буквой S, что обозначает задержку отключения в 200-300мс, или с буквой G – 60-80мс.
Конструкция
- Тепловой расцепитель;
- Электромагнитный расцепитель;
- Дифференциальный трансформатор;
- Схема обработки данных от трансформатора, если её можно так назвать;
- Силовые контакты;
- Дугогасительная камера;
- Кнопка «ТЕСТ» — нужна для проверки работы дифференциальной части.
К сожалению современные защитные аппараты, которые устанавливают на дин-рейку редко предназначены для разборки. Их корпуса собраны на заклёпках и на практике это одноразовые устройства, которые в случае неполадок нельзя перебрать или подчистить контакты, как это было со старыми «АПшками» и даже автоматическими пробками. Внутри дифавтомата мы видимо все перечисленные выше и указанные на схеме узлы. Подробно его устройство рассмотрено в этом видео:
Дифавтомат – 3 защиты в одном
Для того чтобы понять какие функции выполняет АД необходимо иметь представление о том, какие виды токовых защит существуют в природе. Их насчитывается три:
- защита от перегрузки, она же тепловая защита (почему она называется тепловой, станет понятно позже);
- защита от короткого замыкания (КЗ), она же отсечка;
- дифференциальная защита, она же защита от токов утечки.
Тепловая защита и отсечка относятся к классу максимальных токовых защит (МТЗ). МТЗ срабатывают, если в питающих линиях протекают токи, величина которых превышает номинальный ток выключателя (номинал).
Защита от перегрузки
является МТЗ с выдержкой времени. Зона ее работы начинается вблизи номинального тока выключателя и ограничивается порогом срабатывания защиты от КЗ. Тепловая защита защищает провода и кабели от перегрева и оплавления изоляции. С ее помощью предотвращают выход из строя электродвигателей при обрыве одной фазы или заклинивании ротора. Скорость срабатывания автомата от перегрузки зависит от ее величины.
Защита от короткого замыкания
относится к классу максимальных токовых защит без выдержки времени. При возникновении короткого замыкания она срабатывает мгновенно. Поэтому ее часто называютотсечкой. Порог срабатывания отсечки (уставка ) зависит от типа защитной характеристики дифавтомата (B, C, D). Выражается он в номинальных токах выключателя. Ниже в таблице представлены значения уставок для разных характеристик:
| Тип защитной характеристики автомата | Диапазон тока КЗ |
| B | 5In – 10In |
| C | 10In – 15In |
| D | выше 15In |
Временные параметры МТЗ дифавтоматов часто приводятся в паспортах изделий в виде графика, который специалисты называют времятоковой характеристикой защитного аппарата.
Рис. 2. Времятоковая характеристика дифавтомата
Дифференциальная защита.
При нормальном режиме работы электросети, сумма токов фазных проводов подключенных к АД должна быть равна току в нулевом проводе. Если это условие не выполняется, значит, в электрической цепи происходит утечка. Дифзащита реагирует на разность токов фаз и нуля. Если утечка превышает пороговое значение, происходит отключение АД. Ниже на рисунке показана ситуация с протеканием тока утечки через тело человека.
Рис. 3. Протекание тока утечки через тело человека Ток утечки обычно значительно меньше номинала дифатоматов, но они представляют серьезную угрозу для жизни людей и могут стать причиной пожара. Дифференциальные автоматы, рассчитанные на отключение при токах 10мА и 30мА, защищают человека от поражения электрическим током. Если уставка автомата дифференциального автомата больше или равна 100мА, то его функцией является предотвращение возникновения пожара.
В этом разделе мы разобрались в том, какие защиты встроены в дифференциальный выключатель. Пришло время посмотреть, как они реализованы.
Информационные знаки
На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.
Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).
Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.
Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.
И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).
Другие различия
Дифавтоматы различаются и по климатическому исполнению. На передней панели устройства внутри изображения снежинки указывается нижняя рабочая температура. Приборы подразделяются и по номинальной частоте контролируемой сети. Разновидности дифавтоматов на этом не заканчиваются.
Ко всему прочему дифференциальный автомат подразделяется на два вида: электронный и электромеханический. Первые компактнее, но имеют один недостаток, при отсутствии питающего напряжения на электронной плате они не работают. Это может произойти при обрыве нулевого провода.
В этот момент происходит перераспределение токов и необходимо срочно отключить электросеть, но электронный дифавтомат не поможет. Здесь справятся только второй (электромеханический) тип устройства, который не нуждается в дополнительном питании, чем отличается от первых, ему достаточно токов утечки.
Чисто внешне приборы отличить очень трудно. Самый простой способ использовать батарейку типа «Крона». При подключении к устройству в обход дифференциального трансформатора, электромеханический дифавтомат должен сработать, а электронный нет.
Конструкция и принцип работы дифференциального выключателя
Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.
Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.
Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.
Наиболее распространенные ошибки при подключении АВДТ
Если после подсоединения дифференциального автомата он срабатывает при малейшей нагрузке или не включается вообще, значит, его установка была произведена неправильно.
Существует несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:
- Соединение нейтрального провода с кабелем заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить в верхнее положение рычажки устройства.
- Подключение нуля к нагрузке с нулевой шины. При таком подсоединении рычажки прибора устанавливаются в верхнее положение, но отключаются при подаче малейшей нагрузки. Ноль следует брать только с выхода защитного аппарата.
- Подсоединение нуля с выхода устройства вместо нагрузки к шине, а с последней – к нагрузке. Если подключение выполнено таким образом, рычажки прибора можно будет установить в исходное положение, но как только будет включена нагрузка, АВДТ вырубит. Кнопка «Тест» в этом случае также работать не будет. Такие же симптомы будут наблюдаться, если перепутать подключение нуля, подсоединив его с шины к нижней, а не к верхней клемме аппарата.
- Перепутанное подключение нулевых проводов с двух разных АВДТ. В этом случае оба автомата будут включаться, кнопка «Тест» на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства.
Соединение нулевых проводов от двух АВДТ. Когда допущена эта ошибка, рычажки обоих аппаратов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате отключатся оба одновременно.
Разбор основных ошибок подключения на видео:
