Пересечение кровли
При наличии стропильной системы труба, как и в случае с балками перекрытия, должна проходить посредине между стропил. Если деревянные элементы оказались слишком близко к трубе, их нужно обернуть минеритом.
Проход через перекрытие и кровлю выглядит аккуратно и незаметно
Пересечение кровли выполняется по следующей схеме:
- В кровле по месту прохода трубы вырезается проём. При этом гидроизоляцию и другие рулонные материалы нужно разрезать крестообразно, после чего получившиеся «лепестки» отгибаются и пристреливаются к обрешётке.
- Далее монтируется участок дымохода, пересекающий кровлю.
- На трубу надевается крыза, форма которой, как уже говорилось, должна соответствовать углу наклона ската.
- Крызу нужно «пришить» к покрытию кровли, после чего поверх неё монтируется окапник — металлический фартук. Его прикручивают к трубе хомутом либо фиксируют при помощи стопорного винта.
- Если тип кровельного покрытия позволяет, под него нужно завести верхний край опорной пластины крызы. Если нет, место примыкания пластины к покрытию нужно надёжно обработать герметиком.
Далее, труба достраивается до нужной высоты, после чего на ней формируется оголовок: надевается конус, а на него — грибок, дефлектор или иной элемент. Если покрытие кровли изготовлено из горючего материала, а подключённый к дымоходу теплогенератор работает на твёрдом топливе, оголовок обязательно нужно оснастить искроуловителем.
Если труба возвышается над крышей более, чем на 1,2 м, её необходимо укрепить тремя растяжками. Для этого на оголовке крепят специальный хомут с тремя петлями, на которых и фиксируются растяжки. Затем каждую из них свободным концом нужно прикрепить к любому неподвижному и достаточно прочному элементу крыши.
Где можно купить сэндвич трубы для дымохода
Ввиду того, что от функционирования системы дымоотвода напрямую зависит работа газового котла, для сборки сэндвич дымохода необходимо приобретать качественные и проверенные трубы. Только такая продукция сможет гарантировать безопасный и эффективный отвод отработанных газов, исключающий попадание дыма в помещение и возникновение обратной тяги.
Очень выгодно приобретать необходимый товар через интернет-сайты производителей: можно в спокойной обстановке изучить ассортимент, сделать сравнительный анализ цен разных производителей, а самое главное, получить квалифицированную консультацию о выборе модели, подходящей для конкретного оборудования. Многие онлайн-магазины включают в свои услуги и доставку товара.
Как правило, многие компании, занимающиеся реализацией труб для дымоходов, предлагают услуги по профессиональному монтажу дымохода. Цена за работу зависит от толщины стен, материала, из которого выполнены трубы, наличия прохода через стену для дымохода, конфигурации и покрытия крыши. Ориентировочная цена монтажа дымохода из сэндвич труб составляет 1900 руб. за 1 п.м. Выезд замерщика, подключение оборудования, огнезащитные работы в расценки на монтаж дымоходов из сэндвич труб не входят.

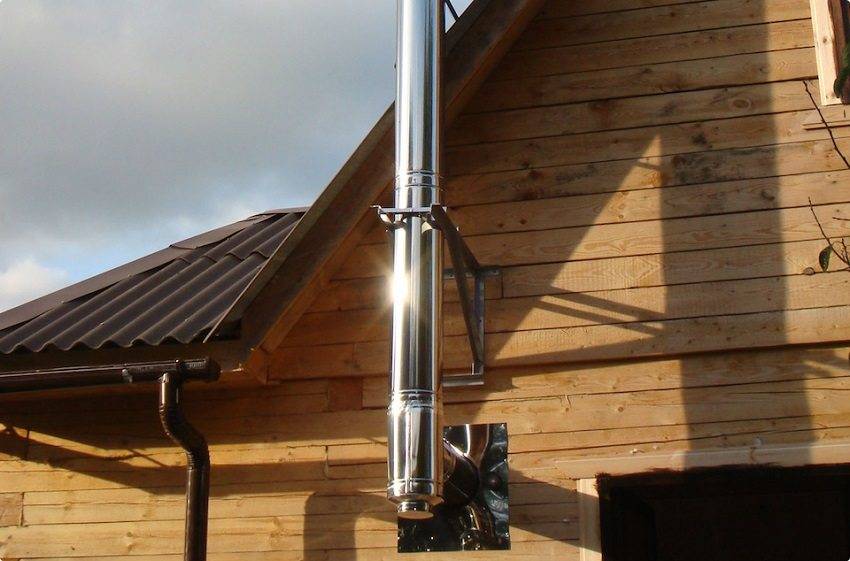

Дымоход из нержавеющей стали
Виды и конструкции наружных дымоходов
По конструкции наружные дымоходные устройства при выпуске через стену бывают:
- настенные. Они фиксируются к фасаду;
- коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

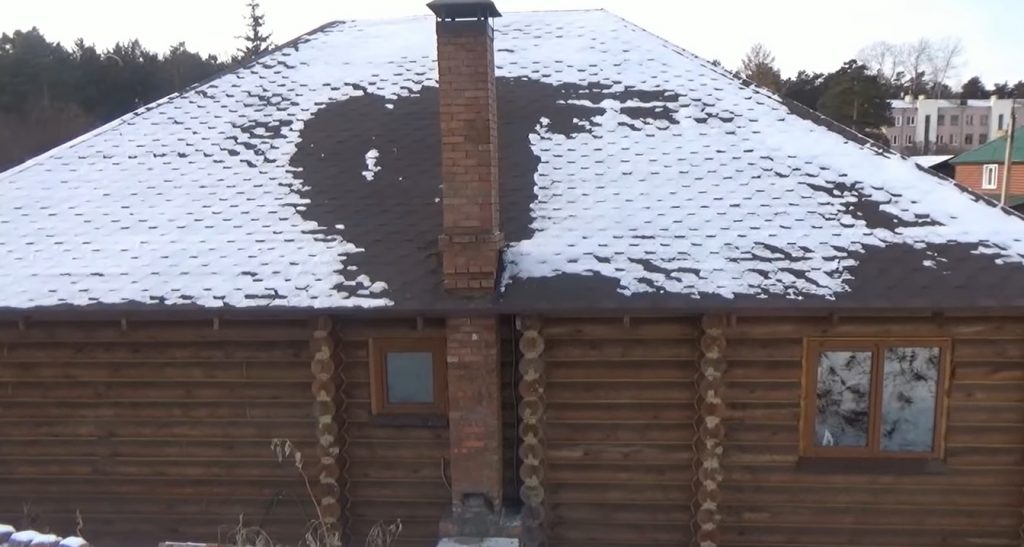

Коренной дымоход
Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.
Кирпичные
Возводятся из красного кирпича.
Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

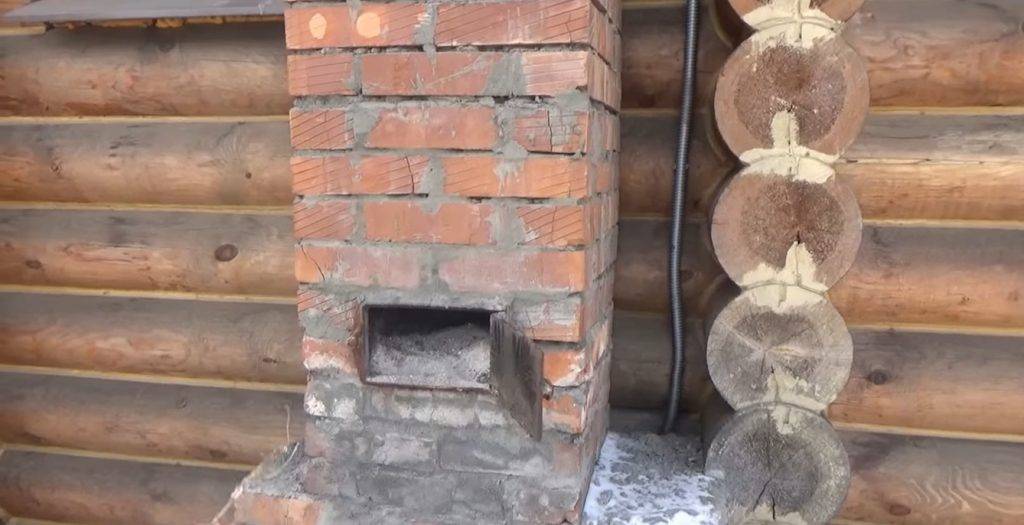

Ревизионный люк для прочистки наружного кирпичного дымохода
Керамические
Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

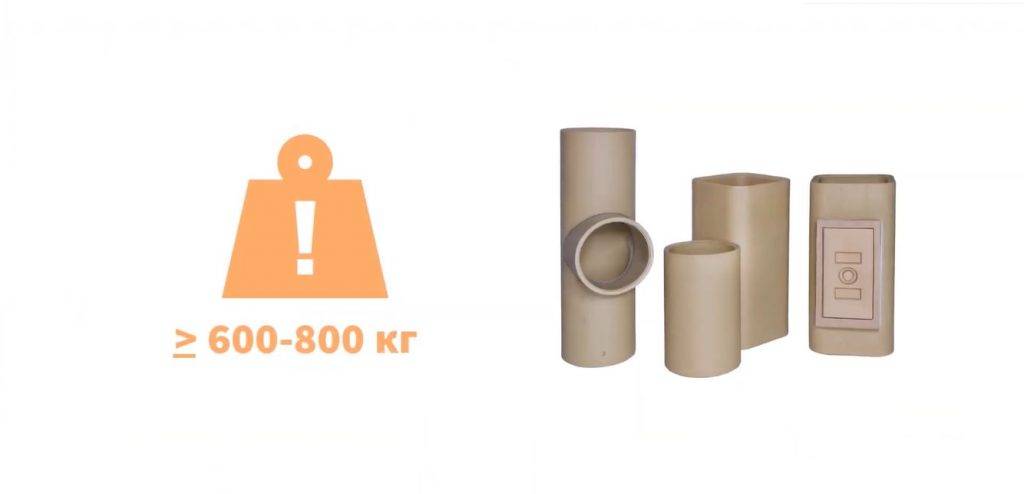

Масса 6-8- ми метрового керамического дымохода
Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

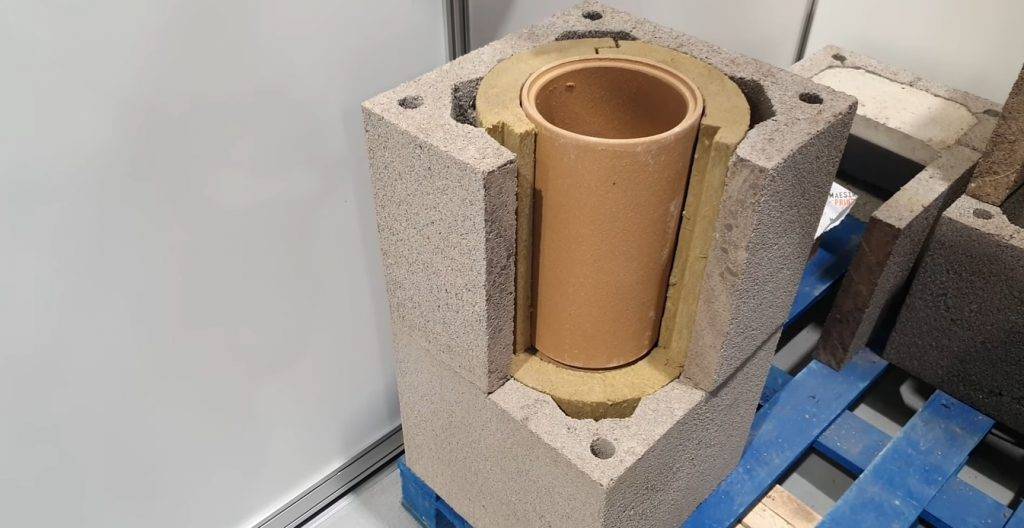

Керамический дымоход в блоках
Металлические
Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.
Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

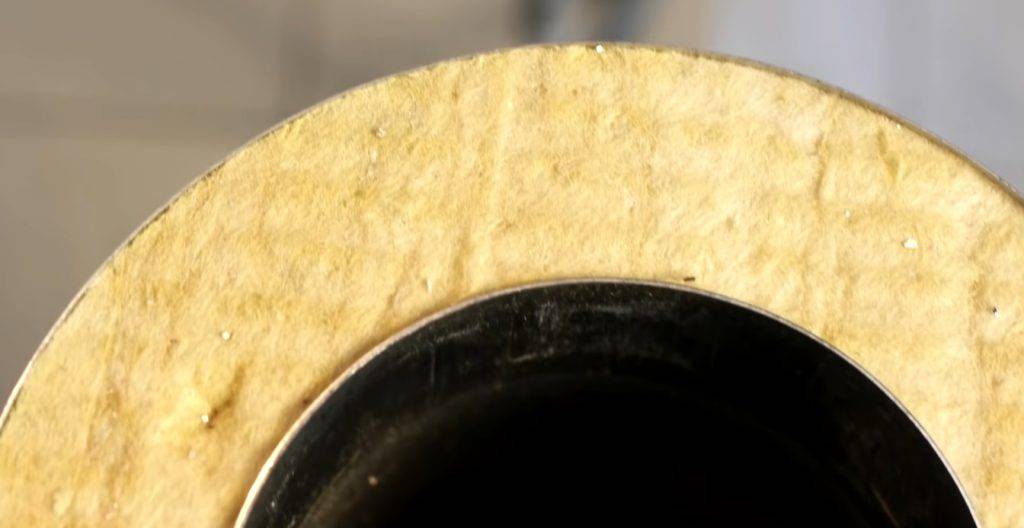

Сэндвич-труба в разрезе
Сэндвич-труба – по-настоящему продуманная конструкция для дымохода
Сэндвич-изделия состоят из двух труб разных сечений – одна из них «спрятана» в другой. Изготавливаются эти конструкции из цельных листов высоколегированной нержавейки по технологии аргоновой плазменной сварки. Эта методика позволяет получать высококачественное соединение швов труб со структурой и эксплуатационными характеристиками, схожими со свойствами самой стали.
Между двумя трубными изделиями для дымоходов монтируется материал-теплоизолятор. Чаще всего для этих целей используют негорючее базальтовое волокно со специальными связывающими компонентами. Теплоизолирующий материал может иметь разную толщину. Она зависит от температурных режимов, в которых будут применяться трубы, а также от сечений трубных изделий.
Устройство сэндвич-трубы
Для производства сэндвич-труб используются такие марки стали:
- 321 – сплав для получения высокопластичных, кислотоупорных и термостойких дымовых труб, эксплуатация которых возможна при температурах до 800–850 °С.
- 430 – нержавеющая сталь для изготовления кожухов дымоходов и других элементов, функционирующих в малоагрессивных условиях.
- 310S – самый термостойкий сплав. Изделия из него выдерживают 1000-градусные температуры. Такие трубы считаются наиболее долговечными в работе и очень прочными. Их монтаж рекомендован для обустройства наружных элементов дымоходов.
- 316 – сталь для труб, по которым отводятся продукты горения от отопительного оборудования, работающего на жидких видах топлива. Более дешевым аналогом этой марки нержавеющей стали является сплав 304. В его составе нет молибденовых и никелевых добавок, что снижает стоимость трубных изделий из него.
- 409 – сплав для производства сэндвич-труб, используемых при сооружении дымоходов твердотопливных котлов, каминов и печей.
Конструкция сэндвичных изделий проста. Она включает в себя кронштейн, стеновой и обжимной хомут, колено, фартук, стакан, тройники, ревизии. Размеры и количество этих элементов могут быть разными. Они зависят от того, какую по высоте и мощности конструкцию вы планируете сделать.
Монтаж сэндвич дымохода
Для того чтобы правильно соединить элементы утепленного дымоотводящего устройства, не нужно проходить специальное обучение. Процесс монтажа состоит из выполнения таких действий:
- Установка производится снизу вверх – от теплового оборудования на крышу здания.
- Подключение первого неутепленного элемента к выходному патрубку теплогенерируюшего устройства.
- Последовательное соединение утепленных модульных элементов раструбным методом согласно со схемой монтажа.
- При необходимости выполнения поворотов и разветвлений, использование специальных переходников, поворотов, тройников.
- Подключение ревизий для осмотра и прочистки от сажи и копоти.
- Дополнительная изоляция мест примыкания к перекрытиям – прохода через стену, потолок, крышу сооружения. Для данных участков используются специальные элементы – проходы.
- Установка оголовка на верхней части дымоотвода.
По дыму или конденсату?
Как было сказано выше, один конец сэндвича является более широким в сравнении со вторым, причём за счёт этой разницы и происходит стыковка труб. В том случае, когда конец трубы с расширенной фаской располагается кверху, такой монтаж дымохода называют «по конденсату». Это объясняется тем, что при таком расположении сэндвичей, влага, которая конденсируется на внутренних стенках труб, стекает вниз. У этого способа соединения есть и свои недостатки, а именно: существует вероятность того, что дым будет просачиваться через недостаточно загерметизированные щели. Монтаж дымохода по конденсату, как правило, применяется при выводе канала через стену, так как этот способ требует эффективного удаления конденсата и не боится того, что дым будет просачиваться через микрощели.
Расположение трубы узкой стороной кверху называется «по дыму»
Второй способ называется «по дыму» и подразумевает установку сэндвич трубы узкой стороной кверху. Таким образом, последующая труба надевается широкой стороной на узкий конец предыдущей детали. При таком монтаже дымоходной конструкции существует риск протечки конденсата, однако, беспокоиться не нужно, если все стыки труб хорошо загерметизированы. Сборка дымохода по дыму идеально подходит для организации внутридомового канала, который будет выходить на крышу.
Проверка качества сборки дымохода
Когда дымоход будет полностью собран и проверен на отсутствие брака или недоработок, следует произвести пробную топку печи с небольшим количеством сухих дров
Сразу же после растопки следует проверить дымоход по всей длине, обращая особое внимание на стыковочные соединения
Вначале возможно появление в помещениях бани небольшого задымления из-за сгорания масляных загрязнений на наружной поверхности дымохода. Этот в порядке вещей. Беспокоиться по этому поводу не стоит.
Если результаты первой проверки дымохода будут положительными, печь следует протопить на полную мощность еще в течение двух-трех часов. Этого достаточно, чтобы выявить вновь вскрытые недостатки
Особенное внимание надо
В процессе эксплуатации дымохода возможно появление на трубах цвета побежалости. Это нормальная реакция стали при нагреве ее до высокой температуры.
Если дым из топки печи попадает в парилку, то это, скорей всего, говорит о недостаточной тяге в дымоходе. Для увеличения тяги придется нарастить трубу еще на 0.5-1.0 метра.
Из каких материалов производятся сэндвич трубы?
На сегодняшний день конструктивные элементы сэндвич дымоходов производятся из двух типов стали:
- нержавейки;
- оцинковки.
Как правило, внутренняя труба выполняется из нержавейки, которая является более жаростойкой и обладает высокими антикоррозийными качествами, а внешняя — из оцинкованного листа. Такие трубы считаются более экономичными, чем изделия, в которых оба контура представлены нержавеющей сталью, поэтому спрос на них остаётся довольно высоким. На строительном рынке можно встретить сэндвичи, представленные только оцинкованной сталью, однако, такие изделия используются только для маломощных газовых котлов.
Внутренняя труба всегда изготавливается из жаропрочной стали, а внешняя может быть как нержавеющей, так и оцинкованной
Дымоходы для отопительного оборудования высокой мощности изготавливаются исключительно из нержавейки. Причём для таких целей подбираются специальные жароустойчивые марки стали. Все известные марки стали представлены ниже в таблице.
Таблица 1
| Марка стали | Характеристики |
| AISI 304 | Такая марка нержавейки является более бюджетным вариантом AISI 316 и применяется для маломощных и среднемощных котлов, функционирующих на газу. |
| AISI 316 | Распространённая марка нержавейки, которая включает в себя различные легирующие составы (никель, молибден). Трубы из такого сплава отличаются высокими прочностными характеристиками, хорошей жаростойкостью и резистентностью к активным химическим соединениям. Используются для газовых котлов практически любого типа. |
| AISI 430 | Из нержавейки этой марки, как правило, выполняют внешние кожухи для дымоходных каналов. Это связано с тем, что AISI 430 отличается небольшими показателями жаростойкости. |
| AISI 439 | Такая марка нержавейки включает в себя элемент титан, что позволяет ей быть очень прочной и надёжной. К другим положительным характеристикам этой марки нержавейки можно отнести: повышенную термоустойчивость и антикоррозийные качества. Дымоходы, выполненные из этого материала, отлично подходят для газовых котлов, а также для отопительного оборудования, функционирующего на твёрдом топливе, с мощностью не более 30 кВт. |
| AISI 316I, AISI 321 | Дымоходы из такого материала подходят для любого отопительного оборудования, функционирующего на твёрдом топливе. Максимальная рабочая температура для таких марок стали доходит до +850 °C. |
| AISI 310S | Трубы, выполненные из этой марки стали, отличаются самыми высокими показателями жаростойкости и используются для того, чтобы выполнить трубу в бане. Максимальная рабочая температура для таких труб может достигать отметки в +1000 °C. |
Толщина стенок сэндвич труб может так же варьироваться от 0,5 до 1 мм в зависимости от эксплуатационной сферы. Ширина теплоизоляционного слоя, располагающегося, между двумя контурами колеблется от 3 до 10 см.
Преимущества и недостатки сэндвич-дымохода
В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.
Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.
Среди достоинств подобных конструкций можно назвать:
- многозадачность – использовать такие трубы можно в постройках из любых материалов;
- занимают минимум пространства;
- удобство транспортирования;
- сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
- лаконичный и приятный внешний вид;
- противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
- имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
- благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
- сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.
А вот недостатков у подобных конструкций очень мало, хотя они все же есть:
- цена на сэндвич трубу довольно существенна;
- оптимальный срок службы таких изделий составляет всего около 15 лет.
Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.
Нержавеющие трубы – отличный материал для дымоходов
Монтаж котла, камина или любой иной отопительной конструкции в обязательном порядке требует установки эффективной системы, которая будет качественно отводить продукты сгорания. Пару десятков лет тому назад такую систему можно было сделать исключительно из асбестоцементных труб либо из кирпича. Недостатков у конструкций из таких материалов множество, а достоинств совсем мало.
Эти изделия позволяют мастерам-любителям самостоятельно собрать высокоэффективные сендвичные дымоходы, которые отвечают всем существующим стандартам безопасности.
Дымоход из нержавеющих труб
Сэндвич-трубы и системы из них характеризуются следующими достоинствами:
- Простотой конструкции, дающей возможность выполнять монтаж дымоходов в кратчайшие сроки.
- Возможностью установки труб снаружи и внутри строений.
- Отсутствие потребности в сооружении отдельного фундаментного основания под систему отвода продуктов сгорания (как следствие – существенное удешевление и облегчение монтажных работ).
- Малая склонность дымоходов к образованию на их внутренней поверхности конденсата и накапливанию сажи за счет гладкости и многослойности труб.
- Высокая устойчивость нержавейки к повышенным температурам и прочим негативным воздействиям агрессивной среды. Трубы из нержавеющих сплавов мало разрушаются во время эксплуатации.
- Компактность сэндвич-конструкций. Их монтаж внутри дома требует минимум площади (традиционные кирпичные или асбестоцементные трубы более громоздкие по сравнению с изделиями из нержавейки).
- Превосходная пожаробезопасность дымоходов.
Кроме того, стропила, балки, кровельные и иные элементы конструкции дома не мешают установке сэндвич-труб. Для мастера, не имеющего большого опыта постройки таких конструкций, это имеет огромное значение.
Плюсы и минусы сэндвич-дымохода
Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:
- Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.
- Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.
- Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
- Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
- На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.
Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:
- высокая стоимость,
- большой вес,
- сложный монтаж.
Виды и конструкции
Двойная труба выполняется из следующих видов нержавейки:
- AISI430 –самый дешевый и низколегированный вариант стали. Материал плохо сваривается и прогорает быстрее остальных видов металла;
- AISI439 – cодержит титан, что само по себе увеличивает стойкость материала к высоким температурам и коррозии;
- AISI316 – легирована никелем и молибденом, отличается хорошей жаропрочностью и кислотостойкостью;
- AISI304 –аналог AISI316, но чуть дешевле;
- AISI 321 –импортный аналог отечественной нержавеющей стали 12×18н10т, оптимальная марка для дымоходов.
Фабричная продукция обычно имеет длину от 0.5 до 1 м. Самые распространенные диаметры внутренних труб – 110мм, 115мм, 120мм, 150мм, 200мм и 300мм. Диаметр внешних – от 200 до 430ммм. Толщина стенок -0.5 и 1мм.
Конструкция дымохода:
- Нержавеющая «Сэндвич» труба длиной 0.5, 1м) отводит продукты сгорания;
- Колено 45 градусов – помогает изменить направление дымохода;
- Тройник — отводит конденсат и газ;
- Ревизия — окно, предназначенное для чистки дымоотвода;
- Переходник— служит для соединения элементов;
- Кагла — регулирует тягу;
- Флюгер — показывает направление ветра;
- Конус — защищает от атмосферных осадков;
- Дефлектор – защищает от грязи и пыли, поддерживает тягу;
- Конусная крыза- элемент дымохода, служащий для правильного перехода дымохода через кровлю;
- Хомуты обжимные, стеновые- соединительные детали;
- Грибок — декоративный элемент;
- Стакан — деталь для перехода через крышу.
Комплектующие дымоходной сэндвич-системы
Диаметр трубопровода зависит от мощности и типа печей. Трубопроводы несут основную нагрузку во внутренней части печи. Внутренний диаметр печи у3казывается в основных характеристиках печей или котлов. Затем, исходя из этих данных, подбирается наружный диаметр труб. 150 мм внутренний диаметр. В этом случае наружное сечение будет равно 210 мм.
Трубы из нержавеющей стали используются для обустройства дымоходов газовых котлов и печей, работающих на твердом топливе. Минимальный диаметр сэндвич деталей – 120 мм, максимальный до 200 мм. Для соединения прямых участков и поворотов используется несколько видов фитингов:
- отводы – для обеспечения поворотов под определенным углом;
- тройники – подсоединение к дымоходу отдельного участка вентиляции или другого нагревательного прибора;
- отрезок трубы с ревизией – чистка стенок от сажи и загрязнений;
- переходники – для соединения трубопроводов разных диаметров;
- шиберные задвижки или каглы – регулируют уровень тяги в топке;
- для предохранения от осадков и порывов ветра предусмотрена установка защитных устройств – флюгера «Термо», конусов или простых грибков.
Пример вертикального дымохода сэндвич для русской бани
Ниже приведены изображения с дымоходом в русской бревенчатой бане. Для наглядности показана дровяная печь-каменка от финского производителя банного оборудования и принадлежностей «Harvia». Обслуживание печи производится вне парилки, например, в предбаннике, а для получения горячей воды на трубу установлен бачок из нержавеющей стали. Для регулировки тяги выше бачка смонтирован поворотный шибер.
Проход дымохода через деревянное межэтажное перекрытие
В качестве основного элемента используется потолочно-проходной узел (ППУ), имеющий воздушную прослойку между стальным кожухом и термоизолятором минерит. Данная конструкция позволяет уменьшить размеры разделки потолочного перекрытия без потери утеплительных свойств.
На этом эскизе показана конструкция ППУ, а также порядок закладки теплоизоляции в проходе через перекрытие.
В зазор между трубой и внутренней стенкой ППУ укладывается термостойкая базальтовая вата, а между его наружной поверхностью и минеритом остается воздушное пространство, являющееся дополнительным природным теплоизолятором.
По внешнему контуру ППУ также закладывается базальтовая вата, которая в свою очередь примыкает к базальтовому картону. Картон дополнительно изолирует от воздействия тепла деревянные элементы перекрытия.
Со стороны парилки ППУ закрывается стальным коробчатым кожухом с отверстием под сэндвич, а на чердаке листовым минеритом. Вся разделка в чердачном помещении вначале закрывается листовым фланцем, а затем стальным кожухом, который закрепляется к нему саморезами по металлу.
Проход дымохода через крышу с кровлей из сгораемых материалов
Схема разделки кровли показана на предыдущем эскизе.
Основные работы по разделке кровли сводятся к следующему:
- Разметка и разделка кровли с учетом того, чтобы от наружной поверхности дымовой трубы до края проема был зазор не менее 130 мм. Это нужно для обеспечения пожарной безопасности.
- На очередной сэндвич одевается стальной подкрышный лист с овальным отверстием, верхняя часть сэндвича заводится в проем, а нижняя соединяется с ранее собранным дымоходом. Помним, что стыковочное соединение не должно находиться в плоскости проема.
- Сверху крыши на сэндвич одевается свинцовая основа с углом 30˚ (или по-другому – угловая крышная разделка). Свинцовое основание позволяет постукиванием плотно подогнать его к поверхности кровли.
- Со стороны чердака вырезанный проем вначале заделывается базальтовым картоном, а затем термостойкой базальтовой ватой, и все это закрывается подкрышным листом при помощи саморезов по дереву.
- Чтобы обеспечить достаточную герметизацию от атмосферных осадков, во всему контуру свинцовой основы наносится кровельный битумный герметик на резиновой основе, например, «Casco Roofseal» или ему подобный. То же самое надо сделать и со стороны чердака.
Установка дымохода своими руками
Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.
Чертеж и схемы
Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними
Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях
К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.
Подбираем место выхода через стену
Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.
Лучше всего выводить конструкцию через фронтальную стену
Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги
Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.
Как вывести дымоход через стену
Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.
Как крепить дымоход к стене
Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.
Утепление
Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.
Герметизация
После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.
Способы соединения сэндвич труб
Существует два основных способа стыковки отдельных элементов сэндвич труб между собой. Рассмотрим их:
- раструбный;
- стыковка гофрированных краёв;
- замковое соединение.
Сборка дымоходной трубы производится по сегментам, которые скрепляются между собой разными способами, наиболее простым и надежным из которых является замковый
В первом случае на одном конце сэндвич детали присутствует более широкая фаска. Установка дымохода, выполненного из сэндвич труб, посредством раструбного соединения отдельных его элементов является наиболее распространённой. Основное преимущество такого варианта стыковки заключается в высоких показателях герметичности канала. Специалисты рекомендуют приобретать трубы под такое соединение в случае, если дымоход прокладывается для отопительного оборудования, функционирующего на газу. Из минусов такой стыковки можно отметить то, что она требует высокой точности.
В свою очередь, стыковка отдельных элементов дымоотводной конструкции посредством гофрированных краёв является более простым мероприятием, однако, требует большого количества герметика для обеспечения герметичности канала. Такой способ подходит в том случае, если вы решили выполнить установку дымохода самостоятельно.
Замок позволяет быстро, надежно и герметично соединить детали дымохода, не используя инструменты.
Сэндвич изделия имеют продольный шов, который может быть двух видов:
- сварной;
- фальцевый.
Трубы со сварным швом применяются в случае устройства дымохода из сэндвич труб для котла, который функционирует на твёрдом топливе. Изделия с фальцевым швом применяют в остальных случаях.
Основные правила и этапы монтажа дымохода через стену
Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.
По наружной стене
При ведении дымохода необходимо соблюдать нормативные углы изгибов
При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей
Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом
Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.
Сквозь каркасную стену
Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.
Сквозь деревянную стену
Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы
Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.
В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.
