Установка внешнего блока кондиционера на чердаке: возможность решения и разбор технической специфики

Бывают ли кондиционеры, в которых фильтр пропитан витамином С, для чего это делается?

Да, бывают, например Ballu BSG-07HN1 Vision. Это делается с целью насыщения воздуха в помещении витамином С, который благотворно влияет на иммунную систему и снижает риск вирусных заболеваний. Может ли это нанести вред? Крайне редко но, может. Встречается аллергия на витамин С. Она не опасна для жизни, но зуд и сыпь тоже никому не нужны. Если в семье обнаружилась такой экзотический синдром, то, покупая кондиционер, избегайте моделей с подобными фильтрами. Если же симптомы проявили себя уже после установки агрегата, тоже ничего страшного нет, просто поставьте фильтр без витамина С.

Разрешения и запреты

Обязательное согласование и получение разрешительной документации на установку внешних блоков на фасадах регламентируется лишь на уровне регионального законодательства. Например, в Москве до 2011 года необходимо было получить обязательное разрешение на кондиционер. А в Санкт-Петербурге подобный норматив действует и сегодня. Также есть ряд запретов, которые схожи в большинстве крупных городов. Согласно им, нельзя:

• Монтировать внешние блоки с лицевой стороны зданий с современным уникальным дизайном (кое-где запрет замещается обязательным согласованием или необходимостью закрывать устройство декоративным элементом);
• Устанавливать кондиционеры на стенах зданий, имеющих историческую и художественную ценность;
• Устанавливать кондиционеры в арках таким образом, чтобы они мешали пешеходам и проезду транспорта;
• Крепить оборудование на декоративные элементы стен (пилястры, колонны, розетки, антаблементы).

Проблем с установкой на стены типичных домов, обращенные ко двору дома, не возникает практически нигде. Зато если дом относится к памятникам архитектуры, крепление внешних блоков на его стены требует специальных разрешений, которые выдаются лишь в редких случаях.

Важные особенности монтажа в 2 этапа для пользователя

1. Самым сложным в этом деле это найти ответственных исполнителей, которые с серьезностью подойдут к решению вашей задачи. При этом они должны будут учесть все ваши пожелания и особенности интерьера. После чего предложить наиболее рациональные варианты с точки зрения эффективности и комфорта. Непросто найти мастеров, которые думают в первую очередь об удобстве пользователя. Некоторых интересует лишь собственная выгода.
2. Уже на первом этапе должно быть предусмотрено место под кондиционер. Нужно минимум знать: где будет располагаться мебель, на сколько «обнизится» потолок, какого размера будут потолочные багеты. Знаю задача сложная! Но её нужно решать!
3. Если вы приобретете кондиционер на первом этапе, то это будет плюсом при укладке магистралей. Будут на 100% известны все характеристики устройства (поскольку сейчас очень много различных систем). Но на первом этапе все же можно обойтись без покупки кондиционера.

Нюансы укладки трассы для монтажных бригад

1. Внешний блок лучше располагать так, чтобы он был доступен для обслуживания в будущем без привлечения спецтехники (или альпинистов). Внешний блок не должен снаружи «заступать» на стену соседа.

2. Нужно узнать у владельца точные отступы внутреннего блока от потолка (багета), штор, карнизов.
3. Обязательно фиксируйте все договоренности по отступам на бумаге. Особенно, если всё обговаривается не на прямую с владельцем. В крайнем случае, после укладки «трассы» на стене рисуем блок, «обнижение» потолка, и ФОТОГРАФИРУЕМ!

4. Если в местах крепления внутреннего блока находятся провода, то учитывайте их расположение, а лучше договоритесь об их переносе.

5. В большинстве случаев «трасса» подводится к левой части блока, но бывают исключения (например, для новинки 2021 года от LG серии ARTCOOL вывод трассы нужно делать справа). Об этом я бы не упоминал, если бы не встречал таких ошибок.
6. Советую укладывать дополнительный провод на случай «питания» к внешнему блоку или дополнительного провода датчика.
7. Если кондиционер будет приобретаться после укладки «трассы», то согласуйте его характеристики (в первую очередь это размеры внутреннего блока, диаметр трубок, мощность потребления) с будущим пользователем.

Подводя итог, хочу сказать, что если не предусмотреть кондиционер сразу, то по завершению ремонта выбор места установки будет ограничен. В этой статье я рассказал про основные моменты установки кондиционера в 2 этапа. Может я что-то не учел, поэтому дополняйте своими комментариями!

Виды кондиционеров: моноблочные, сплит-системы и мульти-сплит системы

По конструктивному исполнению все кондиционеры делятся на два вида: «моноблочные», состоящие из одного блока и «сплит-системы» (от английского слова «split» — «разделять»), состоящие из нескольких блоков. Если сплит система состоит из трех или более блоков, то она называется «мульти сплит-система»:

• Моноблочные кондиционеры состоящие из одного блока (оконные, мобильные и крышные кондиционеры). В таких кондиционерах все элементы размещаются в едином корпусе, что позволяет упростить конструкцию кондиционера и снизить его стоимость.

• Сплит-системы — состоящие из двух блоков (настенные, канальные, кассетные и другие типы кондиционеров). Кондиционер типа сплит-система разделен на два блока — наружный и внутренний, которые соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. Благодаря такой конструкции наиболее шумная и громоздкая часть кондиционера, содержащая компрессор, вынесена наружу. Внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.

  Все современные сплит-системы снабжены пультом дистанционного управления с жидкокристаллическим дисплеем. С его помощью можно задавать желаемую температуру с точностью до 1 градуса, устанавливать таймер для автоматического включения и выключения кондиционера в заданное время, регулировать направление воздушного потока и многое другое.

  Еще одним преимуществом сплит-систем является большой выбор различных типов внутренних блоков. Среди них выделяют следующие модификации: настенный, канальный, потолочный, колонный и кассетный кондиционер. При этом бытовые сплит-системы бывают только настенного типа, все остальные кондиционеры — полупромышленные. Заметим, что применительно к сплит системам названия «кондиционер» и «сплит система» являются синонимами, то есть можно говорить «канальный кондиционер», или «канальная сплит-система», или «кондиционер канального типа».

• Мульти сплит системы являются разновидностью сплит систем. Их отличие в том, что к одному внешнему блоку подключается не один, а несколько внутренних блоков  обычно от 2 до 4–5 штук (каждый внутренний блок управляется индивидуальным пультом управления). При этом внутренние блоки могут быть не только разной мощности (обычно от 2 до 5 кВт), но и разных типов. Такое конструктивное решение позволяет экономить место на наружной стене здания и не так сильно портить внешний вид наружными блоками. При этом, вопреки распространенному мнению, замена нескольких сплит систем на одну мульти сплит систему не приводит к выигрышу в цене, поскольку стоимость оборудования примерно такая же, а трудоемкость и стоимость монтажа в 1,5  2 раза выше из-за более длинных коммуникаций. Кроме этого, при выходе из строя внешнего блока мульти сплит-системы перестают работать все внутренние блоки. Поэтому мульти сплит системы обычно используют только при невозможности размещения нескольких внешних блоков на наружной стене здания.

  Мульти сплит системы принято делить на «фиксированные» и «наборные». «Фиксированные» мульти сплит-системы продаются готовыми комплектами, в которые помимо одного наружного блока входит определенное количество внутренних. Изменять количество или типы внутренних блоков нельзя. Такие системы относятся к бытовому оборудованию и обычно имеют 2 или 3 внутренних блока. В «наборных» мульти-сплит системах к одному внешнему блоку из широкого модельного ряда подбирается несколько внутренних, обычно до 4–5 штук. При этом ограничено только максимальное количество блоков и их суммарная мощность. Внутренние блоки могут быть разных типов. Такие мульти сплит-системы относятся к полупромышленному оборудованию. Если же количество внутренних блоков превышает 5–6 штук, то это уже промышленная мультизональная система.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

• электрический провод;
• медные трубы двух размеров;
• пластиковая трубка для дренажного трубопровода;
• теплоизоляция для труб;
• скотч;
• пластиковый кабель-канал;
• металлические кронштейны L-образной формы;
• крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

• отвертки;
• строительный уровень;
• ключи шестигранники;
• дрель и набор сверл;
• перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

• труборез с острым лезвием;
• триммер;
• развальцовка;
• трубогиб;
• манометрический коллектор;
• вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Подключение внешнего блока кондиционера

При подключении внешнего блока к электросети все провода необходимо соединять подобным способом. Если его мощность будет составлять 4.8 кВт, тогда сечение кабеля должно составлять 3х2.5 см. Выходной автомат, который располагается в щитке необходимо размещать, если нагрузка будет составлять не менее 20 А.

При монтаже проводки ее следует укладывать в гофрированную трубу. Также при укладке дренажной линии кондиционера используйте гофрированную трубу. При использовании этой методики в дальнейшем вы легко сможете произвести замену кабеля. При необходимости гофрированную трубу можно уложить в специальный короб для электропроводки.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Требования к размещению сплит-системы

Особого внимания заслуживает выбор месторасположения элементов кондиционирования. Отдельный свод требований и нормативов посвящен установке внешнего блока, внутреннего корпуса и длине трубной магистрали системы.

Наружный блок. При выборе внешнего агрегата, следует учесть прочность стен дома. Высокомощные модели кондиционеров весят до 50-60 кг, стандартные бытовые – 10-15 кг. При этом стена и применяемые крепежные элементы должны обладать двукратным запасом прочности как минимум.

Нюансы монтажа:

• крайне нежелательна установка тяжеловесных приборов на стены из газобетона;
• монтаж блока на вентилируемый фасад осуществляется через демпфирующий уплотнитель – материал снижает шумовые вибрации устройства;
• опорные кронштейны должны крепиться непосредственно к стене, а не декоративной облицовке или утеплителю.

Месторасположение внешнего корпуса подбирается с учетом следующих рекомендаций:

Блок должен находиться в зоне свободной циркуляции воздуха.
Немаловажное условие – доступ к оборудованию для обслуживания и ремонта.
В рабочем режиме сплит-системы из компрессорного блока выходит горячий воздух, поэтому агрегат размещают так, чтобы теплые пары не попадали в окна соседей на нижних этажах.

Наружный элемент нельзя размещать в закрытом пространстве, внутри остекленной лоджии или балкона. Минимальное расстояние от каждой стенки прибора к иной плотной поверхности – 30 см.

На фото предложены допустимые способы размещения наружного корпуса в многоэтажном доме. Более предпочтителен – вариант №2. При установке блока на балконной перегородке вибрация и шум прибора усиливаются – возможен неприятный гул и шум

При обустройстве системы кондиционирования для квартиры на первом этаже высота размещения внешнего блока – минимум 2 м от земли.

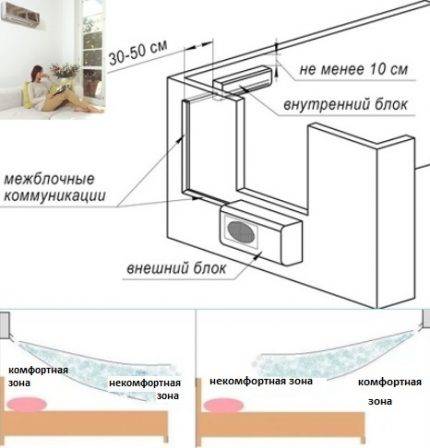

Внутренний блок. Монтажное место должно соответствовать технологическим нормам, обеспечивать комфортное пользование кондиционером и не особо выделяться на фоне интерьера.

Общие требования:

1. Охлажденный воздухопоток не должен идти напрямую на человека. Лучше избегать направленности в зону частого пребывания – на диван, кровать или рабочее место. Модели с разносторонним распределением воздуха устремляют струи вдоль стен.
2. На пути выходящего потока не должно быть преград и предметов. Недопустим монтаж испарительного блока в нише – эффективность охлаждения понижается.
3. Блок-фен нельзя размещать над розетками и электроприборами – при неисправности дренажной системы влага может спровоцировать короткое замыкание, поломку приборов.

При установке следует контролировать, чтоб воздухозаборные отверстия не перекрывались – недопустим монтаж вплотную к стене или потолку.

Минимальные расстояния: от потолка до фена – 10-20 см, до боковых стен – 30-50 см. При ограниченном пространстве сверху прибору не хватает воздуха для обработки. Преграда снизу спровоцирует «поглощение» холодного выработанного воздуха и обмерзание испарителя (+)

Длина трассы. Важным аспектом работоспособности системы является метраж фреоновой магистрали – расстояние между двумя блоками. Длина трассы указывается в инструкции к оборудованию. Оптимальный параметр – 6 м, допустимые дистанции: по вертикали – 7 м, по горизонтали – 15 м.

Удалять блоки на максимальное расстояние не рекомендуется по ряду причин:

• дороговизна медного трубопровода;
• при удлинении фреоновой магистрали возрастает нагрузка на компрессор – его мощность «ослабевает», а износ увеличивается;
• чем больше протяженность трассы, тем больше трудозатраты на ее построение.

Очень часто монтажники в стремлении сократить время выполнения работ, настойчиво предлагают «урезать» фреоновую магистраль. Однако чрезмерное сокращение трассы сказывается на работе прибора.

При длине трубопровода меньше 5-6 м возможна передача вибраций от уличного блока внутреннему. Как следствие – работа сплит-системы сопровождается неприятным дребезжанием

Куда ставить внешний блок кондиционера

Приветствую всех посетителей моего сайта! Сегодня я расскажу про основные факторы, влияющие на расположение внешнего блока кондиционера. Для того чтобы определить куда ставить «наружку» кондиционера необходимо учесть несколько определяющих факторов:

1. Желательно чтобы блок был доступен для монтажа и последующего обслуживания без привлечения специальной техники и дополнительного альпинистского оборудования. Установка «под окно» или рядом с балконом в большинстве случаев решает эти проблемы.
2. Не следует располагать внешний блок на стене соседней квартиры.
3. Если зимой на крыше образуются «сосульки», то необходимо защитить блок специальным козырьком.
4. Необходимо учитывать, куда будет уходить конденсат под блоком на улице. Неудачные варианты вывода дренажа — это вход в здание, крыша магазина, подвал дома, балкон соседа, собственный балкон, пешеходная зона.
5. Если внешний блок располагается «на земле» или на кровле, то желательно установить его на специальную конструкцию-подпорку. Нужно учитывать, чтобы уровень снега зимой (или каких-то стоков летом) не засыпал (заливал) блок. Иначе может пострадать электроника и другие детали.
6. Располагать устройство необходимо по уровню. Если внешний блок кондиционера будет накренен (не в уровне), то силы, действующие внутри компрессора, будут нарушены. Это приводит к повышенному износу деталей (роторов, цилиндра и пр.) и снижению ресурса двигателя.
7. Ставить кондиционер возле газовой трубы не стоит. Рекомендую отступить хотя бы 50 см. (если кто-то владеет более конкретной информацией – напишите в х!)
8. Если внешний блок располагается на крыше, то эффективней будет расположить блок таким образом, чтобы радиатор смотрел в теневую сторону. Попадание прямых солнечных лучей на радиатор приведет к его перегреву и снижению теплоотдачи.
9. Если внешний блок располагается на первом этаже, то рекомендую устанавливать антивандальную решетку. Особенно актуальна она будет для «темных» дворов. Чем выше будет расположен блок, тем лучше!

Существует еще один частный случай монтажа — это установка внешнего блока кондиционера в подвале дома. По своему опыту скажу, что особых проблем в таких монтажах не было, и кондиционеры исправно работают. Если есть, что дополнить по такому случаю, то пишите в х!

Перечисленные правила решают многие вопросы расположения кондиционера и учитывают важные нюансы. Но существуют еще ограничения по расстоянию до конструкций. Разберем их далее.

Расположение кондиционера – отступы от стен и других препятствий

Расстояние от корпуса блока до препятствий должно обеспечивать циркуляцию воздуха и свободный доступ к устройству. Уже давно существуют схемы и рекомендации по этому вопросу.

Они вполне адекватны! Но на практике у меня сформировалось собственное представление об МИНИМАЛЬНЫХ расстояниях (они могут не совпадать со многими схемами).

Для нашей статьи рассмотрим кондиционеры мощностью охлаждения до 4 кВт.

Расстояния, которые необходимо соблюдать:

• от задней стенки блока до стены здания минимум 10 см. для «захвата» воздуха и обслуживания блока (для чистки и разборки корпуса);
• перед блоком хотя бы 1 метр свободного пространства для «выдувания» воздуха;
• сверху блока минимум 10 см. для движения воздуха и последующего доступа (снятия верхней крышки корпуса);
• снизу блока должно быть не меньше 10 см. для крепления к кронштейнам и выводу конденсата от внешнего блока;
• справа до корпуса минимум 20 см. для доступа к сервисным кранам;
• слева хотя бы 10 см. для циркуляции воздуха и обслуживания устройства;
• если к одному блоку применяются все вышеперечисленные ограничения, то это тоже становится не лучшим вариантом. Т.к. эти расстояния минимально возможные. Работа устройства и его обслуживание будут затруднены! Тоже касается расположения блока на закрытой лоджии или балконе.

Расстояние между наружными блоками кондиционеров

Если два внешних блока располагаются рядом друг с другом, то между ними необходимо оставить хотя бы 25 см. Это минимальное расстояние, чтобы добраться до сервисных кранов и гаек.

Для эффективной работы устройства этого будет достаточно, также будет доступ для монтажа и обслуживания.

Требования к установке кондиционеров (сплит-система)

Большинство используемых кондиционеров имеют сплит-систему. Это конструкция кондиционера, состоящая из двух частей: внешней и внутренней. Они соединяются друг с другом медными трубами и электрическим кабелем.

Внешний блок состоит из следующих элементов:

• в основе вентилятор. Он обеспечивает циркуляцию воздуха, проходящего через воздушный теплообменник;
• конденсатор. В нем фреон конденсируется и охлаждается;
• компрессор. Он сжимает фреон и нагнетает его в холодильный контур;
• автоматика.

Внутренний блок состоит из:

• системы фильтров (грубая и тонкая очистка);
• вентилятора. Он обеспечивает циркуляцию охлажденного воздуха в комнате;
• воздушный теплообменник охлаждающий воздух;
• жалюзи. Они регулируют направление воздушного потока.

Чтобы установленный кондиционер оправдал возлагаемые надежды, прослужил долго и не вызывал вопросов у соответствующих органов и соседей, нужно придерживаться трех основных моментов:

1. Выбрать качественную модель кондиционера. Он должен быть мощным для помещения, максимально тихим и компактным.
2. Правильно выполнить установку кондиционера, выбрать идеальное место и проверить качество крепления.
3. Эксплуатировать конструкцию в полном соответствии правил, регулярно выполнять профилактические мероприятия и следить за ним.

Основные требования к установке кондиционера со сплит-системой:

• установка внешнего блока выполняется на прочной основе;
• крепление кронштейнов к стене выполняется надежными механизмами;
• выдерживается расстояние не меньше 10 см от теплообменника наружного блока до стены;
• расстояние не меньше 10 см от правого модульного блока;
• расстояние не меньше 40 см от левого модульного блока;
• в пределах 70 см перед блоком должны отсутствовать любые препятствия;
• обеспечивается свободный доступ к сервисным портам;
• предметы интерьера не должны мешать свободному выходу воздуха;
• блок внутри устанавливается дальше от источников влаги и тепла;
• внутренний блок не устанавливается напротив входной двери или окра, которое постоянно открыто;
• прямые потоки воздуха не должны быть направлены на людей или на место, где они часто находятся;
• требуется обеспечить качественное выведение влаги посредством дренажного шланга;
• расстояние между блоком и потолком – 15 см минимум;
• пластина для установки фиксируется к стене идеально по уровню при помощи винтов.

Рассмотрим подробнее правила установки кондиционера, углубившись в особенности сплит-системы.

Оптимальное деление с размещением блока на чердаке

Некоторым квартирам в квартире потребуется кондиционер как для охлаждения, так и для обогрева. Однако оснастить ее несколькими двухконтурными кондиционерами с удалением внешних модулей на чердаке будет сложно, даже если квартира находится на последнем этаже (т.е находится прямо под чердаком).

Поскольку сопряженные трубы идут от его компрессорного модуля к каждому «внутреннему» блоку отдельно, мощность наружного блока должна быть большой

Это важно!. все просто: парная обвязка нескольких сплит-систем полностью перекроет вытяжной канал

Чтобы этого не произошло, потребуется просверлить потолочную плиту для каждой пары труб или подготовить общее отверстие

все просто: парная обвязка нескольких сплит-систем полностью перекроет вытяжной канал. Чтобы этого не произошло, потребуется просверлить потолочную плиту для каждой пары труб или подготовить общее отверстие.

Возможно, эффективным вариантом будет оснащение жилых помещений блоком кондиционирования с одним наружным блоком и несколькими внутренними блоками – мультисплит-системой. Хотя несколько независимых линий фреона все еще необходимо поднять вертикально, все же будет легче охладить один компрессорный модуль.

Потребуется достаточно мощный мультисплит известной марки, способный работать с большим перепадом высот между модулями и прокачивать трубопровод длиной более 50 метров (с учетом соотношения вертикаль: горизонталь 1: 3).

Принимая во внимание низкую интенсивность естественной вентиляции технического этажа, предпочтительнее использовать сплит-компрессорную установку с центробежным вентилятором, который охлаждает компрессор более эффективно, чем осевой вентиляционный агрегат. Приносить «уличный» сплит-модуль с вентиляционными трубами из квартир, расположенных на предпоследнем уровне многоэтажки или под мансардой – этого делать не следует, так как воздухообмен в жилых помещениях обязательно ухудшится

Приносить «уличный» сплит-модуль с вентиляционными трубами из квартир, расположенных на предпоследнем уровне многоэтажки или под мансардой – этого делать не следует, так как воздухообмен в жилых помещениях обязательно ухудшится.

Особенности установки кондиционеров в жилых домах

Установка внутреннего блока кондиционера на стене

Регламент установки кондиционеров в жилых домах такой же, как и в многоквартирном доме. Отличительная особенность – при планировании приобретения климат-устройства необходимо учитывать наличие, возможности вентиляционной системы дома.

Для загородного жилья характерно использование мультисплит-систем (один наружный блок + несколько внутренних). Часто для вентиляции, очистки воздуха используется система центрального кондиционирования. Также частные дома могут оснащаться канальными кондиционерами, что очень удобно огранизовать в пространстве большого строения.

Главное условие – климатическое оборудование не должно создавать препятствий для работы основной вентиляционной системы. Их работа – слаженное, взаимодополняющее функционирование.

Неправильная установка кондиционера обязательно скажется на качестве его работы в будущем. Последствия могут быть серьезными, нередко приходится заменять неисправное климат-устройство на новое. Одна из частых проблем – утечка охлаждающего вещества через негерметичные стыки патрубков. Вовремя необнаруженная, она грозит выходом из строя компрессора, конденсатора, других важных составляющих.

Также последствие неправильной установки кондиционера на стене квартиры – перелив конденсата из дренажной емкости наружу, внутрь комнаты (не проведено строго горизонтальное расположение).

Игнорирование основного правила установки наружного блока кондиционера чревато его падением вниз. В лучшем случае он будет создавать сильный шум при работе.

Профессиональный монтаж климатического оборудования – обязательное условие его надежной, эффективной работы долгое время.
