Установка видеодомофона в квартире

Как провести домофон в квартиру — составляющие системы, процесс установки

Как поставить домофон в квартиру? Кто устанавливает домофон в многоквартирном доме? Как правило, установкой домофонов занимаются специализированные фирмы. Свою работу они оценивают недешево. Помимо платы за монтаж оборудования, необходимо оплачивать каждый месяц обслуживание техники.

Как установить домофон в многоквартирном доме? Какие бывают домофоны в квартиру?

Некоторые жильцы не могут себе позволить столь дорогое удовольствие, поэтому решаются на самостоятельную установку. Для того чтобы провести прибор в квартиру, необходимо разбираться в электричестве и знать, как устроена подобная техника.

Человек, который планирует провести устройство пропускного назначения себе в квартиру, должен иметь представление о том, как оно работает. В подъездах устанавливают аппараты, которые передают не только звук, но и видео.

Домофонная система составлена из таких компонентов:

Внешней панели (иначе называемой внешним блоком или панелью вызова) – монтируют при входе в дверном проеме. На ней расположены небольшой экран, микрофон, цифры и знаки, набирая которые можно связаться с жителями квартиры, проживающими в этом подъезде.
Также на панели находится считывающий механизм. Люди прикладывают к нему электронный ключ. Если система распознает ключ, дверь легко открывается.
Коммутатора – отправляет сигнал в квартиру, номер которой набран на внешней панели.
Переговорных трубок – их размещают в жилом помещении (одну или сразу несколько). Внешняя панель и трубка соединены между собой, что позволяет хозяину квартиры вести переговоры с гостем, беспрепятственно открывать подъездные двери нажатием одной кнопки.
Замка. В большинстве случаев устанавливают электромагнитный замочный механизм. Открыть его без ключа сможет только очень сильный человек.
Блока питания – отвечает за работу всей домофонной системы.
Кнопки для выхода из подъезда. Обычно она расположена на противоположной стороне двери от внешней панели. Чтобы выйти из подъезда, человеку нужно нажать такую кнопку.

Для видеодомофонов во внешнюю панель встраивают видеокамеру. Вместо трубки устанавливают специальный аппарат со встроенным микроскопическим компьютером. Сигнал оповещает хозяина квартиры, что пришел гость, а картинка на небольшом экране позволяет принять решение пустить его или нет.

Типы видеодомофонов

Аналоговая система установлена в старых многоэтажных постройках. Передача информации осуществляется по кабелю, подключение происходит через блок сопряжения, выбор монитора может быть с сенсорным экраном и громкой связью. Аналоговые видеодомофоны совместимы со многими современными панелями вызова, возможность соединения в единую сеть Интерком, для работы требуется отдельная Sim карта и переадресация адресов. В инструкции к изделию обычно указано количество мониторов, которые можно подключить.

Цифровые видеодомофоны — это современная модель, которая передает информацию через сетевой кабель или через Wi-Fi. В новостройках или загородном доме установка такой системы, включение ее в программу «умный дом» не вызовет никаких трудностей, а вот совместить ее с обычной вызывной панелью не всегда возможно. Стоимость цифрового видеодомофона выше варианта аналогового.

Особенно популярными являются видеодомофоны с наличием датчика движения. Запись включается при появлении объекта в поле зрения прибора. Такой режим позволяет экономно расходовать память сервера или карты. Еще один вариант модели — это устройство с встроенным в монитор датчиком. Как она работает: когда поступает звонок, хозяин начинает двигаться к монитору, в это время включается видео и звук. С помощью голосовой команды на звонок можно ответить или проигнорировать его, сделав фото гостя.

Видеодомофоны со встроенным регистратором помогают контролировать ситуацию на лестничной площадке или территории возле дома, одновременно записывая всю информацию. Устройство передает сигнал на подключенный гаджет, передавая на него видео в реальном времени.

Наиболее удобным в установке является беспроводной видеодомофон: не нужны кабели, провода. Устройство работает на радиочастоте, при этом между монитором и вызывной панелью не должно быть более 100 м. Можно подключиться по Wi-Fi с помощью специального блока. Минусом системы является чувствительность к непогоде.

На что обратить внимание при выборе видеодомофона, какие значимые параметры учесть:

Способ подключения;
Необходимые опции;
Характеристики камеры;
Параметры монитора: чем больше диагональ и разрешающая способность, тем качественнее будет изображение. Предпочтение размеру от 4 дюймов;
Тип и число вызываемой панели;
Способ управления: кнопочный или сенсорный, первый более надежный, легко ремонтируется, второй – современный, но ремонт обойдется дороже кнопочного;
Возможность записи, наличие датчика движения.

Цифровой видеодомофон относится к передовому сегменту гаджетов. Они работают через сети интернет и дают высокое качество изображения, звука, дополнительные функции. Наблюдать все можно через подключенный компьютер или смартфон. Монтаж и обслуживание цифровой системы должны осуществлять квалифицированные специалисты.

Предлагаем обзор некоторых наиболее популярных моделей.

Как подключать и эксплуатировать умный домофон

Подключая систему, требуется соблюдение полярности, иначе все закончится поломкой блока электропитания. Если домофон устанавливается не в помещении, надо покупать модель, имеющую противовандальное покрытие и защиту от атмосферных явлений. Нужно учитывать и климат – некоторые модификации не работают при температуре ниже тридцати градусов мороза.

По словам Алексея Яковлева, имеющего двадцатилетний стаж работы электриком, еще нужно позаботиться о подключении автономного питания. Это сделает эксплуатацию системы более надежной. Бесперебойное электропитание обеспечивает стабильность функционирования. Вы забудете про сбои в программе, к которым приводит скачущее напряжение в электросети.

Рейтинг самых лучших видеодомофонов для квартиры по соотношению цена и качество 2021 года

Нередко при выборе видеодомофонов возникают сложности. Производители выпускают большое количество моделей, что дает возможность каждому покупателю выбрать для себя наиболее подходящий вариант. Следует ознакомиться с рейтингом видеодомофонов для квартиры с записью, цена которых соответствует качеству.

KENWEI KW-E705FC-VZ

Модель китайского производства отличается высоким качеством. Карта памяти и блок питания устройства надежно скрыты за стальной накладкой. Прокладка проводов в корпусе удобна и абсолютно безопасна. Диагональ дисплея равна 6,5 дюймам. Среди главных недостатков аппарата стоит отметить невысокую яркость дисплея. При попадании солнечных лучей на экран картинка начинает меркнуть.

Китайская модель KENWEI KW-E705FC-VZ отличается хорошим качеством и приемлемой стоимостью

RVI-VD7-21M/VZ

RVI-VD7-21M/VZ – модель видеодомофона китайского изготовления. Производитель позаботился об оснащении аппарата LCD дисплеем с широким углом обзора. Естественная цветопередача и наличие выхода для подключения дополнительного монитора считаются весомыми преимуществами. Диагональ дисплея равна 7 дюймам. Устройство оснащено двумя линиями электропитания.

К устройству RVI-VD7-21M/VZ можно подключить одновременно 2 панели вызова

TOR-NET TR-F2C-35 XL

В комплектацию функционального девайса входят проводка, камера и пара трубок. Также присутствуют кронштейны и кнопка, позволяющая отключать питание. Ее наличие дает возможность настроить уровень громкости динамика. Диагональ LCD дисплея достигает 4 дюйма. Единственным недостатком устройства считается маленький экран.

Дополнительные функции видеодомофона

Домофоны для домов имеют функцию подключения к пожарно – тревожной системе сигнализации.
Некоторые производители наделяют свои модели способностью подключаться к обычному телевизору, что очень удобно при наличии нескольких камер.
Некоторые современные устройства способны не только делать фотоснимки, но и отсылать фотоснимки владельцу на телефон.

Домофоны для квартиры необходимы для предоставления картинки от входной двери и давать возможность открывать его дистанционно.

Перед выбором необходимо определиться с местом размещения, количеством и размером зон, которые будут находиться под контролем. Зоной может быть тамбур, место под подъездом, лестничная клетка. Это важный фактор при выборе количества камер и расчета радиуса их действия. Наша компания произведет консультации и поможет осуществить оптимальный выбор.

Основные характеристики:

Возможность удаленного подключения и получение качественной картинки с большого расстояния.
Наличие микрофона и динамика для переговоров.
Возможность дистанционного управления дверями, калитками.
Подключение нескольких панелей.
Подключение нескольких мониторов.
Возможность подключения дополнительных видеокамер.
Фотографирование и видеозапись с дальнейшим хранением полученной информации в памяти устройства.

В нашем ассортименте исключительно современное высокотехнологическое оборудование. Будьте благоразумны и задумайтесь о своей безопасности уже сегодня.

Состав комплекта

Видеодомофон для квартиры имеет в своём комплектации 1 монитор, панель вызова с видеокамерой, электронный замок и блок питания. При установке такого устройства так же понадобится кронштейн для дисплея и определённые провода, имеющие разную маркировку.

Если подключение видеодомофона выполняется не напрямую к электрической сети, то потребуется установка розетки.

Чтобы установить надёжный и качественный видеодомофон в квартиру, следует иметь в виду несколько таких моментов, как:

прокладка проводов между компонентами домофона квартиры;
домофон с цветным или чёрно-белым монитором;
пригодится ли сохранение снимков гостей;
записывает ли это устройство видео;
нужно ли подключить к домофону дополнительную камеру или сигнализацию;
надо ли подключить опцию переадресации на номер телефона тревожного сигнала через интернет и др.

Установка видеодомофона в квартиру делается по следующим ценам.

Где купить видеодомофон для квартиры: цены на популярные модели

Стоимость видеодомофонов для квартиры варьируется в широком диапазоне. Если вы решили купить видеодомофон для квартиры и планируете его подключить к подъездному домофону, предлагаем со средними ценами на наиболее популярные модели:

Фото	Модель	Особенности	Средняя цена (по состоянию на декабрь 2017), руб.
	Falcon Eye FE-4СHP2/VIZIT	Подключение дополнительной камеры и трех панелей вызова. Возможность соединения с аудиодомофоном CYFRAL, VIZIT, ЭЛТИС.	7 760
	Commax CDV-43K VZ	Монитор 4,3 дюйма. До трех панелей вызова. Дополнительная камера. Сенсорное управление	6 100
	TANTOS LILU VZ	Монитор 4,3 дюйма. До двух вызывных панелей.	6 800
	FalconEye FE-101wt	Экран 10,1 дюйма. Установка до 4 камер ИК-подсветкой. Подключение до двух панелей вызова. Возможность формирования системы из четырех мониторов. Допускает подключение к городскому телефону и интеркому. Запись видео о сохранение фото.	14 400
	Kenwei (IIS) SA20C- PHM200	Сенсорное управление. Проводное подключение. Экран 10 дюймов. Четырехканальное видео. Память до 32 Гб. Допускает подключение к городскому телефону.	20 300
	Элтис VM500-5.1CLM	Способен сохранять до 500 снимков. Допускает формирование сети из четырех мониторов и подключение до 4 четырех камер.	9 440

Watch this video on YouTube

Предыдущая ИнженерияПособие тем, у кого плохая память: как открыть домофон без ключа
Следующая ИнженерияЗаземление в частном доме своими руками 220 В: безопасность проживающих

Разновидности домофонов

Перед тем как подключить домофон самостоятельно, нужно определиться с его типом, который более всего вам подходит:

Цифровой. Вызов гостя передается по двухпроводной линии, где и происходит распознание номера квартиры. Сопряжение здесь — работа джамперов, по витой сетке передающих сигнал конкретной трубке. Каждая из последних оснащена для такой операции микросхемами. К данному контроллеру подключаются все квартиры не только подъезда, но и этажа.

Координатно-матричный. Более простой вариант, отчего и считается более надежным. Здесь к координатору подсоединяется коммутатор, при совершении вызова передающий сигнал на конкретную трубку. Само подключение — это провода единиц и десяток. Отсюда каждая квартира определяется двумя кабелями, номера которых, естественно, не могут повторяться. Для установления связи требуется подача сигнала по DAT1. Затем происходит преобразование и обработка информации модулятором, после чего он подключается к определенной единице и десятку. Соединение с квартирой по LIN происходит благодаря работе электромагнитного реле.

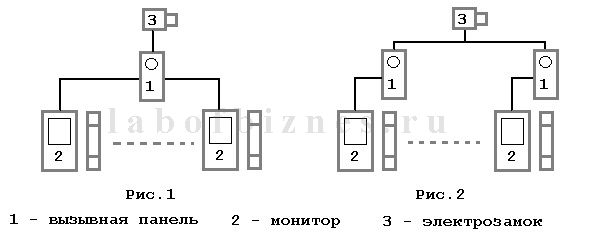

В квартире видеодомофон может быть установлен как для коллективного так и индивидуального пользования. Первый случай предусматривает размещение вызывной панели на подъездной двери, требует использования многоабонентных систем и встречается не так часто, поскольку подразумевает участие всех жильцов (или их подавляющего большинства), что далеко не всегда позволяет достичь нужного консенсуса.

Второй вариант более востребован, поэтому на нем стоит остановиться подробнее. Как правило, он подразумевает установку вызывной панели не непосредственно на входной двери, а на входе в тамбур, который объединяет входы в несколько квартир. Здесь элемент коллективизма, конечно тоже присутствует, но договориться двум – трем квартиросъемщикам гораздо проще.

Мониторы видеодомофонов, естественно, устанавливаются в каждой квартире, а панель лучше использовать на несколько направлений (по числу квартир – рисунок 1), хотя ее можно установить для каждой квартиры отдельно. В этом случае будет иметь место несколько индивидуальных систем, правда замок всегда будет общим (рис.2).

Если дверь (перегородка) общего тамбура имеют решетчатое исполнение, то при установке вызывной панели и замка следует предусмотреть защиту от доступа к ним извне (снаружи) – причины, думаю, очевидны.

Что касается установки монитора, то правила здесь аналогичны применяемым при установке видеодомофона в частном доме.

Монтаж домофона своими руками: последовательность работ

Какую бы схему подключения вы не выбрали, технология установки, очерёдность работ выглядят примерно одинаково. Представить весь процесс можно такими этапами:

Прокладка кабеля.
Монтаж наружного блока домофона.
Установка внутреннего блока.
Коммутация проводов.

Прокладка кабеля, который будет соединять наружный и внутренний блоки домофона, ведётся наиболее удобным для вас маршрутом. В помещении провод проводится по штробам либо кабель-каналам.

Перед тем как установить домофон в частном доме, нужно определиться с методом прокладки вне помещения. На улице используется воздушная прокладка на основе натяжного троса или подземная.

Монтаж

Необходимые инструменты

Для начала работ вам потребуется следующий набор инструментов:

дрель
набор сверл
набор отверток
пассатижи
монтажный нож
мультиметр
штангенциркуль
бокаревы
молоток
круглогубцы
зубило
обжимные клещи

Сборка

Перед началом сборки (при необходимости):

Сделайте траншею между установкой дверной станции и домом.
Положите крышку кабеля.
Точно измерьте требуемую длину кабелей, соединяющих унифон с дверной станцией.
Потяните провода через крышку, оставив дополнительно 20 см без крышки (с учетом всей длины, а не только подземной части).

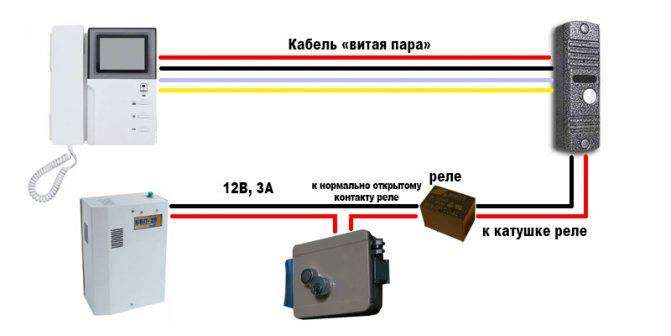

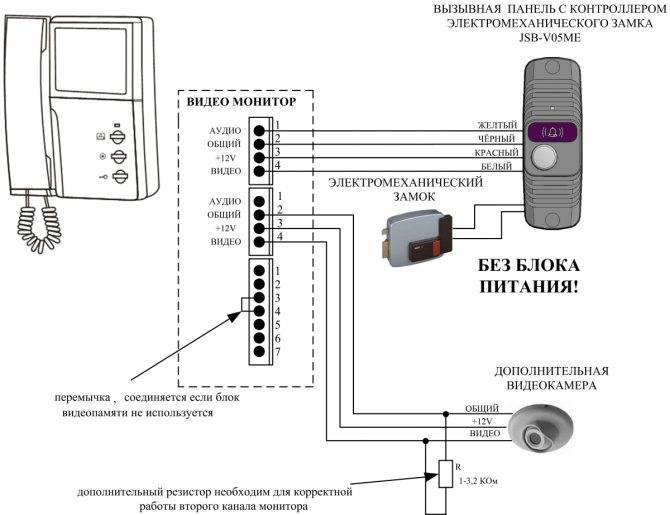

Схема подключения видеодомофона

Чтобы гарантировать оптимальную работу устройства, не подключайте электрические провода между дверной станцией и унифоном.

Если кабель уже установлен, проверьте количество проводов перед покупкой домофона.

Установка станции

Порядок подключения контактов

Укажите расположение кассеты дверных станций на полюсе или на стене. Кассета должна быть установлена на высоте 1,60 м над землей.
Монтажные модели: отметьте расположение дюбелей, просверлите отверстия и поместите в них штифты.
Настенные модели: отметьте местоположение отверстия и нарисуйте контур кассеты, утопленной в стену.
Отрежьте отверстие для кассеты (смонтированная модель) с помощью долота и всей длины крышки кабеля.
Поместите кассету в отверстие и прикрепите ее к ступке.
Поместите крышку кабеля в кованую борозду и поддерживайте ее несколькими гвоздями (будьте осторожны, чтобы не проколоть крышку).
Смочите борозду водой и наполните ее раствором, удалив ногти, когда будете работать.
Удалите лишний раствор, оставьте насухо.
Определите места проводки на кассетной плате.
Отрежьте провода до необходимой длины и соедините их в соответствии с монтажной схемой.

Монтаж камеры и прокладка кабеля

Подключение к подъездному домофону

Укажите расположение унифона на стене. Унифон должен быть установлен на высоте 1,50 м над полом.
Отметьте борозды на стене, чтобы выполнить крышку кабеля, соединяющую кассету с трансформатором.
Отрежьте борозду в стене долотом, отрегулируйте ее до толщины крышки.
Поместите экран кабелем в борозду, и штукатурку или нанесите раствор.
Отметьте расположение дюбелей, фиксирующих унифон или его основание, на стену, просверлите отверстия и поместите в них штифты.
Привинтите основание унифона к стене.
Отрежьте провода до необходимой длины и соедините их в соответствии с монтажной схемой.
Закрепите ресивер с корпусом на основании.

Видеодомофоны Tantos

Видеодомофоны марки Tantos считаются одними из наиболее популярных, благодаря следующим качествам:

созданы по ультрасовременным технологиям;
максимально просто устанавливаются, настраиваются и не имеют сложностей в эксплуатации;
полное соответствие параметров цена- качество;
оригинальный дизайн, позволяющий гармонично вписаться в интерьер.

Видеодомофоны марки Tantos представляют собой высокотехнологичные современные устройства

На современном рынке представлено несколько десятков моделей этой марки. Все они имеют цветной монитор с яркой LED подсветкой. Диагональ дисплея находится в пределах 4-9 дюймов. Модели с большей диагональю воспроизводят изображение, передаваемое камерой, в мельчайших подробностях. Вызывные панели цветных видеодомофонов имеют различный дизайн. Они оснащены видеокамерой, микрофоном и кнопкой вызова.

Марки этой фирмы можно классифицировать еще по одному принципу:

с переговорной трубкой;
без переговорной трубки.

Если рассмотреть модели первого вида, то можно сказать, что аудиосигнал намного четче и лучше, чем у представителей второго вида. Но видеодомофон без трубки более прогрессивны в своем устройстве. Во всех инструкциях четко указано, как подключить подъездный домофон к видеодомофону такой марки, поэтому такая процедура не составит труда. Для этого потребуется уже описанный выше блок сопряжения.

Необходимо обязательно выдержать 1,5-метровую дистанцию между вызываемой панелью и монитором. Иначе значительно увеличивается риск появления помех в виде фона и свиста.

Большинство устройств фирмы Tantos сделаны без переговорной трубки

Оборудование для монтажа видеодомофона в доме

Компания ООО “Локос-сервис” установит любой видеодомофон. Наши монтажники подберут достойный вариант под бюджет, дизайн, цели. Вы узнаете о плюсах и минусах каждой модели, удобстве использования и надежности.

С выбором видеодомофона вы можете определиться и самостоятельно, обратившись к нам только за монтажом.

Вызывная панель видеодомофона

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона

Миниатюрный видеодомофон

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона в доме.

Видеодомофон с трубкой

Видеодомофон сенсорный
