Установка сплит системы: пошаговая инструкция по самостоятельному монтажу

Монтаж внутреннего блока

Место расположения внутреннего блока зависит от выбранной вами модели:

• Напольная;
• Настенная;
• Потолочная.

В первом случае блок ставят на пол и ничем не крепят. Но передвигать его после подключения фреоновых трубок уже нельзя, чтобы не повредить трубки. Блок должен располагаться на удалении от радиаторов.

Расключение внутреннего блока по электрике

Для потолочной или настенной модели в стене/потолке сверлят отверстия, крепят шурупами (саморезами, дюбелями) кронштейны и на них вешают блок. Между настенной моделью и потолком должно оставаться не меньше 10 сантиметров, расстояние до внешней стены – 15 см (подробнее в инструкции к модели).

Важно проследить, чтобы крепление было жестким, иначе система при работе будет вибрировать

Монтаж внешнего блока

Самостоятельная установка кондиционера в квартире на этажах выше второго, а именно внешнего блока, считается опасной для жизни и нецелесообразной. На верхних этажах можно делать монтаж только при наличии балкона или лоджий. Внешний блок легко и удобно устанавливается на балконе на небольших и неглубоких кронштейнах. Балкон вообще удобное место для установки кондиционера, потому что на нем присутствуют северная или восточная стороны, которые просто идеально подходят для монтажа. Но и на юге установка сплит системы не так страшна, так как крыша или козырек защитят внешний блок от перегрева под палящим солнцем даже в самый жаркий день. Именно в такой день работа кондиционера очень актуальна.

Перед установкой кронштейнов, необходимо на период монтажа снять стекло, а сами держатели вбить в нижнюю часть рамы. Чтобы не портить обшивку лоджии, можно «корни» держателей загнуть в виде букв «П» расположенных по горизонтали.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

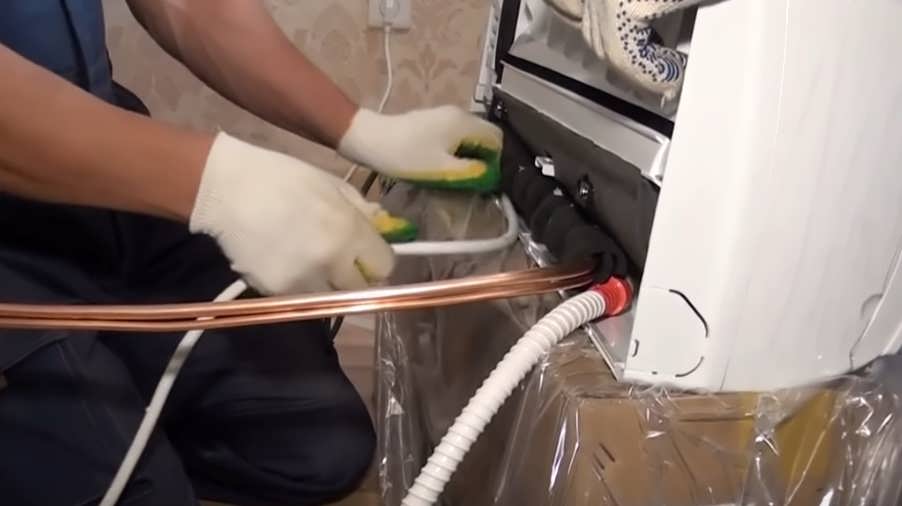

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

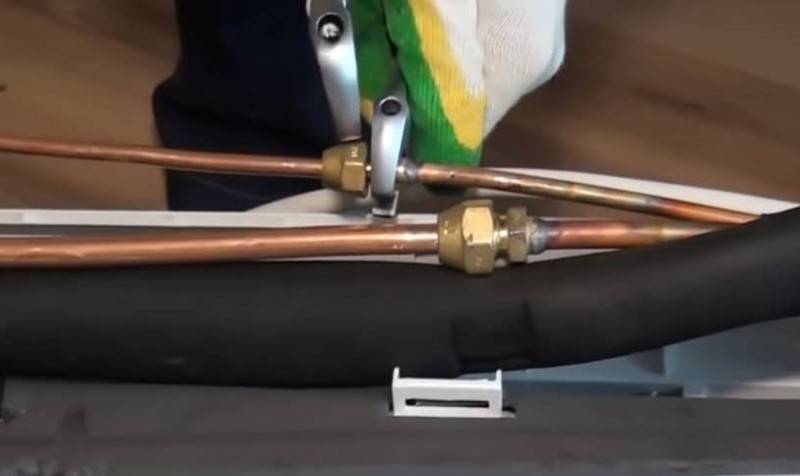

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

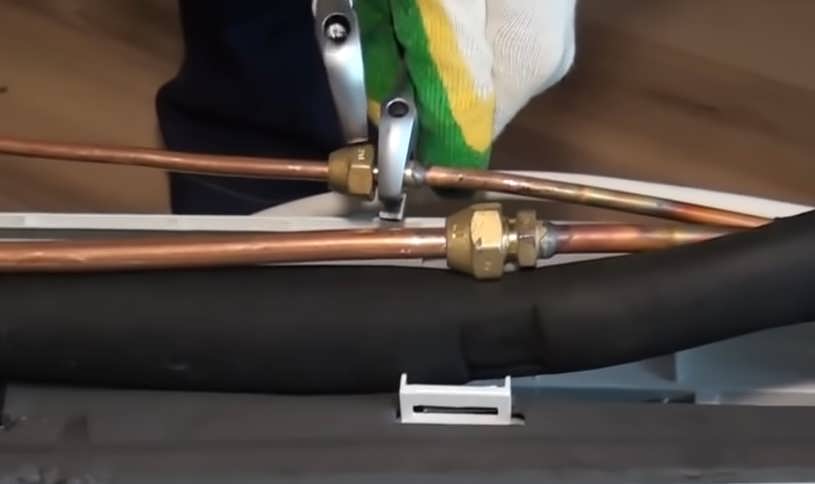

Медные трубки подключаются к внутреннему блоку кондиционера

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

• Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
• Дрель для установки крепежа с набором сверл разного диаметра.
• Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
• Развальцовщик для медных труб.

  Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди

Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Как правильно установить сплит систему самостоятельно

Алгоритм действий:

Фиксация внутреннего блока

Взять монтажную стальную раму, затем приложить горизонтально к стене с помощью уровня, где будет находиться фен. Аккуратно отметить все места крепления, сделать отверстия перфоратором и забить дюбели из пластика. С помощью саморезов закрепить пластину. Подвесить фен, проверив уровнем.

Монтаж внутреннего блока

Подготовительные работы с коммуникационными каналами

Чтобы самостоятельно монтировать прибор, следует грамотно подготовить канал под магистраль. В стене сделать соответствующие отверстия, используя перфоратор, провести трубку контура хладогента. В процессе сверления нужно сделать не очень резкий уклон, чтобы образовался полноценный путь для отхождения образующегося конденсата.

Фиксация наружного блока

Это наиболее сложная часть работы, так как масса блока может превышать двадцать килограмм. Зачастую приходится монтировать на достаточно большой высоте. С помощью уровня выполнить разметку, перфоратором проделать отверстия нужного диаметра. Вкрутить болты анкерные, прикрутить кронштейны. После этого разрешается монтировать внешний блок. В процессе монтажа понадобится помощь хотя-бы одного человека. Если высота слишком большая, желательно обратиться к альпинистам. Учитывая тот факт, что модуль крепится болтами, желательно поместить под лапки резину, это поможет снизить возможную вибрацию.

Соединение двух модулей

С клемм наружного модуля снять все защитные крышки из пластика, после этого аккуратно подключить все кабели, идущие от внутреннего блока. Выполнить монтаж трассы сплит-системы, не забыв выполнить теплоизоляцию на трубки. Чтобы в них не попадал мусор, концы можно заклеить армированным скотчем. Хомутами прикрепить трассу к стене, трубки обрезать, но должен оставаться запас в десять сантиметров, на них крепятся накидные гайки. Снять фаску с помощью специального риммера. Накидными гайками прикрепить трубки к штуцерам внешнего и внутреннего блока.  Потом аккуратно прикрепить дренажную трубку, для этого можно взять пластиковые хомуты.

Процедура вакуумирования

Прежде чем запустить фреон, нужно выполнить вакуумирование, используя коллектор, насос. Что касается насоса, то его следует подсоединить к штуцеру через коллектор, включить на полчаса. Этого времени хватит для ликвидации воздуха. Когда насос будет включен, нужно открыть рукоятку, она располагается под манометром. После процедуры перекрыть краник, который расположен на коллекторе, затем можно выключать насос.

Наполнение фреоном

Запустить хладагент можно с помощью ключа-шестигранника, открыв клапан. Заполнив трассу фреоном, шланг откручивают

Важно знать, что в процессе отсоединения шланга, может наблюдаться выброс хладагента, а это чревато повреждением глаз и обморожением рук. Избежать неприятностей помогут перчатки и защитные очки

Штуцер с вентиля откручивать быстро, чтобы не терять фреон. Обмылить возможные места утечки, проверить заглушки.

Убедившись в стопроцентной герметичности, можно выполнить пробный запуск прибора, затем снова проверить соединения.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

• Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
• Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
• Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
• Труборез, с помощью которого осуществляется резка медных труб;
• Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

• перфоратор;
• «болгарка»;
• дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Без мощного перфоратора кондиционер не установить

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
3. Дренажная трубка – спиралеобразный пластиковый шланг;
4. Утеплитель для труб из каучука;
5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Установка внешнего блока кондиционера своими силами:

Внешний блок должен быть расположен на заранее определенных и установленных креплениях, расположенных снаружи вашего помещения. В основном принцип простой: блок размещают недалеко от окна — сбоку (лучше всего справа), либо снизу, что делает работу и обслуживание кондиционера максимально удобным.

Но существует нюанс: процесс крепления внешнего блока достаточно трудоёмок, так как, во-первых, для осуществления этого дела требуется ещё один человек (для подстраховки), и во-вторых, сам по себе внешний блок весьма тяжеловесный (20-70 килограмм — зависит от производительности), и поднять его на большую высоту, и тем более установить, без какой-то поддержки – достаточно непростая задача, да и достаточно опасная для жизни, если кондиционер устанавливается на больших высотах. Так что, если не до конца уверены в своих способностях — то лучше обратитесь к специалистам. Если же уверены, то читайте дальше — всё не так сложно, как кажется, установка кондиционера своими руками требует от вас лишь знаний и доли смекалки.

Подстраховка

Итак, первоначально, через открытое отверстие в стене, где необходимо установить внешний блок, следует провести две толстые верёвки (обыкновенные бельевые вполне подойдут). Одну верёвку, с внешней стороны, привяжите к блоку, как следует закрепив. Другой верёвкой перевяжитесь сами, чтобы подстраховаться. Не забудьте проверить страховку перед монтажом блока.

Тем временем, внутренние концы верёвок привяжите к крепкому анкеру кольцевого типа, основательно (не меньше тридцати см, в противном случае анкер попросту вынесет вместе с куском бетона) ввинченному в стену чуть ниже отверстия, сквозь которого проходят верёвки.

Крепление блока

Привязываем уровень к основному кронштейну, чтобы зафиксировать его в вертикальном положении и помечаем фломастером участки отверстий, отведённых под болты. Уже после фиксации кронштейна изображаем отвесную черту на дистанции, примерно соответствующей дистанции между опорами внешнего блока и, поставив второй кронштейн в том же горизонтальном положении, в котором находится первый, делаем соответствующие отметки фломастером на местах потенциальных отверстий

Уже после того, как крепления хорошо зафиксированы, на них в их вне следует осторожно установить внешний блок и закрутить все болты

Также, вполне вероятно, что у вас может просто не быть самой физической возможности зафиксировать все рабочие крепления, всего лишь высунувшись из окна. В таком случае, скорее всего, придётся снимать автоподъёмник, либо нанимать профессиональных альпинистов (впрочем, в наше время многие подростки-любители оказывают подобные услуги за небольшую плату, что достаточно рискованно, хотя установка кондиционера своими руками — это само по себе рискованное предприятие).

Как правильно выполнять монтаж кондиционера?

Дополнительно можно спрятать в стены различные элементы сплит-систем, которые не обладают очень красивым видом, а к ним относятся трубы и провода. В этом случае можно выполнить монтаж так, чтобы никаким образом не был испорчен внешний вид определенного помещения. Поэтому лучше всего заниматься монтажом на этапе проведения в квартире или доме капитального ремонта или же непосредственно в процессе строительства сооружения.

Сам процесс монтажа системы заключается в нескольких последовательных этапах:

Установка внутреннего блока сплит-системы. Данная работа должна выполняться по уровню, а при этом располагается прибор обычно на максимальной близости к потолку помещения. Монтаж выполняется таким образом, чтобы прибор не располагался напротив мест, где люди спят или постоянно сидят, а иначе на них постоянно будет попадать много холодного воздуха, приводящего к дискомфорту. Под блоком не должно быть лишних элементов, которые могут препятствовать его нормальной работе.

Установка наружного блока сплит-системы, которая должна быть выполнена в соответствии со всеми требованиями. Если выполнять все работы приходится на довольно существенной высоте, то тут придется воспользоваться специальным оборудованием, а именно вышкой. Ее крепление выполняется за счет походящих и надежных кронштейнов, которые легко будут выдерживать вес от этого тяжелого и специфического оборудования. Установка должна производиться по уровню, а если он монтируется на крыше, то перед и за прибором не должно быть каких-либо элементов, которые могут препятствовать воздухообмену в теплообменнике.
Соединение внутреннего и наружного блока, которое выполняется с помощью медных трубок и электрических кабелей

Также на этом этапе происходит вывод дренажной трубки и развальцовка медных трубок.

Таким образом, установка мульти сплит-системы считается вполне простой, быстрой и не слишком сложной задачей, которая осуществляется своими руками, если знать все основные правила и требования, а также важно точно следовать правильной последовательности всех этапов. При этом важно учитывать, что для конкретного помещения или сразу нескольких помещений должно быть подобрано наиболее оптимальное и подходящее оборудование, мощность и другие параметры которого будут такими, чтобы кондиционер легко справлялся со своими основными задачами. К ним относится охлаждение комнат в летнее время, а также их эффективный нагрев зимой

Для этого учитывается размер помещения, теплопритоки в комнате, а также другие нюансы, которые позволяют рационально и обдуманно подходить к процессу выбора сплит-системы

К ним относится охлаждение комнат в летнее время, а также их эффективный нагрев зимой. Для этого учитывается размер помещения, теплопритоки в комнате, а также другие нюансы, которые позволяют рационально и обдуманно подходить к процессу выбора сплит-системы.
