Принцип действия твердотопливных пиролизных котлов, работающих на дровах, основан на разрушении древесины под действием высокой температуры при низком содержании кислорода. Они используются для длительного обогрева помещений различного назначения.
Такой котел состоит из двух камер. Первая используется для загрузки топлива. Во вторую попадают отработавшие газы и вторичный воздух для длительного горения. Сделать такой агрегат своими руками сложнее, чем обычный, но можно.
Основные элементы прибора
Дровяной котел изготавливается из металлической бочки. Желательно емкостью 200 литров. Крышка у бочки срезается и к ней приваривается бортик. Из массивной заготовки или любого другого утяжелителя изготавливается круглый поршень. Его диаметр должен быть немного меньше внутреннего диаметра бочки.
В крышке вырезается отверстие для установки воздуховодной трубы диаметром 100 мм. По высоте труба минимум на 20 см должна быть выше бочки. Сбоку в бочку вваривается дымоходная труба. Для нее также используется прокат диаметром 100 мм.
Воздуховодная труба приваривается к поршню. На верхнем торце трубы предусматривается заслонка, регулирующая количество поступающего воздуха. К нижней части поршня привариваются ребра, используемые для утрамбовки топливной массы.
Принцип работы
В процессе эксплуатации котла дрова загружаются непосредственно в топку и поджигаются. Сверху устанавливается крышка с поршнем. По мере сгорания топлива поршень станет опускаться вниз, нагнетая давление в нижней камере. За счет этого и минимального количества кислорода дрова начнут медленно тлеть.
Выделяющийся при пиролизе газ поступит в верхнюю камеру, температура в которой может достичь 900C. Через дымоход остатки продуктов горения удаляются в атмосферу.
Схема обвязки ТТ котла с естественной циркуляцией
Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.
Подключение котла на твердом топливе в гравитационную систему отопления
Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.
Принцип работы системы отопления с естественной циркуляцией
В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.
От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.
Основной принцип работы естественной циркуляции — перепад высот и разница температур
Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.
Что еще необходимо
В приведенной выше схеме есть масса недостатков:
Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).
- Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.
Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.
Недостатки
Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:
Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.
- Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
- Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.
Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
Общие указания по монтажу
Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.
Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.
Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.
Монтаж дымохода
В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:
- В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
- Удаление продуктов горения, случайно попавших в помещение.

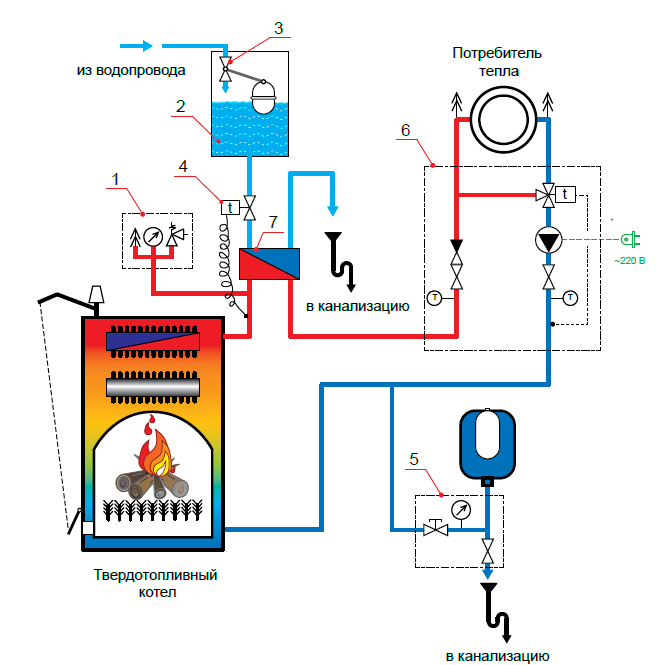

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.
Схема монтажа твердотопливного котла
Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.
Порядок монтажных работ
Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:
- Изделие освободить от заводской упаковки.
- Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
- Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
- Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
- Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
- Подключить котел к системе отопления по выбранной схеме.
Обвязка твердотопливного котла отопления. Назначение. Элементы
Самое главное назначение обвязки – обеспечить эффективную, безопасную, экономичную работу котла. Это значит:
- защищать оборудование от перегрева, перепадов резких давления, поддерживать наиболее приемлемую температуру;
- контролировать количество теплоносителя в системе, отводить избыточную жидкость, пар излишний;
- выводить воздух из системы;
- распределительная функция – разделять теплоноситель между всеми потребителями тепла в системе.
Элементы обвязки твердотопливного котла и их правильная установка тем способом или иным работают на безопасность отопительного оборудования. К числу основных относятся:
- группа безопасности (манометр, воздухоотводчик, предохранительный клапан);
- расширительный бак;
- теплоаккумулятор;
- смесительный клапан трехходовой.
Котел отопления
Правила обвязки, которые нужно соблюдать при самостоятельном подключении системы отопления на твердом топливе:
- чтобы избежать появления конденсата, температурная разница подачи и обратки не должна превышать 20 ⁰С;
- следует установить приборы защитные, которые будут регулировать давление теплоносителя по всему контуру;
- также рекомендуется включить в обвязку автоматические приборы, отвечающие за регулировку мощности, температуры жидкости в системе.
Эти правила лучше всего действуют в системах с движением теплоносителя принудительным. Кратко рассмотрим схемы обвязки твердотопливных котлов. Но перед этим несколько слов о группе безопасности в системе отопления.
Схемы подключения твердотопливного котла
Расширительный бак.
Базовая схема обвязки твердотопливного котла
Возможно также использование медных труб, толщина стенок которых не меньше 1 мм, внутри помещений. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга. Теперь при работе агрегата на полную мощность происходит почти полное сгорание топлива, а накопленное тепло собирается в буферной емкости.
В том случае, когда отопительный агрегат — единственный в доме источник тепла, то для его присоединения рекомендуется использовать следующую базовую схему: Примечание. Модулируемое управление Многоступенчатый контроллер для системы простого каскада с помощью пропорционально-интегрально-дифференциального регулирования ПИД постоянно измеряет температуру подающегося в систему теплоносителя, сравнивает ее с расчетным значением и определяет, какую горелку следует включить, а какую выключить. Они имеют два контура и способны не только обогревать помещение, но и снабжать жильцов горячей водой, не подключая при этом дополнительных газовых водонагревательных горелок. Чтобы котёл мог одновременно нагревать воду в контуре отопления, системе ГВС и в буферной емкости, его мощность должна вдвое превышать расчетную. Отопительный контур. Отопление: ТТ котел «Тополь-М» + электрический котел «Proterm».
Монтируем теплогенератор и дымоход
Как таковой монтаж котла отопления на пол или фундамент сложности не представляет – агрегат надо выставить в проектное положение и выровнять по вертикали за счет регулируемых ножек либо металлических подкладок. Скрупулезно выдерживать соосность дымоходного патрубка и отверстия в стене необязательно: они без проблем совмещаются за счет поворота колен.
Заводские и самодельные сэндвич-трубы для дымохода
Проще всего смонтировать наружный дымоходный канал приставного типа. То есть, прикрепить трубу вертикально к стене и присоединить газоход от ТТ-котла через тройник. В деревянном доме проход сквозь наружную стену или перекрытие для вывода на кровлю выполняется с соблюдением правил пожарной безопасности по следующей технологии:
- Вырежьте в перегородке квадратный проем, чьи размеры больше внутренней дымоходной трубы на 38 см в каждую сторону. Например, если диаметр канала равен 100 мм, а толщина утеплителя сэндвича составляет 5 см, то размер проема выйдет 100 + 380 х 2 = 860 мм.
- Установите проходной узел из оцинкованной стали в виде короба.
- Пропустите через него сэндвич – трубу, а пустоту заполните базальтовой ватой.
- Закрепите наружную крышку узла.
Схема сборки и подключения приставного дымоотвода из сэндвича
Дальше перечислим требования, которые необходимо выдержать при монтаже дымоходного канала:
- число поворотов трубы – не более трех, минимальная высота (считается от колосниковой решетки котла) – 5 м;
- секции (модули) стыкуются между собой таким образом, чтобы конденсат мог стекать внутри трубы, а дождь – снаружи;
- горизонтальную часть монтируйте с небольшим уклоном в сторону теплогенератора;
- в нижней части установите ревизионный люк и сборник для конденсата;
- чтобы не пришлось пересекать кровельный карниз, обойдите его трубой с использованием двух колен 30°;
Чертеж газохода, прокладываемого от котла внутри дома с выходом через кровлю - стеновые кронштейны не должны совпадать со стыками секций дымохода;
- на оголовок дымохода поставьте колпак в виде конуса либо вращающегося флюгера.
Правильная установка и сборка модульного дымохода отражена на двух схемах подключения, где показана наружная и внутренняя прокладка сквозь перекрытие.
Минимальная высота оголовка трубы в зависимости от расстояния до конька крыши
Нюансы самостоятельной установки твердотопливного котла
Добавил(а): Дмитрий Шварц 8 марта
Главное достоинство твердотопливных котлов заключается в энергетической автономии. Для работы им не нужно ничего, кроме самого топлива — дров, торфа, опилок, угля и пр. Установка такого агрегата – реальный способ сократить расходы на отопление и горячее водоснабжение загородного дома, дачи или даже небольшого предприятия. При этом экономить можно начать ещё на стадии установки и подключения, просто выполнив их своими руками
Но для этого придётся принять во внимание, что требования к размещению, монтажу и подключению твердотопливных котлов отличаются от установочных стандартов для газовых и электрических теплогенераторов. А значит это, что помещение котельной, площадку, где будет размещаться оборудование, и обвязку вам придётся обустраивать особым образом
Основные требования к помещению котельной
Бытовые теплогенераторы на твёрдом топливе устанавливаются в отдельных сухих помещениях, пристройках или отдельных строениях. Размеры котельной определяются габаритами агрегата, а также особенностями его обслуживания, однако наименьшая допустимая площадь составляет 7 При этом необходимо предусмотреть защищённое от атмосферного воздействия место для хранения запаса топлива — перед загрузкой оно обязательно должно быть сухим.
3D схема отопительной системы с твердотопливным котлом
Если стены котельной выполнены из горючих материалов, их необходимо покрыть 2,5-3 см слоем штукатурки либо выполнить термоизоляцию в виде 8-мм слоя асбеста и листового железа. При отсутствии противопожарной защиты потолка расстояние от него до корпуса котла должно быть не менее 120 см.
Нормальный режим работы твердотопливного котла обеспечивается стабильным притоком воздуха. Поэтому в котельной нужно выполнить приточную и вытяжную вентиляцию. Канал первой размерами 30х30 см должен выходить на нижнюю часть стены напротив дымохода, а вытяжное отверстие, габариты которого должны составлять 40х40 см, располагается на не более чем 40 см от потолка. Вентиляция котельной должна обеспечивать нормальную тягу. При её недостатке падает производительность котла, а при избытке – затрудняется регулировка процесса сгорания топлива.
Приточно-вытяжная вентиляция и дымоудаление в котельной
Твердотопливный котёл должен быть установлен на строго горизонтальной несгораемой (бетонной или кирпичной) площадке толщиной около 7 см. На деревянном полу такое оборудование можно устанавливать только с обустройством промежуточного кирпичного слоя, накрытого 3-4 мм металлическим листом или не мене чем 5-см цементной стяжкой. Основа котла на твёрдом топливе должна быть на 10-20 см шире внешних габаритов корпуса, но стороны топки следует дополнительно обустроить зону безопасности шириной не менее 40 см.
Монтажные нормативы
Требования к установке отопительных котлов на твёрдом топливе регламентируются Нормами Пожарной Безопасности (НПБ) и Строительными нормами и правилами (СНиП)
Очень важно следовать положениям этих нормативных документов, поскольку от этого напрямую зависит не только эффективность обустраиваемой системы отопления, но и безопасность жильцов вашего дома
Общая схема подключения котла на твёрдом топливе
Основные нормы при монтаже твердотопливных котлов:
- расстояние от корпуса отопительного котла до стен помещения котельной должно быть не меньше 0,5 м;
- между днищем котла и стяжкой не должно быть зазоров;
- расстояние от дверцы топки до противоположной стены котельной должно быть не менее 1,3 м;
- если отопительная система рассчитана на естественную циркуляцию теплоносителя, котёл следует размещать таким образом, чтобы его теплообменник находился ниже, чем радиаторы и другие отопительные приборы;
- первый метр входного и выходного патрубков выполняется из стальной трубы;
- внутренние стенки дымохода защищаются листовой нержавеющей сталью;
Что такое обвязка и из чего ее делают
В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

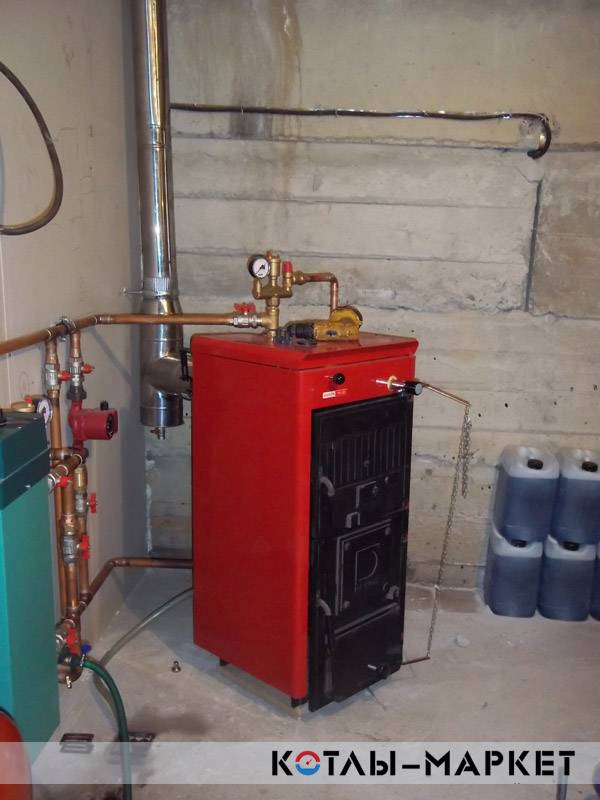

Пример обвязки котла — сначала идет медь, потом — полимерные трубы
Что должно быть в обвязке
Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:
- Манометр. Для контроля давления в системе.
- Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
- Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается некоторое количество теплоносителя).
- Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.
Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.
Так выглядит группа безопасности
Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.
Какими трубами делать
Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.
Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла
При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.
При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами
Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.
Что такое теплоаккумулятор
Но при эксплуатации агрегата на твердом топливе придется столкнуться с проблемой неоднородности получения тепловой энергии. Пока котел работает — дома тепло или даже жарко. Закончилось топливо – в доме становится холодно. Половина полученного тепла уходит в атмосферу, да и подкладывать дрова приходится часто. Поэтому задумались о том, чтобы сохранять избыточное тепло, а потом потихоньку отдавать его в систему отопления.
Эту проблему и решают, когда начинают эксплуатировать твердотопливный котел с теплоаккумулятором.
В странах Европы запрещено применение агрегатов тепловой энергии без буферной емкости, чтобы не было выбросов угарного газа в атмосферу.
Теплоаккумулятор — это емкость, чаще всего круглая цилиндрическая, наполненная водой, в зависимости от предназначения бывает разных модификаций.
В производственный вариант входят:
- основной корпус, который изготавливается из различных сплавов стали или из нержавейки;
- слой изоляции из базальтовой или минеральной ваты или пенополиуретана толщиной не менее 50 мм;
- наружная обшивка изготавливается или из окрашенного тонкого листового металла, или из чехла из полимерного материала;
- в основную емкость врезают патрубки для подвода и отвода теплоносителя;
- в более дорогих моделях внутри устанавливают змеевик для подогрева воды;
- термометр и манометр служат для контроля за температурой и давлением.
Иногда в тепловой аккумулятор встраивают блок электрических тенов с датчиками и подсоединяют солнечные батареи — это создает дополнительный комфорт при его использовании.
Цены на эти варианты высокие, поэтому народные умельцы чаще всего изготавливают буферные емкости своими руками.
Для чего нужен
Спектр применения аккумулятора тепловой энергии очень широк и определяется согласно модификации и применяемого вместе с ним оборудования.
Самое главное его предназначение:
- накопить как можно больше тепла, а потом, когда закончится топливо в основном теплогенераторе, отдать его в систему отопления;
- предотвращать резкие перепады температуры в системе, тем самым не допускать появления конденсата в котле.
Более современные и дорогие позволяют создать больший комфорт и больше возможностей:
- горячее водоснабжение в доме;
- использовать его вместо электрокотла, если установить в него электрические нагреватели.
Принцип работы
Перед первым использованием рекомендуется изучить схему работы котла и емкости.

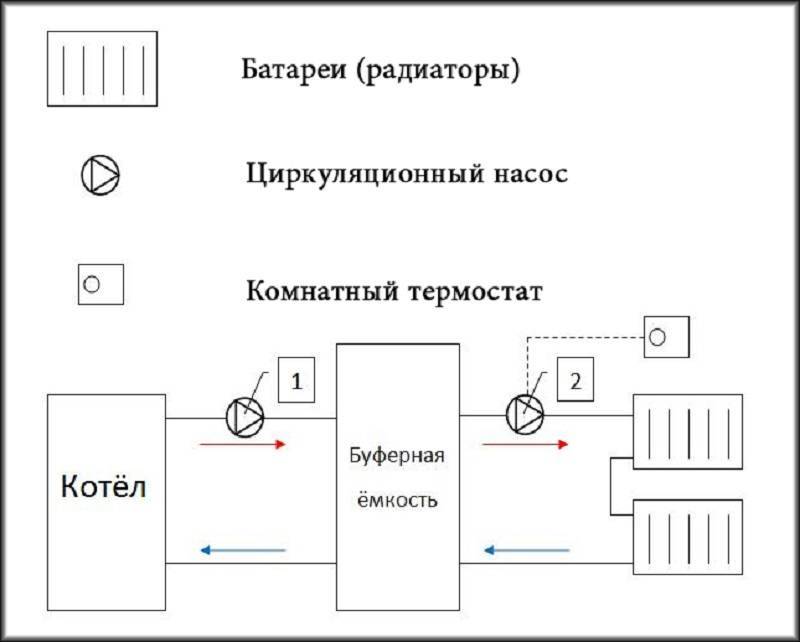

Система работает так:
- Затопили котел.
- Нагретая вода попадает в теплогенератор, как бы заряжает его.
- Циркуляционный насос, установленный за емкостью, по трубопроводу, вмонтированному в верхнюю ее часть, доставляет теплоноситель к трубам отопления.
- Возвращаясь, остывшая вода поступает в нижнюю часть теплогенератора.
- Затем она поступает в котел.
- Закончилось топливо — потух котел.
- В работу вступает теплогенератор: при помощи циркуляционного насоса из верхней горячей зоны постепенно разносит сохраненное тепло по трубам и радиаторам.
Второй насос снабжают комнатным датчиком температуры, который при необходимости может отключить его, если температура превысит установленную для него температуру. Тогда котел будет нагревать только теплоаккумулятор. При понижении температуры воздуха в комнатах, включается насос, и вода снова будет нагревать батареи.
Применение аккумулятора тепловой энергии позволяет хозяину домовладения удовлетворить все его запросы.
Недостатки
У связки теплового нагревателя с тепловым накопителем недостатки, конечно, есть, но со временем покупатель поймет, что вложенные средства были потрачены не зря.
2 Основные виды котлов
Условно котлы по загрузке делятся на ручные и автоматические. При этом автономное оборудование с учетом применяемого топлива может быть:
- электрическое;
- твердотопливное;
- жидкотопливное;
- газовое.
К отопительным приборам ручной загрузки относятся твердотопливные котлы. В этом случае в качестве топлива применяются уголь, торф, дрова. Это оборудование нуждается в участии человека для загрузки горючего. Сохранение требуемой температуры теплового носителя также должно поддерживаться оператором. Котлы изготовлены в напольном варианте и имеют минимум устройств автоматики.
Как рассчитать сечения дымохода
При выборе, нужно предварительно измерить, имеющееся сечение патрубка. Он должен иметь такие же размеры. Желательно чтобы размеры совпадали. Если диаметр будет больше, произойдет падение давления, уменьшится сила тяги. Запрещается работа двух твердотопливных котлов с одним дымоходом. Каждый должен быть оборудован отдельной трубой. При правильном подборе диаметра, а также грамотно произведенном монтаже, всегда будет хорошая тяга.
Размер сечения (кв. м) определяется по формуле:
объём расходуемого топлива (м3/с) / скорость газов.
Дымоход может иметь разную форму сечения:
- Круг.
- Прямоугольник.
Для нормальной работы можно воспользоваться любым вариантом, однако круглое сечение все же намного предпочтительней. При движении дыма внутри трубы, происходит его спиральное закручивание. Любая посторонняя деталь в трубе, создает противодействие движению газового потока.
Если внутренняя поверхность трубы будет шероховатой, произойдет уменьшение скорости газа. Когда дым при круговых движениях, сталкивается с прямым углом, происходит резкая смена траектории, возникает перемешивание. В результате сажа оседает в углах.
Потребуется постоянная, тщательная чистка.
