Необходимые инструменты
Подготовка рабочего инструмента и комплектующих изделий — один из наиболее важных этапов, позволяющих выполнить монтаж водонагревателя своими руками правильно и достаточно быстро.
С целью беспроблемной реализации схемы подключения водогрея к водопроводной системе нужно подготовить инструмент и материалы, представленные:
- измерительными приборами в виде линейки или строительной рулетки;
- труборезом ручного или электрического типа;
- паяльником;
- ударным рабочим инструментом в виде перфоратора или специальной дрели, применяемыми для просверливания отверстий, а также набор сверл;
- крепежами в виде кронштейнов и анкеров, используемыми для установки водогрейного оборудования,
- монтажными ключами для подсоединения элементов друг к другу, включая пассатижи и разводные ключи;
- тройниками в виде фитингов, предназначаемых для выполнения врезки в водопроводную систему;
- запорного типа арматурой, устанавливаемой на вход в водонагревательное оборудование, и позволяющей обеспечивать аварийное отключение прибора;
- материалами, обеспечивающими высокий уровень герметичности всех выполненных соединений, в виде пакли, специальных паст-герметиков, а также уплотнительной ленты;
- гибкими шлангами, посредством которых производится подача воды в водогрейный прибор и вывод её в систему горячего водоснабжения.
На стадии подготовки материала и инструмента в обязательном порядке учитываются все особенности конструкции водогрейного прибора и характеристики водопроводной системы.
Важно запомнить, что стандартной схемой может быть предусмотрено наращивание трубы или обустройство линии обводного типа, что потребует приобретения дополнительных труб, оптимальных по техническим параметрам и характеристикам.
Установка накопительного водонагревателя своими руками
Установка электрического водонагревателя накопительного типа своими руками не представляет особой сложности, и человеку, обладающему начальными техническими навыками это будет не трудно, в этой статье опишу весь процесс подробно, с фото и видео роликами, и думаю, установить водонагреватель Вы сможете сами. Можно вызвать специалиста, он установит и подключит, но в этом случае придется платить деньги, которые могли бы остаться на Ваши нужды, в случае самостоятельной установки.
Сам процесс установки займет не много времени, а вот с подключением к воде и электричеству придется повозиться, если, конечно, Вы устанавливаете водонагреватель, а не меняете его.
- Общие рекомендации к установке
- Крепление водонагревателя к стене
- Подключение воды к водонагревателю
Общие рекомендации к установке:
Фото способа подключения накопительного водонагревателя к водопроводу:
Для начала определяемся с местом установки, и местом подключения водопроводу – к холодной и горячей воде.Холодная вода всегда подводится справа, а горячая – слева, если Вы стоите лицом к водонагревателю.
Далее определяем место подключения к электричеству, желательно подключение отдельно в щитке, а также установить автомат, но не всегда в наших панельных квартирах возможно точно выполнить технологию подключения.
Инструменты, которые нам понадобятся:
Перфоратор со сверлом по бетону , диаметр сверла должен соответствовать диаметру крепежа (лучше сначала просверлите меньшим сверлом, а потом соответствующим, так легче, особенно если в бетоне), если будете сверлить кирпич, то подойдет и ударная дрель.
Крепление водонагревателя к стене
Отмечаем точки установки креплений, как это сделать:
Скажу сразу – накопительный водонагреватель крепится к стене так, чтобы от потолка до него было расстояние не меньше 5 см, иначе не сможете его установить на крепления!!! Проще всего, а может и не проще, прислонить его к стене и по месту отметить места сверления, можно отмерить центр на стене, потом, от верха до точек крепления, и прибавить к этому расстоянию 5-7 см (расстояние между потолком и верхом), измерить расстояние между крепежами. Вырезать картонку по форме водонагревателя, отметить на ней крепления и приложить к стене и отметить, вообщем, вариантов масса. Предлагаю вашему вниманию подробный авторский видео ролик по установке и подключению накопительного водонагревателя.
Далее сверлим отверстия. Если пробки диаметром 12 или 14, я советую просверлить в два, а то и три захода, сначала диаметром 6, потом 10, а потом 12 или 14, так будет легче, вкручиваем крепления в пробки так, чтобы от стены оставалось 1,5-2,5 см и устанавливаем водонагреватель на стену. Если водонагреватель не вешается на крепежи, то разогните их немного, чтобы увеличить угол, и тогда все станет.
Подключение воды к водонагревателю

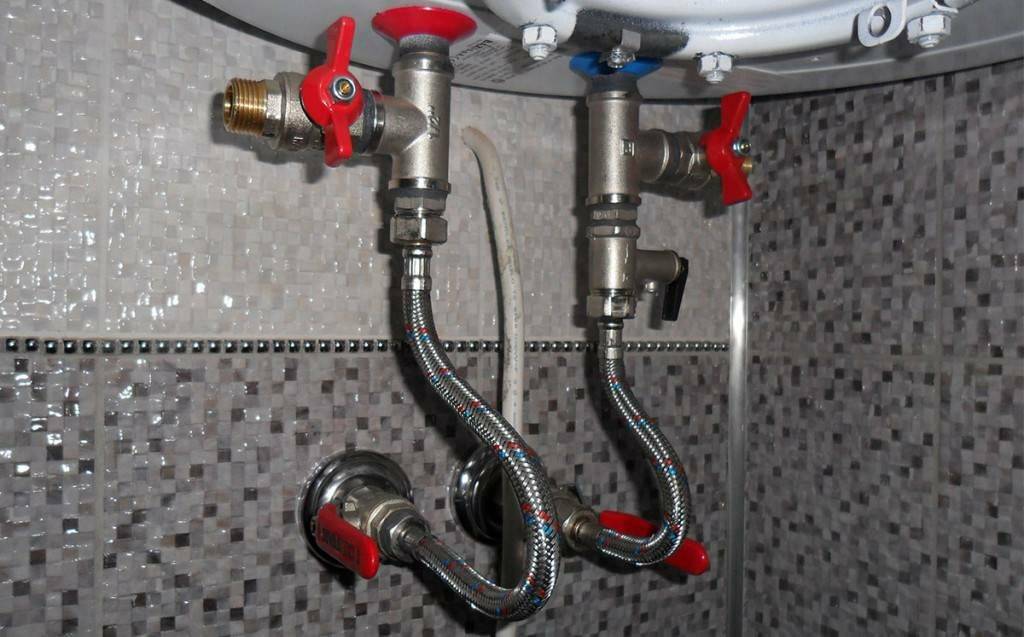

В первом видео подключение воды к водонагревателю сделано с тройником и краном для удобного и быстрого сброса воды.
Сперва пробуем накрутить без льна тройник, если он накручивается туго на один или полтора оборота, то обязательно прогоните резьбу плашкой, иначе если его натянете на 3 оборота, то он обязательно лопнет.Итак, с резьбой порядок, идем дальше, наматываем лен на резьбу, промазываем паковочной пастой – на каждом резьбовом соединении!, и накручиваем тройник, в данном случае тройник с одной внутренней, и двумя внешними резьбами, накручиваем на боковую резьбу кран для сброса воды, и снизу накручиваем сбросной (подрывной) клапан.
Дальнейшее подключение воды зависит от метода подключения, если подводите полипропиленовыми трубами, то ставьте краны с американками и на горячей и холодной воде.
Если подключаете воду к водонагревателю шлангами, ни в коем случае не подматывайте на соединение шланга с резьбой лен и фум ленту!!!
Хочу дать один совет – если в Вашу квартиру, дом, подведена и холодная и горячая вода, то установите на водонагреватель 2 отсекающих крана обязательно!!! Если подача идет только холодной воды, то можно ставить один отсекающий кран на холодной.
Если Вы не хотите ставить кран для сброса, то тогда начинаете подключение воды с клапана и т.д.. Смотрите в видео ролике другой метод подключения воды шлангами.
Вот в принципе и вся процедура установки накопительного водонагревателя, ничего сложного, страшного, пробуйте!
Удачи Вам!!!
Разновидности накопительных водонагревателей
Бойлеры разделяют на 2 категории: проточные и накопительные. В первом случае вода нагревается за время протекания через корпус. Прибор очень мощный, но потребляет немало электричества. В накопительных вода нагревается постепенно, поэтому здесь жидкость сначала набирается в резервуар, а потом прогревается в течение некоторого времени. Это обуславливает основной недостаток накопительной модели: чтобы нагреть емкость объемом в 60 л, нужно несколько часов.
Изготавливают водонагреватели самой разной конструкции и типа.
Размеры и форма
Для обслуживания разного количества человек выпускаются модели вместимостью от 10 до 100 л. Для дачи рекомендуется выбирать модель объемом побольше, так как при отсутствии горячего водоснабжения получить быстро горячую воду здесь не удастся. Удобнее иметь некоторый ее запас. В отличие от квартиры место для бойлера на даче найти проще.
Стандартная форма бойлера – круглая. Это самый экономичный вариант, так как на изгибах и в углах интенсивнее откладывается известковый налет. Однако есть квадратные бойлеры и даже плоские. Последние проще спрятать за фальшь-стеной или в нишу.
Какой объем водонагревателя выюрали?
до 50 л
40.28%
5-80 л
27.78%
больше 80 л
31.94%
Проголосовало: 72
Способ монтажа и установки
Бойлеры предполагают монтаж на стену. Крепить прибор можно на любой удобной высоте. Однако предмет это громоздкий, так что его не всегда удается поместить на свободное место. Эту задачу решают, выбирая между вертикальными и горизонтальными моделями.
Вертикальный водонагреватель – стандартный вариант, высота резервуара превышает условную ширину корпуса.
Горизонтальный – высота меньше ширины. При такой конструкции размещение ТЭНов и анода не совсем удачно, поэтому горизонтальные баки невелики в объеме. Зато им легко найти место над проемом двери, например, или другой установленной техникой.
Способ управления
Накопительные водонагреватели оборудуются механическим и электронным блоком управления.
- Механическая модель очень проста в обращении и надежна, однако все манипуляции здесь выполняют только вручную: от установки режима нагрева до отключения. Точность настройки невелика, так что даже при одинаковых показателях температура воды будет разной.
- Электронное управление – предполагает возможность программирования. Бойлер можно отключать и включать автоматически, параметры температуры точно регулируются. Температурный датчик здесь намного точнее, степень нагрева жидкости можно запрограммировать по умолчанию.
Источник энергии
Этот параметр во многих случаях оказывается решающим. Выпускают электрические водонагреватели и газовые.
- Электрический. В корпусе размещается ТЭН – нагревательный элемент, а также анод – приспособление, предупреждающее коррозию корпуса. На ТЭНы подается электрический ток. Они нагреваются и передают тепло воде в резервуаре. Для работы бойлера требуется только электрический ток. Так как это модель накопительная, потребление тока здесь относительно невелико. Электрические модели совершенно безопасны. Короткое замыкание исключено. При опрокидывании, поломке, выходе из строя любого элемента водонагреватель отключается. Подключить бойлер на даче можно своими руками, разрешение не требуется.
- Газовый. Оснащается газовой грелкой – открытой или закрытой. Сюда подается природный газ и сгорает с выделением тепла. Тепло передается воде в резервуаре. Продукты сгорания выводятся через трубу в дымоход. Последний обеспечивает также дополнительный приток воздуха для горелки.
Модель может быть электронной и механической. В первом случае возможны настройки режима работы, автоматическое отключение. Системы защиты в таком варианте лучше. Механическая управляется и настраивается с помощью верньера. Следить за ней нужно самому.
Необходимость оборудовать дымоход делает монтаж накопительного газового модуля сложным и не всегда выполнимым. Если дымоход в первичном проекте не предусмотрен, трубу приходится прокладывать от бойлера к окну, что далеко не всегда возможно.
Такие разные приборы – накопительные и проточные
Водонагреватели (бойлеры), используемые в частных домах и квартирах многоэтажек, делят по источнику питания на электрические и газовые, по принципу функционирования – на накопительные и проточные. Агрегаты, работающие на газе, представляют собой обычную колонку. Ее подключение осуществляется к газовой магистрали. А вот электрические устройства работают от бытовой сети. Именно они интересуют потребителей, заинтересованных в наличии в своем жилище постоянного источника горячей воды.
Бойлер в ванной комнате

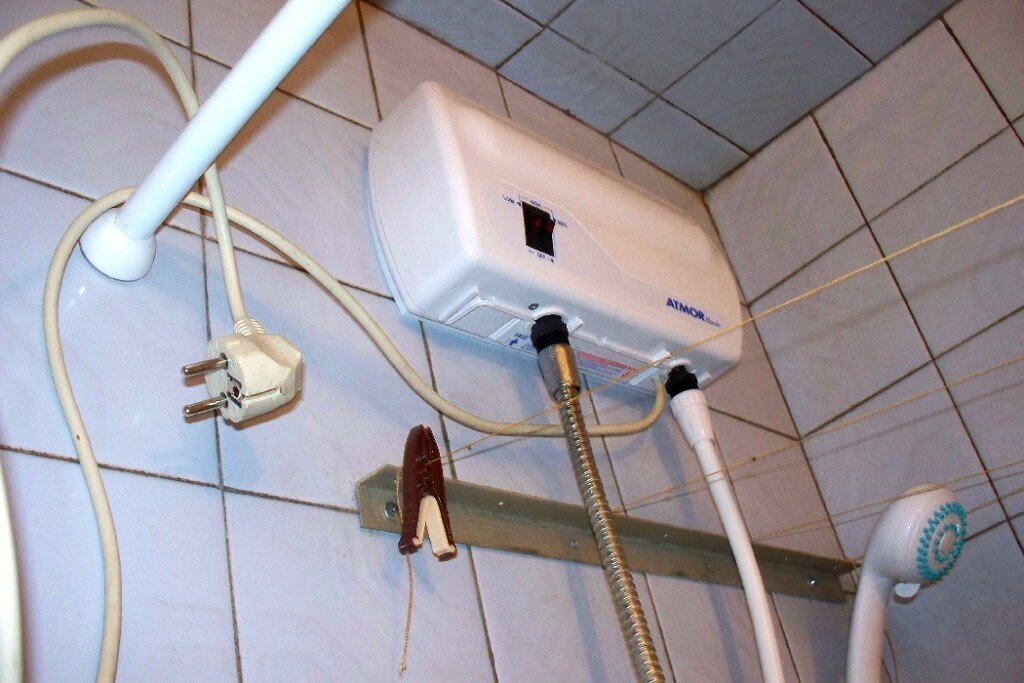

Проточные электронагреватели располагают специальной емкостью – колбой, в которой смонтирован электрический элемент, предназначенный для подогрева воды. Устройства этого типа имеют компактные размеры. Их необходимо устанавливать на кран с водой. Главное достоинство проточного прибора – быстрый (по сути, мгновенный) нагрев жидкости, основной минус – повышенное потребление электроэнергии. Такие аппараты могут иметь нагревательные элементы (ТЭНы) мощностью от 3 до 27 кВт. Несложно понять, что электричества при эксплуатации они намотают немало. Для большинства потребителей подобная ситуация является неприемлемой.
Некоторые проточные приборы оснащаются не ТЭНами, а спиралями. Эти устройства потребляют еще больше киловатт (примерно на 15–20 %), но зато они более долговечные. Срок их эксплуатации ощутимо выше, чем у водонагревателей с ТЭНом. Специалисты дают один очень важный совет. Если в вашем жилище вода имеет высокую жесткость, покупайте и монтируйте бойлер со спиралью. В остальных ситуациях останавливайте выбор на устройствах с обычным нагревательным элементом.
Накопительные водонагреватели используют намного меньше электрической энергии, имеют доступную цену, считаются универсальными агрегатами. Их разрешается монтировать в любом жилище – и в дачном домике, и в квартире, и в загородном коттедже. Данные устройства снабжаются баком, в котором и происходит нагрев жидкости. Указанная емкость может иметь разный объем. Подогрев воды в ней требует некоторого времени (от 10–15 минут до нескольких часов, в зависимости от вместимости бака).
Недостаток накопительного бойлера – большие размеры. По этой причине его практически нереально установить в тесном пространстве либо в помещении с маленькой площадью. Зато воду, нагреваемую в баке, разрешается использовать одновременно из нескольких кранов. Достаточно установить основной водонапорный кран. А от него уже сделать разводку на кухонную мойку, в ванну, на умывальник в туалете.
Вызвать мастера или установить самому?
Многие люди считают, что все работы в котором человек мало разбирается лучше доверить специалисту. Ведь он гарантирует что ваш бойлер будет работать очень долго и не выйдет из своей работоспособности из-за того, что его неправильно установили.
Но остались и такие люди, которые в своем доме делают все сами, ведь они этим занимаются на совесть, а не так как мастер. Вот представьте, вам дали возможность собрать себе компьютер совершенно бесплатно, и естественно вы соберете его из самых лучших деталей. А теперь представьте, что вы это делаете каждый день, при чем собираете это неизвестным вам людям, разве вы сделаете все так заботливо как в первый раз для себя? Вряд ли, ведь вы просто будете знать, что работать оно будет и человек будет доволен. Так и здесь, вы можете поручить установку бойлера незнакомцу, который сделает так чтобы оно работало, или сделаете сами и будете уверены в том, что при любой поломке вы сможете ее исправить также самостоятельно, а не обращаться каждый месяц к мастерам, которыми с лёгкостью вы можете стать за считанные часы.
В документации бойлера есть инструкция по его установке, поэтому если ее соблюдать, то вы сможете все сделать сами, а после еще и быть хорошем настроении, что вы сами этого добились. Сами разобрались, сами решили проблему, сэкономили деньги, а главное получили знания в этой довольно требованной сфере.
И так подсчитаем плюсы, которыми обладаем установка бойлера самому:
- Вы обучитесь новому и в дальнейшем сможете это применять, как в последующих неисправностей, и даже вплоть до того чтобы установить бойлер своим знакомым.
- Вы сэкономите деньги, и не только те, которые вы потратили бы на установку, а еще и на последующие визиты мастера. Поверьте, за все время будет довольно крупная сумма, на которую можно купить еще 5 таких же бойлеров.
Но будьте внимательны, не все бойлеры можно установить самому, для некоторых нужен визит профессионала, например, к газовым водонагревателям. Так как это уже дело не совсем простое. А вот с электрическим водонагревателем может разобраться едва ли не каждый человек.
Схемы для подключения бойлеров
Итак, определится с выбором, какой поставить бойлер, не сложно. Главное четко проанализировать, какой вид подогрева будет наиболее выгодным для конкретного дома или дачи. Отталкиваться нужно от доступных источников энергии, и от их денежной респектабельности. Также стоит учитывать стоимость устройства, которое планируется в будущем устанавливать.
После того как выбор сделан, нужно иметь ясное представление, каким образом подключить и запустить всю систему водонагрева. Здесь на помощь придут схемы подключения.
Рассмотрим пример действий в пошаговой инструкции по подключению электрического бойлера:
- На месте, где будет расположен бойлер, нужно сделать два дырочных отверстия, забить туда дюбеля и вкрутить по размеру кронштейны.
- Надеть бойлер на кронштейны.
- Подключится к водопроводу.
- Установить аварийный кран.
- Вмонтировать фильтр воды.
- Установить тройник (цангу), сделать отводку к крану холодной воды. Другую отводку подвести к бойлеру, где размещен второй кран и клапан избыточного давления.
- Расположить два крана слива на подаче и выходе нагревательного устройства, на случай проведения ремонтных работ.
- От крана горячей воды сделать необходимую разводку.
- Для крепления труб крепежными клипсами высверлить отверстия.
- Подать электричество изолированным проводом.
- Подключить заземление.
Конечно, монтажные работы можно доверить специалистам. Но если придерживаться схем, то самостоятельная установка ничем не уступит квалифицированным службам. Главное удачно выбрать подходящий бойлер и наладить его в доме. Вот и все что нужно было рассказать о таком устройстве, как бойлер.
Установка водонагревателя на стену (традиционный вариант)
Установка водонагревателя на стену
Прибор можно устанавливать лишь на несущей стене, в максимальной близости от водозаборной точки, ведь температура воды, двигающейся по трубам, снижается.
Ниже приведена последовательность действий.
Клапан водонагревателя
Шаг 1. Вначале необходимо выбрать место для установки. При этом нужно придерживаться определенных требований.
- К прибору нужно обеспечить свободный доступ на весь эксплуатационный срок.
- Состояние электропроводки должно быть удовлетворительным, поскольку работающий бойлер создает большую нагрузку.
- То же касается и состояния трубопровода. Довольно часто людям приходится менять старые трубы вместо установки нагревателя ввиду невозможности врезки прибора в старую магистраль.
Бойлер можно вешать на стену лишь в том случае, если она способна выдержать вдвое больше его веса. К примеру, если полезный объем прибора составляет 75 л, то подойдет лишь стена, выдерживающая 150 кг и больше.
Шаг 2. ТЭНы, которыми оборудуются водонагреватели, всегда очень мощные, ведь скорость нагрева воды должна быть максимальной. В связи с этим к проводу, который будет использоваться при подключении, предъявляются определенные требования. Их достаточно много и производители обычно указывают их в техпаспорте. Отметим лишь, что минимальный диаметр провода должен составлять 5-6 мм.
Схема крепления бойлера к стене
Также следует выяснить максимальное напряжение, на которое рассчитан счетчик (если оно меньше 40 А, то счетчик заменяется на новый, более мощный), после чего приобрести переключатель под конкретное количество ампер и дополнительный кабель 3х6 мм.
Шаг 3. После подготовительных работ можно приступать непосредственно к установке. На стене отмечается, где будет находиться самая низкая точка нагревателя. Далее измеряется расстояние между отметкой и верхней крепежной планкой устройства. По отметкам проделываются отверстия.
В стенах из кирпича или бетона для проделывания отверстий используется победитовое сверло, если стена деревянная, то подойдет стандартное. Диаметр отверстий должен быть на несколько миллиметров большим диаметра дюбелей.
После этого дюбели забиваются и вкручиваются анкеры, на которые будет навешиваться нагреватель. Анкеры поворачиваются до упора, затем на них надевается крепежная планка.
Установка водонагревателя
Шаг 4. При подключении к водопроводу используются гибкие шланги или ПП трубы. На корпусе должно быть два разъема:
- красный для горячей воды;
- синий для забора холодной.
Подключение бойлера
Клапан-предохранитель, который идет в комплекте с водонагревателем, устанавливается перед вводом для холодной воды. Для этого место соединения обматывается лентой ФУМ, накручивается кран, а на клапан, находящийся снизу, закручивается шланг. Так же второй конец шланга прикручивается к трубе горячего водоснабжения.
Видео – Нужен ли предохранительный клапан
Затем шланг для холодной воды прикручивается к водопроводу и подсоединяется к синему отверстию. В этом месте желательно установить шаровый кран, чтобы всегда иметь возможность при необходимости перекрыть воду.
«Водопроводные» мероприятия закончены, остается лишь подключить нагреватель к сети.
Установка водонагревателя
Шаг 5. Предохранительное реле, шнур и вилка должны идти в комплекте с бойлером. Перед подключением рядом с нагревателем оборудуется заземленная розетка.
Можно пойти другим путем – поставить автоматический переключатель. Это удобно тем, что все клеммы переключателя уже обозначены:
- синий провод нулевой;
- коричневый для фазы;
- желтый (или любой другой цвет кроме первых двух) для заземления.
После подключения всех контактов подается напряжение. Если все сделано правильно, на бойлере загорится индикатор. Остается лишь заполнить бак и задать нужную температуру.
Индикатор
Шаг 6. Проверка системы. После заполнения бака открывается кран для горячей воды – это необходимо для удаления воздуха. После включения прибор работает несколько часов, затем можно приступать к активной эксплуатации.
Требования к электропроводке при подключении электрического бойлера
При подключении водонагревателя нельзя пренебрегать правилами электробезопасности. Учитывая высокую мощность ТЭНов, используемых для нагрева воды, провода квартиры или частного дома должны выдерживать соответствующую токовую нагрузку. Здесь можно дать несколько полезных советов:
- Розетка должна иметь степень защиты не менее IP 44
- Автомат и УЗО должны быть выполнены во влагозащитном корпусе (если их устанавливают внутри помещения)
- В качестве кабелей лучше использовать ВВГнг или NYM
Сечение проводов в кабеле должно быть не менее 0,75 мм, что позволит свободно выдерживать нагрузку в 2,5-3 кВт.
Электрическая схема подключения водонагревателя
Розетка должна иметь заземление, что является важным требованием завода-производителя и позволит избежать удара током при пробивке на корпус. В квартирах нового типа с этим проблем нет, поскольку все они имеют соответствующее техническое оснащение. В квартирах старой постройки («хрущевки», «сталинки», «брежневки») обязательно следует устанавливать УЗО или же дифавтомат, объединяющий в себе функции УЗО и обычного автомата-отсекателя. Это позволит избежать утечки тока, а также своевременно дать сигнал о неисправности электрического бойлера.
Подключать дополнительные мощные приборы (стиральная машинка, фен) к розетке, через которую запитан водонагреватель, не следует, чтобы избежать риска перегрузки.
Удобное расположение розетки для подключения
На практике, монтируя бойлер, некоторые хозяева пренебрегают контуром заземления. Делать этого не нужно, поскольку любой, даже самый качественный прибор не может иметь 100% защиту от поломок и сбоев, поэтому безопасность всегда должна быть на первом месте. Обычные накопительные водонагреватели для бытового использования подключаются к сети переменного тока 220 В.
Обычному хозяину, который умеет держать в руках слесарный инструмент и обладает начальными навыками электробезопасности, установить не составит особого труда.
Правильное подключение бойлера
Главное – это принять во внимание вышеизложенные советы, а также не игнорировать рекомендации завода-производителя. Чтобы установка была выполнена качественно, приобретать следует только сертифицированные компоненты, причем это касается запорных вентилей, тройников, гибких шлангов, труб и всего остального сантехнического оснащения
Установка бойлера под раковиной
Одним из прекрасных, а точнее незаметных мест для установки бойлера является место под раковиной. В таком случае стоит выбирать только маленькие по размеру приборы, зачастую в форме прямоугольника. Место под раковиной прекрасно защищает бойлер от влаги, а также не будет вам мешать, да и видеть его не каждый будет. Главное в этом деле позаботится о заземлении, ведь если этого не сделать, то подключивший этот прибор к сети вас может ударить током. Вот нам и понадобится основные знания электрики, чтобы сделать заземление нашего бойлера, об этом будет расписано в инструкции для монтажа непосредственно вашего бойлера, а иными словами необходимо к корпусу подсоединить проволочку с маленьким сопротивлением. И если даже корпус будет бить током, то по основным законам электрики ток будет идти по той проволоке непосредственно в землю. А также необходимо установить вовсе отдельную подводку для нашего бойлера.
Не думайте, что компактные бойлеры чем-то уступают большими. Вовсе наоборот компактные бойлеры способны вырабатывать до 3 литров горячей воды каждую минуту. Я думаю вам этого вполне хватит для всех нужд.
А вот технология монтажа практически такая же, как и при установке обычного бойлера.
