Укладка теплого пола под плитку самостоятельно: пошаговая инструкция

Водяной теплый пол под плитку: особенности и преимущества

Водяной теплый пол – наиболее широко распространенный на сегодняшний день вариант, который повсеместно используется для обустройства ванных комнат, кухонь и коридоров. В этом случае специальную систему, состоящую из водопроводных трубок, укладывают непосредственно в стяжку пола.

При этом, обязательно проводят укладку нескольких слоев, каждый из которых имеет свое значение и роль в данной конструкции:

• поверх основания укладывается слой теплоизоляционного материала, который не позволяет системе расходовать тепло напрасно, прогревая перекрытия;
• сверху кладут армирующую сетку, которая должна придать основанию прочность;
• затем располагается система труб, которая отвечает непосредственно за циркуляцию теплой воды;
• еще один слой стяжки (цементно-песчаной или бетонной) призван защитить конструкцию от нагрузок;
• в завершение наносится клеевой состав, на который фиксируется керамическая плитка.

Для подключения системы водяного теплого пола необходимо получить разрешение от ответственных органов

Если владельцы решили сделать такие теплые полы под плитку своими руками, то в процессе работы важно соблюдать некоторые нюансы. Например, промежуток между металлопластиковыми трубами системы должна составлять от 10 до 30 см

При этом обязательно должна производиться фиксация при помощи пластиковых хомутов.

В процессе монтажа самой системы стоит избегать появления стыков, поэтому входная и выходная части трубы должны быть расположены в коллекторе. Кроме того, перед тем как приступить к заливке верхнего слоя стяжки, по периметру помещения стоит установить демпферную ленту. Она служит для того, чтобы компенсировать те расширения, которые будут происходить в результате расширительных процессов, связанных с изменениями температурного режима.

После того как установка системы труб будет завершена обязательно нужно провести проверку, и только после этого можно переходить к заливке черновой поверхности

Важно, чтобы толщина слоя стяжки была не менее 30 мм

Монтаж сети трубопроводов для теплого водяного пола не требует специальных знаний, но для корректного подключения к центральному отоплению лучше обратится к специалисту

В случае если все расчеты, а также процедура укладки теплого водяного пола под плитку были произведены правильно, такое решение позволит экономить до 10 % тепловых ресурсов, необходимых для ежемесячного обогрева помещения.

Недостатки монтажа теплого пола

Выбор водяного отопления под плитку идеально подходит для обустройства частных и загородных домов. Но для монтажа тёплого пола под плитку в квартирных домах владельцу придется собрать много разрешений от управляющей компании, ведь отопительные трубы подключаются к общей системе строения. Также имеется ряд неудобств, связанных с оборудованием тёплого водяного пола:

1. При кладке плиточных модулей на бетонную стяжку высота напольного покрытия получается достаточно большой, что абсолютно несовместимо с низкими потолками.
2. При образовании течи в системе отопительных труб придется снимать всё напольное покрытие: кафель и бетонное основание. По этой причине лучше отдать предпочтение водяному полу под плитку, но без стяжки.
3. Все этапы монтажа тёплых полов под плитку необходимо проводить в строгом соответствии с рекомендациями специалистов, ведь ошибки приведут к неисправности системы отопления.

Укладка электрического теплого пола под плитку: нюансы технологии

При устройстве пола своими руками нужно строго соблюдать технологию, которая предполагает некоторые ограничения в применении материалов, а также возможности ремонта:

• Необходима бетонная стяжка с фиброволокном или армирующей полимерной сеткой. Обычный бетон использовать не рекомендуется, поскольку при нагреве он склонен к растрескиванию. Толщина слоя под кабель — не менее 20-50 мм (исключение составляют инфракрасные пленки, где стяжка не является необходимым условием).

Специализированные покрытия. Совместно с теплыми полами можно использовать не все материалы. Лучший результат достигается при укладке керамической плитки, имеющей низкую теплопроводность. Выпускаются также линолеум и ламинат специально для теплого пола. Эти материалы не боятся температуры, в отличие от обычных аналогов, не усыхают и не растрескиваются. На упаковке таких покрытий должна быть указана соответствующая информация.
Частичная ремонтабельность. Многие системы рассчитаны на продолжительный срок службы. Но при выходе из строя элементов в теле стяжки отремонтировать их без вскрытия бетона невозможно. Поэтому еще до заливки стяжки и монтажа покрытия проводится пробный запуск.
Для укладки плитки нужно использовать специальный клей для теплого пола. Он более эластичный и менее чувствительный к высоким температурам.

Чтобы не расходовать напрасно энергию для обогрева перекрытия и нижнего помещения, рекомендуется использовать теплоизоляцию. Это могут быть утеплители — минеральная вата, пенополистирол, а также отражающие тепловые лучи пленки с фольгированной поверхностью.

Возможности водяного пола в квартире

Подключение обогрева через пол к централизованному отоплению в многоэтажках категорически запрещено. Технически это возможно через отдельную систему. Некоторые регионы разрешают подключать теплый пол к отоплению, но здесь требуется экспертиза и получение разрешительных документов. На рисунке ниже представлена схема подключения теплого пола к стоякам. Красным цветом обозначены трубы подачи горячей воды, синим – обратка. Коллектор крепится в шкафу на стене.

Подключение теплого пола к стоякам отопления

Теплые водяные полы под плитку делаются своими руками преимущественно в индивидуальных домах.

Разновидности плитки и особенности укладки

Есть несколько вариантов, которые отличаются по материалу изготовления и процессу укладки. Для каждой разновидности есть свои рекомендации по использованию вместе с электрическим теплым полом. Нужно помнить следующее:

1. Керамическая плитка используется чаще всего и отлично подходит для всех видов электрического пола. Она хорошо пропускает тепло, не требует особого подхода при монтаже нагревающего кабеля или матов. Главное – использовать плиточный клей, который подходит для теплых полов, об этом всегда есть указание на упаковке.
2. Керамогранит – особо прочный материал, устойчивый к износу и имеющий противоскользящую поверхность. Он толще и плотнее плитки, поэтому хуже пропускает тепло, под ним желательно использовать не готовые маты, а нагревающий кабель в стяжке. Что касается инфракрасного типа, он нормально работает и под таким покрытием.
3. Плитка из ПВХ используется на подложке из фанеры, под которой можно расположить любой вариант теплого пола, в том числе и инфракрасный пленочный. При укладке кабеля заливается стяжка так же, как и обычно. Плитки настилаются поверх подготовленного основания.
4. Кварцвиниловая плитка – еще одно современное решение, которое не требует особой подготовки поверхности и может быть уложено поверх старого покрытия. Под нее можно использовать все варианты теплого пола при соответствующей подготовке поверхности.

По сути, технология укладки при использовании нагревательных элементов никак не меняется. Отличаются подготовительные мероприятия, так как нужно уложить теплый пол и обеспечить его правильное подключение.

Характеристики инфракрасных обогревателей

ИК полы легко регулировать по температуре – например, установив терморегулятор на 21 градус, можно добиться максимально комфортной температуры пола. Хотя в целом нагревать систему можно до 50 градусов, но необходимости в этом нет. Так как сейчас на рынке появилось достаточно много производителей ИК систем, можно легко подобрать оборудование по подходящей цене. Монтаж можно произвести самостоятельно и довольно быстро, а это тоже положительно скажется на кошельке владельца обустраиваемого помещения. А в отдельных случаях ИК полы могут даже заменить централизованную систему отопления.

ИК теплый пол под плитку — какой лучше

Достоинства инфракрасного пола

ИК пол обладает немалым числом достоинств.

1. ИК система отлично справляется с нагревом окружающих ее предметов интерьера. Длина волны равна 5-20 мкм, что позволяет ей проходить сквозь плитку.
2. Регулировать температуру при установленной системе ИК полов довольно просто, что позволит создать оптимальный микроклимат в любой комнате.
3. Такие полы экономны, они тратят мало электроэнергии.
4. Здоровье человека не будет страдать от значительного электромагнитного излучения, как при укладке кабельного пола.
5. ИК полы могут стать своеобразным ионизатором воздуха.

ИК теплый пол под плитку — какой лучше

Недостатки инфракрасных систем при укладке их под кафель

Но у ИК полов есть и свои минусы использования. Особенно это касается варианта, при котором система укладывается под кафельную плитку.

1. Обогревать не только полы, но и комнату при помощи этой системы выгодно только в помещениях небольших размеров. В противном случае система подогрева заставит нещадно тратить деньги на коммунальные платежи.
2. ИК полы нельзя укладывать там, где они будут закрыты мебелью или сантехническими приборами. Поэтому перестановку в комнате сделать уже не получится.
3. Плиточный клей, как и цементная стяжка, пусть и не так интенсивно, но будет постепенно повреждать пленку ИК пола, из-за чего сроки ее службы значительно снизятся.
4. Если ИК полы вышли из строя, они могут стать причиной возникновения пожара в результате короткого замыкания.

5. Небольшая адгезия пленки становится причиной затрудненных работ по монтажу. К слову, адгезию можно повысить, если уложить между системой подогрева и плиткой гипсокартон и стеклотканную сетку. Но в этом случае нагревательная способность системы будет несколько снижена.

6. Укладка полов такого типа должна производиться на идеально ровную поверхность, что требует ряда подготовительных работ.

Плюсы и минусы

Тёплый пол в ванной под плитку, как и любая технология, имеет ряд недостатков и преимуществ. Некоторые уверены, что электрический пол может ударить человека током и что керамическая плитка будет препятствовать равномерному прогреву помещения, поскольку плохо проводит электричество. Если тёплый пол смонтирован правильно, никаких проблем он вызывать не будет.

Подробно рассмотрите каждый из них в таблице, приведённой ниже.

Плюсы тёплого пола в ванной	Минусы тёплого пола в ванной
Возможность равномерно прогреть помещение, а не только его верхние слои, и понизить уровень влажности воздуха	Необходимость установки специального оборудования под пол, чтобы была возможность обогревать помещение
Нагревательные маты и инфракрасные оборудования не представляют угрозы для организма человека	Чтобы установить тёплый пол в ванной, придётся разобрать плитку, даже если она была уложена совсем недавно
Уровень электромагнитного излучения крайне мал (для сравнения, у полов с подогревом ЭМИ ниже, чем у телевизора)	Сложность установки без специального опыта (эту проблема решается, если подходить к задаче ответственно и чётко следовать инструкции)
Снижает уровень влажности в помещении
Полноценный контроль за уровнем нагрева

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются

При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Устройство водяной системы под керамическую плитку

Вся конструкция системы отопления и облицовки – это многослойный пирог, состоящий из следующих слоев снизу вверх:

1. Гидроизоляция. Сегодня чаще используют гидроизоляционные мембраны и пленки.
2. Теплоизоляция. Здесь лучше положить плиты из вспененного полистирола. Хорошо, если утеплитель будет фольгированным. Фольга будет отражать тепло в сторону комнаты.
3. Трубная система.
4. Стяжка. Она заливается обязательно, потому что керамическую плитку можно укладывать только на ровную и прочную поверхность с высокими адгезионными свойствами.
5. Грунтовка, придающая поверхности стяжки ту самую высокую адгезию.
6. Облицовка пола кафелем.

Необходимо добавить, что в состав устройства водяного теплого пола должен входить нагревательный котел, циркуляционный насос и коллекторный узел.

Многослойный порог

Подготовительные мероприятия

Не существует каких-то особых правил монтажа теплого водяного пола под плитку. Есть отдельные строительные операции, которые идут одна за другой. И последовательность изменять нельзя. Поэтому первый этап всего процесса – подготовка к монтажу, которая делится на три процесса.

Подготовка проекта

По сути, это просто эскиз, в котором отражается схема расположения трубы теплого пола. То есть вычерчивается прямоугольник, обозначающий форму комнаты в масштабе. На нем обозначаются места, где будет установлена тяжелая мебель, потому что под ней укладывать отопительную сеть необязательно. Хотя если комната небольшая, то это учитывать не нужно.

Далее выбирается схема раскладки:

• змейка;
• улитка.

Первый вариант лучше использовать в маленьких комнатах, второй в больших. Отличия по отдаче тепла у них разительные. Это хорошо видно на фото ниже.

Схема укладки труб теплого пола

Расчет требуемого материала

Это в основном касается труб. На их количество будет влиять два параметра:

• площадь комнаты;
• шаг укладки.

С первым понятно, определить площадь несложно. Шаг будет зависеть от нескольких факторов:

• назначение комнаты;
• у комнаты есть внешние стены или нет;
• сколько окон в комнате.

К примеру, если это закрытая терраса частного дома, то все факторы присутствуют. Значит, нужно использовать шаг укладки труб минимальным – 7,5-10 см. На террасе большие теплопотери. Чем реже уложить, тем больше труб поместятся, тем больше тепла будет исходить от отопления.

Есть формула, по которой можно определить длину трубной разводки:

L=S/1,1k, где:

• S – площадь комнаты;
• k – шаг укладки;
• 1.1 – 10% на изгибы трубной конструкции.

Сюда можно добавить расстояние до коллекторного шкафа.

Инструменты и материалы

Инструментов требуется немного. В основном для заливки стяжки и укладки кафеля:

• строительный миксер;
• шпатель обычный и зубчатый;
• емкости для замеса раствора и клея;
• рулетка и линейка;
• резиновый молоток;
• плиткорез и маркер;
• строительный уровень;
• правило;
• отвертки, разводной ключ;
• губка.

Из материалов:

• трубы;
• один из видов фиксаторов для них;
• демпферная лента;
• гидро- и теплоизоляционный материал;
• сухая смесь для стяжки;
• керамическая плитка;
• крепежные изделия;
• строительный скотч.

Труба из сшитого полиэтилена

Подключение регулятора температуры

Схема подключения датчика теплого пола

Перед монтажом основной конструкции необходимо осуществить установку регулятора температуры, к которому подключают датчики. С помощью данной системы можно произвести контроль и задать определенные параметры работы теплому полу. Установка регулятора происходит на стене в удобном месте.

Высота от прибора до пола должна составлять как минимум 30 см. Датчик закладывается внутрь конструкции теплого пола. Расстояние от места его установки до стены – 50-70 см.

Монтаж данной конструкции подразумевает укладку кабеля, который идет от терморегулятора к нагревательным элементам. Также устанавливается гофрированная трубка с датчиком температуры. Он регистрирует рабочие параметры системы обогрева. Также в каждой конструкции присутствует кабель, который позволяет подключить все элементы к электросети.

Монтаж электрического теплого пола под плитку

Электро теплый пол: разновидности и классификация

На современно рынке представлены несколько различных технологий, которые позволяют эффективно подогревать пол. В зависимости от используемого для нагревания элемента, выделяют следующие виды:

1. Кабельные.
2. Инфракрасные (пленочные).
3. Нагревательные маты.

Каждый из этих способов является достаточно безопасным, чтобы быть использованным в жилых помещениях. Кроме того, эти современные технологии имеют довольно длительных эксплуатационный срок (до 20 лет). Все варианты призваны снизить расход электроэнергии, и могут быть использованы как в качестве основного, так и в качестве дополнительного источника тепла. Так что даже в случае установки теплого пола в ванне под плитку, экономия станет заметна сразу.

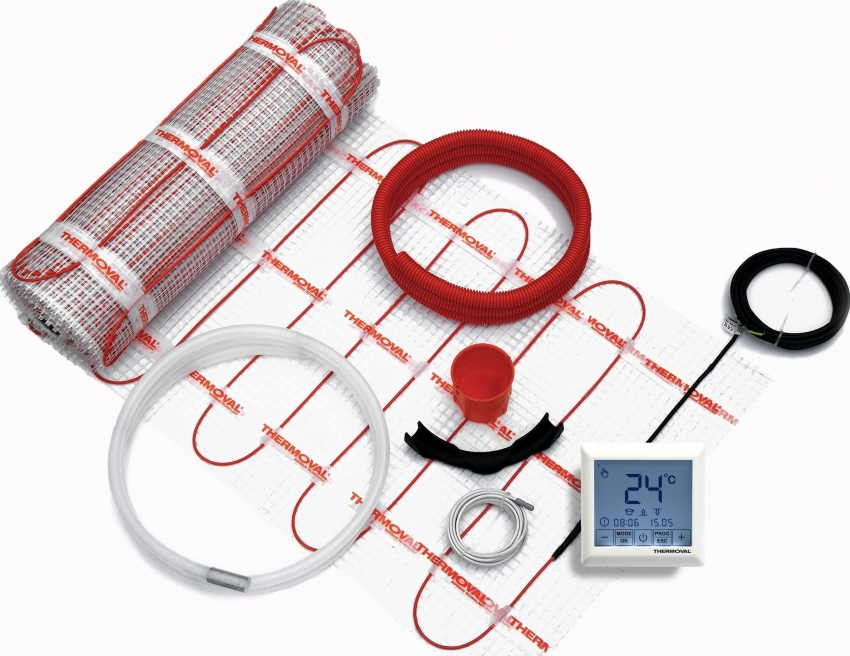

Приобрети систему теплого пола можно в комплекте со всеми необходимыми элементами

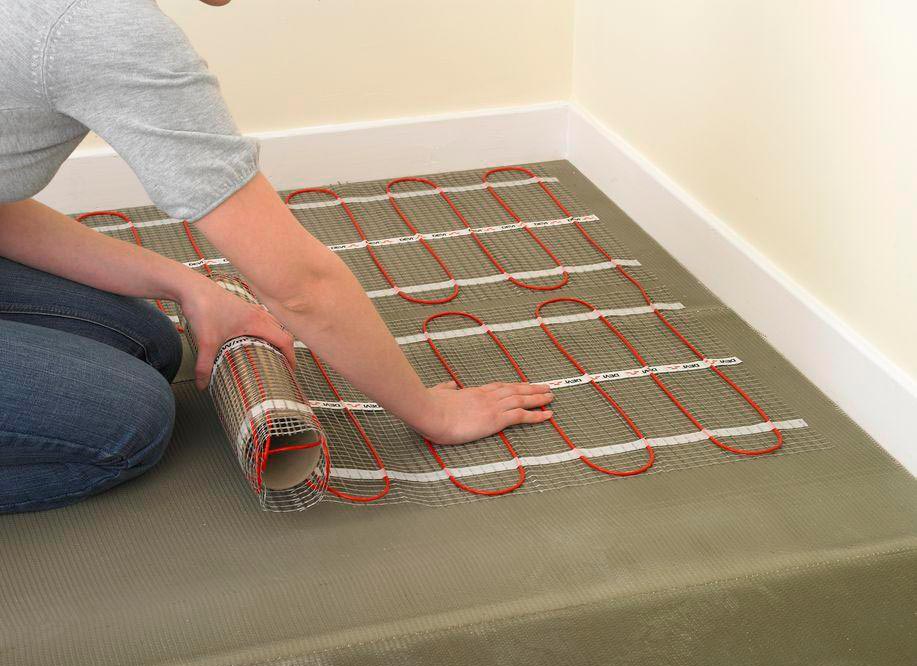

Подогрев пола под плитку с использованием нагревательных матов

Это один из самых новых способов, который получил распространение совсем недавно. Но с каждым днем его популярность возрастает, что связано с простотой монтажа и превосходными техническими характеристиками. В данном случае используется специальная кабельная система в виде нагревательного мата, которая может быть заложена в процессе монтажа нового пола или реконструкции старого.

Технология предусматривает использование специального двухжильного экранированного кабеля, толщина которого 2,5 мм. А процедура монтажа производится максимально просто: используя цементно-песчаную стяжку, нагревательный элемент заливается на поверхности основания.

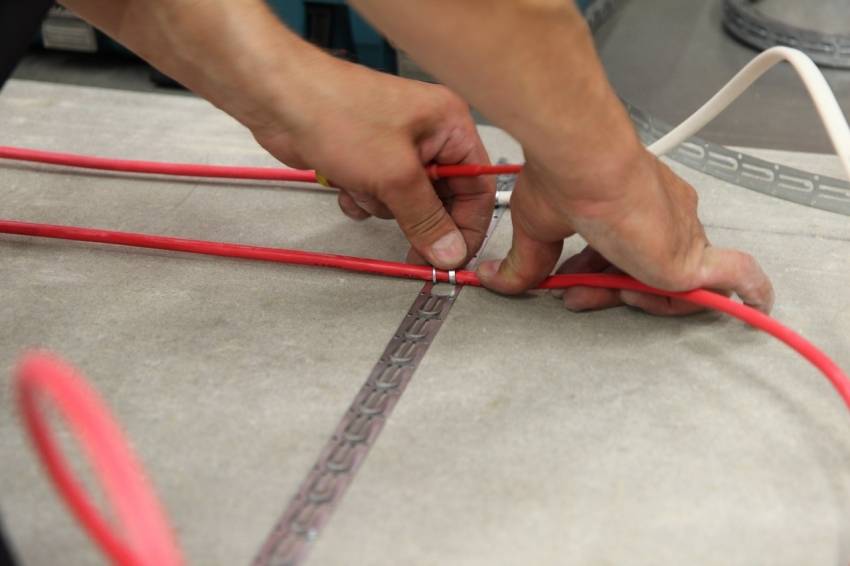

Подогрев пола под плитку с использованием нагревательного кабеля

В этом случае в качестве нагревательного элемента используют специальный электрический кабель, который змейкой прокладывается на поверхности основания. При этом обязательно соблюдают определённый шаг и выполняют фиксацию при помощи лепестков монтажной ленты. Все это, включая гофротрубку и термодатчик, заливают бетонной стяжкой, толщина которой составляет 3-5 см.

При монтаже системы теплого пола под плитку важно равномерно расположить нагревательные элементы

Инфракрасный теплый пол под плитку: особенности технологии

Главное преимущество этого способа – возможность монтировать систему не только на пол, но и на стены, и даже на потолок. Нагревательный элемент этого типа изготавливают по особой технологии, что позволяет сделать теплый пол без стяжки.

Пленочный теплый пол под плитку предусматривает наличие специального покрытия, которое исключает необходимость заливания стяжки и делает процесс монтажа проще. В качестве финишного напольного покрытия, в этом случае, может быть использована не только плитка, но и любой другой строительный материал, который на сегодняшний день можно найти в продаже.

Итог: какой теплый пол лучше под плитку

Как упоминалось ранее, выбор наиболее подходящего варианта должен быть основан на изначально имеющихся данных помещения. Каждый из рассмотренных способов имеет свои преимущества и может быть использован для обустройства дома. Так, например, водяная система подогрева может быть подключена и к системе автономного, и централизованного отопления. Кроме того, этот вариант наиболее выгоден в вопросе финансовых затрат.

Преимуществом системы электрического теплого пола под плитку является возможность ее монтажа как на пол, так и на стены

Невелики расходы и на обслуживание водяной системы. Однако, далеко не всегда этот способ является лучшим. Например, лучше отказаться от такого решения в старых домах, где плиты перекрытия не рассчитаны на серьезные нагрузки, которыми чревата установка подобной системы.

Электрический обогрев проще монтируется, а также отличается более высокими показателями энергоэффективности. Поверхность покрытия нагревается быстрее, а при обеспечении должной теплоизоляции, может достаточно долго сохранять накопленное тепло.

Статья по теме:

Теплый пол под плитку: цены на различные виды оборудования

При выборе специалистов для установки теплого пола, стоит поинтересоваться отзывами пользователей, чтобы предварительно убедится в качестве работ

Как уже упоминалось, самый дешевый вариант – водяной теплый пол под плитку. Цена за м2 может начинаться от 380 рублей. Поэтому, при желании установить теплый пол в ванную, площадь которой обычно невелика, эту задачу вполне можно решить и при весьма скромном бюджете.

Пошаговое обустройство теплого пола

Любая конструкция тёплого пола под плитку состоит из нескольких слоёв: гидроизоляция, теплоизоляция, отражатель, непосредственно трубы, основание под кафель и собственно сама плитка.

Первые три слоя представляют собой базовое покрытие, на которое укладываются отопительные контуры. Иногда применяется организация водяного тёплого пола под плитку без стяжки.

Обратите внимание!

• Итальянская плитка для пола и стен: фото красивого дизайна плитки в ванной комнате и на кухне. Выбор цвета, стиля и размера плитки

• Плитка под мрамор для ванной комнаты: ТОП-200 фото оригинального дизайна, идеи для комбинирования и сочетания

• Душевая из плитки своими руками поэтапно: инструкция, алгоритм действий, размеры, схемы раскладки, фото душевой с поддоном и без

Какой тип теплого пола лучше подойдет под плитку

Для того, чтобы качественно сделать теплый пол под плиткой, следует выбрать тип нагревательных элементов из двух возможных вариантов:

• электрические;
• водяные.

В квартирах с централизованным теплоснабжением устраивать водяной напольный обогрев не имеет смысла. Подключать контур к центральному стояку, как и к сети ГВС, запрещается нормативными документами, поскольку это считается вмешательством в работу данных систем. По этой причине для плитки более всего подойдет электрический теплый пол. Его потребляемая мощность будет невелика, что вполне приемлемо для квартирной электросети. Опять же, греющий контур всегда можно выключить на то время, когда ванная не используется.

Другое дело, когда в частном доме установлен индивидуальный источник тепла. Тогда нет смысла оплачивать электроэнергию, а проще установить теплый пол с водяными нагревательными элементами. Такое решение вполне логично, если в смежных комнатах тоже планируется выполнить водяные контуры, или же здание находится на стадии строительства и полы в ванной еще не сделаны. Здесь надо учесть один момент: в связи с тем, что теплопроводность керамического покрытия лучше, чем у деревянного паркета, линолеума или ковролина, шаг укладки труб контура под плитку должен быть больше (до 35 см).

Недостатки монтажа теплого пола

Выбор водяного отопления под плитку идеально подходит для обустройства частных и загородных домов. Но для монтажа тёплого пола под плитку в квартирных домах владельцу придется собрать много разрешений от управляющей компании, ведь отопительные трубы подключаются к общей системе строения. Также имеется ряд неудобств, связанных с оборудованием тёплого водяного пола:

1. При кладке плиточных модулей на бетонную стяжку высота напольного покрытия получается достаточно большой, что абсолютно несовместимо с низкими потолками.
2. При образовании течи в системе отопительных труб придется снимать всё напольное покрытие: кафель и бетонное основание. По этой причине лучше отдать предпочтение водяному полу под плитку, но без стяжки.
3. Все этапы монтажа тёплых полов под плитку необходимо проводить в строгом соответствии с рекомендациями специалистов, ведь ошибки приведут к неисправности системы отопления.
