Устройство тёплого пола
«Пирог» тёплого водяного пола — многослойная конструкция с жидким теплоносителем внутри. Основной элемент тёплого пола — труба из металла или полимера, по которой осуществляется циркуляция воды или антифриза. Каждый слой имеет свое предназначение, и играет важную роль для эффективного функционирования всей системы в целом. Поэтому, при сооружении следует соблюдать четкую последовательность.
«Пирог» водяного пола выглядит следующим образом:
- основание — из дерева или бетонной плиты;
- гидроизоляция — полиэтиленовая плёнка (0,1 мм);
- теплоизоляция — пенополистирольные плиты, или другой утеплитель с плотностью 40 кг/м³ и толщиной от 300 мм;
- водяной контур — трубопровод;
- арматурная сетка — обеспечивает плотность стяжки, допустимая толщина прутьев 3 — 5 мм;
- бетонная стяжка — раствор из бетона и цемента с пластификаторами;
- финишное покрытие — любой материал совместимый с греющими полами.
В общей сложности, толщина данной конструкции в частном доме может составлять от 7 до 15 см. Контур водяного пола подсоединяется к коллекторному узлу.
Водяные конструкции бывают:
Тяжёлыми (мокрыми) — один из наиболее распространённых вариантов. Важная роль тут отводится черновому основанию, на него кладётся гидро- и теплоизоляция, трубы и армирующая сетка, и все заливается бетонным раствором. Данный способ рекомендован для кирпичных коттеджей имеющих бетонные перекрытия, которые способны выдержать тяжесть стяжки.
Лёгкими — основой под трубами являются пенополистирольные плиты. Они укладываются на черновой пол и на них монтируется водяной контур. Так как плиты оснащены бобышками, с помощью которых фиксируются трубы, то не требуется их дополнительное крепление. Сверху укладываются теплопластины, на которые стелется напольное покрытие.
К сведению! Данный вариант подходит для частных домов с деревянными перекрытиями, которые не способны выдержать тяжёлую конструкцию.
По деревянным рейкам — то есть основой будут служить дерево, к которому монтируются нагревательные элементы. Эта конструкция закрывается гипсоволокном и финишным покрытием. Но данный метод не надёжен, поэтому рекомендован для укладки в крайнем случае.
Теплый пол с водяным нагревом на деревянный пол
Система теплого электропола, несмотря на все ее преимущества, имеет серьезный недостаток – она потребляет большое количество электроэнергии и поэтому не стала востребованной в частном жилом секторе. Чаще всего в загородных коттеджах монтируют водяные отопительные системы.
Для конструкций, функционирующих с использованием нагретого теплоносителя, прежде, как положить теплый пол на деревянный пол, необходимо приобрести котел, коллектор, насосное оборудование, арматуру регулирования водяного потока и контролирующие устройства.
Укладка водяного пола может осуществляться двумя способами, один из которых проще, а второй – более сложен, поскольку для его реализации требуется много комплектующих элементов.
В любом случае вне зависимости от выбранного варианта будут нужны:
- отопительные трубы, шаг монтажа которых равен30 сантиметров;
- теплоизоляционные материалы – например, минвата;
- жесткая черновая основа.
Если выбран более сложный процесс монтажа, потребуется металлическая сетка для крепления элементов конструкции, трубы из полиэтилена под высокое давление жидкости, переносящей тепло, термодатчик, находящийся в гофре, алюминиевая фольга, регулятор температуры механического или автоматического типа.
Чтобы беречь тепло, используют теплоотражающие экраны, способные направлять потоки теплого воздуха вверх и греющие пространство помещения.
Монтаж теплого водяного пола
Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:
- Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
- Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.
Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.
Выбор системы
При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.
Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».
Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.
Процесс монтажа водяного теплого пола
Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.
Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.
Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.
Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.
Водяной теплый пол по деревянному основанию – Часть 2 – Укладка контуров
Watch this video on YouTube
Монтаж пола без стяжки
Водяной теплый пол без стяжки сегодня используется довольно часто. Бетонное основание, безусловно, является надежным, однако его удастся установить отнюдь не в любом помещении. Именно в этих случаях и применяют альтернативную систему пола с подогревом. Монтаж таких конструкций легче оформления стяжки, а в эксплуатации они ничем ей не уступают.
Система теплого пола без стяжки
Если дом построен из бруса, в комнатах низкие потолки, выполнение бетонной стяжки может дополнительно «захватить» и без того небольшое пространство. Кроме того, укладка бетонного основания – трудоемкая и грязная работа. В таком случае идеальным решением для вас станет водяной теплый пол в деревянном доме своими руками.
Водяной пол без бетонной основы устанавливается на деревянное или полистироловое покрытие. Трубы прокладывают в специальные углубления. Для более качественного распределения теплого воздуха монтируют специальные металлические пластины. Уложенная система труб сверху прикрывается гидроизолирующим материалом, а на них наносят финишное покрытие.
Система трубопровода для деревянного теплого пола
Как выбрать трубы для водяного «теплого пола» в деревянном доме
Эффективность отопления зависит от вида труб. Требования следующие:
- должны иметь соответствующее назначение;
- всего два соединения в каждом контуре — на входе и выходе;
- срок службы более 50 лет;
- оптимальный диаметр;
- качественный соединительный крепеж;
- известного производителя.
Материал
На «теплый пол» без стяжки можно укладывать трубы:

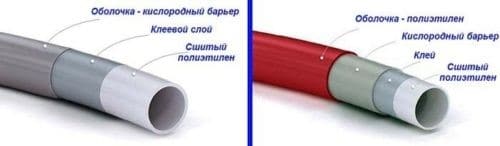

сшитого полиэтилена (PE-X или XLPE). Среди плюсов: стойкость против гидравлического удара, высокая механическая прочность — выдерживают замерзание воды, долговечность. Среди недостатков высокая цена, недостаточная гибкость.
металлопластика. Характеризуются высокой прочностью и гибкостью, длительным сроком эксплуатации. Однако монтаж сложный и дорогостоящий;
медные. Огромное количество плюсов при одном минусе — запредельная стоимость.
Диаметр
Для «теплых полов» выпускаются трубы нескольких диаметров: 16*2 мм, 18*2 мм, 20*2 мм и 25*2 мм. У каждого из них есть свои плюсы и минусы. Опыт эксплуатации в разных условиях показал, что в целом сильные и слабые стороны уравновешиваются.
Поэтому нужно ориентироваться на радиус поворота: труба ⌀20 мм никогда не уложится с шагом 10-15 см, который необходим в узких помещениях. Поэтому для деревянных домов специалисты рекомендуют покупать16-тимиллиметровые водоводы. Особо подчеркнем, что во всех контурах по всему дому должны быть трубы одного диаметра.
Теплые полы
Сначала разберемся с теплыми полами для утепления бетонного пола под ламинат. Рассмотрим все виды активного утепления. Разберем плюсы и минусы того или иного способа.
Водяные полы, видео
Система водяных полов – это гибкие трубки, которые раскручивают в виде спиралей по основанию бетонной стяжки. После чего их заливают бетонным раствором. Водяные полы подключают к системе центрального отопления или к котлу. В первом случае получают дополнительный обогрев в холодное время года. Второй вариант подразумевает использование отопления в частном доме.
Теплые полы водного типа довольно сложно монтировать. Но они обходятся дешевле всего, по количеству денежных затрат на теплоноситель. Они надежны и неприхотливы. Их невозможно сломать, так как трубы вмонтированы в стяжку. Минус такой системы – затратный способ на этапе монтажа.
Электрический кабель, видео
Этот вид утепления бетонного пола под ламинат подразумевает укладку электрического кабеля в стяжку или напрямую под ламинат. Количество тепла регулируют на специальном блоке управления, куда подходит электрический провод.
При монтаже «на сухую» нужно прятать провод от прямого воздействия, чтобы его не перебило или не перетерло от движения по полу. Для бетонных стяжек минимальная глубина залегания провода должна находится в пределах от 30 до 70 мм.
Смонтировать кабель не составит труда. Это несложная задача даже для новичка. Данный способ обойдется дешевле, чем установка водного теплого пола. Но есть и свои минусы. Провод не стоит перекрывать ДВП или ДСП. Древесина хорошо держит тепло, она не выпустит его наружу. Поэтому лучше использовать цементную стяжку.
Инфракрасный обогрев, видео
Специальные маты, которые раскатывают под ламинатом. Тоже не плохой способ утепления бетонного пола под ламинат. Материал отмеряют по нужной длине, после чего отрезают. Маты стыкуют между собой с помощью специальных клипс. На всех матах есть заводская разметка, которая облегчает процесс монтажа. Инфракрасный обогрев подключают к центральной электрической сети через блок управления.
Этот способ можно считать одним из самых простых. В нем не нужна стяжка. Тепло от пола рассеивается на материал, который находится в непосредственной близости. Полы легко монтировать. С их установкой справится даже новичок. Минус – непрочность разложенного материала. Если где-то отскочит клипса или появится пробой, тепло пропадет.
Часть людей боится инфракрасного облучения, считая его опасным для здоровья. Это заблуждение. В теплых полах используют допустимую длину волны, которая не приносит вреда человеку. Более того, она полностью рассеивается на подложке или на самом ламинате, подогревая их.
Тёплый плинтус, видео
Термоплинтус, в большей степени, относится к системам обогрева всего помещения, а не пола. По сути, это длинный радиатор, который монтируют в виде плинтуса. Его высота не превышает отметку в 15 см. В нижнюю часть стены монтируют длинный радиатор, который закрывают декоративной алюминиевой заглушкой. Систему подключают к центральному отоплению или котлу.
По сложности монтажа термоплинтус можно сравнить с теплыми полами. Только здесь нет цементной стяжки. Трубы разводят по нижней части пола. Они обогревают стены и периметр напольного покрытия. Подобную систему можно монтировать в квартире или на втором этаже дома, так как она практически не греет полы. Либо использовать термоплинтус вместе с другими активными или/и пассивными системами утепления бетонного пола под ламинат.
Устройство электрического теплого пола
Для укладки кабельного или выполненного в виде матов электрического теплого пола, также необходима стяжка или теплоотражающий слой поверх утеплителя.
Стяжка «плавающий пол» выполняется на предварительно подготовленное черновое основание деревянного пола. после укладки кабеля выполняется повторная заливка более тонким слоем. Допускается применение самовыравнивающей смеси – при таком устройстве пол готов к укладке чистового напольного покрытия.
Если стяжку устраивать не планируется, пространство между лагами заполняется утеплителем. Поверх него, в качестве базы для паркета или ламината применяется гипсоволоконный лист, либо фанера. А на отражающий слой монтируется кабель или кабельные маты с пониженной мощностью. Толщина подложки под ламинат выбирается минимальной, поскольку ее теплоизолирующие свойства снижают эффективность контура тёплого пола.
Пленочные (инфракрасные) модели отопительных матов укладываются непосредственно под чистовое покрытие, поверх чернового настила на лагах. Так же обязательно устройство теплоотражающего слоя (фольгированные пленки), для повышения теплоотдачи.
Плюсы и минусы электрического теплого пола
Преимуществом электрической системы отопления считаются:
- сравнительная быстрота и простота монтажа;
- равномерность нагрева по всей площади укладки.
Недостатки электрического теплого пола:
- риск пожара при коротком замыкании;
- высокая стоимость электричества;
- необходимость заземления.
В частном доме устройство электрического и водяного теплого пола сравнимо по монтажным затратам, поэтому домовладельцу следует делать выбор на основании собственных предпочтений и конкретных условий эксплуатации.
Работа с электрическим теплым полом
Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.
Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью
Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.
Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.
Выполняются работы в такой последовательности:
Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева.
Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами.
Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем.
Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя.
Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов).
По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля.
Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций
При укладке важно учесть общую мощность кабеля с упором на площадь его сечения
По завершению подключения производится тестирование системы
Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания.
Завершающим этапом работ является создание чистового пола и укладка основного покрытия.. Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.
Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.
Итог
В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.
Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.
Особенности монтажа
Деревянная система требует пристального соблюдения множества нюансов, знания технологических тонкостей
Принцип функционирования напольного отопления состоит в передаче тепловой энергии от теплоносителя к напольному покрытию. От поверхности тепло передается воздушным массам. Полной реализации подобных функций можно добиться, устроив бетонную стяжку. Натуральная древесина, наоборот, может ухудшать эффективность системы. Материал блокирует прохождение тепла вниз, но и наверх его отдает достаточно плохо.
Заливка стяжки на деревянный настил будет создавать слишком сильные нагрузки даже при высокой несущей способности балочных конструкций. Требуется внедрение усовершенствованных технологий.
В результате получается «легкий» теплый пол водяной (деревянный пол), состоящий из указанных конструктивных элементов:
- система труб;
- оцинкованный профнастил, отражатель, распределитель;
- балки;
- утеплитель (минеральная вата или пенополистирол, толщиной не менее 5 см, плотностью – 25 кг/м³;
- паро-, влагоизоляционный материал – специальные мембраны, пергамин;
- черновой пол;
- лента демпферная.
Деревянный дом и теплый пол
Наличие системы «теплый пол» обеспечит любое, в том числе, деревянное помещение равномерным прогревом, вероятным отсутствием батарей и, естественно, возможностью передвигаться по полу при любой погоде за окном хоть босиком, хоть ползком (что, скорее актуально для маленьких детей).
деревянная система водяного теплого пола
Теплый пол, где носитель тепла – вода, которая при нагревании двигается по уложенным под верхнее покрытие трубам, называется водяным теплым полом. Теоретически, трубы нужно класть на любую ровную поверхность, предварительно покрыв ее отражателем тепла, чтобы последнее уходило исключительно вверх.
Если возникает необходимость проведения конструкции этой системы на деревянные лаги, то нужно знать следующее:
- Заливать традиционной стяжкой, высота которой порядка 5 сантиметров, конструкцию, базирующуюся на деревянных лагах, нельзя. Дерево не выдержит вес бетона.
- Для укрепления основания системы «теплый пол», а именно лаг, нужно поверх них уложить листы тонкого металла (толщины в 2 миллиметра будет достаточно). При этом металл еще и послужит отражателем тепла.
- Если есть такая возможность, для того чтобы сделать теплый пол не только теплым, но еще и экономным, нужно будет каждый виток трубы, по которой должна циркулировать горячая вода, уложить непосредственно в лаги. При этом придется еще использовать теплоотражатели и изоляционные материалы.
При составлении схемы, стоит учитывать площадь пола, высоту потолков, а также, чем будет нагреваться система.
Деревянные настильные системы
Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.
В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.
Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:
- Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
- Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
- Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
- На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.
Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:
- «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
- Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
- Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: “Как сделать теплый пол в каркасном доме, какой вариант выбрать”). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.
Использование теплоотражающих пластин
Вне зависимости от того, какой способ укладки контура водяного отопления был выбран, существует проблема потери выделяемого тепла. Можно повысить эффективность системы и минимизировать возможные потери тепла.
Для этого водяной пол по деревянным лагам укладывается с использованием следующих элементов:
- отопительные трубы;
- теплоизоляционный слой толщиной не менее 10-15 сантиметров;
- каркас из лаг, установленных горизонтальным образом, а не вертикальным, как при стандартном способе монтажа. Таким образом, на лагах удобно размещать крылья теплоотражающих пластин. Причем каждая пластина имеет пазы, соответствующие диаметру укладываемых труб, что также облегчает монтаж отопительного контура.
