Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки

Устройство геотермальной отопительной системы

Геотермия (наука о тепловом состоянии Земли) сделала возможным практическое применение тепловой энергии, которую земная кора получает от раскаленной магмы в центре планеты.

Специально разработанный тепловой насос для отопления дома устанавливается на поверхности, а в грунте или на дне водоема монтируется теплообменник. Тепловая энергия «выкачивается» на поверхность и позволяет нагреть теплоноситель в контуре отопления дома или объекта нежилого назначения.

Как происходит процесс обогрева

Геотермальное отопление частного дома — экономически эффективный вариант. Если использовать энергию земли для отопления дома, то на каждый киловатт электроэнергии, необходимой для работы оборудования, приходится от 4 до 6 кВт полезной тепловой энергии, полученной из недр планеты.

В сравнении с функционированием кондиционера увидим, что при его эксплуатации на получение 1 кВт тепловой энергии требуется затратить более 1кВт электроэнергии. Это связано с неизбежными потерями на преобразование одной энергии в другую и т.д.

Отапливать жилой дом за счёт тепловой энергии земных недр очень выгодно, но период окупаемости оборудования и затрат на монтаж займет определенное время.

Использование тепла земли для отопления дома не требует установки традиционного котла для нагрева теплоносителя.

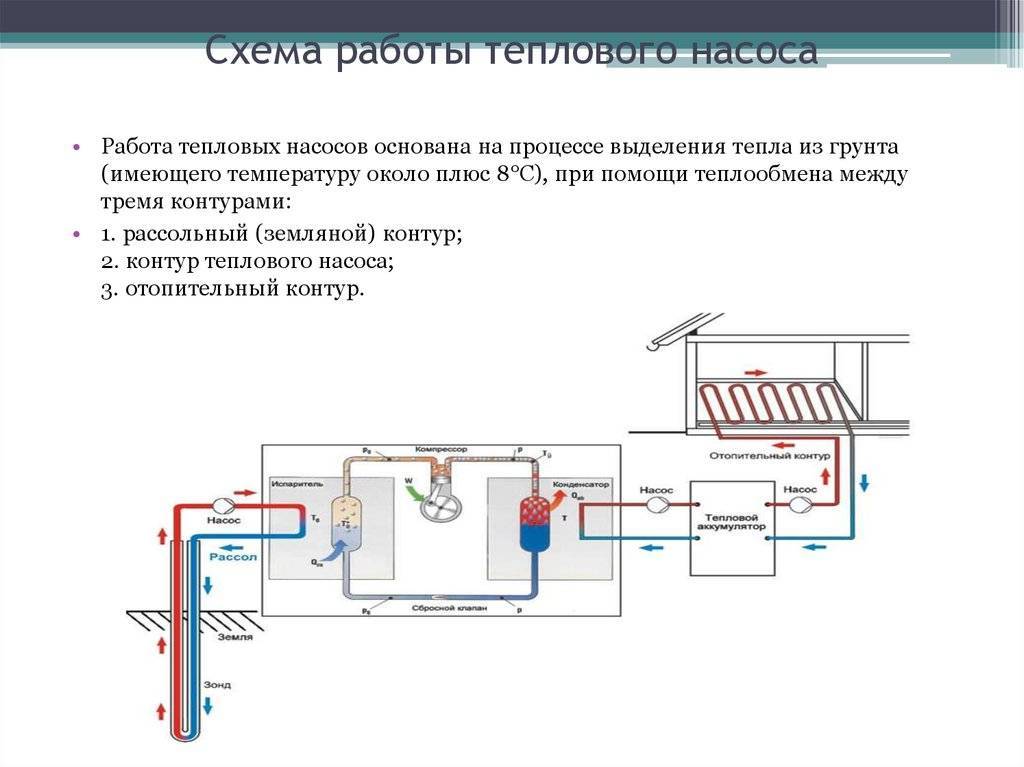

В данном случае система состоит из трех составляющих

• контур нагревания — геотермальный источник тепловой энергии;
• отопительный контур внутри дома — низкотемпературный радиаторный либо напольный;
• насосная станция — тепловой насос для перекачивания в отопительный контур тепловой энергии из контура нагревания в толще грунта или под водой.

Геотермальная система отопления может применяться также для обогрева теплиц, вспомогательных построек, воды в бассейне, садовых дорожек и т.д.

Из опыта эксплуатации сделанного своими руками теплового насоса

Как показала практика использования, производительность представленного варианта невелика: 2,6-2,8 кВт. Говорить о высокой эффективности данного теплового насоса не приходится: на площади 60 м2 при -5 oC на улице, сам он поддерживает +17oC. Но система считалась и монтировалась под котел — радиаторы, при входящей температуры +45oC, больше выдать просто не могут. Система в доме работала старая и количество радиаторов не увеличено, но пока в холода догревались печкой.

Если в конструкцию добавить регенеративный теплообменник, это повысит эффективность на 10-15%. Учитывая то, что затраты невелики, можно делать. Понадобиться две медные трубки по 1,5 метра. Одна диаметром 22 мм, вторая — 10 мм. На более тонкую для увеличения площади теплообмена, наматывается 4-х жильный проводник (длина 3-4 метра, диаметр 4 мм), концы его припаиваются к трубке, чтобы не разматывались. Трубка с намотанной проволокой аккуратно вставляется в трубку большего диаметра. Ее нужно установить между компрессором и испарителем. Доработка незначительная, но довольно ощутимо повышает эффективность. Правда, при определенных условиях небезопасная: в компрессор может попасть теплый фреон, что приведет к выходу его из строя.

Доработка схемы: можно добавить регенеративный теплообменник, что поднимет производительность примерно на 15-20%

Второй вариант повышения эффективности, более безопасный и не менее эффективный — встроить дополнительный теплообменник для подогрева воды или гликоля.

На что обратить внимание, если вы решили делать тепловой насос своими руками. Есть несколько вещей, о которых узнать можно только на опыте:

• • Пусковые токи конкретно этой установки были очень даже приличными. Не всегда ресурсов сети хватало для запуска установки. Потому, если делать серьезную установку, лучше брать трехфазный компрессор, и подводить, соответственно, трехфазный ввод. Да, недешево, но для стабильного старта однофазного компрессора требуется электронный стабилизатор приличной мощности, что тоже дешевым не назовешь.
  • Тепловой насос на готовой радиаторной системе не даст нормальной температуры в помещении. Они рассчитаны на другую температуру теплоносителей, которую эти установки, тем более самодельные, дать в состоянии крайне редко. Потому или модернизируйте систему (добавив как минимум столько же секций радиаторов), или устанавливайте водяные полы.
  • Если в колодце есть три кольца воды, это не значит, что дебет у него большой. Нужно знать, сколько он в состоянии давать воды при постоянном ее отборе.

Тепловой насос Френетта – принцип работы и возможность самостоятельного изготовления

Стремление вложить поменьше и получить побольше всегда было сильно в нашем народе. Не обошла стороной эта особенность и такую практичную область, как эффективное теплоснабжение.

Множество альтернативных установок было изобретено, но лишь единицы нашли реальное применение.

В последние несколько лет активно обсуждается конструкция американского изобретателя Eugene Frenette, который в 1977 оформил патент на тепловой насос.

Как утверждают многие интернет-издания, КПД этой чудо машины может достигать 1000%, но так ли это в действительности? Прежде, чем опровергнуть или доказать это, необходимо разобраться в особенностях конструкции теплового насоса Френетта.

Конструкция и принцип работы

Согласно информации из патента № US 4143639 A, выданного 22 августа 1977, в основе работы тепловой установки лежит практическое применение повышения температуры жидкости при ее интенсивном движении.

Конструкция состоит из 2-х цилиндров, установленных друг в друга. Меньший из них находится на валу, который проходит через всю конструкцию и имеет привод к двигателю.

Он также заполнен маслом, которое при вращении нагревается о стенки цилиндра. С помощью конвекции воздуха, проходящего через прослойку между цилиндрами передается тепловая энергия.

Вентилятор обеспечивает быстрый отток нагретых воздушных масс в помещение.

Судя по сообщениям в прессе, изобретатель неоднократно совершенствовал свою конструкцию. Самый распространенный и известный вариант показан на рисунке.

В новой конструкции был убран вентилятор и внутренний цилиндр. Вместо него на ось установлены стальные диски, которые многократно увеличивают площадь контакта с жидкостью.

Путем вращения достигается эффект нагрева масла, которое из-за возникшего вихревого потока начинает поступать в верхний патрубок и дальше по системе отопления.

• Закрытая циркуляция теплоносителя.
• Отсутствие теплообменника как такового.
• Энергия нагрева превышает в 10 раз мощность приводного двигателя, т.е. КПД – 1000%.

В качестве доказательства приводится совместная работа хабаровских ученых, которые долгие годы совершенствовали конструкцию теплового насоса Френетта.

В качестве основной емкости взята коническая конструкция, внутри которой располагаются диски. При их вращении жидкость начинает стремительное передвижение через отверстия, в результате чего создаются вакуумные зоны. Причем значение температуры в локальных граничных областях может достигать 10000°С.

В зависимости от скорости вращения, жидкость может переходить в следующие состояния:

Обороты двигателя/мин	Описание состоянии жидкости
7600-8000	Вода нагревается до 100°С
8000-10000	Образование пара
10000-13000	Парообразование с температурой 450°С
15000 и выше	Разложение воды на составляющие элементы (кислород и водород) с понижением температуры до -60°С

Звучит очень заманчиво. Тем более, что в сети Интернет можно найти как минимум 1 видеоролик, демонстрирующий рабочую модель теплового насоса Френетта, сделанного своими руками (смотрите в конце статьи).

Мощность двигателя

При увеличении площади контакта жидкости с дисками возрастает коэффициент сопротивления, что требует большей энергии для вращения вала. При средних оборотах стандартных электродвигателей 1000-1500 достичь эффекта нагрева воды без увеличения потребляемой энергии невозможно.

Частота вращения вала

Для третей схемы установки необходимая частота вращения вала должна быть не меньше 7000 об/мин. Такие параметры возможны лишь для специальных установок, которые изготавливаются под заказ. Финансовая целесообразность их закупки равна нулю.

Группа ученых из Хабаровска

Описание 3-е модели теплового насоса является лишь частичными выдержками из патента № RU2204089, выданного в ФГУ ФИПС 26 июля 2001г.

В нем упоминается лишь об увеличении эффективности получения горячей воды или пара для коммунальных или промышленных служб. О совершенствовании теплового насоса Френетта не говорится ничего, так же как и о показателях КПД выше 100%.

Интересным становится факт, что данный патент потерял свою силу из-за неуплаты взносов.

Применение для охладительных систем

Большим преимуществом термонасосов является то, что это оборудование может не только отапливать здание, но и охлаждать помещение.

Конструктивное решение возможности охлаждения зачастую интегрировано в теплонасос изначально, на этапе производства, и почти у всех изготовителей существую модели насосов, которые умеют кондиционировать дом (функция Natural Cooling).

Если насосное оборудование не имеет эту возможность, то его можно переделать. Для этого дополнительно потребуется смонтировать гидравлическую развязку, которая устанавливается вне насоса. Этот вариант не потребуют значительных капиталовложений.

Подавать генерируемый холод в здание можно различными способами. Такую функцию можно возложить на охлаждающие панели, устанавливаемые на поверхности стен, «холодный» теплый пол, отопительные радиаторы или фанкойл — агрегат, где в корпусе находится обдуваемый с помощью вентилятора теплообменник.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

• теплоноситель никак не соприкасается с воздухом в помещении;
• внутри герметичной системы трубопроводов давление выше атмосферного;
• расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
2. Трубы подачи и обратки располагают под наклоном.
3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
4. Давление внутри открытой системы отопления равно атмосферному.
5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

• на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
• подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Эффективность теплового насоса

Для оценки эффективности теплового насоса служит коэффициент преобразования m, равный отношению передаваемой насосом энергии, к энергии, используемой компрессором для работы всего устройства.

В современных системах тепловых насосов этот коэффициент равен 3 и более. Не вдаваясь в тонкости термодинамических процессов, отмечу, что существует взаимозависимость коэффициента преобразования от разности температуры во входном и выходном контурах теплового насоса. Чем больше перепад этих температур, тем ниже экономность расходуемой компрессором электроэнергии. Также и наоборот.

Кстати, именно поэтому выгоднее обогревать дом теплыми полами с температурой +25-+35оС, нежели обычными бытовыми радиаторами, разогретыми до +70-+90оС. В таких случаях коэффициент m достигает значений 4,5 и более.

Тепловой насос «вода — вода»

Одной из разновидностей геотермального источника тепла могут быть подземные воды. Они имеют постоянную температуру (от +7 С и выше), и в значительном количестве залегают на различных глубинах на территории РБ. По технологии, подземные воды поднимаются центробежным насосом из скважины и поступают на станцию тепломассообмена, где передают энергию антифризу нижнего контура теплового насоса. Эффективность работы данной системы зависит от уровня залегания грунтовых вод (в зависимости от глубины подъема, требуется определенная мощность помпы), расстояния от заборной скважины до станции обмена. Эта технология имеет один из самых высоких показателей COP, однако имеет ряд особенностей, ограничивающих ее применение.

Среди них:

• Отсутствие подземных вод, либо низкий уровень их залегания;
• Отсутствие постоянного дебета скважины, понижение статического и динамического уровней;
• Необходимость учитывать солевой состав и загрязненность (при не надлежащем качестве воды, происходит засорение теплообменника, снижаются показатели производительности)
• Необходимость устройства дренажного колодца для сброса значительных объемов отработавшей воды (от 2200 л/ч и более)

Как показывает практика, установка таких систем целесообразна, если в непосредственной близости имеется водоем или река. Отработавшую воду, также можно использовать в хозяйственных и промышленных целях, например, для полива, или организации искусственных водоемов.

Что качается качества заборной воды то, например, немецкий производитель альтернативных отопительных систем Stiebel Eltron рекомендует следующие параметры: общая доля железа и магния не более 0,5 мг/л, содержание хлоридов менее 300 мг/л, отсутствие осаждаемых веществ. При превышении этих параметров необходимо установка дополнительной системы очистки — станции подготовки и обессоливания, что повышает материалоемкость проекта.

ООО «Нова Грос» — Авторизованная монтажная организация Stiebel Eltron

Связаться с нами

Связаться с нами

3 Простейший агрегат

Наиболее дешевым самодельным устройством станет тепловой насос из кондиционера. Желательно приобрести модель, оснащенную реверсивным клапаном. Благодаря этому кондиционер может работать на обогрев. В противном случае придется дорабатывать контур хладагента

Также при выборе кондиционера следует обратить внимание на показатель производительности агрегата по холоду

Алгоритм изготовления простейшего теплонасоса имеет следующий вид:

Снимается верхний кожух аппарата и демонтируется внешняя теплообменная камера

На этом этапе необходимо проявить осторожность, чтобы не повредить трубки с хладагентом.
Затем нужно снять с вала наружную крыльчатку.
Изготавливается бак из металла. Его длина должна соответствовать размеру теплообменной камеры, а ширина будет на 100-150 мм больше.
Чтобы радиатор не обмерзал, предстоит увеличить его площадь

Для этого по краям устанавливаются дополнительные алюминиевые либо медные пластины, в зависимости от материала теплообменной камеры.
Модернизированный радиатор устанавливается в бак, который нужно затем закрыть герметичной крышкой.
На финальном этапе к штуцерам подключаются шланги отбора и подачи теплоносителя, подсоединяются циркуляционные насосы. После этого остается заполнить емкость и проверить ее на герметичность.

Преимущества и достоинства тепловых насосов

1

Экономичная эффективность. Принцип работы теплового насоса базируется не на производстве, а на переносе (транспортировке) тепловой энергии, то можно утверждать, что его КПД больше единицы. Что за чушь? — скажете Вы.В теме тепловых насосов фигурирует величина — коэффициент преобразования (трансформации) тепла (КПТ). Именно по этому параметру сравнивают между собой агрегаты подобного типа. Его физический смысл – показать отношение полученного количества теплоты к величине, затраченной для этого, энергии. К примеру, при КПТ = 4,8 затраченная насосом электроэнергия в 1кВт позволит получить с его помощью 4,8 кВт тепла безвозмездно, то есть даром от природы.

2

Универсальная повсеместность применения. Даже при отсутствии доступных линий электропередач работа компрессора теплового насоса может быть обеспечена дизельным приводом. А «природное» тепло есть в любом уголке планеты — тепловой насос «голодным» не останется.

Типичный компрессор холодильника- теплового насоса

3

Экологическая чистота использования. В тепловом насосе отсутствуют продукты горения, а его малое энергопотребление меньше «эксплуатирует» электростанции, косвенно снижая вредные выбросы от них. Хладагент, используемый в тепловых насосах, озонобезопасен и не содержит хлоруглеродов.

Внешний модуль теплового насоса «воздух-воздух»

4

Двунаправленный режим работы. Тепловой насос может в зимнее время обогревать помещение, а в летнее — охлаждать. Отобранную из помещения «теплоту» можно использовать эффективно, например, подогревать воду в бассейне или в системе ГВС.

Варианты режима работы теплового насоса

5

Безопасность эксплуатации. В принципе работы теплового насоса Вы не рассмотрите опасных процессов. Отсутствие открытого огня и вредных опасных для человека выделений, низкая температура теплоносителей делают тепловой насос «безобидным», но полезным бытовым прибором.

6

Полная автоматизация процесса отопления помещения.

Внешний воздушный контур теплового насоса

Технология монтажа

Сборка оборудования этого типа производится в несколько этапов:

• составляется проект;
• собираются коллекторные коммуникации;
• в систему устанавливается тепловой насос;
• монтируется оборудование внутри дома;
• производится заливка теплоносителя.

Далее рассмотрим, как установить тепловой насос под ключ своими руками пошагово.

Как составить проект

Прежде чем приступать к сборке коммуникаций этого типа, конечно же, следует произвести все необходимые расчеты. Работа внешней части системы должна быть полностью согласована с работой внутренней. Расчеты производятся в зависимости от выбранного типа оборудования. Для горизонтальных коллекторов они выполняются так:

• Определяется количество необходимого антифриза. При этом используется формула Vs = Qo·3600 / (1,05·3,7·t), где Qo — тепловая мощность источника, t — разность температур между подающей и обратной линией. Параметр Qo рассчитывается как разница между мощностью насоса и электромощностью, затрачиваемой на нагрев хладагента.
• Определяется необходимая длина коллектора. Формула расчета в этом случае выглядит так: L = Qo/q, где q — удельный теплосъем. Величина последнего показателя зависит от типа грунта на участке. Для глины, она, к примеру, составляет 20 Вт на п. м., для песка — 10 Вт и т. д.
• Определяется необходимая под укладку коллектора площадь участка. В данном случае расчет ведется по формуле A = L·da, где da — шаг укладки труб.

Мощность теплового насоса определяется приблизительно из расчета 70 Вт тепла на 1 м2 при высоте потолков в 2.7 м. Трубы коллектора обычно прокладывают на расстоянии 0.8 м друг от друга или чуть больше.

Как собрать тепловой насос

Стоит оборудование этого типа довольно-таки дорого. Конструкция же теплового насоса относительно проста. Поэтому сделать его можно попробовать и самостоятельно. Выполняется эта процедура примерно так:

• Приобретается компрессор (подойдет оборудование от кондиционера).
• Изготавливается корпус конденсатора. Для этого бачок из нержавейки на 100 л разрезается напополам.
• Изготавливается змеевик. Газовый или кислородный баллон обматывается медной трубкой от холодильника. Последнюю можно зафиксировать с помощью алюминиевых перфорированных уголков.
• Змеевик устанавливается в корпус, после чего последний запаивается.
• Из пластмассовой емкости 80 л изготавливается испаритель. В него монтируется змеевик из трубы ¾ дюйма.
• К испарителю подключаются водопроводные трубы для доставки и слива воды.
• Система заполняется хладагентом. Эту операцию стоит доверить специалисту. При неумелых действиях можно не только испортить собранное оборудование, но и получить травму.

Монтаж коллекторных коммуникаций

Технология установки внешнего контура системы отопления также зависит от ее разновидности. Для вертикального коллектора пробуриваются скважины глубиной 20-100 м. Под горизонтальный прорываются траншеи глубиной в 1.5 м. На следующем этапе производится укладка труб. Рядом с горизонтальным коллектором не должно расти деревьев, так как их корни могут повредить магистрали. Для сборки последних можно использовать полиэтиленовые трубы низкого давления.

Установка оборудования

Производится эта операция обычным образом. То есть в помещениях устанавливаются радиаторы отопления, проводятся магистрали и производится их подключение к котлу. На обратной трубе монтируются расширительный бак, фильтр и циркуляционный насос на байпасе. Можно также собрать и подключить к тепловому насосу систему «теплый пол». На заключительном этапе во внешний и внутренний контур заливается выбранный тип теплоносителя.

Как видите, смонтировать тепловой насос и коллектор можно и самостоятельно. Технологически процедура это не особенно сложная. Однако в отличие от других видов подобного оборудования, сборка такой системы даже горизонтального типа — операция физически довольно-таки трудоемкая. Скважины же для вертикальной пробурить самостоятельно без специального оборудования и вообще практически нереально. Поэтому, возможно, для выполнения расчетов и работ по сборке системы стоит все же нанять специалистов. Сегодня на рынке существуют компании, устанавливающие такое оборудование, как тепловой насос, под ключ.

Разновидности тепловых насосов

По типу используемого вида рассеянного тепла различают тепловые насосы:

• грунт-вода (используют закрытые грунтовые контуры или глубокие геотермальные зонды и водяную систему отопления помещения);
• вода-вода (используют открытые скважины для забора и сброса грунтовых вод — внешний контур не закольцованный, внутренняя система отопления — водяная);
• вода-воздух (использование внешних водяных контуров и системы отопления воздушного типа);
• тепловой насос воздух-воздух (использование рассеянного тепла внешних воздушных масс в комплекте с воздушной системой отопления дома).

Схема и принцип действия теплового насоса

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Из каких частей состоит тепловой насос

Исходя из конструкционных особенностей все семейство систем отопления с «тепловыми насосами» делится на три основных составных части:

• Внешний контур. Эта конструкция размещается либо в водоемах, либо непосредственно в толще земли и служит для сбора природного тепла недр земли.
• Сам тепловой насос. Это оборудование работает по принципу, обратному обычному бытовому холодильнику и передает в помещение тепло, накопленное землей или водой от предыдущего воздействия солнечной энергии.
• Внутренний контур. Это классическая система распределения тепла и горячей воды внутри жилища.
