Штробление стен под проводку — главное: правила, требования, инструменты

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.

Ручная циркулярная пила, угло-шлифовальная машинка (УШМ) или болгарка. Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
Перфоратор. Этот инструмент используется обычно на завершающей стадии — между двух проложенных штроб материал удаляют или зубилом, или перфоратором с лопаткой. Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.

Сначала делают параллельные канавки, затем середину удаляют
Дрель. Это не самый лучший способ, но лучше чем штробить вручную зубилом. По намеченной линии насверливают недалеко друг от друга ряд отверстий большого диаметра. Большой глубины тут не требуется — не более 20 мм, так что времени много не занимает. Полученную цепочку отверстий при помощи перфоратора или зубила и молотка превращают в канавку.

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Важно! Штробление всегда происходит с повышенными шумовыми эффектами. Весь дом будет слышать ваши работы, благодаря неизбежной вибрации стен

Поэтому такие работы следует проводить в будние дни с 10 до 17 часов. Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте.

Подготовка стен перед штроблением

Перед тем как штробить перфоратором, составляют план, в котором будут учтены:

пути прокладывания кабеля;
все розетки;
выключатели.

Чтобы грамотно распланировать, нужны определенные знания, только тогда можно правильно сделать штробы. Составляя план, необходимо помнить о том, что в конструкции стены уже имеются кабеля, которые обязательно обходят стороной. Перед тем, как штробить стенку перфоратором, на нее и потолок наносят разметку.

Ряд процессов предполагает использование инструментов:

карандаш и линейка;
уровень, лучше лазерный;
перфоратор;
детектор для проверки наличия в стене кабеля;
рабочие насадки: лопатки (пики), бур, коронки – они нужны для проделывания углубления под розетку.

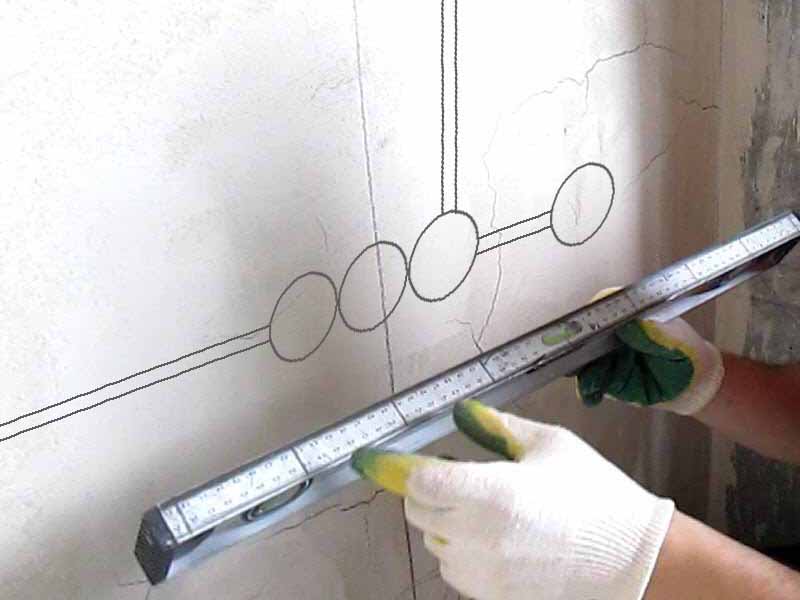

Перед штроблением делают разметку

Особенности штробы по различным материалам

Прорезание бороздок в стенах часто бывает необходимо при реконструкции жилых помещений, установке кондиционеров, водонагревательных баков, другой бытовой техники, требующей отдельной проводки.

Штробы в бетоне и кирпиче

Приступая к проделыванию бороздок в кирпиче, необходимо знать его вид, относится ли он к силикатному, гиперпрессованному или керамическому

Самый хрупкий — белый кирпич, при работе с ним необходима особая осторожность. При прокладке канавок в кирпиче целесообразно использовать штроборез, перфоратор или шлифовальную машину с дисками

По бетону применяют ударную дрель с победитовыми фрезами, перфоратор с напайкой из победита или угловую шлифмашину с алмазными дисками. В некоторых случаях возникает и необходимость в зубиле.

Работа с деревом и газобетоном

Древесина и газобетон относятся к самым податливым материалам. Отверстия в них легко поддаются долоту и стамеске. Правда на это уходит время. Гораздо проще бороздки проделать циркулярной пилой или фрезой.

Штробление гипсокартона

Обязательное условие проводки, проложенной под гипсокартоном, ее укладка в гофрированную оболочку. Это позволит избежать коротких замыканий и повреждения проводов саморезами.

При закладке проводов под бескаркасный гипсокартон в стене необходимо продолбить углубления, которые затем штукатурят.
При каркасном методе крепления гипсокартона, провода можно закрепить гипсовым клеем.

Штроба в кафельном полу

Для прорезания бороздок в кафеле пользуются болгаркой или штраборезом с алмазным диском. Перфоратор может повредить кафель, покрыть его трещинами.

Штробление стен под кондиционер

Канавки под кондиционер должны иметь глубину 50 миллиметров при ширине 60 миллиметров. Это связано с размерами утеплителя, электропроводов, отвода конденсата, уложенных в одну штробу.

Нюансы с несущими стенами

Согласно Приложению № 1 постановления правительства РФ № 508, пунктам 11.3 и 11.11 запрещено делать штробы в несущих стенах, чтобы избежать их повреждения. Для проведения работ оформляются документы равнозначные перепланировке.

Штробы по разным материалам

Необходимые материалы и инструменты

Для получения борозд в стенах из несгораемых структур выбирается комплект инструментов из списка:

слесарное или строительное зубило и молоток;
электрическая дрель или перфоратор;
угловая шлифовальная машина с набором абразивных дисков;
специальный электрический штроборез (или бороздодел).

Поскольку оборудование имеет высокую стоимость, то при проведении ремонта своими силами для поиска кабелей применяют индикаторную отвертку. Устройство позволяет найти проводку с глубиной залегания не более 15 мм и не реагирует на слаботочные магистрали и кабели с двойной изоляцией.

Зубило с молотком

Технология используется при выполнении коротких борозд или срочного ремонта. На стену наносят границы канала, а затем прорезают канавки зубилом, вручную регулируя глубину и интенсивность подачи инструмента. Методика не используется при резке кирпичных перегородок, ударные нагрузки нарушают монолитность кладки и вызывают частичное или полное обрушение стены.

Зубило с дрелью

Для получения борозды необходимо высверлить ряд отверстий диаметром 10-30 мм (в соответствии с шириной паза) с шагом 15-20 мм, расположенных вдоль линии штробы. Оставшиеся перемычки выбивают зубилом, полученный канал имеет неровные кромки и неравномерную глубину. Недостатками технологии являются низкая производительность труда, невозможность выполнения борозд в кирпичных стенах и большое количество пыли и грязи, выбрасываемых в помещение инструментом.

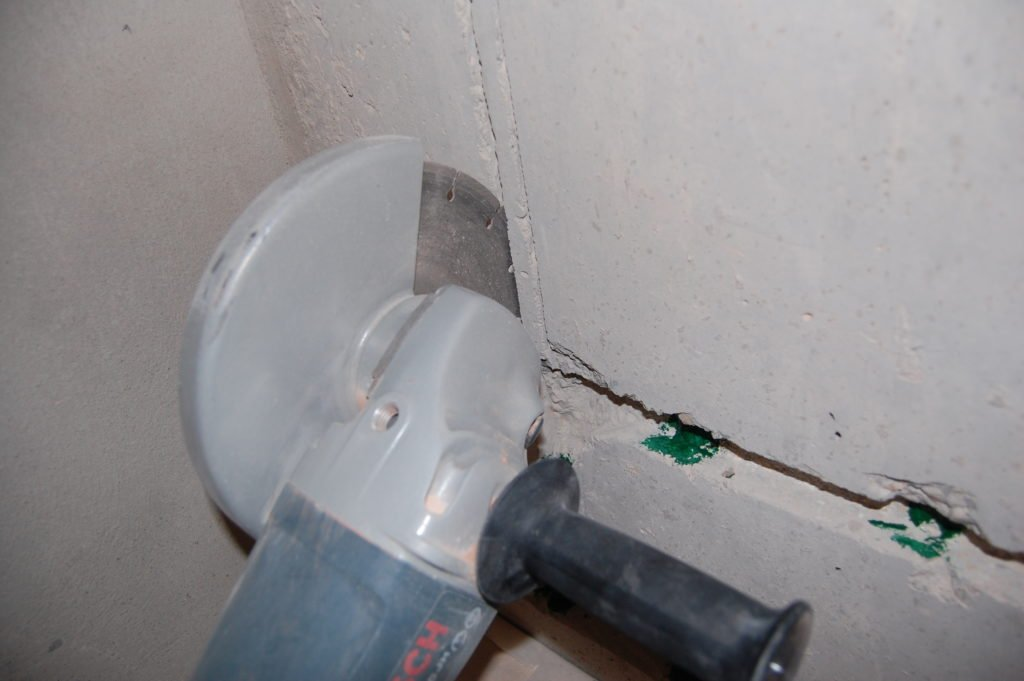

Болгарка

Угловая шлифовальная машина с абразивным кругом позволяет резать различные строительные материалы и не создает ударных нагрузок на перегородки. После выполнения параллельных надрезов центральную часть выбивают зубилом. Недостатками методики являются шумность, пыль, которая попадает в помещение, неравномерность глубины резки и риск срыва инструмента. Некоторые мастера дорабатывают оборудование, устанавливая двойной круг и защитный щиток с патрубком для подсоединения гибкого шланга пылесоса.

Перфоратор

Для резки борозд в патрон перфоратора устанавливают специальную насадку (например, бур или лопатку) из высокопрочной стали. Затем мастер проходит инструментом вдоль линий разметки, но полученные пазы имеют неравномерное сечение. Для повышения качества работ необходимо предварительно высверлить отверстия, а затем выбить перемычки лопаткой.

Штроборез

Самое высокое качество резки борозд под электропроводку достигается при использовании специального инструмента с электрическим приводом и окном для удаления пыли строительным пылесосом. Оборудование оснащено эргономичными рукоятками и визиром, позволяющим прокладывать канавки по намеченным линиям. В конструкции штробореза предусмотрены регуляторы для изменения глубины и ширины паза. После резки необходимо выбить центральную часть борозды тонким зубилом, канавки имеют ровные кромки и корректную геометрическую форму.

Болгарка с перфоратором

Поскольку специальный инструмент отличается высокой ценой (от 5,5 тыс. руб. за бюджетные модели китайского производства), то для ремонта используют комплект из угловой шлифовальной машинки и перфоратора. После разметки стен прорезают канавки необходимой толщины и глубины, а затем удаляют материал стальной лопаткой, зажатой в патрон перфоратора.

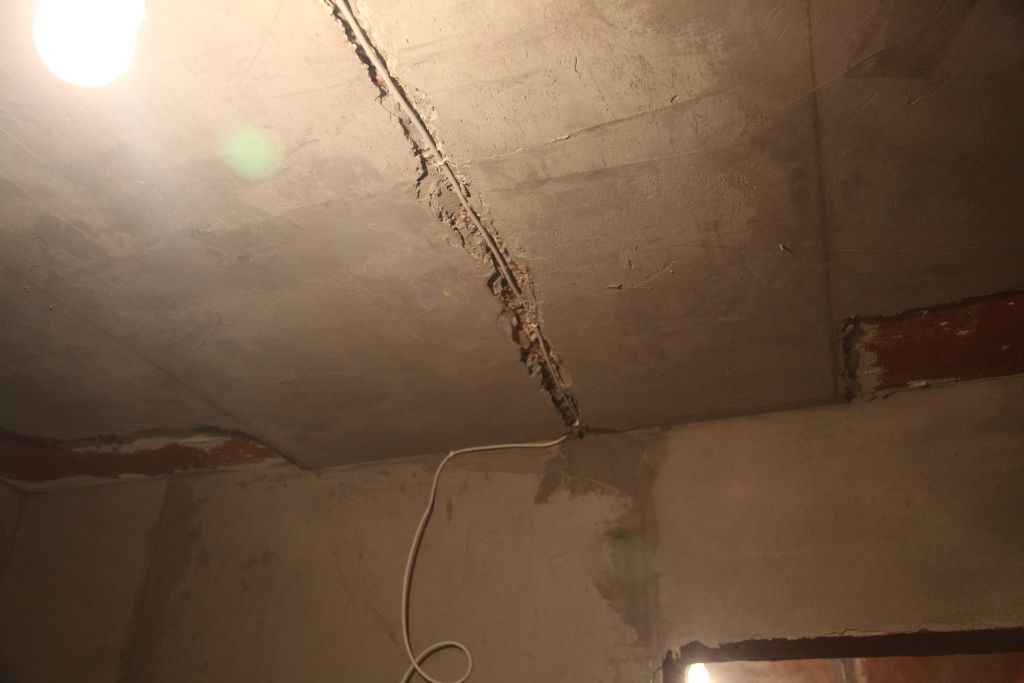

Нанесение разметки на потолках

На потолок прямые линии можно нанести первым или третьим способом, использовать уровень на потолке не имеет смысла. Особенность разметки на потолках заключается в определении центральной точки на прямоугольной поверхности помещения. Для этого проводят две прямые линии между углами по диагонали, точка их пересечения является центром, местом для установки осветительного прибора.

Нанесение разметки на потолках для штробления

Если в качестве потолка положены полые плиты, необходимость штробления отпадает. Провода протягиваются до нужной точки, где просверлено отверстие, через продольные полости внутри плиты.

Необходимый инструмент

При выборе инструмента для штробления стен необходимо ориентироваться на объемы работ и имеющиеся навыки. Ниже рассмотрим основные виды применяемой техники.

Зубило и молоток

Наиболее простой инструмент, который должен быть в арсенале мужчины — долото (зубило) и молоток. Такой вариант подойдет при штроблении в мягком материале, к примеру, штукатурке или пеноблоке.

Для создания штробы ставьте край зубила к разметке, а после этого ударьте молотком для более глубокого проникновения. При использовании ножовки можно получить более ровные линии.

Преимущества:

Отсутствие затрат на покупку дорогостоящего оборудования.
Быстрый перенес розетки или добавление нескольких приборов.
Наличие инструмента под рукой.

Недостатки:

Неудобство выполнения работ.
Продолжительность процесса.
Кривые штробы на выходе. Получение ровных линий почти невозможно.
Сложности при штроблении в кирпичных или бетонных стенах.

Дрель

У многих мужчин в хозяйстве имеется обычная дрель. Ее можно использовать для штробления в разных поверхностях, в том числе в бетоне.

Общий алгоритм действий следующий:

Сделайте разметку на поверхности.
Выберите подходящее для дрели сверло (материал — победит), диаметр — 8-10 мм.
Высверлите отверстия по линии проводки на расстоянии 5-10 мм между собой. Держите дрель таким образом, чтобы сверло входило в стену строго перпендикулярно. В ином случае высок риск его повреждения.

При штроблении бетонной стены установите минимальную скорость вращения, чтобы избежать перегрева сверла. Периодически давайте отдыхать инструменту и охлаждайте сверло в холодной воде.

С помощью молотка и зубила выбейте промежутки.

Рассмотренная технология позволяет сделать штробы на малом и среднем расстоянии. Для создания электропроводки во всей комнате или доме такой вариант не подходит.

Плюсы:

Большая скорость работы в сравнении с зубилом и молотком.
Отсутствие большой пыли.
Доступность инструмента.

Минусы:

Метод не подходит при необходимости прокладки проводки во всей квартире / доме.
Штроба получается кривой с острыми углами.
Промежутки приходится пробивать с помощью зубила и молотка.

Перфоратор

При наличии перфоратора можно ускорить процесс и избежать применение ручного инструмента.

Алгоритм изготовления штробы проходит в два этапа — высверливание отверстий на расстоянии 10-15 мм по линии прокладки проводов с последующей заменой насадки (устанавливается специальная лопатка) и удалением перегородок.

Преимущества:

Высокая скорость работы.
Сравнительная доступность инструмента.

Недостатки:

Сделать ровную бороздку почти невозможно.
Необходимо использовать разные насадки.

Болгарка

Еще один вариант — применение угловой шлифмашинки, с помощью которой можно сделать штробу в разных типах стен (в том числе в бетонных).

Для большей эффективности в инструмент необходимо вставить турбо-алмазный или алмазный диск.

Работа выполняется в три этапа. Сначала выполняется разметка. На следующим этапе с помощью болгарки делается две параллельные линии. На завершающем этапе применяется перфоратор для выбивания центральной линии.

Плюсы:

Высокая скорость работ.
Ровность и аккуратность готовых штроб.

Минусы:

Работа сопровождается огромными объемами пыли, поэтому защита глаз и дыхательных путей обязательна.
Необходимо дополнительно работать перфоратором.
Рекомендуется вынести всю технику и мебель из комнаты.

Чтобы хотя бы частично уменьшить объем пыли, можно использовать специальный пылесос (строительный, промышленный). В этом случае работу должны выполнять два человека: один делает штробу, а второй — держит шланг возле места воздействия на стену.

Еще один вариант — намочить поверхность водой, но в таком случае высок риск затопления соседей.

Штроборез

Это оптимизированный вариант угловой шлифмашинки, оборудованный двумя параллельно расположенными дисками и платформой (упирается в стену).

Для защиты помещения от распространения пыли к кожуху можно подключить пылесос (строительный, промышленный).

Преимущества:

Высокая скорость работы.
Ровные штробы на выходе в стенах из любого материала.
Отсутствие пыли.
Сравнительно небольшой шум.
Точная ровность краев.

Минусы:

Стоимость оборудования. Для одноразовой работы штроборез лучше взять напрокат.

Дополнительно потребуется и другой инструмент, помогающий штробить стен под проводку — уровень (лучше лазерный), карандаш и рулетка.

Выбор инструмента для работы

Все мастера в курсе, что хорошее орудие труда — синоним качественной работы. Штробление стен под проводку не исключение. Поэтому определение наиболее подходящего, удобного и эффективного, инструмента — половина дела. Кандидаты представлены в определенном порядке: сначала идут наиболее трудозатратные варианты, последние «монстры» — самые легкие.
