Преимущества от установки газгольдера
Если сравнить автономное газовое отопление с электрическими системами или обогревом с использованием жидкостных котлов, то итоговая сумма месячной оплаты будет в разы меньше.

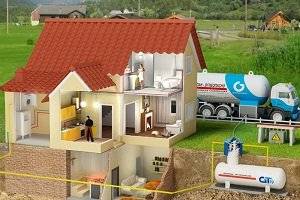

Установив на своем участке газгольдер, хозяин загородного владения получит следующие преимущества:
- Гарантию бесперебойной и безопасной работы системы отопления, подтвержденную соответствующими сертификатами.
- Сам будет открывать и заканчивать отопительный сезон, самостоятельно регулируя подачу голубого топлива с учетом потребности в нем.
- Будет заправлять газгольдер максимум дважды в год, что намного меньше по сравнению с большинством других видов топлива.
Насколько часто придется заправлять резервуар, зависит от скорости расходования газа и вместимости самого газгольдера. Выбирая этот важный узел автономной газификации, следует исходить не только из интенсивности расхода газа, но из экономической целесообразности в каждом конкретном случае. Бывает, что выгодна более частая заправка за меньшую сумму, чем затраты сразу за большое количество топлива, что может оказаться непосильным для бюджета.
Чтобы обеспечить эффективное отопление, нужно правильно подобрать газгольдер и своевременно выполнять его заправку, не дожидаясь пока он опустеет до критического уровня
Для снабжения дома топливом без перебоев, нужно пополнять его запасы, когда в газгольдере остается максимум 25% сжиженного газа. При этом, если принять к учету тот факт, что в период февраль – июнь обычно падают объемы потребление газа и цена на его доставку снижается, то можно еще и сэкономить.
От времени года зависит и состав газа. В конце осени и к окончанию зимнего периода поставщики осуществляют заправку «зимним» видом газа. Он имеет оптимальное процентное соотношение между количеством пропана и бутана в голубом топливе, способствующее максимальной испаряемости углеводородов.
Это актуально для загородных домов, где проживают постоянно. Для владений, предназначенных для летнего отдыха, где газ нужен только для того, чтобы приготовить еду и помыться под душем, пополнять газгольдер можно летом.
Стоимость работ в регионах
Затраты на газоснабжение частного дома нередко зависят от его местонахождения. Наибольшую сумму выложат домовладельцы Московской области и проживающие вблизи г. Москва – 400000-700000 р. Для собственников жилья в Ленинградской области она будет порядка 300000 р. В Нижегородской около 150000-200000 р.
Меньше других заплатят жители европейской части РФ, где ввод на участок газовой линии обойдется в 70000-120000 р. В восточных регионах, где газопроводные коммуникации развиты слабо, а промышленных центров, в сравнении с западными областями, не так много, цена будет аналогичной. В Новосибирской области – от 200000 р.
Меньше всего газовая сеть развита в регионах Дальнего Востока, поэтому даже относящиеся к первой категории местные владельцы участков затратят 200000-250000 руб. Дополнительной статьей расхода будет проводка газовой магистрали под автотрассами. Ведь в этом случае приходится прибегать к горизонтально-направленному бурению.
Категории газифицируемых объектов
Согласно Постановления №1314 Правительства России домовладельцам необходимо выяснить, сколько стоит сейчас провести в их дома газ через обращение в региональную службу газораспределения.
Прежде всего, расходы домохозяйства на технологическое подключение зависят от объема работ по газификации. В связи с этим определено три категории капитальных объектов.
Первая категория объектов. В первой категории состоят частные домохозяйства, общее потребление природного газа в которых не выше 5 м³/ч.
К ним приравниваются предприятия малого бизнеса, технологическое оборудование которых потребляет не более 15 м³/ч смеси пропана с бутаном. Т.е. наименьшая плата за подключение к газораспределительной сети взимается с коттеджей площадью менее 300 м² и малых предприятий из коммунально-бытовой области.
Выполнение монтажных работ по подводке газопроводной нитки завершится у границы участка. Разводка газовой трубы по потребляющему оборудованию домохозяйства на его территории выполняется по отдельному проекту
Возможный объем работ по прокладке присоединительных газовых коммуникаций к домохозяйству первой категории ограничен:
- наибольшая дистанция от магистрального газораспределителя до потребляющего газ оборудования – менее 200 м;
- давление газа в газоснабжающем источнике – до 0,3 МПа.
Помимо этого прокладка вводных газопроводов производится без построения пунктов редуцирования (снижения давления) магистрального природного газа.
Плата за подключение газопровода для объектов первой категории составляет 20 000-50 000 рублей (п.8 приложения к приказу ФСТ РФ №101-э/3 от 28.04.2014 г.). Точная цена определяется местной ГРО согласно условий на данной территории, но не может превысить 50 000 руб.
Вторая категория объектов. В числе объектов второй категории состоят домохозяйства, подключение которых требует распределяющих газопроводов и/или создания пунктов редуцирования магистрального газа. Их ориентировочное потребление газа выше нормы объектов первой категории, требуется более высокое давление газоснабжения (т.е. 0,6 МПа и более) и т.п.
Соответствие стоимости подключения по первой категории наблюдается, если ввод трубопровода выполняется в газомагистраль низкого давления. Если же понадобится редуцирование газа – цена подключения превысит 50 тыс. руб.
В частном жилищном секторе объекты, подпадающие под вторую категорию, обычно имеют площадь свыше 300 м². Для их газификации применяются стандартизованные тарифные ставки, рассчитываемые по разработанной ФСТ РФ методике (приложение к приказу №101-э/3 от 28.04.2014 г.).
Надо отметить, что заявителям объемов потребления природного или искусственного газа от 300 м³/ч и выше требуется согласовывать подключения газа с ГРО, имеющей технологическую связь с газопроводом исполнителя.
Утверждение сумм тарифов за подключение газа к домохозяйствам второй категории производит местный орган исполнительной власти РЭК (т.е. региональная энергетическая комиссия).
Третья категория объектов. К объектам капстроительства третьей категории принадлежат хозяйства, нуждающиеся в индивидуальном проекте газификации. Для них сумма определяется по проектно-сметной документации, предварительно прошедшей экспертизу.
Размер расходов на газификацию для домовладений третьей категории устанавливается РЭК, относящейся к местоположению подключаемого к магистральному газу хозяйства.
Расценки на пробрасывание газопровода по участку от пограничного ввода у разных компаний неодинаковы. Однако стоит учесть потребность многочисленных согласований газового проекта. С опытным предприятием-исполнителем полноценная газификация произойдет быстрее
Характерными признаками объектов заявителей, нуждающихся в газификации, считаются следующие условия:
- плановый расход природного газа от 500 м³/ч;
- работы по присоединению к газовой магистрали требуют выведения трубопровода через территории лесфонда, по скальным грунтам, болотам и водным препятствиям;
- работы по монтажу газопровода требуют прохода через препятствия, вынуждающие применять горизонтально-направленное бурение.
Т.е. по правительственному Постановлению №1314 жестких расценок на технологическое присоединение заявителей к газовой сети фактически нет. Стоимость газификационных работ зависит от ряда условий, определяющих ее размер в рамках соответствующих методик ФСТ РФ.
Все мини-решения — компромиссы
Мини-варианты автономной газификации выручают, когда очевидны выгода и комфорт газового отопления. Однако у владельца нет необходимости или возможности ставить подземную емкость.
Проще всего начать пользоваться газовыми баллонами. Их мощности и объема хватит на дачу до 100 квадратов. Но в сильные морозы они не вытянут котел от 30 кВт.
Наземные мини-газгольдеры хороши всем, если вам хватит объемов топлива. Также вы должны ответственно подойти к обогреву нежных к заморозкам резервуаров.
Мобильный газгольдер удобно установить и подключить, но придется часто ездить на заправку. Это не очень стыкуется с современным пониманием комфортной загородной жизни.
В итоге природный газ — идеальный способ отопления для дома от 150-200 кв. м с круглогодичным проживанием. Если магистрали нет, горизонтальный подземный газгольдер остается единственным аналогом по удобству без компромиссов.
Добрый вечер дорогие читатели, представляю вам наш исполненый проект в 2014 году.Установка газгольдеров.Мой расчет, согласование с заказчиком, закупка, доставка, монтаж моей команды! Рытье котлована доверили спецам из ближнего зарубежья.Газгольдеры на 5000 л, 3,500 л…Вы не найдете газгольдеров с более длительным сроком эксплуатации продукция прослужит вам и вашему дому более 50 лет;Лучшие на сегодняшний день газгольдеры (производитель скрыт)Уникальный подход: полная сборка и комплектация на заводе-изготовителе в России, Италии ; никаких сборочно-разборочных работ на объекте;Обоснованность качества – вся продукция сертифицирована и прошла специальные испытания; соответствие всем строительным стандартам (европейским и российским);Уникальная защита под землёй благодаря уникальному, запатентованному семикомпонентному полимерному мешку «Marsupio»;Объём резервуаров подбирается индивидуально, исходя из предполагаемой интенсивности потребления газа (любой необходимый объём можно получить каскадным соединением газгольдеров), тем самым вы получаете индивидуальную газификацию;Удобство в эксплуатации – обслуживание вертикальных газгольдеров сводится к минимуму: заправке и периодическому контролю состояния редукторов (продувке редукторов и удалению влаги);Запатентованная технология изготовления двустенного (колба в колбе) газгольдера, благодаря которой ёмкости не страшна наружная и внутренняя коррозия;
Возможность использования практически в любой климатической зоне страны даже в период суровых зим: рабочий диапазон температур для вертикальных газгольдеров – от -40 до +50°С (это единственный газгольдер, у которого данный температурный параметр выбит на пластине паспортных данных).
Автономное газоснабжение — это идеальный вариант обеспечить себя на даче горячей водой, отоплением и газовым оборудованием в том случае, если подключение к центральной газовой магистрали невозможно по каким то причинам.
Отопление дома с помощью газового оборудования намного дешевле, нежели обеспечение тепла с помощью электричества.
Стоит заметить, что установка автономного газоснабжения для загородного дома обойдется недешево. Именно поэтому, перед покупкой газгольдера прочитайте отзывы о том, как его лучше устанавливать и использовать.
Сравнение всех плюсов и минусов
Среди достоинств газгольдерного отопления числятся:
- Полная автономность отопительной системы (пока есть газ).
- Длительный срок службы газгольдера – 30 лет не предел.
- Экологичность и отсутствие гари с сажей.
- Минимум времени на монтаж и подключение (пары дней для работ «под ключ» опытным монтажникам хватает с избытком).
- Отсутствие согласований и необходимости ждать подсоединения к газовой магистрали.
- Безопасность при условии правильной эксплуатации.
- Бесшумность работы газгольдерного оборудования.
В сравнении с дизельным топливом и электричеством, отопление частного дома газом из газгольдера более экономично. А у угля и дров СУГ сильно выигрывает по экологичности.
Покупать б/у газгольдер нельзя ни в коем случае. Металл находящегося в земле резервуара постепенно коррозирует, гарантию от утечки газа из уже использовавшегося бака никто не даст
На заводе газгольдерные баки испытываются при давлениях до 25 атм. При этом на них ставятся предохранительные клапана, рассчитанные на срабатывание при 15–16 атм. А сжиженный газ внутри газгольдера создает давление всего 4–6 атм.
Рассматриваемое оборудование полностью безопасно на разрыв. Надо лишь следить, чтобы пропан с бутаном не просачивались через запорную арматуру и не скапливались поблизости до образования опасной концентрации.
Недостатки у отопления газгольдером следующие:
- Высокая стоимость первоначальных затрат.
- Наличие на приусадебном участке возле дома потенциально взрывоопасной зоны.
- Резкий «газовый» запах при заправке резервуара.
- Необходимость минимум раз в год производить откачку из емкости и утилизацию неиспарившегося конденсата.
- Риск получения некачественного газа при обращении к непроверенному поставщику.
- В силу малой распространенности газгольдеров отсутствие во всех регионах России компетентных монтажников и специалистов для правильного обслуживания данного оборудования.
- Подверженность резервуара для СУГ к коррозии из-за воздействия на металл конденсата внутри и грунтовых вод снаружи.
Еще один немаловажный момент – для дома в 200 м2 потребуется горизонтальный цилиндрический газгольдер объемом порядка 3000 литров. Под него понадобится отвести участок размером в районе 2х3 метра. Плюс рядом еще нужно свободное место под машину с СУГ на время заправки емкости.
Если возле коттеджа всего 3–4 сотки придомовой территории, то выделить на них даже маленький клочок земли под газгольдерное оборудование будет сложно.
Если заливать в газгольдер пропан-бутановую смесь плохого качества, то срок его службы сильно сократится. Покупать СУГ следует только у проверенных поставщиков
Чтобы газгольдер прослужил как можно дольше, его рекомендуется оснащать электрохимической защитой активной либо пассивной. Такие системы замедляют коррозию и вполне оправдывают затраты на них.
Порядок установки
Процедура установки и пуска в эксплуатацию газгольдера для дома или дачи состоит из следующих этапов:
- подготовительного, включающего проектирование системы и покупку оборудования;
- подключения газопотребляющего оборудования.
Правовые вопросы
Газгольдер необходимо регистрировать в газовом хозяйстве
Регистрации в надзорных органах подлежат ёмкости для хранения газов больше 100 литров. Газгольдер не бывает меньше 450 литров. Однако требования о регистрации и постановке на учёт касаются только юридических лиц и индивидуальных предпринимателей.
Проектирование и покупка оборудования
Составление проекта лучше поручить организации, имеющей лицензию на данный вид деятельности. Точно рассчитать параметры оборудования и составить безопасную схему газификации частного дома по силам только высококвалифицированным специалистам.
На основании спецификации проводится подбор и закупка оборудования. Стоит отдать предпочтение крупным компаниям — аппаратура у них дешевле, гарантийного ремонта добиться проще, чем у мелких фирм-однодневок.
Расчёт объёма газгольдера
Для дома площадью 100 кв. м. нужна емкость 2500 л
Потребление газовой смеси не постоянно в течение года и зависит от уличной температуры, способа монтажа газгольдера, индивидуальных предпочтений по уровню комфортной температуры в комнатах и подсобных помещениях, качества утепления строительных конструкций.
По статистике, собранной эксплуатирующим индивидуальные газоснабжающие системы организаций, в среднем только для отопления одного квадратного метра дома в среднем расходуется около 25 литров газа в год.
Для жилья площадью 100 м2 понадобится ёмкость на 2500 литров. С учётом работы газовой плиты и нагревателя воды в тёплое время года следует делать запас 10%. Учитывают возможные экстремально низкие температуры, когда топлива потребуется больше. Следовательно, необходимо приобретать газгольдер на 3000 литров, если проводить заправку 1 раз в год.
Расчёты приблизительные для всей страны, точные цифры лучше узнать у соседей, пользующихся подобным оборудованием, или в местных специализированных организациях.
Требования к размещению
Место для монтажа газгольдера на участке выбирают исходя из требований СНиП и правил пожарной безопасности.
Основные правила:
- необходимо организовать подъезд с твёрдым покрытием для заправщика и пожарных автомобилей;
- фундамент выполняют из готовых железобетонных плит или заливают армированным бетоном толщиной не менее 16 см.;
- до открытых водоёмов расстояние должно быть не менее 50 м;
- до элементов инфраструктуры и соседних участков не менее 10 м при объёме газгольдера до 10 м3 и 20 м при ёмкости больше 20 м3;
Над газгольдером не должны располагаться хозяйственные постройки.
Организовывать лужайки с поливом нельзя из-за повышенной коррозии подземных частей.
Особенности монтажа
Правила монтажа газгольдера
Для правильного монтажа следует изучить документы:
- СП 62.13330.2011;
- СП 42-103-2003;
- СП 31-106-2002;
- ПБ 03-576-03;
- Федеральный закон РФ N 123-ФЗ.
Изучить все правила и соблюсти требования самостоятельно – трудно решаемая задача. Установить газгольдер и проводить дальнейшее обслуживание поручают специализированной организации.
При авариях и пожарах может пострадать имущество, в том числе у соседей.
Для монтажа газгольдера обязательно предусматривают крепление к бетонному основанию. Для наружных систем это обеспечит устойчивость конструкции и снизит риск опрокидывания при сильных ветрах. Подземные резервуары также обязательно крепят к подушке. В противном случае при появлении грунтовых вод ёмкость всплывёт, разрушив трубопроводы.
Монтаж подводящих труб осуществляют на глубине не менее 1,5 м, а уклон не должен превышать 1%. Обязательна установка сборника конденсата с возможностью его очистки.
Верхняя точка резервуара должна находиться не менее чем на 60 см ниже уровня грунта. Управляющую, запорную, предохранительную арматуру монтируют выше уровня земли.
Основные статьи расходов
Газифицирование дома удовольствие недешевое, в общую стоимость входит:
- Подготовка документации. На этом этапе оплачивают различные госпошлины.
- Проектирование, в котором многое зависит от сложности работы и разводки самого газопровода. В районе 1000 руб. за погонный метр.
- Врезка в магистраль. К первой категории с наименьшей платой относят частные домохозяйства, потребляющие газ в объемах до 5 м3 /ч, площадью менее 300 м2. А также предприятия малого бизнеса, если потребности их технологического оборудования не превышают 15 м3 /ч. В этих случаях, согласно п. 8 приказа ФСТ РФ №101-э/3 от 28. 04. 2014 г., плата за подключение составляет 20000-50000 руб. Окончательную цену определяют местные ГРО (газораспределяющие организации) исходя из условий данной территории, но она не должна превышать 50000 руб.
- Потребляющее оборудование – котел, печь или поверхность, прочее. Внесение их в проект и подключение тоже стоит денег. Плюс цена газового котла, в зависимости от мощности она составляет 17000-40000 руб., и современных биметаллических радиаторов 3000-7000 руб.
Вариант автономной газификации самый дорогой, поскольку за газгольдер придется доплатить 60000 р.
В большинстве случаев газораспределительная организация отвечает за подвод линии к участку. А проектирование и подключение внутренних сетей осуществляет за отдельную плату.
Правила подключения газа к частному домовладению
Подключение к системе газификации всегда требовало соблюдение определённого порядка. Основным условием было наличие и установка в жилом доме газового оборудования в соответствии с требованиями, установленными нормативными актами.
Подводить газ к жилым домам будут только при выполнении следующих требований:
- Газовые котлы (не более двух) можно размещать исключительно в подвальном или цокольном этаже.
- В помещении, где находятся котлы, должны быть установлены стеклопакеты при условии, что их легко можно выбить в случае такой необходимости.
- Обязательное оснащение жилого дома приборами контроля давления, температуры и счётчиками учёта расхода газа.
- Газовое оборудование должно быть приобретено у производителя, имеющего специальный сертификат, с приложением подтверждающих документов.
- Шланги соединения газового оборудования (длиной не более 1,5 м) должны быть выполнены из материала, позволяющего подавать газ в дом безопасно.
- Расстояние от плиты до противоположной стены должно быть не менее 1 м. Обязательным условием является оснащение плиты системой «Газ-контроль»; между шлангом и краном обязательно устанавливается диэлектрическая муфта от блуждающего тока.
- Если газплита размещена под навесом, то горелки нужно защитить от задувания ветром.
Выдвигаются свои требования и к кухонному помещению:
- Высота потолков — не менее 2,2 м.
- Объём: не менее 8 м³ для двухкомфорочной плиты, не менее 12 м³ для трёхкомфорочной и не менее 15 м³ для плиты с 4 конфорками.
- Обязательно наличие в кухонном помещении: окна, зазора под дверью и вытяжного вентиляционного канала.
Заправка газгольдера
Этим должны заниматься соответствующие специалисты. Процесс включает в себя определенные этапы:
- выполняется проверка показаний счетчиков либо их обнуление, чтобы уточнить точное количество заправленного газа;
- подключаются магистрали и системы заправщика;
- подача выполняется двумя способами – газ перекачивается насосными установками или перемещается под давлением, созданным компрессором;
- система продувается сжатым воздухом, чтобы удалить остатки газа;
- демонтируется оборудование газового заправщика.
Хранилище с учетом собственного объема и выбранного для заправки способа может наполняться от тридцати минут до нескольких часов. Во время процесса необходимо соблюдать определенные правила безопасности:
- колеса заправочной техники фиксируются специальными башмаками;
- цистерна обязательно заземляется;
- обслуживающий заправку персонал должен работать в специальной одежде;
- заправочные работы в ночное время и при грозе запрещены;
- оборудование должно находиться под постоянным контролем.
Чтобы удалить конденсат из цистерны с целью увеличения ее рабочего объема, специалисты заправки могут выполнить дополнительные работы.
Как распознать некачественную установку
Чтобы не пришлось вкладывать дополнительные средства в автономную систему газификации своего дома из-за некачественно выполненной подрядчиком работы, нужно обратить внимание на несколько важных моментов. Бывает, что подрядчик при монтаже газгольдера отечественного производства, выполненного из стали со слабыми антикоррозионными характеристиками, устанавливает пассивную защиту или вообще собирается упустить этот момент
В этом случае нужно проявить настойчивость и заставить его установить активную катодную систему защиты независимо от материала покрытия. Стоимость газгольдера возрастет, зато увеличится срок его эксплуатации
Бывает, что подрядчик при монтаже газгольдера отечественного производства, выполненного из стали со слабыми антикоррозионными характеристиками, устанавливает пассивную защиту или вообще собирается упустить этот момент. В этом случае нужно проявить настойчивость и заставить его установить активную катодную систему защиты независимо от материала покрытия. Стоимость газгольдера возрастет, зато увеличится срок его эксплуатации.
Когда предлагают приобрести старый газгольдер, нужно знать, что его реставрация — зачастую просто зачистка проблемных участков и нанесения слоя защиты. Если при этом не соблюдена технология, то все это не что иное, как бутафория
Поверхность емкости со слоем битумного покрытия более 2 мм в процессе эксплуатации дает усадку и начинает растрескиваться. Пассивная защита в этом случае бессильна. Нужна активная электрохимическая защита.
Покрытие газгольдера отечественного или импортного производства эпоксидное или битумное перед тем как поместить емкость в котлован необходимо проверить искровым дефектоскопом. Если подрядчик этого не сделал, обязательно нужна катодная активная защита.
Заказчику следует проконтролировать и качество крепежа емкости к плите. По правилам ее нужно крепить анкерными штифтами из нержавейки за специальные лапы. Если опоры в виде лап отсутствуют, используют балластирующие стропы, которыми резервуар крепят к плите, имеющей резиновую прокладку. На применение этих строп должно быть разрешение Ростехнадзора.
Нельзя допустить установки резервуара на пустотелую плиту, из-за этого он может всплыть вместе с основанием. Нужно проследить, чтобы обязательно был установлен конденсатосборник, иначе жидкость при замерзании будет формировать ледяные пробки в трубопроводе и мешать движению газа.
Газопровод должен быть уложен ниже уровня замерзания грунтовых слоев. Установка его должна быть проведена таким образом, чтобы образовался уклон по отношению к емкости для сбора конденсата.
Железобетонный фундамент для крепления резервуара обеспечивает его надежную фиксацию. Крепление осуществляют с использованием штифтов из нержавейки
Редуктор должен быть смонтирован на самом резервуаре. Для газопровода как среднего, так и высокого давления применяют только стальные трубы в качественной полимерной изоляции. Для устройства газопровода низкого давления больше других подходят полиэтиленовые трубы ПЭ 100. Нельзя допустить, чтобы редуктор или заправочный клапан установили ниже нулевой отметки.
На цокольном вводе обязательно должен присутствовать компенсатор, иначе в результате усадки дома, ввод может разрушиться. Сам цокольный ввод обязательно должен быть цельносварным и с краном из стали.
