Стальные радиаторы отопления: разновидности, характеристики и преимущества батарей

Достоинства и недостатки вертикальных радиаторов

Вертикальные батареи отопления являются неоднозначным вариантом устройства системы отопления. Для их установки требуется наличие свободной стены в комнате и возможность незаметного подведения к радиатору труб с теплоносителем.

Несмотря на это, вертикальные батареи продолжают пользоваться стабильным спросом благодаря таким преимуществам:

1. Высокий уровень теплоотдачи за счет большой площади соприкосновения с воздухом. Это позволяет нагревать теплоноситель до меньшей температуры и не перегружать газовый котел.
2. Разнообразие форм, размеров и расцветок, что позволяет подобрать модель необходимого размера под любой внутренний интерьер.
3. Большая скорость обогрева помещений за счет контакта с воздухом по всей высоте комнаты. Особенной эффективностью в этом отношении отличаются алюминиевые приборы.
4. Простота монтажа за счет идущего с каждой батареей комплекта креплений.
5. Экономия места под окном, где можно устроить небольшую кладовку.

При витражной структуре стен и отсутствии подоконника вертикальные настенные батареи являются идеальным вариантом для устройства системы отопления.

Не лишены вертикальные отопительные приборы и недостатков, из-за которых они не получили широкого распространения.

К минусам таких батарей относят следующие:

1. Неравномерность обогрева. Из-за вертикальной вытянутости радиаторов теплый воздух от них устремляется к потолку и там скапливается. В результате пол плохо прогревается и остается холодным.
2. Высокая стоимость. Цена одной простейшей вертикальной секции длиной 2 метра составляет 60-150 долларов, а дизайнерские модели стоят в разы дороже.
3. Сложность незаметного подведения отопительных труб. В идеале пластиковая разводка для вертикальных радиаторов должна проходить внутри стен за гипсокартоном, но реализовать это довольно сложно.
4. Большой вес стальных моделей, который не позволяет вешать батарею на гипсокартонные и тонкие межкомнатные перегородки.
5. Подключение вертикальных радиаторов обычно производится по нижней или седельной схеме, что снижает уровень теплоотдачи на 10-15% в сравнении с диагональным или боковым монтажом.

Принципиальных конструкционных отличий между горизонтальными и вертикальными батареями нет.

Последние просто имеют удлиненную форму внутрисекционных каналов. Поэтому при выборе радиаторов для системы отопления необходимо руководствоваться в основном внешней красотой и удобством монтажа оборудования.

Какие батареи лучше ставить в квартире

Мы уже знаем, что угрожает батареям отопления в централизованных отопительных системах. Это высокое давление и гидроудары – остальным можно пренебречь (в какой-то степени). Как же все таки выбрать радиаторы отопления для квартиры и какие к ним требования? Здесь все легко и просто, о чем будет написано ниже.

Стойкость к высокому давлению и гидроударам

Лучшие батареи отопления для квартиры – это те, что способны выдержать высокое давление. Чем выше дом, тем выше должен быть показатель максимального возможного давления в батарее. Также нужно помнить о возможных гидравлических ударах, поэтому этот показатель увеличивается вдвое. Если учесть, что давление в отопительных системах высотных домов достигает 15-16 атмосфер, то батареи должны выдерживать максимальное давление до 32 атмосфер.

Для пятиэтажных домов подойдут модели с более скромными показателями, так как давление здесь не такое высокое – нужно ориентироваться 16-20 атмосфер с учетом возможных гидравлических ударов.

Стойкость к коррозии

Коррозии подвержены многие модели радиаторов. Особенно опасна электрическая коррозия, которая может возникнуть в месте соединения разных металлов.

В трубах отопительных систем течет далеко не чистая вода. Здесь встречаются и довольно агрессивные компоненты, используемые для очистки труб и радиаторов от следов коррозии. Вместе с ржавчиной и накипью агрессивные компоненты проедают и металл. И если тот же чугун еще может похвастаться стойкостью, то алюминий под таким воздействием подвергается разрушению. Механические примеси и вовсе требуют применения толстостенного металла, стойкого к механическим воздействиям.

Дизайн и бренд

Какие батареи отопления лучше для квартиры, а какие лучше для дома? В частных домах мы вольны использовать любые отопительные батареи, так как там мы самостоятельно отвечаем за отсутствие гидроударов и за качество теплоносителя. Поэтому там мы нередко используем достаточно дешевые радиаторы, от которых не требуется большой выносливости (особенно, если в доме монтируется система отопления открытого типа).

Что касается многоквартирных домов, то здесь необходимо обратить внимание на самые выносливые батареи от ведущих брендов. Например, это могут быть радиаторы отопения от Kermi. Global или Fondital

Наилучшим качество обладает продукция от немецких производителей, но тут нужно быть готовым к большим затратам. Зато такие радиаторы могут использоваться в отопительных батареях любого типа – они максимально надежные и выносливые

Global или Fondital. Наилучшим качество обладает продукция от немецких производителей, но тут нужно быть готовым к большим затратам. Зато такие радиаторы могут использоваться в отопительных батареях любого типа – они максимально надежные и выносливые.

Что касается китайских батарей, то тут всегда есть шансы нарваться на неприятности. Например, некоторые производители откровенно «халтурят», уменьшая толщину металла. В результате батареи получаются тонкими и хлипкими. Поэтому лучше всего надеяться на европейские бренды.

Современные модели чугунных радиаторов, сделанные под старину.

Дизайн батарей играет огромное значение. В последнее время наиболее популярными стали тонкие панельные и секционные радиаторы. Они обладают привлекательным внешним видом и неплохой эффективностью – производители делают все возможное, чтобы сочетать высокое качество сборки, отличный дизайн и высокую теплоотдачу. Интересен тот факт, что на рынке снова начали появляться чугунные батареи, но теперь они отличаются довольно интересным ретро-дизайном.

Именно чугунные батареи способны выдержать практически любые неприятности, которые способны создать отопительные системы. Но за это приходится расплачиваться их громоздкостью и низкой эффективностью.

Высокая теплоотдача

Раз уж мы заговорили об эффективности, то при выборе радиаторов нужно обратить внимание и на теплоотдачу. Чем выше этот параметр, тем теплее будет в вашей квартире при той же температуре теплоносителя. Некоторые модели алюминиевых и биметаллических радиаторов отопления обладают теплоотдачей до 200 Вт и выше на одну секцию

Для старых чугунных батарей этот показатель примерно в полтора раза выше, зато они более надежные и выносливые

Некоторые модели алюминиевых и биметаллических радиаторов отопления обладают теплоотдачей до 200 Вт и выше на одну секцию. Для старых чугунных батарей этот показатель примерно в полтора раза выше, зато они более надежные и выносливые.

Основные виды радиаторов для центрального отопления, их недостатки и преимущества

Чугунные радиаторы. Лидирующий по распространенности вид радиаторов на протяжении нескольких десятилетий. Существенно изменился только внешний вид — есть модели, являющиеся настоящими дизайнерскими образцами (стоимость их соответствующая). Хороши в использовании в жилых и производственных многоэтажных зданиях.

Преимущества:

• высокая теплопередача;
• прочность и долговечность;
• неприхотливость и выносливость;
• большое проходное сечение, позволяющее сохранять пропускную способность даже при накоплении отложений.

Недостатки:

• необходимость промыва 2-3 раза в год;
• уязвимость к сильным механическим воздействиям (батарея может треснуть);
• высокая цена.

Алюминиевые радиаторы. В настоящее время пользуется огромной популярностью у россиян. Состоят из секций, количество которых зависит от площади обогреваемого помещения. Именно данный вид характеризуется наибольшей степенью обогрева, достигаемой за счет высокой теплопроводности самого металла и увеличения площади теплопроводности, благодаря развитой системе оребрения. По конструкции выделяют модели секционные и цельные.

Для централизованных систем отопления радиаторы из алюминия не рекомендуются к эксплуатации. Поскольку при наличии кислорода в теплоносителе этот металл окисляется, и происходит «завоздушивание» секций из-за выделения водорода. Для избежания этого устройству требуется регулярный уход и откачка воздуха.

Преимущества:

• легкость;
• внешняя привлекательность;
• прочность и надежность;
• отличная теплоотдача.

Недостатки:

• подверженность коррозии;
• необходимость регулярного спускания воздуха из радиатора через воздухоотводный клапан;
• деформация алюминия при гидроударе;
• твердые частицы, присутствующие в теплоносителях, способствуют разрушению стенок устройства изнутри, что снижает срок эксплуатации устройства (эта проблема решается путем оснащения радиатора грязевиками и дополнительными фильтрами, требующими регулярной чистки);
• при соединении алюминиевых труб с медными, быстрое разрушение алюминия.

Стальные радиаторы. Распространенный вид в условиях малоэтажного частного строительства. Для централизованного отопления не лучший вариант, поскольку:

• обычно рабочее давление в отопительной системе превышает допустимое;
• при гидравлическом ударе эксплуатационный срок значительно сокращается и составляет всего нескольких месяцев.

Преимущества:

• привлекательный дизайн;
• занятие небольшого места в помещении.

Недостатки:

• подверженность коррозии;
• средний срок службы при соблюдении эксплуатационных правил — не больше 7 лет.

Биметаллические радиаторы. Сочетают преимущества двух предыдущих видов радиаторов, за счет особой конструкции — алюминиевой оболочки и стального сердечника. Используются при любом виде отопления, но особенно с хорошей стороны зарекомендовали себя в высотных зданиях с центральным отоплением.

Преимущества:

• способность выдерживать значительные нагрузки и гидравлические удары, прочность;
• высокая теплоотдача;
• небольшой вес и продуманная форма, способствующая эффективному обогреву помещения.

Недостатки:

высокая цена, обусловленная сложностью конструкции.

Выводы

Итак, дать однозначный ответ на вопрос, какие радиаторы отопления лучше для центрального отопления, не представляется возможным, поскольку каждая конкретная ситуация индивидуальна и выбор зависит от особенностей жилищных условий и ценового диапазона. Но в общем случае мнения экспертов сводятся к следующему:

1. В силу непредсказуемости центрального отопления лучшими на сегодняшний момент считаются биметаллические радиаторы, сочетающие в себе механическую прочность, высокую теплоотдачу и эстетичный вид. Основной минус — высокая стоимость.
2. Чугунные радиаторы также заслуживают внимания, но требуют большего ухода.
3. От стальных и алюминиевых радиаторов в домах с центральным отоплением лучше отказаться, в силу особенностей данных металлов — подверженность коррозии, взаимодействие с другими металлами и др.

Популярные производители

Стальной панельный радиатор Buderus Logatrend K-Profil 33/500/700 Стальные радиаторы присутствуют в каталоге всех известных производителей теплотехники.

• Kermi — немецкий промышленный гигант. Отличительная особенность линейки панельных теплообменников — небольшая устойчивость к перепадам давления. Максимальный показатель — 9 Атм при температуре антифриза 110 оС. Таким образом kermi устанавливают исключительно в частных домах.
• Rommer — китайский бренд, в линейке только 4 модели панельных стальных радиаторов, которые отличаются высотой. Rommer Ventil 300 (500), Rommer Compact 300 (500). Ventil оборудован нижними штуцерами, Compact — боковым. Цифры в обозначении говорят о высоте прибора. Длина варьируется от 40 до 200 см. Производитель заявляет для всех моделей максимальное давление 13,5 Атм, что достаточно для монтажа в квартирах. Покрытие многослойное, с использованием технологии фосфатирования. Изделия прошли сертификацию по Европейским стандартам, поэтому не доверять качеству оснований нет.
• Будерус, Германия. Известный бренд, стальные радиаторы которого выдерживают до 10 Атм и температуру до 120 градусов.
• Лемакс — российский производитель отопительного оборудования. В ассортименте любая продукция от котлов до батарей. Основу ассортимента теплообменных устройств составляют стальные панельные радиаторы Valve Compact и Compact. Первый вариант предназначен для нижнего подключения, второй для бокового. Отдельно представлена линейка гигиенических радиаторов. В конструкции отсутствуют детали для улучшения конвекции и декоративные решетки, что облегчает уборку, меньше способствует скапливанию пыли.

Кроме указанных заслуживают доверия бренды: Лидея (Белоруссия), Конрад и Прадо (оба Россия).

Характеристики железных панельных радиаторов

Классификация отопительных батарей панельного типа осуществляется по количеству панелей и конвекторов, входящих в их конструкцию. В стандартные типы панельных радиаторов отопления может входить от одной до трех панелей и соответствующее количество конвекторных теплообменников. При наличии двух или более панелей с боков радиатора устанавливаются стенки, а над ними располагается решетка.

Решая, какие панельные радиаторы отопления лучше, нужно изучить их общие характеристики, которые выглядят так:

1. Данный вид радиаторов легко выдерживает повышения температуры до 95-100 градусов. Учитывая то, что нормальная рабочая температура теплоносителя в отопительных системах составляет 70 градусов, панельные железные радиаторы смогут проработать в таких условиях весь положенный им срок.
2. Рабочая величина давления, при котором металлические радиаторы отопления не подвергаются перегрузкам, составляет 10 бар. Превышение этой величины с очень большой вероятностью приведет к расхождению сварных швов – то есть полному разрушению устройства. В централизованных системах при сезонной проверке нередко возникают гидроудары, при которых давление превышает максимальное допустимое значение, поэтому использовать панельные батареи в многоэтажных домах настоятельно не рекомендуется.

Наибольшее распространение получили следующие типы панельных радиаторов:

1. 10 тип. Простая конструкция, состоящая из одного ряда панелей и не включающая в свою конструкцию конвектор. Довольно простой вариант, хорошо подходящий для детских и медицинских учреждений.
2. 11 тип. Этот вид устройств оснащается конвекторами, обеспечивающими тепловую завесу, но усложняющими процесс уборки.
3. 20 тип. Конструкция характеризуется заметно большей теплоотдачей, которая обеспечивается за счет наличия двух панелей. Конвекторы в таких радиаторах отсутствуют.
4. 21 тип. Довольно закрытый вид радиаторов, накрываемый сверху решеткой, а по бокам закрываемый стенками.
5. 22 тип. Две панели, два конвектора и наличие ребер возле каждой панели.
6. 30 тип. Конструкция состоит из трех панелей, расположенных с небольшим зазором. По бокам располагаются стенки, а над ними устанавливается решетка.
7. 33 тип. Радиатор с самой большой глубиной (до 170 мм). Наиболее массивная конструкция, состоящая из трех панелей и трех конвекторов.

Приобретая цельнометаллические радиаторы отопления, нужно обязательно убедиться в том, что они смогут выдерживать предполагаемые нагрузки, характерные для конкретной отопительной системы. Используя такие отопительные приборы в централизованной системе, потребуются еще и редукторы, которые компенсируют возникающие изменения давления.

Как правильно выбирать радиаторы для квартиры?

Радиаторы должны не только выполнять свои функции, но и вписываться в интерьер

Выбор радиатора для квартиры – это ответственный шаг. Не все виды отопительной системы, представленной на современном рынке, подходят. Некоторые приборы не способны выдерживать нагрузку и гидроудары, которые нередко встречаются в наших коммунальных службах

Здесь важно учитывать не только материал, но и предельную нагрузку радиатора

Кроме того, для эффективной работы отопительного прибора и максимальной его теплоотдаче, необходимо правильно рассчитать количество секций.

При выборе радиатора для квартиры, необходимо учитывать следующие факторы:

• Общую площадь квартиры. Исходя из этого параметра, необходимо подбирать мощность радиатора.
• Максимальное давление в отопительной системе. Каждый прибор обладает своей предельной нагрузкой.
• Материал и максимальная температура, которую способен выдержать радиатор. Мощность радиатора. Это будет основополагающим фактором, исходя из которого, необходимо рассчитать количество секций и общую длину прибора.
• Общий дизайн и стиль батарей.

Подбирая батареи для своей квартиры, не нужно быть излишне рачительным. Низкая цена может стать причиной холода в помещении, да и срок службы у недорогих радиаторов не превышает 5-6 лет.

При возникновении аварии в отопительной центральной системе, дешевые батареи могут быстро выйти из строя из-за гидроударов.

В заключение статьи, предлагаем вам очень подробную лекцию по выбору радиаторов в квартиру.

На какой площади лучше устанавливать? Таблица для расчета теплоотдачи

Для нормальной работы панельной системе требуется циркуляционный насос, который не везде можно установить. В трубах квартир и так присутствует гидравлическое давление, а для частного дома можно приобрести насос, поэтому основная область применения панельных радиаторов — квартиры и дома не самой большой площади и без повышенной влажности.

Панельные радиаторы — отличное отопительное решение для офисных помещений, поскольку их легко приспособить под любую дизайнерскую задумку, а энергоэффективность и низкая стоимость — залог быстрой окупаемости.

Фото 2. Таблица для расчета теплоотдачи панельных радиаторов типов 11, 22 и 33 в зависимости от длины и высоты приборов.

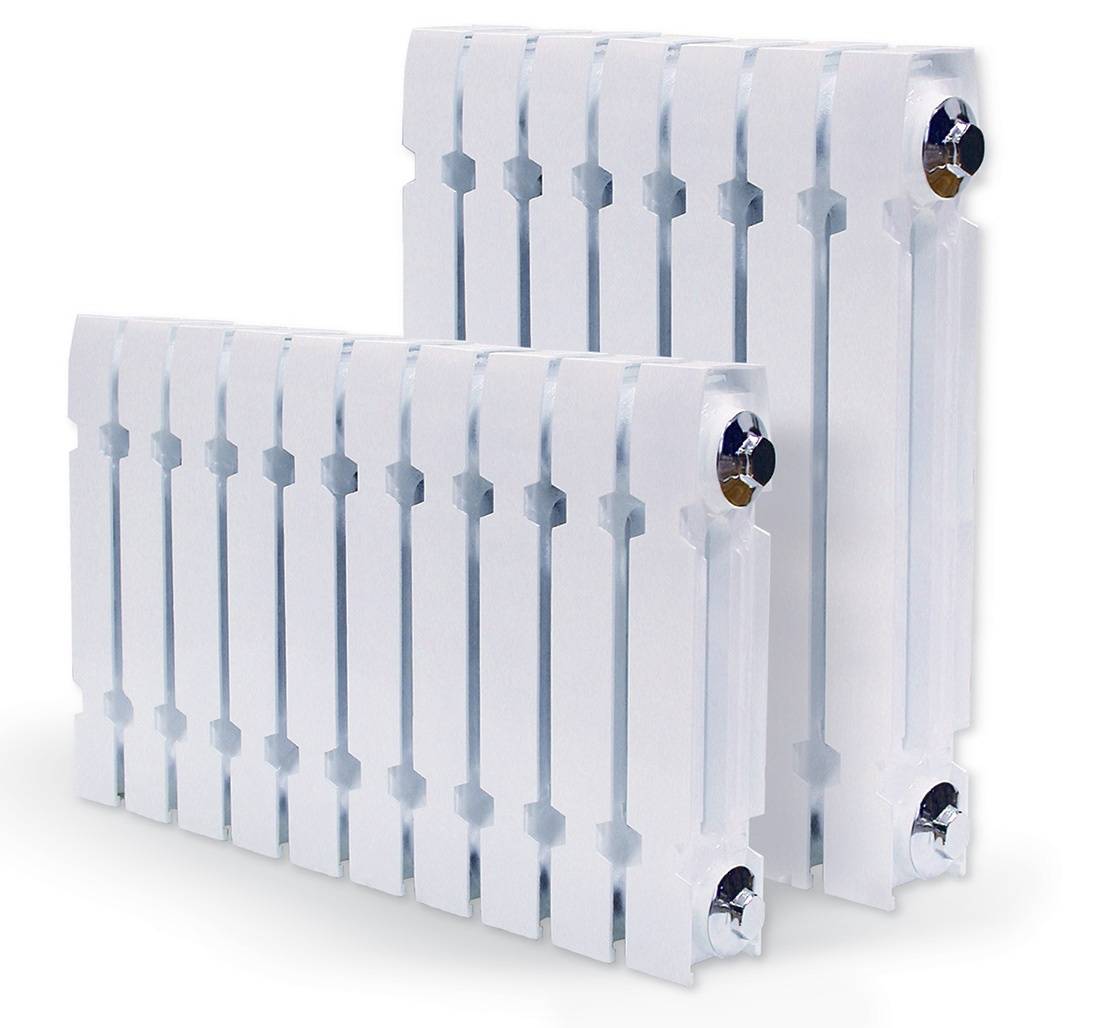

Чугунные радиаторы отопления

Пожалуй, чугунные батареи известны всем и каждому – этот материал использовался для обустройства отопительной системы в зданиях еще в прошлом веке. Сейчас, конечно, производители предлагают более современные варианты чугунных батарей, но и они обладают всеми преимуществами такого типа изделия.

Преимущества чугунных радиаторов:

1. Самый дешевый вид радиаторов отопления.
2. Срок эксплуатации чугунных батарей составляет более 50 лет.
3. В случае отключения системы отопления чугунные батареи длительное время «держат» тепло.
4. Отлично прогревают помещения даже с высокими потолками.

Недостатки чугунных радиаторов:

1. Разогреваются радиаторы отопления из чугуна очень долго.
2. Необходимый объем теплоносителя достаточно большой.
3. Перевозка рассматриваемого изделия и его монтаж требуют присутствия нескольких человек – вес чугунных радиаторов большой.

Обратите внимание: несмотря на кажущуюся прочность и крепость металла, чугун относится к категории хрупких материалов – если будет гидроудар или внезапный скачок давления при подаче теплоносителя, то чугунные батареи неизбежно придут в негодность. Отдельно стоит упомянуть об имеющихся в продаже дизайнерских чугунных радиаторах  – они выполняются с применением процесса литья, представляют собой настоящие шедевры

Все функции, присущие рассматриваемому виду радиаторов отопления, у них присутствуют, но стоимость таких дизайнерских изделий очень высока

Отдельно стоит упомянуть об имеющихся в продаже дизайнерских чугунных радиаторах  – они выполняются с применением процесса литья, представляют собой настоящие шедевры. Все функции, присущие рассматриваемому виду радиаторов отопления, у них присутствуют, но стоимость таких дизайнерских изделий очень высока.

Какие стальные радиаторы лучше купить

Стальные радиаторы делятся на два вида: панельные и трубчатые. Первые дешевле и легче, но менее прочные. Вторые дороже и тяжелее, но выдерживают повышенное давление и служат дольше. Модели отличаются по конструктивному исполнению и принципу работы. Рассмотрим эти два вида более детально, чтобы понять, какие радиаторы лучше для конкретных условий эксплуатации.

Стальные панельные или трубчатые радиаторы

Панельные стальные радиаторы

Конструкция представляет собой панель, наполненную теплоносителем, и гофрированный металлический лист, соприкасающийся с ней, для ускоренного отведения тепла (лист металла увеличивает площадь теплоотдачи). Устройство работает двумя способами, совмещая их. Тепло от панели отдается окружающему воздуху, а его проход через оребрение запускает естественную конвекцию в помещении.

Стальной панельный радиатор отопления в разрезе.

 Панельный радиатор — тип 11.

 Панельный радиатор — тип 22.

 Панельный радиатор — тип 33.

Плюсы стальных радиаторов панельного типа

• малый вес;
• хорошая теплоотдача;
• доступная стоимость.

Минусы стальных радиаторов панельного типа

• невысокую устойчивость к ударам гидравлического давления;
• низкую инерционность (быстро остывают после отключения котла);
• появление пыли в воздухе от конвекции.

Трубчатые стальные радиаторы

Эта категория визуально похожа на чугунные батареи, но поскольку здесь толщина стенок 1.2-1.5 мм, то они получаются гораздо тоньше и эстетичнее, в отличие от громоздких радиаторов из тяжелого металла. В основе конструкции находится нижний и верхний коллектор, соединенный вертикальными стальными трубами. Их может быть две, три или четыре в каждой секции, что увеличивает объем теплоносителя и площадь для теплообмена.

Стальной трубчатый радиатор.

Часто конструкцию можно расширить за счет добавления дополнительных секций, если нынешнего количества окажется недостаточно для обогрева конкретного помещения. В панельных типах такого сделать нельзя. Такой тип батарей не создает сильную конвекцию.

Плюсы трубчатых стальных радиаторов

• устойчивость к гидроударам;
• длительный срок службы;
• более привлекательный вид;
• меньшая глубина корпуса;
• возможность доращивания или укорачивания.

Минусы трубчатых стальных радиаторов

• более высокую стоимость;
• увеличенный вес;
• могут потечь между секциями.

Радиаторы с нижним или боковым подключением

Боковое подключение подразумевает подачу теплоносителя в верхний штуцер радиатора, и выход воды через нижний, расположенные слева или справа на корпусе. Это позволяет быстрее пройти жидкости через все внутренние каналы и более эффективно при теплопередаче. Но при таком монтаже потребуется больше трубы для подачи к верхнему штуцеру, который может быть расположен на высоте 300-850 мм. Еще такие коммуникации могут портить интерьер, и придется думать, как их спрятать за фальшпанелями.

Панельный радиатор с боковым подключением.

Нижнее подключение подразумевает подачу и отвод воды через штуцеры снизу радиатора. При расположении панели близко к полу на расстоянии 50 мм, такие коммуникации вообще не видны. Это помогает сделать скрытую разводку по помещению без затрат на декоративные материалы. Но нижнее подключение менее эффективно по скорости перемешивания горячего и холодного теплоносителя, поэтому КПД отопления снижается на 2-7%.

Панельный радиатор с нижним подключением.

Пример расчета необходимой мощности радиатора

Чтобы не прогадать с эффективностью отопления, важно заранее высчитать, какой мощности должен быть радиатор, чтобы этого хватило на обогрев конкретного помещения. Приведем формулу расчета:

Приведем формулу расчета:

P=V*B*40+To+Tд.

Разберемся в представленных значениях:

• P — это мощность радиатора, которую нам необходимо определить, подставляя другие величины.
• V — площадь помещения.
• B — высота потолков в комнате.
• 40 кВт — примерная мощность отопления, необходимая для обогрева 1 м³.
• То — неизбежные потери тепла на окнах, где один стандартный проем забирает около 100 Вт.
• Тд — аналогичные потери, происходящие на дверях. На одной створке может теряться до 150-200 Вт.

Теперь считаем. Есть спальня с площадью 15 м², в которой одно стандартное окно и одна дверь. Какой радиатор купить для такой комнаты?

15 м²*2.5 м (высота потолков)*40+100+200=1800 Вт. Именно с такой минимальной мощностью необходимо искать радиатор среди панельных или трубчатых вариантов. Если точного значения нет, то выбор отдают в пользу большего.

Почему так важна сертификация радиаторов

При сертификации радиаторов проверяется:

• соответствие заявленной теплоотдаче по мощности;
• толщина стальных стенок (должна быть не менее 1.2 мм);
• выдерживание номинального и максимального давления.

Выбор производителя

Лучшие стальные радиаторы отопления можно увидеть практически в различных местах пребывания, не только в индивидуальной недвижимости, но и в торговых центрах, потому как эти товары можно приобрести и установить по оптимальной цене с уникальным дизайном. Если необходимо сделать выбор в пользу какого-либо изготовителя радиаторов, стоит узнать, из какого материала изготавливалось устройство.

Конкретная схема создания оборудования предпочитает определенное изготовление: покраску, дизайн, упаковку и прочий материал.

Цена на стальные радиаторы формируется исходя из технических характеристик, за счет самого производителя, также они могут отличаться по таким критериям как бренд, размер. Отечественные системы стальных батарей будут дешевле, чем зарубежные, но рабочие параметры практически одинаковые, так есть ли смысл переплаты.

Чтобы сделать правильный выбор в приобретении отопительного радиатора. необходимо увидеть следующие моменты:

• равномерность обогрева зависит от глубины и высоты отопительного прибора; оборудован краном Маевского, который служит воздухоотводчиком системы отопления. Также поможет предотвратить различные опасные ситуации, аварии при которых этот кран будет кстати. Также необходимость крючкового спуска воды;
• если установка под окнами, то размер короче оконного проема в пределах 70%;
• если есть желание в практичности оборудования нужно приобрести аппарат с опцией регулятора температурного режима. Этот критерий включается либо вручную или автоматически для температуры радиатора .

Размеры стальных радиаторов

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

• длиной — от 300 до 900 мм;
• шириной от 400 до 3000 мм;
• глубина устройства зависит от того, какое количество панелей используется.

Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.

Стальной панельный радиатор под окном.

Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

• Максимальная температура теплоносителя 110-120°C.
• Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.

В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:

Тип 10.

Тип 10 — однорядный прибор без конвекторных ребер

Тип 11.

Тип 11 — однорядный прибор с конвекторными ребрами

Тип 20.

Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 21.

Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 22.

Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 30.

Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 33.

Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Преимущества стальных радиаторов панельного типа

• Длительный ресурс работы (более 25 лет).
• Возможность функционирования с любыми котлами.
• Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
• Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
• Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.

Недостатки

Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.

Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах.

• Повышенная склонность к коррозии.
• Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.

Расчет теплоотдачи

Существует два вида расчетов, которые можно провести своими руками.

• В основе первого лежит теплоотдача одной секции и необходимое количество тепловой энергии, чтобы обогреть определенную площадь помещения. В данном случае берется соотношение: 1 кВт на 10 м².
• Во втором случае используется соотношение, где за основу взят объем помещения. Так вот, на 1 м³ требуется 41 Вт тепловой энергии.

По сути, оба варианта не являются сложными, так что можно использовать тот или другой

Единственный момент, который необходимо принять во внимание, что эти расчеты будут более или менее точны, если высота потолка в доме не превышает 2,8 м. Для точности проведения расчета мощности стальных радиаторов отопления, необходимо добавить несколько коэффициентов (понижающих или повышающих)

Они зависят от некоторых показателей конструкции самого здания. Например, количество окон и дверей, толщина стен, расположенность по отношению к сторонам света и так далее.

Давайте рассмотрим пример расчета стальных радиаторов отопления комнаты с размерами 3×5 м при высоте потолка 2,8 м. Это стандартная комната, которая очень часто встречается в городе. Исчисление будем проводить по второй схеме, то есть, через объем помещения.

Итак, для этого будет использована формула: Р =(Vх41)х1,1×1,1

Где, Р – это мощность радиатора;

V – это объем комнаты;

И два коэффициента, они понижающие, то есть наличие окон и дверей. Подставляем численное значение, в итоге: Р = 3×5х2,8×41х1,1×1,1= 1894 Вт.

Этой тепловой энергии будет достаточно, чтобы обогреть комнату такого объема. Чтобы быть уверенным на все сто процентов, рекомендуем прибавить к данному значению 15-20%. Получается в пределах 2200 Вт.

А вот теперь чтобы рассчитать количество радиаторов, необходимо знать теплоотдачу каждой секции трубчатого варианта или полностью всей конструкции панельного. На это будет влиять размеры прибора. Чем он больше, тем больше теплоотдача. Поэтому в паспорте изделия обязательно указывается этот показатель. Зная его, можно точно посчитать, сколько радиаторов и, каких размеров надо установить в комнате. Ниже прилагается (фото) таблица мощности стальных радиаторов отопления панельного типа.

Из нее становится видно, что разброс мощности настолько огромен и зависит не только от типа изделия, от его размеров, но и от схемы подключения. Чтобы все это учесть, надо обладать определенными знаниями в области теплотехники.

Заключение по теме

Радиаторные краны Carlo Poletti

Итак, прощаться с чугунными радиаторами еще рано, тем более что появилась возможность приобрести приборы высокого класса — красивые и стильные. Конечно, новинки будут вытеснять традиционные изделия с рынка, но пока теплоносители в сетях не поднимутся до определенного качественного уровня, говорить об уходе чугуна из сферы отопительных систем не приходится.

Добавим невысокую цену и большой срок эксплуатации чугунных изделий — а эти два показателя для массового потребителя пока что стоят на первом месте. Поэтому батареи из чугуна еще долго будут присутствовать в наших домах и квартирах.
