Как узнать расход газа на отопление дома
Как определить расход газа на отопление дома 100 м 2 , 150 м 2 , 200 м 2 ? При проектировании отопительной системы нужно знать, во что она будет обходиться в процессе эксплуатации.
То есть, определить предстоящие затраты топлива на обогрев. Иначе этот вид отопления может впоследствии оказаться нерентабельным.
Как сократить расход газа
Общеизвестное правило: чем лучше утеплен дом, тем меньше горючего уходит на обогрев улицы. Поэтому перед началом монтажа отопительной системы следует выполнить качественную теплоизоляцию дома – крыша/чердак, полы, стены, замена окон, герметичный уплотнительный контур на дверях.
Сэкономить топливо можно также за счет самой системы отопления. Используя теплые полы вместо батарей, вы получите более эффективный обогрев: поскольку тепло распространяется конвекционными потоками снизу вверх, чем ниже расположен отопительный прибор, тем лучше.
Кроме того, нормативная температура полов 50 градусов, а радиаторов — в среднем 90. Очевидно, что полы экономичнее.
Наконец, сэкономить газ можно, регулируя обогрев по времени. Нет смысла активно греть дом, когда он пустует. Достаточно выдерживать невысокую плюсовую температуру, чтобы не замерзли трубы.
Современная котельная автоматика (виды автоматики для газовых котлов отопления) позволяет дистанционное управление: можно отдать команду на изменение режима через мобильного провайдера перед возвращением домой (что такое Gsm модули для котлов отопления). В ночное время комфортная температура чуть ниже дневной, и т.д.
Как посчитать расход магистрального газа
Расчет потребления газа на отопление частного дома зависит от мощности оборудования (от чего зависит расход газа в газовых котлах отопления). Расчет мощности выполняется при выборе котла. Исходят из размеров обогреваемой площади. Считают для каждой комнаты отдельно, ориентируясь на самую низкую среднегодовую температуру на улице.
Для определения расхода энергии полученную цифру делят примерно пополам: т.к. на протяжении сезона температура колеблется от серьезного минуса до плюса, расход газа варьируется в тех же пропорциях.
При подсчете мощности исходят из соотношения киловатт на десять квадратов обогреваемой площади. Исходя из вышесказанного, берем половину этого значения – 50 ватт на метр в час. На 100 метров – 5 киловатт.
Топливо рассчитывается по формуле А = Q / q * B, где:
- А – искомое количество газа, кубометр в час;
- Q – мощность, необходимая для обогрева (в нашем случае 5 киловатт);
- q – минимальная удельная теплота (зависит от марки газа) в киловаттах. Для G20 – 34,02 МДж на куб = 9,45 киловатт;
- В – КПД нашего котла. Допустим, 95 %. Нужная цифра – 0,95.
Подставляем в формулу цифры, получаем для 100 м 2 0,557 кубометра в час. Соответственно, расход газа на отопление дома 150 м 2 (7,5 киловатт) будет 0,836 кубов, расход газа на отопление дома 200 м 2 (10 киловатт) – 1,114 и т.д. Остается умножить полученную цифру на 24 – получится среднесуточный расход, далее на 30 – среднемесячный.
Расчет для сжиженного газа
Приведенная выше формула подходит и для других видов горючего. В том числе для сжиженного газа в баллонах для газового котла. Теплотворная способность у него, разумеется, другая. Принимаем эту цифру 46 МДж на килограмм, т.е. 12,8 киловатт на килограмм. Допустим, КПД котла 92 %. Подставляем цифры в формулу, получаем 0,42 килограмма в час.
Сжиженный газ считают в килограммах, которые после переводят в литры. Чтобы посчитать расход газа на отопление дома 100 м 2 из газгольдера, полученную по формуле цифру делят на 0,54 (вес одного литра газа).
Далее – как выше: умножаем на 24 и на 30 дней. Чтобы рассчитать топливо на весь сезон, среднемесячную цифру умножаем на количество месяцев.
Среднемесячный расход, приблизительно:
- расход сжиженного газа на отопление дома 100 м 2 – около 561 литров;
- расход сжиженного газа на отопление дома 150 м 2 – примерно 841,5;
- 200 квадратов – 1122 литра;
- 250 – 1402,5 и т.д.
В стандартном баллоне содержится около 42 литров. Делим количество газа, необходимое на сезон, на 42, находим число баллонов. Далее умножаем на цену баллона, получаем сумму, необходимую для отопления на весь сезон.
Определение годовых расходов газа
Годовые расходы газа Qгод, м3/год, на бытовые нужды определяют по численности населения города (района) и нормам газопотребления на одного человека, а на коммунально-бытовые – в зависимости от пропускной способности предприятия и норм расхода газа по формуле:
(3.1)
Где:
q – норма расхода теплоты на одну расчетную единицу, МДж/год;
N – число расчетных единиц;
– низшая теплота сгорания газа на сухую массу, МДж/м3.
Таблица 3.1 Годовой расход газа на бытовые и коммунально-бытовые нужды
Назначение расходуемого газа | Показатель потребления | Количество расчетных единиц | Норма расхода тепла q, МДж/год | Годовой расход газа , м3/год | Результаты, м3/год |
Кварталы с газовыми плитами и централизованным ГВС (1-я зона застройки) | |||||
На приготовление пищи и хозяйственные нужды в жилых домах | На 1 чел. В год | Численность жителей N1=136427,6 | 2800 | 6923067,49 | |
Больницы для приготовления пищи и горячей воды | На 1 койку в год | 1637,131 | 367911,5 | ||
Поликлиники для процедур | На 1 посетителя в год | 3547,117 | 5335,796 | ||
Столовые и рестораны | На 1 обед и 1завтрак | 14938822 | 1705670,755 | ||
ИТОГО: | 9348138,911 | ||||
Кварталы с газовыми плитами и проточными водонагревателями (2-я зона застройки) | |||||
На приготовление пищи и хозяйственные нужды в жилых домах | На 1 чел. В год | Численность жителей N5=1219244,8 | 8000 | 31787588,63 | |
Больницы для приготовления пищи и горячей воды | На 1 койку в год | 2630,9376 | 591249,1485 | ||
Поликлиники для процедур | На 1 посетителя в год | 5700,3648 | 8574,702 | ||
Столовые и рестораны | На 1 чел. В год | 24007305 | 2741083,502 | ||
ИТОГО: | 36717875,41 | ||||
Годовые расходы газа крупными коммунально-бытовыми потребителями | |||||
Бани | На 1 помывку | 3698992,9 | 2681524,637 | ||
Прачечные | На 1 т сухого белья | 25964,085 | 8846452,913 | ||
Хлебозавод | На 1 т изделий | 90874,298 | 8975855,815 |
Годовые расходы газа на технологические и энергетические нужды промышленных, коммунально-бытовых и сельскохозяйственных предприятий определяют по удельным нормам расхода топлива, объему выпускаемой продукции и величине фактического топливопотребления. Расход газа определяют отдельно для каждого предприятия.
Годовой расход газа на котельную складывается из расходов газа на отопление, горячее водоснабжение и принудительную вентиляцию зданий во всем районе.
Годовой расход газа на отопление , м3/год, жилых и общественных зданий рассчитывают по формуле:
(3.1)
Где:
а = 1,17 – поправочный коэффициент принимается в зависимости от температуры наружного воздуха;
qa – удельная отопительная характеристика здания принимается 1,26-1,67 для жилых зданий в зависимости от этажности, кДж/(м3×ч×оС);
tв – температура внутреннего воздуха, С;
tcp от – средняя температура наружного воздуха в отопительный период , °С; пот =120 – продолжительность отопительного периода, сут. ;
VH – наружный строительный объем отапливаемых зданий, м3;
– низшая теплота сгорания газа на сухую массу, кДж/м3;
ή – КПД теплоиспользующей установки, принимается 0,8-0,9 для отопительной котельной.
Наружный строительный объем отапливаемых зданий можно определить
как
(3.2)
Где:
V0 – объем жилых зданий на человека, принимается равным 60 м3/чел, если нет других данных;
Np — количество жителей в районе, чел.
Таблица 3.2 Значения поправочного коэффициента а в зависимости от температуры
наружного воздуха
,°С | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -50 |
а | 1,45 | 1,20 | 1,17 | 1,08 | 1,00 | 0,95 | 0,85 | 0,82 |
Годовой расход газа на централизованное горячее водоснабжение (ГВС) , м3/год, котельных определяют по формуле:
(3.3)
Где:
qГВС = 1050 кДж/(чел-ч) – укрупненный показатель среднечасового расхода тепла на ГВС на 1 чел.;
N – число жителей, пользующихся централизованном ГВС;
tхл, tхз – температура холодной воды в летний и зимний период, °С, принимается tхл =15 °С, tx= 5 °С;
– низшая теплота сгорания газа на сухую массу, кДж/м3;
– коэффициент, учитывающий снижение расхода горячей воды в летний период в зависимости от климатической зоны, принимается от 0,8 до 1.
м3/год
Годовой расход газа на принудительную вентиляцию общественных зданий , м3/год, можно определить из выражения
(3.4)
Где:
qв – удельная вентиляционная характеристика здания, может быть принята 0,837 кДж/(м3×ч×°С);
fcp.в. – средняя температура наружного воздуха для расчета вентиляции, °С, (допускается принимать tcp в. = tcp om).
По району годовой расход газа , потребляемый сетями низкого давления , м3/год, равен
(3.5)
м3/год
Годовой расход газа крупными коммунально-бытовыми потребителями , м3/год, равен:
(3.6)
м3/год
Всего на коммунальные и коммунально-бытовые нужды расходуется , м3/год, газа
(3.7)
м3/год
Общий годовой расход газа районом , м3/год, без промышленных потребителей составляет:
(3.8)
На сколько хватает заправки автономной газификации
С какой периодичностью потребуется проводить заправку газовой емкости? Рассмотрим данный показатель на примере газгольдеров объемом 2700 литров, являющихся наиболее популярными для бытовой эксплуатации.
Рассчитать средние параметры можно для объектов разной площади, зная средние объемы расхода. Рассмотрим показатели для объектов разной площади:
- Дом 100 м2 — в среднем заправка производится каждые 9-10 месяцев;
- Дом 200 м2 — в среднем заправка производится каждые 4,5 — 6 месяцев;
- Дом 500 м2 — в среднем заправка производится каждые 2 месяца.
Оборудование имеет достаточно большой запас автономной работы и при правильной эксплуатации, заказывать топливо придется не часто. Обратившись в нашу компанию, Вы можете составить график заправок на год или на более длительный срок вперед.
Средний расход газа на отопление дома 150м2
Правильная оценка расхода газа позволяет сделать отопление эффективным и одновременно снизить затраты на топливо.
Зачем нужен расчет использования сжиженного или природного газа
В случае с отоплением коттеджа расчёт использования газа обязательно нужен для понимания того, сколько топлива потребуется для обогрева дома. На сохранение тепла и соответственно на его потребление влияет:
- в каком регионе расположено жильё;
- из каких материалов оно сделано;
- постоянно оно отапливается или время от времени.
Фото 1. Для безопасного хранения сжиженного топлива используются подобные устройства — газгольдеры.
В случае если это не природный, а сжиженный газ, расчёт помогает определить сколько баллонов потребуется и где их лучше всего будет установить. Заранее обдумать использование топлива для обогрева нужно и в случае комбинированного отопления: например, газом и электричеством.
Формула расчёта
Для определения количества потребляемого топлива можно воспользоваться существующими формулами.
В комплексе они дают полное представление о необходимом для отопления количестве топлива. Сначала нужно определить мощность котла. Её вычисляют по принципу 1 кВт энергии на 10 м 2 .
При этом запас мощности должен составлять около 20%, так как прибор не принято эксплуатировать на максимальных показателях. В результате, для дома площадью 150 м 2 оптимальная мощность котла может составить порядка 13 кВт. Исходя из этого закладывается количество необходимого топлива. Если это сжиженный, то в неделю может уйти от одного до четырёх баллонов по 50 л.
Внимание! Баллоны принято заправлять не полностью, так как пропан и бутан расширяются. Поэтому количество сжиженного газа в баллоне обычно составляет около 80% от его объёма
Считается, что в среднем на 100 м 2 расходуется 15 л сжиженного газа в сутки. Соответственно для коттеджа 150 м 2 этот показатель увеличивается до 22,5 л в сутки. В баллон на 50 л обычно заправляют около 40 л. Таким образом, при активной эксплуатации за двое суток можно тратить больше одного баллона.
Но это приблизительные расчёты, а можно провести ещё более точные по формуле: 169,95/12,88/0,98 x Sпомещения x стоимость 1 кг сжиженного газа. Здесь 169,95 кВт означает тепловую энергию для отопления 1 м 2 , 12,88 кВт/кг — теплотворную способность сжиженного пропана и 98% — КПД котла.
Каков средний расход за неделю
Определить цифру, демонстрирующую расход сжиженного газа на отопление, можно исходя из целого ряда параметров.
Кроме площади дома, материалов и погодных особенностей это ещё и режим эксплуатации. Поэтому для каждого здания расход будет меняться, даже если у него одинаковая площадь.
Но по словам владельцев домов, в регионах, где зимой от -5 до -20 C на 150 м 2 в среднем может уходить 3 баллона по 50 л в неделю.
При этом котёл включается 2 раза в сутки на 3 часа. Экономия повышается за счёт использования продвинутых моделей котлов и термостатов, которые регулируют расход топлива пропорционально изменению температуры воздуха.
Расход за сезон для отопления дома площадью 150 м2
Расход сжиженного газа в сезон на отопление коттеджа площадью 150 м 2 расчитывается, исходя из расходов за неделю. Но стоит помнить, что эта цифра приблизительная, поскольку погода будет неоднократно меняться, а вместе с тем и расход топлива. Между тем, наряду с количеством горючего можно вычислить и финансовые расходы.
Для расчёта стоимости потребления в сезон необходимо умножить мощность конкретного прибора на 24 часа, затем на 30 суток. Поскольку вряд ли всё это время котёл работает на максимальной мощности, результат нужно поделить на 2.
Полученная цифра умножается на 7 месяцев сезона отопления, и это даёт показатель потребления мощности в год.
Узнав стоимость 1кВт/час, необходимо умножить её на годовое количество кВт. Полученный результат и будет демонстрировать финансовые расходы на потребление. Однако и это ещё не всё, ведь баллоны с закончившимся газом нужно регулярно заправлять, а это тоже стоит денег.
Сделать заправку менее частой можно, если экономно расходовать топливо. Например, на время отсутствия дома на терморегуляторе достаточно задавать более низкую температуру обогрева помещений, и тогда финансовые расходы на отопление ощутимо сократятся.
Формула расчета для магистрального горючего
Мощность котла влияет на потребление газа в частном доме, поэтому владельцу нужно в первую очередь рассчитывать расход горючего, ориентируясь на газовое оборудование. Также учитывается площадь коттеджа. Каждую комнату рассчитывают по отдельности, опираясь на среднегодовую уличную температуру и отталкиваясь от полученного минимального показателя.
Чтобы вычислить расход газа, выявленное число надо разделить на 2, поскольку каждый зимний сезон имеет разную температуру воздуха. В северных регионах она может достигать серьезных минусов, соответственно, потребление ресурса будет выше, чем в южных областях.
По всем правилам рассчитывают так: соотносят 1 кВт на 10 м. кв. площади дома. Делят полученное число надвое, выходит 50 ватт за 60 минут обогрева. Дом площадью 100 м² потребит примерно 5 кВт. Формула для расчета потребления газа в частном доме (A=Q/q*B):
- А — кубический метр траты ресурса за 60 минут;
- Q — мощность оборудования для отопления дома, в этом случае 5 кВт;
- q — определяет минимум удельной теплоты, все зависит от марки горючего, например, для G20 — 34,02 МДж на 1 кубометр выходит почти 10 кВт;
- B — коэффициент полезного действия оборудования, к примеру, работает на 90%, значит, берут цифру на 0,90.
Остается вместо букв в формуле подставить нужные цифры. В таком случае расход газа на 100 м. кв. будет таким: 0,560 кубических метров за 60 минут эксплуатирования котла. На отопление помещения площадью 150 м. кв. получится на 0,840 м. куб и 7,5 кВт. Для загородной недвижимости на 200 м² потратится 1,115 кубометров и примерно 10 кВт.
Особенности сжиженного топлива
Сжиженный газ получают путем перевода природного топлива в жидкое состояние. Для этого его очищают от примесей, а после охлаждают до конденсации. Эта технология позволяет уменьшить объем газа до 600 раз. Сжиженное топливо хранят в баллонах, которые подключают к котлу. Эта система отопления подходит для частных домов, если отсутствует централизованное газоснабжение.
Потребление сжиженного топлива зависит от тех же факторов, что и для обычного природного газа. В среднем агрегат мощностью 10 кВт потребляет 0,86 л 3 /час баллонного топлива. Газовый котел производительностью 30 кВт расходует примерно 2,58 л 3 /час.
Расчет затрат на устройство автономного газового отопления
Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее
Начальные затраты на оборудование и обустройство
Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.
Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.
Расходы газа но отопление частного дома
Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.
Удельная теплота сгорания, мДж
Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.
Стандартный 50-литровый баллон бывает заполнен 35–40 литрами СУГ, что в пересчете на массу дает в среднем 22 кг газа.
Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:
- На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
- Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
- При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
- В сутки будет расходоваться 12 кг, или почти половина баллона;
- Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.
Объема газгольдера может хватить для работы отопительной системы в течение всего сезона
Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:
- Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
- Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
- Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
- Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).
Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.
Для уменьшения количества сгораемого газа используйте автоматику, которая в ночное время переводит котел в умеренный режим, снижая температуру в системе на 7–9 градусов, тем самым добиваясь сокращения расходов на 30%.
Вычисляем потребление по мощности котла
Вычислить, сколько потребляет газовый котел отопления в месяц, исходя из его мощности, намного проще, чем в предыдущем примере, поскольку в данном случае запасы на вентилирование и ГВС уже учтены. Для расчета находим 50 % мощности котла, а затем вычисляем потребление в сутки, за месяц или за весь период работы отопления.
Для примера возьмем котел с проектной мощностью в 24 кВт. Половина этой мощности, то есть показатель среднего потребления тепла в час, составит 12 кВт. Для дальнейшего расчета потребления топлива в час полученный показатель нужно разделить на удельную теплотворность топлива. В нашем примере получается: 12÷9,3=1,3 м3/ч.
Дальнейшие расчеты выглядят так:
- потребление в сутки – 12×24=288 кВт или в объеме газа – 1,3×24=31,2 м3;
- расход за месяц – 288×30=8640 кВт или в перерасчете на природный газ – 31,2×30=936 м3.
В данном примере мы не учили 10 % потерь на работу котла. Поэтому общее потребление природного газа в месяц составит немного более 1000 м3 (1029,3 м3). Этот пример расчета намного проще предыдущего, но общий принцип – аналогичный.
Как уменьшить расход газа
Основные расходы энергоносителя в частном доме с газовым котлом приходятся, несомненно, на отопление
На вопросах удержания тепла и следует сконцентрировать внимание в первую очередь
Утепление дома. Внешние стены необходимо утеплить при помощи плит из минеральной ваты или пенопласта (чаще всего используются плиты толщиной 5,7 или 10 см). Утеплять лучше с наружной стороны, так не произойдет уменьшения площади комнат
Важно не забывать про такие неотапливаемые помещения, как подвал и чердак, через которые теряется до 20% тепла. Их тоже необходимо утеплить
Конечно, эти работы влекут за собой серьезные единоразовые траты, но за счет уменьшения потребления углеводородов они окупятся через несколько лет.
Замена окон на энергосберегающие металлопластиковые или деревянные со стеклопакетами, предпочтительно двойными. Двери нужно установить новые или заделать все щели и обить дополнительным слоем теплосберегающего материала. Если нет денег на новые окна, следует максимально герметизировать старые специальными утеплителями или старыми добрыми ватой и поролоном.
- Правильное проветривание. Постоянно чуть приоткрытая форточка выпускает наружу тепло, но впускает внутрь очень мало воздуха, поэтому не обеспечивает нормальный обмен воздуха в комнате. Гораздо эффективнее на несколько минут полностью распахнуть окна. При этом поверхности в доме остыть не успеют и на расход топлива практически не повлияют, а воздух обновится очень существенно.
- Наличие дровяного камина или печи поможет поддерживать комфортную температуру в комнатах без расхода газа. Актуально это в середине осени и весной, когда на улице уже не так холодно, и топить газом становится невыгодно.
- В случае, если отопительный котел, бойлер или расширительный бачок располагаются в отдельном неотапливаемом помещении, необходимо провести их изоляцию при помощи специальных материалов и алюминиевой фольги. Также правильным будет утеплить все трубы, которые отходят от бойлера или котла.
- Установка программатора. Если все жильцы дома на целый день уходят по своим делам (на работу, в школу) можно запрограммировать котел на выключение в течение нескольких часов. Утепленные стены не дадут температуре упасть слишком низко, а за час до возвращения первого члена семьи программатор включит агрегат и быстро наберет потерянные градусы.
Благодарим за информацию сайты: cotlix.com,hitropop.ru,pikucha.ru
Двухпозиционные терморегуляторы — термостаты для газового котла
Электромеханический двухпозиционный комнатный термостат Protherm Exabasic для газового котла — простой, дешевый, но колебания температуры в отапливаемом помещении будут значительны — около 2-3оС.

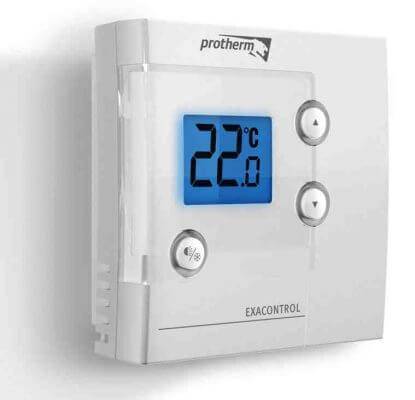

Электронный двухпозиционный комнатный термостат Protherm Exacontrol обеспечивает более высокую точность и стабильность поддержания температуры в помещении, имеет функцию защиты системы отопления от замерзания. На дисплей выводится текущая температура в помещении.
Электронный двухпозиционный программируемый комнатный терморегулятор — термостат Protherm Thermolink S
Thermolink S — электронный двухпозиционный программируемый регулятор, отличается от предыдущих моделей тем, что позволяет выполнить настройку температуры по одной недельной программе с возможностью комбинаций из трех разных временных интервалов (утро, день, вечер).
Недельная программа регулирования температуры отопления в доме, квартире комнатным терморегулятором Protherm Thermolink S
Кроме того, есть возможность установить один из трех температурных режимов: «Комфорт», «Эко» (эконом) или режим «Отпуск».
Регулятор Thermolink S поддерживает функцию защиты системы отопления от замерзания при снижении температуры помещения до 3°С.
На дисплее отображаются текущее значение температуры в помещении, а также время и день недели.
Особенности работы котла с двухпозиционным термостатом
Двухпозиционные термостаты имеют на выходе реле с контактами. Контакты могут находиться в одном из двух положений: замкнутом или разомкнутом. Соединенные с котлом, замкнутые контакты термостата включают режим отопления котла. При размыкании контактов — режим отопления выключается. Котел работает циклами — включен/выключен. Каких либо изменений в настройках режима отопления на самом котле не происходит.
Цикличность работы котла под управлением двухпозиционного комнатного термостата может скрыть тактование котла, которое происходит по причине значительного несоответствия мощностей котла и отопительных приборов (о тактовании читайте начало статьи).
Многие даже утверждают, что тактование котла можно устранить не регулировкой газового клапана, а установкой комнатного термостата.
Однако, если мощность котла значительно превышает мощность отопительных приборов, то частота циклов работы котла с двухпозиционным термостатом увеличивается. Котел чаще включается и отключается. Кроме того, расширяется диапазон колебаний температуры в помещении.
Правильная настройка мощности газового котла необходима и при работе котла под управлением комнатного терморегулятора.
Чувствительность электронного двухпозиционного комнатного термостата 0,5 оС. Термостат переключает контакты при изменении температуры воздуха в помещении на полградуса.
Как рассчитать расход магистрального газа при отоплении жилья?
Стандартные расчеты выполняются на основании действующей формулы. Формула для каждого случая общая — А = Q / q * ɳ, где:
- Q — мощность котла, которая требуется для обогрева определенной территории. Чтобы рассчитать этот показатель, потребуется количество кв. метров в жилище умножить на базовое значение;
- q — это марка газа и его удельная теплота. Например, газ G 20 имеет характеристику в 9,45 кВт;
- ɳ — КПД котла, выраженного в отношении к единице. Если КПД равен 95%, значит, описываемый показатель равен 0,95.
Теперь осталось использовать данную формулу, чтобы произвести расчеты для помещений разной площадью.
Чтобы читатели могли получить более наглядное представление о проведении специальных расчетов, составим таблицу. Для каждого примера возьмем потребление газа двухконтурным котлом на 24 Квт и марку газа G 20. КПД агрегата будет равно 95% (0,95), а базовое значение для определения Q составит 50
Принимая во внимание все показатели, произведем расчеты для помещений разной площади
| Площадь помещения, в кв. метрах | Сколько равен показатель Q, в кВт. | Сколько кубов газа в час будет уходить на отопление | Расход газа за сутки | Расход топлива за месяц | Количество кубометров газа в год |
| 70 | (70*50)/1000=3,5 | 3,5/9,45*0,95=0,390 | 0,390*24=9,36 | 280,8 | 3369,6 |
| 100 | (100*50)/1000=5 | 5/9,45*0,95=0,557 | 0,557 *24=13,368 | 401,04 | 4812,48 |
| 150 | (150*50)/1000=7,5 | 7,5/9,45*0,95=0,835 | 0,835*24=20,04 | 601,02 | 7214,4 |
| 200 | (200*50)/1000=10 | 10/9,45*0,95=1,114 | 1,114*24=26,74 | 802,08 | 9624,26 |
Подводя небольшие итоги можно сделать выводы, что чем больше жилье, тем больше будет уходить газовой смеси на его отопление в час, в месяц и в год.
Дополнительная информация! Чем меньше будет КПД отопительного котла, тем больше станет расход газовой смеси при магистральной подаче.
Оценка потребления топлива
Для определения расхода горючего нам необходимо знать следующее:
- Продолжительность отопительного периода;
- Мощность котла;
- Потребление топлива оборудованием в единицу времени.
Предположим, что у нас отопительный период длится 6 месяцев.
Какая мощность котла необходима для отопления в доме на 150 квадратов? В среднем, на 1 квадрат площади потребуется 0,1 кВт энергии. В нашем случае понадобится котел на 15 кВт (150 × 0,1).
Далее, нам нужно узнать, сколько такое оборудование потребляет газа за единицу времени, например, в час. Этот показатель обозначен в инструкции, а мы для своих расчетов пока используем среднестатистический вариант для устройства на 15 кВт – 1,68 кубометров в час.
Так как топить круглые сутки мы не будем, предположим, что котел работает 10 часов в день. Таким образом, за день мы переработаем в тепло 16,8 кубометров газа. В нашем отопительном сезоне 180 дней, за которые будет израсходовано 3 024 кубометра газа.
Этот показатель следует умножить на стоимость кубометра для вашего региона, и вы получите ориентировочные затраты на отопление. Зная их, вы сможете распланировать свой бюджет и рассмотреть целесообразность проведения мероприятий по экономии потребления газа.
Формула расчета для магистрального горючего
Мощность котла влияет на потребление газа в частном доме, поэтому владельцу нужно в первую очередь рассчитывать расход горючего, ориентируясь на газовое оборудование. Также учитывается площадь коттеджа. Каждую комнату рассчитывают по отдельности, опираясь на среднегодовую уличную температуру и отталкиваясь от полученного минимального показателя.
Чтобы вычислить расход газа, выявленное число надо разделить на 2, поскольку каждый зимний сезон имеет разную температуру воздуха. В северных регионах она может достигать серьезных минусов, соответственно, потребление ресурса будет выше, чем в южных областях.
По всем правилам рассчитывают так: соотносят 1 кВт на 10 м. кв. площади дома. Делят полученное число надвое, выходит 50 ватт за 60 минут обогрева. Дом площадью 100 м² потребит примерно 5 кВт. Формула для расчета потребления газа в частном доме (A=Q/q*B):
- А — кубический метр траты ресурса за 60 минут;
- Q — мощность оборудования для отопления дома, в этом случае 5 кВт;
- q — определяет минимум удельной теплоты, все зависит от марки горючего, например, для G20 — 34,02 МДж на 1 кубометр выходит почти 10 кВт;
- B — коэффициент полезного действия оборудования, к примеру, работает на 90%, значит, берут цифру на 0,90.
Остается вместо букв в формуле подставить нужные цифры. В таком случае расход газа на 100 м. кв. будет таким: 0,560 кубических метров за 60 минут эксплуатирования котла. На отопление помещения площадью 150 м. кв. получится на 0,840 м. куб и 7,5 кВт. Для загородной недвижимости на 200 м² потратится 1,115 кубометров и примерно 10 кВт.
Выводы и полезное видео по теме
В размещенных ниже видео речь идет о расходе газа для напольных котлов.
Отопление на сжиженном газе (пропан). Расход топлива, личный опыт:
Расход газа напольным газовым котлом HOT SPOT 12 кВт (отзыв пользователя):
Газ – востребованный энергоресурс, проблема экономии как самого ресурса, так и средств на его оплату не теряет своей актуальности.
Разумный расход газа — это и хороший экономичный котел, и профессиональный монтаж отопительной системы, и борьба с теплопотерями. Высокий КПД агрегата — гарантия долгосрочной экономии на расходах на газ.
Если вы сомневаетесь в точности самостоятельных расчетов, попросите помощи у квалифицированного специалиста, который владеет мельчайшими нюансами формул. Его авторитетное мнение избавит вас от ошибок и на этапе проектирования отопительной системы, и в процессе ее эксплуатации.
