Солнечная энергия как альтернативный источник энергии: виды гелиосистем

КОТЛЫ НА БИОТОПЛИВЕ — АЛЬТЕРНАТИВНЫЙ ИСТОЧНИК ОТОПЛЕНИЯ ЧАСТНОГО ДОМА И КВАРТИРЫ

Котлы на биотопливе – распространенные альтернативные источники энергии для частного дома, которые отличает высокое качество исполнения. Биотопливо в виде брикетов и пеллет из сырья растительного происхождения (опилки, стружка, отходы пиломатериалов, лузга подсолнечника) – альтернативное отопление, которое может служить идеальной заменой газовому отоплению в частном доме благодаря высокой теплоотдаче, которая может достигать 6-8 тыс. кКал/кг. Котел для биотоплива – универсальное отопительное устройство с высоким КПД, оснащенное автоматической системой управления, и может с успехом применяться и для отопления другими видами твердого топлива, в том числе углем, дровами, угольными брикетами.

Котлы на биотопливе, как альтернативные источники отопления частного дома, могут использоваться не только для отопления (одноконтурные котлы), но и обеспечивать горячее водоснабжение помещений – для этого можно приобрести двухконтурный котел или добавить к существующему устройству второй контур с бойлером соответствующего типа (проточный или накопительный). Несложное устройство котлов для биотоплива дает возможность обустроить альтернативное отопление дома своими руками, сэкономив, таким образом, часть средств семейного бюджета.

Условия для работы и повышения эффективности

Расчет и монтаж гелиосистемы лучше доверить профессионалам. Соблюдение техники установки обеспечит работоспособность и получение заявленной производительности. Для улучшения эффективности и периода службы надо учесть некоторые нюансы.

Термостатический клапан. В традиционных системах теплоснабжения термостатический элемент редко устанавливается, так как за регулировку температуры отвечает теплогенератор. Однако при обустройстве гелиосистемы о защитном клапане забывать нельзя.

Нагрев бака до максимальной допустимой температуры повышает производительность коллектора и позволяет задействовать солнечное тепло даже при пасмурной погоде

Оптимальное размещение клапана – 60 см от нагревателя. При близком расположении «термостат» нагревается и блокирует подачу горячей воды.

Размещение бака-аккумулятора. Буферная емкость ГВС должна устанавливаться в доступном месте

При размещении в компактном помещении особое внимание уделяется высоте потолков

Минимальное свободное пространство над баком – 60 см. Этот зазор необходим для обслуживания аккумулятора и замены магниевого анода

Установка расширительного бака. Элемент компенсирует температурное расширение в период стагнации. Установка бака выше насосного оборудования спровоцирует перегрев мембраны и ее преждевременный износ.

Оптимальное место для расширительного бачка – под насосной группой. Температурное воздействие при таком монтаже значительно сокращается, и мембрана дольше сохраняет эластичность

Подсоединение гелиоконтура. При подключении труб рекомендуется организовать петлю. «Термопетля» сокращает теплопотери, препятствуя выходу разогретой жидкости.

Технически правильный вариант реализации «петли» гелиоконтура. Пренебрежение требованием становится причиной понижения температуры в баке-аккумуляторе на 1-2°С за ночь

Обратный клапан. Предупреждает «опрокидывание» циркуляции теплоносителя. Обратный клапан при недостатке солнечной активности не дает рассеиваться теплу, накопленному днем.

Энергия ветра

Использование воздушных потоков в качестве ветровой нагрузки позволяет добиваться очень высоких мощностей, в пределах от 1-15 кВт на одну вышку. Классическая система получения альтернативной энергии с использованием ветра состоит из трех составляющих:

Металлическая или бетонная мачта с поворотной платформой;
Воздушный винт, соединенный механической трансмиссией с электрогенератором;
Аккумуляторная батарея с системой преобразования тока.

Стоимость ветровой электроэнергии зависит от размеров конструкции, чем больше высота, на которую поднят винт, тем выше эффективность источника альтернативной энергии. Для альтернативной установки мощностью 50 кВт/ч, поднятой на мачту в 50 м, цена производимой «воздушной» электроэнергии сопоставима с тарифом тепловой электростанции.

Для частного дома возможности использования ветра в качестве альтернативного источника значительно скромнее. Например, простейшая ветровая установка с высотой мачты в 4,5 м и диаметром четырехлопастного винта в 2 м, при ветре в 12 м/с выдает не менее 800-900 Вт/ч. Четыре ветроустановки способны заменить дорогостоящий источник энергии на солнечных кремниевых панелях площадью 20 м2. При этом стоимость альтернативной энергии будет вдвое выше сетевого тарифа.

Простейшая установка получения альтернативной энергии с винтом диаметром всего 70 см, установленная на балконе пятого этажа, позволяет получить 200 Вт/ч даже в условиях несильного ветра. Изготовить альтернативные источники энергии для дома своими руками не составит особого труда, необходимо только спроектировать винт специальной конфигурации, чтобы максимально снизить уровень шума.

В Китае малогабаритные установки с винтом 50 см широко используются в качестве альтернативного источника электроэнергии для питания фонарей уличного освещения и ретрансляторов беспроводного интернета, систем сигнализации и камер наблюдения на парковках и автомагистралях. Стоит такая «кроха» в 10 раз дешевле кремниевой панельки аналогичной мощности, а работает практически в любую погоду, даже без аккумуляторов.

При удачном выборе места под размещение мачты ветряная электростанция в качестве альтернативного источника электроэнергии окупается в течение 2-3 лет. Высота мачты должна составлять не менее 10-12 м, а диаметр лопастей – 2,5-3 м. Две вышки способны производить до 5 кВт/ч при среднем ветре.

Ветроустановки отлично работают в степной и гористой местности, в условиях плотной городской и пригородной застройки их эффективность снижается на 30-40%. Единственным недостатком ветроустановки остается высокий уровень зашумленности. Системы мощностью около 1 кВт способны генерировать шум, сопоставимый с децибелами работающего дизельного автомобиля.

Виды

В зависимости от назначения, режима работы и технического устройства, гелиосистемы подразделяются на несколько видов, это:

По типу получаемой энергии:

Электрические – в результате работы комплекта оборудования на выходе получается электрическая энергия.
Тепловые – путем преобразования в устройствах, входящих в состав данной группы гелиосистем, получается тепловая энергия.

По назначению (для тепловых гелиоустановок):

Для отопления;
Для горячего водоснабжения;
Комбинированного типа (для отопления и горячего водоснабжения).
По виду теплоносителя (для тепловых гелиосистем):
С использованием жидкого теплоносителя (вода, антифриз и т.д.);
С использованием воздуха.

По режиму работы:

Постоянного действия;
Периодического действия (сезонный или циклический характер работы).

По типу использования:

В качестве основного источника получаемой энергии;
В качестве резервного источника, обеспечивающего покрытие части требуемой мощности (при получении электрической энергии) и частичное – при отоплении или получении горячей воды, при тепловом типе гелиосистем.

По техническому оснащению и устройству:

Параметры напряжения на выходе гелиоустановки – при преобразовании солнечной энергии в электрическую;
Количество контуров, обеспечивающих получение и преобразование энергии солнца в тепловую энергию – одно-, двух- и многоконтурные.

Гелиосистема.

Как можно значительно сократить расход любого топлива (газа, электричества и др.) при нагреве горячей воды для дома, бассейна и обеспечения теплом частного жилища? Эту задачу успешно решакл солнечные системы, которые преобразуют лучистую энергию в тепловую.

Главный элемент системы — коллектор. Он поглощает солнечную энергию и преобразовывает ее в высокую температуру теплоносителя. Другие агрегаты — вспомогательные, но их наличие обязательно. Бак-накопитель служит местом теплообмена между теплоносителем и водой из системы горячего водоснабжения. Гидравлический контур состоит из трубопроводов, клапанов, фильтров, расширительных баков, насосного оборудования. Система авторегулировки управляет процессами теплопередачи. Монтажный комплект — это детали крепления бака, коллектора и остальных элементов системы.

Сколько и каких коллекторов нужно?

Не углубляясь в технологические дебри, отметим, что коллекторы бывают плоскими и трубчатыми.
Первые дешевле и менее капризны в обслуживании, вторые — более производительны и многофункциональны, но требуют большего внимания при эксплуатации.

Размер коллектора должен быть таким, чтоб прибор мог обеспечить в среднем 85-95 % горячей воды, используемой в теплом полугодии. Считается, что семье из четырех человек нужен коллектор:

или плоский, площадью 1-1,5 м2 на человека, то есть 4-6 м2,
или трубчатый, площадью 0,6-0,8 м2 на человека, то есть 2,4-3,2 м2.

Поверхность коллекторов, призванных обогревать воду в бассейне, должна составлять:

в случае крытого бассейна — около 40 % площади зеркала воды;
в случае открытого бассейна -около 70 % площади зеркала воды.

Компании, продающие и устанавливающие солнечные коллекторы, предлагают использовать их не только для нагрева воды, но и для отопления. На самом деле это возможно только для низкотемпературных отопительных систем (например для систем обогрева пола), температура теплоносителя которых не превышает 40 °С. И в данном случае нужны коллекторы значительно большей площади, чем для нагрева воды. Этот вариант достоин внимания, но подходит только людям, готовым к большим затратам. С точки зрения экономичности вложения расходы очень велики по сравнению с прибылью, даже учитывая энергоэффективность.

Отчего зависит эффективность?

Энергозффективность коллекторов напрямую зависит от их типа и правильного расположения. Большое значение имеет и то, к какой стороне света обращено оборудование: наиболее эффективны коллекторы, «смотрящие» в южном направлении. Плоский коллектор может быть отклонен максимум на 15 в сторону востока или запада — это снизит его эффективность незначительно. Больший поворот нужно компенсировать увеличением поверхности прибора. Если дом имеет неопределенную ориентацию по сторонам света, лучше использовать трубчатые коллекторы, которые позволяют варьировать положение абсорбера. Для таких установок допускается более широкий диапазон отклонений от юга, чем для плоских: угол наклона абсорбера можно регулировать для каждой трубы индивидуально.

Составляющие гелиосистемы.

При естественной циркуляции теплоносителя бак-теплообменник должен быть расположен выше верхней точки солнечного коллектора. Такое размещение вызывает сложности, особенно при монтаже коллекторов на крыше.

В системах с принудительной циркуляцией ее обеспечивает маломощный насос, работой которого управляет специальный контроллер. Потребляемая мощность насоса небольшая по сравнению с тепловой энергией, вырабатываемой системой.

Используя коллекторы, можно на 10-15 % уменьшить расходы на отопление и до 70 % — на горячее водоснабжение.

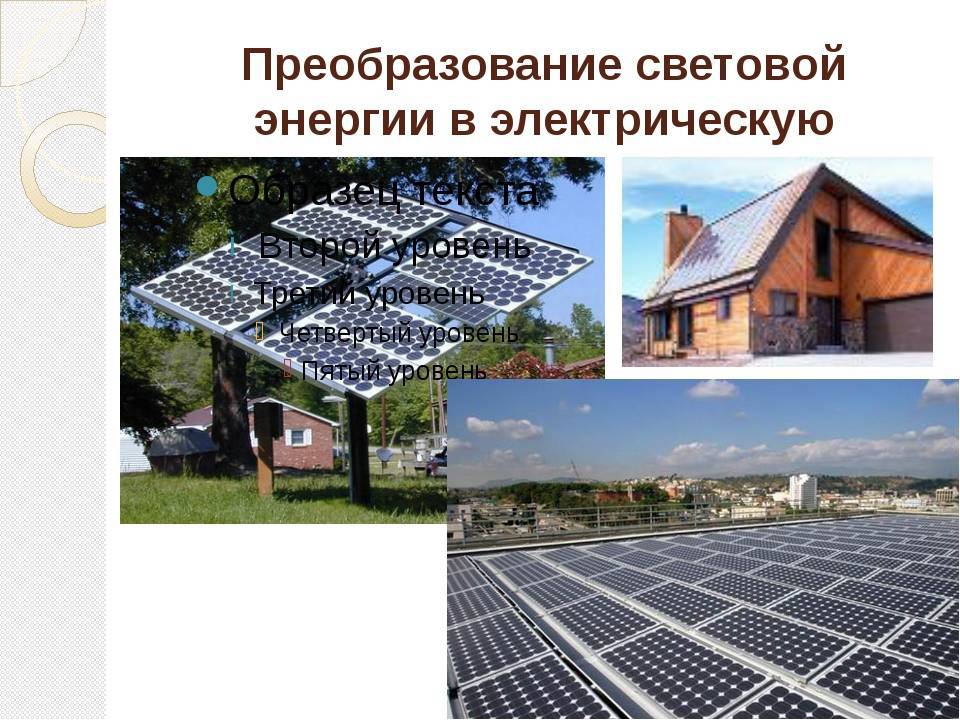

Преобразование солнечной энергии в электричество

Фотоэлектрические (PV) панели и концентрация солнечной энергии (CSP) объектов захвата солнечного света могут превратить его в полезную электроэнергию. Крыши PV панели делают солнечную энергию жизнеспособной практически в каждой части Соединенных Штатов. В солнечных местах, таких как Лос-Анджелес или Феникс, система 5 киловатт производит в среднем 7000 до 8000 киловатт-часов в год, что примерно эквивалентно использованию электроэнергии типичного домохозяйства США.

Фотовольтарика

В этом случае электрический ток появляется вследствие фотовольтарического эффекта. Принцип такой: солнечный свет попадает на фотоэлемент, электроны поглощают энергию фотонов (частиц света) и приходят в движение. В итоге мы получаем электрическое напряжение.

Именно такой процесс происходит в солнечных панелях, основу которых составляют элементы, преобразующие солнечное излучение в электричество.

Сама конструкция фотовольтарических панелей достаточно гибкая и может иметь разные размеры. Поэтому в использовании они очень практичны. К тому же панели имеют высокие эксплуатационные свойства: устойчивы к воздействию осадков и перепадам температур.

А вот как устроен отдельный модуль солнечной панели:

Гелиотермальная энергетика

Тут подход немного другой, т.к. солнечное излучение используется для нагревания сосуда с жидкостью. Благодаря этому она превращается в пар, который вращает турбину, что приводит в выработке электричества.

Самый наглядный пример использования данной технологии – это станция Иванпа Солар в пустыне Мохаве. Она является крупнейшей в мире солнечной гелиотермальной электростанцией.

Работает она с 2014 года и не использует никакого топлива для производства электричества – только экологически чистая солнечная энергия.

Котёл с водой располагается в башнях, которые Вы можете видеть в центре конструкции. Вокруг расположено поле из зеркал, направляющих солнечные лучи на вершину башни. При этом компьютер постоянно поворачивает эти зеркала в зависимости от расположения солнца.

Солнечный свет концентрируется на башне

Под воздействием концентрированной солнечной энергии вода в башне нагревается и становится паром. Так возникает давление, и пар начинает вращать турбину, вследствие чего выделяется электричество. Мощность этой станции – 392 мегаватт, что вполне можно сопоставить со средней ТЭЦ в Москве.

Солнечные аэростатные электростанции

Это оригинальное решение хоть и не получило широкого применения, но всё же имеет место быть.

Сама установка состоит из 4 основных частей:

Аэростат – располагается в небе, собирая солнечное излучение. Внутрь шара поступает вода, которая быстро нагревается, становясь паром.
Паропровод – по нему пар под давлением спускается к турбине, заставляя её вращаться.
Турбина – под воздействием потока пара она вращается, вырабатывая электрическую энергию.
Конденсатор и насос – пар, прошедший через турбину, конденсируется в воду и поднимается в аэростат с помощью насоса, где снова разогревается до парообразного состояния.

Целесообразность использования гелиосистемы

Гелиосистема – комплекс для преобразования солнечной лучевой энергии в тепловую, которая в последствии передается в теплообменник для нагрева теплоносителя системы отопления или водоснабжения.

Эффективность гелиотермической установки зависит от солнечной инсоляции – количество энергии, поступающей в течение одного светового дня на 1 кв.м поверхности, расположенной под углом 90° относительно направленности солнечных лучей. Измерительная величина показателя – кВт*ч/кв.м, значение параметра меняется в зависимости от сезона.

Средний уровень солнечной инсоляции для региона умеренно-континентального климата – 1000-1200 кВт*ч/кв.м (в год). Количество солнца – определяющий параметр для расчета производительности гелиосистемы.

Монтаж системы гелиотеплоснабжения – дорогое мероприятие. Чтобы капитальные расходы оправдали себя, необходим точный расчет системы и соблюдение технологии установки.

Пример. Усредненная величина солнечной инсоляции для Тулы в середине лета – 4,67 кВ/кв.м*день при условии установки панели системы под углом 50°. Производительность гелиоколлектора площадью 5 кв.м рассчитывается следующим образом: 4,67*4=18,68 кВт теплоэнергии за день. Этого объема хватит для подогрева 500 л воды с температуры от 17°С до 45°С.

Говоря о целесообразности внедрения новых технологий, важно учесть технические особенности конкретного гелиоколлектора. Одни начинают работать при 80 Вт/кв.м солнечной энергии, а другим достаточно – 20 Вт/ кв.м

Даже в южном климате, применение коллекторной системы исключительно для отопления не окупится

Если установка будет задействована исключительно зимой при дефиците солнца, то стоимость оборудования не покроется и за 15-20 лет

Даже в южном климате, применение коллекторной системы исключительно для отопления не окупится. Если установка будет задействована исключительно зимой при дефиците солнца, то стоимость оборудования не покроется и за 15-20 лет.

Чтобы максимально эффективно использовать гелиокомплекс, его необходимо включить в систему горячего водоснабжения. Даже зимой гелиолектор позволит «урезать» счета за энергоносители на подогрев воды до 40-50%.

Кроме экономической выгоды «солнечный обогрев» имеет дополнительные плюсы:

Экологичность. Сокращается выброс углекислого газа. За год 1 кв.м гелиоколлектора предотвращает поступление в атмосферу 350-730 кг отработки.
Эстетичность. Пространство компактной ванны или кухни удается избавить от громоздких бойлеров или газовых колонок.
Долговечность. Производители уверяют, что при соблюдении технологии монтажа, комплекс прослужит порядка 25-30 лет. Многие компании предоставляют гарантию до 3-х лет.

Аргументы против использования энергии солнца: ярко выраженная сезонность, зависимость от погоды и высокие первоначальные инвестиции.

Солнце как альтернативный источник энергии

Проблема в том, что солнце – это прерывистый источник энергии. Так, что требуется накопление энергии и использование её в связке с другими энергетическими источниками. Основная проблема на сегодняшний день заключается в том, что современное оборудование имеет низкую эффективность преобразования энергии солнца в электрическую и тепловую. Поэтому все разработки направлены на то, чтобы увеличить КПД таких систем и снизить их стоимость.

Вот он – возобновляемый источник энергии

Кстати, очень много ресурсов на планете представляют собой производные от солнечной энергии.

Солнце отправляет к поверхности нашей планеты радиацию. Из широкого спектра излучения поверхности Земли достигают 3 типа волн:

Световые. В спектре излучения их примерно 49 процентов;
Инфракрасные. Их доля также 49 процентов. Благодаря этим волнам наша планета нагревается;
Ультрафиолетовые. В спектре солнечного излучения их примерно 2 процента. Они невидимы для нашего глаза.

Окупаемость гелиосистем – прямые и косвенные факторы экономии

Опыт эксплуатации существующих на данный момент гелиосистем показывает, что при сохранении постоянной цены на энергоносители и электроэнергию расходы на установку всего комплекта оборудования окупаются примерно за 9-10 лет. Если же учесть инфляцию, то срок окупаемости снижается примерно до 6-7 лет. Про среднем сроке работы гелиосистемы в 25 лет, мы до 18 лет получаем чистую прибыль.

Главным фактором, влияющим на сокращение затрат, является, конечно, снижение расхода топлива котельным оборудованием на нагрев теплоносителя и горячей воды для системы ГВС. Кроме того, уменьшение нагрузки на котел сокращает потребность в его обслуживании и существенно повышает срок его службы.

Домашняя солнечная электростанция

Теперь попытаемся понять, зачем нужна электростанция на солнечных батареях для домашнего пользования.

В первую очередь она позволяет решить проблему с поставками электричества.
Солнечные батареи обеспечивают независимое снабжение электроэнергией.
Смогут служить дополнением к существующим источникам электричества, таким как ветряк или бензиновый (дизельный) генератор.
Это своего рода инвестиция. Тарифы на свет постоянно растут, а солнце светит всегда.
Можно остатки электричества продавать государству.
Для частного дома частично перекрывает традиционное отопление.

Дополнительное оборудование

Помимо генераторов тока (ветрогенератора или солнечной батареи) вам потребуются:

Инвертор — преобразует постоянный ток, вырабатываемый солнечной батареей или аккумулятором, в переменный ток мощностью 220 В.
Аккумуляторные батареи (АКБ). В них накапливается запас электроэнергии на случай пикового потребления или для той ситуации, когда генератор не вырабатывает ток (например, солнечные батареи ночью).
Контроллеры заряда — устройства, отвечающие за направление потоков электроэнергии, вырабатываемой генератором. Без них генератор придётся вручную отключать от АКБ на каждую ночь и в конце каждого заряда. Кроме того, контроллеры повышают эффективность работы генератора на 30–50 %.
Крепление генератора. В случае с ветрогенератором это мачта высотой 8–10 м. Для солнечных панелей это кронштейны для установки на крыше либо отдельно стоящие конструкции.

Как показывает практика, за комплект оборудования придётся заплатить примерно столько же, сколько за генератор.

Гелиосистема для нагрева воды

При использовании солнечных коллекторов в системах горячего водоснабжения и сетях подогрева воды в бассейнах, конфигурация сети, аналогична сетям отопления, с той лишь разницей, что это может быть полностью отдельная система или являющаяся частью общей системы отопления дома.

В каком качестве работает гелиосистема, зависит от количества контуров, смонтированных при ее разработке. На схеме, приведенной выше, рассмотрен вариант устройства системы горячего водоснабжения в общей системе отопления дома площадью 200 м2 и более, когда гелиосистема является дополнительным источником получения тепла.

Энергия электромагнитного солнечного излучения

Она может использоваться для выработки как электроэнергии, как и тепловой энергии. Прямое преобразование солнечной радиации в электроэнергию производится как путем прямого преобразования за счет явления внутреннего фотоэффекта на фотоэлектрических панелях, так и косвенно с использованием термодинамических методов (получение пара с высоким давлением).

Солнечная электростанция

Получение тепловой энергии из солнечной производится за счет поглощения данной энергии и дальнейшего нагрева поверхности и теплоносителя, как специальными коллекторами, так и при помощи использования приемов «солнечной архитектуры».

Совокупность установок для преобразования энергии Солнца составляет солнечную электростанцию.

Pros

Ветровая энергия не производит загрязнения, которое может загрязнять окружающую среду. Поскольку никаких химических процессов не происходит, как при сжигании ископаемого топлива, вредных побочных продуктов не осталось.

Поскольку ветрогенерация является возобновляемым источником энергии, мы никогда не закончим ее.
Сельское хозяйство и выпас скота все еще могут иметь место на земле, занятой ветряными турбинами, которая может помочь в производстве биотоплива.
Ветровые фермы могут быть построены за пределами берега.

Принцип работы

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Что это такое

Гелиосистема – это комплекс технических устройств, посредством которого энергия солнца в виде солнечных лучей, преобразуется в тепловую или электрическую энергию, используемые человеком для своих нужд.

В состав гелиосистемы входят следующие составные элементы:

Приемное устройство (солнечная батарея, солнечный коллектор и т.д.) – является элементом гелиосистемы, в котором энергия солнца преобразуется в другие виды энергии;
Устройства, обеспечивающие режим работы системы – инвертор, контроллер, аккумуляторная батарея (при получении электрической энергии) и теплообменник, система трубопроводов, технические устройствами, обеспечивающими циркуляцию теплоносителя (насосы) — при получении тепловой энергии.

Подключим горячее водоснабжение?

В дополнение к отоплению, к коллекторной солнечной системе можно подключить горячее водоснабжение. Для этого подсчитаем, сколько тепловой энергии вам необходимо тратить каждый день. Формула расчета солнечного коллектора для ГВС проста:

Pw = 1,163 x V x (T – t) / 24

Обозначения:

Pw – количество тепла, необходимое для подогрева воды;
V – средний объем горячей воды, расходуемый за сутки;
T – температура, до которой нужно подогреть воду;
t – температура, с которой вода поступает в систему.

Чтобы рассчитать необходимое количество дополнительных коллекторов для ГВС – разделите это значение на производительность солнечного коллектора P, полученное по последней формуле.

Биогазовые установки

Газ образуется в результате обработки продуктов жизнедеятельности домашних птиц и животных. Переработанные отходы используются для удобрения почвы на приусадебных участках. Процесс основан на реакции брожения, в котором участвуют бактерии, живущие в навозе.

Самым лучшим источником биогаза считается навоз КРС, хотя для этого также подходят отходы птиц или другого домашнего скота.

Брожение происходит без доступа кислорода, поэтому целесообразно использовать закрытые емкости, которые еще называют биореакторами. Реакция активизируется, если периодически перемешивать массу, для этого используется ручной труд или различные электромеханические приспособления.

Также потребуется поддерживать температуру в установке от 30 до 50 градусов для обеспечения активности мезофильных и термофильных бактерий и участия их в реакции.

Изготовление конструкции

Самой простой биогазовой установкой является бочка с мешалкой, закрывающаяся крышкой. Газ из бочки поступает в резервуар через шланг, в крышке для этой цели проделывается отверстие. Такая конструкция обеспечивает газом одну или две газовые горелки.

Для получения масштабных объемов газа используется надземный или подземный бункер, который изготавливается из железобетона. Всю емкость целесообразно разделить на несколько отсеков, для того чтобы реакция происходила со сдвигом во времени.

Емкость заполняется массой не полностью, примерно на 20 процентов, остальное пространство служит для скапливания газа. К крышке емкости подсоединяются две трубки, одна отводится к потребителю, а другая к гидрозатвору – емкости, заполненной водой. Это обеспечивает очищение и осушение газа, к потребителю подается газ высокого качества.

Солнечный коллектор для подогрева воды

Гелиоустановки для нагрева воды — это самые распространенный вариант использования энергии солнца, которые можно использовать круглый год. Есть некоторые нюансы в подключении, эффективности работы и уходе. Подробнее разберем чем отличается схема подключения коллектора в зимний и летний период.

Летний вариант горячего водоснабжения от солнечного коллектора

Монтаж установки для работы в теплое время года не сложный. Чаще устанавливают для летнего душа или для обеспечения дачного дома горячей водой.

Если вода будет использоваться на улице, как в случае с летним душем, то бак тоже должен располагается на улице. Если водоснабжение требуется в доме, то бак устанавливается там же.

В таких установкам происходит естественная циркуляция жидкости, поэтому необходимо придерживаться следующих рекомендаций:

Батарея коллектора устанавливается немного ниже уровня бака, куда будет поступать горячая вода.
Для соединения бака с коллектором используют трубки не меньше, чем 7,5 сантиметров.

Для эффективной работы иногда используют циркуляционный насос.

Зимняя схема подключения солнечного подогрева воды

Если гелиосистема используется все сезоны, то нужно помнить, что нельзя использовать в качестве теплоносителя воду, так как она замерзнет и порвет трубы. Для использования установки зимой используют антифриз. Схема установки будет выглядеть так:

Устанавливается бойлер косвенного нагрева.
Антифриз нагревается и проходит по змеевику и согревает воду, которая находится в этот момент в баке.
Для контроля устанавливают расширенный бак, автоматический воздухоотводчик, предохранительный клапан.

Эффективность работы гелиосистем в зимой ниже, по сравнению с выработкой энергии в летом.

Основной источник энергии

Природа мудро заботится о том, чтобы человечество получало от небесного светила его дары. Доставка к Земле солнечной энергии осуществляется путем передачи радиационных волн на поверхность материков и вод. Причем до нас из всего посылаемого спектра доходят только:

1. Ультрафиолетовые волны. Они невидимы для человеческого глаза и составляют примерно 2% в общем спектре.

2. Световые волны. Это примерно половина энергии Солнца, которая достигает поверхности Земли. Благодаря световым волнам человек видит все краски окружающего его мира.

3. Инфракрасные волны. Они составляют примерно 49% спектра и нагревают поверхность воды и суши. Именно эти волны и являются наиболее востребованными в вопросах использования энергии Солнца на Земле.

Энергия из ветра

Наши предки давно научились применять энергию ветра для своих нужд. В принципе, с тех пор конструкция почти не изменилась. Только жернова сменил привод генератора, преобразующий энергию вращающихся лопастей в электричество.

Для изготовления генератора понадобятся следующие детали:

генератор. Некоторые используют мотор от стиральной машинки, слегка преобразовав ротор;
мультипликатор;
аккумулятор и контроллер его заряда;
преобразователь напряжения.

Ветрогенератор

Существует множество схем самодельных ветрогенераторов. Все они комплектуются по одному принципу.

Собирается рама.
Устанавливается поворотный узел. За ним монтируются лопасти и генератор.
Монтируют боковую лопату с пружинной стяжкой.
Генератор с пропеллером крепится на станину, затем её устанавливают на раму.
Подсоединяют и соединяют с поворотным узлом.
Устанавливают токосъёмник. Соединяют его с генератором. Провода подводят к батарее.

Совет. От диаметра пропеллера будет зависеть число лопастей, а также количество генерируемого электричества.

Солнечная энергия как альтернативный источник энергии: виды и особенности гелиосистем
