Сквозняков больше нет — выбираем правильные доводчики для входных дверей

Варианты установки и техобслуживание доводчика

В зависимости от необходимого усилия пружины (EN1…EN7), возможны несколько положений доводчика, относительно петлевой части двери

Обратите внимание на то, что при этом угол открывания двери не одинаковый. У Dorma TS68 это 90 и 180 градусов

ВНИМАНИЕ! Нельзя использовать доводчик, как ограничитель открывания двери! Для ограничения хода двери нужно использовать дверные упоры.

Сам корпус доводчика может располагаться как на двери, так и на коробке. А также, на внешней или внутренней стороне двери. В следующей публикации мы покажем процесс установки доводчика на коробку, изнутри помещения, при двери, которая открывается наружу.

Не реже одного раза в год следует заменять смазку в шарнире соединения двух половинок рычага. Если доводчик стоит на уличной двери, то обязательно проявятся сезонные колебания температур. Зимой масло становится густым, а летом наоборот. Поэтому дважды в год (а если требуется, то и чаще) производят регулировку доводчика.

Подготовка к монтажу

Сначала нужно определиться, подойдут ли для крепления стандартные шурупы заводской комплектации, находящиеся в упаковке вместе с механизмом. Их можно использовать при креплении на дерево и металл. В металле сначала просверливаются отверстия меньшего диаметра, чем у шурупа.

При креплении на утеплитель металлической двери, облицованный шпоном, потребуется сверлить сквозные отверстия и использовать шпильки с резьбой, шайбы и гайки.

При креплении на непрочную пластиковую облицовку также желательны сквозные шпильки. Но шайбы лучше использовать большие, чтобы избежать опасности выламывания пластика от нагрузок.

Также особого крепления требует установка на тонкий алюминиевый профиль: здесь используются бонки, стальные цилиндры с резьбой.

Сегодня дверные полотна и утепление для металлических дверей делают из материалов с разными свойствами. Поэтому заочно рекомендовать оптимальный крепеж при каждом варианте невозможно. В каждом индивидуальном случае нужно руководствоваться здравым смыслом и опытом.

Но есть закономерность. Непрочные двери самые легкие, поэтому на них требуются доводчики первых классов, с небольшим усилием, которые не требуют мощного крепления.

Разметка места крепления

Это ответственная операция. От того, как правильно будет расположен механизм, зависит качество его работы. Плоскость корпуса механизма должна плотно прилегать к полотну.

Как правильно отрегулировать доводчик

За регулировку доводчика отвечают винты, расположенные на корпусе. Обычно они закрыты накладкой, которую нужно снять. Чтобы узнать, какие винты меняют каждый параметр, достаточно заглянуть в инструкцию, полученную от производителя. На картинке сверху — схема. По ней и будем рассказывать о настройке функций.

Скорость закрывания (C). Закручивание винта уменьшает скорость, откручивание — увеличивает. Оптимальное время — 5 секунд.

Скорость дохлопа (L). Чтобы усилить эффект и гарантированно захлопнуть дверь, необходимо отпустить регулятор на 1, максимум 2 оборота.

Демпфирование (BC). Чем туже винт, тем сложнее порыву ветра распахнуть двери и ударить ее о ближайшую стену.

Задержка закрывания (DA). Закручивая по часовой стрелке, увеличиваем время, после которого начнется плавное закрывание.

Удержание открытой (HO). Достаточно распахнуть дверь на 70°-150° и зажать фиксатор. Каждый раз на этом рубеже будет включаться блокировка. Для снятия — потянуть на себя.

Напоследок мы подобрали видео, на котором показана регулировка доводчика:

Механизм доводки — незаменимая вещь для входной группы частного дома. Главное — правильно выбрать механизм, установить и отрегулировать его.

Доводчики

Устройство, которое управляют открыванием и закрыванием дверей называется доводчиком

Что такое дверной доводчик? Устройство, которое управляют открыванием и закрыванием дверей называется доводчиком. Они обеспечивают надежное закрытие двери. Устанавливаются на двери, которые оснащены системой контроля доступа, противопожарные, эвакуационные двери, а также на входные двери.

Имея возможность управления временем открытия двери, вы экономите значительную часть тепла. Можно подобрать нужное вам изделие. Разнообразные функции, альтернативные варианты установки обеспечат дверям удобную работу, а вам – простую установку и легкую регулировку.

Усилие, которое мы предпринимаем, чтобы открыть дверь, передается на доводчик. Встроенная в его корпус пружина сжимается и приходит в исходное положение. Этот простой механизм позволяет регулировать закрывание двери.

Какие ошибки могут быть допущены в процессе выбора?

Можно выделить несколько распространенных недочетов и трудностей, возникающих при подборе изделия. К ним относится:

выбранный элемент не подходит к уличной двери, которая обладает очень большим весом или другими специфическими параметрами;
покупка верхнего изделия на маятниковую дверную конструкцию, для которой подходит только напольный вариант;
выбор такого предмета, который отличается сложной установкой, а также специфической регулировкой, в результате чего эти работы должны быть выполнены только специалистами;
отсутствие стойкости к морозу у приспособления, предназначенного для эксплуатации на улице.

Таким образом, выбор доводчика для входных дверных конструкций считается сложным и специфическим, поэтому важно очень серьезно относиться к этому вопросу. На видео можно посмотреть, как выглядят различные виды доводчиков, а также как правильно их смонтировать и отрегулировать

Преимущества и недостатки установки доводчиков

При монтаже доводчика на входную дверь вы получите следующие преимущества:

Увеличение срока эксплуатации дверного полотна и фурнитуры, так как плавное захлопывание оберегает дверь от повреждений ударами при открывании/закрывании и минимизирует нагрузку на фурнитуру;
Плотное вхождение дверной створки в коробку защищает помещение от попадания холодного ветра, сквозняков и посторонних шумов извне;
Механизированное устройство не требует подключения к электросети;
Отрегулированная скорость закрывания позволяет сделать эксплуатацию двери безопасной, что актуально для семей с маленькими детьми или пожилыми членами, которые могут долго заходить в помещение либо не удержать створку при открывании;
К недостаткам можно отнести возможные затруднения при установке и регулировании доводчика, а также значительную стоимость качественных изделий, оснащенных дополнительными функциями.

Монтаж

В зависимости от производителя и модели монтаж доводчика может иметь незначительные отличия. Поэтому перед началом работ нужно изучить инструкцию и придерживаться этих рекомендаций. В комплект входят все необходимые крепежные элементы.

Сначала крепится рычаг и монтируется доводчик. Жесткий рычаг надевается на специальный выступ в нижней части корпуса и затягивается винтом с гайкой. Для предупреждения раскручивания ее покрывают стопорящей жидкостью или краской. Регулируемая штанга устанавливается отдельно. После регулировки длины тяга и рычаг соединяются при полностью закрытой двери. Для этого достаточно свести их вместе и придавить пальцами до щелчка.

Встраивается на место заглушка и проверяется работоспособность. Створка должна плавно открываться-закрываться, без рывков и чрезмерных усилий. При этом не должно быть посторонних звуков типа скрежета или постукивания, дверь не должна скрипеть.

Виды доводчиков

Производители выпускают оборудование двух видов:

кулачковые слайдовые;
зубчатые рычажные.

Кулачковые модели предназначены только для легких конструкций. «Кулачок» перемещается по роликам и давит на рабочую пружину. Механизм обеспечивает плавное закрывание.

Самый распространенный вариант – зубчатые рычажные механизмы. Энергия передается пружине через шестеренки. Такие доводчики подходят для тяжелых полотен с кодовыми замками.

В зависимости от размещения различают:

верхние (накладные);
напольные;
скрытые (рамные) доводчики.

Верхние модели устанавливаются над створками. Входные и фасадные группы оборудуются моделями, адаптированными для эксплуатации в холодном или жарком климате. Недорогие устройства оборудуются скользящим стержнем или зубчатым механизмом.

Напольные варианты крепятся снизу дверных блоков. Это оптимальный вариант для офисных, банковских помещений, торгово-развлекательных комплексов. Приспособления практически незаметны посетителям.

Напольные конструкции часто устанавливаются под стеклянные, домофонные двери, раскрывающиеся в обе стороны. Стандартные регуляторы рассчитаны на створки массой до 120 кг. Внутренний амортизатор предотвращает удары полотна о дверную коробку. Амортизационный механизм снижает нагрузки, продлевает срок эксплуатации.

Скрытые конструкции размещаются внутри рамы или в полу. Минимальная толщина дверного полотна для установки – 40 мм. Самостоятельная регулировка механизмов практически невозможна из-за сложного доступа. Такое оборудование предназначено для помещений с повышенными требованиями к оформлению интерьера.

Стандарты мощности

По европейским стандартам можно подобрать доводчик с подходящим усилием (достаточно мощный). Например, дверь с шириной 80 см (обычная межкомнатная) идеально сочетается с моделью (по стандарту) EN-2, в которой усилие (она же масса полотна) равно 40 (кг). Для сравнения: на производстве железные ворота с шириной 160 см требуют усилия устройства, равного 150 (кг), модель по стандарту EN-6. Для применения в домашних условий не требуется усилия более 60 и менее 20 (EN-3 и EN-1), разве что на вход (EN-3 и EN-5).

При этом, конечно, нужно учитывать материал полотна. будет проходить сложнее, учитывая немалый вес конструкции. Но все в итоге будет работать гладко, если вы подберете подходящую модель.

Доводчик 3S (мал.)

Данный дверной доводчик относится к линейке среднего ценового сегмента. Он относится к классу EN3-4 и подходит для дверных полотен 50–80 кг весом. Это могут быть деревянные, пластиковые или стеклянные двери, а в некоторых случаях – и металлические. Доводчик 3S (мал.) выпускается, как ясно из названия модели, с малым рычагом длиной 225-295 мм. Доводчик рекомендуется для установки на двери, которые не требуют открывания на 180˚ (например, в тех случаях, когда полное распахивание двери ограничивается стеной или иным препятствием).

Доводчики серии S являются морозостойкими. Как и в устройствах линейки ECO, в них используется специальное гидравлическое масло, только температурный диапазон его работы ещё шире. Минимальной температурой, возможной для бесперебойной работы доводчиков серии S, является температура –45˚С.

Ещё одно важное отличие доводчиков S от бюджетной линейки состоит в количестве циклов наработки на отказ. Оно составляет не менее 500 000 циклов

Отметим, что за последние 5 лет во время регулярных производственных испытаний ни один доводчик торговой марки «НОРА-М» не вышел из строя в рамках показателей наработки на отказ.

Разновидности дверных доводчиков и особенности их конструкции

Существует три основных типа устройств:

Накладные;
Напольные;
Скрытого монтажа.

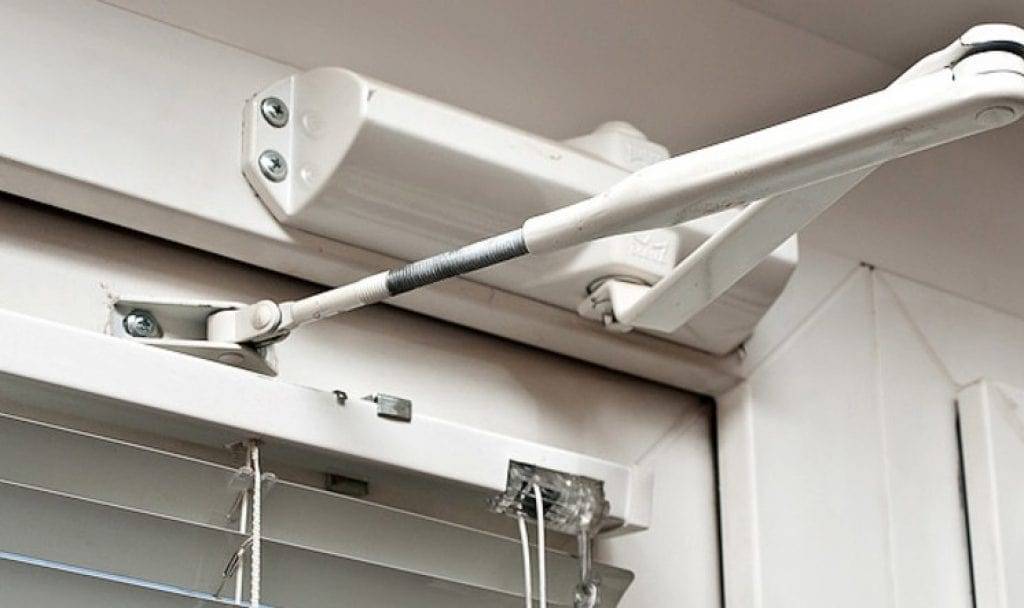

Накладные доводчики

Наиболее распространенная разновидность. Устанавливаются на верхнюю часть дверного блока, закрепляясь на дверном полотне и коробе проема. Сам механизм представляет собой систему рычагов, которые при открытии передают давление на пружину. Такие устройства имеют довольно простую конструкцию, надежны в эксплуатации, могут использоваться для закрытия тяжёлых внешних или металлических бронированных дверей. Наиболее популярными являются два типа механизмов:

Конструкция с зубчатым механизмом. Дверное полотно приводит в действие рычаг, прикрепленный к шестерне, которая передвигает зубчатый штифт или поршень;
Конструкция со стержнем скольжения. На пружину воздействует кулачковый вал, который так же приводит в движение два поршня открывающий и тормозящий

Напольные доводчики для автоматических дверей

Как правило, используется в помещениях и сооружениях технического характера, где функциональность превалирует над эстетическими характеристиками. Чаще всего устанавливается в супермаркетах и магазинах в сочетании со стеклянным дверным полотном. В отличие от накладных устройств монтируемых вверху короба в механизмах напольных конструкций отсутствуют рычаги. Доводчик оснащается валом с одной стороны прикрепленным к пружине, а с другой стороны вал представляет собой крепежный элемент удерживающее дверное полотно. Такая конструкция способна выдержать значительные нагрузки до 300 кг.

Напольный тип

Доводчики скрытого способа установки

Такие устройства имеют определенные ограничения в сфере своего применения, прежде всего, по весу двери, так как миниатюрные размеры негативно сказываются на эксплуатационном ресурсе. Кроме того такие доводчики весьма требовательны к точности установки дверных створок.

Устройство и принцип работы доводчика

Конструкция этих приспособлений является достаточно простой. Они состоят из рычажной тяги и корпуса с механизмом с наличием мощной пружины, сжимающейся под влиянием поршня. Сам же указанный элемент отвечает за правильное закрытие двери. Пружина из стали располагается в специальной капсуле с наличием масла. Благодаря гидравлическим каналам, по которых происходит перетекание данной смеси в рабочую емкость, после сжатия она неспешно приобретает начальное положение.

Регулировка дверного доводчика совершается посредством специальных винтов, что находятся на торце корпуса. В ходе их вращения происходит изменение сечения гидравлических каналов, и скорость перетекающего масла напрямую влияет на темп закрытия двери. Более современные устройства оборудуются специальным клапаном, который предоставляет возможность придерживать движение дверного полотна от 70° до полного закрывания, благодаря чему совершается неспешное прижатие или прихлоп на крайних 7-15°. Последний нужен для прохождения препятствий, которыми выступают дверные защелки, уплотнитель, а также сопротивление воздуха, что образуется во время закрытия двери.

Установка на входную дверь

На двери, выходящей на улицу, следует зафиксировать доводчик изнутри. Так он будет защищен от воздействия атмосферных осадков и перепадов температур. Если такой возможности нет, то следует приобрести мощный морозостойкий механизм и устанавливать его там, где удобно.

Приобрести механизм, соответствующий весу и ширине вашей двери.
Выбрать тип монтажа.
С помощью монтажной схемы, их комплекта разметить места крепления. Для этого шаблон нужно приложить к двери или приклеить скотчем и через него отметить нужные точки.
Просверлить дрелью отверстия в полотне и в раме.
Зафиксировать корпус устройства и рычаг саморезами.
Соединить основную и ответную часть рычага винтом из комплекта.
Отрегулировать рычаг по длине. Он должен быть перпендикулярен закрытой створке.

После установки следует приступить к регулировке дверного доводчика.

Особенности некоторых моделей

Самые распространенные среди пользователей доводчики — «Dorma» TS-68, «Дипломат», «GEZE» TS 4000. Каждой модели соответствуют свои особенности регулирования таких устройств.

«Dorma» TS-68 — классическая модель, устанавливаемая сверху. Особенность ее состоит в том, что механизм оборудован специальным рычагом для изменения усилия запирания дверей.

Модель «Дипломат» характеризуется простой установкой и обслуживанием механизма. Регулировка дверного доводчика включает этапы натяжения пружины и корректировки открытия-закрытия. В некоторых модификациях «Дипломата» отсутствует настройка дохлопа. Устройства работают по принципу гидромеханики.

«GEZE» TS 4000 — популярная модель верхнего дверного механизма среди пользователей. Доводчик может осуществлять корректировку демпфирования открытия, настройку термостабильной скорости закрывания спереди и конечного дохлопа с помощью рычажной тяги.

Источник

Основные принципы монтажа доводчиков

Установка доводчика на дверь — процесс довольно непростой. От того, насколько правильно будет это сделано, будет зависеть не только срок службы самого доводчика, но и двери. Излишние усилия при работе могут повредить дверные навески, деформировать дверное полотно. Но всё не так страшно, как кажется на первый взгляд.

Следует заметить, что установка напольных и скрытых доводчиков — это удел профессионалов, уж больно специфичны операции, которые необходимо произвести. Для напольных — это встраивание доводчика в пол до установки двери, плюс точный расчёт места оси вращения. Для скрытых — разметка места размещения в торце дверного полотна и обустройство под него углубления. Для петли-доводчика — точный подбор угла наклона плоскости двери. Поэтому рассмотрим более подробно основные принципы и нюансы установки доводчика верхнего расположения.

Прежде всего, нужно понимать, что не существует такой двери, на которую нельзя установить доводчик. Правые и левые, открывающиеся вовнутрь или наружу — для каждой есть свой способ.

Вот, например, левая дверь, открывающаяся вовнутрь, у которой малая ширина дверной коробки. В этом случае корпус доводчика ставится на дверное полотно:

А это вариант входной двери. Так как отрицательные температуры сказываются не лучшим образом на работе доводчика, то становится понятно, что устанавливать его необходимо внутри помещения. Сама же дверь при этом должна открываться наружу. Возможен такой вариант установки:

Для удобства в комплекте с самим доводчиком, как правило, идёт схема установки.

Все что нужно сделать — это определиться с типом вашей двери, перенести схему на полотно и коробку и, чётко следуя прилагаемой инструкции, закрепить корпус и рычаги доводчика на нужных местах.

Есть несколько нюансов, о которых следует рассказать отдельно.

Во-первых — это крепёж. Чем выше усилие, прикладываемое к двери при открывании, тем большая нагрузка приходится на крепёжные элементы. Нередки случаи, когда саморезы, идущие в комплекте, просто вырывает. О надёжности крепления следует позаботиться заранее. В ряде случаев имеет смысл заменить штатные саморезы на более мощные. При установке доводчика на пластиковую дверь лучше вообще использовать не шурупы, а винты, которые должны проходить дверное полотно насквозь и крепиться гайками через большую шайбу или крепёжную пластину с обратной стороны. Это придаст необходимую надёжность элементам крепления. В противном случае через пару месяцев штатный крепёж вырвет из пустотелой конструкции пластикового профиля.

Во-вторых. Возникает вполне закономерный вопрос, а что будет, если доводчик слегка подвинуть вдоль верхней кромки дверного проёма. Кажется, что двигая в сторону петель можно добиться более лёгкого открывания двери за счёт увеличения плеча рычага. Сдвигая в противоположную — можно использовать доводчик меньшего, чем рекомендуется, класса за счёт уменьшения плеча. Для упрощения понимания сути процессов можно принять ось доводчика за ось вращения двери (на самом деле не совсем так, но разница в расчётах для этого и для более точного случая очень небольшая). Тогда плечо силы (это расстояние от оси до боковой кромки двери, противоположной той, где установлены петли), прикладываемое к доводчику, будет меняться на столько же, на сколько мы передвинем доводчик. Чтобы оценить, во сколько раз это усилие изменится, необходимо поделить длину полученного плеча на длину исходного.

Следующим после установки доводчика шагом будет его регулировка. Большинство устройств для этого имеют два винта — один для регулировки скорости закрывания двери, второй для прихлопа. С помощью отвёртки добиваются необходимых значений.

Если доводчик с функцией фиксации, то к работам добавится настройка точки срабатывания фиксации двери в открытом положении.

Виды доводчиков

Доводчик принято считать механическим устройством, который способен накапливать потенциальную энергию при открывании дверной створки. Расход накопленной энергии затем идет на плотное, практически бесшумное закрывание двери. Основой механизма, отвечающей за его главную функцию, является мощная пружина внутри корпуса, передача усилия на которую и обратно происходит по двум сценариям:

Доводчики с гидравлическим контуром внутри, передающим усилия через рейку, работают таким образом, что при открывании дверной створки шестеренка на рычажной оси проворачивается и передает поступательное движение через рейку к поршню, который затем заставляет пружину сжиматься. После того, как открытие завершается, сжатая пружина стремится вернуться в изначальное расслабленное состояние, толкая поршень в обратную сторону. Движение поршня провоцирует проворачивание шестеренки, которая возвращает усилие на рычажную ось доводчика, после чего дверь плавно и плотно входит в коробку. Плавная работа доводчика осуществляется за счет гидравлической системы в виде полостей и каналов по всему корпусу механизма, по которым течет масло.

Доводчики с кулачковым механизмом. Внутри устройства на рычажной оси находится кулачок в форме сложного эксцентрика, напоминающего сердцевину. С обеих сторон кулачковый механизм подпирают ролики. Открывание дверной створки провоцирует сжатие пружины выступающей частью кулачка. Стремление пружины принять исходное положение приводит к провороту кулачка в обратную сторону и плавному закрытию двери. Подобный принцип действия используется при размещении скрытых механизмов или в доводчиках с канальным расположением тяги.

Последовательность процесса монтажа и регулировки

Большинство моделей доводчиков в стандартной комплектации состоят из блока механизма закрывание двери, рычага возврата, крепежных элементов, вспомогательного шаблона.

Прежде всего, вспомогательный шаблон размещается на закрытом дверном полотне. В комплекте должна находиться схема, в соответствии с которой необходимо расположить шаблон. Для облегчения монтажа его можно приклеить на двусторонний скотч;
В местах отмеченных на шаблоне высверливают отверстия;
К корпусу доводчика в соответствии с приложенной инструкцией, крепится возвратной рычаг;
Корпус и лапка прикручиваются к дверному полотну и коробу. Необходимо помнить, что рычаг относительно корпуса должен располагаться перпендикулярно;
После установки осуществляется регулировка при помощи соответствующих регулировочных винтов.

Один из винтов отвечает за скорость закрытия, регулируется в диапазоне 180° — 15°;

Второй регулирует скорость прихлопа, угол открытия двери находится в диапазоне 15°-0°.

Дверные доводчики: правила эксплуатации

Как правило, если доводчик полностью вышел из строя, отремонтировать его не удастся. Придется покупать и устанавливать новый.

Рассмотрим ниже несколько пунктов, которые продлят исправную работу доводчика:

1. Не стоит оставлять дверь с доводчиком открытой надолго

Если приходится заносить в помещение мебель или другие вещи, то стоит на время отсоединить механизм доводчика. И еще — не стоит подпирать дверь с доводчиком кирпичом или тяжелой коробкой. Так механизм двери может в разы быстрее выйти из строя.

2. Не открывать дверь больше, чем на 90 градусов

Всем известно, что стандартный угол открывания двери, даже с установленным доводчиком — 90 градусов. Чтобы внести крупногабаритные предметы, необходимо открыть дверь больше. Для этого опять же нужно отсоединить доводчик.

3. Как регулировать доводчик

Доводчик на входной двери постоянно испытывает влияние атмосферных явлений — перепадов температур, мороза и жары. Это влияет на структуру масла, которое содержится внутри доводчика.

Изменение структуры требует регулярного смазывания доводчика. Это позволит исключить возможность трения и износа, а регулировка доводчика позволит закрывать двери в режиме «лето» и «зима». Причина проста — летом масло будет более жидкое и дверь доводчиком закрывается быстрее, а зимой масло вязкое, поэтому механизм работает медленно.

Советы: как ослабить доводчик двери

Довольно часто доводчик нуждается в дополнительной регулировке. Если доводчик работает туго, а при открывании двери, необходимо прикладывать усилия – значит необходимо ослабить винты, и дверь будет работать мягко. Иногда появляется необходимость, чтобы дверь находилась постоянно открытой, в этом поможет ослабление винта полностью.

Винт держит дверь открытой столько, сколько это необходимо.

Винты могут располагаться сбоку или с лицевой стороны, все зависит от механизма. Узнать расположение винтов можно, заглянув в инструкции, где производитель указывает расположение всех деталей и частей доводчика. На сегодняшний день огромным спросом пользуются несколько моделей доводчиков, которые просты в эксплуатации, установке и регулировке.

Специалисты создали список самых востребованных моделей:

Dorma – доводчики подходят для установки на металлические двери наружного и внутреннего пользования.
Булат обладают морозоустойчивостью, изготовлены из прочного металлического сплава.
Дипломат изготавливается из высокопрочной стали, что позволяет выдерживать резкие температурные перепады.
Apecs имеют дополнительную функцию постоянной фиксации.

Все перечисленные модели имеют массу преимуществ, благодаря которым они становятся популярными с каждым днем все больше. Большинство производителей, при изготовлении доводчиков, используют только качественные материалы, которые повышают срок службы изделия даже при самых тяжелых нагрузках.
