Складной стул своими руками: подробная инструкция по сборке

Порядок действий

Процесс изготовления стула довольно прост, и справиться с ним сможет даже человек без профессиональных навыков в этом деле.

1. Необходимо собрать сиденье, путем крепления поперечных реек к брускам основы.
2. Далее следует сборка рамы, состоящей из двух брусков, сверху которых монтируются рейки спинки, посередине — перекладина для сиденья (внизу рама будет служить передними ножками изделия).
3. Задние ножки оборудуются двумя подвижными перекладинами вверху и внизу.
4. Верхняя перекладина соединяется со спинкой, нижняя — с основной рамой путем болтовых соединений.
5. Сиденье крепится к средней раме также при помощи болтов. В итоге получается стул, который при поднятии складывается в компактную конструкцию, не занимающую много места и имеющую небольшой вес.
6. В случае работы с тканями или кожей для сидушки и спинки, заранее отмеренный и сшитый чехол надевается на рейки в процессе сборки вместо деревянных поперечных деталей.

Необходимые материалы и инструменты

Прежде чем приступить к работе над креслом или табуретом необходимо правильно организовать весь производственный процесс. Это касается, прежде всего организации рабочего места. Именно насколько правильно будет организовано рабочее пространство и будет зависеть результат работы. Если не планируется создавать коммерчески успешный проект и не ставить работу на поток, то достаточно будет и небольшой комнаты-мастерской с большим столом и хорошей вентиляцией.

Большой стол просто необходим для работы с фанерой. Если брать стандартный, неразрезанный лист фанеры, то идеальными условиями для вычерчивания всех элементов будет горизонтальная поверхность. Сделать чертеж в принципе можно и на вертикально расположенном листе, но вот правильно раскроить его электролобзиком его будет просто невозможно.

В остальном, список минимально необходимых инструментов для работы над детским стульчиком будет выглядеть так:

• Линейка, рулетка и транспортир;
• Карандаш, резинка, лекало;
• Электролобзик;
• Набор пилочек для дерева;
• Шлифовальная машинка или болгарка с насадкой для работы с наждачной бумагой;
• Электродрель;
• Сверла по дереву;
• Шуруповерт (если он имеет функцию дрели, то электродрель тогда не нужна);
• Биты для шуруповерта;
• Наждачная бумага разной зернистости от крупной, зернистостью 100 – 120 единиц для черновой обработки, до очень мелкой зернистостью — 1000 -1200 для финишной обработки;
• Кисти, морилка, лак, краска (если проект будет требовать разноцветного окрашивания).
• Саморезы разной длины и формы шляпки.

И самое главное, понадобится фанера. Лучше всего сразу брать материал 1 сорта, в нем нет сучков, она с двух сторон имеет одинаковый цвет, ее поверхность наиболее гладкая. Для несущих деталей – ножек, перемычек, подлокотников лучше использовать материал толщиной 18-24 мм. Для массы большого мужчины в 120-130 кг это будет в самый раз. А вот для спинки или сиденья достаточно 12-16 мм.

Выбирая размеры листа фанеры стоит ориентироваться на следующие параметры – высота сидения для взрослого человека составляет 42-48 см, для детей обычно берется 25-28 для младшего возраста, до 5 лет и от 28 до 35 см для среднего возраста от 5 и до 7-8 лет. Если предусматривается диагональные изгибы или длинные элементы, то и размеры листа выбираются соответствующие.

Как сделать складной стул своими руками

Большинство складных моделей имеют простую конструкцию, поэтому со сборкой такого стула справится даже ребёнок.

Подготовка к работе

Прежде чем приступать непосредственно к сборке стула, нужно подготовить всё необходимое для работы: чертежи, инструменты и материалы.

Умеете мастерить?

Да и люблюРуки не на месте

Чертежи и размеры

Самый ответственный этап изготовления стула – это составление чертежа с размерами. Размеры базовой складной табуретки, значительно отличаются от габаритов обычных стульев:

• высота от пола 27-35 см;
• размеры сиденья 31*31 см.

В разных вариантах высота и размер сиденья могут отличаться, а при желании можно изготовить стул индивидуальных размеров.

Определившись с размерами и моделью будущего стульчика, следует перенести задумку на бумагу. Чертёж может быть составлен от руки или с помощью компьютерной программы. Главное условие – указание точных размеров для каждой детали. Также можно воспользоваться готовым рисунком из сети.

Складные стулья: чертеж.

Подбор материалов

Основной материал для изготовления складных стульев – древесина. Можно использовать фанеру, ДСП или рейки из цельного дерева.

ДСП для раскладных моделей используют редко. Этот материал боится влаги, поэтому такой стульчик не подойдёт для использования на природе. Также конструкция получается слишком тяжёлой как для переносного изделия.

Фанера – это лёгкий, прочный и бюджетный вариант. Стульчик из такого материала получается очень удобным и надёжным, но, с водой у него тоже не очень хорошие отношения. Фанерный вариант подойдёт лишь для домашнего использования или для пикников в солнечную погоду.

Если говорить о цельной древесине, то оптимальным вариантом будут рейки. Стул из такого материала получится лёгким и прочным. Древесина для складных стульев должна быть проста в обработке и надёжна, поэтому лучше всего использовать рейки из груши, берёзы или липы.

Необходимые инструменты

Чтобы сделать складной стул своими руками, чаще всего используют древесину. Поэтому, набор необходимых инструментов должен включать:

• ножовку;
• шуруповёрт;
• степлер и скобы;

• отвёртку;
• саморезы;
• крепежи.

Пошаговый алгоритм изготовления

Самыми популярными складными стульями, являются простые модели без спинки и классические со спинкой

При изготовлении каждой из них, важно придерживаться определённой последовательности действий

Складная табуретка своими руками

Для изготовления складного табурета без спинки, понадобиться стандартный набор инструментов, деревянные рейки и болты с гайками для крепления деталей. Сборка состоит из таких этапов:

1. С помощью пилы отрезают фрагменты реек необходимой длины.
2. Полученные детали обрабатывают с помощью наждачной бумаги.
3. В заготовках проделывают отверстия для крепежей.
4. По краям в области крепёжных отверстий ещё раз проходятся наждачкой.
5. С помощью болтов, шайб и гаек собирают все детали конструкции.
6. Готовый стул пропитывают защитными средствами.

Раскладные стулья.

Складной стул со спинкой своими руками

Для изготовления модели со спинкой, понадобятся:

• бруски;
• щит толщиной 18 мм;
• пруток из стали 33,8*1 см;

• 4 болта 7*5 мм;
• шайбы;
• гайки;

• клей ПВА;
• деревянные шканты;
• шурупы.

Процесс сборки такого стула немного сложнее:

1. На внешней стороне ножек, просверливают небольшие углубления для крепежей.
2. На внутренней поверхности необходимо прорезать пазы для движения металлического прутка. Для вырезки паза лучше воспользоваться дисковой пилой.
3. В торцах длинных ножек просверливают отверстия для крепежей и соединяют их с поперечной связкой. Чтобы скрепить детали, используют клей и деревянные шканты.
4. Чтобы на стуле было комфортно сидеть, необходимо обеспечить правильный наклон спинки. Для этого в верхней части ножек делают скос.
5. Спинку закрепляют с помощью шурупов. Для крепления коротких ножек используют деревянные шканты.
6. К конструкции закрепляют бруски для сиденья, а к ним шурупами прикручивают рейки. При креплении между рейками оставляют небольшие зазоры.
7. Стальной пруток вставляют между 5 и 6 перекладинами сиденья. В опорных брусках просверливают отверстие для свободного движения прутка.

Складные стулья со спинкой.

Обработка и декор

Готовые стулья из древесины обязательно должны быть отшлифованы и обработаны защитными средствами. Для этого можно использовать морилку. При желании стулья можно покрыть лаком или покрасить. Это обеспечит изделиям дополнительную защиту от влаги, поэтому будет особенно актуально для уличных изделий.

Как сделать складной стул: чертежи, фото

Делаем раскладной стул своими руками.

Складные стулья очень компактны их легко разложить-сложить, при этом они занимают минимум места, и не загромождают пространство в помещении.

Складному стулу всегда найдётся применение в доме, на даче, на пикнике, раскладной стул незаменим на рыбалке, в сложенном состоянии его можно легко нести в руке.

Изготовить складной стул можно своими руками, в этой статье мы подробно рассмотрим, как самостоятельно сделать складной стул табурет. Для начала ознакомимся с чертежами.

Чертёж складного стула.

Ещё один чертёж, конструкция идентична, разница только в размерах.

А вот так выглядит сам раскладной стул.

Стул в сложенном состоянии.

Материалы и инструменты для изготовления складного стула.

Для изготовления стула желательно использовать древесину твёрдых пород дерева, такой стул прослужит долго, но в то же время твёрдая древесина более тяжёлая, оптимально сделать стул из сосны, она более податлива в обработке и стул будет намного легче.

Итак, чтобы сделать раскладной стул нам понадобятся материалы:

• Бруски 470 х 40 х 20 мм. – 4 шт. (ножки).
• Бруски 320 х 40 х 20 – 4 шт. (перекладины под сидение).
• Бруски 320 х 40 х 20 – 2 шт. (накладки для ножек).
• Бруски 350 х 60 х 20 – 4 шт. (сидение).
• Болты 6 х 40 мм – 6 шт.
• Саморезы – 45 мм.

Также понадобится стандартный набор инструментов для работы с древесиной:

• Ножовка.
• Рубанок.
• Стамеска.
• Дрель, сверло с зенкером.
• Крестообразная отвёртка.
• Наждачная бумага.
• Угольник, рулетка, карандаш.

Как сделать складной стул своими руками.

Приступаем к изготовлению стула. Подготовим бруски согласно предоставленным размерам, все бруски нужно обработать наждачной бумагой, убираем заусеницы, сглаживаем острые углы.

Соединяем каждую пару ножек стула по оси болтами, при сборке шляпки болтов и гайки нужно утапливать заподлицо, для этого отверстия дополнительно зенкуем.

Соединяем ножки верхними торцами с перекладинами сидения болтами и гайками, две ножки с одной стороны крепятся к внешним перекладинам и две ножки с другой стороны к внутренним перекладинам.

К перекладинам крепим внешние бруски сидения.

Для устойчивости стула к ножкам в нижней части крепим саморезами поперечины.

Теперь нам нужно на сидении правильно закрепить средние бруски, один брусок крепится к внешним перекладинам, другой к внутренним перекладинам, используем саморезы. В разложенном состоянии стула внутренние бруски сидения служат упором и поддерживают конструкцию.

Стул должен легко раскладываться и складываться, чтобы стул было удобно нести в руке, можно сделать удобную ручку.

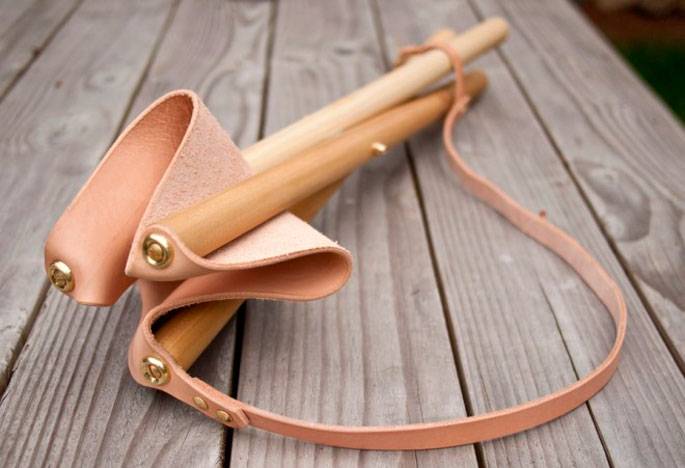

Элементарный табурет-тренога

Данная мебель, имеющая 3 ножки, может пригодиться на рыбалке или охоте. Преимущества ее — малый вес, незатратность, скорость и простота сборки. Минус — большая вероятность отправиться в «свободный полет», особенно у людей с приличным весом. Для изготовления табурета нужны такие материалы:

• 3 деревянных бруска длиной примерно 600 мм, лучше брать элементы круглого сечения;
• треугольный кусок ткани, оптимальна толстая кожа;
• 2 болта: длинный и с петлей;
• 6 шайб: крепежные, декоративные (по 3 штуки тех и других);
• 2 гайки.

В соответствии с чертежом в середине и сверху будущих ножек сверлят отверстия. В вырезанной ткани по углам также их проделывают. Две ножки соединяют с помощью длинного болта. На него для крепления третьей опоры надевают винт с петлей. В завершение к ножкам крепят декоративными шайбами ткань. Для удобства можно пришить полоску, которая упростит транспортировку стула.

Процесс изготовления: пошаговая инструкция

Независимо от модели и конструкции стула, который планируется сделать из дерева своими руками, процесс создания начинается с нарезки заготовок. Затем следует тщательная шлифовка всех деталей до образования ровной и гладкой поверхности.

Основываясь на чертеже, следует просверлить все необходимые отверстия. Учитывая, что шляпки крепежей нужно утапливать, отверстия расширяют по краям, согласно диаметру самореза или болта.

Для начала рассмотрим, как сделать складной стул своими руками, который не имеет спинки и состоит из 2 пар ножек и сиденья из реек:

1. Сначала 2 пары ножек соединяются между собой осевыми болтами так, чтобы они легко перемещались относительно друг друга.
2. Затем нужно установить нижние перекладины. Для этого уже соединенные болтами парные заготовки располагают параллельно друг другу. Устанавливают сначала брусок на 2 наружные ножки. Затем каркас переворачивают и прикрепляют элемент другой к внутренним опорам. Чтобы они не мешали изделию складываться до конца, брусья фиксируют не между ножками, а поверх них. Они должны свободно двигаться по принципу ножниц, при этом одна пара должна входить в другую, создавая единую линию.
3. Теперь переходят к установке опорного бруса в верхней части внутренних передних ножек, на котором будет удерживаться съемная сторона сиденья с пазами. Для этого между деталями вертикально, под углом в 45° относительно линии длины размещается планка. Она прочно прикручивается саморезами сквозным методом. Угол нужен для того, чтобы после раскладывая брусок стал перпендикулярно полу.
4. Следующим этапом станет изготовление сиденья, которое будет состоять из 2 опорных деталей и реечного покрытия. Так как внутренние бруски сиденья служат упором всего изделия, в них с одной стороны заранее проделывают отверстия под осевые болты, а с другой вырезают паз 2х2 см. Расположить крепежи нужно так, чтобы вырез оказался внизу, а при соединении с ножками они размещались внутри конструкции. Сверху раскладываются все заготовленные рейки. Все части крепят саморезами стык в стык или на небольшом расстоянии друг от друга.
5. В конце опорные бруски сиденья крепятся к внешним перекладинам-ножкам болтовым методом, не забывая устанавливать шайбы.
6. Фиксация табурета в разложенном виде будет обеспечиваться плотным вхождением паза на сиденье в поперечный брус между передними ножками.

Чтобы сделать раскладной стул своими руками со спинкой, внешнюю пару ножек удлините так, чтобы высота стула обеспечила удобное положение спине. Затем обе рамы, заднюю и переднюю, соедините при помощи болтов. В отличие от табурета, в таком изделии сиденье при складывании будет размещаться в пространстве под спинкой, а не поверх сложенных ножек.

Для начала необходимо на листе материала нарисовать 3 детали, которые располагаются внутри друг друга:

• спинка, переходящая в ножки;
• внутри с небольшим отступом прорисовывается деталь, похожая на рогатку, включающая в себя 1 нижнюю опору и 2 соединительные планки вверху;
• оставшееся пространство будет составлять сиденье.

Затем при помощи простых петель внешняя перекладина соединяется с «рогаткой» в верхней части планок, а сиденье – в ее центральной части. После соединения все 3 детали должны образовывать одну плоскость.

Для фиксации сиденья в нем проделывают отверстия, которые будут зеркально отражать специальные шипы на самой большой внешней детали. Чтобы при трансформации детали не разбалтывались, в нижней части ножек и по краю сиденья делают двойные прорези и продевают в них ремень.

Как сделать самый простой вариант в натуральную величину?

Мы рассмотрим самостоятельное изготовление простого складного стульчика без спинки из фанеры и ткани. Так как с этими материалами легко работать, они отличаются высокими техническими характеристиками и низкой себестоимостью.

Для изготовления деталей и сборки конструкции нам понадобятся следующие инструменты:

• дрель;
• шуруповерт;
• строительный степлер;
• ножовка по дереву;
• шлифмашинка;
• фрезер;
• ножницы;
• электролобзик;
• карандаш и линейка.

Из материалов будем использовать:

• фанеру, толщиной не менее 2 см;
• поролон;
• картон;
• клей;
• саморезы;
• обивочную ткань;
• лакокрасочные материалы.

Важно: расцветка ткани выбирается согласно общему интерьеру помещения или ландшафтному дизайну, где будет располагаться табурет.

Итак, пошагово изготовление и сборка простой модели стула из текстиля и фанеры будет выглядеть следующим образом:

Сначала создаем шаблон. Он рисуется карандашом на бумаге и вырезается строго по контуру. Далее по этим лекалам делаем заготовки из фанеры.Составляющие части мебельного предмета удобнее всего вырезать электролобзиком (при его отсутствии можно воспользоваться ножовкой по дереву).

Далее тщательно шлифуем все детали, чтобы на них не было шероховатостей, дефектов и других изъянов. Для этих целей лучше использовать шлифмашинку. Если ее нет, можно воспользоваться наждачной бумагой разной степени зернистости.
После того как все детали готовы и зачищены, приступаем к созданию отверстий для шарниров. Здесь необходимо несколько раз сверится с чертежом, чтобы не испортить будущее изделие ненужными отверстиями. В качестве шарниров лучше всего использовать болты и гильзы. Для прочности изделия гильзы дополнительно рекомендуется закрепить клеем.
Теперь приступаем к формированию отверстий под шипы, которые необходимы ему для удерживания в открытом состоянии.
Изготавливаем сидение из поролона и обивочной ткани. Сидение фиксируется с каркасу мебельным степлером.
Далее можно приступать непосредственно к сборке изделия

Здесь также важно сверять каждый шаг с имеющимся чертежом.

После сборки стула потребуется только провести финишные декоративные работы. Каркас изделия, изготовленный из фанеры, обрабатывается морилкой и покрывается несколькими слоями лака. Это предотвратит его порчу от негативных факторов и продлит срок эксплуатации. К тому же, финишное декорирование стула сделает его более эстетичным. Вместо лака и морилки можно использовать водоэмульсионную краску любого оттенка.

Совет: если вам понравился процесс изготовления стульев, попробуйте сделать вариант для бара, на кухню или для ребенка. А хорошим дополнением для них станет красивый столик со стеклянной, деревянной или эпоксидной столешницей.

Выбор породы

Что касается выбора породы древесины для изготовления мебельных предметов, предпочтение стоит отдавать крепким и прочным материалам с высокими техническими характеристиками. На самой древесине не должно быть сучков, трещин и других видимых дефектов.

Хорошим выбором станут следующие породы древесины:

• Береза. Относится к самому распространенному варианту при изготовлении мебели в домашних условиях. Ее основным преимуществом является низкая стоимость и неплохие технические характеристики. По своим качествам береза похода с буком. Она хорошо склеивается, протравливается морилкой, полируется.

• Дуб. Эта порода древесины отличается высокими показателями прочности. Мебель из нее прослужит владельцам не один десяток лет, не теряя своей привлекательности и первоначальных технических характеристик. Но вместе с тем, дуб сложно поддается обработке. Не имея определенного опыта в столярном мастерстве, лучше выбрать более мягкую и податливую древесину.
• Бук. Эта порода является долговечной, стойкой к негативным факторам и необычайно привлекательной. Ее цветовая палитра варьируется от розово-желтого и до красно-бурого оттенков. Бук хорошо обрабатывается различными пиломатериалами, шлифуется и тонируется.
• Лиственница. Благоприятно влияет на здоровье людей. Цветовая гамма данной породы древесины составляет более 12 разных оттенков. Мебельные предметы из нее получаются оригинальными и уникальными.

• Липа. Хорошо поддается обработке, так как относится к мягкому типу древесины. Но имейте в виду, липа плохо окрашивается. Она обладает высокими влагостойкими качествами, что повышает спрос на нее среди домашних мастеров мебели.

• Клен. Встречается довольно редко среди мебельщиков. Если же у вас дома имеются кленовые доски, попробуйте соорудить из них складной стульчик. Этот материал является прочным, долговечным и необычайно красивым.
• Сосна является доступной в ценовом плане и простой в самостоятельной обработке. Но она слишком мягкая и хорошо впитывает влагу. При выборе сосны для изготовления стула, ее надо предварительно обработать антисептическими средствами.

Совет: перед использованием дерева его следует подготовить — снять стружку, зачистить, обработать антисептиками.

Порядок действий

Процесс изготовления стула довольно прост, и справиться с ним сможет даже человек без профессиональных навыков в этом деле.

1. Необходимо собрать сиденье, путем крепления поперечных реек к брускам основы.
2. Далее следует сборка рамы, состоящей из двух брусков, сверху которых монтируются рейки спинки, посередине — перекладина для сиденья (внизу рама будет служить передними ножками изделия).
3. Задние ножки оборудуются двумя подвижными перекладинами вверху и внизу.
4. Верхняя перекладина соединяется со спинкой, нижняя — с основной рамой путем болтовых соединений.
5. Сиденье крепится к средней раме также при помощи болтов. В итоге получается стул, который при поднятии складывается в компактную конструкцию, не занимающую много места и имеющую небольшой вес.
6. В случае работы с тканями или кожей для сидушки и спинки, заранее отмеренный и сшитый чехол надевается на рейки в процессе сборки вместо деревянных поперечных деталей.

Раскладной стульчик очень полезное в хозяйстве приспособление.

Его можно использовать в гараже, где постоянно не хватает места, брать на природу и просто, при необходимости, использовать в квартире.

Незаменим этот предмет мебели и на кухне, даче, так как в сложенном виде он достаточно компактен и не занимает много места.

После того, как стульчик готов, необходимо произвести завершающие работы. Во-первых, следует избавиться от всех шероховатостей и лишних выступов. Болты утапливаются в основу дерева, напильник и наждачная бумага устраняют дефекты, лак добавит гладкости и подчеркнет натуральный цвет древесины, что само по себе уже будет красиво. Однако если фантазия требует большей красоты, можно использовать навыки выжигания и резьбы по дереву, либо придать изделию более интересную форму еще на этапе проектирования.

Необходимо лишь деревообрабатывающее оборудование, которое имеется почти в каждом гараже или мастерской любителя столярного дела, начальный навык по работе с деревом и, самое главное – желание мастерить.

Его можно использовать в гараже, где постоянно не хватает места, брать на природу и просто, при необходимости, использовать в квартире.

Задавшись вопросом, как сделать стул для рыбалки своими руками, можно получить замечательное изделие, которое верой и правдой прослужит долгое время. При этом можно сэкономить массу денег и дать разгуляться полету фантазии, создав действительно уникальную авторскую работу.

При необходимости есть возможность изменить высоту собранного стула, для этого между средними брусками сиденья достаточно вставить иной брусок, сечением примерно 20х20 мм.

Для изготовления складного стула можно использовать любые породы дерева, береза придаст ему прочности, а вот сосна, значительно облегчит конструкцию, вот только ее соединения не долговечны и могут быстро расшататься.

Однако уже готовый стул наводит на несколько другую мысль – все гениальное просто.

Как устроен стул?

Стулья в общем разделяются на 2 класса: гостиные и обеденные. Разница прежде всего в сиденье, у обеденных оно заужено сзади и немного выше. Так придумали еще во времена незапамятные, чтобы слугам удобнее было обслуживать пирующих, а тем сиделось попрямее ради поглощения большего количества снеди и напитков. Конструктивно обеденный стул отличается от гостиного тем, что проножки расположены ниже, это требуется по условиям обеспечения прочности. Как в целом устроен стул и каковы примерные размеры того и другого, показано на рис.

Устройство и размеры стульев

Обеденные стулья в настоящее время не относятся к предметам первой необходимости; большинство людей во всех случаях обходится гостиными. Чертеж с подробностями устройства обычного гостиного стула приведен на рис. Его особенность – прямые задние ножки, что экономит материал и упрощает работу. Физиологически приемлемая поза сидящего обеспечивается выгибом спинки. Домашнему мастеру среднего уровня составить по нему и общим размерам деталировку не составит труда, а встречающиеся в работе тонкости описаны далее.

Чертежи простого стула
