Воздушное отопление своими руками: все про воздушные системы отопления

Особенности воздушного отопления в домашних условиях

В отличие от традиционных у нас схем водяного отопления, которые сильно подвержены опасности быть размороженными в зимнее время, воздушное отопление таких недостатков не имеет. Тепловые генераторы легко запускаются в любое время года. Главное, что бы имелось топливо для горения и постоянный доступ свежего воздуха. Такие устройства идеальны для загородных домов, которые не нуждаются в постоянном обогреве.

К тому же работающий нагреватель не выделяет абсолютно никаких токсичных веществ. Нагретый до температуры 45-700С воздух в процессе теплообмена распространяется по всему объему отапливаемой жилплощади. Благодаря рециркуляции достигается возможность использовать для обогрева одну и ту же воздушную массу. В ряде случаев автономные системы оборудуются другими опциями, допускающие подачу наружного воздуха. Наличие в системе внешнего блока создает условия для охлаждения внутренних помещений в жаркий период.

Автоматические терморегуляторы поддерживают необходимый температурный баланс в доме. Автономная система домашнего отопления с использованием нагревателя канального типа одновременно выполняет функции вентиляции.

Разновидности систем – как выбрать оптимальную?

Ознакомление с видами воздушного отопления дает возможность подобрать ту его конфигурацию, которая подойдет для конкретного жилого здания по всем характеристикам. Интересующие нас системы классифицируют по

• месту установки оборудования;
• варианту циркуляции воздуха;
• типу теплового обмена;
• масштабности.

Система воздушного нагрева по расположению бывает подвесной либо напольной. Первый вариант предполагает монтаж каналов (воздуховодов) для наполнения помещения нагретым воздухом под потолком, второй – под полом

Важно. В обоих случаях каналы несложно замаскировать, используя декоративные элементы и плинтусные конструкции

В частных домостроениях специалисты советуют использовать напольную схему, так как она сначала нагревает нижнюю часть комнаты, обеспечивая максимальный уют обитателям жилища. При установке подвесных воздуховодов есть вероятность того, что тепло не сможет дойти до напольной поверхности. Это принесет определенный дискомфорт человеку.

Разновидности систем воздушного отопления

По типу циркуляции воздуха системы-воздушки причисляют к принудительным и естественным. Этот момент имеет большое значение. При естественной вентиляции подъем воздуха обеспечивается его нагревом. Горячая масса направляется в воздуховоды, подогревает их, а затем уходит назад на теплообменное устройство. Если во время работы системы в помещение будет попадать холодный воздух с улицы (например, через окна либо двери), он станет скапливаться у пола. В результате этого в нижней части комнаты всегда будет прохладнее.

При использовании принудительной вентиляции, описанной выше, проблемы не возникает. В данном случае система снабжается специальным вентилятором. Его задача – сформировать заданное давление, при котором нагретый воздух перемещается по помещению намного быстрее. За счет этого подогрев комнаты происходит в течение считанных минут. Холодный воздух при наличии вентилятора просто-напросто не может изменить температурный режим, обеспечиваемый системой. Нюанс. Вентиляционное оборудование при работе издает ощутимый шум.

Теплообмен в описываемых системах бывает приточным и рециркуляционным. Здесь нужно запомнить следующее. Если отопление забирает воздух исключительно с улицы, значит перед нами приточная система. Для ее обустройства нужны вентиляторы, способные направить уличные массы воздуха к отопительной установке. Если же воздух забирается и извне, и внутри дома, речь идет о рециркуляционном теплообмене.

По масштабности воздушный обогрев причисляют к одному из двух типов. Первый – локальный. Он подходит для отопления частных домостроений площади. Второй тип – центральный. Такая схема хороша для складов,   развлекательных сооружений, спортивных объектов, крупных магазинов и так далее. Внедрять ее в жилище (даже в большом) нет особого смысла.

Как выбрать и подключить радиатор

Магазины сантехники пестрят значительным разнообразием различных радиаторов, из которого нужно выбрать наиболее приемлемый вариант.

Чаще всего речь идет о следующих разновидностях:

• алюминиевые;
• биметаллические;
• стальные панельные и трубчатые;
•  чугунные.

Также можно встретить более дорогие дизайнерские разработки, которые используются не очень часто.

Самым высоким уровнем теплоотдачи славятся секционные алюминиевые радиаторы. Практически такие же показатели у биметаллических изделий. Отличаются они тем, что при изготовлении алюминиевых батарей используется цельный сплав, а биметаллические имеют внутренний трубчатый каркас из стали. Это позволяет эксплуатировать изделия данного типа внутри систем отопления многоэтажных домов, для которых характерно высокое давление.

Частные дома рекомендуется комплектовать стальными или панельными радиаторами, теплоотдача которых практически такая же, как и алюминиевых приборов. Организованные таким образом системы способны прослужить не менее 20 лет. Общим качеством изделий из алюминия и стали является возможность их автоматической регулировки, для чего используются автоматические вентили. Что касается чугунных радиаторов, то использовать на них такой подход бессмысленно из-за высокой инерционности материала.

Варианты разводки

Автономное отопление двухэтажного коттеджа схемы которого можно скачать в сети, может предполагать верхнюю и нижнюю разводку трубопроводов. Поскольку в частном двухэтажном доме имеется чердак и цокольный этаж, то собственник может выбрать любую из предложенных разводок. Если собственник решил задействовать чердак, то подача теплоносителя через верхнюю разводку будет производиться в установленные стояки, а затем – в радиаторы. Если собственником выбрана нижняя разводка системы отопления, то подача подогретого теплоносителя из котла осуществляется снизу, то есть из цокольного помещения.

Лучевая схема

Эффективная лучевая система отопления двухэтажного дома предлагает собственникам отказаться от традиционной прокладки трубопроводов вдоль стен. Такое конструкционное решение способствует быстрому остыванию теплоносителя и является проблемой при обогреве большого двухэтажного дома. Вместо этого, схема лучевой системы рекомендует использовать для обогрева несколько отдельных контуров, при этом трубопроводы укладываются не вдоль стен, а по полу.

Корректно смонтированная система лучевого обогрева имеет ряд преимуществ:

1. оптимальное распределение подогретого теплоносителя по контуру;
2. возможность проведения быстрого ремонта без отключения всех приборов отопления;
3. снижение гидравлических потерь;
4. использование в процессе монтажа минимального количества угловых соединений;
5. возможность регулирования температуры в каждом контуре.

Коллекторная схема

Современные проекты отопления частного двухэтажного дома могут предложить собственникам воспользоваться коллекторной схемой подключения приборов. Ее принцип состоит в двухтрубном поэтажном подключении радиаторов, при этом трубопроводы, соединяющие элементы контура могут быть скрыты под напольным покрытием, подоконниками или под потолком. Схема может корректироваться в зависимости от планировки дома. Единственным неизменным условием является монтаж отопительного котла на первом этаже, а расширительного бака для компенсации уровня давления теплоносителя – на втором этаже.

Собственники выбирают коллекторный вариант подключения радиаторов по нескольким причинам:

• возможность установки регулировочных клапанов на каждый отопительный прибор;
• скрытая разводка трубопроводов, которая не портит интерьер помещения;
• наличие всего одного вертикального стояка, который отходит от котла;
• равномерный прогрев теплоносителя, поступающего в радиаторы на первом и втором этаже.

Как устроить?

На сегодняшний день существует множество фирм, осуществляющих монтаж воздушного отопления, но по желанию его вполне реально выполнить своими руками

Так как в устройстве предусмотрена полная автоматизация, то важно не только правильно подобрать, но и подключить оборудование

В первую очередь для воздушного обогрева нужно приобрести необходимые элементы.

• Теплонагреватель. Его выбирают, учитывая расход топлива и площадь помещения, где планируется обогрев. Это может быть как газовая горелка, так и камин с воздушным контуром.
• Воздуховоды. Они предназначены для циркуляции воздуха и выпускаются жесткими или гибкими. Лучше всего покупать отводы из оцинкованной стали. В зависимости от проекта следует также запастись и переходниками для труб.
• Решетки, отвечающие за забор и подачу воздуха.
• Герметик для заделки стыков в воздуховодах.

После того как все составляющие системы готовы, можно приступать непосредственно к монтажу, который требует соблюдения строгой последовательности:

• установка теплообменник камеры и котла;
• крепление вентилятора;
• размещение воздуховодов;
• изоляция и утепление всех каналов;
• вывод системы на улицу.

Так как котел является главным составляющим установки, то к его монтажу следует отнестись ответственно, предварительно подобрав для него подходящее место. Обычно теплонагреватель ставят в подвалах или чуланах.

Затем нужно обустроить дымоход, который часто выполняют из листов жести. Над воздуховодом сверху устанавливается теплообменник, а под камерой сгорания внизу – вентилятор. К дымоходу также подводят с обратной стороны трубопровод. Что же касается разводки отводов воздуха в помещения, то ее начинают с подключения короба к магистрали. Затем прокладывается труба, которая будет отвечать за обратную тягу в системе, ее диаметр должен быть больше диаметра разветвленных каналов.

Завершают монтаж утеплением рукавов, изоляция нужна для защиты от влаги и образования конденсата. После этого в установленный трубопровод вставляют специальную заслонку, которая будет отвечать за регулировку объема подачи свежего воздуха. Когда все монтажные работы завершены, проведена стыковка системных узлов, начинают декоративную отделку, скрывая трубы в коробах.

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

Особенности прямоточной системы обогрева

В прямоточной системе воздух забирается с улицы, подогревается калорифером и после распределения по дому удаляется опять же на улицу через вытяжные каналы. Такая схема хороша тем, что в помещения постоянно поступает чистый и свежий воздух, а загрязнения, неприятные запахи и избыточная влажность безвозвратно удаляются.

Но вместе с ними «в трубу» вылетает и солидная часть тепла, что приводит к перерасходу топлива. Чтобы избавиться от этого недостатка, применяют системы с рекуперацией, в которых тепло отводимого через вытяжку воздуха в специальном теплообменнике передается вновь поступившему свежему.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Как сделать воздушное отопление своими руками от печи

Рассчитывая воздушное отопление, исходят из того, что 1 кВт мощности отопительного прибора может обогреть 10 кв.м хорошо утепленного помещения. Каминные топки мощностью 10 кВт соответственно способны отапливать дом площадью 100 кв.м.

Системы естественной конвекции

Воздушная система отопления от печи (камина) подразумевает распространение тепла в другие помещения дома потоками нагретого воздуха. Для этого обычно используют гибкие теплоизоляционные каналы, идущие от камина.

Перемещение потоков нагретого воздуха может быть естественным и принудительным. Если поток воздуха направлен вертикально, то естественное перемещение будет обеспечено, если горячий воздух нужно подать на большие расстояния по горизонтали, то нужна принудительная подача. Проект воздушного обогрева дома от камина должен максимально использовать возможности естественной конвекции, для чего нужны воздуховоды большого сечения.

Огнеупорные материалы и минимальное аэродинамическое сопротивления — главные требования к воздуховодам. Длина воздуховода от камина до помещения должна быть не более 3 м. Сужений и изгибов на нем быть не должно. Система отопления естественного перемещения воздуха может отапливать не более 4-х комнат

При монтаже особое внимание уделяется изоляции участков воздухопроводов рядом с горючими материалами здания

Системы принудительной конвекции

Принцип заключается в сборе воздуха в конвекционной камере и нагнетании оттуда в разные помещения дома одним или несколькими вентиляторами канального типа. Расстояние подачи тепла не более 10 м. Используются гибкие вентиляционные каналы или воздуховоды малых диаметров.

Схема воздушного отопление от печи с принудительной конвекцией

Комментарии 1

Сергей Николаевич

16.05.2019 в 09:01 | #

Проблема автора статьи в том, что он не использует ГОСТовские термины и законы логики, заложенные Аристотелем. Поэтому выводы его не логичны. В ГОСТе 22270-76 нет термина «Воздушное отопление», а есть термин ОТОПЛЕНИЕ — Искусственное поддержание температуры воздуха в помещении на уровне более высоком, чем температура наружного воздуха. Другими словами – отопление суть нагрев воздуха. В ГОСТе 22270-76 так же есть термин «КОНДИЦИОНИРОВАНИЕ ВОЗДУХА» Обеспечение в помещении требуемого температурно-влажностного и воздушного режимов. Примечание. Кондиционирование воздуха может обеспечивать в помещении требуемые: температуру, относительную влажность, чистоту, скорость движения, давление, скорость изменения давления, а также газовый, ионный и бактериологический составы воздуха.

Жаргонное словосочетание «Воздушное отопление» по сути — это кондиционирование воздуха в режиме нагрева. Сравнивать отопление (нагрев воздуха) и кондиционирование воздуха (доведение воздуха до кондиции по параметрам температура, влажность, чистота и т.д.) то же самое, что сравнивать свеклу и борщ. Без свеклы борща не сваришь, но в борще есть и другие ингредиенты.

Рейтинг статьи:

(всего 1 голосов, рейтинг: 4,00 из 5)

Загрузка…

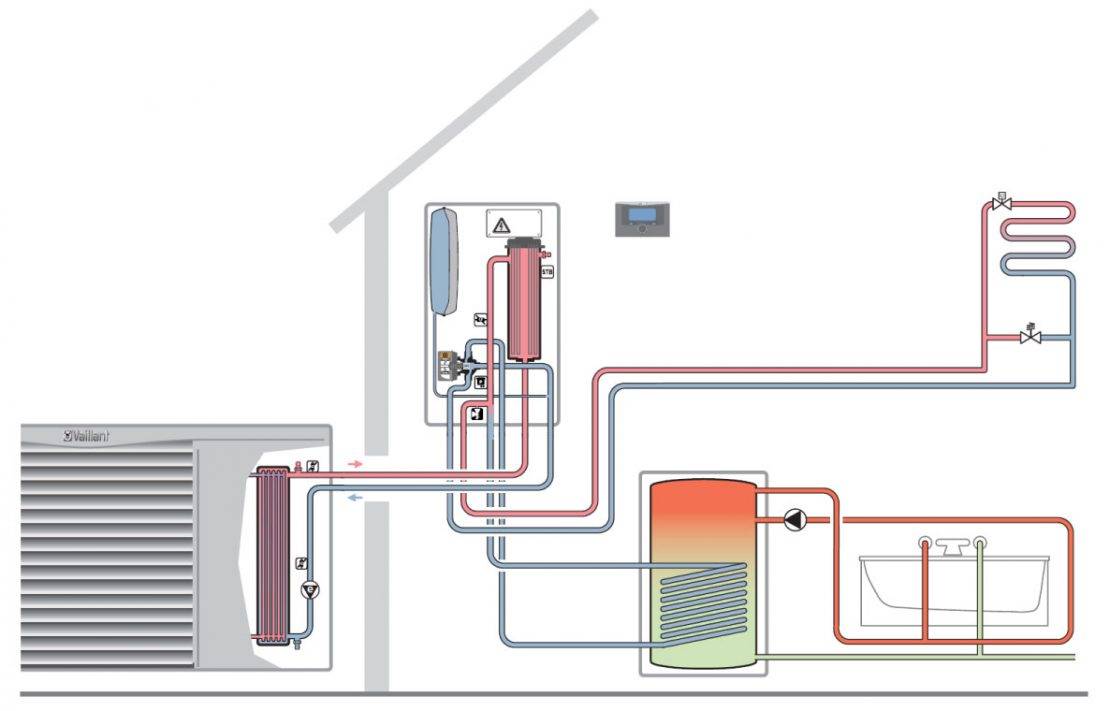

Система отопления с тепловым насосом

Тепловые насосы воздух-воздух могут применяться для обогрева отдельного помещения или являться основным узлом автономной системы отопления частного дома. При этом газовый, электрический котел превращается в резервный источник нагрева, включать его рекомендуется при значительном понижении внешней температуры. Профессионалы рекомендуют применять оборудование для воздушного отопления частного дома при создании локальных тепломагистралей.

Вся конструкция отличается компактностью, при этом тепловые насосы удобно интегрируются в уже функционирующую схему, например, с жидким теплоносителем, принимая на себя значительные или полные нагрузки. Гибкая подача тепла с возможностью регулировки микроклимата, а также простота замены одного прибора без нарушения работы всей системы – плюсы.

Но есть у локальной схемы и минусы:

• направить потоки нагретого воздуха без системы воздуховодов невозможно, а обустройство трубопровода не всегда выгодно в экономическом плане;
• суммовая эффективность приборов меньше, чем при применении одного мощного котла;
• монтаж нескольких наружных блоков может испортить эстетику фасада;
• ограничения протяженности трассы, связывающей наружный и внутренний блок, не позволяют использовать ТН повсеместно;
• от идеи оборудования автономной схемы отопления для большого количества комнат внутри одного строения небольшого формата придется отказаться – это невозможно по техническим причинам.

Если тепловой насос воздух-воздух применяется при обустройстве централизованной системы отопления, недостаток только в высверливании дырок для крепления воздуховодов.

Рассмотрев минусы, нужно отдать должное плюсам, которых намного больше:

1. Есть возможность контроля температуры нагрева в любой комнате, всем помещении. Также система позволяет интегрировать в схему оборудование для очистки, увлажнения, ионизации.
2. При соблюдении технологии монтажа контроль притока/вытяжки воздушных потоков обеспечивает снижение теплопотери. Для устранения недостатка применяются системы рекуперации.
3. К плюсам относится простота обслуживания приборов. Например, при значительных понижениях внешней температуры прогреть один блок намного проще, чем отогревать весь трубопровод магистрали.

Комплектующие системы воздушного отопления

Система оборудования для воздушного отопления включает внутренний и внешний блоки, контур для перемещения хладагента, вентилятор с функцией нагнетания воздуха и трубопроводы (каналы) для транспортировки потоков воздуха.

Для обустройства локальной системы нужны только 2 блока, один из которых устанавливается на крышу строения, второй монтируется внутрь помещения. Лучше выбирать точку, удобную для выхода тепловых потоков и перемещения по комнате с высокой эффективностью.

Области применения воздушной системы отопления

Свойства быстро очищать воздух и прогревать помещения локально объясняют популярность воздушного отопления в промышленных, производственных помещениях, офисах. Локальные конструкции в частных домах необходимы при перебоях с топливом, электричеством.

Простой расчет показывает, что при подведении газопровода к участку пользователь затратит не менее 10500$, при этом предполагаются дальнейшие вложения на обустройство системы трубопроводов, котла, поддержание работы насоса. В этом случае тепловой насос воздух-воздух обойдется намного дешевле, работать будет с первой минуты подключения системы и гарантирует пожизненное снижение затрат. А вот электрический, газовый или твердотопливный котел может стать резервным источником, подключаемым только при значительном похолодании.

5 Советы от специалистов

Если владелец частного дома или дачи впервые хочет обустроить отопительную систему с применением горячего воздуха, то он должен взвесить все ее плюсы и минусы. И если все установить можно своими руками, то выполнять расчеты лучше, прибегнув к помощи опытных консультантов. Специалисты рекомендуют новичкам следующее:

• разводящие воздухоотводы лучше всего присоединять посредством армированного скотча на основе алюминия;
• трубы к потолку следует прикреплять хомутами;
• подающие воздухоотводы нужно ставить максимально близко к полу;
• даже при наличии кондиционера все трубы должны быть утеплены, чтобы не оседали пары влаги;
• если используются рукава для воздушного забора с многочисленными коленями или разной их длиной, то потребуются дополнительные заслонки;
• может потребоваться дополнительный очищающий фильтр;
• для дополнительного охлаждения можно применить испарительный блок кондиционера.

Чтобы система работала полноценно, ее лучше распланировать еще на этапе строительства дома. Таким образом можно определить, где именно будут располагаться ее элементы, и с целью проведения воздухоотводов проделать специальные ниши в стенах. В готовом доме все предусмотреть сложнее. В таком случае воздухоотводы можно скрыть с помощью фальш-стен или подвесных потолков.

Сейчас существует большое количество альтернативных источников отопления, помимо классического. При этом в некоторых случаях они отличаются большей экологичностью и экономически более выгодны. Воздушный обогрев зданий — это вариант, который можно назвать одним из наиболее перспективных.

Актуальные разновидности воздушной системы отопления

Сегодня специалисты предлагают несколько вариантов систем, каждая из которых имеет собственные характеристики, достоинства и недостатки. Различаются все конструкции по циркуляции воздуха, зоне размещения воздуховодов, способу теплообмена.

Системы с естественной циркуляцией

Схема основана на физическом свойстве теплого воздуха подниматься наверх, для чего оборудуются воздуховоды, отверстия в потолке для выхода потока наружу. Основное достоинство – дешевизна, но недостатков больше: малая скорость подъема, из-за чего прогрев помещения будет излишне медленным и расположение воздуховодов в верхней части помещения – это не всегда может быть удобным.

Системы с принудительной циркуляцией

Конструкции дополняются вентиляционным агрегатом, мощность которого зависит от количества, общей протяженности воздуховодов. Если предполагается обогревать помещение значительной площади, подбирается несколько приборов вентиляции. Особенность системы – принудительная подача теплого воздуха в помещения. Способ отличается оперативностью прогрева, поэтому считается более практичным для применения в быту и на производстве.

Различия по месту размещения воздуховодов

Здесь также различаются две группы конструкций:

1. Напольное расположение подразумевает воздуховоды, которые установлены в плинтуса или смонтированы в пол. Такая конструкция считается самой эффективной – теплый воздух поднимается вверх, помещение прогревается плавно и быстро.
2. Подвесное расположение – это схема с воздуховодами, встроенными в потолочные перекрытия или стены, выводы при этом располагаются в верхней части помещения (под потолком). Системы считаются менее эстетичными, но есть способы декорирования труб потолочными плинтусами и другими элементами. Недостаток – низкие показатели температуры у пола, высокие – у потолка. Системы рекомендуется сочетать с другими вариантами отопления.

Типы систем по способу теплообмена

Специалисты различают три вида конструкций:

Прямоточная. Принцип простой: в нижней части строения монтируется отопительный прибор для разогрева воздуха. Затем потоки подаются в помещения через воздуховоды. В потолке делаются отверстия для выхода теплого воздуха наружу. Достоинства – простота монтажа и качественная вентиляция помещений, недостаток – высокие первоначальные, эксплуатационные затраты, воздух буквально используется для «отопления улицы». Прямоточные системы нужны для работы в помещениях, где работают с опасными веществами, агрессивными или дурно пахнущими субстанциями.

Воздушное отопление – что это?

При использовании практически любой конструкций обогрева жилища последним элементом передающим тепло от теплогенератора ко всем объектам в комнате, в том числе человеку является воздух, который был нагрет выступающими в роли посредников радиаторами, трубами, теплыми полами и прочими агрегатами.

Чаще всего, в этих посредниках и кроются все проблемы, неудобства и львиная доля потерь энергии. Исключить это слабое звено, можно используя обогрев воздухом, благодаря чему тепловая энергия передается напрямую в пространство обогреваемого помещения, потому что терморегуляция происходит за счет нагнетания прогретого воздуха в комнату.

В такую систему входят следующие компоненты:

• Сеть воздухоотводящих каналов, позволяет для обогрева нагнетать теплый воздух в комнаты во всем доме.
• Водяной калорифер или теплогенератор для подогрева воздуха.
• Распределяющие головки вентилятора, для управления движением воздушных потоков по дому.

Принцип работы

Основной составляющей теплогенератора является камера сгорания, горелка и калорифер. Холодный воздух подается в теплообменную камеру нижним вентилятором. При сгорании топлива генерируется тепловая энергия, нагревающая теплообменник и циркулирующий сквозь него воздух, который потом идет вверх по воздуховодам, распределяясь по комнатам здания.

В соответствии с конкретным типом агрегата, теплогенераторы могут функционировать на магистральном и сжиженном газе в баллонах, или дизеле. Горелки отличаются неприхотливостью и работают при сжигании любого топлива. Кроме того их можно менять на новые устройства даже в стандартных нагревателях.

Правда, совместно с ними устанавливается и вся подводящая конструкция. Отработанные газы удаляются из системы посредством стального дымохода.

Теплоноситель в виде теплого воздуха транспортируется по специальным воздуховодам, которые могут иметь как круглое, так и квадратное сечение. Первый вариант выигрывает по аэродинамическим характеристикам и обеспечивает более свободное движение теплоносителя по трубе диаметром от 10 до 30 см.

Второй более прост при монтаже и легко размещаем за счет коробов квадратной формы 10х15 или 32х40 см.
