Схема подключения двухклавишного выключателя и ее особенности
Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.
Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения
Двойные выключатели бывают нескольких видов:
| Вид | Описание |
| Внутреннего монтажа | Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера. |
| Наружного монтажа | Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко. |
| Защищенные от влаги | Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата. |
| Модульные | В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате. |
А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.
Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления
Рекомендации по подключению двухкнопочного выключателя на две лампочки
Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.
Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.
Подключение к контактам при отсутствии заземляющей линии
Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:
Обратите внимание на подключение заземления на схеме:
Схема подсоединения выключателя к TN-S системе
Схема: как подключить люстру на двойной выключатель
Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :
- 2 – от щитка (ноль и фаза);
- 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
- 3 – на люстру (один на ноль и две фазы).
Итого должно получиться восемь.
Схема подключения люстры к двойному выключателю:
Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.
Подключение двухклавишного выключателя с розеткой, основные моменты
Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.
Вот образец схемы подключения двухклавишного выключателя и розетки:
Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
Правила соединения

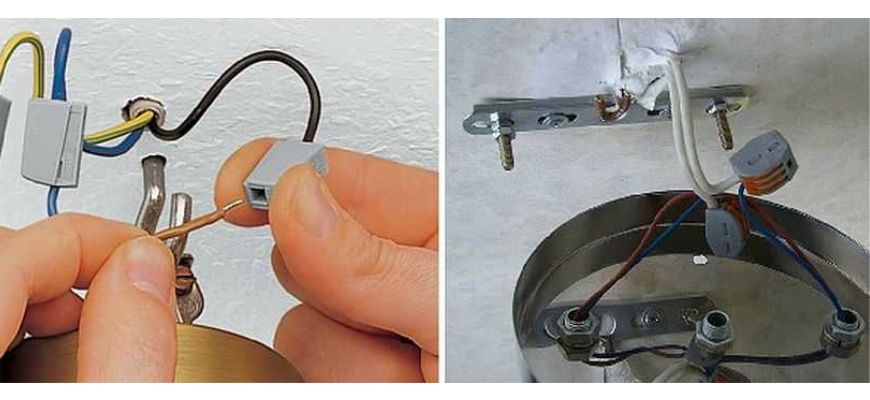

Соединение проводов с использованием специальных клеммных коробок.
Вешать люстру нужно со строгим соблюдением всех норм и правил, касающихся стыкования проводов. Ошибкой является их скручивание в группу, скрепление под защитным колпачком. Подобные скрутки быстро нагреваются, вызывают короткое замыкание или окисляются.
Если опыта работы с паяльником нет, используют специальные клеммные коробки (клеммники). Практически каждый светильник включают такой элемент в комплекте. Если коробки нет, её надо докупить. Порой крупная скрутка внутрь отверстия клеммника не входит. В этом случае к соединению придётся припаять проводник с сечением от 0,5 кв. мм длиной около 10 см, заизолировать, после чего выводить из отверстия коробки именно его.
Маркировка
Современные производители применяют единую цветовую маркировку для кабелей однофазных электросетей. Она касается только таких проводов:
- ноль – синий или голубой оттенок;
- заземление – зеленовато-жёлтый оттенок.
Маркировка.
Для фазы строгая маркировка по цвету не используется, поэтому у разных изготовителей окрас проводника может меняться. Обычно применяются черный, коричневый и белый цвет, реже – фиолетовый, красный, оранжевый, серый. Внутри одного кабеля может присутствовать несколько фаз разных оттенков, которые нужны для подключения светильников с разнообразными режимами работы.
Проводка в помещении
Схема расположения кабелей люстры должна соответствовать таковой в жилище. В данной ситуации особого труда с подключением прибора не возникнет. Перед непосредственным началом действий схема должна быть чётко выяснена, проводники промаркированы, контакты кабеля в помещении и на люстре – оголены.
Строение двухклавишного выключателя
Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6
Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы
Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.
К такому выключателю будет подсоединено три провода
Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.
Одноклавишный выключатель без лицевой панели
При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.
К двухклавишному выключателю подходят два провода
Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.
Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.
Правильное соединение проводов в распределительной коробке
Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.
Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.
Двухклавишный выключатель — люстра
Теперь о том, как произвести подключение люстры к двухклавишному выключателю.
Поскольку количество ламп и разделение их на группы может быть самым разным, то рассмотрим несколько вариантов:
- «Выключатель – люстра на две лампы». Поскольку упоминалось, что в таком выключателе фаза разделяется на две линии, для размыкания цепи которых предназначена своя клавиша, то на потолке должно выходить 3-4 жилы (две фазных, нулевая и «земля»). При этом предполагается, что каждая клавиша будет питать свою лампу. Чтобы все соединить нужно вначале определиться, где фазные и нулевой выводы. Берем провода каждого из рожков, отделяем два одинаковых по цвету (к примеру, синие) скручиваем их и соединяем с нулевым выводом линии питания. Остается разобраться с коричневыми проводами люстры. Каждый из них по отдельности нужно подключить к фазным выводам проводки. Всего должно получиться три соединения – два фазных (с коричневыми проводами) и один нулевой (со сдвоенными синими);
- «Выключатель – трехрожковая люстра». Особенность этой схемы сводится лишь к правильному разделению проводов. Поскольку ламп – три, а клавиши только две (а значит, и фазных провода – два), то одна из них будет запитывать две лампочки люстры одновременно. В итоге, тоже получим три соединения. Для начала подключаем ноль. Для этого выбираем и каждого рожка по одному проводу одинакового цвета (синие), скручиваем их все вместе и подсоединяем к нулевому проводу. Остается три коричневых провода. Два из них скручиваем и подсоединяем к одной из фазных жил, а третий – ко второй фазе;
- «Выключатель – 4-, 5-, 6-рожовая люстра». Здесь схема подключения, та же, что и выше, то есть, общее количество соединений будет равняться трем. Как и раньше, скручиваем все провода одного цвета (синего) в одну скрутку и соединяем ее с нулевой жилой (вот здесь больше подойдет именно скрутка, а не клеммная колодка). Остальные провода разделяем на две половины (к примеру, в 4-рожковой люстре можно поделить их так, чтобы при включении одной клавиши загорались две параллельно расположенные лампочки). Каждую их половин проводов скручиваем и подсоединяем к одному из фазных проводов. То же делаем и с другой частью проводов.
Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора
Техника безопасности
С правилами техники безопасности следует ознакомиться до начала работы с электропроводами. Лучший способ избежать проблем — это пригласить специалиста для подсоединения осветительного прибора.
Если этот вариант недоступен и вы решаете приступить к работе сами, тогда необходимо соблюдать следующие пункты:
- не трогать оголенные кабели, расположенные на потолочной плите;
- при подсоединении люстры к основной проводке отключить входные автоматы на домовом щитке;
- тщательно изолировать оголенные сечения проводов;
- внимательно изучить инструкцию прибора и следить за ее выполнением;
- нельзя допускать детей к месту работы;
- не делать исправлений при включенном рубильнике;
- при использовании тестометра следить, чтобы не касаться металлических частей прибора при соединении его с проводами;
- при поражении электрическим током немедленно его отключить, для этого желательно работать с напарником.
Применяя полученные знания, можно избежать многих проблем и долго наслаждаться ярким освещением. Вдвойне приятно, если светильник собран своими руками.
Как подключить люстру?
Люстра крепится в центральной части потолка. Комплектуется различным набором ламп, от трех и более. Выключатель для люстры с набором ламп больше шести должен быть двойным, чтобы запускать ее ступенчато, меняя освещение от минимального к максимальному.
Чтобы правильно подключить люстру к выключателю, надо будет разобраться с жилами. Какие из них фазные, питающая и нулевые. Определить их поможет индикатор напряжения. Следует включить клавиши двойного переключателя и поднести его к зачищенным концам. Если загорится, то этот провод фазный, а если нет нулевой. Не рекомендуется ориентироваться на цвет изоляции, определять фазу следует только индикатором. Найденные фазные жилы пометьте маркером.
Если нет индикатора напряжения, придется снять крышку с двойного выключателя, посмотреть соединение. Один провод, идущий от входного автоматического выключателя, подает напряжение на наш двойной, другие будут идти от его контактов. Нулевой тянут от распределительной коробки.
На потолке, где предполагается установить светильник, свисают 3 жилы. Следует выяснить, какие из них питающие, а какая нейтральная. Выключаем автоматический пуск, полностью обесточиваем квартиру. Зачищаем ножом от изоляции концы примерно до 1 см. Если провод не монолитный, а состоит их нескольких тонких проволочек, его нужно опрессовать наконечником. Жилы разводим в разные стороны и помечаем маркером.
Схема подключения люстры с двойным выключателем на 4 лампочки
В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый – заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.
Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех – слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.
Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.
Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.
Требования к подключению выключателя света с одной клавишей
Первое, о чем следует подумать – где расположить переключатель. Он должен располагаться в доступном месте, на удобной высоте, так, чтобы до него могли дотянуться и старшие и младшие члены семьи.
Размещение выключателя внутри шкафа – оригинальное, чисто российское ноу-хау. Но такой вариант будет вряд ли удобным для ежедневного пользования
Для люстры логично разместить прибор переключения у входной двери в комнату. Если речь идет о торшере или бра – то такие точки должны располагаться у дивана или в изголовье кровати.
Помните, что установка выключателей в ванной в принципе запрещена, как и в помещении сауны. Чтобы обезопасить членов своей семьи, устанавливайте эти приборы в коридоре.
Все варианты подключения, а их несколько, объединяет один общий элемент: наличие динамического элемента, замыкающего и размыкающего электрическую цепь. И еще одно общее правило: при монтаже одноклавишного выключателя следует проследить, что размыкалась линия фазы, а не ноля. Если этого не сделать, можно получить сильный удар током даже при простой замене лампочки в люстре.
Схема подключения одноклавишного выключателя
Проще всего устанавливать выключатели наружного типа. Простая инструкция, как подключить одноклавишный выключатель света:
| Фото | Описание работ |
| В подготовленных для прокладки штробах разместите кабель с тремя жилами от распределительного щитка к коробке. Оставьте небольшой запас длины провода для соединений. | |
| Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата. | |
| Синий провод подсоедините к шине ноль. Провод коричнево-желтого цвета – к шине заземления. | |
| Промаркируйте жилы провода в коробке, это значительно облегчит дальнейшую работу. | |
| Выключатель должен устанавливаться в удобном месте. Открытые двери не должны мешать подходу к нему. Расстояние от пола – примерно один метр. | |
| От коробке к выключателю подведите двухжильный провод. Оставьте запас провода для подключения. | |
| Серую (красную) жилу подсоедините к верхней клемме переключателя, синюю – к нижней. | |
| От коробки проведите еще один трехжильный провод к месту расположения люстры. | |
| Освободите и зачистите концы провода. Закрепите светильник на потолке. | |
| Подсоедините серый и синий провода к соответствующим контактам на светильнике, а провод заземления закрепите на металлическом корпусе люстры. | |
| Соедините провода соответствующего цвета с помощью самозажимных клемм. | |
| Если проводка в доме не имеет заземляющего канала или корпус светильника изготовлен не из металла, в вашей коробке будет меньше соединений. | |
| Соответственно, в светильнике тоже не будет провода заземления на корпусе. | |
| Перед подключением электричества установите клавиши на переключатель. |
После того, как работа будет завершена, проверьте работу прибора. Подключите на щитке электропитание и попробуйте включить и выключить свет. Если не пошел дым и не погас свет во всем подъезде – у вас получилось. Если пошел и погас – зовите знакомого электрика, пока соседи не вычислили виновника аварии.
Как подключить люстру через двойной выключатель
Для того, чтобы выполнить данное присоединение закупите следующие материалы:
3-х и 4-х жильный кабель ВВГнГ-Ls сечением 1,5мм2
выключатель двухклавишный
прессуемые гильзы ГСИ в изоляции
клеммные зажимы Ваго
Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.
Оставляете в ней запас на разделку и подключение концов.
В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.
Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).
Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.
L – фаза
N – ноль
PE – земля
Жилы сразу зачищаете и подписываете:
L – фаза питания
L1 – фаза на первую группу ламп в люстре
L2 – фаза на вторую группу ламп в люстре
Подписывать их нужно как на выключателе снизу, так и в верхней коробке.
Далее вам понадобится 4-х жильный кабель. Его нужно протянуть от верхней распаечной коробки до места установки люстры под потолком.
Счищаете изоляцию с обоих концов и наносите маркировку:
L1 – фазный провод для подключения первой половины люстры
L2 – фазный провод для подключения второй половины люстры
N – ноль
PE – земля
Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке.
Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.
Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой.
После чего коробку можно закрыть.
Далее занимаетесь двухклавишным выключателем.
Главную жилу питания L, заводите на общую клемму выключателя 1.
Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!
L1 и L2 подключаете на нижние клеммы 3,4.
Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.
Здесь может возникнуть вопрос, а как узнать, какие провода торчащие из люстры фазные, а какие нулевые?
Тем более, если они одинакового цвета. Их может быть 3,4,5 в зависимости от типа светильника и количества его рожков.
Здесь на помощь придет мультиметр. Вызванивать провода нужно внизу, когда люстра еще не подвешена на потолке.

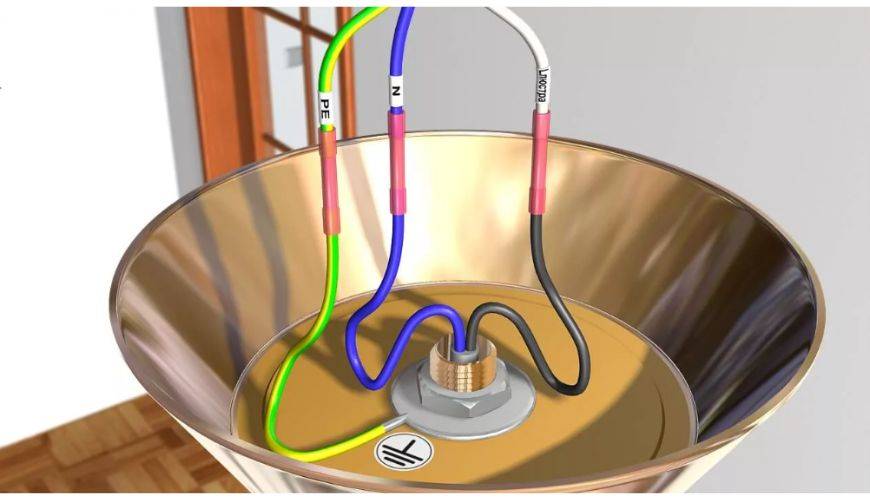

Ноль по правилам должен приходить на резьбовую часть патрона и лампочки (крайние контакты), а фаза на центральный контактный штырек.
Переводите мультиметр в режим прозвонки или замера сопротивления, и последовательно касаетесь щупами проводов и контактных частей патронов на каждом плафоне. Нужно добиться звукового сигнала или найти где сопротивление равно нулю.
Если нулевых жил оказалось несколько, скручиваете их в одну общую.
Переходите к непосредственному подключению. Для облегчения последовательности, сначала соединяете защитное заземление и нулевую жилу. Для этого воспользуйтесь соединительными гильзами.
Хотя здесь также можно применить и клеммы Ваго.
После подключения земли и ноля, остается запитать две фазы. Выбираете любую из жил и прессуете гильзами питающие провода L1 и L2 с двумя фазными проводками на светильнике.
Все что осталось – это зафиксировать люстру на потолке и проверить ее работоспособность.
Как подключить люстру на два разных выключателя?
Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.
На рисунке видно, что в проходном выключателе присутствует три контакта:
- общий, который дает вывод для подключения к люстре или к проводу с фазой
- два других с их помощью выключатели подобного типа соединяются между собой.
Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.
Галогенные лампы – преимущества их использования и схемы подключения.
Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.
Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.
Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.
Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.
В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.
У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.
Люстра с пультом управления – роскошь или удобство?
Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.
Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.
Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.
Наиболее частые ошибки в подключении люстры
Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.
Если количество проводов в люстре и на потолке не совпадают
Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:
- Нулевой провод люстры подключить к нулевому проводу на потолке.
- В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.
При такой схеме подключении регулировать уровень освещенности уже не получится.
В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:
- При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
- Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.
Неправильное подключение двойного выключателя
Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.
То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.
При отжатой левой клавише невозможно включить правую клавишу.
Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.
Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.
Вместо фазного провода через выключатель проходит нулевой провод
Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.
Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.
Поэтому по возможности желательно устранить подобную ошибку в подключении.
Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.
Неправильная схема подключения нулевого провода люстры
Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.
Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.
При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.
