Канализационные насосы для принудительной откачки канализации (видео)

Выбор канализационного насоса по напорной характеристике

Перед приобретением насосной установки необходимо точно убедиться, что она справится с поставленными вами задачами. Для этого нужно открыть паспорт и рассмотреть напорную характеристику изделия, которая выглядит вот так:

Для примера предположим, что вам необходимо поднять сточные воды на высоту 4 метра. Производительность насоса при этом составит 65 л/мин (3,9 м³/ч). Если для ваших нужд этого будет достаточно, то данная модель вам подходит. Также, производители часто делают схематичные картинки, на которых показано отношение длин вертикального и горизонтального напорных участков:

Когда рекомендуется устанавливать санитарные насосы?

Если пользователь решил сместить канализационный кухонный сток в место с утрудненным самотеком воды, рекомендуется применение специального оборудования под названием канализационной установки.

Организация оттока сточных вод возможна даже при наличии источника ниже канализационного уровня или при значительном удалении от стояка (до 100м), когда монтаж самотёка физически не возможен.

Используя компактный насос для раковины, размер которого зависит от набора его функционала и инженерно грамотного подхода, возможна беспроблемная организация отвода канализационных масс. При этом не применяются масштабные изменения сантехнических развязок и грандиозное перепланирование строения.

Область применения

Применяется канализационный насос в тех случаях, когда невозможно сделать самотечную канализационную систему. В большинстве случаев когда сантехнический прибор, стиральная или посудомоечная машинка установлены ниже входа в канализацию. Для этого и придуманы насосы принудительной канализации. Это решение позволяет переносить санузлы и технические помещения в подвальные или полуподвальные помещения.

Подключать санитарные насосы можно в ванной, туалете, кухне, прачечной. В любом помещении, где требуется слив воды, а канализационный сток находится далеко

Еще насос с измельчителем ставится если санузел решено сделать после окончания ремонта и канализация к месту предполагаемой установки сантехники не подведена. В этом случае устанавливаемая техника подключается к компактному канализационному насосу, а он подключается к канализации. В чем отличие? В следующем:

• диаметр отводных труб для канализационного насос намного меньше, чем для самотечной системы (28-40 мм);
• стоки могут подниматься вверх на высоту до 9 метров;
• горизонтальное отведение сточных вод возможно до 100 метров (требует наличия минимального уклона 1-4%).

Все это позволяет с минимальными затратами организовать подключение к существующей канализации практически в любом месте.

Нюансы при монтаже сололифта

Существует ряд требований, которых стоит придерживаться при монтаже принудительной канализации:

• Сололифт устанавливают на специально подготовленной площадке. При этом доступ к устройству должен быть свободным на случай проведения ремонтных работ и его обслуживания.
• Для унитаза нужен сололифт только с измельчителем.
• Рядом с местом расположения принудительной канализации должна находиться электрическая розетка.
• При установке сололифта стоит следить, чтобы по схеме входная в насос труба, идущая от сантехнического оборудования, располагалась под уклоном в сторону устройства.

Монтаж кухонного насоса

Установка канализационного насоса включает следующие этапы:

• выбор места для помпы;
• организация электропитания;
• монтаж канализационного стока;
• установка насоса;
• подключение отводов от источников жидкости.

Для подключения прибора не обязательно вызывать специалистов. С этой задачей можно справиться самостоятельно, выполнив следующую последовательность действий:

1. отключение отвода от раковины;
2. установка комплектного монтажного крепления на прокладку;
3. соединение подготовленного отвода и насоса;
4. подключение помпы к трубе канализации;
5. подача электропитания.

Для подключения единственной мойки проще всего разместить аппарат в непосредственной близости. Если источников стоков несколько, расположение насоса требуется выбирать так, чтобы подключаемые трубы имели минимальное количество изгибов и располагались с наклоном не менее 3 сантиметров на каждый метр. Длинные отводы должны быть обеспечены воздушными клапанами для сохранения давления и предотвращения утечки неприятных запахов.

Для мощных помп желательно проложить отдельную линию электропроводки с устройством защитного отключения. Соединение насоса и стояка допускается только твердыми пластиковыми трубами, так как гофрированные или чугунные быстро выйдут из строя из-за повышенного давления. Аппарат должен устанавливаться на ровную нескользкую поверхность.

Назначение и особенности фекального насоса

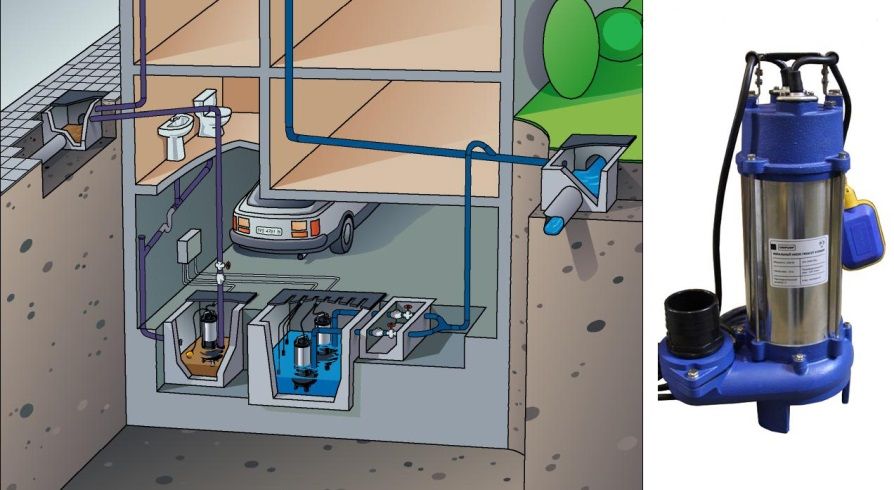

Канализационный насос нужен для выгребной ямы или для септика: он периодически включается в работу, когда требуется откачка сточных масс для опорожнения или очистки сборника бытовых отходов. Его можно полностью погружать в откачиваемую жидкость или устанавливать в непосредственной близости от ямы для туалета. Конструкция и параметры таких агрегатов специально рассчитываются на возможность перекачки неоднородных смесей.

Иногда неопытные пользователи не видят разницы между бытовыми фекальными насосами, предназначенными для канализации в частном доме, и дренажными насосами, используемыми для откачки грязной воды. Их устройство во многом является сходным. У оборудования обоих типов для защиты от механических повреждений предусматриваются сетки на приемных патрубках и большие зазоры между вращающимся рабочим колесом и корпусом, что препятствует засорению и заклиниванию деталей.

Иногда в случае острой необходимости можно попытаться заменить агрегат одного вида другим, но лучше их использовать строго по назначению. Отличительными чертами фекальных насосов считаются:

• возможность перекачки жидкости с твердыми включениями размером до 35-50 мм, когда для дренажных устройств этот параметр обычно равен 5-12 мм;
• использование более мощных электродвигателей, что связанно с повышенной вязкостью, характерной для сточных вод;
• оснащение приемным устройством с измельчителем механического типа в виде вращающихся ножей.

Совет! Если вам необходимо откачать выгребную яму, наилучшим образом справится с этой задачей именно фекальный насос.

Обзор канализационных станций

каждый вид имеет свои технические характеристики

Задаваясь вопросом о сололифте и что это такое, заметим, что устройство выполнено в виде герметичного корпуса из пластика высокой прочности. К нему крепится насос, откачивающий жидкость. Прибор активируется самостоятельно, отталкиваясь от заданного уровня жидкости.

Установка применима как для раковины, так и для унитаза. К ней легко подключается также стиральная или посудомоечная машина. Сололифт для канализации имеет вспомогательные преимущества:

• предусматривается защита от перегрева;
• благодаря шнуру длиной 120 см можно определиться с зоной установки;
• встроенный угольный фильтр отвечает за дополнительную очистку стоков.

Более подробно остановимся на моделях насоса Сололифт, предназначенных для раковины и унитаза.

WC-1. Благодаря компактным размерам установки не нужно искать много свободного пространства. Оборудование серии Сололифт+ дополнительно имеет измельчитель и мощный мотор. Эти детали благоприятно сказываются на бесперебойности работы.

Измельчители способы устранить засоры, вызванные туалетной бумагой, гигиеническими предметами, фекальными массами и так далее

Важно отметить, что все детали устройства расположены максимально доступно, так что не нужно отключать все соединяющие цепочки, чтобы осуществить техническое обслуживание насоса для унитаза

Агрегат весит 7.3 кг, а его накопительная емкость имеет объем 9 литров. Монтаж сололифта осуществляется при помощи винтов или дюбелей (для этого предусматриваются специальные отверстия). Оборудование к канализации подключается посредством патрубков и переходников. Что касается переходника в нагнетательной магистрали, он устанавливается как в вертикальном, так и горизонтальном положении. Специалисты советуют устанавливать агрегат непосредственно за унитазом.

WC-3. Отличие этой модели от предыдущей в том, что имеется 3 дополнительных патрубка. Это позволяет использовать сололифт не только для унитаза, но и для раковины, биде и душевой кабины.

CWC-3. Эта модификация значительно компактнее предыдущих и дополнительно оборудована измельчителем засоров. Агрегат способен обслуживать раковину, унитаз или биде. Благодаря оптимальным размерам насос устанавливается в нишу в стене (если нет свободного пространства). Дно прибора имеет округлую форму, благодаря чему на нем не застаиваются отложения.

D-3. Данный насос не способен откачивать жидкость с содержанием крупных элементов. Также не предусматривается режущая крыльчатка, так что монтаж Сололифта этой модели не осуществляется к унитазу. Конструкция весит 4.3 кг, объем резервуара – 2 литра.

C-3. Главная особенность модели в том, что она способна перекачивать жидкости высокой температуры. Пределом является +90 градусов по Цельсию, и то в течение получаса. Масса – 6.6 кг. Это оптимальная модель, которую подключают к стиральным и посудомоечным машинам.

Выбирая насосную установку, следует отталкиваться от того, к какой технике она будет подключаться, так как каждая модель имеет свои особенности

Главное требование – важно, чтобы вода свободно проходила от станции к канализационной трубе. Несмотря на то, что насос легко подключается, следует придерживаться следующих особенностей:

• Насос должен располагаться не ближе чем в 10 мм от стены или сантехнического оборудования.
• Слив для душевых кабин подключается в нижней точке. Кроме того, на нем должен быть фильтр (чтобы волосы не попали в насос).
• Чтобы не было обратного оттока воды, необходимо учесть клапан на выходе насоса.
• Под установку необходимо подложить виброизолирующий материал, что снизит уровень шума.
• Подключать трубы следует с обеспечением должной герметичности.
• Все детали, требуемые для монтажа, имеются в комплекте.

Сильные и слабые стороны

Главное достоинство, которым обладает насос санитарный для принудительной канализации в частном доме:

• полноценный сброс при отсутствии засоров;
• удобство;
• надежность;
• высокая производительность;
• небольшой уровень шума;
• современное дизайнерское исполнение.

Устройство санитарного насоса для принудительной канализации

Если такая система будет работать без остановок и сбоев, даже при условии установки сливных труб с небольшим диаметром (до 40 мм), наблюдается полноценный сброс.

Изначально конструкторы предусмотрели определенный принцип работы этого оборудования, что и является залогом его надежности на практике. Собственно, для принудительной канализации характерно движение массы в системе на фоне воздействия значительного давления. Они не предоставлены сами себе, что исключает любые засоры.

Для установки санитарных насосов не требуется специальных навыков, поэтому при желании каждый домохозяин сможет организовать такую систему, не прибегая к помощи специалистов.

Еще одно преимущество – это современный продуманный дизайн оборудования, наряду с его эргономичностью – удобством пользования.

Такой насос будет актуален для частного или дачного дома. Система простая, удобная и надежная. Благодаря тому, что ее эксплуатация не предполагает значительных затрат, специалисты отзываются о ней, как о современном, экономически выгодном решении.

Особенности системы позволяют обустроить полноценный санузел, дополнительный туалет, ванную или кухню в любом помещении дома без особых усилий.

Вы можете выбрать любое место в помещении для установки

Разновидности канализационных насосов для кухни

1. Стационарный насос — монтируется в любом выбранном вами месте и даёт возможность варьировать с планом размещения сантехники, даже, в удалённых от основной канализации, местах. К тому же, обладает компактными габаритами.
2. Сантехнический насос для принудительной канализации — малогабаритное устройство с режущим механизмом, который, как было описано выше, дробит отработанные отходы для свободного прохода по канализации, не создавая засоров. Особенно популярен этот вид в загородных домах из-за способности транспортировать стоки до 10 м в вертикальном направлении и до 100 м в горизонтальном.
3. Насос санитарный для принудительной канализации — эти изделия поступают в продажу без дробильного механизма, но имеют способность подключаться к нескольким санитарным точкам, благодаря наличию дополнительных входящих патрубков. Для многих это очень удобный вариант, ибо одновременно используется канализационный насос для раковины на кухне, машины для мытья посуды и т. д.

Выбирая данный агрегат, отталкивайтесь от ваших средств, нужд и технических параметров агрегата

Особенно обратите внимание на номинальную температуру жидкости и устойчивость к щелочным растворам, ибо промах в этих показателях может вывести из рабочего состояния дорогое оборудование

Эксплуатация, обслуживание

Принцип работы принудительной канализации не требует каких-либо особых мероприятий

Рабочий процесс происходит в автоматическом режиме, от пользователя требуется лишь вовремя обратить внимание на изменения в его поведении

Система канализации с насосом нуждается периодическом обслуживании. Оно заключается в удалении наслоений на внутренних стенках емкости, прочистке измельчителя. Необходимо освободить поверхности от известковых и жировых отложений. Кроме этого, резервуар в корпусе следует очистить от донных слоев ила.

Для очистки прибор отключают от сети и снимают крышку. Затем внутрь заливают детергент. Это средство, разлагающее органический налет на всех поверхностях и деталях насоса. По инструкции, после заливки необходимо выждать определенное время. Когда растворение осадка будет завершено, крышку закрывают и насос снов подключают к сети электропитания. После этого внутреннюю полость промывают. Для этого надо несколько раз смыть унитаз, открыть на максимум кран холодной воды. Средство-очиститель будет удалено, и насос можно снова использовать по назначению.

Главные критерии выбора

Выбирая фекальный насос, следует учитывать:

• планируемый объем перекачиваемой жидкости;
• глубину будущего погружения;
• расстояние от забора воды до точки назначения;
• силу напора;
• диаметр главного прохода трубы, через которую будут транспортироваться канализационные стоки в септик;
• вид охлаждения мотора;
• расположение патрубков.

Выбирайте насос нужной мощности

При выборе подходящей модели в первую очередь следует обращать внимание на производительность аппарата. Чем выше данный показатель, соответственно, тем больше будет скорость работы устройства. Средний показатель для диаметра главного прохода канализационной трубы — до 0,8 см

Чем больше будет диаметр, тем выше будет доля посторонних включений, присутствующих в грязной жидкости, которые сможет в конечном итоге перекачать насос.

Также следует учитывать напорный максимум устройства. Условно средним значением считаются 10 м — данной величины достаточно для поднятия жидкости на высоту в 10 м и последующего ее переноса на 120 м в горизонтальном направлении.

Для бесперебойной работы устройство должно иметь подходящую мощность: чем больше людей будет проживать в доме, тем выше мощность должна быть и насосного оборудования для откачки стоков. Как правило, она достигает порядка 25 куб. м/ч, максимальная мощность погружной насосной станции — до 40 кВт, что позволяет перекачивать и выталкивать жидкость на высоту до 15–20 м (порядка 400 куб. м в час).

Что касается вида охлаждения приводного двигателя, то он должен хорошо справляться с большими нагрузками, чтобы перекачивающий агрегат работал без перегрева.

Устройство режущих элементов фекального насоса

Последним, но не менее важным аспектом выбора является тип расположения патрубков, который напрямую определит будущий способ монтажа. Обычно установка сводится к тому, что на дне резервуара ставится специальный патрубок, а на стенах — направляющие, чтобы опускать или при необходимости поднимать оборудование по тросу или на цепи.

Процесс спуска на дно ямы достаточно прост: насос для откачки канализации на патрубок легко насаживается под собственным весом. Патрубок вертикального типа более удобен, чем горизонтальный, так как к нему легче ввинтить трубу сверху, в то время как к последнему потребуется ставить дополнительный переходник.

Формула для расчета глубины погружения

Определить высоту, на которую следует поднять перекачиваемые сточные воды, легко по формуле G + D/10, где: G — глубина погружения, м; D — длина шланга от выгребной ямы или септика до места ликвидации стоков, м; 10 — деление величины на 10, поскольку 1 м вертикальной длины равен 10 м в горизонтальном положении.

Схема: погружение фекального насоса

К примеру, перекачивающий агрегат опущен на 6 м в глубину, расстояние до места, куда будет уходить жидкость, составляет 30 м. Выполняем расчеты: 6 + 30/10 = 9 м, следовательно, для принудительной канализации потребуется оборудование, поднимающее стоки вверх на высоту 9 м.

Основные критерии выбора

При выборе насоса необходимо учитывать несколько особо важных моментов:

• объем жидкости, которую будет перекачивать насос;
• глубину погружения;
• силу напора;

Выбирайте насос, который в точности подойдет для вашей системы канализации

• диаметр прохода трубы, которая будет транспортировать массы в септик;
• способ охлаждения двигателя;
• расположение патрубков.

Производительность насоса для откачки канализации должна играть ключевую роль при выборе модели. Чем выше такой показатель, тем быстрее и лучше будет работать ваш насос.

Не менее важным аспектом является устройство крыльчатки.

Кроме того, некоторые модели предусматривают систему самоочищения режущих механизмов, что отлично сказывается на бесперебойной работе насоса.

Также следует учитывать напорный максимум насоса. Условно средним значение считается 10 м.

Установка фекального погружного насоса

Чтобы двигатель работал без перегрева и справлялся с большими нагрузками, ему нужна хорошая система охлаждения

Так что не забудьте обратить внимание и на это при выборе модели

Насос для откачки канализации необходимо устанавливать на самое дно резервуара. На стенах монтируют направляющие для спуска насоса, а на дне – устанавливают специальный патрубок. Сам агрегат опускают с помощью троса или цепи, на патрубок насос насаживается благодаря собственному весу.

Монтаж – практические советы

Установку и подключение канализационного насоса в квартире для кухни можно доверить специалисту. Но, имея элементарные сантехнические навыки и изучив некоторые тонкости, выполнить монтаж можно своими руками.

1. Устанавливать напорный насос можно в любом удобном месте (шкафы под мойкой, ниши, открытые участки). Вода на участке от прибора до насоса движется самотеком, поэтому отводные трубы должны быть расположены вертикально или под наклоном.
2. Несколько насосов нельзя объединять в общую сеть. Каждый из них должен иметь свой выход в общую канализацию.
3. На длинных участках отводной трубы, расположенных ниже уровня насоса, необходимо установить воздушный клапан для завоздушивания труб.
4. Электропитание к насосу подключается посредством отдельной линии. Если модель канализационного насоса имеет шнур с вилкой, розетку к ней также прокладывают от аппарата УЗО.

Внимание! В качестве отводных труб насоса можно использовать только высокопрочные полипропиленовые трубы. Использование гофрированных или чугунных труб недопустимо.

Канализационные воды: правильный выбор

Несомненным плюсом при проживании в частном доме становится использование автономной канализации. Но её обслуживание часто связано с определёнными проблемами, нюансами. Периодическая необходимость откачать жидкости и отходы – одна из самых серьёзных неприятностей. Многие владельцы задумываются о приобретении собственного насоса для решения проблемы, ведь часто вызывать на дом специалистов по карману не каждому.

Читайте цикл статей по канализации:Устраняем запах из канализацииКак почистить канализацию в частном домеУтепление труб канализацииЗвукоизоляция труб канализацииКанализация из бетонных колец своими руками

Оборудование, функциональные возможности

Основным элементом системы является принудительный канализационный насос. Это он создает напор, перемещающий стоки в верхнем направлении. Как правило, в задачу входит лишь разовый подъем жидкости в приемную емкость. Из нее стоки выходят самотеком, по обычной схеме. Это упрощает задачу системы и облегчает ремонт, обслуживание.

Особое внимание надо обратить на выбор установки

Важно учитывать специфику работы системы. Подключение дренажного насоса к канализации производить нельзя, так как его мощность рассчитана на перекачку воды

Необходим именно грязевой (фекальный) насос, предназначенный для работы с пульпой. Однако, возможна установка дренажного узла, если он будет работать только с посудомоечной или стиральной машиной. Их стоки не содержат больших объемов органики, что позволяет снизить мощность подачи

Подключение дренажного насоса к канализации производить нельзя, так как его мощность рассчитана на перекачку воды. Необходим именно грязевой (фекальный) насос, предназначенный для работы с пульпой. Однако, возможна установка дренажного узла, если он будет работать только с посудомоечной или стиральной машиной. Их стоки не содержат больших объемов органики, что позволяет снизить мощность подачи.

Как выбрать насос

Перед приобретением надо собрать данные о своей канализации и подсчитать ее параметры:

• объем стоков;
• производительность;
• перепад высот между устройствами слива сантехники и приемным резервуаром.

Это важно, так как насосы принудительной канализации обладают разными характеристиками. Мощность, производительность у них отличается

Кроме этого, следует уточнить, имеется ли в комплекте измельчитель.

Производительность зависит от количества сантехнических приборов, подключенных к насосу. Иногда надо лишь подать в стояк стоки от стиральной машины, установленной в подвале.

В более сложных случаях приходится направлять весь объем стоков. Здесь понадобится агрегат с большой мощностью. Его вид и параметры надо подбирать с учетом объема жидкостей, а также — высоты подъема в приемный коллектор.

Устройство фекальника для откачки

Этот агрегат для откачки канализации помимо своего главного предназначения также применяется в хозяйстве для других целей. Например, в случае затопления цокольного этажа грунтовыми водами. Используя фекальник, организовывается откачка воды в сборнике. Если он используется для выкачки густых масс, его работу можно полностью автоматизировать, путем установки поплавкового выключателя.

Также фекальные насосы позволяют нивелировать все последствия стихийного затопления от дождей, таяния снега и других природных явлений на даче или в частном доме. Помпа в своей конструкции имеет измельчитель, поэтому если попадется незначительный мусор или грязь, то никаких негативных последствий для нее не будет.

Если вы на своем участке организовали ливнёвку, то применяется дренажно-фекальный аппарат для перекачки жидкости с мест коллектора. Особенно это эффективно в период сезонных затяжных дождей. Благодаря этому проблемы в данных инженерных сетях будут отсутствовать.

Такие агрегаты с успехом используются при обслуживании искусственных небольших водоемов, тогда лучше применять погружной насос для канализации. Если рядом имеется природный водоем, то такую помпу дачники используют для орошения своих участков.

Отличия бытового погружного аппарата от фекального дренажника

Дренажные помпы преимущественно используются для перекачки загрязненной жидкости, имеющей небольшие частицы. Чтобы исключить проникновение твердых и крупных элементов, обязательно устанавливается сетка.

При откачке густой массы (например, это может быть сточная яма) необходим фекальный аппарат. Погружной агрегат с режущими механизмами выполнит свое предназначение, но для этого нужна достаточно мощная помпа, справляющаяся с высокой нагрузкой.
