Введение
Провода представляют собой тонкие металлические проводники для электричества. Они выпускаются в бухтах по 50, 100 и более метров. При создании электропроводки приходится разрывать целостность кабелей, собирая распределительные коробки, подключая провода к щитку и потребителям.
Подготовка проводов к соединению в коробке
Все соединения должны выполняться крайне ответственно, чтобы не возникало “узких мест”. Не допускается делать обычные скрутки или соединять провода из меди и алюминия напрямую, поскольку со временем металл окисляется, площадь поверхности соприкосновения уменьшается, сопротивление повышается и растет температура при нагрузках. В некоторых случаях это приводит к искрению и возгоранию, коротким замыканиям и другим малоприятным событиям, поэтому все нужно делать качественно, продуманно и основательно.
При сборке электропроводки провода нужно скреплять по цветам, спаивая их, используя винтовые зажимы для проводов или соединительные клеммы. Последний вариант считается оптимальным, поскольку он позволяет экономить время, обеспечивает качественное соединение и надежность контактов.
Большинство соединений в прошлом веке делались посредством скруток – два провода зачищались и скурчивались друг с другом, после чего изолировались при помощи изоленты. Подобное соединение нельзя назвать качественным, особенно если проводка собиралась в спешке и концы проводов не пропаивались.
Сегодня скрутки практически не применяются, но все же их нужно уметь правильно делать, ведь не всегда есть возможность купить клеммы для соединения. Что такое клеммы (клеммники)?Это специальные соединения, позволяющие сращивать концы проводов без спайки. Если соединяется кабель не в распределительной коробке, то концы соединяются на разном уровне (так, чтобы они не совпадали по вертикали). Место соединения хорошо пропаивается и изолируется сначала каждый провод, а затем – весь кабель.
Пропаянные соединения проводов
Чем длиннее скрутка, тем больше площадь соприкосновения элементов (пайка увеличивает площадь в 5-10 раз). Рекомендуется перекручивать провода плоскогубцами, чтобы как можно плотнее сжать их и улучшить контакт. Изоляцию металла надо проводить с запасом, накладывая изоленту в несколько слоев.
Как видите, ничего особо сложного в этом нет. Но со временем клеящий состав на изоленте высыхает, она начинает разматываться и возможно возникновение КЗ. Поэтому намного разумнее использовать клеммные колодки для соединения проводов, которые собраны из пластика, устойчивого к изменению температуры, ультрафиолету и не подвергающегося коррозии.
Подобные зажимы служат по 50-70 лет, не теряя своих качеств, их стоимость вполне доступна, а процесс соединения – прост и не требует наличия специнструмента. Для соединения проводов в распределительной коробке можно использовать специальные колпачки. Они похожи на маленькие стаканчики. Установка колпачков очень простая – два провода зачищаются на 10-15 мм, скручиваются вместе, а сверху на них надевается колпачок. Он закрывает оголенные контакты и скрепляет концы, улучшая контакт.
Приобретая колпачки, учитывайте особенности своего кабеля. Существуют колпачки для одножильных и многожильных проводов, для тонких и толстых, со специальной защитной пастой внутри, предотвращающей появление окисления поверхности металла. Помните, что соединять друг с другом медные и алюминиевые провода нельзя, поскольку они быстро окисляются.
Пример 1. Как пользоваться клеммниками Wago 222
В примере показано, как легко и просто навести порядок в щитке с автоматами, где бардак, очень тесно, разные провода, и надо подключиться ещё. Фото того, что было исходно, нет, но может оно и хорошо. Рассмотрю и плюсы, и минусы.
В подсобном помещении, где всё сделано гофрой, надо установить и подключить дополнительный пластиковый щиток с 4 защитными автоматами. Причем, подключить его надо к имеющемуся щитку, минимально вмешиваясь в него.

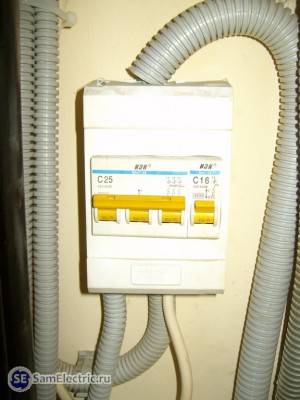

Вот старый щиток, к которому предстоит подключиться.
Старый электрощиток в собранном виде
В чем главная проблема таких щитков (на фото)? Несмотря на то, что он позиционируется как корпус на 4 автоматических выключателя (4 модуля), 4 автомата туда влезают с очень большим скрипом. Ведь ещё надо подключать нули и земли. А это ещё два клеммника. Поэтому всегда надо оставлять примерно 20-30% свободного места в щитке про запас.
Провода нулей и земель были подключены на пластиковые клемники под винт (типа Лего), без наконечников. И куда мне со своим жестким одножильным ВВГ 3х2,5?
К счастью, немецкие инженеры придумали универсальные зажимы Wago 222, которые меня выручили. Вот как были смонтированы подключения мною.
Старый щиток со снятой крышкой. Провода соединены через зажимы Ваго
Мой щиток установлен ниже, и подключения в нём теперь выглядят так:
Новый электрощит с подключениями через зажимы Wago
Обратите внимание, это важно – я выбрал для установки 4 модулей автоматов щиток на 6 модулей. На это есть 3 причины:
- Простор для укладки проводов, можно оставить небольшой запас;
- Есть куда расположить зажимы (клеммы), можно поставить клеммы на DIN-рейку;
- На будущее – если нужно будет подключить ещё одного потребителя (только не двух!), есть куда будет ставить дополнительный автомат.
Закрываем щиток.
Новый щиток в собранном виде. Розетки комната, розетки подсобка, освещение, бойлер.
Вот так выглядят оба щитка. Вся работа по установке щитка, автоматов, подключению проводов, прокладке 4 кабелей в трёх гофрах заняла не более часа.
Итог – оба щитка в сборе
Главное – ток ограничен автоматом на 25 А, провода все медные и новые, нагрев будет минимальный.
Минус такого использования соединительных клемм Wago 222 – при возможной перегрузке по току клеммы могут начать плавиться. Поэтому, для спокойствия номиналы защитных автоматов лучше уменьшить.
Теория контактов
Согласно статистическим данным, большинство неисправностей электрических приборов происходит из-за некачественных контактов. Они являются причинами короткого замыкания и перегрева проводки, которые приводят к пожарам
Для понимания степени опасности следует обратить внимание на процессы, возникающие при протекании электрического тока через соединение плохого качества
Электрическим контактом называется место соединения двух или нескольких проводников для протекания тока к потребителю электрической энергии. При качественном соединении протекание электротока происходит без потерь. Электроток — упорядоченное движение заряженных частиц через кристаллическую решетку проводника при воздействии на него электромагнитного поля.
Плохое соединение
Некачественное соединение обладает некоторым сопротивлением, из-за которого электрическая энергия проходит через проводник с определенными потерями. Если проводник является целостным, то его кристаллическая решетка не деформируется, поскольку расстояния между атомами не нарушены. При скручивании двух проводников происходит нарушение кристаллической решетки и увеличение расстояния между атомами одного и другого проводников.
На сопротивление контакта еще влияют следующие факторы:
- Сила прижатия друг к другу.
- Наличие грязи и окисленных пленок.
Нагрев контакта связан с неоднородностью материала, поскольку площадь поперечного сечения в месте соединения двух кабелей значительно больше, чем его величина для одной единицы проводника. На качество соединения влияют следующие факторы: нарушение условий эксплуатации и действие агрессивной среды, например, попадание влаги в соединение приводит к окислению контакта, которое увеличивает его сопротивление или электропроводимость.
Физический смысл
Контакт является обыкновенным резистором, на котором может происходить падение напряжения. По закону Ома для участка цепи (I = U / R) падение величины напряжения на контакте зависит от тока, проходящего через него, а также величины его сопротивления. Чем хуже качество контакта, тем больше величина его сопротивления и, следовательно, больше падение напряжения.
По закону Джоуля-Ленца количество теплоты Q, выделяемое проводником за определенное время t, зависит от тока I, протекающего по нему, и падения напряжения U на участке. Математическая запись закона имеет следующий вид: Q = U * I * t. Следовательно, чем больше величина падения напряжения, тем больше и сила тока, протекающего через соединение. Это приводит к нагреву места плохого контакта двух проводников. Электрическое сопротивление зависит от температуры, которая растет с течением времени. От этого величина электропроводимости только повышается.
Основными причинами некачественного соединения являются следующие: степень сжатия двух проводников и несовместимость материалов, которая называется электрохимической. Она объясняется разными электрохимическими свойствами оксидных пленок, возникающих на поверхности проводников из меди и алюминия, которые значительно влияют на проводимость электротока. Через определенный промежуток времени один из проводов может отгореть, что приведет обрыву цепи или короткому замыканию.
Виды соединения проводов
Один из самых старых и известных способов – пайка.
В зависимости от того, какие провода нужно соединить, пайка — способ надежный, но для проводки категорически не рекомендуется. У соединенных таким образом элементов очень низкая температура плавления, и высока вероятность пожара.
Клеммник – это самый распространенный на сегодняшний день вид соединения. Быстро, удобно, надежно. Клеммные колодки продаются в большом ассортименте. Всегда можно найти ту, которая требуется. Недостатков в таком соединении практически нет – об этом говорится в отзывах пользователей. Разве что провода периодически нужно подтягивать.
Преимущества и недостатки
Подобные приспособления действительно облегчают и ускоряют работы по электромонтажу. Имеет смысл объединить все преимущества в список, прежде чем решать, подойдет ли подобный тип соединения для каждого конкретного случая. Итак, плюсы клеммников wago:
Wago является быстро и легко монтируемым приспособлением. Необходимо лишь зачистить провод. Причем зачищенная часть требуется намного короче, чем при монтаже на скрутках
Фиксация занимает считанные секунды, что очень важно для электрика.
Благодаря специальному пластиковому корпусу дополнительного изолирования соединения не требуется.
Размеры тройного соединителя ваго 222 серии
Монтировать можно провода с различным сечением, а также и изготовленные из разных металлов (медь и алюминий). Контакт не окислится со временем, а значит, соединение не потеряет своей плотности, и не будет нагреваться.
Удобный и простой демонтаж. Если была использована клемма wago 222 серии раскоммутировать распределительную коробку так же легко, как и смонтировать
Особенно это важно при использовании ломкого алюминиевого провода, которого редко хватает на скрутку во второй раз.
Прозвонить провода, найти фазу можно не размонтируя соединение, для этого в клеммнике имеются специальные отверстия, куда свободно входит щуп мультиметра.
Монтаж получается очень эстетичным, что также немаловажно, так как если в распределительной коробке все аккуратно расположено, то и при последующем добавлении потребителей или перекоммутировании, разобраться в проводах будет намного проще.
Доступность монтажа даже при условии, что провода очень короткие и полноценная скрутка невозможна.
Подобные приспособления не требуют обслуживания в процессе эксплуатации, а потому экономичны в плане затрат на периодические проверки.
Что же касается недостатков, то можно назвать всего один, который присущ, наверное, любому соединению. Это необходимость легкого доступа к ним. Ну а так как это не критично, то можно считать, что недостатки совсем отсутствуют.
Устройство и сборка клеммной колодки
Каждый клеммник на дин рейку фиксируется с помощью защёлки, так, чтобы один плотно прилегал к другому. Между ними не должен оставаться зазор. Затем устанавливаются необходимые перемычки, торцевые изоляторы и фиксаторы. Не стоит забывать про маркировку. Провода подключаются с её учётом и в соответствии со схемой. Если клеммник винтовой, то перед операцией болтик необходимо ослабить. Во время проведения монтажных работ в обязательном порядке проверяется надёжность всех контактов.
Зачем нужен торцевой изолятор
С правой стороны отдельной ячейки клеммника можно увидеть токоведущие элементы прижимного механизма. Производитель намеренно оставляет их открытыми и не делает дополнительную перегородку. Объясняется это экономией материала и уменьшением габаритных размеров изделия. Когда клеммы собраны на din-рейке, каждая правостоящая сама собой закрывает токоведущие части левостоящей. Т.е. один клеммник является защитной крышкой другого, так для всей линейки, кроме последнего.
Торцевой изолятор
Для защиты крайнего правого клеммника от окружающей среды и случайного прикосновения человека применяют торцевые изоляторы. Они выполняют функцию боковой крышки и позволяют получить полностью изолированный со всех сторон ряд клеммников.
Важно! Торцевые изоляторы и клеммные колодки следует приобретать от одного производителя. В противном случае возможно их несовпадение по форме. Расчёт нужно вести из того, что на одну линейку клеммников требуется один изолятор
Расчёт нужно вести из того, что на одну линейку клеммников требуется один изолятор.
Фиксатор или стопор клемм
При монтаже или затяжке винтовых клемм отдельные их ячейки могут начать разъезжаться на DIN-рейке по сторонам. В результате в конструкции образуются щели и зазоры. Через них внутрь могут попасть пыль и влага из воздуха. Допускать подобного нельзя. Для решения этой проблемы используются фиксаторы или стопоры клемм. Такие детали устанавливаются с обоих торцов линейки. Пренебрегать ими не стоит, ведь это может негативно сказаться на качестве монтажа и дальнейшей работе электрощита или установки.
Винтовые перемычки
Для электрического подключения между собой соседних ячеек клеммной колодки можно использовать короткий соединительный проводок. Но такое решение непрактично и занимает слишком много драгоценного места. Гораздо удобнее применять винтовые перемычки. Делается это в случае, если имеется один приходящий питающий провод, и от него необходимо распределить по потребителям множество отходящих, т.е. получить разветвление. Винтовые перемычки представляют собой металлическую полоску с отверстиями, которая устанавливается на клеммную колодку. Они выпускаются различной длины. При желании их можно укоротить пассатижами до нужного размера.
Пломбировка клемм
При сдаче электрощита в эксплуатацию может возникнуть необходимость в предотвращении к нему несанкционированного доступа. Такие требования часто выдвигают поставляющие электроэнергию организации. В этой ситуации на ряды клеммных колодок устанавливаются защитные кожухи из прозрачного оргстекла. Они удерживаются на месте с помощью гаек с отверстиями для навешивания пломб. Право на монтаж/демонтаж последних имеют только контролёры вышеуказанных организаций.
Внимание! Следует следить за целостностью пломб и не допускать к ним посторонних лиц. Обрыв пломбы или её повреждение может послужить основанием для санкций со стороны поставщика электроэнергии
Общие сведения о клеммниках
Качественное соединение проводов является гарантией безопасной эксплуатации электросетей, различного электротехнического оборудования
Немаловажное значение этот фактор имеет в сфере радиоэлектроники
Издавна провода соединяли скручиванием их оголённых концов. Скрутку иногда пропаивали. Затем соединение оборачивали изолентой. Такой вид соединений нёс с собой ряд негативных последствий: это неплотная скрутка, обрыв и пушение многожильных проводков. В результате контакты перестают полноценно передавать ток, что ещё хуже, могут вызвать пожар.
Впоследствии появились винтовые клеммники. Они и сейчас пользуются большим спросом, хотя имеют существенные недостатки. Доставляет большое неудобство соединение проводов на весу, особенно, если нужно подсоединить потолочный светильник. Надо одновременно держать плафон и отвёрткой заворачивать винты клеммника. Порой в устройствах сбивается резьба, что приводит соединение в полную негодность.
Винтовые клеммники
Обзор производителей электроустановочных устройств
От качества изделий, которыми приходится пользоваться при монтаже проводки, зависит пожарная безопасность. Продукция неизвестных фирм может изготавливаться из дешевых заменителей латуни и качественного пластика. Известные производители электрооборудования предлагают надежные клеммные соединения.
ABB
Клемма винтовая M35/16 35 мм.кв (5124R0700) ABB Группа компаний ABB – лидер в производстве электрооборудования высокого класса. Ее ассортимент позволяет подобрать изделия для любого вида работ. Бренд предлагает клеммники для проводов основных типов соединения: пружинные, винтовые, втычные, системы с прорезанием изоляции и т. д. Плюсы изделий:
- отличное качество;
- разнообразие моделей;
- инновационные разработки;
- надежность.
Уникальным товаром производителя являются тестовые блоки Essailec и клеммные блоки ADO System.
WAGO
Клеммник для проводов Wago 5 разъемов Продукция немецкой фирмы WAGO завоевала популярность благодаря надежности и простоте использования. Наибольшую популярность получили пружинные самозажимные клеммники. С их помощью без повреждений фиксируют мягкие многожильные и одножильные кабели различного диаметра. Плюсы изделий:
- устойчивость к вибрации;
- скорость соединения контактов;
- постоянное давление исключает деформацию жилы;
- возможен доступ измерительных инструментов при ремонте.
Надежность конструкции обеспечивает стальная пружина и корпус из полиамида. Компания предлагает зажимы для разъемной и неразъемной коммуникации. Они подходят для проводов сечением до 4 кв. мм.
Legrand

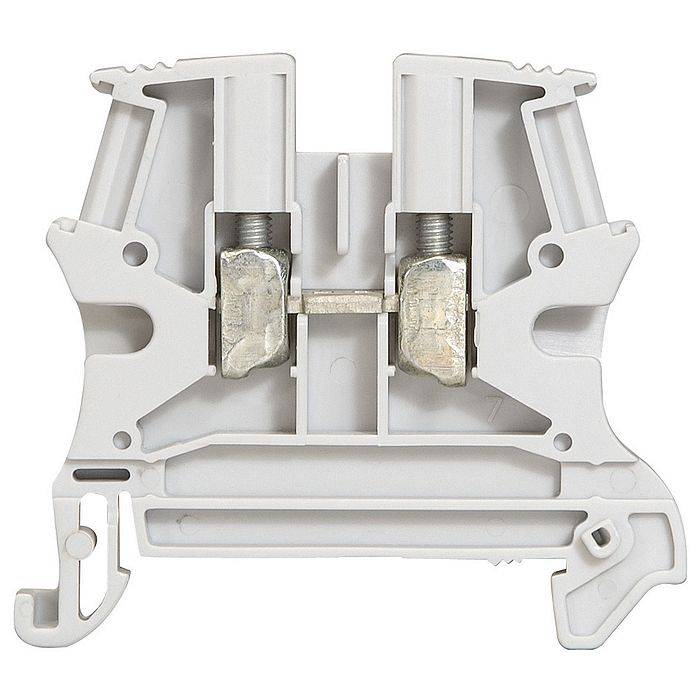

Проходная клемма с винтовым зажимом Legrand Viking 3 Бренд Legrand заслужил уважение и признание на рынке товаров электрической инфраструктуры. Компания предлагает клеммные блоки с винтовыми и пружинными зажимами. Достоинства изделий:
- стойкость к выдергиванию провода;
- механическая прочность;
- простой монтаж;
- разнообразие размеров.
Контактные площадки устройств изготовлены из латуни с никелевым покрытием, улучшающим проводимость тока.
Технология монтажа
Самозажимные клеммники настолько упростили технологию монтажа соединений электропроводки, что отпала необходимость в выполнении трудоёмких неудобных операций: делать скрутки, пропаивать и покрывать их изоляцией. Особенно это заметно, когда нужно подключать подвесное оборудование на весу.
Для соединения проводов достаточно вооружиться ножом или лучше кримпером. Концы проводников очищают от изоляции на такую длину, чтобы оголенная жила не выступала за пределы корпуса зажимного устройства. Жилы вставляют в гнёзда СК и зажимают их с помощью рычажков. Такая операция занимает буквально минуты.
Тестируем сопротивление соединений

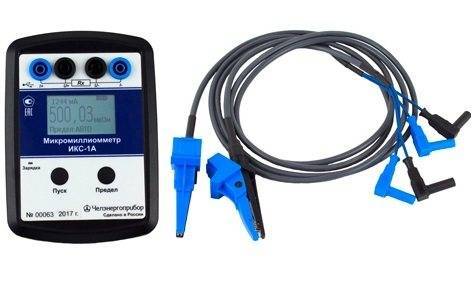

Тест проводился с помощью прибора Микромиллиомметр ИКС-1А. Он предназначен для определения сопротивления электрическому току болтовых и клеммных соединителей.
Для каждого соединителя были взяты кусочки провода сечением 2.5 мм2 длиной по 3.5 см каждый. После этого прибор подключили к двум концам проводника и пропустили через него ток 1.2 А. Вот какие показания получились:
- Винтовой клеммник – 40 мкОм.
- СИЗ – 68 мкОМ.
- Скрутка – 302 мкОм.
- Плоскопружинный зажим Wago – 458 мкОм.
- Строительно-монтажная клемма КБМ – 654 мкОм.
В испытаниях лучше всего показал себя винтовой клеммник. Скрутка же, как ни странно, превзошла Wago и КБМ. Однако одного лишь показателя сопротивления недостаточно для того, чтобы решить, какой тип соединения лучше для проводки. Ведь многое зависит именно от площади контакта, а с течением времени место соединения может засориться пылью и грязью, что ухудшит контакт. Рассмотрим подробнее каждый тип в отдельности.
Соединители серий 294 и 294 Linect
Используемые в клеммниках этих серий зажимы Push-in CAGE CLAMP позволяют подключать одно-, много- и тонкожильные провода без применения специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен под соединителем и использоваться для объединения с PE шиной при монтаже. На стороне внутреннего соединения имеется полнофункциональный третий контакт для каждого полюса сечением от 0,5 до 0,75 кв. мм. Соответствующий PE-полюс может оснащаться внешним контактом PE (защитное заземление). Для присоединения подключаемого прибора в каждой группе предусмотрен третий зажим с сечением 0,5-0,75 мм кв. Эти зажимы проводов «Ваго» монтируются следующим образом:
- Распределительная цепь, к которой необходимо параллельно подключить светильник или иную нагрузку, разрезается.
- С обрезанных концов проводов удаляется изоляция на длину 1 см.
- Нажать на подвижную часть клеммы и ввести зачищенные провода в открывшееся отверстие соответствующего полюса до упора.
- Отпустить подвижную часть клеммы ваго, зажим зафиксирует провод.
- Подключить провода осветительного прибора к самозажимным контактам каждого полюса.
Для удобства монтажа каждый полюс клеммы промаркирован латинскими буквами L, N, PE.
Способы соединения проводов
Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.
Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.
Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.
С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.
Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.
Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.
Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.
Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.
Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.
На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.
С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.
Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.
Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.
Общие сведения о клеммниках
Качественное соединение проводов является гарантией безопасной эксплуатации электросетей, различного электротехнического оборудования
Немаловажное значение этот фактор имеет в сфере радиоэлектроники
Издавна провода соединяли скручиванием их оголённых концов. Скрутку иногда пропаивали. Затем соединение оборачивали изолентой. Такой вид соединений нёс с собой ряд негативных последствий: это неплотная скрутка, обрыв и пушение многожильных проводков. В результате контакты перестают полноценно передавать ток, что ещё хуже, могут вызвать пожар.
Впоследствии появились винтовые клеммники. Они и сейчас пользуются большим спросом, хотя имеют существенные недостатки. Доставляет большое неудобство соединение проводов на весу, особенно, если нужно подсоединить потолочный светильник. Надо одновременно держать плафон и отвёрткой заворачивать винты клеммника. Порой в устройствах сбивается резьба, что приводит соединение в полную негодность.
Винтовые клеммники
Достоинства и недостатки
Теперь рассмотрим особенности использования, достоинства и недостатки устройств разных типов.
Винтовые
К достоинствам винтовых соединителей можно отнести:
- компактность и простота конструкции;
- способность выдерживать большие токи;
- возможность многократной разборки соединения;
- способность выдерживать высокие (до 1000 В) напряжения;
- невысокая стоимость.
Есть у них и недостаток – необходимо периодически (рекомендовано раз в год для медного провода) поджимать винты для предотвращения потери контакта;
Самозажимные
К достоинствам соединителей этого типа относим:
- легкость и скорость соединения;
- нет необходимости периодически поджимать контакты, так как они подпружинены и соединение не ослабевает с течением времени.
Теперь перечислим недостатки, которых, увы, немало:
- относительно высокая стоимость;
- большие по сравнению с винтовыми габариты при том же токе коммутации;
- ввиду малой площади прилегания контакта к проводу в неразъемных конструкциях нередко соединение просто выгорает;
- устройства для быстрого монтажа не могут выдерживать большие токи, поскольку площадь прилегания контакта к проводу слишком мала;
- если конструкция неразъемная, то разобрать соединение нельзя.
Назначение клеммных колодок от Wago
Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.
Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:
- увеличение темпа разводки проводки;
- экономия изоляционных материалов;
- большая наглядность электропроводки для ремонтного персонала;
- возможность оперативных переключений в схеме;
- быстрая замена поврежденных электрических установок.
Устройство и принцип работы колодки
В базовой комплектации клеммный зажим состоит из двух частей:
- Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
- Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.
Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.
Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.
Обратите внимание. Существуют заземляющие клеммники Ваго
Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.
Характеристики Wago
Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.
Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.
Плюсы и минусы применения
Практикующие электромонтеры разделились на две категории
Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями
Плюсы применения Ваго:
- быстрый безвинтовой монтаж;
- минимальный набор нужных инструментов и материалов;
- клеммник легко купить даже в небольшом электротехническом магазине;
- аккуратность и логичность проводки;
- соответствие правилам безопасности.
Минусы клеммников:
- необходимость в периодическом осмотре;
- должны быть визуально доступны;
- плохо справляются с нагрузками больше 1 кВт;
- большое переходное сопротивление контактов;
- риск перегрева и расплавления;
- высокая стоимость.
Что собой представляют клеммники Wago
Клеммы Wago – плоско-пружинный зажим. Провод легко входит в устройство и располагается в гнезде довольно свободно. Для зажима нужно повернуть вверх рычажок. При этом контактная пластинка накладывается на жилу, обеспечивая по всей площади соприкосновения низкое сопротивление.
Зажим плотный, но не сильный. Пластинка удерживает токоведущую жилу, но не повреждает ее. В таком состоянии контакт поддерживает пружина. Изготавливается она из высокопрочной хромоникелевой стали и довольно долго сохраняет упругость.
Токоведущие пластинки выполняются из электролитной пружинной меди. Поверхность ее покрывают сплавом олова и свинца, который защищает материал пластинки, в качестве диэлектрических прокладок применяется полиамид. Такой пластик слабо поддерживает горение и склонен к самозатуханию: расплавляясь, он понижает температуру и заливает собой сгоревший элемент.
Полиамид не подвержен коррозии и не боится влаги. Поэтому быстрозажимный клеммник с такими прокладками используется даже при морозах до -35°С. Верхняя температура, при которой зажимы начинают деформироваться, составляет +200°С, но не во всех моделях.
Пользуетесь клеммами Wago для соединения проводов?
Нет
22.15%
Да
62.64%
Когда как
15.21%
Проголосовало: 447
Технические характеристики
Качества коннектора зависит от ее назначения и вида. К общим характеристикам всех изделий Wago относят следующие показатели:
- допустимый рабочий ток – от 6 до 323 А;
- допустимое напряжение – от 100 до 1000 В;
- возможное сечение жил – от 0,08 до 95 кв. мм.
Плюсы и минусы Wago
Простота соединения
Безопасность
Возможность стыковать провода из разных материалов и разного сечения
Надежность
Компактность
Возможность многоразового использования
Широкий ассортимент
К зажимам должен быть свободный доступ
Высокая стоимость
Много поделок
Как отличить от подделки
Клеммники Wago очень популярны, что породило другую проблему: большое количество подделок. Отличить их от оригинала можно, но для этого придется потратить время.
- На устройстве должна присутствовать маркировка компании – Wago. Это не гарантирует оригинальность, но зато такой вариант уже является уголовно наказуемым. Так сильно рискуют немногие.
- На каждой из частей клеммы есть номер. Он соответствует штампу на клеммнике. Например, если в упаковке 50 штук, номера их идут от 1 до 50, если 100 – от 1 до 100.
- Отсутствует логотип РосТеста. Если таковой есть, это китайская подделка.
- В моделях с пастой последняя не имеет посторонних запахов и не вытекает.
- У прозрачных клемм от Ваго могут быть следующие цвета: желтый – на 2 жилы, оранжевый – на 4, фиолетовый – на 6 проводников и серый – на 8 жил. Компания выпускает модели и других оттенков, но на российский рынок они не поставляются.
- Если можно при покупке разобрать клемму, то нужно проверить пружину. В оригинале она сгибается с усилием и пытается вернуться обратно. Если пружина слишком мягкая – это подделка.
- На торцевой части указано питаемое напряжение и номинальная величина тока.
Клеммники Ваго упаковываются только в фирменную коробку.
Преимущества высоких грядок
По сравнению с обычными грядками у насыпных гораздо больше преимуществ:
огород можно разбить даже на участке, совершенно непригодном для земледелия;
перекопка и прополка огорода заменяются легким рыхлением почвы;
на ограниченном пространстве легче удалять сорняки;
высокую грядку легко смонтировать и так же легко разобрать;
между грядками можно выложить дорожки и ходить по ним в любую погоду;
растения быстрее созревают, что особенно важно для холодных регионов;
при обустройстве высокой грядки обеспечивается хороший дренаж;
культуры на грядках легко защитить от заморозков, накрыв брезентом или агроволокном.
Кроме того, огород из насыпных грядок может быть очень декоративным, поэтому разбить его можно рядом с домом.
Высокие грядки своими руками
Это интересно: Автополив своими руками — особенности разных типов орошения
Выводы и полезное видео по теме
Монтаж клеммников 2273:
Инструкция для 222 серии:
Электромонтажная продукция Wago известна во всем мире и не нуждается в дополнительной рекламе.
Многие электрики уже отказались от других способов соединения проводников и давно используют только самозажимные клеммы или рычажные колодки известного производителя. Это легко объяснимо: устанавливать Ваго проще и быстрее, а эффективность коммуникаций выше.
А вам приходилось пользоваться клеммниками Ваго? Поделитесь, пожалуйста, впечатлениями от их использования. Оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете задать вопросы по теме статьи, а мы постараемся оперативно ответить.
