Русские печи с лежанкой своими руками: руководства по сооружению со схемами и порядовками

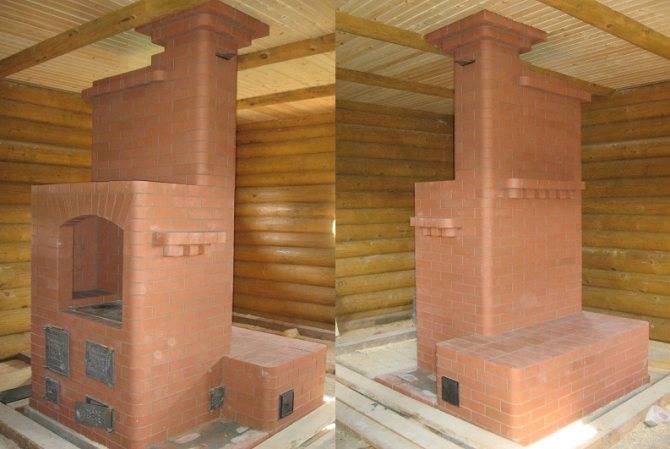

Конструкция русской печи с лежанкой

Габариты классической печи: ширина около полутора метров (два аршина); длина – чуть более двух метров (три аршина); лежанку располагали на высоте примерно с человеческий рост – приблизительно 180 сантиметров (или два с половиной аршина), высота очага примерно 45 см, высоту пода принимали равной высоте стола.

Печь возводили на фундамент из мелких осколков кирпича, камней, реже на бревенчатый фундамент (дуб, сосна и другие породы). Конструкцию возводили одновременно с домом, но их фундаменты ни в коем случае не строят слитными, обязательно нужна обособленность. Саму печь возводили либо из обожженного кирпича, либо из сырца (в тех семьях, где доход не позволял использовать для строительства красный кирпич). Первые «дымницы» (дымовые трубы) делали из дерева, затем, ввиду пожароопасности материала, древесину заменили на камень и кирпич.

Конструкция печи: горнило – топка, место, где происходит горение топлива; шесток и подшесток – вспомогательный стол для посуды и ниша под ним; под – дно топливника; хайло – отверстие для выпуска дыма в избу; подпечье – пространство для хранения дров; устье – отверстие для закладки дров, закрывающееся заслонкой.

Видео об приготовлении раствора для кладки печи

Фундамент печи

Так как русская печь считается массивным сооружением, ей нужен отдельный фундамент. И поэтому, начинайте строительство печи заранее.

Идеальным вариантом считается плитный монолитный фундамент из специального железобетона. Данный фундамент не связан с фундаментом дома и является независимым строением.

Строительство его осуществляется по обычной технологии. Перед началом установки фундамента, укладывается гидроизоляционный слой — рубероид, сложенный в несколько слоев.

Обычно печь располагают у внутренней стены, которая имеет мелко заглубленный фундамент. Для независимости фундаментов необходимо между ними оставить зазор примерно 5 см, и в него засыпать песок. А верхний край фундамента не должен доходить до уровня пола на 14 см.

Если печь разместить у наружной стены, на заглубленном ленточном фундаменте, то необходимо будет котлован расширить и произвести песчано-гравийную засыпку с тщательной трамбовкой. Далее  устраивается плитный фундамент печи с определенным зазором от основания дома, так называемой отступкой. В нее засыпают песок, а ее торцевые стенки формируют кирпичной кладкой.

Если вы решили установить печь в проеме, то нужно просто соединить концы нижнего венца. Сделать это можно с помощью полос стали, которые кладутся на бревна с двух сторон и стягиваются специальными болтами. Далее проем обрамляется специальными деревянными стойками. Обязательно между ними и будущей печью должен быть циркуляционный зазор, называющийся еще разделкой. Под стеной в фундаменте дома должен быть предусмотрен промежуток, который будет равен ширине основания печи с каждой стороны.

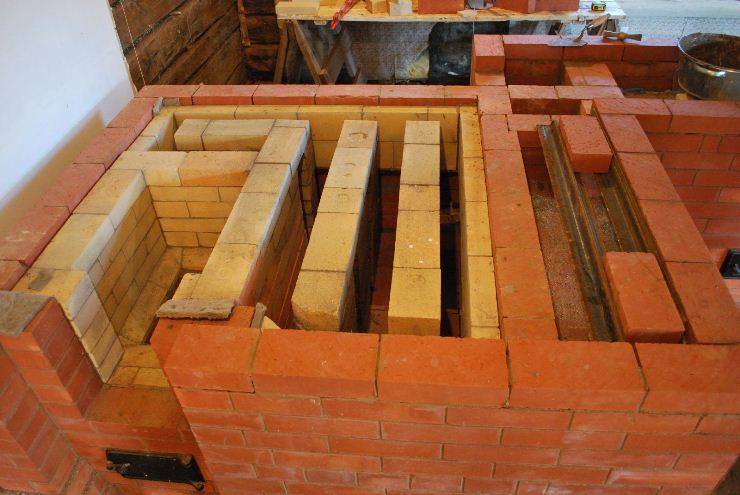

Кладка русской печи своими руками порядовка

Главное требование к  кладке печи — это герметичность. Именно поэтому на печь идут только целые кирпичи без каких-либо трещин, а швы делают тонкими — не больше 5 мм. Не стоит добиваться воздухонепроницаемости при помощи обмазывания глиной всех стенок печи с внутренней стороны — это снизит теплопроводность и увеличит отложения копоти и сажи. Помимо этого, глина отслаивается и забивает каналы внутри печи, чистить которые будет достаточно проблематично. На сегодняшний день применяются следующие методы:

• кладка в кирпич — при данном методе толщина стенки будет ровна длине кирпича;
• кладка в полкирпича — здесь кирпич будет укладываться плашмя вдоль стенки;
• кладка в четверть — т.е. кирпич будет укладываться на ребро.

Перевязка швов будет идти благодаря применению в углах поочередно тычковой и ложковой кладки либо не полноразмерного строительного материала.

Если используют керамический кирпич, его нужно предварительно вымачивать, так как он будет «вытягивать» всю влагу из раствора.

В процессе укладки обязательно убирайте излишки смеси, и особенно на внутренних сторонах печи. Внешние стенки печи укладывайте «в кирпич», а внутренние —«в полкирпича». Кладка рядов  — это порядок действий кладки в каждом последующем ряду. За счет данного процесса русскую печь может соорудить любой желающий.

Характерные особенности печки

Конструкцию придумали жители скандинавских стран более ста лет назад, но даже в наши дни ею не прекращают пользоваться.

Печку чаще всего размещают в простенках. Она имеет:

• оборудованную варочную поверхность;
• одну или две духовки;
• отапливаемую лежанку.

Печку с лежанкой лучше всего разместить между жилыми помещениями и кухней. Чаще всего, площадь кухни не позволяет полноценно сделать печку, поэтому в ней присутствуют только духовка и варочная панель (ВП). Но кухня от этого ничего не теряет, поскольку при готовке пищи шведка успевает ее прогреть.

Шведка с лежанкой

Из чего состоит печка

Шведку не зря считают компактной. Из топки до трубы газы двигаются по канальному дымоходу. Теплообмен происходит в колпаках.

К конструктивным особенностям Шведки относят:

1. Большую духовку. Ее лучше делать из чугуна. Духовой шкаф рассчитан больше для обогрева комнаты, но в нем можно выпекать хлеб. Поскольку в печке имеется колпак, при химическом пиролизе дров тепловая энергия выделяется в большом объеме. Она сразу подходит к стенкам духовки, расположенной рядом. При широко распахнутых дверях духовки вы уже через пять минут ощутите сильный горячий поток, поступающий снизу.
2. Верхнюю нишу, на которой можно сушить зимнюю обувь и одежду. Полностью мокрые вещи высохнут за пять часов. Ее обогревает первый и вторичный жар, поэтому она остается теплой даже после того, как прекратить топку.
3. Нижнюю нишу. Является углублением прямо на варочной плитой. Своеобразный термос. Вы можете поставить здесь горячий ужин, и он не остынет до самого утра.

Задняя часть печи располагается в смежной комнате. К ней можно приделать камин или лежанку. Традиционный размер лежанки – 180 сантиметров длина и 65-70 сантиметров ширина.

Плюсы и минусы

Перечень преимуществ печки представлен:

• небольшими размерами;
• многофункциональностью: печка подходит для готовки пищи, обогрева дома и для высушивания влажных вещей;
• высоким коэффициентом теплоотдачи и КПД;
• возможностью пристроить дополнительные элементы (лежанку);
• несложной кладкой: вам нужно просто следовать пошаговой инструкции;
• высокой эстетичностью: печка может стать украшением любого интерьера;
• наличием летнего и зимнего режима;
• быстрым разогревом;
• возможностью перерабатывать любой твердый отопительный материал;
• отсутствием необходимости частого техобслуживания: при правильной эксплуатации печка не доставляет ни каких хлопот.

К недостаткам плиты относят:

• при работе должны использоваться только качественные материалы;
• для кладки подходит исключительно шамотная глина;

Шамотная глина

• дверцу топочной камеры (ТК) нужно изготавливать только с литого чугуна, поскольку другой материал не выдержит сильных тепловых нагрузок;
• не подходит только для сезонного использования: если печкой пользоваться редко, она начнет сыреть и разрушаться.

Но если вы будете пользоваться ею постоянно, то более удачной отопительной системы вам не найти.

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

• подпечья, используемого для сушки дров, его делают не всегда;
• холодной печурки для хранения кухонной утвари, ее также может не быть;
• шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
• пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
• горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
• щеки – передней стенки горнила;
• устья печи – отверстия между щеками;
• перетрубья – ниши, над которой начинается дымоотводящая труба;
• вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
• лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

1. Подпечье. Оно необходимо для сушки и хранения дров.
2. Холодная печурка — это маленькая выемка для хранения посуды.
3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Инструменты и материалы

Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не менее подготовьте всё необходимое заранее — это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:

• Пара разноразмерных мастерков из нержавеющей стали.
• Расшивка для швов, если планируется такой вид отделки.
• Молоток-кирка каменщика.
• Резиновая киянка.
• Угловая шлифмашина (болгарка) с отрезным кругом.
• Электрическая дрель с набором свёрл.
• Инструмент для контроля точности кладки (уровень, отвес, угольник и шнур-причалка).
• Ножницы для работы по металлу.
• Ёмкости для смешивания раствора.
• Сетка для просеивания глины и песка.
• Рулетка.
• Плоскогубцы.

Сегодня в продаже можно найти печное литьё любого типа и функциональности

Список материалов:

• Кирпич красный (марка не ниже М-150) – 1900 шт.
• Песок — 300 кг.
• Глина (как можно более жирная) – 250 кг.
• Картон базальтовый или другой негорючий уплотнитель.
• Рубероид для влагоизоляции фундамента.
• Варочная панель двухконфорочная размерами 400х700 мм.
• Топочные дверцы размерами 250х210 мм и 250х180 мм.
• Колосниковая решётка 200х280 мм — 2 шт.
• Колосниковая решётка 250х380 мм.
• Дымовая задвижка 180х260 мм.
• Прочистные дверцы 130х130 мм — 2 шт. и 130х200 мм — 1 шт.
• Поддувальная дверца — 250х150 мм.
• Заслонка горнила — 380х450 мм.
• Бак водогрейный 120х280х500 мм.
• Уголок стальной с полкой 60 мм — 1.5 м.
• Металл листовой толщиной 5 мм.

Кроме этого, необходимо озаботиться и материалами для строительства фундамента — щебнем, песком, цементом и досками для обустройства опалубки.

Чертежи порядовки

При выполнении чертежей разрезов зданий, при масштабе чертежа от 1:50 и меньше, каменная кладка на них заштриховывается тонкими линиями с углом наклона в 45 градусов. Возможно также обвести их по контуру сплошной основной линией.

Вертикальная порядовка из легкобетонных камней

Для изображения каменной кладки используются особые чертежи, которые называются порядовки. Они обычно изготавливаются в масштабе от 1:10 до 1:20. На приведенном рисунке справа показана вертикальная порядовка. А именно, разрез в районе окна наружной стены в двухэтажном доме. Как видно по чертежу, его стены выложены из кирпичей двух видов: размером 390 × 90 × 188 мм и продольных половин 390 × 90 × 188 мм со швом раствора в 10 мм. На чертеже ряды нумеруются, выставляются все нужные для чтения размеры, поставлены отметки высоты и сделаны необходимые надписи для пояснения.

Если требуется уточнить вид и тип отдельных элементов конструкции, то выполняется чертеж отдельных узлов кладки. На поясняющих рисунках ниже изображена горизонтальная порядовка из двух смежных рядов для угла наружной стены, выполненная из керамического кирпича. Используемая в кладке арматура отмечена с помощью штрих-линии.

Горизонтальная порядовка первого ряда

Горизонтальная порядовка второго ряда

Подготовительные работы

Подготовительных этапы:

1. разработка детального чертежа основной конструкции,
2. приготовление бетонной смеси, раствора для кладки,
3. возведения фундамента.

Схема русской печи с подтопком

Схему русской печи можно разработать самостоятельно или скачать с интернета. На рисунке 1 изображена схема печи с лежанкой и подтопком (внизу), способная обогреть помещение площадью до 60 кв. м.

Рис. 1

Места установки печной гарнитуры наглядно показывает рисунок 2:

Рис. 2

Приготовление раствора для кладки

Чтобы при эксплуатации печи, продукты горения не попадали в помещение, кладка должна проводиться с применением качественного и жаростойкого раствора. В качестве основного ингредиента в его состав вводят жирную глину, которая обеспечит эластичность и не позволит растрескиваться при высыхании.

Приобретённую глину необходимо очистить от мусора, камешек и различных примесей. Затем её следует замочить в ёмкости с водой на 24 часа. Набухшую глину пропустить через прочную металлическую сетку с размером ячеек не более 5 мм. Таким способом можно добиться однородности из глиняной массы и избавить её от мелких включений.

Если песок куплен сеянный в мешка, то — нет проблем. А если материал привезён автосамосвалом напрямую из карьера, то его также следует хорошо просеять.

Подобрать правильные пропорции можно опытным путём: смешать небольшое количество ингредиентов в нескольких вариантах и изготовить лепёшки толщиной в 1 см. После того, как лепёшки подсохнут, проверить на наличие трещин. В которой из них трещин окажется меньшее количество, такие пропорции ингредиентов и взять за основу при замесе всей массы раствора.

Изготовление фундамента

Устройство фундамента русской печи выполняют в следующем порядке:

• отрывка котлована;
• уплотнение основания котлована;
• отсыпка подстилающего слоя из щебня толщиной 15 см с послойным уплотнением;
• устройство песчаной подушки толщиной 10 см с поливом водой и тщательным уплотнением;
• монтаж опалубки. Чтобы влага не уходила из бетонной смеси, стенки опалубки изнутри котлована нужно обшить полотнами полиэтиленовой плёнки внахлёст на стыках размером 15 — 20 см;
• вязка каркаса из арматуры;
• заливка бетонного раствора.

После того, как бетон застынет и наберёт прочность, опалубку демонтируют и выполняют гидроизоляционные мероприятия: обмазывают боковые стенки битумной мастикой, верхнюю плоскость застилают двумя слоями рубероида.

Выбор места в доме

В большой комнате печь можно располагать посредине для равномерной передачи тепла Как правило, русскую печь располагают у одной из стен или в углу комнаты, так она занимает меньше места. Однако, стоит учитывать, что от стен необходимо оставить зазор. Таким способом достигается увеличение полезной (отдающей тепло) площади.

В домах из нескольких комнат печь располагают таким образом, чтобы стенки отопительного прибора были в каждом помещении.

Устье печи должно освещаться светом от бокового окна. Топку располагают в комнате ближней ко входу в дом, таким способом облегчается доставка дров и удаление золы.

Важные нюансы при выборе места для печи:

• дымоходы располагают около внутренних несущих стен;
• над печью не должны проходить балки перекрытий;
• под печью устраивают фундамент глубиной 40–50 см;
• ширина зазора до стен должна составлять минимум 15 см, что обеспечит циркуляцию воздуха;
• лежанку оборудуют в спальной комнате;
• сушилку обустраивают в прихожей, что исключит неприятные запахи в жилых помещениях.

Строительство русской печи с лежанкой своими руками

Рассмотрим возведение печи для отопления комнаты площадью 45-50 м2. Размер постройки — 127х166 см при высоте лежанки 147 см.

Пошаговая инструкция для русской печи с лежанкой своими руками предусматривает расход (в шт.):

• кирпича красного – 1800;
• кирпича шамотного огнеупорного – 50.

Другие материалы (листовая сталь, сырье для раствора, арматурная сетка) — по необходимости. Приблизительный расход песка – около 300 кг, очищенной глины – 250 кг.

Схема кладки

Общее устройство каждого ряда можно видеть на схеме:

Схема кладки

Внимательно следуйте инструкции, иначе не удастся выполнить скрытые внутренние каналы для горячего воздуха.

Пошаговая инструкция

Пример выкладки по рядам (в скобках – номер ряда):

• (1) Кладут непосредственно на гидроизоляцию фундамента.
• (5) Основание для арки свода.
• (6) Монтаж колосников, канал прочистки сужают.
• (7-8) Укладывают стальной лист на верх пода.
• (10-11) То же, но с монтажом варочной плиты.
• (12-16) То же, на 15-м ряду поднимают арку.
• (17-18) Между ними прокладывают вязальную проволоку. Идет сужение свода.
• (19-21) Заканчивают устройство лежанки.
• (22) Отсюда начинают подъем дымохода.

Как видно из схемы, в этой работе нет ничего, требующего особых знаний и хитрого инструмента.

Сколько стоит построить русскую печь с лежанкой из кирпича

Для возведения русской печи с лежаком своими руками достаточно знать цену использованных материалов:

• Потребность в кирпиче на такой очаг, отапливающий площадь от 30 до 50 м2, – 1800 шт. При средней цене за единицу в пределах 22-25 рублей стоимость материала для кладки – 45 тыс. руб.
• Шамотный кирпич для топки (50 шт.) – 3 тыс. руб.
• Комплект металлических деталей – 25 тыс. руб.

Итого расходы на закупку — 73 тыс. руб.

Если заказать работу у мастера-печника, расценки 2020 года на кладку – примерно 110 рублей за 1 шт. кирпича. Заплатить специалисту нужно будет еще 198 тыс. руб.

Материалы и чертежи

Для печей применяют красный кирпич и белый. Красный бывает полнотелым или пустотелым (с полыми каналами). Белый кирпич (огнеупорный) также называют шамотным.

Чем выше марка кирпича, тем он плотнее, а значит, лучше выглядит лицевая сторона. Внутреннюю поверхность топочной камеры выкладывают шамотным кирпичом. Это значительно увеличивает срок службы изделия. Облицовку печей и каминов делают полнотелым кирпичом высокой марки. Форма облицовочного кирпича может быть прямоугольной или фигурной. Из фигурного выкладывают углы печки и декоративные элементы.

Для получения хорошего результата необходимо заложить крепкое основание

Печку с лежанкой своими руками можно сделать самостоятельно. Профессиональные каменщики и печники ловко разбираются в чертежах и схемах кирпичной кладки. Неопытному же строителю непросто разобраться в порядовке русской печи с лежанкой, поэтому следует выбрать простой вариант с понятной схемой и комментариями к каждому ряду.

Подробнее о внутреннем устройстве печи с лежанкой:

Русская печь в доме: плюсы и минусы

Важно рассмотреть преимущества и недостатки конструкции

Плюсов у нее много:

• тепловой поток характеризуется низкой плотностью, а площадь греющей поверхности очень большая, потому тепло всегда мягкое, воздух не сушит, а эффект дает лечебный;
• грамотно спроектированная и построенная русская печка обеспечивает отдых на лежанке в тепле, даже когда в доме низкая температура;
• часть тепловых потоков передается фундаменту и прилегающим слоям грунта, высушивая их – риск вспучивания и последующей деформации при этом снижается;
• при хорошем прогреве тепло держится несколько дней, потому после продолжительного рабочего дня или нескольких суток отсутствия хозяин в доме не замерзнет;
• приготовленная на печной плите еда имеет особый вкус и аромат – даже простые блюда становятся вкуснее;
• есть несколько вариантов топлива – дрова, солома, торф, камыш, кизяк.

Такое сооружение хорошо подходит для домов, где люди живут постоянно.

К основным его недостаткам относят:

• затраты на материалы – на аналогичную сумму можно возвести камин и 2 печки-голландки;
• долгий нагрев – занимает это 3-4 часа, а помещение прогревается до максимума в 2-2,5 раза дольше;
• сложное устройство, это относится к дымовым каналам, топочной камере, схеме свода.

Размер современной русской печи стал скромнее.

Сегодня предпочитают более компактные конструкции с плитой, нередко отказываются от лежанок.

Для наглядности перед строительством можно сделать макет из коробок своими руками.

Раньше сооружение не прогревалось внизу. Проблему решил подтопок. Русская печь с подтопком привлекательна равномерным прогревом, возможностью частичной растопки в не холодные дни.

Способы отделки русских печей

Декорирование русской печи выполняется несколькими способами:

• расшивкой кирпичной кладки;
• оштукатуриванием;
• отделкой керамической плиткой или изразцами.

Расшивка по кирпичной кладке является самым простым способом, который весьма неплох для современных интерьеров. Главное, чтобы подобный способ декорирования планировался с самого начала, поскольку эстетичность конструкции напрямую зависит от качества материала и аккуратности кладки. Как правило, для кладки наружных стен используют облицовочный кирпич с гладкими боковыми стенками.

Если преследуется цель построить русскую печь согласно старинным канонам, то она должна быть оштукатурена специальным глиняным раствором с добавлением мякины. После высыхания наружные поверхности покрывают раствором белой глины в воде. Подобная побелка является экологически чистым, безопасным для окружающих покрытием. Кроме того, благодаря ей готовится основа для финальной отделки — росписи. Узоры, которыми покрывают стенки печи, могут повторять национальный орнамент или сцены из сказок, представлять собой флористические завитушки, стилизацию под гжель, хохлому и т. д. – всё зависит от создаваемого настроения и предпочтений владельца. Широкий выбор штукатурных смесей позволяет заменить старинный состав более современным «короедом» или «барашком».

Для отделки керамической плиткой используются только термостойкие виды кафеля — терракот, майолику, жаропрочный клинкер или керамогранит. Кроме того, русские печи нередко выкладывают изразцами. Заметим, что хоть декорирование керамической плиткой и является одним из наиболее красивых и практичных способов отделки, после него в дизайне начинает проглядываться высокомерие и роскошь «голландок», а это не каждому придётся по душе.

Как можно декорировать русскую печь (фотогалерея)

Декорирование расписной керамической плиткой Укладку плитки можно выполнять не всплошную, а широкими декоративными полосами

Отделка изразцами

Печь, облицованная изразцами, нередко начинает напоминать стильную «голландку»

Традиционный способ финишной отделки — побелка

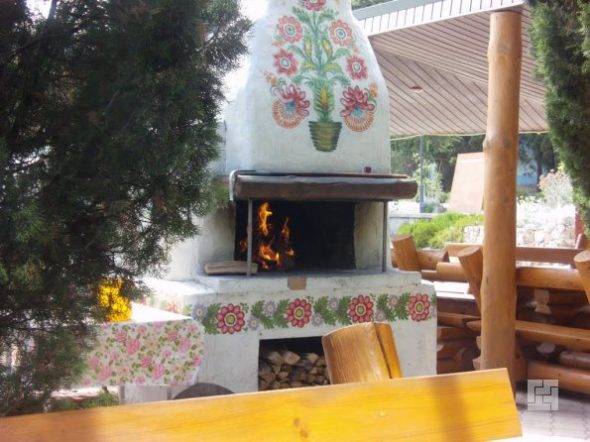

Роспись — традиционный способ отделки русской печи

Принцип работы печи

1. В топке разгорается топливо, и получившийся газ проходит под варочную плиту.
2. Происходит нагрев плиты, духового шкафа.
3. Отопительные газы скапливаются в замкнутом пространстве отопительной камеры, где ее нагревают.
4. Через боров дымовой трубы газы удаляются.

Что привлекает в данных печках, так это эффективность сжигания и нетребовательность к топливу.

В камеру сгорания загружаются дрова, уголь, мелкая древесина или камыш, — все это успешно сгорает и выделяет массу тепловой энергии в доме, благодаря удачной конструкции.

Очень удобно, что горячий воздух из духовки начинает поступать в комнату практически сразу после растопки. В то же время тыльная сторона, которую нагревают дымовые газы, достаточно долго держат тепло. Главное, после угасания топки не забыть закрыть задвижку, иначе печка быстро остывает.

Как и голландка, шведка занимает немного места в доме, притом устанавливается в простенке между комнатами, что еще больше способствует экономии места.

Плита для варки и ниша для сушки вещей создает дополнительный комфорт при эксплуатации подобного рода источников тепла.

Устройство печи

Устройство русской печи с лежанкой

Размеры русской печи с лежанкой могут быть различными, чаще всего это 1,5*2 метра, что является оптимальным для любого помещения. Уровень лежанки должен находиться на высоте около 1,8 метра, очаг – 45 сантиметров. Конструкция будет включать в себя такие элементы устройства:

1. горнило для закладки дров;
2. лежанка;
3. свод для горнила;
4. шесток для посудных принадлежностей;
5. поверхность горнила (под);
6. хайло для выпуска дыма в помещение (если в этом имеется необходимость);
7. перетрубье (место, где перекрывается газоход для отвода продуктов горения);
8. самоварник, в который вставляется труба самовара.

Принцип работы

Примерны размеры классической русской печи с лежанкой:

• длина – 150 см;
• ширина – 125 см;
• высота – 208 см.

Таких размеров достаточно для отопления комнаты в 30 квадратных метров. Ставить конструкцию рекомендуется в центре или в углу, недалеко от входа.

Разновидности русских печей

Маленькая русская печь При подборе проекта обращают внимание на классификацию обогревательных устройств. Печи различаются по нескольким параметрам:

Печи различаются по нескольким параметрам:

1. Размер. Эконом-вариант габаритами до 1500х1700 мм строят чаще всего в бане или летней кухне. Среднеразмерные со сторонами от 1500 до 1700 мм используют в небольших домах, на кухне. В состав могут входить плита, камин, духовые шкафы. Большие формы от 1,7 м применяют для обогрева больших домов или в качестве кухонь в общепите. Сооружения обустраивают полноценными лежанками, шкафами для выпечки и варочными поверхностями.
2. Расположение. Различают отдельно стоящие или комбинированные модели с каминами, варочными поверхностями, зоной барбекю и т. п.
3. Устройство. Традиционный вид имеет неотапливаемые элементы в нижней части. Современные конструкции прогреваются по всей высоте.
4. Способ топки. Чёрные и серые сейчас используются крайне редко. Современные конструкции топят «по белому».

Перед постройкой тщательно обдумывают варианты использования устройства, что позволит сэкономить средства на постройку и выбрать оптимальное расположение печи в доме.

Кладка русской печи

Если в чертеже русской печи указано изготовить фундамент, следует делать его основательно, при помощи уровня проверяя горизонтальность.

После изготовления фундамента приступают к постройке самой русской печи. Выложить грамотно кладку поможет чертеж. Самое главное, это придерживаться правильных порядовок русской печи.

Чтобы это конструкция была безопасной, кладку делают совершенно герметичной. Именно поэтому нельзя использовать треснутые кирпичи. Швы между рядами обычно имеют толщину в 5−8 мм. Нежелательно использовать для герметичности глину, обмазывая ею стенки печки изнутри. От этого начинает откладываться сажа и снижается теплопроводность.

Перед кладкой кирпич из керамики следует вымачивать, чтобы он впоследствии не впитывал воду из раствора. А после вымачивания кирпич и раствор начинают высыхать одновременно, обеспечивая неплохую герметичность стенок.

Наружные стены обычно выкладываются в один или в половину кирпича, внутренние – только в полкирпича. Если внутренние стены делать в один кирпич, то они будут толстыми и печь будет прогреваться намного дольше. Также будет топливо тратиться в большом количестве.

Рекомендации по использованию маленькой печки

Для того чтобы печь была полезной и экономила средства, необходимо следить за ее состоянием. Даже незначительная трещинка увеличивает потерю КПД. Для лучшего обогрева используют только сухие дрова для растопки. Обязательно закрывают вьюшку.

Капитальная чистка сажи проводится один раз — летом, зимой обходятся незначительной уборкой, но не менее 3—4 раз за сезон. Скопившаяся сажа уменьшает теплоотдачу устройства. При неисправности вьюшки, задвижек или дверцы нельзя растапливать печь, т. к. именно они контролируют тягу и помогают испариться угарному газу.

Несмотря на все нюансы в строительстве и эксплуатации мини-печи, она выступает в качестве отличного отопительного прибора, и может посоревноваться с современными гаджетами в скорости и деликатности приготовления многих блюд. Не зря наши предки считали печь душой дома и ставили конструкцию посередине избы.

Не прошло и нескольких столетий, как она вернулась к нам, только немного в другом виде. Но ее маленькие размеры не главное, ведь по функциям и чудесной атмосфере, которая создается в каждом доме, устройство очень похоже на старую добрую русскую печь.

Преимущества русской печи с лежанкой для деревенского дома

Полноценная русская печка многофункциональна, она используется:

• для обогрева дома;
• для приготовления пищи;
• в качестве спального места;
• для эффективного лечения ряда заболеваний.

Теплоотдача прибора достигает 75—80%, по этому показателю устройство может сравниться лишь с газовыми котлами, работающими на магистральном топливе.

Тепло, выделяемое русской печью, не сушит воздух, не сжигает кислород и равномерно распределяется по всем помещениям. За счет высокой теплоемкости материалов комфортная температура в доме держится до 12 часов после последней закладки дров.

Крепкий и спокойный сон на печной лежанке придает сил, помогает бороться с простудой. При ревматизме, радикулите и иных заболеваниях опорно-двигательного аппарата боль отступает практически сразу. Устройство не только кормит и греет, она еще и лечит!

Прибор легко использовать. Топить его можно как дровами, древесными отходами, углем, так и прессованными материалами в брикетах, стоимость которых, как правило, невысока.

Срок эксплуатации устройства практически неограничен. Русская печка добавляет колорит в интерьер любого дома, даже в современном коттедже она станет центром внимания и местом, вокруг которого будет собираться компания для приятного времяпровождения.

Важно! Постройка имеет и свои недостатки, к ним можно отнести необходимость заготовки сырья для отопления

Технология кладки

Для кладки пользуются огнеупорными шамотными кирпичами. Для обеспечения правильности кирпичного шва необходимо обрезать несколько штук и сразу же установить по углам конструкции в три ряда, таким образом, чтобы обеспечить их максимальное примыкание. После чего следует выложить до той же высоты нижнюю часть печи. А затем продолжать монтировать 4-й ряд и последующие.

Кирпичи, располагающиеся в основании конструкции, должны иметь отколотые уголки. Они станут опорой арки, которую уже можно устанавливать. Для этого сначала устанавливают деревянную форму, и только потом кладут кирпичи. Ровно 20 из них необходимо скашивать, пользуясь ниткой натянутой от центральной части опалубки к верхним краям материала.

Боковые и задняя стенки оборудования делаются обычно толщиной в 1 кирпич. А передняя перегородка варочной камеры, как правило, устраивается вдвое тоньше. Горнило печи должно быть под определенным наклоном, а поверхность лежанки – идеально ровной.

Особенности монтажа

Укладка кирпичей производится со строгим соблюдением перевязки. Для этого используются отвесы, при помощи которых проверяется вертикальность граней. На восьмом ряду создается основание для холодной части печи, которая выкладывается на следующем этапе выполнения работ. Кирпичи выстраивают, засыпая между стенками мелкий песок. Поверх песчаной засыпки устраивается сплошная кладка, затем сооружается под и шесток.

При сооружении пода нет необходимости скреплять кирпичи цементом. Пространство между ними следует заполнять песком. В левой, если смотреть со стороны горнила, части пода делается выемка для раскаленных углей.

Теперь необходимо выложить стенки шестка и варочной камеры. Для этого нужно сначала установить специальную металлическую дугу с перфорацией, в которую вставляют проволоку, утапливаемую в растворе между кладкой. Далее следует выложить ряды шестка и горнила, а затем – основание свода в виде 8 скошенных шамотных кирпичей. Сверху устанавливается опалубка и производится сооружение арки.

Для дальнейших работ по сооружению печи своими руками необходимо:

• выложить сплошные ряды и устроить перекрышу, где будет устроена лежанка;
• перед 22-м рядом засыпать песок, а над шестком оставить небольшой открытый проем;
• нарастить стенки, не забывая о сооружении отверстия, через которое топка будет очищаться от золы;
• перекрыть перетрубье, оставив проемы для вьюшки и дымохода;
• установить полудверку;
• достроить стены перетрубья;
• выложить ряд из дополнительных кирпичей;
• закончить перетрубье, сделав его перекрытие;
• соорудить дымоход из одинаковых рядов по 6 кирпичей;
• сделать кирпичный напуск у самого потолка.

Следует подождать, пока печь просохнет, а затем проверить тягу. Кроме того, теперь ее можно облицевать, например, при помощи штукатурки или керамической плитки.
