Розетки на кухне: схемы расположения и установка своими руками

Определения количества гнезд

Размещение розеток подчиняется определенным правилам для предотвращения короткого замыкания, возгорания проводки При определении необходимого количества розеток в кухонном фартуке нужно пользоваться простыми математическими правилами.

Требуемый показатель будет состоять из таких слагаемых:

Приборы, которые подключены постоянно: плита, микроволновая печь, кофеварка, вытяжка, лампа, чайник.
Устройства, используемые по мере необходимости: стиральная и посудомоечная машина, хлебопечка, мультиварка, тостер, кухонный комбайн, кофемолка.
Резерв. Его предусматривают для подключения паяльника, пылесоса или других изделий для проведения эпизодических работ.

Частые ошибки

Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае – спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

Подключение розеток на “мокрые” приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более “пробки”, никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

Самая распространенная ошибка – это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Что учитывать при расположении розеток

Кухня – одна из самых энергопотребляющих комнат в доме. Большое количество электроприборов требует мощной проводки и, соответственно, множества контактных соединений. Схема расположения розеток и выключателей на кухне перед началом ремонта – дело обязательное. Составление схемы начинается с подсчета общей мощности всего оборудования, планируемого к установке.

Примерный перечень электроприборов и потребляемой ими мощности:

светильники – 150-200 Вт;
холодильник – 100-500 Вт;
СВЧ печь – 500-3000 Вт;
электрочайник – 2000 Вт;
телевизор – 50 Вт;
духовой шкаф – 2000-4000 Вт;
индукционная варочная панель – 7000-9000 Вт;
электрическая варочная панель – 5000-7000 Вт;
вытяжка – 100-300 Вт;
мультиварка – 1450-1500 Вт;
кофеварка – 900-1500 Вт;
миксер – 100-500 Вт;
тостер – 700-900 Вт;
стиральная машина – 2000-2500 Вт;
посудомоечная машина – 1800-2500 Вт;
проточный водонагреватель – 3000-8000 Вт;
кофемолка – 200-900 Вт.

Максимальная мощность энергопотребления нескольких одновременно включенных электроприборов в обычной квартире, как правило, не превышает 7000 Вт, но бывают исключения. Если у вас этот показатель выше, серьезно задумайтесь о распределении нагрузки по фазам или вводе 380 В.

Выбор кабеля для устройства мощной электропроводки начинается с расчета сечения общего питающего провода и отходящей к токоприемникам проводки:

Общая нагрузка всех электроприборов	Сечение кабеля	Материал
До 3500 Вт	ВВГнг-Ls 3х2,5 кв. мм	медь
До 5500 Вт	ВВГнг-Ls 3х4 кв. мм	медь
До 10000 Вт	ВВГнг-Ls 3х6 кв. мм	медь
До 15000 Вт	ВВГнг-Ls 3х10 кв. мм	медь

Розетки на кухне: как спланировать и выбрать?

Современную кухню просто невозможно представить без техники и электроники на все случаи жизни. Это и плита (чаще всего электрическая), и холодильник, и микроволновая печь, кухонный комбайн, посудомоечная машина, кофеварка, блендер и т.д. Очень часто на кухне устанавливается телевизор, организуется разного рода освещение. Все это требует наличия качественной электропроводки и необходимого количества розеток.

Если квартира новая, и вы только планируете заселиться в нее, то всю электрику и расположение розеток настроить очень легко, учитывая проект кухни. Если же проблема состоит в нехватке розеток из-за увеличившегося количества техники, то рекомендуется устанавливать их с учетом того, где будут стоять те или иные электрические приборы.

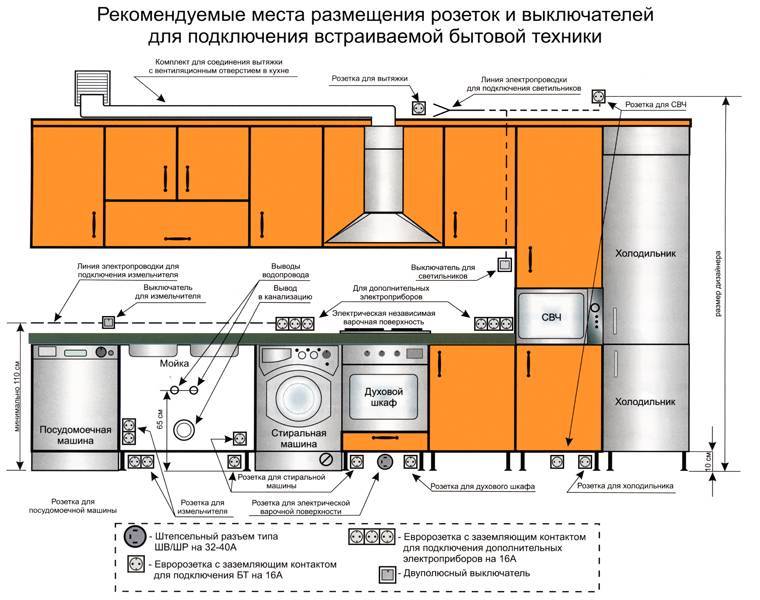

Рекомендуемые места для размещения розеток и подключения встраиваемой бытовой техники

1 — для микроволновой печи; 2 — для духового шкафа; 3 — для варочной поверхности; 4 — для посудомоечной машины; 5 — для стиральной машины; 6 — для холодильника; 7 — для дополнительных приборов; 8 — для дополнительных приборов; 9 — для подключения светильников; 10 — для вытяжки.

Нюансы установки розеток

Для мелкой техники можно использовать тройную розетку или розетку с большим количеством разъемов.
Все приборы с большой мощностью лучше подключать к выделенной ветке электричества. Например, посудомоечную машину, холодильник и стиральную машину лучше подключить к отдельным розеткам.
Для крупных электрических приборов, постоянно включенных в сеть, требуется розетка с заземлением.
Согласно европейскому принципу розетки устанавливаются на высоте 30 см от пола

Правда для кухни этот стандарт не всегда удобен в силу более жестких требований в планировке электросети и большого количества встроенной техники.
В зоне мойки и мест с повышенной влажностью важно устанавливать розетки влагозащитные розетки.

Итак, когда размещение розеток на кухне спланировано и есть знания по их установке, необходимо разобраться, какие же розетки выбрать. Определенного принципа в подборе дизайна розеток нет, но выбор их весьма многообразен. За счет этого можно выделить несколько основных типов розеток для кухни:

Розетки, встраиваемые в столешницу

Например, итальянская розетка Elettro с корпусом из алюминия и пластика. Такая розетка удобна. Кроме того, она органично впишется в любой интерьер.

Розетки с USB разъемами

Это современный тип розеток, которые позволяют не только подключать электрические приборы, но и заряжать мобильные устройства. Например, блоки розеток Power TURM и Power Quad оснащены 3 розетками и двумя USB разъемами. А модель Power TURM Plus дополнительно оснащена стеклянной полкой, что позволяет класть на нее телефон во время зарядки или различные кухонные мелочи. Все перечисленные розетки произведены немецкой компанией WIPO и обладают повышенной надежностью и безопасностью.

Блоки розеток с выключателем

Как видно из самого названия, такие блоки выполняют двойную функцию: подключение электрических приборов и выключатель для кухонных светильников. Примером является выключатель-розетка ALPHA.

Врезная USB-розетка

Такая розетка используется на кухне для зарядки мобильных устройств, ноутбука, планшета.

Врезная розетка Eight

Розетка имеет 2 стандартных разъема, благодаря своей конструкции розетка скрыта от глаз, когда в ней нет необходимости. Преимуществом розетки является то, что ее можно устанавливать над выдвижными ящиками. Представлена в 2 цветах — нержавейка и черный.

Какие розетки вы выберите – зависит от ваших предпочтений, планировки и дизайна кухни. При выборе и установке помните, что чем больше розеток вы установите, тем меньше будет нагрузка на сеть. Правильный подход к выбору и установке розеток позволит использовать кухню максимально удобно и безопасно.

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;
встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

Полезный совет! Помимо традиционных розеток, в современном блоке могут быть предусмотрены разъемы для зарядки гаджетов, а также аудио и видео выходы.

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

вытяжка;
плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Установка розеток на кухне

Прежде чем проводить какие-либо работы по размещению розеток на кухне, стоит определиться, какое их количество необходимо. Здесь стоит исходить из количества техники, которая будет в процессе работать и использоваться постоянно. При этом количество самих точек должно быть на четверть больше, чем требуется для подключения всех электроприборов:

Микроволновая печь;
Плита;
Духовой шкаф;
Мультиварка;
Посудомоечная машина.

Вся подобная техника, включая чайник и тостер, должна учитываться при расчёте необходимого количества розеток.

Также стоит учитывать размер кухни и не забыть про удобство. На маленькой площади может быть сложно разместить много кухонной техники, что требует особого подхода к расположению точек. А вот кухни большого размера позволяют разыграться фантазии, что значительно облегчает подбор места для расположения электроточек.

Однако несмотря на размер и удобство, особое значение будут иметь даже не эстетичность расположения, а безопасность. Поэтому первым делом стоит учитывать следующие требования для розетки на кухне:

Хороший доступ к точке;
Безопасность;
Профессиональный монтаж.

Это три составляющие, которые делают розетки на кухне по-настоящему удобными и безопасными. Продумывая расположение розеток на кухне, нужно понимать, что подобное помещение является местом с повышенной влажностью, а количество кухонной бытовой техники подразумевает высокие нагрузки на проводку. Именно поэтому и установка розеток, и расчёт и монтаж проводки должны соответствовать требованиям безопасности.

Запрещена установка розеток над раковиной или плитой. Пренебрегать этим нельзя, ведь от этого может зависеть ваша жизнь. Если по каким-либо причинам (новая мебель, смена дизайна и так далее) точка оказалась на этих участках, то переносить её всё же придётся.

Если по тем же причинам электрические точки оказались под мойкой, то придётся как минимум расположить их выше сантехнического сифона. При этом влагостойкость таких розеток должна быть не ниже IP44 — защита от мелких приборов и небольших брызг воды.

А если у вас есть дети, то такой момент просто нельзя не учесть. Для их защиты от поражения электрическим током следует приобретать розетки со штоками или другими средствами защиты.

Для каждого энергоёмкого прибора рекомендуется делать отдельную точку и линию подключения.

И, конечно, особое внимание стоит уделить качеству установленных точек. Они не должны болтаться, искрить и пахнуть горелой пластмассой

Порядок прокладки электропроводки на кухне

Работу начинают с разметки поверхностей и штрабления каналов. После этого формируют отверстия для установки розеток и выключателей, подсоединяют эти элементы к сети.

Разметка под штрабы

Независимо от способа укладки кабелей необходимо отметить на стенах места расположения проводов, распределительных коробок, розеток и выключателей. Для определения правильности положения элементов используют лазерный уровень или более простые инструменты (уголки, линейки). Разметку делают карандашом или маркером. При этом используют сделанную ранее схему.

Штрабление стен

Лучшим инструментом для выполнения таких работ считается штраборез со встроенным пылесосом. Такие устройства дорогие, покупать их для разового ремонта в квартире нецелесообразно. Поэтому в быту часто пользуются молотком и зубилом. Для формирования каналов в штукатурке используют штраборезы с металлической пластиной.

Разработка отверстий под элементы сети

После штрабления делают посадочные места для розеток, выключателей и коробок. Для этого используют перфоратор с насадкой-коронкой. При отсутствии этого инструмента применяют простое сверло.

Прокладка проводов

Перед началом работы убеждаются в отсутствии напряжения. Укладку кабелей выполняют так:

Удаляют острые выступы штраб, способные повредить изоляцию. Вводят 3-жильный провод в распределительную коробку или подсоединяют к щиту. При укладке кабелей с разным сечением учитывают соответствие их толщины и мощности подключаемых приборов.
Укладывают провод в штрабу, подводя к выключателю, розетке или коробке. При соединении кабелей применяют паяльник или специальные зажимы. Скручивать жилы нельзя.
Закрепляют провод хомутами. Если кабель входит в канал плотно, от фиксации можно отказаться. В местах монтажа розеток и выключателей оставляют запас в 10 см. Скрытые в стене соединения не делают.

Подключение розеток

На первом этапе с помощью раствора закрепляют подрозетники. После этого в них заводят провода, которые подсоединяют к клеммам розетки. Сердцевины закрепляют болтами или распорками. После этого устанавливают декоративную крышку. Число розеток проверяют по схеме расположения электрооборудования.

Установка выключателей

Монтаж элементов выполняют так же, как в случае с розетками. Выключатели устанавливают на расстоянии 90 см от пола, 15 см — от дверной коробки.

Подсчет оптимального количества

Имея представление о планируемом количестве электроприборов, можно без особых проблем посчитать, сколько и где именно сейчас нужно разместить розеток. Совсем другое дело — попытаться просчитать ситуацию хотя бы на несколько лет вперед, оставить запас под новые электроприборы и непредвиденные ситуации.

К счастью, существует формула расчета, которая избавит от необходимости гадать самостоятельно. Расчеты эти достаточно условны, но недостатка в розетках как минимум в первые годы после ремонта быть не должно. Считается, что их количество должно на четверть превышать количество постоянно используемых электрических приборов.

Такие электроприборы, как холодильник, микроволновка, вытяжка, телевизор или даже чайник постоянно включены в электросеть. Розетки под всю эту технику будут заняты всегда, и пользоваться ими не получится. Так вот, за вычетом всех этих потребителей следует заложить минимум 25% в запас. При наличии нестандартных или персональных нужд (сервер, аквариум с подсветкой и насосами и тому подобное) розетки под эти нужды планируются и закладываются отдельно.

Какие розетки подойдут лучше для кухни?

В случае с кухней планировка включает в себя не только такие показатели, как высота и их расположение, но и характеристики. Для кухни характерны следующие условия:

Повышенная влажность во время готовки;
Перепады температуры;
Частое использование, если в готовке активно применяется мелкая бытовая техника.

Розетки должны обладать достаточной защитой от влаги, чтобы использование в любых возможных на кухне условиях было безопасно.

Такие модели должны:

Относиться к классу IP 44 (или лучше по защитным показателям);
Иметь уплотнитель и защитную крышку.

Особенно важно установить такие розетки в тех местах, где максимален риск попадания воды: брызг из-под раковины или во время готовки, рядом с рабочей зоной. В тех местах, где шанс попадания воды нулевой — к примеру, около обеденного стола, можно устанавливать самые обычные без дополнительной защиты

При наличии свободных средств можно установить более комфортные варианты:

Встроенные;
Выдвижные;
С защитой от детей (многие модели имеют такую опцию в виде защитной шторки);
С дополнительными USB для мобильных устройств.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.

Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.

Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно расчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.

Математическая формула расчёта выглядит так:

P=U×I

Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.

Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:

Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

холодильник – до 1 кВт;
водонагреватель – от 1,5 кВт;
варочная поверхность – от 1 до 1,5 кВт;
стиральная машина – около 1,5 кВт;
электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники
