Розетка для духового шкафа
В принципе, если в кухне уже установлена евророзетка, которую используют для другой бытовой техники, то и духовку к ней тоже можно подключить, если выполнены три главных условия:
- Мощность духовки не превышает 3,5 кВт.
- Розетка подключена к трёхжильному медному проводу сечением 2,5 мм².

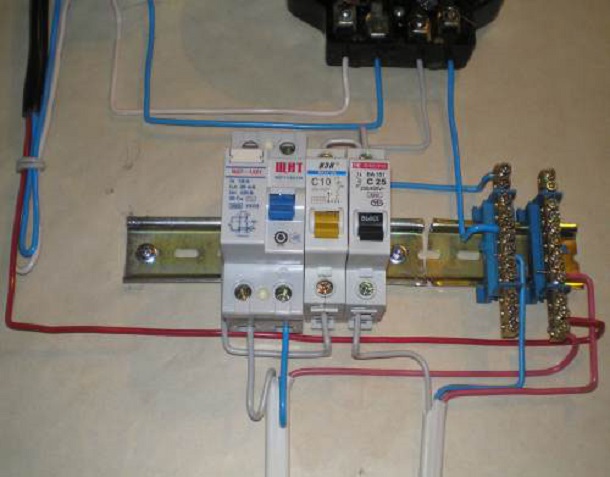

- Вместо обычного автоматического выключателя с тепловым расцепителем, в распределительном щитке установлен дифавтомат, который выдерживает номинальный ток силой 16 А.
Часто встречаемая схема распределения тока по участкам – это два автомата на две группы: освещение и розетки. На последнюю ставится прибор номиналом 16-25 А. Если в розеточной группе заменить обычный автомат на дифференциальный, то это даст возможность использовать одну из розеток для подключения духового шкафа. Но тут возникает другая ситуация: подключённая духовка забирает на себя весь защитный потенциал автомата, а значит, при включении шкафа другой прибор в розетки подключать нельзя, иначе выбьет автомат.
Поэтому в кухню от распределительного щитка дома рекомендуется тащить отдельный электрический шлейф, к которому будет подключена духовка. А это затраты и на приобретение расходных материалов, и на проведение электромонтажных работ. Поэтому придётся сделать выбор: или экономия, но неудобства в одновременном использовании бытовых приборов, или максимальное удобство, но расходы. Но учтите, что в любом случае обычный автомат меняется на дифференциальный или рядом с первым устанавливается дополнительная защита в виде прибора УЗО.
Ниже приведены несколько полезных советов, касающиеся установки и эксплуатации розетки
- Месторасположение – на стене, на высоте не более 90 сантиметров, но и не ниже 10-15 сантиметров над уровнем пола. Последний параметр определяется за счёт возможных протечек на кухне. Это расстояние не позволит воде попасть на прибор.
- Нельзя монтировать розетку непосредственно за духовым шкафом. То есть, месторасположение можно сместить влево, вправо, приподнять выше.
- Влажная чистка духовки проводится только при отключённом приборе.
- Расстояние от газовой трубы до электропроводки и розетки не должно быть меньше 60 сантиметров.
Сегодня производители разных стран для мощных электроприборов предлагают разные модели розеток. На фото ниже они показаны. Производители тех же электрических духовок не знают, какая розетка будет установлена у потребителя дома. Поэтому электродуховки в торговую сеть поступают без вилок. А значит, к питающему кабелю, который отходит от духового шкафа, её придётся подключать самостоятельно.
Подключение вилки к проводу представляет собой точное подсоединение определённых жил кабеля к контактам прибора. Сегодня в основном используется цветовое отличие. Из трёх жил жёлто-зелёная является заземляющей, остальные фазными и нулевыми. Но для точного определения лучше вскрыть клеммную коробку на задней стенке духовки и посмотреть, какой провод, куда подсоединён.
В том случае, если клеммная коробка закрыта пломбой, то проверку проводят мультиметром. Проверяется именно заземляющая жила. Щуп чёрного цвета подсоединяется к проводу (жёлто-зелёному), красный к корпусу духовки. Если на дисплее засветился ноль, то это на самом деле заземляющий контур. После чего концы питающего кабеля соединяются с клеммами в вилке. Жила заземления смыкается с соответствующей клеммой. Чаще всего она располагается посередине между клеммами фазы и ноля и обозначается специальным значком, как показано на фото ниже. Две остальные жилы подключаются к любым клеммам в независимости это ноль или фаза. Чтобы провод не болтался, его фиксируют хомутом, который прикручивается к корпусу вилки.
Подключение кабеля/шнура к духовому шкафу
Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.
К сети 220 В
Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).
Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В
Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.
Куда подключать шнур
Провода от кабеля/шнура подключаются так:
- К третьему фаза.
- К пятому — нейтраль. Провод синего или голубого цвета.
- К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.
Подключение должно быть именно в такой последовательности. Тогда к трехконтактной вилке подключать провода надо в таком порядке: на верхний штырь — желто-зеленый, на правый — фазный, на левый — нулевой (голубой).
К сети 380 В
При подключении к трехфазной сети перемычка остается только одна — на четвертой и пятой клемме.
Установка перемычек под сеть 380 В
Подключение проводников шнура согласно следующей схеме.
Подключение шнура к духовому шкафу для трехфазной сети
Подключение варочной поверхности к электросети: однофазный и двухфазный вариант
Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.
Схема подключения варочной поверхности — однофазный вариант
Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.
Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.
В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.
В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.
Двухфазная схема подключения элетропплиты 380 В
Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.
Как подключить варочную панель к электросети трехфазной (380 В)
Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²
Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока
В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5
Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.
Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.
При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.
Подключение устройства к трехфазной сети 380 В
Монтаж проводов для розетки
Теперь самое сложное и ответственное дело. Мы помним, что у нас две розетки в одном корпусе
Провода подключаются параллельно, как в обычных спаренных розетках на стенах.
Но есть один нюанс, на который стоит обратить внимание. В обычных розетках мы как правило наращиваем провод к последующей
По-другому в них просто неудобно. Но в обычных розетках используются провода с меньшим сечением, обычно в 2,5 мм.кв. Тем, кто имеет опыт их подключения, известно, как трудно бывает согнуть несколько проводов и придать им нужное положение в подрозетниках.
А в розетке для духового шкафа и варочной плиты кабель еще толще, а возможность для маневра еще меньше. Кабель как минимум 4, а то и 6 мм.кв. Сгибать такой кабель, придавая ему форму в розетке очень сложно. А зажимать в клеммы два кабеля и того проблемнее. Контакт может получиться не надежным, и со временем начнет искрить и подгорать, что чревато выходом электроприборов из строя, а то и просто самовозгоранием.
Есть более простое и надежное решение. Нужно пропустить весь кабель, не разрезая его, через клеммы первой розетки к клеммам второй. Для клемм первой розетки нужно лишь снять изоляцию. Сделать аккуратно это можно острым лезвием.
Сначала точно рассчитайте место, где кабель проходит сквозь клеммы, сделайте отметки и смело снимайте изоляцию. Еще раз повторюсь, кабель очень жесткий! Для качественной разметки и крепления, нужно сделать следующее.
Полностью снять клеммы с большой розетки. Для этого нужно выкрутить винты и не потерять их, и все мелкие детали связанные с ними. Продеть провода в освободившиеся места соблюдая следующие рекомендации. Верхняя и нижняя клемма для фазы и ноля. Здесь нет разницы куда вы их подключите. Главное, чтобы фаза и ноль соответствовали проводам вилки, о которой будет написано ниже. Та клемма, что чуть дальше и ближе к середине – для заземления. Все видно на фото, смотрите ниже.
Как только вам удастся продеть провода, установите платформу на уже закрепленную на стене панель и слегка зафиксируйте болтиками. Теперь расправив провода, можно делать разметку.
Оставшийся провод или кабель, называйте как хотите, расправьте так, чтобы его удобно было завести в следующую розетку, после чего обрежьте лишнее и зачистите концы от изоляции.
Теперь открепите платформу от панели на стене. Чуть выньте провода. Настолько, чтобы вам было удобно снять изоляцию для клемм первой большой розетки. Снимите изоляцию и аккуратно внедрите клеммы на место. Предупреждаю, что дело это не простое и даже ювелирное.
К сожалению отечественные технологии сильно страдают некоторой “топорностью”. Поэтому лично я, монтируя эти клеммы, пару раз выругался. Уверен, что многим из вас, этого тоже не избежать. Но все получится, я уверен.
Клеммы же розетки для духового шкафа, монтируются как для обычной розетки, заземление посередине, фаза и ноль по краям. Но учитывая жесткость провода, придется немного повозиться.
Если, сняв изоляцию с кабеля, вы обнаружите на ней слой окисления, то зачистите медь очень мелкой наждачкой для лучшего контакта. Очень мелкая — это наждачка для шлифовки стен под покраску, с зернистостью 240 или около того.
Зажав провода в клеммы, установите платформу на место и фиксируйте к крепежной планке. Запомните, а лучше запишите или сфотографируйте расположение фазы и нуля в клеммах розетки варочной панели, это вам пригодится при монтаже вилки для нее. Можно маркером сделать нужные метки прямо на белой крышке.
Теперь можно смело закрыть все крышечкой и наслаждаться работой.
Какую розетку выбрать для варочной панели и/или духового шкафа
Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.
На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.
Однофазное подключение
(встречается чаще всего)
«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.
Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.
Трёхфазное подключение
Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.
Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!
Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.
Розетка для духового шкафа и варочной панели
Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.
Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?
- Можно, главное чтобы при этом соблюдались 3 условия:
- духовка должна быть мощностью не более 3,5 кВт;
- розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
- в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.
При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.
Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.
Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.
Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.
И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.
Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.
Когда с местом расположения розетки определились, необходимо ее подключить.
Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки
При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)
Ставите на место рамку или декоративную крышку.
Требования к проводке
Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы
Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)
В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.
Установка варочной поверхности
Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.
Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.
- Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
- Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
- Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
- Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
- Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
- Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.
На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.
