Ремонт насоса “Водолей” своими руками: обзор типовых поломок и их устранение

Предотвращение неисправности насоса

Гораздо проще любую поломку предотвратить, чем затем выполнять ремонт насосов водяных.

Порядок проведения профилактики заключается в следующем:

• Насос достается из скважины. Этот процесс не всегда простой, особенно если глубине скважины достаточно большая, а вес оборудования достигает 50 килограммов. Работу нужно выполнять с помощником.
• После извлечения насоса из источника внимательно рассматриваются все составляющие элементы оборудования.
• Проверяется отсутствие повреждений на корпусе, наличие загрязнений, нет ли очагов коррозии.
• Насос ненадолго запускается и прослушивается его работа, любой побочный звук может указывать на наличие неполадок.
• Вероятность возникновения поломок значительно снизить помогают периодический контроль работы агрегата и очистка его от грязи.
• Песок и ил на насосе указывают на необходимость раскачки скважины, иначе дальнейшее заиливание может стать причиной поломки насоса, что устранить вряд ли удастся.

Как отремонтировать водяной насос

Схема подсоединения водяного насоса для подачи воды в дом

Возможные причины поломок и методы их устранения указаны в таблице:

Причина поломки	Как ремонтировать
Питание на электромотор поступает, однако рабочее колесо стоит на месте
Заблокировано рабочее колесо, произошло окисление вала	При блокировке рабочего колеса посторонним предметом, необходимо его извлечь.Окисление, которое возникло при длительном простое, может спровоцировать блокировку вала. Вал необходимо провернуть рукой, перед этим снимается защитный кожух, или рабочее колесо
Не соответствуют паспортным данным параметры электрической сети	На вводе проверяются параметры электросети и подключение на колодке клеммы
Насос не включается и нет никаких звуков
Отсутствует напряжение питания или произошли нарушения в электрической цепи	Проверяются на вводе параметры напряжения, отсутствие повреждений электрических сетей и схема подключения насоса
Повредился плавкий предохранитель из-за работы электродвигателя с перегрузкой	Меняется повреждённый предохранитель, а отрицательные результаты указывают на повреждение обмотки двигателя
Насос во время работы издаёт несвойственный шум
Воздух попал в проточную часть, что, возможно, вызвано перегрузкой электродвигателя	Выпускается скопившийся воздух. Установить автоматический отводчик воздуха в верхней части обвязки насоса
Возникла кавитация в насосе, сопровождаемая вибрацией	Во всасывающем патрубке давление должно быть выше кавитационного запаса насоса не меньше, чем на 0,5 м.вод.ст
Образовался «сухой ход»	Отсутствие воды во всасывающем патрубке
Ниже высоты всасывания отметка уровня жидкости	Опустить насос или поднять уровень воды.Воду из нижнего резервуара насосом можно поднимать на высоту не выше пяти метров за счет разрежения, которое обычно возникает в рабочем колесе
Насос начал вибрировать
Повредился подшипник	Меняются и смазываются подшипники.
Не закреплён корпус насоса	На раме или фундаменте надежно закрепить насос. При этом должна четко выполняться инструкция по монтажу и соблюдаться требования проекта
Ниже паспортных напор или подача воды
В обратную сторону вращается рабочее колесо	Это может произойти с насосами, имеющими трёхфазное питание
Срабатывает во время пуска внешняя защита мотора
Возникли неполадки в электрической части	Проверяется наличие в клеммной коробке всех фаз. Проверяются все контакты предохранителя. Контролируется сопротивление фазы на заземление
Очень часто происходит срабатывание защиты двигателя
В помещении высокая температура	Температура в помещении не должна быть выше 40°C
Повредились подшипники	Заменить и смазать элементы

Как правильно составляется технологическая карта ремонта водяного насоса хорошо подсказывает видео в этой статье. Правильный уход, который требует водяной насос, ремонт устройства своевременный и качественный, продлит его эксплуатацию на долгие годы.

3 Какие возможные неисправности вибрационных насосов?

3.1 Электронасос гудит (работает), но воду не подает или делает это очень слабо

Причин такого поведения насоса может быть несколько:

1. Расположенные поверх амортизатора крепящие гайки прослаблены. При отвинчивании гаек амортизатор может немного двигаться по отношению к штоку и движения штока будут совершатся вхолостую. Для устранения проблемы в работе насоса следует зафиксировать амортизатор, зажать до упора гайки и законтрить их, чтоб избежать повторения в будущем.
2. Механически поврежден резиновый клапан. Причиной может оказаться износ в результате долгой работы либо негативное воздействие абразивных частичек, перекачиваемых с водой, или банальный его прорыв. Решением этой ситуации есть замена износившейся детали.
3. Самым плохим вариантом образовавшейся неисправности является обрыв штока. Починка или замена штока с его деформациями, практически, невозможна. С таким развитием дел покупка нового насоса будет наилучшим выходом из ситуации.

3.2 Проблемы с электропитанием

С подключением насоса к питающей сети греется и обугливается кабельное соединение, выбивает электропробки, отключается защитный автомат.

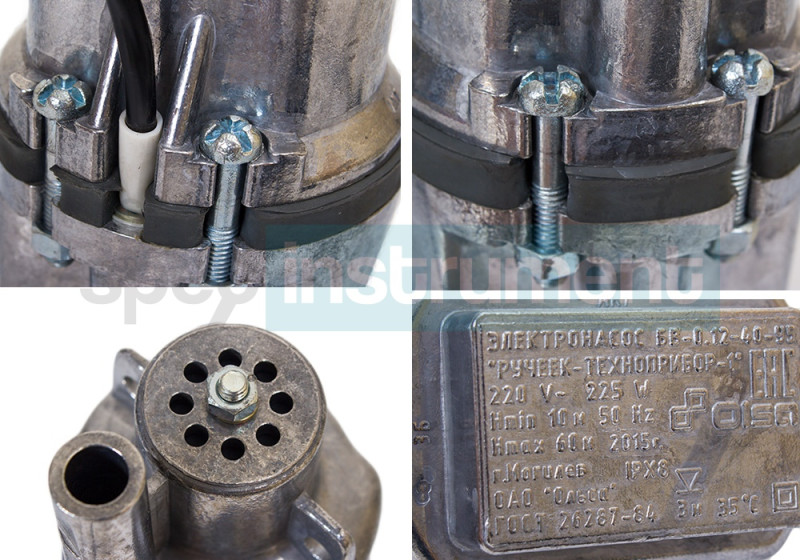

Разборка вибрационного насоса

Такой результат зачастую вызван двумя причинами:

1. Неисправность питающего кабеля. Для проверки используется тестер, который укажет на целостность подключаемых жил и соответственно он ли причина срабатывания электрозащиты. Замена кабеля насосного оборудования возможна, но не у всех моделей. В некоторых вариантах запитывающий кабель залит изолирующим компаундом и поменять его не представляется возможным.
2. Сгоревшая обмотка якоря. Ремонт обмотки требует особых умений и знаний, поэтому обычному пользователю проводить ее замену нецелесообразно. Но все же ремонт ее возможен путем перемотки либо же заменой на новую.

3.3 Перегревание электронасоса с одновременной значительной вибрацией

При включенном аппарате он всегда должен находится в воде, т.к. перекачиваемая жидкость отводит производимое им тепло. В случаях отсутствия охладителя насос резко начинает греться, что может привести к необратимым поломкам. Корпус насоса расширяется и от него отстает специальная заливка, которая держит электромагнит. «Лязганье» электромагнита становится основой вибрационного процесса. Если работа на сухую продлится достаточно долго, то неизбежно произойдет полное отслоение магнита и поршень двигаться не сможет.

Поломка такого типа одна из самых тяжелых, и проведение ремонта своими руками требует немалого терпения.

Сперва пользователь разбирает насос, отделяя электрическую часть изделия. Затем постукивая по корпусу, наверняка, определяетнезакреплённость электромагнита. Вынув насос из корпусной оболочки, необходимо маленькой шлиф-машинкой нарезать небольшие канавки в хаотическом порядкена внутренней поверхности корпуса и на самом агрегате.

Винты при сборке рекомендуется заменять на новые

После проделанной работы необходимо покрыть корпус оконным герметиком или качественным сильным клеем и запрессовать электромагнит. После высыхания конструкции можно проделать обратную сборку.

3.4 Насос создает маленький напор и почти не качает

Насос работает в таком режиме по причине малого зазора между поршнем и его седлом, если нет другой причины из выше рассмотренных.

Восстанавливает работу дополнительная шайба на поршневой шток. С помощью шайб можно снизить или повысить производительность в пределах заявленных характеристик.

Источник

Как обслуживается насос «Водолей»

Несмотря на то, что насосные устройства «Водолей» могут бесперебойно работать в течение длительного времени, но как и любое техническое оборудование агрегат нуждается в периодическом регламентном обслуживании – один раз в два года, когда можно выявить дефекты элементов, нуждающиеся в устранении.

Порядок проведения регламентных работ

Итак:

• Насосное устройство извлекается из скважины.
• Проводится внешний осмотр агрегата, контролируется отсутствие ржавчины на корпусе.
• Вручную прокручивается рабочий вал устройства. Его вращение должно быть плавным без заеданий.
• При необходимости насосное оборудование разбирается и осматривается узел с шарикоподшипниками. Их задача — поддерживать свободное вращение элементов устройства.
• Проверяется в шарикоподшипниковом узле уровень масла. При необходимости пополняется.
• Проверяется сальник, который должен пропускать масло, иначе устройство станет работать «насухо» и в итоге может сломаться.

Глубинные насосы «Водолей» – характеристики, цена и качество

Модельный ряд включает устройства различной мощности. Цены варьируется в соответствии с характеристиками, и данное соответствие абсолютно оправдано. Качество всегда отменное, а стоимость минимальна.

Чтобы покупка была целесообразной, нужно покупать такой насос для скважины, которые позволит выкачать воду и передать ее по трубопроводу в дом без дополнительного оборудования. Поэтому глубина залегания грунтовых вод – главный критерий подбора модели.

Водолей – БЦПЭ расход: 1,2 м³/ч	напор в метрах	Потребляемая мощность – ВТ	Ориентировочная цена в рублях на 2019 год
0,32 25 У	25	440	7750
0,32 32 У	32	500	8050
0,32 40 У	40	680	8900
0,32 50 У	50	900	9950
0,32 63 У	63	1000	11 200
0,32-80 У	80	1290	11 600
0,32-100 У	100	1600	14 450
0,32-120 У	120	1950	19 250
0,32 140 У	140	2500	21 450

Водолей – БЦПЭ расход: 1,8 м³/ч	напор в метрах	Потребляемая мощность – ВТ	Ориентировочная цена в рублях на 2019 год
0,5 16 У	16	400	7100
0,5 25 У	25	550	8150
0,5 32 У	32	650	8950
0,5 50 У	50	970	10 650
0,5 63 У	63	1270	11 950
0,5 80 У	80	1630	14 700
0,5 100 У	100	2050	16 750

Водолей – БЦПЭ расход: 4,3 м³/ч	напор в метрах	Потребляемая мощность – ВТ	Ориентировочная цена в рублях на 2019 год
1,2-12 У	12	550	8400
1,2-16 У	16	730	9750
1,2-25 У	25	900	10450
1,2-32 У	32	1170	10 700
1,2-40 У	40	1340	11 800
1,2-50 У	50	1600	12 350
1,2-63 У	63	2080	15 050
1,2-80 У	80	2820	17 200

30 метров. Насосы для колодцев «Водолей», установленные в скважину абиссинского бассейна, подают на поверхность жидкость, пригодную для полива или использования в технических целях. Чтобы можно было пользоваться ей в быту, нужно установить многоступенчатую систему фильтрации. Цена маломощного насосного оборудования минимальна, и доступна каждому.

50 метров. Вода из скважин на песок может быть использована для решения бытовых задач. Она проходит естественную фильтрацию песком, но для питья необходимо пропустить ее через фильтр. Мощность такого оборудования выше, и соизмерима стоимости.

80 метров. Данная категория насосов также пригодна для скважин на песок. Только с этой глубины вода поставляется после глубокой естественной фильтрации. Поэтому она пригодна для гигиенических процедур.

100 метров. Это минимальная граница залегания артезианской воды. Она чистая, пригодная для приготовления пищи. Поэтому многоступенчатая очистка не требуется.

150 метров. На этой глубине залегает известняк. И водоносный пласт содержит кристально чистую воду, которая обогащена минеральными соединениями и макроэлементами, полезными для здоровья человека.

Ремонт и очистка

В большинстве случаев вал с лопатками перестает крутиться, когда ил, песок, грязь или глина забивается в рабочую камеру, и блокирует ее. Преимущество насоса поружного «Водолей» в том, что засор можно устранить самостоятельно, не обращаясь в сервисный центр. Для этого придется выполнить следующие действия:

1. Снять защитную металлическую сетку. В старых моделях она крепится винтами. В новых – зажимами, которые нужно разжать отверткой.
2. Отсоединить электродвигатель. Конструктивно рабочая камера и электрооборудоване расположена в различных частях, которые скрепляются болтами.
3. Направив струю воды на грязевой засор, очистить лопатки. При этом с помощью накидного ключа нужно периодически проворачивать вал.
4. Собрать насос. Сборка производится в порядке, обратном описанному выше. Подключение к электросети – последний этап.

Перед началом работ электрический водяной насос отключается от электроснабжения. Если имеется повреждение или разрушение колес, насосная часть агрегата разбирается. Эту процедуру лучше доверить специалистам из сервисного центра, так как процесс трудоемкий, и требует более глубоких знаний конструктивных особенностей.

Если такой возможности нет, делают следующее:

• С усилием сдавливают корпус вдоль продольной оси. Упором для пресса служит элемент из латуни, установленный с торца конструкции.
• Вынимают стопорное кольцо. Оно расширится, как только корпус будет сжат. Для этого понадобятся узкогубцы.
• Снимают колеса. Это нужно сделать таким образом, чтобы не повредить подшипники и лопатки. Работа требует аккуратности.
• Устраняют причину заклинивания и собирают насос. Сборка выполняется в обратном порядке. При необходимости изношенные детали меняют на новые.

Чтобы разобрать механическую часть потребуется пресс, который есть не у всех. Возможно, будет проще и безопасней обратиться к специалистам, и доверить им ремонт, который гарантированно завершится успешно.

Основные неисправности погружных насосов

Если в работе погружного насоса замечены сбои, то не всегда его нужно извлекать из скважины для осмотра. Эта рекомендация касается только насосных станций, в которых установлено реле давления. Именно из-за него аппарат может не включаться, не отключаться или создавать плохой напор воды. Поэтому сначала проверяется работоспособность датчика давления, а уже после этого, в случае необходимости, насос извлекается из скважины.

Неисправности водяного насоса будет легче диагностировать, если сначала ознакомиться с наиболее часто встречающимися поломками данного агрегата.

Насос не работает

Причины того, что насос не работает, могут быть следующие.

1. Сработала электрическая защита. В таком случае следует отключить аппарат от сети и снова включить автомат. Если его снова выбьет, то проблему следует искать не в насосном оборудовании. Но при нормальном включении автомата, насос больше не включайте в сеть, нужно сначала найти причину, по которой сработала защита.
2. Перегорели предохранители. Если после замены они снова перегорят, то нужно искать причину в силовом кабеле агрегата или в месте его подключения к электросети.
3. Произошло повреждение кабеля, находящегося под водой. Следует извлечь аппарат и проверить шнур.
4. Сработала защита насоса от пуска “всухую”. Перед запуском аппарата убедитесь, что он погружен в жидкость на необходимую глубину.

Также причина того, что аппарат не включается, может крыться в неправильной работе реле давления, установленного в насосной станции. Необходимо отрегулировать давление пуска двигателя насоса.

Насос работает, но не качает

Причин того, что устройство не качает воду, также может быть несколько.

1. Перекрыт запорный вентиль. Следует отключить аппарат и медленно открыть кран. В дальнейшем не следует производить запуск насосного оборудования при закрытой задвижке, в противном случае оно выйдет из строя.
2. Уровень воды в скважине опустился ниже насоса. Необходимо высчитать динамический уровень воды и погрузить устройство на необходимую глубину.
3. Залип обратный клапан. В таком случае требуется разобрать клапан и прочистить, при необходимости заменить его на новый.
4. Засорился впускной фильтр. Чтобы прочистить фильтр, гидромашина извлекается и проводится чистка и промывка фильтрующей сетки.

Низкая производительность аппарата

Совет! При падении производительности насосного оборудования в первую очередь следует проверить напряжение в сети. Именно из-за его пониженного значения двигатель агрегата не может набрать необходимую мощность.

Также снижение производительности вызывает:

• частичное засорение клапанов и вентилей, установленных в системе водоснабжения;
• частично засоренная подъемная труба аппарата;
• разгерметизация трубопровода;
• неправильная регулировка реле давления (относится к насосным станциям).

Частые включения и выключения аппарата

Данная проблема встречается, если погружной насос работает в паре с гидроаккумулятором. В таком случае частые запуски и остановки агрегата могут провоцироваться следующими факторами:

• в гидробаке произошло снижение давления ниже минимального (по умолчанию оно должно быть 1,5 бар);
• произошел разрыв резиновой груши или диафрагмы в баке;
• реле давления работает неправильно.

Вода подается с пульсацией

Если вы заметили, что вода из крана течет не постоянной струей, то это признак снижения уровня воды в скважине ниже динамического. Необходимо опустить насос глубже, если расстояние до дна шахты позволяет это сделать.

Слышно гудение аппарата, но вода не качается

Если насос гудит, и при этом не происходит выкачка воды из скважины, то причин может быть несколько:

• произошло “склеивание” крыльчатки аппарата с его корпусом по причине длительного хранения устройства без воды;
• неисправен конденсатор запуска двигателя;
• просело напряжение в сети;
• заклинило крыльчатку насоса по причине собравшейся в корпусе аппарата грязи.

Агрегат не отключается

Если не срабатывает автоматика, то насос будет работать без остановки, даже если в гидробаке создастся чрезмерное давление (видно из показаний манометра). Всему виной является реле давления, вышедшее из строя или неправильно отрегулированное.

Критерии выбора дренажного насоса

Подытожим, как выбрать дренажный насос. Приобретая необходимый агрегат, ориентируйтесь на следующие моменты:

1. Условия работы оборудования. Хотя с перекачиванием сточных вод легко справляются дренажные насосы – технические характеристики ограничиваются степенью их загрязнения (она не должна превышать допустимых параметров). Другими словами, крупные камни, высокий процент песка в жидкости, ил и грязь могут отрицательно повлиять на работу агрегата. То есть для устранения затопления подвальных помещений можно использовать обычный дренажный насос. Но если нужно осушить водоем, под днище насоса подкладывается твердая платформа, имеющая ровную поверхность. А если фронт работ – строительная площадка, то оптимально прибегнуть к помощи мощного фекального насоса с измельчителем.

Дренажный насос может осушать даже водоем

1. Арифметические расчеты. При подсчитывании требующейся мощности оборудования, учтите, что 1 метр длины по вертикали равен 10 горизонтальным метрам. Это значит, что если у Вас глубина сточной ямы 5 м, то длина шланга не должна быть более 50 м. При этом скорость отведения стоков будет низкой, хотя дренажные насосы работают в условиях постоянно прибывающих вод. Чтобы насос справлялся со своей задачей безупречно, прибавьте к высоте подъема стоков длину, на которую отводящая труба будет прокладываться по поверхности земли в горизонтальном направлении. Если и тогда напор не будет оптимальным, следует прибавить «припуск» длины – примерно 3 м.

Чем меньше высота подъема стоков, тем эффективнее работает насос

Совет от профессионала:

Выбирая дренажный насос, главным образом обращайте внимание на его мощность. Только этот параметр определяет оптимальность использования того или иного оборудования

1. Подбор модели дренажного насоса – производится в зависимости от состояния поверхности, где будет монтироваться дренажный насос. Лучше всего устанавливать дренажный насос в приямок, глубина которого от 40 до 60 см. Это защитит от попадания воды на пол подвального помещения. Тогда насос можно снабдить вертикальным поплавковым механизмом, который будет включать оборудование по мере заполнения углубления, оставляя пол сухим. Если же есть возможность организовать приямок шириной и длиной в 50 см и более, сгодится любой тип поплавка.

Насос с поплавком не позволит сделать максимальное осушение

Когда требуется осушить резервуар максимально, необходим специальный дренажный насос, который монтируют на твердой поверхности. В данном случае поплавок не нужен, так как он будет начинать работу только при уровне сточных вод хотя бы в несколько см. Во всех остальных случаях с задачей справятся и обычные модели.

Основные виды неисправностей

Но, несоблюдение режима работы и правил эксплуатации, зачастую приводят к поломкам водоподающего оборудования. К счастью, многие неполадки насоса можно устранить, не прибегая к платным услугам высококвалифицированных профессионалов.

Самыми распространёнными причинами поломок являются:

• Длительная перекачка воды, содержащей механические загрязнения в концентрации свыше 20 г на литр жидкости.
• Перекачка горячей воды, с t большей 35оС.
• Частые перепады напряжения в питающей электросети.
• Нарушения герметичности корпуса аппарата.
• Отсутствие скважинного фильтра.
• Перегрев двигателя вследствие «сухой» работы.

В результате этого у «Водолея» могут выходить из строя, стираться, крыльчатки центробежного механизма подачи воды. Также вероятно возникновение проблем с электрической частью, вплоть до сгорания обмотки электродвигателя. Весьма опасна для насоса и зимовка в замерзающем водоёме. Вода, превращаясь в лёд, подвергается значительному расширению. В результате, полости насоса, заполненные льдом, попросту разрываются.

Чтобы диагностировать поломку, прибор достают из скважины и на пару секунд включают в сеть. Если насос гудит, то вероятнее всего, сломалась механическая водоподающая часть. А молчащий электродвигатель уже говорит о проблемах с электрикой. Можно попытаться вручную покрутить вал. Если он вращается без всякой натуги, то с ним всё в порядке. Когда для проворота вала приходиться прилагать силу, то, возможно, внутри насоса находится песок.

Особенности конструкции и ремонта

Насосы марки «Водомёт» и «Вихрь» пользуются огромным спросом из-за простоты конструкции и простого ремонта скважинного агрегата. Основа любого погружного насосного изделия – это компактный цилиндрический корпус

Насосы марки «Водомёт» и «Вихрь» пользуются огромным спросом из-за простоты конструкции и простого ремонта скважинного агрегата. Основа любого погружного насосного изделия – это компактный цилиндрический корпус. Именно в этом корпусе находится двигатель с крыльчаткой, надетой на его вал. При этом крыльчатка отделяется от отсека с двигателем посредством  специального вкладыша. Через него и проходит вал.

Прежде чем приступать к ремонту скважинных глубинных насосов, необходимо оценить исправность работы его основных узлов. Для этого делают следующее:

1. Для начала проверяют поршень на наличие повреждений и деформаций. Он должен быть прямым и ровным.
2. Затем оценивают проходимость всасывающего отверстия. Оно считается исправным, если воздух, проникая со стороны всасывающего патрубка, свободно проходит с двух сторон.
3. Также стоит своими руками измерять расстояние между поршнем и магнитами катушек. В норме оно должно быть в пределах 0,4-0,5 см. Если эта величина будет больше, то катушки в приборе могут биться. При уменьшении просвета может возникнуть перегрев двигателя.
4. Кроме того, в агрегатах «Водомёт» и других подобных моделях нужно измерять расстояние от клапана, закрывающего впускное отверстие, до корпуса прибора. В норме оно должно быть от 0,7 до 0,8 см. Это позволит жидкости свободно вытекать из агрегата при отсутствии давления.
5. Также нужно убедиться, что неисправности в работе скважинного глубинного агрегата не вызваны критическими скачками напряжения. Поэтому при помощи специального прибора нужно измерять напряжение в сети. Оно должно быть в пределах 200-240 V.

Конструкция насосных устройств «Водолей»

Типичный представитель модельного ряда насосных устройств «Водолей» состоит из двух основных конструкционных частей:

• электрического двигателя, состоящего из ротора со стартером и шариковых подшипников, работающих в масле для снижения трения;
• собственно насосного оборудования – рабочих колес с лопастями.

Насосное устройство прокачивает воду, используя центробежную силу. Электродвигатель вращает рабочий вал, на котором смонтированы лопатки. Все составные части размещены в корпусе. При подаче на электродвигатель питания рабочее колесо начинает вращение. Вода, попадающая на лопатки, под действием центробежной силы выбрасывается на периферию рабочей емкости и под давлением попадает в выходной патрубок насосного устройства.

Устройство насосов Водолей

Работа насосного оборудования контролируется автоматическими устройствами производства компании «Thermik» из Германии, что обеспечивает надежность его эксплуатации. Для управления работой насосного оборудования «Водолей» в ряде моделей имеется выносной пульт, который соединен гибким проводом с блоком контроля.

В некоторых моделях также имеется возможность регулирования напора подаваемой воды, которое осуществляется поворотом специального вентиля, расположенного на выходном участке патрубка.
