Разводка водопровода в квартире — схемы, особенности, советы

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Основные типы водопроводных систем

В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:

Открытые — все элементы находятся на виду. Легко проводится монтаж и модернизация. Подобная схема разводки труб водоснабжения отличается простотой в обслуживании и ремонте.
Закрытые — практически все составляющие системы скрыты в стенах или полу помещений. Такое решение наиболее эстетично и существенно экономит полезное пространство комнаты. При этом все разъемы остаются открытыми — муфты, переходники, фитинги и др. Данный вид коммуникаций требует тщательного планирования и больших трудозатрат.

Во втором случае узнать о возникшей течи довольно сложно — обычно первыми это замечают соседи снизу, если таковые имеются.

Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:

коллекторное водоснабжение — метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;
тройниковая схема — все элементы присоединяются к общей магистрали последовательно через тройники.

Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.

Почему важно составлять план

Разводка труб начинается с чертежа. Проектированием водоснабжения нельзя пренебрегать. Задача по доставке воды ко всем точкам водоразбора в жилом помещении не простая.

Владелец жилья захочет установить душевую кабину, посудомоечную и стиральную машину-автомат. Санузел устраивают в отдельной комнате, где рядом с унитазом ставят биде. Полы в квартире делают с подогревом.

Увеличение количества водоразборных устройств усложняет схему водоснабжения и требует большей производительности водопровода.

Чтобы правильно определить метраж труб и количество сантехнических приборов, фитингов и других деталей, необходимых для устройства водоснабжения, нужно тщательно продумать разводку по квартире.

Схему трубопровода рисуют на плане квартиры и указывают названия и точки размещения сантехнических устройств и вспомогательных деталей. Здесь же определяют направления труб для горячей и холодной воды, размер поперечного сечения, материал изготовления.

Такой план нетрудно нарисовать даже неискушенному в сантехнических вопросах владельцу жилья. Для этого достаточно знать типы разводок и перечень приборов, обеспечивающих стабильную работу водопроводной сети.

Правильный расчёт труб

Специалисты рекомендуют проводить расчёт диаметра труб до начала прокладки коммуникации. Для правильного расчёта необходимо изучить некоторые правила:

на самую удалённую точку в системе должен приходиться двухкратный показатель запаса напора воды;
если показатель сечения труб составляет 12 мм, то возможно возникновение такого явления, как турбулизация. Как правило, такое явление может проявляться на входе в стояк, однако, если коммуникация выполнена из узких двенадцатимиллиметровых труб, то турбулизация способна возникнуть в любой точке водопровода

Для того чтобы обезопаситься от этой проблемы специалисты рекомендуют устанавливать трубы, показатель сечения которых составляет 12 мм;
от количества соединительных узлов зависит общий показатель давления в системе и, соответственно, напор воды
Очень важно запомнить, что единица запорно-регулирующей арматуры или соединительных фитингов отнимает приблизительно 0,15 атмосфер;
ПП коммуникация, диаметр которой составляет 16 мм, имеет потери давления, равные 0,05 атмосфер на 1 метр трубопровода;
минимальное давление, которое допускается в процессе эксплуатации водопроводной коммуникации должно быть не ниже, чем 0,3 атмосферы;
особое внимание рекомендуется обратить показателю давления воды на входе. Этот параметр необходим для расчёта показателя давления для крайних точек коммуникации.

Многие люди отдают предпочтение разводки водоснабжения, которая выполняется с использованием трубы, имеющей показатель сечения 20 мм. В такой конструкции присутствуют отводы с сечением 16 мм. Эта система позволяет снизить потери давления.

При последовательной разводке удастся сэкономить на материалах, но в такой системе возможны перепады давления

Преимущества и недостатки

Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.

Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.

Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами.

Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене.
Несомненно, коллекторная разводка водопроводных труб имеет преимущества.

В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой.

И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.

Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?

Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.

Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка.

Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.

Товары на рынке

В каталогах аксессуаров для коллекторной водопроводной системы предусмотрено большое разнообразие не только гребенок, но и их комплектующих.

Разделители без кранов стоят гораздо дешевле. Они позволяют собрать такое устройство, которое будет максимально подходить к объекту. Такой вариант предпочтителен, так как позволяет легко заменить только вышедший из строя кран. В то время как цельная конструкция потребует полной замены.
Устройства с запорной арматурой значительно упрощают монтаж коллектора водоснабжения. Они упрощают сборку узла — нет необходимости в установке кранов.
Принадлежности позволяют адаптировать систему в соответствии с пожеланиями: вентили, насосные группы, заглушки, клапаны, кронштейны, муфты, оконечники, сервоприводы, штуцеры.
Отдельно продаются коллекторные шкафы, которые монтируются в стену и обеспечивают эстетичный внешний вид, а также доступ к инженерному узлу.

Важность проектирования

На первый взгляд, кажется, что создание водопровода несложная задача и требуется только обеспечить доставку живительной влаги от центральных стояков к каждой из точек водоразбора. Их перечень может быть самым разным. Один из упрощенных вариантов выглядит так: на кухне в и совмещенном санузле устанавливают раковины, а также размещают унитаз и ванну.

Но на сегодняшний день владельцы недвижимости отдают предпочтение более сложной схеме разводки труб водоснабжения в квартире. Это связано с использованием многочисленных бытовых устройств и приборов, для функционирования которых требуется вода. Практически в каждой квартире установлена автоматическая стиральная машинка, а домохозяйки предпочитают оснащать кухню посудомоечной техникой.

В ванных комнатах монтируют современные душевые кабинки, снабженные такими опциями как гидромассаж. Нередко на схеме сантехники в квартире можно увидеть биде.

Кроме этого, в большом по площади жилье количество санузлов может быть больше одного. В итоге проект разводки труб водоснабжения в квартире должен предусматривать установку пары дополнительных унитазов и еще одной душевой кабинки, что улучшает условия проживания для членов семьи, делая их более комфортными.

В результате возрастают требования к качеству функционирования водопроводной системы, поскольку некоторые современные бытовые приборы очень чувствительны к качеству используемой воды. Во многом этот показатель зависит от того, насколько правильно спроектирован монтаж труб водоснабжения в квартире.

Монтаж коллектора и водопроводных труб

Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.

При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.

Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.

После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.

Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:

Трубы

На этапе планирования системы предстоит определить материал для будущей системы.

В настоящее время для устройства внутреннего водоснабжения используют различные виды трубопроводов:

Металлический трубопровод. Обладает достаточной прочностью и долговечностью.Соединения трубы имеют резьбовые (муфты, сгоны), или сварные. В современном строительстве используются редко по причине высокой стоимости, большого веса и высокой трудоемкости монтажа.
Металлопластиковый трубопровод. Труба состоит из нескольких слоев полиэтилена, между которыми имеется слой алюминиевой фольги, придающий прочность.Такой тип трубопровода стал хорошей альтернативой металлическим трубам. Малый вес, прочность, гибкость трубы позволяют быстро и легко производить монтаж системы любой конфигурации и сложности.

Одним из недостатков водопровода из металлопласта является необходимость периодической подтяжки резьбовых соединений, что исключает скрытую прокладку такого трубопровода. (Как правильно соединять металлопластиковые трубы, Вы можете прочитать в этой статье).

Полипропилен.Полипропиленовая труба из толстого, прочного пластика отвечает всем требованиям современных систем водоснабжения и отопления.Трубы надежно соединяются методом спайки, при помощи специального сварочного аппарата с набором насадок под разный диаметр. Разнообразие фитингов и элементов позволяет собирать от простых систем до достаточно сложных.

Срок службы трубы при правильном подборе и монтаже составит более 50 лет. Трубы подходят для скрытого монтажа, так как прочность мест сварки такая же, как и на сплошных участках.

Как нарисовать схему водоснабжения в квартире?

Сначала следует определиться с методом подключения — последовательная или параллельная прокладка коммуникаций. После этого необходимо составить перечень всех устройств, которые планируется в нее включить. Грамотно составленная схема поможет точно вычислить метраж труб и количество различных фитингов. Помимо этого существенно сокращается время монтажа, и снижается риск ошибки.

Специалисты при расчете схем используют специализированные нормативы. Если имеется такая возможность, то рекомендуется заказать работу у профессионалов, однако при необходимости схему можно составить самостоятельно. В итоговом плане необходимо указать следующие позиции:

расположение водопроводов;
запорная арматура;
направление потоков воды;
аварийные клапаны и сливы;
точки разбора с указанием каждого потребителя;
приборы учета;
резервные ветви и оборудование.

Этапы монтажа

Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:

Прежде всего, на стояке необходимо установить аварийные краны.
Дальше монтируют счетчики, а также фильтры для воды.
Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
Теперь подключаются все сантехнические приборы.
Последний этап – это проверка всей системы на работоспособность.

Если создаваться разводка водоснабжения будет в новостройке или в обычной квартире, где проходит полная замена всей системы, то сделать все своими руками будет несложно.

Примите к сведению: если вы выполняете разводку труб в достаточно старом здании, прежде всего, нужно проверить, в каком состоянии там находится магистральный стояк, так как может потребоваться первоначально заменить его, в связи с износом.

Частые ошибки

Большинство ошибок возникают на стадии проектирования. Избежать их поможет заказ проекта у специализированных проектировщиков. Все трубы не должны проходить через единственное отверстие.
Важную роль играет также соблюдение чистоты. Разводка водопровода в квартире сопровождается образованием грязи, которая летит во все стороны. Открытые концы труб рекомендуется закрывать заглушками, что поможет предотвратить попадание мусора в трубу. Соблюдение правил позволяет избежать необходимости промывки собранного участка. При сильных засорах проводится демонтаж готового трубопровода.

Сваривание пластиковых труб также может превратиться в проблему при наличии мельчайших частичек грязи на соединяемых трубах. Даже небольшое количество воды на участке пайки может привести к значительному снижению качества соединения.

Проблемы могут также возникать при дефиците запорной арматуры. Краны следует монтировать на каждом стояке, перед всеми приборами, куда подается вода. Канализационная и водопроводная трубы следует монтировать на расстоянии друг от друга. При прокладке водопроводных труб под полом следует провести их утепление, это поможет снизить теплопотери.

При проведении монтажа водопроводной системы должны соблюдаться все стандарты, правила и требования.

Способы разводки труб и прокладки трубопровода

Способов разводки труб существует три:

коллекторная;
последовательная;
разводка с проходными розетками.

Последний способ практически не используется, поэтому рассмотрим первые два из них.

Коллекторную разводку труб выполнить своими руками сложно, поэтому лучше ее доверить специалистам. При данной разводке на каждую из труб ставят запорные краны. При этом трубы ведут к каждому из приборов сантехники. Чтобы ее сделать есть возможность ремонтировать лишь определенный элемент без необходимости отключать всю систему подачи воды. При коллекторной схеме вода сможет равномерно распределяться по всем точкам своего использования, однако расход материала очень большой.

А вот последовательная разводка выполняется проще. При ней подразумевается, что магистральный трубопровод идет последовательно от одного предмета сантехники к следующему. Недостаток ее состоит в том, что напор воды осуществляется неравномерно, если все приборы работают в одно и то же время.

Способов прокладки трубопровода в ванной существует два:

открытая разводка труб;
скрытая.

При открытом варианте все трубы остаются на виду в ванной, а вот второй способ предусматривает их укладки в специальные ниши, которые потом заштукатуривают, тем самым скрывая их от взора владельцев квартиры.

Такой вариант достаточно сложный, также скрытую разводку нельзя создать в несущих стенах, а соединять при ней трубы можно только в доступных местах. Трубы, которые будут скрываться от глаз, оснащаются гофрорукавом для защиты от повреждений и для компенсации термического расширения трубопровода горячей воды от конденсата провода, по которому идет холодная вода.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

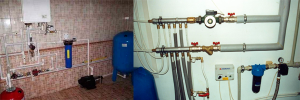

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

При выполнении коллекторного узла мы разрабатываем эргономические решения с учетом законов гидравлики. В результате обеспечивается максимальная эффективность системы водоснабжения, по своим параметрам и эксплуатационным характеристикам превосходящие морально устаревшие системы с последовательным подключением.

Кроме высокого качества монтажа и продуманного проекта, наша компания предоставляет заказчикам следующие преимущества:

составление сметы (бесплатно);
выезд замерщика на объект (бесплатно);
техническая поддержка по телефону (бесплатно);
индивидуальный подход к клиенту;
сжатые сроки исполнения заказа;
работа 7 дней в неделю;
принимаем как наличную, так и безналичную оплату.

Особенности монтажа и подключения водопровода

Подача воды для водопроводной системы частного дома может осуществляться от нескольких источников – колодца, артезианской скважины или центрального водопровода. От типа источника воды зависит цена подключения водопровода к частному дому и затраты времени на его создание. Обустройство артезианской скважины – самое дорогое удовольствие, но зато вода всегда будет абсолютно чистой. Подключение водопровода к центральной магистрали – самый простой и наименее затратный способ.

На ней обозначаются все элементы системы. Подробная схема облегчит задачу по расчету необходимых материалов для монтажа. Существуют два способа подачи воды потребителям, поэтому разводка водопровода в частном доме и выбор схемы зависит от количества проживающих и интенсивности водопотребления. Схемы отличаются по способу подключения к водопроводу потребителей воды, например, умывальников, бойлеров, ванн и т. д.

Существует два вида монтажа системы водоснабжения дома:

все потребители подключаются к водопроводу последовательно;
параллельное (коллекторное) подключение потребителей.

Последовательное подключение точек потребления воды

Для небольших домов с незначительной длиной водопроводной системы и небольшим числом потребителей обычно применяется последовательное (тройниковое) подключение. Сделать такой простой монтаж водопровода в частном доме можно своими силами. По всей длине центральной трубы водопровода устанавливаются тройники, к которым подключаются потребители. Такая система имеет существенный недостаток, ведь при включении нескольких потребителей, напор и расход воды на удаленных точках будет резко уменьшаться.

Коллекторное (параллельное) подключение

Такой вид монтажа предполагает ввод водопровода в частный дом через коллектор, а уже от него отдельными трубами подключаются все точки отбора воды в доме. Коллекторная система применяется для больших загородных домов и коттеджей. При таком виде монтажа расход труб увеличивается, но давление воды в точках водозабора будет стабильное.
