Расположение розетки под вытяжку на кухне: какая подойдёт и особенности установки.

Подключение вытяжки без розеток

Но возможны варианты подключения вытяжки и вовсе без розетки. Это имеет свои минусы. Причем иногда достаточно существенные. Но такой способ подключения так же имеет право на существование.

Подключение вытяжки от клеммника

Если вы не хотите думать где рaзместить розетку для вытяжки, то использование клеммника может вам помочь. Вместо розетки мы устанавливаем на стене около вытяжки небольшой закреплённый на стене клеммник. И от него запитываем вытяжку.

На первый взгляд все выглядит очень просто

Но сразу обратим ваше внимание на многочисленные недостатки этого способа. Одним из главных из них является невозможность снять напряжение с вытяжки

Это может потребоваться, например, для того, чтоб ее помыть.
Кроме того, при возникновении аварийной ситуации вам придется обестачивать всю группу кухни. И даже зная, что причина в вытяжке, ваша жена вряд ли сможет включить группу освещения пока вы, не отключите провода на клеммнике.
С другой стороны, отсутствие зажимных контактов положительно сказывается на долговечности работы и снижает риски нагрева.
Инструкция по подключению вытяжки от клеммника практически нечем не отличается от подключения розетки. Только вместо розетки подключаем клеммник, снимаем вилку с вытяжки и подключаем провод к соответствующим контактам.

Если вы так и не решились где размещать розетку для вытяжки, то последним возможным вариантом является ее подключение от отдельного автомата, установленного в квартирном групповом щитке.

Итак:

• Данный способ имеет множество достоинств. Во-первых, вытяжка имеет собственный автоматический выключатель, который можно подобрать и прогрузить в соответствии с ее номинальной мощностью.
• Кроме того, этот вариант полностью исключает наличие дополнительных коммутационных аппаратов и соединений в схеме. Ведь в этом случае провод от автомата мы можем подключить непосредственно к клеммам внутри вытяжки.
• Но есть и одно большое, но – это цена. Установка отдельного автомата для такого маломощного потребителя, да еще и прокладка для него отдельного провода – это полное несоответствие значению этого электроприбора.
• А если суда добавить еще и сложность работ по монтажу скрытой проводке для подключения. То это подключение и все становится «золотым». Поэтому выбирать этот способ мы можем посоветовать только если у вас действительно не смущает финансовая сторона вопроса и трудности, связанные с монтажом.
• В остальном же процесс монтажа не отличается от обычной прокладки группового провода. Только в этом случае нам нет необходимости заводить кабель в распределительные коробки. А можно прямиком его завести в вытяжку.
• Подключение в вытяжке следует производить к тем клеммам к которым подключен провод к розетке. Провод розетки предварительно следует выцепить.

Рекомендации по проводке и автоматам

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

на каждый токоприемник ставится отдельная розетка

не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Правило установки точки электропитания

Выбирая, на какой высоте будет розетка, нужно соблюдать ПУЭ (правила устройства электроустановок). По ним предусмотрены минимальные расстояния от сети до других предметов в кухне:

• До мебели 5 см.
• До вентиляции 20 см.
• До корпуса вытяжки 30 см.
• От края мойки и варочной поверхности хотя бы 30 см.
• Если розетка под вытяжку и провода проходят внутри мебели, следует их дополнительно изолировать. Провода помещают в стальной кожух с гофрированной поверхностью. Розетки монтируют не к дереву или ДСП, а к несгораемой основе.

Розетка, близко расположенная к плите, может расплавиться, быстро засорится.

Высота розетки для вытяжки в среднем составляет:

• От пола 180 – 200 см.
• От столешницы 100 – 110 см.

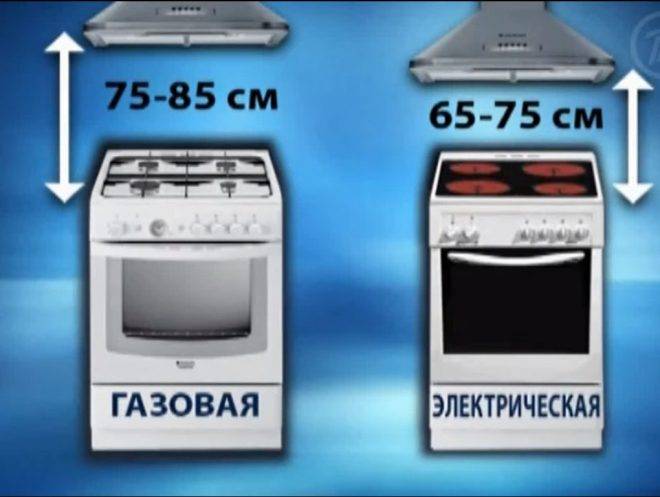

Высота розетки под вытяжку на кухне меняется в зависимости от модели вытяжки и высоты ее расположения над плитой: над газовой оставляют 75 см, над электрической – 65 см.

Чтобы рассчитать высоту расположения розетки для вытяжки на своей кухне, нужно к расстоянию от плиты до вытяжки прибавить высоту самого прибора (от 15 до 30 см) и 5 см (1/ 2 высоты розетки).

Правильное месторасположение

Грамотно выбрать розетку – это только часть дела. Другая же половина состоит в правильном её расположении и подключении. И для этого существуют свои нормы и стандарты, которые необходимо соблюдать не только для безопасности, но и для удобства при последующем использовании. Исходя из этого устанавливается розетка для вытяжки на кухне с соблюдением правил:

Расположение розеток и выключателей на кухне. Дизайн электрики кухни. Розетки на кухне.. Видеоурок.

Высота установки

Какой должна быть высота розетки для вытяжки на кухне, строгих предписаний нет. Но рекомендуется располагать её на расстоянии от пола на 180−200 см, учитывая удобство и практичность. Если замеры проводить от столешницы или плиты, то это будет 100−110 см.

Технические тонкости и степень защиты

Производители постоянно улучшают и модернизируют розетки, стремясь повысить их безопасность и комфортабельность. Первым делом улучшают степень защиты. Чтобы ее определить была создана международная универсальная таблица IP. Код IP состоит из двух цифр, где первая обозначает размер пропускаемых частиц. Вторая – от чего именно защищена розетка.

Размер пропускаемых частиц	От чего защищена
0 – без защиты	0 – без защиты
1 – от 50 мм	1 – от капель, падающих сверху
2 – от 12 мм	2 – от капель, попадающих под углом до 15 0
3 – от 2,5 мм	3 – от капель, угол попадания которых от 15 до 60
4 – от 1 мм	4 – от брызг
5 – частично не пропускает пыль	5 – от струй
6 – полностью не пропускает пыль	6 – от сильного напора воды
	7 – от неполного или кратковременного нахождения в воде
	8 – от погружения в воду

Например, на кухне необходима степень защиты IP62 и выше.

Во многих моделях встроены специальные шторки, не позволяющие входить в отверстия чему-либо, кроме вилки прибора. Они идеальны для квартир, в которых проживают маленькие дети.

Предотвратить поражения током поможет вариант со встроенным УЗО (устройством защитного отключения). Такой наиболее подходящий на кухне, в ванной комнате.

Все большую популярность у хозяек завоевывают выдвижные розетки. Они удобны тем, что монтируются в какую-либо поверхность и выдвигаются только на время работы прибора – идеальны для кухни.

Не так давно поступили на рынок модели с функцией выталкивания вилки. Они оснащены специальной кнопкой, нажатием которой вилка электроприбора выталкивается наружу самостоятельно.

Количество розеток

Сколько розеток мне нужно на кухне?

По общему правилу, для каждого стационарного прибора на кухне планируйте свои розетки + 2 по краям столешницы + 1 рядом с обеденным столом. Стационарная бытовая техника включает холодильник, вытяжку, варочную панель и духовку, микроволновую печь, посудомоечную машину, мусороизмельчитель.

Кроме того, неплохо установить розетку непосредственно под выключателем или рядом с ним при входе в комнату.

Место для выключателя обычно остается незанятым, а свободная точка, из которой можно брать электричество (например, для пылесоса), никогда не бывает лишней.

Теперь отметьте точки на фартуке для подключения нестационарных приборов. Расположите минимум по две штуки для каждой части кухни (справа и слева).

Сюда входят электрический чайник, блендер, миксер и т.д.

Электрическая безопасность и возможность быстрого отключения

Поскольку вытяжка и кухонная плита изготавливаются из проводящего ток материала, наличие поблизости розетки, подводящей питание, представляет опасность для пользователя. При случайном повреждении изоляции монтажных проводов опасное для человека напряжение может оказаться на корпусе вытяжки или плиты. По этой причине согласно действующим нормативам и требованиям техники безопасности сама электрическая розетка и корпуса плит и вытяжек должны быть надежно защищены. Для этого потребуется соединить токопроводящие части оборудования со специально обустроенным в доме или квартире заземляющим устройством. В кухонной розетке для этого должна иметься отдельная клемма, предназначенная специально для обозначенных целей. Для быстрого отключения в аварийной ситуации ее необходимо размещать в отдалении от выступающих частей оборудования.

Требования к вентиляции

Для полноценного функционирования устройства важно наличие исправного вентиляционного канала. Это требование действует только для поточных вытяжек

Рециркулярные системы не нуждаются в отведении воздуха, поэтому правило к ним не применимо

Рециркулярные системы не нуждаются в отведении воздуха, поэтому правило к ним не применимо.

Без правильно организованной системы воздухоотведения возникают такие проблемы:

• разность давления в каналах;
• плохая проводимость воздуха;
• приток воздуха с улицы.

Это создает дополнительную нагрузку на внутренний двигатель. Чтобы справиться с проблемами, вытяжку выставляют на повышенную скорость работы. Дополнительная нагрузка приводит к повышению шума, износу деталей аппарата и расходу электроэнергии.

В многоквартирных домах система выведения воздуха проектируется застройщиком и выполняется по установленным нормам и правилам. Подключение к общей системе выполняют с помощью гофрированной трубы.

Важно! Подключение делают коротким с минимальным количеством изгибов. Любые помехи усложняют движение воздуха и создают дополнительную нагрузку на двигатель

В частном доме вентиляцию проектируют до начала строительства по утвержденным нормам и правилам, государственным стандартам

При отсутствии практического опыта выполнение работ лучше доверить профессиональным строителям

В частном доме вентиляцию проектируют до начала строительства по утвержденным нормам и правилам, государственным стандартам. При отсутствии практического опыта выполнение работ лучше доверить профессиональным строителям.

Также внимательно ознакомьтесь, когда кухонные вытяжки запрещены.

Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

1. Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
2. Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
3. Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
4. Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
5. В обязательном порядке должно быть заземление, сила тока — от 15А.
6. Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
7. Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

Высота розетки для вытяжки: на какой делать?

Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп+ Hв + 5 , где:

• Нвп: высота от вытяжки до плиты;
• Нв: высота самой вытяжки (корпуса);
• 5 — половина высоты розетки.

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Причина в том, что устройства разных видов имеют свои особенности подключения:

1. Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
2. Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
3. Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
4. Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

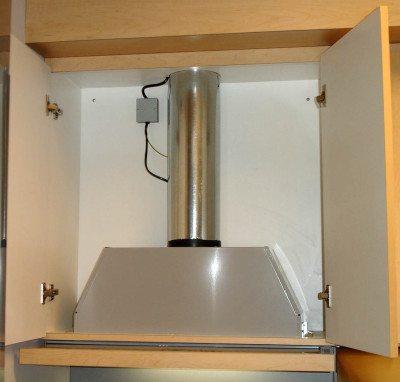

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

1. Розетка должна устанавливаться на несгораемое основание.
2. «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

1. Присоединить к проводам вилку, и подключить в розетку обычным способом.
2. Присоединить через клеммники Wago (Ваго).
3. Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

Мощность электроприборов на кухне

Чем больше семья и чаще готовят на печке, тем мощнее нужна вытяжка. Какая мощность нужна, можно рассчитать, зная параметры кухни (объем помещения умножают на 12). К самым мощным приборам на кухне относятся:

• Духовой шкаф 2,5 – 4 кВт.
• Варочная поверхность 1 – 6 кВт.
• Стиральная машина 1 – 3 кВт.
• Посудомоечная машина 0.5 – 2,8 кВт.

Меньше потребляет энергии такая техника:

• Микроволновая печь 1,5 – 3 кВт.
• Кофеварка до 1,5 кВт.
• Электрочайник 1 – 2 кВт.
• Электрогриль 1 – 2 кВт.
• Холодильник 0,15 – 0,2 кВт.
• Вытяжка до 0,5 кВт.

Также на кухне имеется множество мелких приборов, которыми пользуются время от времени, редко включают вместе. Мощность большинства из них не превышает 1 или 2 кВт.

• тостер;
• миксер;
• блендер;
• вафельница;
• бутербродница;
• электросушилка.

При расчете количества фаз необходимо учитывать суммарную нагрузку на кухню. Если она менее 4 кВт, допустимо использовать один источник. Если больше – в целях безопасности необходимо как минимум 2 источника. Для каждой группы должен быть свой автомат УЗО. Он обеспечивает экстренное автоматическое отключение при утечке тока.

Для всех жилых помещений используют медную проводку толщиной не меньше 1,5 мм кв. Чтобы провод точно подошел, можно выбирать с запасом – сечением 2,5 мм кв. При напряжении сети 12 В нужен трансформатор.

Как распределить силовую нагрузку

Перед покупкой и монтажом нужно правильно рассчитать количество электророзеток. Для этого следует вычислить силовую нагрузку от всей техники на кухне.

Какую мощность потребляют кухонные бытовые приборы:

• освещение –200 Вт;
• микроволновая печь – 2000В;
• холодильник – 100 Вт;
• электрочайник – 2000 Вт;
• посудомоечная машина – 1500-2000Вт;
• водонагреватель – 2000Вт;
• стиральная машина – 2500 Вт;
• электроплита – от 5000 Вт до 15000 Вт.

На мощные электроприборы устанавливаются отдельные розетки, способные выдержать такую нагрузку. Рассчитывать нужно обсуммарную мощность всех устройств. Безусловно, одновременно их включать никто не будет, но предельное значение должно быть известно.

Как правило, максимальная мощность нескольких работающих приборов не должна превышать 7 кВт. В ином случае следует задуматься о вводе электросети 380 В и распределении нагрузки по фазам. Количество розеток должно быть равным числу подключаемых агрегатов плюс несколько штук на случай поломки или при неудобстве использования.

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Самый стандартный набор таков:

• холодильник
• варочная панель
• духовой шкаф
• вытяжка

Опционально:

• измельчитель отходов (он же диспоузер)
• посудомоечная машина
• телевизор

Нестационарная постоянная техника:

• электрический чайник
• кофемашина
• тостер
• мультиварка
• микроволновая печь

Нестационарная непостоянная техника:

• блендер
• миксер
• соковыжималка
• планшет/телефон

Двухклавишный выключатель:

• для основного освещения
• для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой

Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой

Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …

… и через некоторое время наслаждаемся комфортом своей новой кухни!

Выбор места под будущую розетку

Первоначальным вопросом, к которому вам следует подойти со всей серьезностью и ответственностью, где делать розетку для вытяжки и как ее обеспечить нужной защитой? Выбор розетки и ее установка производится до начала основных работ с вытяжной системой. Вы можете определиться с типом вентилятора, но подождать с его монтажом.

Для удобства, рекомендуется «на глаз» определить центр, где вы планируете поместить устройство (присмотреться до подключения), затем от условной точки отступите двадцать сантиметров по горизонтальной линии, зафиксируйте примерное расположение будущей независимой розетки.
Оптимальная высота для подключения вытяжки два полных метра, если это позволяет размер кухни и расположение потолков. Сведя два параметра воедино, вы получите примерный диапазон, в пределах которого установка розетки наиболее удачная и верная согласно строительным нормам.

Условная схема расположения розеток на кухне

Погрешности в подобном деле не так страшны, недостатки после всех монтажных работ прикрываются декоративными панелями или элементами под натуральные материалы (дерево, керамика, мрамор). Розетку под вытяжку оснащают всевозможной защитой, так как вентилятор будет подключен к электрической сети круглосуточно. К новому разъему должен оставаться открытый свободный доступ, поэтому загромождать его мебелью или кухонными шкафами нежелательно.

Выбор розетки

В отличие от других комнат жилого помещения, кухня является местом повышенной влажности, что выдвигает особые требования к устанавливаемым розеткам. Поэтому выбирать розетку под вытяжку необходимо по ряду параметров, основным из которых является степень защиты.

Классификация производится по международным стандартам IP, согласно которым изделия делятся на классы в зависимости от условий, где они будут применяться. Обозначение включает в себя две цифры: первая показывает, какое количество частиц может пропустить розетка, вторая – от каких факторов она защищена.

Идеальным вариантом для использования на кухне являются розетки, обозначенные IP62

Но стоит обращать внимание и на другие характеристики:

Расположение розеток на кухне

Общие требования

Кухонная вытяжка относится к приборам с низким энергопотреблением (до 500 Вт), поэтому специальных требований к ее подключению нет. Большинство моделей присоединяется к обычной электрической розетке с заземлением. Если выделенной точки подключения не предусмотрено, то подключаются к ближайшей доступной.

Несколько сложнее подключить вытяжку, у которой производитель не предусмотрел электрический шнур. В этом случае придется подсоединиться к сети напрямую электрическим проводом.

Высоту установки и расположение выбирайте исходя из вашего удобства.

Точку подключения монтируйте в незаметном месте, но так, чтобы к ней был хороший доступ.

Подключение вытяжки без розеток

Но возможны варианты подключения вытяжки и вовсе без розетки. Это имеет свои минусы. Причем иногда достаточно существенные. Но такой способ подключения так же имеет право на существование.

Подключение вытяжки от клеммника

Если вы не хотите думать где рaзместить розетку для вытяжки, то использование клеммника может вам помочь. Вместо розетки мы устанавливаем на стене около вытяжки небольшой закреплённый на стене клеммник. И от него запитываем вытяжку.

На фото продемонстрировано подключение вытяжки от клеммника

На первый взгляд все выглядит очень просто

Но сразу обратим ваше внимание на многочисленные недостатки этого способа. Одним из главных из них является невозможность снять напряжение с вытяжки

Это может потребоваться, например, для того, чтоб ее помыть.
Кроме того, при возникновении аварийной ситуации вам придется обестачивать всю группу кухни. И даже зная, что причина в вытяжке, ваша жена вряд ли сможет включить группу освещения пока вы, не отключите провода на клеммнике.
С другой стороны, отсутствие зажимных контактов положительно сказывается на долговечности работы и снижает риски нагрева.
Инструкция по подключению вытяжки от клеммника практически нечем не отличается от подключения розетки. Только вместо розетки подключаем клеммник, снимаем вилку с вытяжки и подключаем провод к соответствующим контактам.

Подключение вытяжки от отдельного автомата

Если вы так и не решились где размещать розетку для вытяжки, то последним возможным вариантом является ее подключение от отдельного автомата, установленного в квартирном групповом щитке.

Подключение вытяжки от отдельного автомата

Итак:

• Данный способ имеет множество достоинств. Во-первых, вытяжка имеет собственный автоматический выключатель, который можно подобрать и прогрузить в соответствии с ее номинальной мощностью.
• Кроме того, этот вариант полностью исключает наличие дополнительных коммутационных аппаратов и соединений в схеме. Ведь в этом случае провод от автомата мы можем подключить непосредственно к клеммам внутри вытяжки.
• Но есть и одно большое, но – это цена. Установка отдельного автомата для такого маломощного потребителя, да еще и прокладка для него отдельного провода — это полное несоответствие значению этого электроприбора.
• А если суда добавить еще и сложность работ по монтажу скрытой проводке для подключения. То это подключение и все становится «золотым». Поэтому выбирать этот способ мы можем посоветовать только если у вас действительно не смущает финансовая сторона вопроса и трудности, связанные с монтажом.
• В остальном же процесс монтажа не отличается от обычной прокладки группового провода. Только в этом случае нам нет необходимости заводить кабель в распределительные коробки. А можно прямиком его завести в вытяжку.
• Подключение в вытяжке следует производить к тем клеммам к которым подключен провод к розетке. Провод розетки предварительно следует выцепить.

Выбор розетки и кабеля

Схема расположения электрических приборов на кухне и их подключение к сети

Если для вытяжки на кухне предусмотрена отдельная розетка, ее выбор зависит от электрической мощности, потребляемой устройством от домашней сети. Для большинства современных моделей этот показатель не превышает 1,0 кВт, что позволяет устанавливать типовое изделие, рассчитанное на ток до 10-ти Ампер.

При больших значениях потребляемой мощности возможна установка специальной силовой розетки, которая выдерживает значительные по величине токи (до 25-ти Ампер). В этом случае для нее потребуется прокладка отдельного силового кабеля со следующим техническими показателями:

• марка провода: ВВГ или подобный ему;
• количество медных жил – 3 или 4;
• сечение – не менее 2,5 мм квадратных.

Подключаются такие розетка и кабель через установленный в распределительном шкафу защитный автомат, рассчитанный на ток отсечки 25 Ампер.

Возможные ошибки

Важно придерживаться рекомендаций относительно размещения и подключения розеток на кухне. От этого зависит безопасность пребывания в помещении

Ошибки бывают грубыми и незначительными. Вот несколько примеров:

Игнорирование техники безопасности. Включает в себя неправильное расположение кабеля, отсутствие изоляции и пренебрежение особенностями материала стен.
Использование только одного питающего кабеля. При включении сразу нескольких бытовых приборов линия может не справиться с напряжением. Поэтому подсоединять к сети приходится один мощный или пару маломощных предметов техники, что не очень удобно.
Электрическая плита подключена к общей линии. Эта ошибка приведет к тому, что устройство будет работать некачественно.
Расположенные под раковиной устройства не имеют необходимого уровня защиты от попадания влаги. Если ставите розетку в этом месте, она должна иметь маркировку IP44
Наличие защиты важно и для тех устройств, которые расположены в зоне свободного доступа маленьких детей.
Для бытовой техники, которая работает с использованием воды, не выделена отдельная линия

Розетки для посудомоечной и стиральной машин, а также для электрочайника и кофеварки должны иметь заземление, а сама линия оснащается УЗО
Эти меры предосторожности помогут избежать пожара при коротком замыкании.

Из незначительных ошибок можно выделить отсутствие запасных розеток, их неудобное расположение, несоответствие цвета декоративной накладки общему дизайну интерьера.

К размещению кухонных розеток следует подойти с максимальной серьезностью. От того, насколько точно соблюдены все правила, зависит безопасность домочадцев

Важно строго придерживаться рекомендаций относительно расположения, высоты и подключения розеток

Правила монтажа и подключения

Розетка под вытяжку монтируется только после того, как проведен весь спектр предварительных работ. К ним относится следующее:

• проведение кабеля;
• разметка места для установки;
• монтаж подрозеточных коробок.

После всего этого можно приступать к установке. Весь процесс можно описать следующим образом:

1. Отключить питание путем выключения автомата на электрическом щитке. Хотя монтаж розетки нельзя назвать сложным, лучше всего обезопаситься как следует и полностью обесточить кухню.
2. Убедится в отсутствии напряжения. Делать это следует еще до снятия лицевой панели. Проверка может проводиться тестером, мультиметром или даже самым простым указателем напряжения. После этого уже можно смело касаться оголенных проводов и контактов.
3. Провод необходимо зачистить. Если у него двойная изоляция, то необходимо снять ее как минимум на пятнадцать сантиметров, а то и больше. Так можно достичь наибольшей надежности при соединении проводов. А если изоляция одинарная, то достаточно оголить провод на пять-десять сантиметров от края, не забыв разделить жилы.
4. Следующий этап наиболее ответственный – подключение к электрической сети. Первым делом нужно обеспечить соединение проводов и контактов. Оголенная часть провода заводится в клемму, после чего фиксируется винтами. Сильно затягивать не нужно — достаточно добиться надежного крепления провода.
5. Жилу заземления необходимо подключить к соответствующему заземляющему контакту на розетке. Следует удостовериться в правильности соединения – совмещении жилы и контакта.
6. Теперь розетку можно вставить в установочную коробку. Но предварительно нужно убедиться, что все подводящие жилы надежно закреплены в соответствующих контактах. При монтаже необходимо следить за тем, чтобы не было перекоса относительно стены. Провода должны быть надежно спрятаны в установочной коробке.
7. Как только розетка будет точно выставлена в нужном положении, можно приступать к ее фиксации. Крепится она специальными прижимными усиками. На этих элементах установлены винты, при затягивании которых усики расходятся, надежно закрепляя розетку в гнезде. Впрочем, такой вид крепления несколько устарел, и в современных моделях его уже не встретить. Новые модели напрямую фиксируются винтами, которые размещены в установочной коробке.
8. Остается только прикрутить лицевую панель, и монтаж будет полностью завершен. Но стоит убедиться в том, что все провода спрятаны, а сама розетка надежно закреплена и не перекошена.

Вывод

Как видите существует много вариантов где рaсположить розетку для вытяжки и, как и вовсе обойтись без нее. Какой из них выбрать решать вам. Но наиболее распространённым является размещение розетки под потолком. И не надо боятся непривычности данного размещения. В этом нет нечего опасного или запрещенного.

Вытяжка – незаменимая вещь и устройство на каждой кухне, ведь приготовления еды, процесс творческий и всеобъемлющий, а лишние запахи или пар не должны становиться помехой на пути к созданию настоящих кулинарных шедевров. Планировка дома, включая вентиляционные ходы и проведенную электрическую сеть, далеко не всегда предусматривает доступ к очистительным системам на кухне.

Правильная работа вытяжки напрямую зависит от грамотно установленной розетки

Дополнительное вытяжное устройство для всасывания задымленного воздуха или пара в обязательном порядке подключается к электрическому питанию, поэтому при монтаже вытяжек важно понимать, куда и как подключить устройство. Грамотно установленная розетка для вытяжки гарантирует безопасность и эффективность в работе системы на длительный срок

Использовать готовый разъем или полностью перестраивать электрическую сеть – выбор зависит от ваших потребностей и возможностей конструкции дома.
