Поле фильтрации для септика своими руками — схемы и расчеты

Вентиляция канализации в частном доме

Обязательно сделайте вентиляцию всей системы автономной канализации в доме

. Без вентиляции неизбежно появление запаха в доме и на участке. Кроме того, недостаточная аэрация очистных сооружений — дренажа или фильтрующего колодца, значительно уменьшит количество бактерий, разлагающих загрязнения.

Естественная вытяжка воздуха

из всех устройств канализации происходит за счет тяги канализационного стояка в доме, верхний конец которого обязательно выводится наружу, на крышу дома.

Недопустимо присоединять канализационный стояк к одному из каналов блока вытяжной вентиляции помещений дома. Выходные отверстия каналов вентиляции помещений и канализационного стояка располагают на некотором удалении друг от друга.

Если эти условия не выполнить, то велик риск попадания запаха и испарений канализации в помещения за счет обратной тяги, которая иногда возникает в каналах естественной вентиляции, например, при сильном ветре или в сырую погоду.

Приток воздуха

в систему вентиляции канализационных сооружений осуществляется через вентиляционные трубы дренажа или воздухозаборник фильтрующего колодца.

Воздухозаборная труба, показанная выше, на рисунке септика из бетонных колец, необходима только для бессточного септика.

В проточном септике, соединенном с дренажем или фильтрующим колодцем,воздухозаборник на септике не нужен. Вентиляция обеспечивает движение воздуха через трубы, колодцы, септики на всем пути — от воздухозаборника дренажа или фильтрующего колодца до дефлектора канализационного стояка на крыше дома. На всем пути движения воздуха следует позаботиться о герметичности канализации

для того, чтобы минимизировать подсос воздуха через крышки колодцев.

В одноэтажных домах вентиляцию стояка в доме допускается не делать. Для вентиляции канализации

вытяжную трубу можно установить снаружи дома в удобном месте — на наружной стене дома или стене хозпостройки, высоком заборе и т.п. Для этого устанавливают утепленную трубу — сендвич высотой, не менее чем на 0,5 метра, выше верхнего уровня окон дома.

Трубу вентиляции присоединяют к трубам наружной канализации в любом месте, на участке от распределительного (фильтрующего) колодца до стены дома. В доме на трубах подводки к санитарным приборам достаточно установить вакуумный клапан.

Типовая схема устройства

Какими бы не были общие размеры поля фильтрации, его конструкция состоит из следующих частей:

• коллектора (контрольного колодца, распределительного колодца);
• сети пластиковых дрен (дренажных труб с отверстиями);
• вентиляционных стояков;
• фильтрующей «подушки».

Традиционно дренажный слой насыпают из песка и гравия (щебня, гальки). Для защиты дрен используют геотекстиль. Канализационная система с ПФ выглядит так:

Обратите внимание на толщину дренажной подушки. Минимальным показателем принято считать общую толщину в 1 м, на данной схеме она больше: щебень – 0,3-0,4 м, песок – 0,8-1 м (+)

При строительстве поля фильтрации своими руками коллектор не обязательно сооружать самостоятельно – в продаже можно найти пластиковые канализационные емкости нужного объема

Часто обходятся и без распределительного колодца, соединяя напрямую септик и систему труб – но это удобно для небольших по площади ПФ

При строительстве поля фильтрации своими руками коллектор не обязательно сооружать самостоятельно – в продаже можно найти пластиковые канализационные емкости нужного объема. Часто обходятся и без распределительного колодца, соединяя напрямую септик и систему труб – но это удобно для небольших по площади ПФ.

Схема поля фильтрации площадью 4 м х 3,75 м. Расстояние между дренами – 1,5 м, каждая дренажная труба оснащена вентиляционным стояком. В качестве подземного фильтра – «подушка» из песка и щебня с прослойкой геотекстиля (+)

Иногда вместо ПФ используют готовые пластиковые устройства – инфильтраторы. Они выручают тогда, когда существует дефицит свободной площади, а грунт не имеет прослоек суглинка с супесью и обладает достаточными пропускными свойствами. При желании можно установить несколько инфильтраторов, связанных трубами последовательно.

Схема локальной канализационной системы с инфильтратором. На полях фильтрации разбивать цветники не рекомендуют, так как корневая система может повредить трубы. Для инфильтратора, напротив, декор из цветов является наиболее приемлемым вариантом

Далее рассмотрим, как правильно спроектировать и установить ПФ.

Дренажный колодец

Дренажный колодец — простое и относительно недорогое техническое решение по утилизации очищенных стоков в грунт.

Используется при благоприятных условиях по грунтам и УГВ. Уровень грунтовых вод должен быть ниже 4 м.

Недостатки дренажного колодца заключаются в том, что у него относительно небольшая площадь контакта грунта с водой.

А успешная работа полей инфильтрации на прямую зависит от площади контактирования грунта с водой, и чем больше площадь поля инфильтрации, тем быстрее происходит инфильтрация в грунт.

Чем меньше площадь впитывающей поверхности, тем больше риск того, что дно дренажного колодца может быстро закальматироваться и фильтрующие свойства данной дренажной системы резко понизятся.

К сожалению, в жизни так всё и происходит. По началу все идет хорошо, и Вы думаете – «Какой же я умный и практичный! За небольшие деньги решил проблему утилизации воды!»

Потом происходит то, что приводит Вас сначала в недоумение, типа – «Да ладно! Не может быть! У меня же идеальные грунты, практически песок!!!», а потом к пониманию того, что нужно как-то решать создавшуюся проблему.

Поначалу принимается решение почистить дренажный колодец. Для этого вызываются специально обученные рабочие, которые откачивают воду и ИЛ, который заилил дно колодца, удаляют заиленный грунт заполняют новым. Первая чистка закончена и все опять заработало, но проходит немного времени, максимум 1 год, и всё повторяется. Вы уже не так сильно удивлены, вызываете рабочих и снова чистите колодец. Со временем чистка дренажного колодца становится еще чаще, один раз в полгода, но когда приходится к данной проблеме возвращаться один раз в квартал, тогда Вы сдаетесь и начинаете понимать, что что-то надо делать и приглашать специалистов.

Где изначально была ошибка?..

Дело в том, что любой септик, даже который называют последним словом в очистных сооружениях сбрасывает воду, содержащую ИЛ. Это потому, что мельчайшие частицы ила не успевают осесть в отстойнике септика. Эта взвесь, попадая в дренажный колодец и забивает пористый грунт дренажной системы. ИЛ забивает не только верхние слои дня дренажного колодца, но и проходит гораздо глубже глубины на которую можно обслужить при чистке. Поэтому частота обслуживания дренажного колодца возрастает.

Что мы рекомендуем в начале пути?

Перед началом эксплуатации очистных сооружений защитить инфильтрационный слой дренажного колодца. Самое простое решение – организовать мешок из дренажного геотекстиля. Дренажный геотекстиль задерживает мельчайший ИЛ, но периодически его необходимо менять, зато грунт будет защищен.

Обязательно в дренажном колодце разместите минимум дренажный насос и световую сигнализацию, которые своевременно сработают при поднятие уровня воды выше критической отметки и насос начнет откачку лишней воды, а сигнализация оповестит Вас о том, что пора вызывать чистильщиков.

Лучше, конечно, не один насос, а два – Основной и Резервный, это дает большую надежность и комфорт в проживание.

Если необходимо максимально грамотно и качественно создать дренажный колодец, тогда вызывайте нас и мы поможем.

Эффективность, плюсы и минусы

Поле фильтрации – естественный дренажный фильтр, который способен очищать значительные объемы стоков. Если стоит вопрос о системе очистки стоков в частном доме, септик с системой почвенной доочистки обеспечивает полную автономность, поэтому предпочтительнее других ЛОС.

Плюсы:

• экологическая и биологическая безопасность;
• энергонезависимость;
• низкая стоимость;
• простой монтаж;
• экономичность (не требуется постоянная откачка канализационных вод, не нужно покупать дополнительные устройства или фильтры);
• легкое обслуживание;
• получение естественным путем безопасного удобрения для сада и огорода.

Но у септика с полем фильтрации, как у любого очистного сооружения, кроме преимуществ, есть и недостатки:

• жесткие требования к рельефу участка и типу грунта – для некоторых участков ПФ неприменимы;
• необходимость периодически пополнять популяцию бактерий;
• необходимость замены или промывки фильтрующего слоя (а иногда и примыкающего грунта) раз в 3–10 лет (периодичность зависит от объема обрабатываемых стоков);
• земельный участок используется не в полной мере – на этой территории нельзя возводить хозяйственные постройки, сажать деревья;
• в почвенном слое могут накапливаться биологически неразлагаемые соединения;
• со стоками могут проникать вещества, губительные для почвенного биоценоза.

Кроме того, поля фильтрации непригодны для сельскохозяйственных работ из-за необходимости регулярного вспахивания для насыщения грунта кислородом, предотвращения заиливания и забивки почвенных пор.

Заиливание грунта – главная причина, по которой прекращается поглощение поступающей жидкости, но его можно замедлить:

• не превышая объем стоков;
• своевременно меняя фильтрующий слой;
• поддерживая в септике жизнедеятельность микроорганизмов, предназначенных для разложения твердой органики.

Но полностью предупредить процесс заиливания невозможно.

Фильтрующий потенциал и долговечность ПФ зависят от соблюдения правил эксплуатации. Засорение может привести к неприятным последствиям в виде временного отказа от использования септика, пока не устранится причина проблемы.

ПФ абсолютно безвредны для окружающей среды, если менять фильтрующий слой вовремя.

При проектировании ПФ для определенного объекта учитывается максимальное поступление стоков. От этого параметра зависит точный расчет длины труб и толщины фильтрующего слоя. Неверный расчет – еще одна причина засорения ПФ.

Если септику постоянно приходится работать в перегруженном режиме, нарушений в работе ПФ не избежать. Засорение ПФ, в свою очередь, способно привести к выходу из строя самого септика.

Если вода не будет иметь оттока, она просто перельется через края камеры, решение подобной проблемы по силам только профессиональным ассенизаторам со специальной техникой.

Место под устройство ПФ выбирается очень тщательно, на максимальном расстоянии от точки забора воды и плодоносящих деревьев и кустарников. В противном случае небезопасные соединения могут оказаться в почве, негативно повлияв на качество воды и плодов.

Общие сведения

Планирование поля фильтрации септика

При выборе месторасположения поля фильтрации необходимо учитывать:

1. Уровень прохождения грунтовых вод. Он должен быть не менее 1,5 м от поверхности. Участок не должен подтапливаться.
2. Способность грунта на участке осуществлять естественную фильтрации канализационных стоков. Хорошо себя зарекомендовали очистительные установки в песчаной и супесчаной почве, или в небольших суглинках. Глинистый грунт не подходит – пропускная способность жидкости у нее очень маленькая. Для такой почвы в обязательном порядке необходимо будет оборудовать отдельные очистные сооружения — фильтрационные колодцы с возможностью откачки воды в водоем.
3. Дренажное поле должно находится минимум на расстоянии от 3 м от фундамента крупных построек и крупных насаждений, на 2 м – от границ вашего земельного участка.
4. Скважина или колодец с питьевой водой должны быть на безопасном расстоянии о места возведения поля фильтрации и соответствовать нижеперечисленным условиям:
   — По течению выше уровня подземных вод на 30м и более;
   — На 15м ниже по течению;

Расчет и планирование поля фильтрации

Любое возведение начинается с проекта, в котором будут рассчитаны общие размеры участка для очистительной системы. Для этого необходимо рассчитать полезную площадь (рассеивания) и дополнительную площади.  Размер полезной площади зависит от производительности выбранного септика и природной способности впитывать жидкости. Этот параметр можно рассчитать по формуле — суточная производительность септика, делим на показатель влагопоглощения грунта.

Кроме полезной площади необходимо рассчитать дополнительную площадь для размещения:

• ограждающих валиков;
• осушительных и разводящих выемок;
• дополнительных участков, которые используются при отсутствии орошения;

При расчете стоимости поля обязательно включите затраты на:

• объём земельных работ по удалению грунта в процессе копки траншей. Глубина будет зависеть от размета промерзания грунта;
• приобретение достаточного количества песка и щебня, с учетом их транспортировки до вашего участка;
• цена и монтаж дренажных труб при обустройстве поля фильтрации, если планируете делать его не своими руками;
• стоимость геотекстиля;
• покупку и доставку вывоза грунта после установки полей фильтрации;

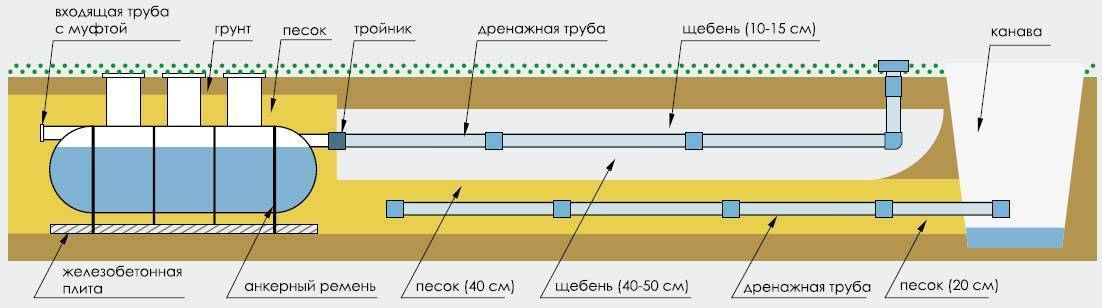

Схема и конструкция поля фильтрации

Схема работы поля фильтрации стоков осуществляется по следующему принципу:

1. Сточные воды поступают из системы слива дома в септик.
2. Оставляя часть твердых отходов в септике, осветленные стоки в виде жидкости выводятся в распылительную систему.
3. Через перфорированные трубки жидкость равномерно рассеивается по полю, проходя через фильтрационный слой.
4. Летучие фракции в процессе очистки выводятся через вентиляционные дрены, которые устанавливаются в системе доочистке в обязательном порядке.

Конструкция полей аэрации состоит из:

• коллектора;
• сети аэрационных труб с отверстиями;
• вертикальных стояков (вентиляционных);
• фильтрационного слоя.

При обустройстве поля своими силами коллектор не обязательно устанавливать самостоятельно – можно купить пластиковые канализационные емкости необходимого размера и объема. Как правило, можно обойтись и без него. Для этого необходимо подсоединить септик к системе труб напрямую. Это конструкция подойдет для полей небольших по площади.

Как выбирать септик?

Перед тем, как выбрать лучший септик, нужно будет ответить на несколько вопросов, а именно:

• Оценить средний объем стоков, образуемых в доме за сутки. Этот показатель зависит от числа жильцов частного коттеджа и от оснащенности сантехническими приборами. Понятно, что в доме с несколькими ванными комнатами, стиральной и посудомоечной машиной расход воды будет выше, чем на даче, где имеется только умывальник и душ.
• Оценить состав грунта на участке, а также, такой показатель, как уровень залегания грунтовых вод. Это необходимо, для того чтобы определить возможность и целесообразность сооружения полей фильтрации.
• Определить назначение дома – будет ли в нем семья проживать постоянно или же это дача, используемая для периодического отдыха.
• Определить примерный бюджет на сооружение локальной канализации.

Только после того, как оценка параметров, приведенных выше, будет произведена, можно будет начинать подбор септика.

Подбор в зависимости от производительности

Независимо от того, планируется ли приобретение готового септика или же установка будет строиться самостоятельно, самый важный параметр выбора – это производительность или способность модели переработать объем стоков, образуемых в доме. От того, насколько велик расход воды, зависит объем камер и их количество.

Совет! Согласно СНиП объем камеры должен вмещать количество стоков, образуемых в доме за трое суток.

• Если в доме за сутки образуется не более кубометра стоков, то можно выбирать однокамерный септик.
• Двухкамерные модели нужны там, где в день расходуют от 1 до 10 кубометров воды.
• При расходе, превышающем 10 кубометров, следует выбирать производительные трехкамерные модели.

Так, если подбирается лучший септик для дачи, на которую члены семьи будут приезжать лишь для периодического отдыха, то можно выбрать самый простой и дешевый вариант – накопитель. Такой септик представляет собой резервуар, в котором собираются и накапливаются стоки. По мере заполнения емкости ее нужно будет регулярно очищать при помощи машины ассенизаторов.

Если решается вопрос, какой септик лучше для дачи, на которой семья будет жить постоянно, то вариант с накопителем будет неудобен, так как чистить емкость придется слишком часто, а это накладно. В этом случае, стоит приобрести сооружение переливного типа, в котором стоки не только накапливаются, но и очищаются.

При строительстве загородного коттеджа, вопрос, как выбрать септик для дома, является очень важным. Ведь загородные дома, как правило, оборудуются сантехникой в том же объеме, как и городские квартиры.

Кроме того, в таком доме может быть построен бассейн или сауна. То есть, объем сточных вод будет довольно большой и потребуется установка производительной модели очистного сооружения.

При большом расходе воды оптимальным решением может стать септик с аэрацией. Это очистные сооружения, в которых установлено дополнительное устройство – аэратор. Это оборудование необходимо для создания условий для существования аэробных бактерий, которые эффективно очищают стоки, заметно повышая производительность модели.

Подбор септика в зависимости от типа грунта на участке

Традиционные модели предполагают устройство дополнительной системы очистки – полей фильтрации. Однако условия на участке далеко не всегда позволяют выполнить эту работу.

Дело в том, что глинистые грунты плохо пропускают воду, поэтому фильтроваться очищенные стоки не будут. Кроме того, если грунтовые воды залегают достаточно высоко (выше полутора метров от уровня почвы), построить эффективные поля фильтрации становится очень сложно.

Таким образом, септик с полем фильтрации можно построить только там, где имеется подходящий грунт. Конечно, даже на глинистых грунтах можно сделать почвенную фильтрацию, но для этого потребуется проведение большого объема работ, по изыманию части грунта и замене его смесью щебня и песка.

Естественно, что такие работы приведут к существенному увеличению стоимости сооружения местной канализации. Более рациональным решением при наличии тяжелого грунта на участке станет септик с биофильтром. Эти современные локальные станции проводят все стадии очистки воды, поэтому дополнительной фильтрации на выходе не требуется.

Совет! Септики с биофильтрами следует устанавливать только для тех домов, где предполагается постоянное проживание. Дело в том, что при длительных простоях в работе биоматериал, лишенный поступления питательной среды, может погибнуть.

Укладка дренажных труб

Чтобы создать дренажное поле для септика, можно воспользоваться и другим методом.

Его реализация потребует наличия следующих материалов и инструментов:

• лопаты;
• перфорированных труб диаметров 10-12 мм;
• песка;
• щебенки.

Сначала выбирается подходящий участок, на котором будет установлена дренажная система для септика.

Здесь нужно соблюдать целый ряд условий, которые указаны в соответствующих нормативных документах:

• расстояние от источника воды должно составлять более 30 м;
• расстояние от деревьев должно составлять не менее 3 м;
• максимальная длина поля может находиться в пределах 25 м, а ширина – 1,5 м;
• на участке нужно запретить проезд автотранспорта.

Принцип работы и конструкция поля фильтрации

Когда в частном доме для очистки стоков устанавливается септик, то в придачу к нему желательно собрать на участке поле рассеивания. Эта водоочистная конструкция призвана осуществлять биологическую очистку стоков методом естественной фильтрации через почвенные слои. Септик собирает в себе твёрдую фракцию грязных вод, поступающих в него. Однако полностью очистить осадок он не в состоянии, только примерно наполовину.

Машина ассенизаторской службы заберёт твердую взвесь из ёмкости септика. Сточная вода с остатками отходов попадёт в почву. Поле фильтрации работает на доочистку такой жидкости. В такой комплектации автономная система канализации будет работать оптимально безопасно и экологично.

Поле фильтрации

Фильтром обычно служит слой из песка и гравия. Небольшим и средним по площади участкам подходит подземный способ расположения. Для этого на территории необходимо отвести и оборудовать специальное место:

• вырыть котлован с рядом траншей;
• уложить фильтрационные слои;
• поместить рассеивающую систему трубопровода.

Каждый шаг предполагает свой строго выверенный алгоритм действий. Если система дополнительной фильтрации собрана правильно, на несколько лет о ней можно забыть и пользоваться в своё удовольствие.

Процесс аэрации

В широком смысле аэрацией называют процесс насыщения воздухом или кислородом. Отсюда и происходит данное название: «аэро» в переводе с древнегреческого – «воздух». При аэрации поступающий воздух и содержащийся в нём кислород вступает в тесный контакт с водой. Цели этого бывают самые различные:

• Насыщение воды кислородом, необходимым для жизнедеятельности обитающих в ней живых существ и растений.
• Окисление содержащихся в воде примесей железа («обезжелезивание»).
• Удаление вредных растворённых газообразных примесей – оксида углерода,сероводорода и т.д.

В случае с полями фильтрации, аэрация осуществляется при помощи регулярного вспахивания почвы. Поступающий в грунт воздух способствует развитию микроорганизмов, перерабатывающих органические канализационные остатки.

Типичная схема

Независимо от размеров поля, конструкция состоит из таких частей:

• коллектор (по-другому контрольный или распределительный колодец);
• поле из дрен – перфорированные пластиковые трубы;
• вентиляционные стояки;
• фильтрующая подушка.

Коллектор не обязательно устраивать из бетона, можно найти подходящую пластиковую емкость. Иногда обходятся без распределительного колодца, подключая септик к фильтровальному полю напрямую. Вариант допускается для небольших полей фильтрации.

Обычно элементы канализационной системы размещают на одной прямой линии. Ближе к дому расположен септик, за ним аэрационное поле. Оно занимает довольно значительную площадь. Проектируя автономную канализацию с аэрационным полем, учитывают эту особенность. Под устройство необходимо выделить свободную площадь. Учитывают, что чем больше площадь фильтрационного сооружения, длиннее сеть дрен, тем больший объем может очистить система и качество выше.

Предварительно изучают свойства грунта. Подходит только почва с высокими фильтрующими способностями, другие фильтры, кроме естественного грунтового не используются. Если почва глинистая, вода не уйдет, вся конструкция будет плавать в стоках.

Дренажное поле на глинистом грунте неэффективное. Если глину убирать, чтобы добраться до песка, затраты труда и финансовые очень большие, возможно, готовое очистное сооружение обойдется дешевле.

В.Б. Ерачин, инженер компании «Домашняя канализация»

Инструкция по монтажу ПФ

Кроме перечисленных материалов потребуется инструмент для выемки грунта (лопаты, ведра, тачки). Траншеи, предназначенные под дрены, имеют не такую большую глубину, как котлован для септика, поэтому строительную технику можно не привлекать. Однако несколько пар рабочих рук ускорят процесс.

Земляные работы — устройство траншей

На первом этапе необходимо подготовить место для укладки перфорированных труб. Существует два пути: можно вырыть один большой котлован, и тогда будет удобнее устраивать дренаж и собирать конструкцию из труб, а можно сделать несколько траншей (по числу дрен), что заметно сократит время строительства.

Глубина котлована должна быть такой, чтобы жидкость в трубах не замерзала в холодный сезон, то есть разветвленную систему труб необходимо разместить ниже уровня промерзания грунта. При устройстве канав нужно помнить о небольшом уклоне, позволяющем жидкости перемещаться естественным путем – самотеком. Величина уклона – 1,5-2 см/метр трубы.

Дренажная конструкция обычно состоит из 2-3 или более веток. Это объясняется тем, что длина одной ветки не должна превышать 20 м, а 20 м явно недостаточно для обеспечения фильтрации всего объема воды

При строительстве ПФ придерживаются строгой геометрии. Котлован, как правило, имеет квадратную или прямоугольную форму, а траншеи одинаковы по длине. Предположим, необходима общая длина труб 60 м – можно сделать 4 ветки по 15 м или 6 веток по 10 м. Длина одной дрены – это расстояние от входной трубы (или коллектора) до последнего вентиляционного «грибка».

Нижнюю часть траншей засыпают крупным песком (от 10 см до 1 м), затем на 0,4-0,5 м гравием (щебнем, галькой). Если необходимы водосборные дрены – их располагают в грунте под песком, но не менее чем на расстоянии 1 м выше грунтовых вод.

Один из вариантов устройства поля фильтрации. Единственное, что не имеет значения – состав грунта, которым производится засыпка установленной дренажной системы. Это может быть и песок, оставшийся от «подушки», и грунт, который достали в процессе устройства котлована

Водосборные трубы ведут к накопительному резервуару, находящемуся в противоположной стороне от септика.

Укладка перфорированных труб

На подготовленное основание укладывают дренажные трубы из пластика. Сам процесс достаточно простой, главное – правильно выбрать трубы.

Можно купить готовые – гладкие или гофрированные, с перфорацией и текстильным слоем, а можно взять обыкновенные канализационные и просверлить в них отверстия дрелью. Рекомендуемый диаметр дрен – 100-110 мм.

Гофрированная труба с перфорацией и фильтром из геотекстиля. Материал изготовления – ПНД, диаметр – 110 мм, глубина заложения – максимум 5 м. Продается в бухтах, стоимость погонного метра – 140-160 руб.

Вместе с трубами необходимо приобрести и комплект фитингов для соединения разных элементов. Потребуются уголки и тройники.

Как грамотно наладить вентиляцию

Вентиляционная система необходима, чтобы внутрь труб попадал кислород, без которого аэробные бактерии теряют свою жизнеспособность. Для вентиляционных стояков можно использовать обычные серые канализационные трубы, прикрыв их сверху крышками, чтобы защитить от попадания мусора.

Если дрены не длиннее 4 метров, вентиляционные трубы устанавливают в конце веток. Более длинные трубы оснащают 2-4 стояками-«грибками», которые врезывают в дрены с помощью тройников

Минимальная высота труб вентиляции над грунтом – 0,5 м. Обычно их стараются делать более аккуратными или декорируют, чтобы сохранить эстетическую привлекательность садового ландшафта.

Обратная засыпка и дальнейшее обслуживание

После укладки перфорированных труб необходимо произвести засыпку. С боков и сверху каждая ветка засыпается щебнем (верхний слой – примерно 50 мм), затем укрывается слоем геотекстиля и финишным толстым слоем грунта. Геотекстиль используют для того, чтобы предотвратить заиливание труб. Землю над дренами необходимо утрамбовать, но так, чтобы не повредить трубы.

Поле фильтрации включается в работу вместе с септиком. Специальных действий по обслуживанию дрен не предусмотрено. Считается, что ПФ функционирует безотказно на протяжении 6-7 лет, после чего необходимо разобрать конструкцию и заменить гравийный фильтр. Чтобы увеличить срок службы фильтра, геотекстиль укладывают и под слой гравия (щебня).

Поле фильтрации

Если грунт на участке имеет очень низкую поглощающую способность (глина, лесс,), то для очистки стоков устраивают поле фильтрации. Этот вариант очистных сооружений также удобно применять в любых грунтах при высоком уровне грунтовых вод.

Схема очистки сточных вод на поле фильтрации

Стоки из септика, также как на поле поглощения, поступают через распределительный колодец в трубы дренажной системы — распределительные дрены. Из распределительных дрен стоки попадают в слой грунта — песчаный фильтр, просачиваются через него и поступают, через трубы собирающего дренажа, в накопительный колодец.

Из накопительного колодца очишенные стоки самотеком — если позволяет рельеф, либо с помощью насоса, сбрасываются в водоотводную канаву на поверхности.

Процессы очистки стоков на поле фильтрации происходят в слое песчаного фильтра, аналогично тому, как это происходит на поле поглощения.

Устройство дренажа на поле фильтрации

Требования к устройству распределительного дренажа на поле фильтрации такие же, как и для поля поглощения — смотри выше.

Трубы распределительного и собирающего дренажа можно разместить в одном общем котловане, как показано на рисунке. А можно в отдельных траншеях — сверху распределительная дрена, снизу — собирающая.

При высоком уровне грунтовых вод в любых грунтах котлован или траншею герметизируют —  выстилают пленкой, которая предотвращает попадание стоков в подземные воды. На затапливаемых участках устраивают фильтрующий дренаж в насыпи.
