Фазоопределитель своими руками
Как сделать индикаторную отвертку своими руками, чтобы использовать ее для исследования электрооборудования.
Сделать ее можно используя простую электрическую схему. Собранный тестер позволит определить наличие напряжение в розетке, патроне и других электрических приборах.
Для сборки схемы необходимо взять резистор 2.5 МОм, резистор 100 Ом, транзистор, подойдет, КТ-312, светодиод и источник напряжения 3.5 вольта (батарейки). При сборке пробника учитывают, что база транзистора расположена справа, эмиттер слева, а коллектор в центре.
К коллектору транзистора припаивают минус светодиода. К плюсу диода припаивается резистор номиналом 100 Ом. К эмиттеру КТ-312 припаивается минус источника питания. К выводу резистора на 100 Ом припаивается положительный вывод с источника питания. К базе транзистора припаивается резистор на 2.5 Мом, он будет исполнять роль щупа.
Проверку самодельным тестером выполняют по известному алгоритму. Вместо контактной площадки палец прикладывают на плюс или минус источника питания. Свободный вывод резистора прикладывают к клемме выключателя, контакту патрона, помещают поочередно в отверстия розетки.
При попадании на контакт под напряжением светодиод будет загораться, ничего не произойдет, если контакт резистора попадет на нуль.
Отличия и функциональность
Первое на что хотелось бы обратить внимание – это на жало отвертки. Большинство из моделей не рассчитаны на полноценную работу по закручиванию и откручиванию винтов
Это их дополнительная возможность. Так что для таких работ всегда применяйте обычные отвертки с закаленными жалами или соответствующие биты, а не индикаторные варианты.
Самая полезная функция данной модели – это свечение светодиода при одновременном касании руками жала и контакта на противоположном конце.
Фактически это индикатор проверки целостности цепи. Как его можно использовать в быту будет рассмотрено ниже.
Еще этой отверткой можно:
отыскивать скрытую проводку, если она не глубоко заложена слоем штукатурки
Будьте внимательны, если индикатор будет фонить по всей стене, возможно у вас где-то утечка и замыкание.
узнать под напряжением провод или нет, не снимая при этом с него изоляцию
ну и конечно со своей прямой обязанностью – определение фазы, отвертка справляется хорошо
Сводная таблица технических характеристик сканеров проводки
Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.
Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.
Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.
| Марка детектора скрытой проводки | BOн3 SCH GMS 120 Professional | MASTECH MS6906 | UNI-T UT387B | Дятел Е121 | Детектор скрытой проводки Floureon | Skil detector 550 | ADA Wall Scanner 80 |
| Масса, кг | 0,27 | 0,25 | 0,195 | 0,12 | |||
| Обнаруживает материалы | Дерево, металл, проводка | Дерево, металл, проводка | Дерево, металл, проводка | Дерево, металл, проводка | Металл, проводка | Дерево, металл, проводка | |
| Калибровка | Авто | Ручная | Авто | Ручная | Авто | Авто | |
| Глубина поиска металла, см | 12 | 3-5 | 8 | 7,6 | 8,0 | 8,0 | |
| Глубина поиска проводки, см | 5 | До 7,5 | 8 | 7,6 | 5,0 | 5,0 | |
| Глубина поиска цв. металла, см | 8 | 8 | 7,6 | 6,0 | 6,0 | ||
| Глубина поиска дерева, см | 3,8 | 3-5 | 2 | 3,8 | 2,0 | ||
| Макс. глубина поиска, см | 12 | ||||||
| Питание | Батарея 9 В | Батарея 9 В | Батарея 9 В | Батарея 9 В | Батарея 9 В | Батарея 9 В | Батарея 9 В |
Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.
Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.
Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.
Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.
К ним относятся:
- сильные магнитные и электрические поля;
- наличие посторонних металлических предметов разных размеров;
- влажность стены и ее токопроводящие свойства;
- проложенные поблизости другие скрытые провода;
- наводки напряжения;
- другие случайные явления.
Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.
Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.
Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.
В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.
Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.
Индикаторная отвертка с функцией обнаружения скрытой проводки
Термин «прозвонка» в статье уже использовался. Это одна из функций, которую может иметь инструмент. Такие устройства светодиодные, для питания применяется батарейка. Именно потому, что для индикаторной отвертки с прозвонкой необходим аккумулятор, многие отдают предпочтение простым вариантам, которые, по сути, являются вечными.
С помощью индикаторной отвертки можно найти скрытую проводку.
В основе прибора с прозвонкой могут лежать схемы:
- с полевым транзистором;
- с биполярным составным транзистором.
Коэффициент управления обоих видов элемента довольно высокий. Даже цепи с большим сопротивлением, заключенные между контактами отвертки, отпирают транзистор, и светодиод срабатывает – загорается. Подобное происходит и при попадании жала в электромагнитное поле.
Если оборванный провод подключен к фазе, то при проведении жала вдоль места его размещения и при удержании рукой верхней части отвертки лампочка будет светиться. После обрыва свечение исчезнет.
Обратите внимание! При пользовании индикатором напряжения как прозвонкой необходимо, чтобы параллельно фазе находился ноль, а конец проверяемого провода имел нагрузку. Такое устройство как детектор, определит местонахождение скрытой проводки более точно
Такое устройство как детектор, определит местонахождение скрытой проводки более точно.
При ведении индикатора вдоль кабеля под штукатуркой светодиод тоже будет светиться. При этом обязательно следует обеспечить контакт с верхней точкой. Если отвертку сместить на 2-3 см относительно провода, она погаснет.
Функция определения обрыва цепи, в том числе и под штукатуркой, присуща только индикаторным отверткам – мультиметром подобные операции выполнить нельзя.
Проверка работы
Для того чтобы точно определять местонахождение скрытых проводов, стоит сначала научиться пользоваться индикатором. Для этого нужно попробовать работать с ним на открытых проводах, трубах, других элементах. Это поможет вам понять, когда и на какие предметы прибор подает сигнал.
Перед тем как совершить покупку, следует протестировать индикатор в магазине. Для этого подойдет любой включенный электроприбор. Можно использовать для теста его провод. Испытывать устройство нужно на разном расстоянии. Провод можно прикрыть доской, каким-нибудь пластиковым предметом. Если обнаружение прошло успешно, то понравившийся индикатор можно смело покупать.
Детектор скрытой проводки
Наличие плана электросетей нужно, чтобы:
- не повредить электропроводку при навешивании стенных светильников, прикреплении картины, забивке дюбелей, предназначенных для крепления подвесной мебели (например, полок);
- правильно организовать перепланировку интерьера, например, переместить перегородку или дверной проём;
- рационально разместить мебель;
- безопасно выполнить ремонт;
- не получить электротравму при сверлении отверстия или забивке гвоздя;
- быстро определить место нарушения проводки.
Существуют устройства, предназначенные для обнаружения линий действующей проводки, и устройства, способные найти место нарушения без вскрытия штукатурного покрытия.
По принципу работы детекторные устройства бывают:
- электростатические (выявляют находящиеся под напряжением провода, по которым не пропускается ток);
- электромагнитные;
- металлодетекторы;
- комбинированные.
Детекторы (ИСП – индикаторы скрытой проводки) различаются по мощности, а также по наличию дополнительных функций. В быту редко возникает необходимость в чувствительных устройствах, которыми пользуются профессиональные электрики, и которые, к тому же, дороги. Хватит бытовых приборов с малым количеством функций, меньшей ценой.
Электростатические индикаторы отличаются простотой эксплуатации, бюджетностью, легко выявляют место разрыва кабеля в стене. Минусы – чувствительность прибора к наведённым помехам электромагнитной природы. Включённые в сеть компьютеры, микроволновки, роутеры, телевизоры сбивают работу электростатических аппаратов. Невозможно «прощупывать» статику, если стеновые конструкции армированы, или штукатурка набралась влаги.
Детекторы с электромагнитным принципом действия «обращают внимание» только на провода с текущим током. Недорогие ИСП менее чувствительны, способны «видеть» провода под нагрузкой не менее 1.5 кВт
То есть, если провода обеспечивают током люстры или иные светильники, таким аппаратом место проводки не выявить. Достоинство устройств — способность выявить расположение электрического кабеля с миллиметровой точностью.
Металлодетекторы одинаково «видят» цветные и чёрные металлы, поэтому сигнализируют о наличии скрытой арматуры, труб, гвоздей или кабелей. Поэтому такие ИСП редко используют в чистом виде, когда отыскивают местонахождение проводов.
Чаще детекторы металла применяют в качестве вспомогательной аппаратуры, если нужно подтвердить полученные иными датчиками неустойчивые слабые сигналы. Однако, если достоверно известно, что в стене нет иных метизов, можно использовать для поиска и эти индикаторы.
самодельный металлодетектор для поиска проводки
Дорогостоящие комбинированные детекторы рассчитаны на одновременное применение нескольких методов, поэтому результативнее других. Профессиональным электромонтажникам пригождаются и дополнительные функции, которыми оснащены комбинированные ИСП. Электропроводка пролегает под штукатуркой близко к поверхности, поэтому в быту часто хватает дешёвых статистических устройств для поиска проводов.
Простейшие бытовые устройства отличаются «простейшей» ценой, начинающейся с 5 долларов. Устройство имеет один датчик и звуковой, либо световой индикатор. Глубина их действия невелика, а степень чувствительности редко поддаётся настройке.
Приборы, которые в народе называются профессиональными, отличаются многофункциональностью и чувствительностью. Некоторые модели могут с точностью до 5 мм регистрировать электрокабели, лежащие на глубине 150 мм. Цена достигает 500-600 долларов.
Из бытовых детекторов популярны:
- Eltes Дятел Е121 («видит» провода, находящиеся под напряжением (!), скрытые слоем штукатурки толщиной до 2 см).
- Bosch Truvo (с индикатором-светофором, меняющим цвет с зелёного через жёлтый на красный, указывая металл, мигающим над проводами под напряжением, горящим ровно над метизами). «Видит» металл, заглублённый до 70 мм, провода, прикрытые штукатуркой слоем 5 см.
- Китайские индикаторные отвёртки.
Индикатор-пробник IEK
Этот индикатор еще более экономичный по сравнению со всеми предыдущими. Корпус выполнен наподобие отвертки. Имеется переключатель чувствительности и доп. металлический контакт на боковой поверхности. Два светодиода: красный — для проверки наличия напряжения от 70 до 220В контактным способом (при этом не нужно прикасаться пальцем к металлической контактной пластине сбоку) и зеленый — для бесконтактных замеров.
Основной недостаток — очень большая чувствительность на всех режимах работы. Иногда может фонить буквально за метр до проводки. Некоторые «кулибины» сами дорабатывают пробник, путем заклейки скотчем металлической контактной пластины и оборачиванием фольги верхней части прибора.
Сводная таблица технических характеристик сканеров проводки
Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.
Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.
Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.
| Марка детектора скрытой проводки | BOн3 SCH GMS 120 Professional | MASTECH MS6906 | UNI-T UT387B | Дятел Е121 | Детектор скрытой проводки Floureon | Skil detector 550 | ADA Wall Scanner 80 |
| Масса, кг | 0,27 | 0,25 | 0,195 | 0,12 | |||
| Обнаруживает материалы | Дерево, металл, проводка | Дерево, металл, проводка | Дерево, металл, проводка | Дерево, металл, проводка | Металл, проводка | Дерево, металл, проводка | |
| Калибровка | Авто | Ручная | Авто | Ручная | Авто | Авто | |
| Глубина поиска металла, см | 12 | 3-5 | 8 | 7,6 | 8,0 | 8,0 | |
| Глубина поиска проводки, см | 5 | До 7,5 | 8 | 7,6 | 5,0 | 5,0 | |
| Глубина поиска цв. металла, см | 8 | 8 | 7,6 | 6,0 | 6,0 | ||
| Глубина поиска дерева, см | 3,8 | 3-5 | 2 | 3,8 | 2,0 | ||
| Макс. глубина поиска, см | 12 | ||||||
| Питание | Батарея 9 В | Батарея 9 В | Батарея 9 В | Батарея 9 В | Батарея 9 В | Батарея 9 В | Батарея 9 В |
Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.
Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.
Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.
Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.
К ним относятся:
- сильные магнитные и электрические поля;
- наличие посторонних металлических предметов разных размеров;
- влажность стены и ее токопроводящие свойства;
- проложенные поблизости другие скрытые провода;
- наводки напряжения;
- другие случайные явления.
Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.
Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.
Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.
В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.
Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.
Виды приборов для обнаружения проводки
Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.
Есть устройства, которые могут найти металлические трубы (и не только)
Трассоискатели
Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.
Трассоискатель — отличные прибор для поиска скрытой проводки
Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

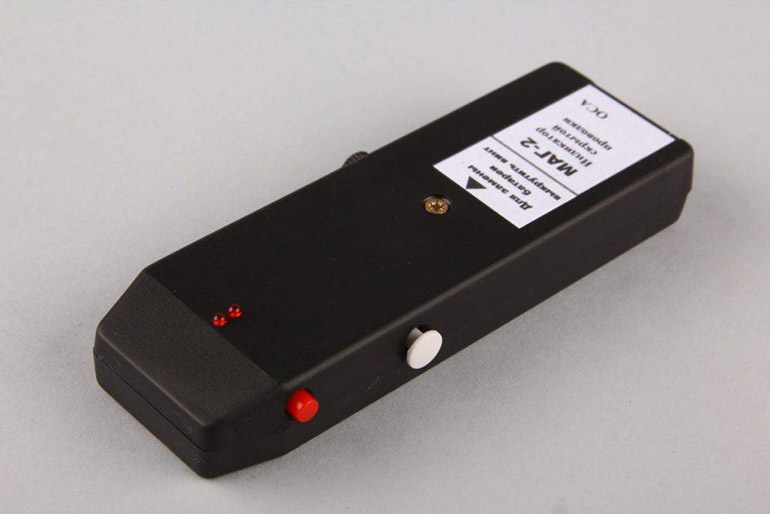

Детектор проводки
Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.
Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)
Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно
При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще
Портативный металлодетектор
Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.
Один из металлоискателей скрытой проводки Bosch 120
Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

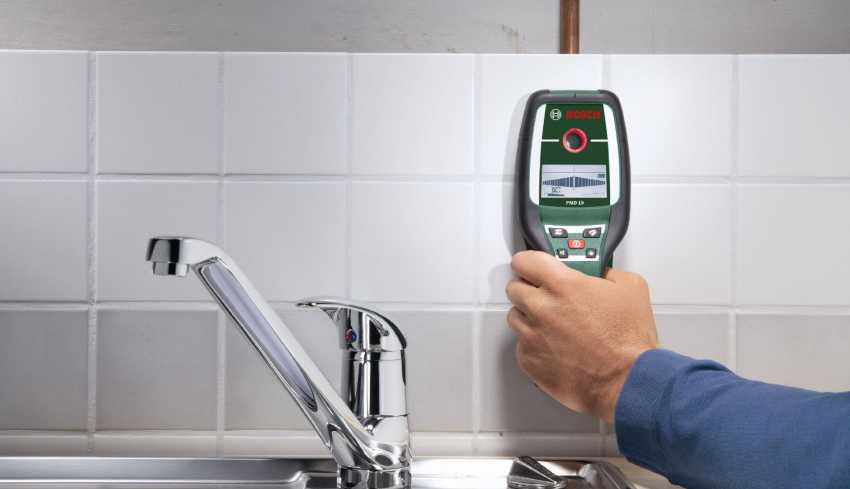

Универсальные (многофункциональные) приборы
Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.
Универсальные приборы — хорошо все находят, но стоимость высокая
Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.
Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные
Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности
Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.
Основные виды
Оборудование разделяют на категории в зависимости от принципа работы:
- электростатические или электромагнитные, определяющие положение провода по электромагнитному полю;
- ультразвуковые, оснащенные генератором сигналов (эхолотом) для сканирования материала стены;
- емкостные, определяющие металлические предметы по изменению диэлектрической проницаемости;
- универсальные или комбинированные, способные найти деревянные детали в бетонных стенах.
Электрические
Приборы отличаются простотой конструкции и низкой себестоимостью, в основу положен принцип улавливания электростатического поля, позволяют найти кабели, расположенные на небольшой глубине. Ряд моделей рассчитан на определение пустот в перегородках или деревянного каркаса.
Оборудование воспринимает за жилы электропроводки гвозди или стальную арматуру в железобетоне. Тестеры не рассчитаны на обнаружение обесточенной проводки (при отсутствии тока нет электростатического поля), линий, расположенных в стальных коробах или под влажной штукатуркой.
Электромагнитные
Аппараты реагируют на генерируемое находящимися под напряжением металлическими жилами электромагнитное излучение. Усовершенствованные модели позволяют показать направление монтажа кабелей. Для генерации электромагнитного поля необходимо подключить к сети нагрузку, при малой силе тока в цепи чувствительности оборудования не хватает для поиска проводов. При увлажнении штукатурки выяснить положение кабелей сложнее.
Металлодетекторы
Искатель оснащен катушкой с источником питания, способен обнаруживать металлические предметы, расположенные в стенах из любых материалов. Прибор реагирует не только на жилы проводки, но и на арматуру или гвозди. Для поиска не требуется включение напряжения или подсоединение нагрузки к сети. Оборудование отличается повышенной сложностью и стоит дороже, чем электрические или электромагнитные детекторы.
Ультразвуковые
Приборы оснащены ультразвуковым излучателем, в принцип работы положена зависимость скорости звука от характеристик среды. Оборудование позволяет находить проводку, расположенную в толще стены из бетона или дерева. Для замеров в конструкции имеется микропроцессор. Аппарат отличается повышенной точностью, но используется редко из-за цены и сложности настройки.
Емкостные
Оборудование отслеживает изменение величины заряда при приближении чувствительного элемента к металлу. Из-за разницы диэлектрической проницаемости 2 смежных сред происходит искажение сигнала, фиксируемое электроникой. Для поддержания работоспособности прибора внутри установлен элемент питания. Изделия отличаются простотой и невысокой себестоимостью, но обладают низкой чувствительностью. На точность влияют помехи от расположенной в стене арматуры, приборы подходят для бытового применения.
Комбинированные
Модели отличаются наличием дополнительных режимов работы, способны определять черные или цветные металлы, реагируют на расположенные в стенах деревянные бруски. Приборы отличаются повышенной ценой, но позволяют точно найти провода в перегородках из любых материалов. Обладают хорошей чувствительностью, лучшие модели способны зафиксировать металл на глубинах до 150 мм.
Как правильно выбрать
Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.
Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.
Важную роль играет и тип оповещения. Бывает их три:
- звуки;
- световой сигнал;
- отображение информации на экране.
Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.
Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.
Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.
Виды детекторов, их особенности
Сейчас производятся детекторы скрытой проводки, конструкция которых влияет на способ определения проводки, а также влияет на условия для обнаружения.
Один из видов данного прибора – электростатические индикаторы.
Для обнаружения проводки в них используются датчики, чувствительные к электростатическому полю.
Они являются одними из самых дешевых, хотя точность обнаружения у них очень хорошая – до 1 см от оси провода, то есть он способен практически точно обнаружить провод.
Глубина залегания провода, который способен обнаружить электростатический детектор достигает 60 мм, что тоже вполне неплохо.
Однако он может обнаружить провода только те, на которые подается напряжение, что является одним из его недостатков.
К тому же данный прибор не будет работать в случае, если стена влажная, или она покрыта металлом. Но в целом, для нахождения проводки в квартире он вполне подойдет.
Второй вид детекторов – электромагнитные.
В них датчики реагируют на электромагнитное поле.
Они тоже достаточно точный и обнаруживает проводку даже на большой глубине залегания.
Ему не «страшны» сырые стены и их металлическое покрытие. Но они тоже могут обнаруживать проводку только ту, что запитана.
При этом для его работы нужно, чтобы провода были нагружены, поэтому для обнаружения проводки следует к ней подключить потребитель мощностью не менее 1 кВт.
И третий вид.
Ничто иное, как обычные металлоискатели, но только очень компактные.
Конструктивно он отличается от двух предыдущих.
В первых двух используются датчики, реагирующие на поле, которое создает вокруг себя электрический ток, проходящий по проводке.
Металлоискатель же состоит из катушки, которая создает вокруг себя электромагнитное поле.
Если в это поле попадет какой-либо металлический предмет – это произведет к изменению поля прибора, на что он и среагирует.
Детекторы-металлоискатели способны обнаружить металл, скрытый в стене. Причем некоторые высокотехнологичные приборы способны определить какой металл он обнаружил – черный или цветной, выявить изменения среды внутри стены (пустоты) даже указать скрытые деревянные или пластиковые элементы.
Одним из его основных недостатков является то, что на напряжение в проводке он не отреагирует, то есть, он покажет, что внутри есть металл, но является ли он проводкой и проходит ли по нему напряжение — нет.
Каждый из этих видов имеет свои недостатки, и чтобы их устранить, производители все чаще производят комбинированные приборы, включающие все способы обнаружения.
Они и являются сейчас самыми распространенными.
Скрытая проводка в деревянном доме своими руками, пошаговая инструкция
