Усилитель для наушников своими руками: схема, пошаговая инструкция

На транзисторах

Такая схема выглядит просто, но в эксплуатации, по заверению специалистов, она весьма привередливая — все зависит от основных параметров выбранных вами резисторов и конденсаторов. Размеры ее тоже громоздкие — как правило, все радиолюбители используют простую двухкаскадную конструкцию на двух транзисторах. Часто используемые — это КТ 315 или им подобные, из таких устройств можно делать все, что угодно, и усилитель звука для наушников, в том числе.

Недостатки:

• необходима подборка точного напряжения питания для коллектора, базы и эмиттера:
• к базе должны подходить два типа напряжений: отрицательное и положительное по отдельным линиям с установкой сопротивления;
• для обеспечения номинального напряжения нужно специально подбирать резисторы.

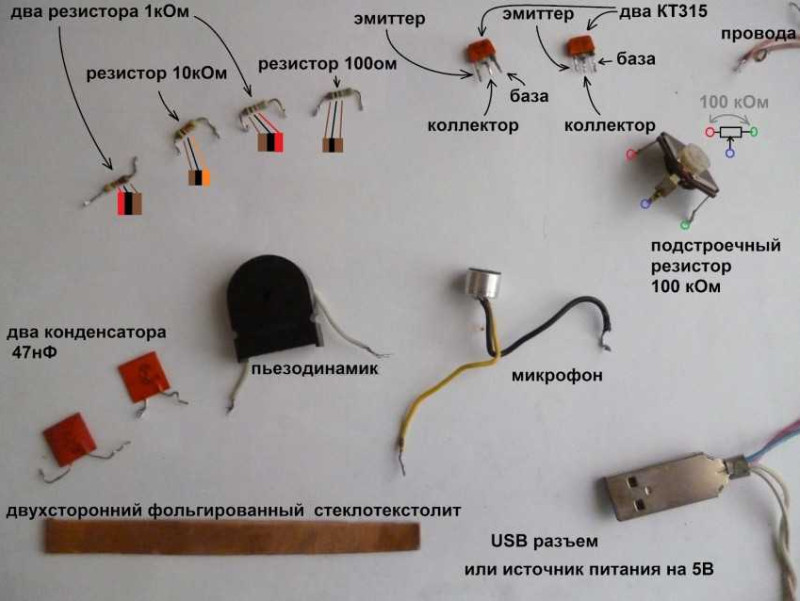

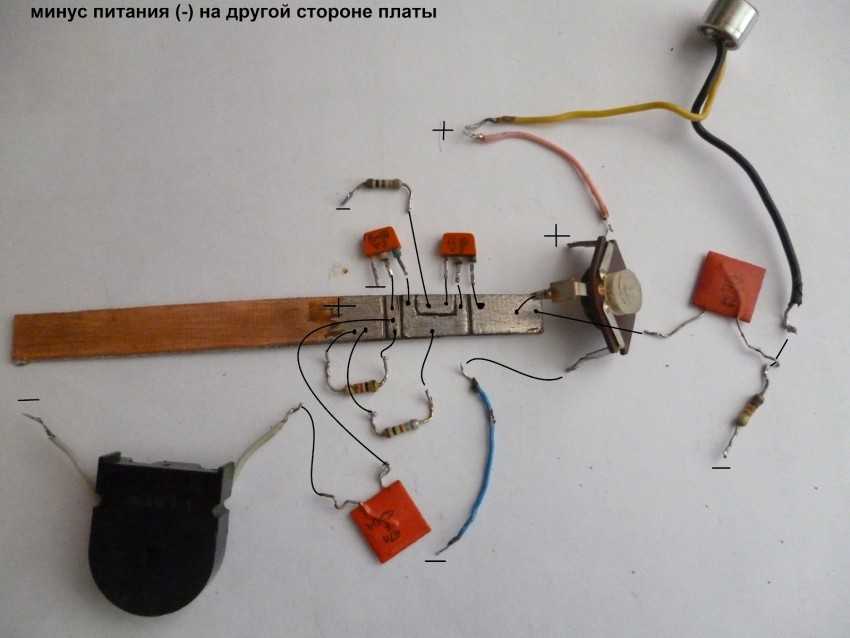

Двухкаскадная конструкция на двух транзисторах

Подключаем электрогитару без комбика

1. Подсоедините звуковую карту к компьютеру. Для правильной установки, скачайте необходимые драйверы и установите. Подключите гитару к одному из входов звуковой карты.
2. Запустите ваш DAW. Нужно подключить звуковую карту в настройках звука. Как правило, если драйверы установлены корректно, аудиоинтерфейс сам определится, просто выберите его из списка.
3. Установите скачанные плагины усилителя и кабинета. Для этого, чаще всего, их файлы нужно поместить в определенную папку внутри места расположения вашей DAW, которая предназначена для сторонних VST плагинов. После успешной интеграции, найдите нужный плагин из списка и запустите.
4. Отстройте уровень громкости гитары на аудиоинтерфейсе так, чтобы не было перегрузки сигнала. Затем приступайте к настройкам звука внутри плагина усилителя. Тут уже всё на ваш вкус – громкость, уровень эффекта дисторшн, регулировка эквалайзера.

Вот и всё, вы обошлись без комбоусилителя. Такая схема подключения очень полезна, если вы собираетесь, помимо тренировки, еще и записывать свои гитарные риффы. Для достойного звучания через компьютер вам все равно придется потратить некоторую сумму денег, к примеру на аудиоинтерфейс. Но эти вложения с лихвой окупятся разнообразием плагинов, обработок и функцией записи, которые даст DAW.

Критерии выбора усилителя

Размер

Габариты устройства говорят о его мощности, которая зависит от выходного напряжения, максимальной выходной мощности и сопротивления.

Полноразмерные наушники вряд ли могут быть достойно прокачаны усиливающим устройством малых габаритов. Соотношение чувствительности наушников с итоговым уровнем громкости определяет их выход:

1. от 1 до 2 В;
2. 5 В.

Внутренне сопротивление наушников должно соответствовать параметрам усилителя, в противном случае будет происходить перегрузка выходного каскада и рост искажений как нелинейных, так и линейных.

Классы усилителей

Всего различают три класса усиливающих устройств:

• А;
• В;
• АВ.

«А» — усиливающие аппараты лучшего качества и значения, без искажений и максимальной линейностью. Отрицательной стороной класса являются перегрев и низкий КПД. В оконечном каскаде ток покоя составляет несколько ампер.
«В» — устройства работают на полупериоде, половина волны «гасится», но КПД при этом составляет более 50%.
«АВ» — промежуточный класс между двумя вышеуказанными, характерной особенностью является снижение искажений путём смещения в начале сигнала. Максимальное значение тока покоя — до 150 мА.

Тип

Весь многочисленный ряд усиливающих устройств для наушников разделяют на 2 типа:

1. стационарные;
2. портативные – для улучшения качества воспроизведения через телефон, без приобретения самостоятельного устройства — плеера.

Денежный вопрос

Начну с самого, пожалуй, пикантного вопроса — цены. Спора нет, приличный ламповый усилитель менее чем за 20 тысяч рублей — это действительно совсем не дорого. Однако поиском в интернете умеют пользоваться все, и не секрет, что в России продукция компании Schiit стоит существенно дороже, чем у себя на родине в солнечной Калифорнии.

Можно, конечно, тыкать пальцем в дистрибьюторов, кричать, что рвачи, но для начала советую поинтересоваться, насколько дорожают по пути сюда другие виды товаров, мелкосерийно (это важно!) производимые в США и пользующиеся у нас достаточно ограниченным спросом. Я вот, например, настолько хорошо знаю систему продаж пафосных компонентов для горных велосипедов, что желание тыкать пальцем, обвинять продавцов, экономику или политиков давно пропало

Если есть непреодолимое желание покупать по тамошним ценам — welcome, способы и сопутствующие им сложности хорошо известны. В остальных случаях данностью является ценообразование на нашем рынке, и текущие цены на аппаратуру Schiit — далеко не самое ужасное его проявление.

На лампах или на транзисторах?

Особого упоминания достойны ламповые усилители. Сегодня лампа редко используется в усилителях, т.к. не экономична по сравнению с транзистором, требуя большого расхода энергии, а также не позволяет сделать усилитель компактным и «холодным». Тем не менее, ламповые усилители очень музыкальны и не сдают позиции в аудиосистемах, которыми пользуются ценители качественного звука.

Laconic LunchBox 6 Pro

Laconic Night Blues mini

Один из самых бюджетных и компактных усилителей – Laconic LunchBox 6 Pro, предназначенный в основном для работы с высокоомными наушниками. Обычно транзистор способен пропустить через себя большой уровень тока, но ограничен по уровню напряжения, в то время как лампа, наоборот, может работать с высоким напряжением, но ток достаточно мал. По этой причине связка из высоокоомных наушников и лампового усилителя наиболее оптимальна. Для низкоомных наушников делают более сложные ламповые усилители, где усилительный каскад работает с высоким напряжением, которое, в свою очередь, подается на понижающий трансформатор. После этого на выходе получается низкое напряжение и хороший запас по уровню тока, достаточного для работы с низкоомными наушниками. Ярким примером такого устройства может служить модель Laconic Night Blues mini.

Загадки для взрослых — с подвохом: лучшая подборка

Загадки с подвохом прекрасный способ повеселиться. Правда помните, что подобный тип загадок для взрослых часто имеет слегка пошлый уклон, а потому выбирать их для развлечения нужно только в том случае, если планируется встреча близких друзей.

Загадки для взрослых — с подвохом:

1. Самый известный полупроводник. (Ответ — Сусанин.)
2. Что нужно сделать, если вы сели в машину, а ноги до педалей не достают? (Ответ — можно попробовать пересесть на водительское место.)
3. А что нужно сделать, если вы сели на водительское кресло, а ноги до педалей по-прежнему не достают? (Ответ — надо для начала повернуться лицом к рулю.)
4. Что нужно делать, когда увидишь зеленого человечка? (Ответ — быстро переходить улицу, пока горит зеленый цвет светофора.)
5. Может ли страус назвать себя птицей? (Ответ — мог бы, если бы умел разговаривать.)
6. Вы сидите в самолете, перед вами находится лошадь, сзади автомобиль. Где вы находитесь? (Ответ — в парке отдыха, на каруселях.)
7. В каком случае шесть детей, две собаки, четверо взрослых, забравшись под один зонтик, не намокнут? (Ответ — все очень просто, если на улице не будет дождика.
8. Имя первой женщины в мире, идеально освоившей летательный аппарат. (Ответ — Баба Яга.)
9. Эти три телезвезды хорошо известны каждому из нас. Блондина зовут Степан, шатена зовут Филипп. А как зовут лысого? (Ответ — всем известный Хрюша.)
10. В корзине имеется 5 грибов. Как разделить грибы между пятью грибниками, чтобы каждому досталось поровну, и один гриб остался бы в корзине? (Ответ — 4 грибника получат по одному грибу, а пятый получит корзину с одним грибом.)
11. Два мальчика играли в шашки. Каждый из них сыграл пять партий, и каждый выиграл такое же количество игр. Как такое могло произойти? (Ответ — просто они играли с разными противниками.)

Мальчик заплатил за бутылку с пробкой 11 рублей. Бутылка стоит на 10 рублей больше, чем пробка. Сколько стоит пробка?

(Ответ: 50 копеек)

***

Загадка

По чему ходят часто, а ездят редко?

(Ответ: По лестнице)

***

Загадка

Идет то в гору, то с горы, но остается на месте.

(Ответ: Дорога)

***

Загадка

Летели галки, сели на палки. Сядут по одной — галка лишняя, сядут по две — палка лишняя. Сколько было палок и сколько было галок?

(Ответ: 3 палки, 4 галки)

***

Загадка

Где встречается такое, что конь через коня перепрыгивает?

(Ответ: В шахматах)

***

Загадка

Два пятиклассника Петя и Алёнка идут со школы и разговаривают.
— Когда послезавтра станет вчера, — сказал один из них, — то сегодня будет так же далеко от воскресенья, как и тот день, который был сегодня, когда позавчера было завтра. В какой день недели они разговаривали?

(Ответ: Воскресенье)

***

Загадка

Какой пробкой нельзя заткнуть ни одну бутылку?

(Ответ: Дорожной)

***

Загадка

Они бывают металлические и жидкие. О чем речь?

(Ответ: Гвозди)

***

Загадка

У кого за носом пятка?

(Ответ: Обувь)

***

Загадка

В автобусе ехали 20 человек. На первой остановке вышли 2 и вошли 3 человека, на следующей — 1 вышел и 4 вошли, на следующей — 5 вышли и 2 вошли, на следующей — 2 вышли и 1 вошел, на следующей — 9 вышли и никто не вошёл, на следующей — ещё 2 вышли. Вопрос: сколько было остановок?

(Ответ: 6)

***

Загадка

На столе лежит 100 листов бумаги.
За каждые 10 секунд можно посчитать 10 листов.
Сколько секунд понадобится, чтобы посчитать 80 листов?

(Ответ: 20)

***

Загадка

Марина мечтала о шоколадке, но ей на покупку не хватало 10 рублей. Вася тоже мечтал о шоколадке, но ему не доставало всего 1 рубля. Дети решили купить хотя бы одну шоколадку на двоих, но им все равно не хватило 1 рубля. Какова стоимость шоколадки?

(Ответ: Стоимость — 10 рублей. У Марины нет денег вообще.)

***

Загадка

Что можно взять в левую руку, но нельзя в правую?

(Ответ: Локоть правой руки)

***

Загадка

За столом сидят ковбой, джентльмен и йог. Сколько ног стоит на полу?

(Ответ: 1 нога (ковбой кладет ноги на стол, джентльмен кладет ногу на ногу,а йог медитирует)

***

Загадка

С какой птицы нужно ощипать перья, чтобы получились сразу утро, день, вечер и ночь?

(Ответ: С утки (сутки)

***

3. Стационарные источники звука

Стационарным источником звука у большинства из нас выступает компьютер. Хорошо, если с дискретной звуковой картой. Но прослушивание музыки в домашних условиях может выйти на новый уровень, если источником сделать специальный плеер+ЦАП. На самом деле решений несколько:

• Стационарный проигрыватель со встроенным высококлассным ЦАПом;
• Плеер и отдельно ЦАП;
• Компьютер и ЦАП.

Под стационарным проигрывателем тут я подразумеваю и сетевые плееры, которые могут воспроизводить музыку с флешек, внешних HDD, по Wi-Fi, с телефона (обрабатывая сигнал при этом самостоятельно), и CD\DVD-проигрыватели. Проще всего купить качественный внешний ЦАП и слушать музыку с компьютера через него. Все крупные производители аудио-техники имеют в своём арсенале такие девайсы на любой вкус и кошелёк.

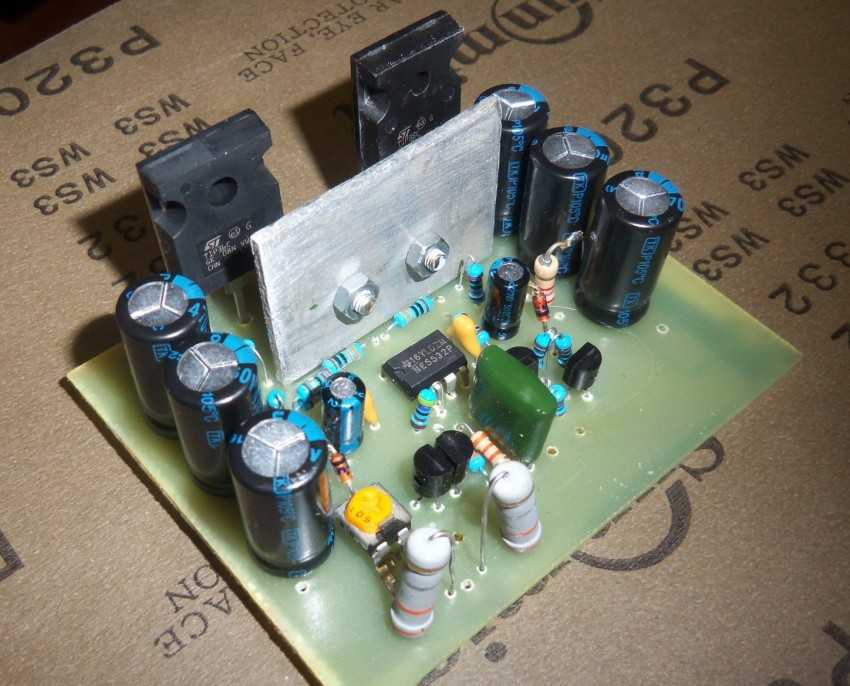

Особенности создания стерео систем

Конструкции такого типа сложны для создания своими руками. Их регулировка и отладка требуется дополнительного измерительного оборудования, которое имеется далеко не у всех радиолюбителей.

• Однако схожий по свойствам усилитель можно собрать по схеме класса «А», где входной и выходной сигналы повторяют друг друга, а мощность звука достигает 15 Ватт.
• Основой для такого устройства станут транзисторы КТ803, КТ 805 и КТ 819.

Стоит учитывать, что схема отличается большим энергопотреблением, и при отсутствии сигнала транзисторы нагреваются. Поэтому их устанавливают на транзисторы.

• В качестве альтернативы можно добавить в цепь кулер, используемый для охлаждения компьютеров.
• Чтобы получить стерео систему, нужно создать две схемы, соответствующие правому и левому каналу.

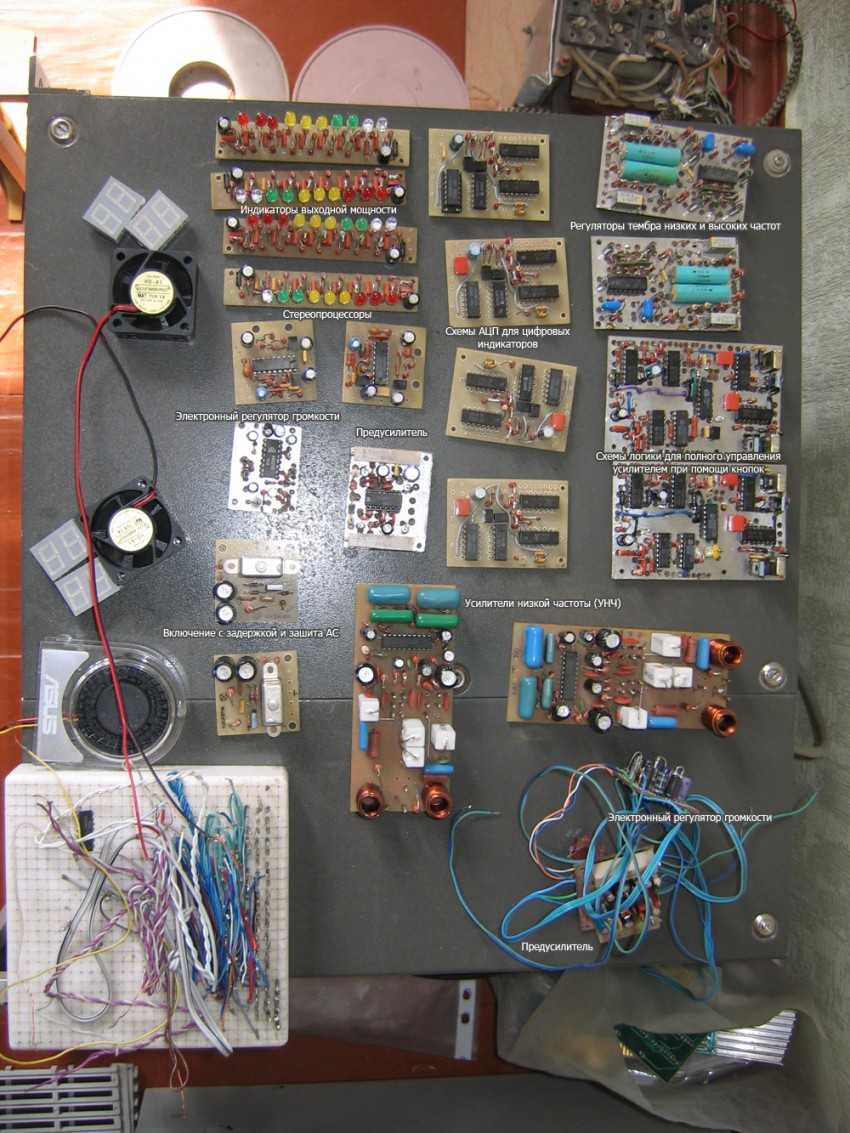

• Создание полного усилителя доступно только радиолюбителю с большим опытом работы и необходимым техническим оборудованием.
• Такой проект реализуется на транзисторах или интегральных микросхемах путем предварительного и оконечного каскадов.
• Помимо монтажа такая конструкция нуждается в настройке. Однако на выходе получится устройство, позволяющее более тонко регулировать тембр и громкость звука.

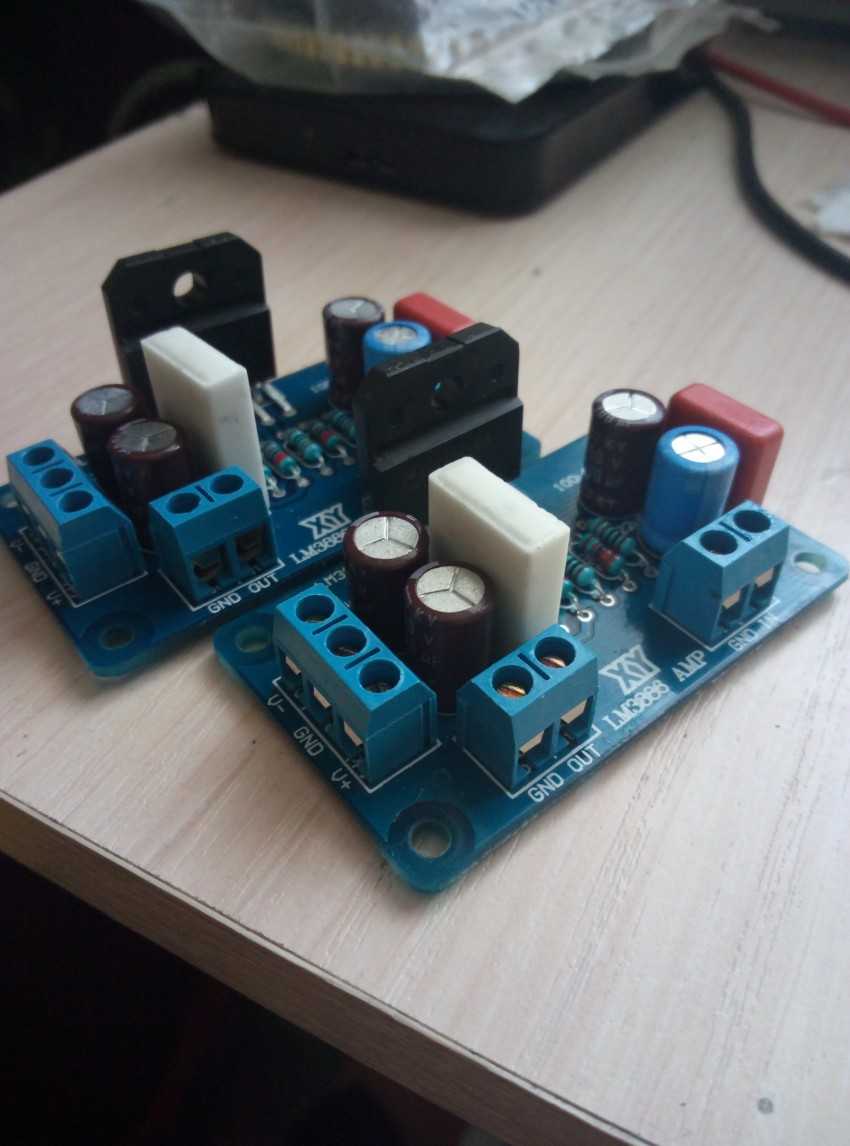

Подведем итоги: Собранные собственными руками усилители по мощности и другим параметрам не уступают моделям, приобретаемым в магазинах.

Для выполнения такой работы нужны определенные познания в электрике, а также готовность разбираться в схемах.

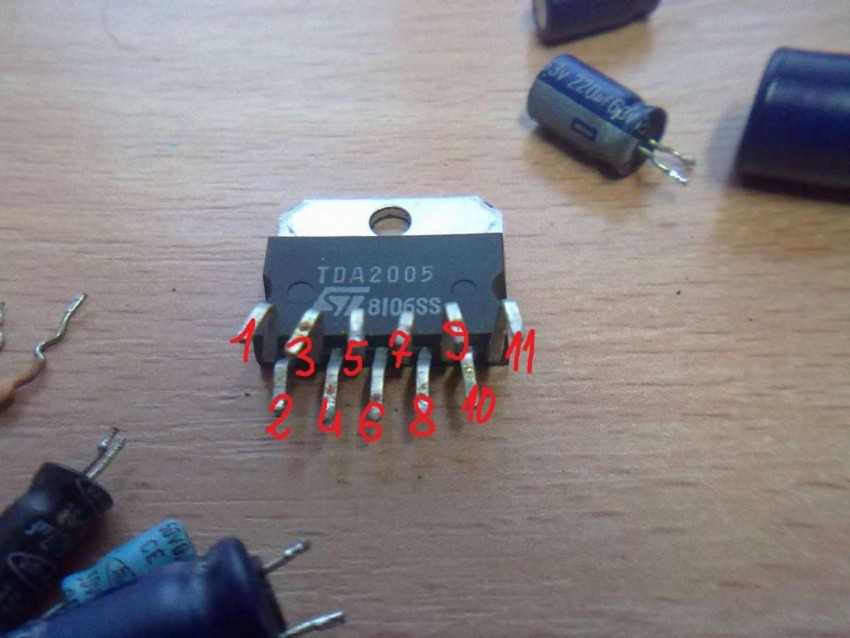

• При сборке нужно соотнести расположение лапок с нумерацией на бумаге.

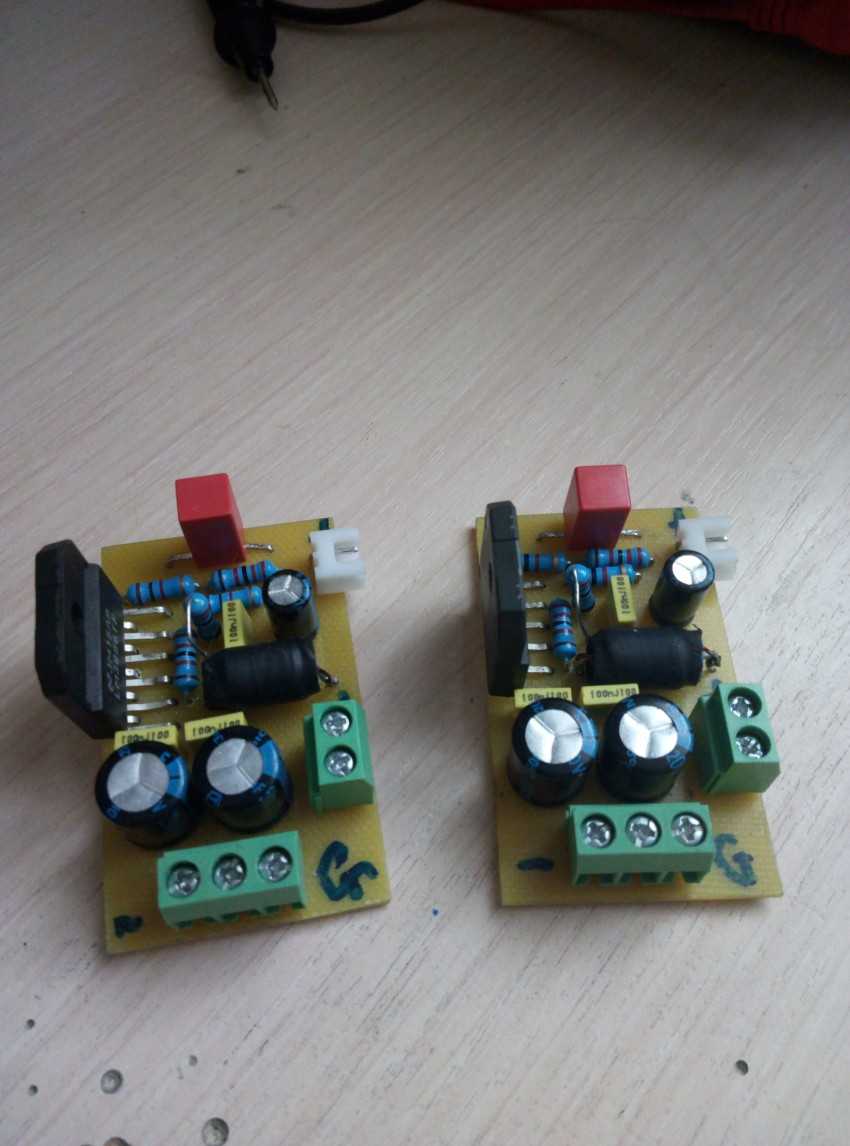

• После этого можно поочередно присоединять к микросхеме нужные элементы.

Уникальный аппарат

Ламповые усилители Hi-End – это особый класс бытовой техники. С чем это связано? Во-первых, у них есть довольно интересный дизайн и архитектура. В этой модели человек может увидеть все, что ему нужно. Это делает аппарат поистине уникальным. Во-вторых, характеристики лампового усилителя Hi-End отличаются от альтернативных моделей, в которых используют транзисторно-интегральные схемы. Отличие Hi-End в том, что во время монтажа используется минимальное количество деталей. Также, оценивая звучание данного аппарата, люди больше доверяют своим ушам, чем измерениям нелинейных искажений и осциллографу.

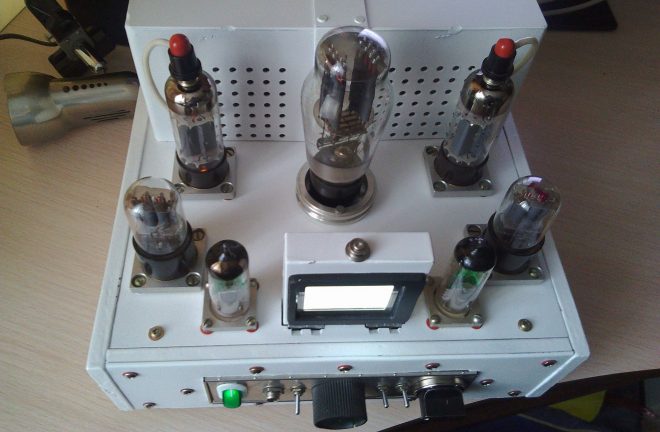

Корпус лампового усилителя для наушников

Первым делом было сделаны все необходимые отверстия. А под разъёмы для входа/выхода и отверстие для регулятора громкости. На задней стенке был сделано отверстие под интерфейс для сетевого питания.

Это готовый блочек, в котором уже совмещены разъем для сетевого провода, выключатель и предохранитель. Потрясающая штука, заказывал в этом магазине всего по 95 центов:

Когда все отверстия готовы, а новых не предвидится – пора переходить к отделочным работам. Для придания корпусу солидного вида – он был отшкурен до металла, затем отшпаклеван автомобильной шпатлевкой. И, после тщательного прошкуривания, я покрыл его тремя слоями черной краски с промежуточными прошкуриваниями.

Исходно, по классике жанра, корпус предполагался черным матовым. Но, увы, нормальную краску удалось достать только глянцевую. Я использовал акриловую нитрокраску. Однако последний слой, так получилось, я наносил при температуре около 17 градусов, что ниже указанной в условиях нанесения. В результате слой таки получился матовым.

Кожух трансформатора красился вместе с корпусом.

Коэффициент усиления

Полученная схема — это неинвертирующий усилитель. Коэффициент усиления сигнала определяют резисторы R1 и R2. Его точное значение определяется формулой:

Будем считать, что на вход мы подаем сигнал с линейного выхода. В таком случае коэффициента усилия по напряжению равного 3 будет с хорошим запасом. Поэтому на три и будем ровняться.

От точности резисторов R₁ и R₂ зависит насколько одинаковым будет усиление у каналов. Поэтому желательно, чтобы резисторы имели точностью не хуже ±1%.Далеко не всегда в магазинах или в домашних запасах можно найти большой ассортимент номиналов резисторов хорошей точности. Но в данном случае можно обойтись резисторами одного номинала.

Так, в закромах шкафа были найдены прецизионные резисторы по 7,5 кОм которые и стали резисторами R₁. В качестве R₂ было использовано по два резистора в 7,5 кОм, которые были включены последовательно. Аналогично можно сделать, включив параллельно два резистора по 15кОм в качестве R₁, и один резистора на 15кОм в качестве _R2.

Для изменения коэффициента усиления лучше менять резистор R₂. Для звуковых схем на ОУ, обычно рекомендуется использовать резисторы номиналом 1÷50 кОм. Любой резистор вносит шум в аудио тракт и чем больше номинал этого резистора — тем больше вносимый им шум.

«А что делать если что-нибудь пойдет не так и я не смогу собрать усилитель?»

Признаться честно, конструктор получился не самым простым. Основная плата (без модулей) содержит более 70 компонентов. Но мы постарались сделать все, чтобы усилитель собирался легко и интересно.

На плате уже обозначены все позиционные места компонентов. А чтобы не мучать Вас поиском нужного компонента при сборке, мы заранее разложили детали в разные пакеты. Все это существенно облегчает установку деталей и уменьшает вероятность ошибок при сборке радиоконструктора усилителя.

А чтобы у Вас было к кому обратиться в трудную минуту, мы подготовили красочный иллюстрированный «путеводитель» по сборке и настройке усилителя.

Он поможет пошагово собрать усилитель и подскажет, на что обратить внимание при проверке и запуске усилителя. Благодаря «путеводителю» собрать усилитель сможет не только опытный, но и начинающий радиолюбитель

Усилитель для наушников своими руками

Для того, чтобы сделать усилитель для наушников своими руками, понадобится:

* Паяльник, флюс, припой * Приспособление для пайки «третья рука» * Бокорезы * Растворитель 646 или бензин «калоша» * Блок питания с выходным напряжением 12 В * Наушники, телефон или иное устройство воспроизведения

Шаг первый.

Данный кит-набор поставляется с двухсторонней печатной платой, ее качество весьма хорошее и имеет металлизированные отверстия. Также для удобства сборки предусмотрена инструкция, где показана схема усилителя и номиналы компонентов для правильной установки на плате.

Первым делом устанавливаем на плату резисторы, их номиналы определять не нужно, так как они подписаны на бумажке, приклеенной на них. После чего вставляем неполярные керамические конденсаторы, а затем полярные электролитические конденсаторы, соблюдая номинал и полярность, плюсом является длинный вывод, а минусом контакт напротив белой полоски на корпусе, на плате минусовой контакт обозначен заштрихованным полукругом. Для индикации работы усилителя на плате предусмотрено место под светодиод красного цвета, длинную ножку устанавливаем в место, обозначенное треугольником, а минус-короткую ножку в отверстие с полоской рядом.

Шаг второй. Для того, чтобы радиодетали не выпали при пайке загинаем их выводы с обратной стороны платы. Далее закрепляем плату в приспособлении для пайки «третья рука» и наносим флюс на контакты, после чего припаиваем выводы при помощи паяльника и припоя. Удаляем излишки выводов при помощи бокорезов.При удалении выводов бокорезами будьте аккуратны, так как можно нечаянно удалить дорожку с платы.

Затем устанавливаем остальные компоненты, а именно переменный резистор, гнездо подключения питания, две панельки под микросхемы, ориентируясь по ключу на корпусе и плате в виде выемки, а также гнезда для подключения входа и выхода звука.

Припаиваем компоненты, для лучшей пайки наносим флюс. Также удаляем лишнюю часть выводов бокорезами.

После пайки получается такая плата.

Удаляем остатки флюса с платы при помощи щетки и растворителя 646 или бензина «калоша». Вот так выглядит чистая плата.

Шаг третий. Теперь устанавливаем в специальные панельки микросхемы согласно ключу на корпусе и плате.

Далее переходим к сборке корпуса, сначала примеряем его на плате и удаляем защитные пленки с частей корпуса. К нижней части прикручиваем стойки с резьбой в четыре отверстия при помощи крестовой отвертки.

Далее устанавливаем на стойки плату с боковой панелью с отверстиями под гнезда подключения.

После этого собираем остальные части и прикручиваем верхнюю крышку при помощи винтов.

На этом усилитель для наушников можно считать готовым, осталось его протестировать.

Шаг четвертый.

Для полноценной работы усилителя требуется питание 12 В. В гнездо подключаем блок питания через штекер и вставляем штекер 3.5 мм Jack с двух сторон, один идет в телефон, другой в усилитель, в гнездо с надписью OUT вставляем штекер от наушников и наслаждаемся качественным звучанием. Регулирование громкости осуществляется поворотом ручки переменного резистора. На этом у меня все, данный кит-набор будет полезен тем, кто хочет усилить звук в своих наушниках, если родного предусилителя устройства не хватает, а также даст немного опыта в сборке радиоконструкторов

Всем спасибо за внимание и творческих успехов

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Инструменты и расходные материалы

При самостоятельной сборке все траты не превысят 2000 рублей, и это с учетом покупки паяльника. Если устройство уже есть, то цена не выйдет за пределы 500 рублей.

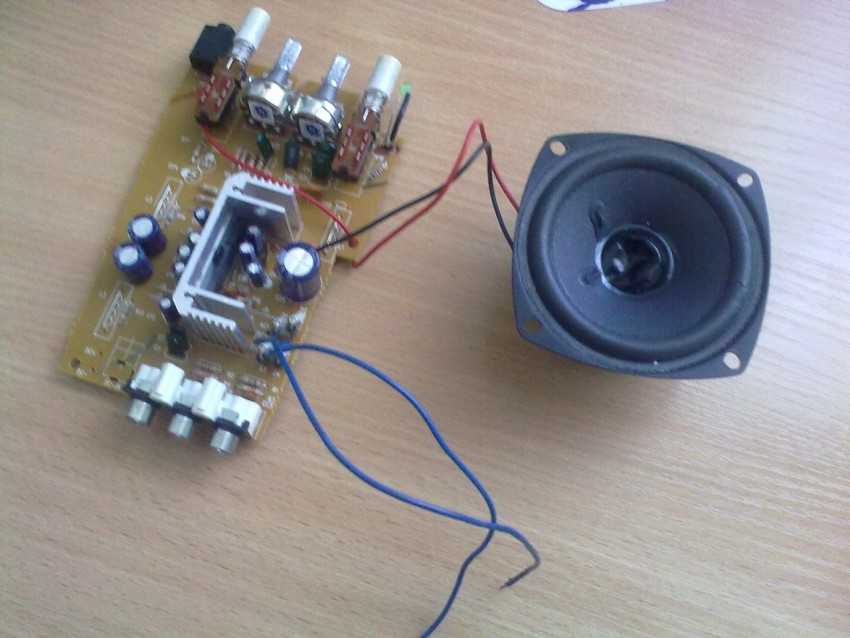

Из чего можно собрать простой усилитель звука:

• микросхема серии TDA (цена от 240 рублей, лучше покупать в магазинах радиоэлектроники, чем заказывать из Китая – выйдет даже дешевле);
• радиаторная решетка для охлаждения устройства.

Важно учесть, что конкретные модели схем, транзисторов и конденсаторов зависят от назначения усилителя. Подробнее об этом рассказано ниже

Дополнительно понадобятся инструменты. Чтобы упростить процесс создания, лучше использовать печатную плату.

Также упростит работу паяльная станция, но при желании можно обойтись одним только паяльником. Алгоритм создания легкий, но необходимы хорошие навыки паяния.

Домашние и автомобильные усилители, созданные своими руками, потребляют около 3 Вольт, что позволяет использовать их практически в любых условиях.

Плюсы и минусы усилителей на лампах

Истинные аудиофилы знают, что ламповый звук не идет ни в какое сравнение с тем, который выдают самые современные усилители на транзисторах и микросхемах. Качество такого звучания неоспоримо, поскольку только лампа способна выдать чистый, сбалансированный и натуральный звук с мягкими басами и прозрачными высокими частотами.

Основными положительными качествами усилителя являются:

• превосходное качество звука;
• красивый внешний вид;
• длительный срок службы;
• относительно простая конструкция;
• надежность устройства;
• устойчивость к температурным перегрузкам;
• отсутствие шума, который присущ усилителям на полупроводниках;
• устойчивость к кратковременным замыканиям под нагрузкой.

Но даже у такой техники есть свои минусы:

• внушительные размеры и вес в отличие от устройств на транзисторах;
• требуется время на прогрев ламп, как правило, около 5-7 минут;
• высокое выходное сопротивление, что не позволяет подключить любую акустическую систему;
• высокая потребляемая мощность и выделение тепла;
• низкий КПД около 10%.

Плюсы и минусы усилителей на лампах

Истинные аудиофилы знают, что ламповый звук не идет ни в какое сравнение с тем, который выдают самые современные усилители на транзисторах и микросхемах. Качество такого звучания неоспоримо, поскольку только лампа способна выдать чистый, сбалансированный и натуральный звук с мягкими басами и прозрачными высокими частотами.

Основными положительными качествами усилителя являются:

• превосходное качество звука;
• красивый внешний вид;
• длительный срок службы;
• относительно простая конструкция;
• надежность устройства;
• устойчивость к температурным перегрузкам;
• отсутствие шума, который присущ усилителям на полупроводниках;
• устойчивость к кратковременным замыканиям под нагрузкой.

Но даже у такой техники есть свои минусы:

• внушительные размеры и вес в отличие от устройств на транзисторах;
• требуется время на прогрев ламп (как правило, около 5-7 минут);
• высокое выходное сопротивление, что не позволяет подключить любую акустическую систему;
• высокая потребляемая мощность и выделение тепла;
• низкий КПД около 10%.

Ламповый усилитель является далеко не идеальным, но уникальный звук перекрывает все перечисленные недостатки.

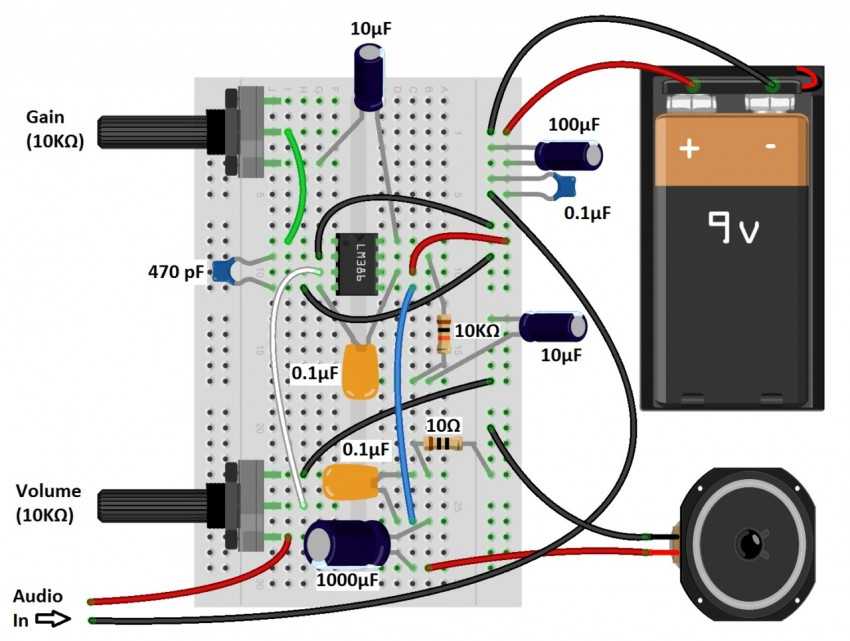

Рекомендации по правильной сборке усилителя звука своими руками

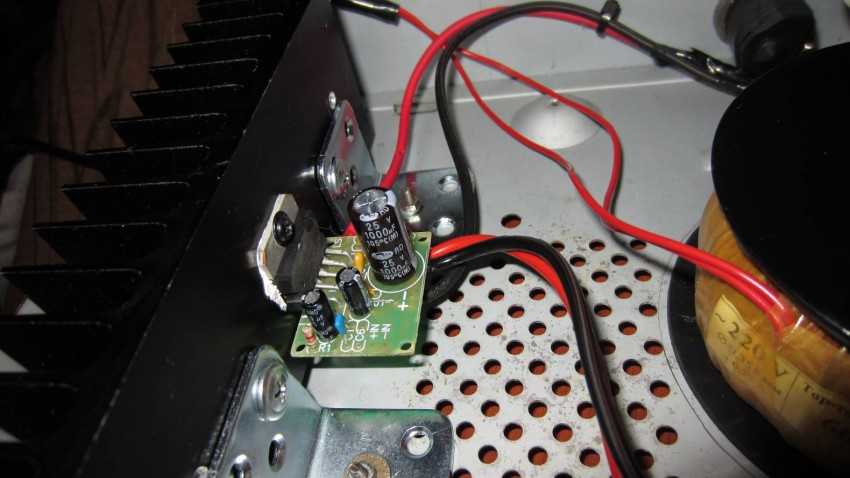

Устройство для усиления качества звука, собранное в домашних условиях на основе микросхем серий TDA и их аналогов, выделяет много тепла. Для охлаждения нужна радиаторная решетка подходящего размера в зависимости от модели самой микросхемы и мощности усилителя. В корпусе нужно предусмотреть место для нее.

Преимущество аппарата, изготовленного своими руками в низком потреблении энергии, что позволяет использовать его в автомобилях, подключив к аккумулятору, а также в дороге или дома с помощью батареи. Потребляемая мощность зависит от необходимой степени усиления сигнала. Некоторым изготовленным моделям требуется напряжение тока всего лишь в 3 Вольта.

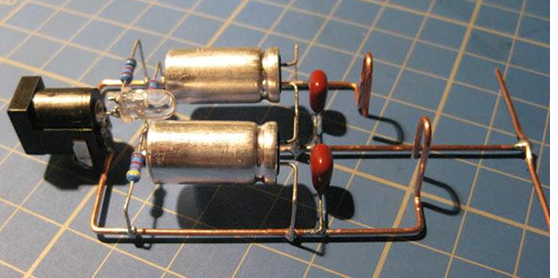

Схема усилителя для наушников четвертая, для «подвинутых» в ламповую сторону

В данной схеме усилителя для наушников (автор — Б. Каинка, журнал Elektor Electronics, №10/2003 год, с. 70.) используется лампа, применявшаяся в радиостанциях, когда-то стоявших на вооружении Советской Армии (Р-105М, Р-108М, Р-109М и другие). Да и в ДОСААФ такие радиостанции использовались весьма долго — например, для работы в диапазоне 28 МГц подходила Р-108М.

Лампа 1П24Б — пентод прямого накала, тип «стержневая», малогабаритная. Напряжение накала, указанное на схеме, 1,2 Вольта при токе 240 мА.

Анодное напряжение здесь низкое – всего 12 Вольт, так что можно не бояться, что от анодной цепи «долбанет» сотней вольт.

Непосредственно в анодную цепь включаются наушники, сопротивление обмотки которых должно быть не менее 600 Ом (говорят, есть такие «уши» из разряда «студийных»). И конечно же, понадобится две таких лампы — ведь у нас предполагается «стерео»…

Схема источника питания не приводится специально — если уж вы собрались паять данную схему и нашли такие не особо распространенные на рынке лампы, то в дальнейшем моя помощь в этой конкретной области вам точно не понадобится.

Дополнительные советы

Чтобы не запутаться, рекомендуется пользоваться программой Sprint Layout. Она обладает следующими функциями:

• проектирование схем слабой и средней степени сложности;
• проектирование разводки;
• просмотр моделей в трехмерном изображении;
• возможность создания библиотеки деталей.

Можно скачать и установить русифицированную программу с дополненным функционалом бесплатно. Для этого следует искать 6 версию ПО (не официальную, а именно переведенную). Она совместима со всеми версиями англоязычной вплоть до пятой.

Программа поможет создать наглядные планы, куда более полезные в деле, чем фото самодельных усилителей звука и их схем.

На транзисторах

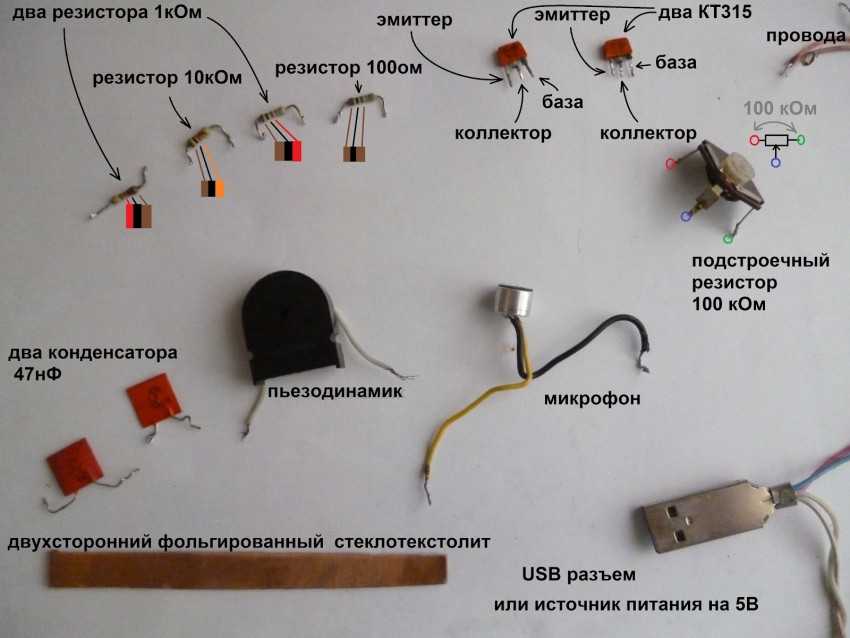

Такая схема выглядит просто, но в эксплуатации, по заверению специалистов, она весьма привередливая — все зависит от основных параметров выбранных вами резисторов и конденсаторов. Размеры ее тоже громоздкие — как правило, все радиолюбители используют простую двухкаскадную конструкцию на двух транзисторах. Часто используемые — это КТ 315 или им подобные, из таких устройств можно делать все, что угодно, и усилитель звука для наушников, в том числе.

Недостатки:

• необходима подборка точного напряжения питания для коллектора, базы и эмиттера:
• к базе должны подходить два типа напряжений: отрицательное и положительное по отдельным линиям с установкой сопротивления;
• для обеспечения номинального напряжения нужно специально подбирать резисторы.

Двухкаскадная конструкция на двух транзисторах

Ламповый усилитель для наушников

Для того, что понять, стоит сооружать такую схему или нет, стоит разобрать ряд ее основных преимуществ. Именно сильные стороны помогут определить, для чего нужен ламповый усилитель для наушников.

Преимущества

К ряду основных преимуществ относятся следующие пункты:

• Простая конструкция лампового усилителя не доставляет проблем с ремонтом.
• Достаточно длительный срок эксплуатации.
• Отсутствие эффекта шипения или белого шума.
• Ровное звучание системы, которое обеспечивается благодаря плавному переходу и высокому динамическому диапазону.
• Стойкость к высоким температурам.

Это то, что относится к ряду основных преимуществ ламповой системы.

7. Итог

Если вы действительно любите музыку и хотите слушать её в хорошем качестве, то озаботиться выбором достойного источника просто необходимо. Главное в компонентах и стационарной, и портативной системы – гармония, а, если повезёт, синергия   .

У вас могут быть отличные наушники и шикарный источник, но вместе они будут выдавать просто качественный звук, который лично вас не цепляет. Таких примеров много. У всех мало-мальски стоящих источников есть свой «характер» звука. Как и у наушников. Надо сравнивать, перебирать. Вряд ли получится сразу собрать систему мечты, поиски и замены неизбежны. Особенно, если аудиофилия увлечёт вас в свой омут.

«Тёплый ламповый» домашний усилитель

Напоследок, один из хороших вариантов начала такого поиска:

• Послушать по возможности в магазинах или у знакомых качественные хотя бы портативные источники, чтобы понять, что они звучат лучше смартфона. Возможно, придётся использовать дополнительные наушники, если ваши – совсем начального уровня, а прироста качества хочется.
• Приобрести универсальное устройство для портатива и стационара. Это либо ЦАП+усилитель (упомянутый Chord Hugo и ему подобные), либо плеер с функцией ЦАПа. Это сразу даст хороший уровень звучания дома и вне его. Если в дальнейшем вас накроет жажда улучшений, будет легко понять, что нужно, сравнив с текущим уровнем в обеих «сферах».
• Обновить наушники, если есть необходимость. Для дома лучше подобрать отдельные, пусть лежат в тепле и уюте.

ГлавнаяПолезные статьи
