Вытяжная вентиляция

Это система является полной противоположностью приточной.  Она устанавливается с целью выведения загрязненного воздуха из помещений. Она бывает целостного и собирательного типа.

Эвакуационный тип вентиляционной системы в основном устанавливается в квартирах. Он способствует выведению воздуха после его отработки и подогрева. Решетки-вытяжки крепятся вверху комнат. Приток свежего воздуха осуществляется извне через разъемы. Система предназначена для полной блокировки загрязненного воздуха. Особая роль отводится вентилятору. Благодаря его мощности система работает более эффективно. Такие приборы могут иметь низкое (до 50 м/с), среднее (до 80 м/с) и высокое давление (до 200 м/с).

Эта вентиляционная система оснащена такими основными элементами:

1. Шкафами вытяжными. Они предназначены для уборки влажного и теплого воздуха, тяжелых газов и пыли.
2. Отсосами. Способствуют устранению вредных веществ. Бесшумны.
3. Зонтами вытяжными. Выводят вещества, находящиеся вверху.
4. Вытяжными панелями. Устанавливаются в местах проведения сварочных работ.
5. Отсосами бортовыми. Работают на больших и габаритных объектах. Небольшого диаметра, устанавливаются за пределами объектов.

Особенности эксплуатации такого вида систем.

Такая система применяется в том случае, если помещение не сильно загрязнено. Она устанавливается в складских помещениях, супермаркетах, спортивных залах, учреждениях здравоохранения, квартирах и жилых домах. Устанавливается также при наличии вентиляций естественного и приточного типов. Имеет как  локальное действие, так и в общем выводит отработанные массы. Если воздух в помещении содержит большое количество агрессивного вещества, тогда необходимо выбрать вариант с применением антикоррозийного покрытия.

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по конфигурации и функциональности.

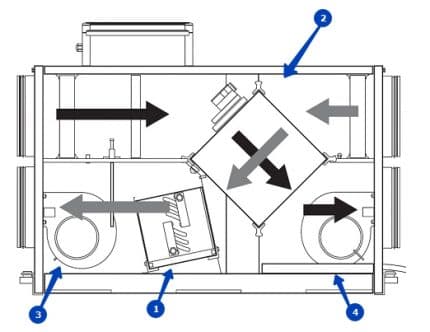

Система приточно-вытяжной вентиляции с рекуператором

Основной функцией приточно-вытяжной вентиляции с рекуперацией тепла является подача свежего теплого воздуха в холодное время года и холодного воздуха в жаркое время года.

Система спроектирована таким образом, что зимой теплый поток отработанного воздуха не просто выходит наружу, а проходит через теплообменник и отдает свое тепло поступающему холодному воздуху. В результате помещение насыщается свежим, но уже теплым воздухом.

Летом происходит обратный процесс, при котором поступающий воздух уже охлажден. Схема установки такова, что два потока (входящий и исходящий) не смешиваются.

Процесс рекуперации тепла осуществляется специальным устройством, называемым рекуператором. Существуют два типа рекуператоров: роторные и пластинчатые рекуператоры. Пластинчатый рекуператор тепла включается в проект вентиляции в регионах, где зимы не такие суровые.

Такое устройство экономично по стоимости и способно справляться с утилизацией тепла при отрицательных температурах до 15 градусов. Для вентиляционных установок, используемых в регионах с более холодными зимами, применяются роторные установки. Они более дорогие, но эффективные и окупаются за счет экономии на отоплении помещений.

Комбинированные системы приточно-вытяжной вентиляции с рекуперацией тепла широко применяются на различных объектах: домах, загородных коттеджах, офисах, гостиничных и ресторанных сетях, спортивных центрах, промышленных объектах.

Система приточно-вытяжной вентиляции с кондиционированием

Комбинированная вытяжная и приточная вентиляция с системой кондиционирования воздуха состоит из системы вентиляции и кондиционирования воздуха в одном изолированном блоке со встроенным управлением. Эта система вентиляции обеспечивает прямой поток нагретого или охлажденного воздуха.

Он имеет несколько режимов вентиляции и мощности кондиционирования, которые устанавливаются автоматически. Это происходит благодаря контроллерам, которые проверяют состояние микроклимата в помещении и в зависимости от этого назначают определенный режим.

Приточно-вытяжные установки кондиционирования воздуха отличаются высокой эффективностью и имеют ряд важных преимуществ:

• низкий уровень шума;
• нет необходимости во внешних трубопроводах или выносных блоках;
• простота эксплуатации.
• малые габариты и вес;

Автоматика позволяет регулировать настройки таким образом, чтобы пользователю не приходилось менять их в течение всего времени работы устройства независимо от сезона.

Система вентиляции с принудительным охлаждением

Устройства с принудительной циркуляцией воздуха можно использовать для эффективного охлаждения воздуха в жаркий летний период. Такие агрегаты дополнительно оснащаются различными типами охлаждающих устройств:

• компрессор и конденсаторный блок;
• блок водяного охлаждения;
• комбинированная установка чиллера и теплового насоса (система чиллер-фанкойл).

Одним из наиболее распространенных методов охлаждения, используемых в вентиляции, является подключение к сети холодной воды, с помощью которой входящий поток воздуха охлаждается до нужной температуры. Такая система наиболее целесообразна для крупных объектов или объектов, где происходит хранение продукции, и не используется в домах и офисах.

Энергосберегающие агрегаты с подогревом

Одной рекуперации зачастую недостаточно для полноценной компенсации температурной разницы встречных потоков. Эту функцию берет на себя встроенный калорифер. Кроме того, элемент защищает теплообменник от промерзания.

В ПВУ используются два вида нагревателей: водяные и электрические. Рассмотрим каждый подробнее.

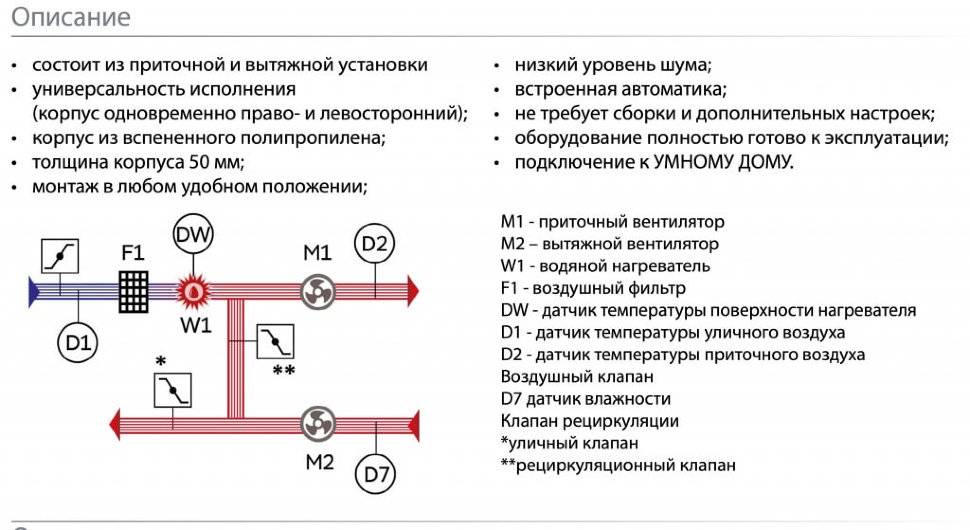

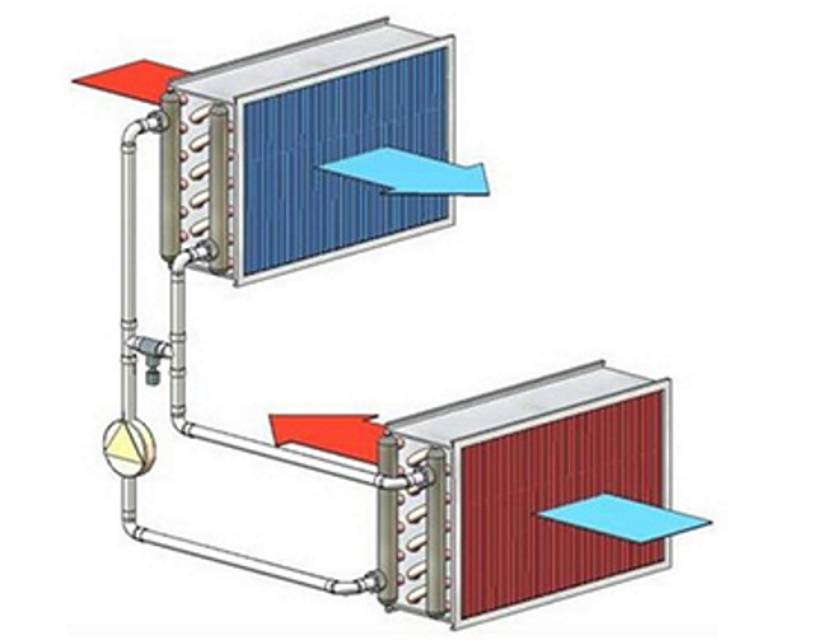

Водяной подогрев

В корпусе принудительной вентустановки размещен радиатор с трубками, по которым циркулирует теплоноситель. Змеевик имеет оребрение для увеличения площади контакта с проходящими струями воздуха.

Жидкостный нагревательный элемент вступает в работу, если на выходе из рекуператора подаваемый воздух холоднее заданной температуры.

Параметры выбора офисных вентиляционных систем

При выборе офисных вентиляционных систем нельзя не учитывать такие параметры, как размер и расположение помещений, количество людей. Чем больше человек находятся в одном помещении, тем большая необходимость в свежем воздухе. Существуют СНИПы, а также санитарные нормы, определяющие объем воздуха на одного человека. Это норма составляет от сорока до шестидесяти кубов при норме пространства в 6 кв.м.

Выбираем тип систем наружного воздушного подогрева

В основном специалисты рекомендуют устанавливать в офисных помещениях вентиляционные системы с электрическим подогревом воздуха. Если же офис по квадратуре очень большой, то установленных лимитов на электроэнергию может не хватить и придется переплачивать. Системы на основе электрического подогрева устанавливаются в офисах, площадь которых менее 500 кв.м. Если объем помещений больше, рекомендуется устанавливать систему водяного подогрева. При этом такая установка будет более экономичной в связи с тем, что цена за электроэнергию больше чем за подогретую воду. На надежность работа установки с водяным подогревом напрямую зависит от постоянной и качественной работы городской системы теплоснабжения. Еще один нюанс. Система с водяным подогревом является более сложной в процессе эксплуатации, нежели с электрическим.

Кондиционирование воздуха и вентиляционные системы

Системы вентиляции делятся:

по принципу назначения:

• общего типа;
• местного типа,

по принципу действия:

• естественные;
• принудительные,

по системе конструкции:

• моноблочные вентиляционные системы;
• наборные вентиляционные системы.

            Следует иметь в виду, что прежде, чем составлять проект вентиляционных систем, необходимо учесть индивидуальность офисных помещений. Система вентиляции естественного типа работает по принципу движения воздуха, состоит из одного или двух внутренних кондиционных блоков, соединенных с наружными. Движение воздуха происходит естественным путем. Работы вытяжки зависит от скорости ветра, уровня давления, наружной температуры. Данная система работает лучше при невысокой температуре, так как при жаркой температуре снижается тяга. Большую эффективность имеют комбинированные либо принудительные системы, а также приточно-вытяжная вентиляция. Для того, чтобы повысить функциональность вентиляционной системы, а также сократить расходы на ее монтаж и дальнейшее обслуживание, рекомендуем установить единую вентиляционную систему.

Особенности естественной приточно-вытяжной вентиляции

Естественная приточно-вытяжная вентиляция

В помещении, где сосредоточенно много неприятных запахов или газов, обязательно наличие естественной системы вентилирования. Во всех вентиляционных системах объем переработанного и выпущенного на улицу воздуха равен объему воздуха, поступившего внутрь.

На заводах и других предприятиях из-за работы оборудования загрязненность воздуха превышает допустимые значения, а вентиляция не всегда способна быстро подавать свежий. Недостаток восполняется открытием окон и поступлением воздуха из соседних помещений, что обеспечивает естественный приток воздуха.

Современные оконные конструкции в жилых зданиях выполнены из ПВХ-профиля. Они гарантируют герметичность, что является плюсом для жителей холодных регионов.

Однако это может стать и недостатком, если рассматривать ситуацию с точки зрения обеспечения воздухообмена. Инновационные материалы не позволяют воздуху с улицы проникать внутрь помещения.

Для решения этой проблемы были придуманы специальные клапаны для обеспечения воздухообмена. Они устанавливаются перед монтажом окон. Трубка в форме цилиндра, по которой движется воздух, с клапаном внутри устанавливается в стене и закрывается решетками с обеих сторон.

Естественная вытяжная вентиляция бывает двух видов:

1. самопроизвольная. Воздух входит и выходит из комнаты через естественные отверстия;
2. организованная. Через специально сделанные отверстия в стенах дома, расположенные на разной высоте и имеющие разный размер, проходит свежий воздух и выводится загрязненный.

К преимуществам естественной системы приточно-вытяжной вентиляции относятся:

• простота конструкции;
• низкая стоимость;
• эффективность;
• возможность монтажа без привлечения специалистов.

Расчёт параметров локальных вытяжек

Для поглощения опасных для человеческого здоровья выбросов и испарений устанавливают отсосы, выполненные в виде зонтов. Если их сложно приобрести, то всегда можно изготовить, подготовив соответствующий чертеж.

На первом этапе определяются следующие данные, параметры:

• площадь выделения вредных веществ – a * b, а также диаметр зонта – d;
• скорость перемещения воздуха на участке работы — VB;
• расчет местной вытяжной вентиляции проводится с учётом скорости всасывания в зонт – Vз
• высота установки конструкции над источником выделения опасных загрязнений обозначают Z.

Одним из ключевых параметров, определяющих эффективность поглощения вредных веществ является высота установки вытяжного зонта. Инженеры рекомендуют подвешивать его как можно ниже к рабочей зоне, чтобы все испарения и выделения эффективно поглощались и отводились.

Установку вытяжной вентиляции выполняют, ориентируясь на следующие размеры зонта:

D = 0.8×Z+d, с учётом других параметров – A = 0.8×Z+a, при этом B = 0.8×Z+b.

Оптимальный уровень раскрытия зонта – 60 градусов. При таком значении исключается опасность образования застойных зон. Если речь идёт об очень низком помещении, лучше увеличить угол раскрытия до значения в 90 градусов. Что касается высоты нижней кромки, то она составляет от 180 см. Подключение вытяжки к вентиляции осуществляется таким образом, чтобы образовался доступ к откидным шторам с 3-х сторон.

Для помещений, где скорость движения воздушных масс составляет от 0.4 м/с, зонт лучше дополнить специальными шторами откидного типа. Представленные расчётные данные помогут точнее определить стоимость готового изделия, а также определиться с подходящим оборудованием. Впрочем, перед тем как подключить вытяжку к вентиляции, лучше проконсультироваться со специалистом, который может провести соответствующие расчёты, порекомендовать конкретные модели устройств.

Механическая вентиляция

Механическая вентиляция подразумевает использование вентиляторов, воздухонагревателей, пылеуловителей и других энергопотребляющих установок, предназначенных для перемещения воздуха на значительные расстояния. Данный тип вентиляции применяется там, где недостаточно естественной вентиляции.

По сравнению с естественной, механическая вентиляция гораздо дороже в эксплуатации за счет увеличенного энергопотребления и более сложного обслуживания. Однако плюсом искусственной вентиляции является то, что чистый воздух может передаваться (а грязный – удаляться) из локальных зон помещения в любом необходимом объеме на нужные для этого расстояния. Также, в данной системе вентиляции плюсом является возможность различной обработки (очистка, нагрев, увлажнение и т. п.) поступающего в помещение воздуха, что при естественной вентиляции практически невозможно.

Приточные и вытяжные системы такой вентиляции, контролируемые обслуживающим персоналом, могут быть выключены в любое время, и работа механической вентиляции не зависит от погодных условий. По всем этим причинам искусственная вентиляция получила гораздо более широкое распространение, чем естественная.

Техническое обслуживание воздуховодов

Периодически систему нужно очищать, чтобы та работала в соответствии с нормами. Трубы можно чистить механически с помощью вакуумных насосов и гидромеханических приспособлений. Но такой вариант не подходит для гибких труб – их легко повредить.

Химический способ очистки нужен для удаления жира и копоти в воздуховодах кухонь на предприятиях общественного питания. Также таким способом можно почистить трубы и от домашней вытяжки.

Также воздуховоды необходимо дезинфицировать порошковыми, аэрозольными составами, либо жидкостями на основе перекиси водорода. Этими мероприятиями должны заниматься профессионалы со специальным оборудованием и средствами. Это гарантирует, что система будет очищена полностью.

Почему вентиляция так необходима?

В санитарно-гигиенических нормах сказано, что для нормальной жизнедеятельности в каждом жилище следует проводить полное воздухозамещение, не менее чем каждые 2 часа. К отдельным комнатам, таким как кухня, туалет и ванная, требования еще более «жесткие». С чем связана такая необходимость? Дело в том, что правильно обустроенная вентиляция дома позволяет быстро и качественно удалять неприятные запахи, пыль и скопления углекислого газа (образованного самим человеком), замещая их на свежий воздух. Объемы приточных масс, проходя через специальное оборудование, могут проходить отчистку.

Учеными доказано, что для нормальной физической и умственной активности, человеку следует постоянно потреблять кислород. Именно этот газ относится к жизненно необходимым. К тому же, вредоносные микроорганизмы, содержащиеся в воздушном пространстве, при определенных условиях становятся причиной образования плесени на стенках и мебели в доме. Ее образование может стать причиной различных заболеваний органов дыхательной системы. Именно поэтому вентиляционные системы являются незаменимыми элементами обустройства «здоровых» микроклиматических условий в жилище.

Как выбрать систему вентиляции

Принудительная приточно-вытяжная вентиляция вряд ли может оказаться лишней независимо ни от каких условий. Поэтому если у вас есть возможность оборудовать дом такой системой, лучше это сделать.

Некоторые специалисты советуют учитывать локацию дома при выборе системы вентиляции и отказаться от приточно-вытяжной, если ваш дом находится в экологически чистом районе. На наш взгляд, отказ от качественной системы вентиляции даже в этом случае является неоправданным. Ведь современные дома часто представляют собой герметичную коробку, а потому крайне нуждаются в принудительном воздухообмене. Хотя, если ваш дом построен из экологически чистых натуральных материалов, расположен вдали от промышленных предприятий и дорог, то и естественного вентилирования может быть достаточно.

Если же вы проживаете в частном доме, но в черте горда, и/или ваш дом выполнен из таких стройматериалов как ЛСТК, сэндвич-панели, вакуумные панели и т.д., то принудительная приточно-вытяжная вентиляция просто необходима! Она позволит исключить так называемый эффект термоса, обеспечит приток свежего воздуха и вывод отработанного наружу, который часто содержит выделяемые строительно-отделочными материалами и опасные для здоровья человека тяжёлые металлы, фенолы, формальдегиды, хлороводород, гидрохлорид, монооксиды и диоксиды углерода.

Резюмируя, отметим, что выбрать вариант вентиляции не составит особого труда, если проанализировать и сопоставить параметры жилого дома, а также чётко определить для себя, какие задачи должна решать система.

Естественная вентиляция помещений

Движение воздушных масс при естественной вентиляции происходит природным путем без дополнительного побуждения за счет:

• температурного перепада внутри и снаружи здания;
• разности давления между помещением и вытяжкой‚ размещенной на кровле постройки;
• под воздействием ветра.

Это самая простая система. Здесь не нужна установка сложного дорогостоящего оборудования‚ потребляющего много электроэнергии. Такую систему нельзя назвать надежной из-за того что эффективность ее зависит от неуправляемых человеком факторов.

Система может быть организованной и неорганизованной. Регулируемая или организованная система функционирует благодаря аэрации или присутствию дефлекторов. Аэрация — это общеобменный процесс, во время которого воздух поступает и уходит через открытые форточки‚ фонари‚ фрамуги.

Инфильтрация или нерегулируемая вентиляция естественная вентиляция — это попадание в помещение воздуха через неплотности в конструкциях.

Несмотря на развитие технологий, естественную вентиляцию применяют и в современных сооружениях из-за простоты и отсутствия затрат на эксплуатацию. Кроме ее зависимости от окружающих условий нельзя игнорировать и то, что существует вероятность возникновения явления‚ для обозначения которого используют термин «опрокидывание тяги». Это очень точное определение — воздушная масса вдруг меняет направление и начинает движение назад

В промышленности аэрацию применяют при наличии процессов, где по технологии работа сопровождается выделением тепла в большом количестве. Ее применение допустимо при условии, что в приточном воздухе содержится менее 30% вредных выбросов от допустимой концентрации непосредственно в зоне их образования.

Нельзя применять аэрацию, если‚ поступающий в помещение воздух требует предварительной обработки или же в результате притока воздуха снаружи может появиться конденсат или туман. Путем аэрации происходит многократный воздухообмен при мизерных расходах энергии. Это и является основным ее достоинством.

Принцип работы вентиляционной системы с естественным движением воздушных потоков основан на разнице в их температуре и давлении:

В отдельных случаях на устья вытяжных каналов монтируют дефлекторы — специальные насадки. Функционируют они за счет использования энергии ветра. Дефлекторы хорошо справляются с задачей по удалению грязных и чрезмерно нагретых воздушных масс из небольших по объему помещений. Применяют их и для местной вытяжки.

Нормальную работу вентиляции, приводимой в действие разностью давления‚ обеспечивает минимальный перепад между точкой забора и выходом вытяжки в 3 м.

Для эффективного функционирования вентиляции специалисты рекомендуют при прокладке воздуховодов не делать горизонтальные участки длиннее 3 м. Воздух в них должен перемещаться со скоростью не больше 1 м/с

Виды вентиляции в производственных помещениях

Говорить о том, что виды систем вентиляции в производственных помещениях чем-то отличаются от бытовых, нет никакого смысла. Здесь все те же наименования. Но требования к этим системам повышенные, особенно на производствах с токсичными и вредными веществами. Еще одним отличием является и кратность воздухообмена. К примеру:

Наименование помещений	Кратность, м³/ч на 1 м²
Пекарня	20÷30
Гаражи	6÷8
Прачечные	10÷15
Рестораны и бары	6÷10
Красильные цеха	25÷40
Цеха по металлообработке	20÷-40

По понятным причинам производственная вентиляция – это разветвленная сеть воздуховодов, пронизывающих собой все помещения. В нее обязательно устанавливается вентилятор. Хотя в некоторых складских помещения используется естественный отвод воздуха.

Вариант схемы производственной вентиляции

Watch this video on YouTube

Предыдущая ИнженерияСантехника под контролем или установка унитаза своими руками
Следующая ИнженерияВ поход с комфортом: как выбрать газовый обогреватель для палатки

Разновидности

Выпускаются различные варианты конструктивного решения теплообмена между холодным и нагретым воздухом с отличительными особенностями, определяющими их основное предназначение.

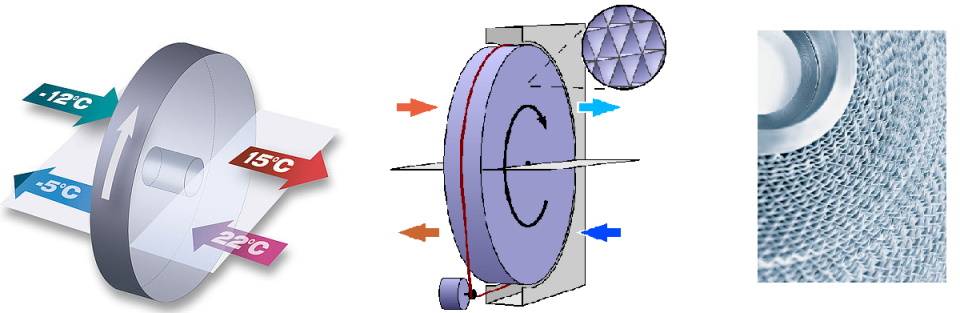

Роторный

Функционирует на основе вращательного элемента теплообменника. Внутри конструкции несколько слоёв гофрированного металла с большой теплоёмкостью. При вытяжке происходит аккумулирование тепла с передачей потоку с улицы. Изменение мощности теплоотдачи устанавливается числом оборотов.

Виды роторных агрегатов:

• гигроскопические (энтальпийные) с поглощающими (сорбирующими) возможностями покрытия, способными утилизировать конденсат и скрытое тепло;
• сорбционные на основе инновационного материала – силикагеля, с хорошими впитывающими влагу свойствами;
• конденсационные с алюминиевым ротором, переносящим только тепло;
• с эпоксидным слоем для защиты от воздействия химических элементов или солей на химпроизводстве, в бассейне и пр.;
• с антибактериальным покрытием.

Достоинства:

• поддержание комфортного уровня влажности;
• невосприимчивость к морозам без необходимости оттаивания с отводом конденсата;
• низкие энергозатраты;
• полная автоматизация процесса;
• высокий КПД до 87%.

Недостатки:

• более сложная конструкция с постоянным обслуживанием электромотора, барабана и привода;
• возможность смешивания потоков;
• необходимость подключения к источнику питания;
• повышенный уровень шумности;
• необходимость постоянного контроля состояния фильтров.

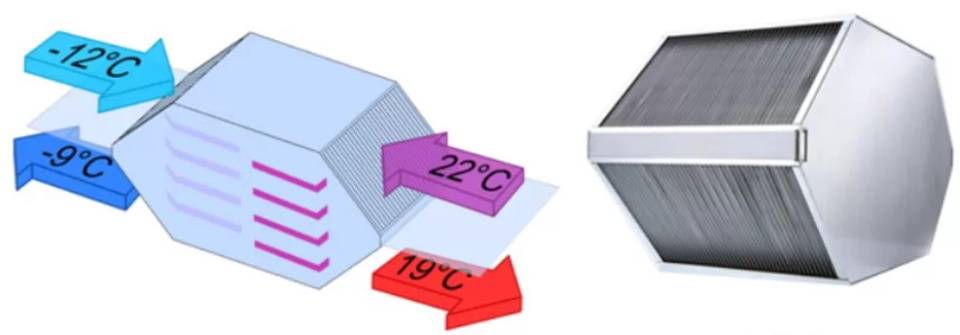

Пластинчатый

Основу конструкции теплообменника составляют тонкостенные панели с загнутыми краями и загерметизированными полиэфирной смолой соединениями. Очередность пропуска воздушных потоков обеспечивается определёнными углами загиба. Для изготовления пластин используются:

• алюминиевые сплавы, медь или латунь с хорошей теплопроводностью и антикоррозийными свойствами;
• полимерные пластмассы с малым весом, высокой теплопроводностью и влагоустойчивостью;
• целлюлоза.

Достоинства:

• небольшие габариты и вес;
• высокая надёжность;
• долгий срок службы;
• хорошая ремонтопригодность;
• простое техническое обслуживание;
• небольшая цена.

Недостатки:

возможное образование конденсата с риском образования наледи между пластинами при морозах.

Мембранный

Представляет собой разновидность пластинчатого устройства, в котором используются встроенные пластины (мембраны) из специального полимерного материала.

Достоинства:

• передача влаги из вытяжного воздуха в приточный;
• недопущение образования конденсата;
• препятствование возникновению наледи.

Парокомпрессионный

Перенос тепла в низкокипящем хладагенте осуществляется тепловым насосом, интегрированном в вентиляционное оборудование. Оребрённые теплообменники, соединённые фреоновой магистралью с компрессором, размещаются в приточном и вытяжном каналах. Дополнительные затраты электроэнергии в данном случае не требуются, но на обогрев работает только при больших температурных перепадах.

Достоинства:

способность извлечения скрытого тепла.

Недостатки:

• невысокий КПД;
• большие габариты;
• необходимость дополнительного насоса;
• повышенная шумность;
• большая цена.

Камерный

Встреча потоков происходит в общей камере, разделённой заслонкой. По прошествии времени одна половина камеры нагревается, регулировочный элемент разворачивается, а направление потока меняется. Затем процесс повторяется. Эффективность оборудования достигает 80%.

Достоинства:

• небольшие габариты;
• простая конструкция;
• долгий срок службы.

Недостатки:

• возможность смешивания потоков;
• загрязнённость поступающего воздуха;
• передача наружных запахов.

Вентилирование ремонтного цеха

Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.

Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.

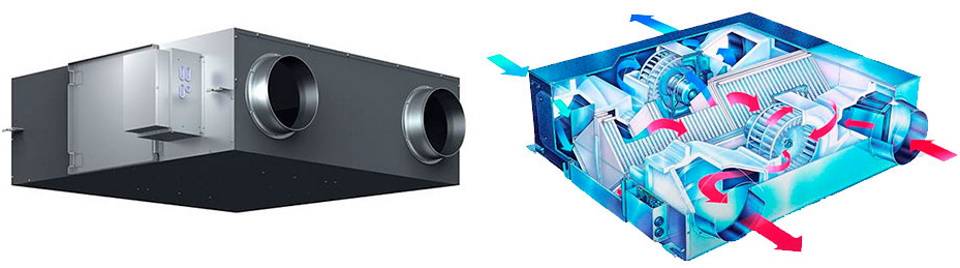

Основные характеристики бытовых приточно-вытяжных установок

При выборе установки приточно-вытяжной вентиляции специалисты прежде всего советуют обратить внимание на следующие характеристики

Производительность ПВУ по воздуху

Точные расчеты системы вентиляции для конкретного дома или квартиры может сделать только специалист. Но на предварительном этапе можно воспользоваться следующей подсказкой:

Приточно-вытяжная установка для квартиры	Приточно-вытяжная установка для дома
Число комнат	Производительность (куб. м/ч)	Площадь дома (кв. м)	Производительность (куб. м/ч)
1	150 — 200	100	800 — 1200
2	200 — 350	150	1000 — 1500
3	300 — 400	200	1500 — 2500
4	400 — 500	250	2500 — 3000

Внимание! Производители указывают в документации максимальную производительность ПВУ. Фактическая же производительность установленной вентиляционной системы будет ниже этого значения, из-за сопротивления, возникающего в воздуховодах

Уровень шума, создаваемого работающей приточно-вытяжной установкой

От этого показателя непосредственно зависит комфорт тех, кто живет в доме или квартире. Согласитесь, жить среди вечного шума очень утомляет. Поэтому сильно шумящая приточная вентиляционная система сводит на нет все свои преимущества

При выборе нужной вам модели приточно-вытяжной установки обратите внимание, что показателей, по которым измеряется шум от работающей ПВУ, довольно много. Во-первых, этот шум имеет неоднородный характер и различается в зависимости от местоположения. Поэтому производители обычно указывают 3 «шумовых» показателя:

Поэтому производители обычно указывают 3 «шумовых» показателя:

• на входе системы (там, где происходит забор воздуха);
• на выходах или на выпусках — там, где установлены вентиляционные решетки или диффузоры;
• на корпусе моноблочной приточной установки.

Внимание! Последний показатель особенно важен, если ваша ПВУ будет располагаться не в специальном нежилом помещении — вентиляционной камере, а непосредственно там, где будут постоянно находиться люди. В этом случае лучше выбрать вариант с минимальным значением этого показателя. Наталья Соколова, Продакт-менеджер компании «Systemair»

Наталья Соколова, Продакт-менеджер компании «Systemair»

«Европейские производители обязаны наносить на оборудование специальные наклейки, на которых указан класс энергоэффективности модели, расход воздуха и уровень шума установки при 100 Па. Данные характеристики позволяют конечному пользователю сократить процесс выбора из всего многообразия вентиляционных установок, представленных на рынке

Дополнительные сложности создает и то, что для оценки уровня шума нередко в документации производители указывают не только уровень шума или акустическую мощность (обозначается LwA), но и другой показатель: Уровень звукового давления (обозначается LpA). Помните, что некорректно сравнить разные показатели между собой. А LpA всегда несколько меньше, чем LwA.

Но даже сравнение одинаковых показателей не всегда носит объективный характер, т.к. разные производители могут замерять уровень шума своих изделий по-разному.

Мощность воздушного нагревателя

Еще одним важным фактором при выборе установки приточно-вытяжной вентиляции является мощность нагревателя, который служит для подогрева холодного воздуха «с улицы». Если ваша система вентиляции зимой будет подавать в дом воздух, имеющий отрицательную температуру, это вряд ли кому-либо понравится. Поэтому воздушный нагреватель необходим, но здесь возникает новая проблема: чтобы нагреть большое количество всасываемого воздуха, мощность нагревателя должна быть довольно велика. Это гарантирует не только серьезные расходы за электроэнергию. Хуже другое — многие дома старой постройки имеют систему электроснабжения, не рассчитанную на такую мощность.

В этом случае придется приобретать ПВУ с нагревателем меньшей мощности, а, чтобы воздух все же мог нагреться, искусственно снижать в холода число оборотов вентилятора приточно-вытяжной установки. Ряд моделей ПВУ уже имеют встроенную функцию автоматического снижения скорости вентилятора при низкой температуре воздуха.

Как правило, для квартиры достаточна мощность воздушного нагревателя в пределах 3–5 кВт.

Разновидности приточных клапанов для пластиковых окон и их характеристики

Выпускаемые сегодня оконные клапаны по своей конструкции делятся на следующие типы:

Щелевые

Просвет такого клапана имеет длину от 170 до 400 мм и ширину от 12 до 16 мм.

Некоторые модели состоят из впускного (устанавливается снаружи) и регулирующего (внутреннего) блоков, другие – только из одного – универсального.

Щелевые клапаны достаточно популярны, поскольку обладают высокой пропускной способностью и могут монтироваться в уже установленное окно без его демонтажа и переделывания.

Фальцевые

Воздух поступает через вырезы, выполненные в створке или раме. Стоит такой клапан очень дешево, также может монтироваться в уже готовое окно, но большой пропускной способностью похвастаться не может. Зато звукоизоляция окна остается практически на прежнем уровне.

Клапаны-ручки

Как ясно из названия, данное изделие устанавливается вместо оконной ручки.

Такое решение имеет ряд преимуществ:

• внешний вид окна остается безупречным;
• в зимнее время клапан не промерзает, так как его конструкция является прямоточной.

Клапан ручка наилучшим образом препятствует появлению конденсата, поскольку устанавливается именно в той зоне, где тот образуется особенно интенсивно.

Накладные

Такие клапаны являются наиболее производительными, но у них есть ряд недостатков:

• установка в уже имеющееся окно невозможна (необходима коррекция размеров рамы и створок);
• значительно возрастают потери тепла;
• практически полностью устраняется защита от уличного шума.

Накладные клапаны применяют главным образом на промышленных объектах.

Способ управления

По способу управления оконные приточные клапаны делятся на:

• ручные;
• автоматические.

Устройства с ручным управлением стоят дешевле, но обеспечить с их помощью оптимальный приток свежего воздуха практически невозможно: во-первых, пользователю трудно точно угадать с регулировкой проходного сечения; во-вторых, потребная кратность воздухообмена постоянно меняется, ведь она зависит от степени влажности в комнате и числа присутствующих в нем людей.

Примерная схема прохождения воздушных потоков через вентиляционный клапан

Гораздо более практичными являются клапаны с автоматическим управлением. Они оснащены датчиком-гигрометром, который определяет уровень относительной влажности в помещении и сообразно ему регулирует пропускную способность. Таким образом, свежий воздух всегда поступает в оптимальном объеме, и при этом жильцы застрахованы от чрезмерных потерь тепла. А когда в доме никого не будет, клапан самостоятельно закроется, так что теплопотери вообще будут сведены к нулю.

Основные характеристики

Выбирая приточный клапан, нужно обращать внимание на следующие параметры:

1. Максимальная производительность: измеряется в куб. м/ч. Величина этого параметра зависит не только от проходного сечения клапана, но и перепада давления на входе и выходе. В характеристиках производительность всегда указывается в привязке к этому самому перепаду. Это надо учитывать при оценке различных моделей клапанов. К примеру, совсем не обязательно, что клапан с производительностью 10 куб. м/ч при 10 Па в реальности будет пропускать больше воздуха, чем аналог с производительностью 7 куб. м/ч при 5 Па.
2. Показатель шумоизоляции: значение в 30 – 35 дБ считается достаточным.
3. Минимально допустимая температура эксплуатации.

Оконные приточные клапаны имеют различное климатическое исполнение. Оно зависит от материала клапана (пластик/металл), а также наличия теплоизоляции и ее эффективности. Клапаны для холодного климата могут иметь металлические наружную и внутреннюю части, но тогда между ними устанавливается пластиковая вставка – так называемый тепловой разрыв.
