Параллельное соединение розеток в блоке
Можно приобрести уже готовый блок с несколькими розетками. Такие блоки имеются в продаже с уже подсоединенными параллельно розетками. Если разобрать такой блок, то можно увидеть параллельное соединение клемм для фазного провода, обычно берется коричневый провод, а для нулевого провода — синий. К клемме защитного заземления подсоединяют желто-зеленый провод.
Однако на готовом блоке могут быть установлены металлические шины, которые соединяются параллельно клеммам заземления, фазовым и нулевым клеммам. Схема параллельного соединения розеток делается таким образом, чтобы левый контакт одной розетки соединялся с левым контактом второй, третьей клеммой, для фазы — коричневым проводом, а правой контакт первой розетки соединялся с правым контактом второй и третьей розетки синим проводом.
Защита заземлением делается без разрыва желто-зеленым проводом. Отмеряют расстояние между контактами заземления и не обрезая провод, снимают часть изоляции и скручивают оголенный провод на кольцо. Подготовленный таким образом провод заземления для всех клемм заземления пропаивают.
Если для фазного и нулевого провода использовался многожильный медный провод, тогда желательно разделанные концы для клемм тоже пропаять. В этом случае надежность крепления проводов будет значительно выше. Для вывода кабеля через отверстие в блоке, на корпусе есть метки, которые нужно обрезать. Крепить кабель к блоку розеток можно пластиковой скобой и саморезами.
В случае подключения одной розетки к уже имеющейся, нужно вырезать место для подрозетника в стене, рядом со старой розеткой, установить подрозетник. Затем подключают провода от старой розетки к новой параллельно. Левая клемма старой розетки соединяется с левой клеммой новой розетки. И таким же образом соединяют правые клеммы. Если параллельное соединение розеток делают многожильным проводом, то его концы также нужно хорошо пропаять.
Этапы подключения и установки блока розеток
Для осуществления монтажных работ при соединении розеток, естественно, потребуются инструменты. Их набор достаточно стандартен:
Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.
При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.
За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Подключение розеток шлейфом — как это делаем мы Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей. Спрашивайте, я на связи!
Схемы
Варианты схем подключения розеток: параллельная и последовательная.
Розетку можно подключить как к щитку, так и в ряд с уже существующими розетками. Подключая её непосредственно к щитку мы освобождаем себя от части проблем (такой способ называют «параллельным»). Но, как правило, приходится соединять их в один шлейф (такой способ называют «последовательным») и здесь нужно следить за тем, чтобы провод от щитка был достаточно толстым. Провод в примере ниже рассчитан на ток до 15 ампер. Схемы подключения тривиальны и мы их здесь приводим лишь для общего сведения. Земляной провод PE нарисован прерывистой линией.
На схеме правые две розетки считаются подключёнными параллельно. Левые розетки — последовательно. Соединение розеток в шлейф («последовательно») абсолютно не страшно для подключения осветительных приборов, утюгов и чайников, бормашинок и вентиляторов, холодильников и пылесосов. Если же к этому шлейфу подключить ещё телевизор, компьютер, видеоплейер, принтер, Wi-Fi точку доступа, ресивер для спутниковой тарелки, то вам гарантированы совершенно неожиданные сбои и даже поломки оборудования. Розетки делят на несколько типов: встраиваемые, накладные, наружные, с заземляющим контактом и без, со шторками и без, розетки для трёхфазной сети… В Википедии на эту тему есть прекрасная статья, которую не каждый специалист прочтёт целиком. Здесь мы покажем как подключить двойную розетку. Розетку подключаем в открытую проводку на даче. В те времена, когда дача строилась, ещё ни о каких «земляных» проводах речи не было, поэтому используем простую двойную розетку без заземляющего контакта и без шторок. На наш взгляд шторки только усложняют жизнь ничуть не увеличивая безопасность. Нужны они в тот короткий период жизни, когда у вас растут малые дети. Но на это время нужно (даже необходимо!) купить специальные пластмассовые заглушки. Так двойная розетка выглядит на полу в разобранном виде:
Двойная розетка без заземляющего контакта
Рабочие этапы установки электрических розеток
- Проверка комплектации изделия с помощью разборки на составные части.
- Для безопасного монтажа отключается питающий автомат электрической сети в электрощите.
- Осуществляется проверка отсутствия напряжения. Используется индикатор напряжения, тестер или мультиметр, заведомо проверенный, рабочий электроприбор.
- Делаем демонтаж старой розетки.
- Производится зачистка или замена старой установочной коробки или подрозетника. Если подрозетник новый его необходимо зафиксировать алебастром или цементным раствором. Питающие провода выводятся наружу.
- Изоляция проводов зачищается на длину до 15мм, желательно зачищенный кончик обработать лужением.
- Присоединяем провода к контактным клеммам.
- Провода сгибаются и помещаются внутрь подрозетника, таким образом, чтобы не создавать помех для беспрепятственного помещения механизма внутрь установочной коробки.
- Механизм розетки помещается внутрь монтажной коробки. Распорочные монтажные лапки разводятся в стороны, жестко фиксируя механизм коробке.
- Устанавливается суппорт, при необходимости закрепляется винтами к коробке.
- Устанавливается декоративная рамка.
- Поверх всего сооружения монтируется декоративная лицевая панель.
- Включается автомат в электрическом щите, подается напряжение на розетку.
- Проверяется наличие напряжения.
Тонкости, которые необходимо знать при подключении розеток
Необходимо обратить внимание на наличие третьего проводника в электрической сети. Это заземляющий провод, в большинстве домов, возведенных в советское время, он отсутствует
Поэтому устанавливая в своем доме евророзетки желательно помнить, что все контактные клеммы обозначены цветом.

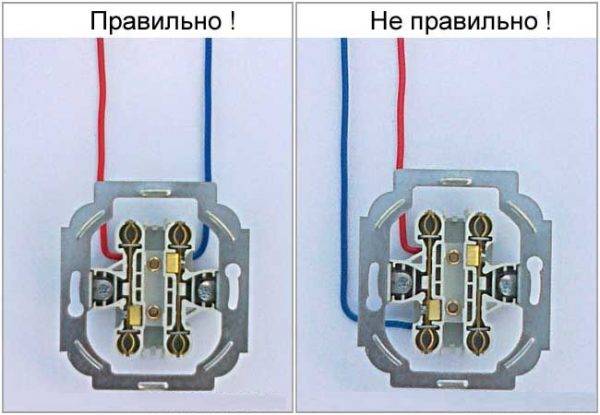

Рис. №2. Расположение контактных клемм в механизме розетки и их присоединение к домашней электросети.
О подключении провода к зажимам
Существует два способа подключения проводника к клеммам
- Присоединение к винтовому контакту с помощью зажима провода между контактными пластинами, или с помощью монтажного кольца, в которое закручивается по часовой стрелке, зачищенный кончик проводника. Кольцо крепится между пластинами под винт.
- Присоединение к пружинным безвинтовым клеммам. Выполняется с помощью нажатия на специальный фиксатор, который разжимает контактную систему.
Минусы электрического последовательного подключения
Многие электрики считают, что такой метод подсоединения розеток недопустим по ПУЭ:
- Согласно электротехническим правилам нельзя выполнять проводку с разрывом проводников РЕ, так как они останутся незаземленными.
- Слабый уровень надежности. Перед выполнением работ необходимо делать сложные расчеты, если возникнут противоречия с перегрузкой из-за мощностей. Самое страшное, что может произойти при замыкании в цепи, возгорание в системе.
- Шлейфовым способом можно подключать розетки, если планируется использование электрических приборов с малой мощностью, чтобы работать с другим устройством понадобится отдельный вывод и силовой кабель. В этом случае теряется главное преимущество – экономичность.
Кроме всего, возрастает объем употребления энергии на бытовые нужды. Необходимо проводить другой электромонтаж, рассчитывать его надежность, подбирать розетки с иными параметрами.
Параллельное соединение розеток в блоке
Можно приобрести уже готовый блок с несколькими розетками. Такие блоки имеются в продаже с уже подсоединенными параллельно розетками. Если разобрать такой блок, то можно увидеть параллельное соединение клемм для фазного провода, обычно берется коричневый провод, а для нулевого провода — синий. К клемме защитного заземления подсоединяют желто-зеленый провод.
Однако на готовом блоке могут быть установлены металлические шины, которые соединяются параллельно клеммам заземления, фазовым и нулевым клеммам. Схема параллельного соединения розеток делается таким образом, чтобы левый контакт одной розетки соединялся с левым контактом второй, третьей клеммой, для фазы — коричневым проводом, а правой контакт первой розетки соединялся с правым контактом второй и третьей розетки синим проводом.

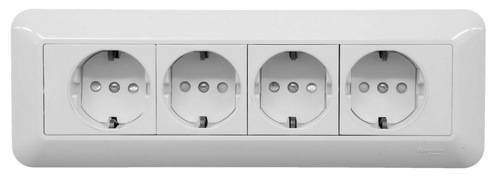

Блок из 4-х розеток
Защита заземлением делается без разрыва желто-зеленым проводом. Отмеряют расстояние между контактами заземления и не обрезая провод, снимают часть изоляции и скручивают оголенный провод на кольцо. Подготовленный таким образом провод заземления для всех клемм заземления пропаивают.
Если для фазного и нулевого провода использовался многожильный медный провод, тогда желательно разделанные концы для клемм тоже пропаять. В этом случае надежность крепления проводов будет значительно выше. Для вывода кабеля через отверстие в блоке, на корпусе есть метки, которые нужно обрезать. Крепить кабель к блоку розеток можно пластиковой скобой и саморезами.
В случае подключения одной розетки к уже имеющейся, нужно вырезать место для подрозетника в стене, рядом со старой розеткой, установить подрозетник. Затем подключают провода от старой розетки к новой параллельно. Левая клемма старой розетки соединяется с левой клеммой новой розетки. И таким же образом соединяют правые клеммы. Если параллельное соединение розеток делают многожильным проводом, то его концы также нужно хорошо пропаять.
Помогла вам статья?
ДаНет
Пошаговый процесс установки розетки своими руками
Извлечение старой конструкции
- Обесточиваем розетку, отключая все переключатели в электрощите. Чтобы убедиться в том, что тока в розетке нет, используйте мультиметр – электроизмерительный прибор.
- Приступая к разбору старой конструкции, первым делом необходимо выкрутить шурупы и убрать верхнюю часть корпуса. Крышка устройства изготавливается из пластмассы, обычно ее фиксируют два винта.
- Под крышкой находится внутренний механизм розетки, с которым далее осуществляется работа.
- Рабочую часть изделия также снимают, выкручивая шурупы. При этом следует аккуратно придерживать часть старой розетки.
- С помощью ножа необходимо на 10 мм оголить провода.
- Новое устройство также необходимо разделить на 2 части – основу и крышку.
Замена подрозетника
Иногда необходимо не только установить конструкцию, но и заменить подрозетник в точке. Потребность в замещении оборудования может возникнуть по ряду причин: подрозетник покрылся трещинами, сломался или, оказалось, что он не надлежащим образом выполнял свои функции.
Установка нового устройства не вызовет особых трудностей. После изъятия старого оборудования необходимо соблюдать определенный порядок действий:
Извлечь старый прибор можно, выкрутив шурупы, фиксирующие его в стене. Чтобы вытащить его из стены, нужно поддеть его ножом (при установке подрозетника в гипсокартонной стене). Если в помещении стены из бетона и кирпича, извлечь механизм можно с помощью пассатижей или отвертки. В новый подрозетник вдевают провода
Важно перед покупкой нового устройства замерить диаметр отверстия или старой конструкции, так как габариты подрозетников могут различаться. Для фиксации устройства в стене используют гипсовый раствор, который изготавливается согласно инструкции, приложенной к продукту
После высыхания раствора можно приступать к установке розетки.
Установка новой розетки
При работе с двойной розеткой действия производятся путем подсоединения обоих элементов конструкции к одной линии проводки. В один из них подводят 6 проводов, а во второй шлейф из 3 основных проводов.
Это означает, что один элемент розетки будет принимать ток и впоследствии передавать его другому.
Схема соединения
- Перед тем, как монтировать новое устройство, специалисты советуют разделать концы проводов заново. С помощью кусачек их нужно укоротить примерно на сантиметр, после чего очистить от изоляции концы.
- Если провод многожильный, его необходимо подкрутить плотнее.
- Внутреннюю часть нового изделия необходимо аккуратно вставить в подрозетник, чтобы розетка ровно вошла в отверстие.
- Крепко прижимая деталь к стене, нужно закрутить шурупы и зафиксировать прибор в подрозетнике.
Подключение проводов к блоку розеток
Обратите внимание, что провода подсоединяются особым способом (как показано на схеме ниже). При невыполнении предписаний может произойти короткое замыкание
При установке оборудования наперво в подрозетник укладывается аккуратно свернутый провод. Он не должен соприкасаться с распорными лапками коробки, иначе розетка не будет исправно работать.
В случае установки розетки на новую точку, рекомендуется проверить длину провода. Она не должна превышать 20 см, иначе может не поместится в подрозетник.
Инструкция по установке от существующей
Во-первых, определяют, какой будет достаточно
Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов
Разновидности
ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов
- Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
- С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
- Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
- Тип С5. Старого вида, выдерживающие до 6А.
- Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.
Каждый прибор состоит из
- колодки;
- защитного корпуса;
- контактов.
Выбор провода
При несоблюдении требований стандартов контакты перегреваются
- Для заземлённых подходит трёхжильный кабель.
- Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
- синего — для нулевого провода;
- красная и коричневая — для фазы.
- Незаземленная проводка состоит из двух жил — нуля и фазы.
- Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.
для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой
Последовательное и параллельное подсоединение
- Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
- Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.
Правила последовательного
Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью
Плюсы и минусы
Окончательный вариант плана-схемы проводки
Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. При этом в только построенных зданиях необходимо спланировать будущие возможности без лишней скромности: дополнительный телевизор, покупка отдельной морозильной камеры и подобное.
На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:
- простая система подключения и сборка цепи;
- возможность отрегулировать уровень напряжения, сделать меньше;
- можно использовать один предохранитель на цепь.
Минус становится очевидным после появления неисправностей – если сломается одна розетка, остальные работать не будут.
Соблюдение техники безопасности при монтаже розеток
Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток
Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:
- обесточить помещение, в котором проводятся работы;
- проверить участок перед началом специальным прибором (можно включить устройство в сеть);
- использовать резиновые перчатки, технику с прорезиненными ручками;
- при «наращивании» длины недостаточно скрутить провода, требуется спайка;
- не допускается контакт с соединенными оголенными кабелями;
- излишки не должны «торчать» – укорачивают, закладывают в стену;
- проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.
Подключить розетки указанными способами может каждый
Схемы имеют преимущества и недостатки, перед окончательным выбором важно установить мощность оборудования и способ разветвления проводки
Конструкция электрических розеток
Назначение электрической розетки состоит в том, чтобы создать надежный контакт с электрической вилкой. При плотном контакте с вилкой клемма розетки не нагревается и не искрит. Если контакт с вилкой не будет плотным, может произойти его нагрев, оплавление, и даже возгорание.
Параллельное подключение розеток
Корпус розетки должен препятствовать случайному прикосновению к клеммам розетки. Чтобы ограничить себе от подобных моментов, нужно приобретать качественные розетки. По типу розетки могут быть настенными или внутренними. По степени защиты IP они рассчитаны на применение в сухих помещениях, влажных помещениях, на улице в сырую погоду и даже под водой.
При подсоединении провода к розетке, особенно при параллельном подключении розеток, требуется высокая надежность, которая достигается винтовым соединением. К клемме провод должен прикручиваются винтом с плоской шайбой и гровером (пружинной шайбой), который не дает винту откручивается.
Параллельное подключение розеток через распределительную коробку и непосредственно с другой розетки
Кроме обычных розеток с двумя клеммами для фазы и нуля, есть розетки с заземлением, имеющие дополнительную клемму для защитного заземления. С увеличением числа электрических приборов, требуется установка дополнительных параллельно подключенных розеток. В одном месте можно подключить одну, две розетки или блок розеток.
Схемы подключения
Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.
Однофазная сеть без заземления
На схеме обозначены цифрами:
1 – общий автомат;
2 – тот, что отключает фазу на конкретной линии;
3 – нулевая шина;
4 – распределительные коробки, отдельные для каждой розетки;
5 – кабели.
Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.
Однофазная сеть, но с заземлением
В этом случае добавляется всего один элемент под номером 6, это – главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.
Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу – по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.
Тип подключения
Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:
- «шлейф», или последовательное подключение;
- «звезда», или параллельное подключение.
«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.
«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:
- С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
- Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
- Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

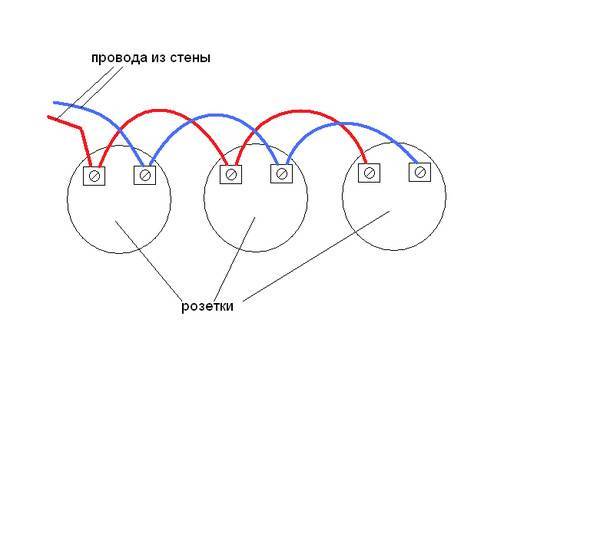

Подключение розеток шлейфом. Соединение розеток шлейфом своими руками
Работы, связанные с электричеством, в том числе и монтаж/демонтаж розеток, безусловно, относятся к числу тех, что требуют профессионального подхода. На сегодняшний день подключение розеток производят одним из следующих способов: используя для каждого места отдельную линию электропроводки или подключив несколько точек к одному источнику (шлейфом). Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.
Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.
Данная статья предназначается в помощь тем, кто решил, что именно подключение розеток шлейфом является оптимальным вариантом для его жилища.
Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.
Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.
Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.
Особенности монтажа шлейфового подключения
Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…
Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.
К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.
Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии
Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:
С использованием специальных соединителей
Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.
При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.
Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно
При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом. На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.
Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.
Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.
Соединение розеток шлейфом согласно ПУЭ
Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.
Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.
Сначала давайте прочитаем ПУЭ п. 1.7.144:
Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.
Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.
Из этого пункта видно, что подключение нулевых защитных и нулевых рабочих проводников должно быть выполнено с помощью ответвлений и не допускается их последовательное включение. То есть не допускается подключение данных проводников к контактам первой розетки, потом подключение второй розетки с помощью перемычек из жил кабеля и т.д.
Но, как быть, если необходимо сделать подключение розеток шлейфом, например в блоке, состоящем из нескольких розеток? Как это делаем мы я как раз вам и хочу показать.
Подключение розеток шлейфом выглядит так. От щита кабель пришел к первой розетке, потом от нее пошел на вторую, от второй на третью и т.д.
Для того чтобы не нарушать ПУЭ п.1.7.144 необходимо подключения нулевого рабочего и нулевого защитного проводников делать с помощью отдельных ответвлений. Для этого, чтобы уместить соединения ответвлений, мы применяем глубокие подрозетники. Они где-то на два сантиметра глубже обычных коробок, что позволяет в них все свободно уместить.
Как вариант, можно использовать установочные коробки Hegel. Берется один глубокий подрозетник и соединяется с несколькими обычными.
Ниже показываю пример, когда необходимо подключить две розетки, стоящие в одном блоке, и необходимо подключить следующий блок тоже состоящий из двух розеток. Для этого от щита приходит кабель к первому блоку, а второй кабель уже от него уходит на второй блок.
Соединенные установочные коробки монтируем в стену и оба кабеля выводим в глубокий подрозетник. На фото ниже второй кабель плохо видно, так как он лежит под первым.
Затем все концы разделываем и приготавливаем два комплекта перемычек. Таким образом, получается, что в глубоком подрозетнике будут находиться четыре фазных жилы, четыре нулевых рабочих жилы и четыре нулевых защитных жилы. Это группы жил: 1 – от щитка, 2 – на первую розетку блока, 3 – на вторую розетку блока, 4 – на следующий блок розеток.
Далее проводники группируем по цветам и соединяем. Все соединения я делаю с помощью опрессовки.
Гильзы изолируем с помощью термоусаживаемой трубки, так как это надежно, безопасно, быстро и не дорого.
Затем все соединения аккуратно укладываем в глубокую установочную коробку. Таким образом, получаются отдельные ответвления на каждый контакт розетки. Это разрешено ПУЭ. Также, при использовании данного варианта подключения розеток, пропадает необходимость применения скрытых распределительных коробок. Получается, что они будут находиться в самих подрозетниках и к ним всегда будет доступ в случае необходимости.
На заключительном этапе ставим сами розетки.
Ниже представлен следующий блок розеток, к которому уходит кабель от уже подключенного блока. Здесь выполняются те же самые операции, которые описаны выше.
На следующем фото показан конечный результат. Второй блок розеток находится в левой части фото
Во всей квартире мы подключали розетки шлейфом, как описано в данной статье. Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей.
Розетки в комнате.
Розетки в другой комнате.
Когда полы в квартире еще не готовы, то под инструмент и расходные материалы стелю что-то чистое. Люблю когда весь инструмент находится в чистоте.
Это интересно: Лучшие производители электроинструмента – рейтинг 2017 года: объясняем основательно
Способы подключения
Существует две основные схемы подключения розеток в квартире. Радиальное, которое еще называют «звездочкой», предусматривает подвод отдельной линии к каждой розетке. Этот способ требует дополнительных финансовых вложений, так как понадобится много дорогостоящего кабеля. Трудности возникают, если в квартире уже выполнена отделка и приходится штробить стены. Достоинства метода – простота и надежность. Его рекомендуется использовать для подключения мощных электрических приборов.
Второй способ – параллельный или шлейфовый, когда к одной линии подсоединяют одновременно несколько точек. Такая схема повышает экономию, но снижает безопасность и надежность электропроводки. Используют ее, если нужно подсоединить питание к группе розеток. Отдельные участки можно формировать в зависимости от расположения приборов.
