Назначение и достоинства песчаной подушки
Случаи, в которых нужна песчаная подушка под фундамент разнообразные, применяют ее не только как основание зданий. Работая в любой конструкции, она выполняет целый ряд функций:
Служит для выравнивания плоскости. Это основная роль песчаной подушки. Выравнивание поверхности для заливки обязательно, даже если оборудуется незаглубленный фундамент
Особенно важно проводить эту операцию после работы техники в котловане – это поможет сэкономить несколько кубов дорогого бетона, при этом важно знать, какой песок лучше
- Подушка под плиту фундамента может не отсыпаться, при оборудовании ее железобетонными плитами. При изготовлении ленточного основания, укладывать его следует на ровной песчаной подушке.
Песок для подушки фундамента укладывается и распределяет нагрузки фундамента здания. При этом распределение происходит не для защиты грунта, а именно основания здания при подвижках земли. При обустройстве слабых грунтов, песок заполняя все трещинки и поры повышает способность земли противостоять нагрузкам.
Подушка под фундаментные блоки , заполненная песком выполняет дренажную функцию, для отведения грунтовых и ливневых вод. Толщина слоя свыше 30 см, надежно укупориваются все поры в грунтах, даже с развитой системой каппиляров. Но использование подушки производится как дополнение к дренажной системе фундамента. Используя геотекстиль под песчаную подушку фундамента, улучшают гидроизоляцию слоя подсыпки.
Точно зная, какой песок использовать, решают одну из важных проблем для фундамента плитного устройства и других – это устранение пучение при морозе. Это обусловлено физическим свойством материала, выводить воду из грунта.
Обустройства песчаной отсыпкой требует не только фундаментная часть здания. С помощь. Такой операции производят защиту на трубопроводах, при заделке свай и опорой линий электропередачи.
Важно! Какой песок нужен для подушки фундамента? В зависимости от этажности здания может изменяться размер песчинок от 0,7 до 3,5 мм, но самым оптимальным решением проблемы выбора, согласно ГОСТа, является более доступный речной песок
Материалы для создания подушки
Даже судя из названия, «песчаная подушка» делается из песка, но не любого, как может показаться, а крупнозернистого.
Идеальный вариант – это гравелистый песок с крупной фракции. Именно «крупный» песок или речной песок средней фракции будет противостоять возможной усадке конструкции.
Но многие специалисты рекомендуют для устройства прослойки использовать песчано-гравийную смесь, мотивируя это лучшими дренажными и компенсационными свойствами.
На самом деле для компенсационной прослойки можно использовать любой, менее пучинистый материал, который хорошо противостоит сжатию.
Гораздо важнее уберечь эту прослойку от влияния на нее влаги, при сезонных повышениях уровня грунтовых вод. Для этого, нужно предотвратить смешивание почвы с песчаной подушкой посредством укладывания между ними слоя геотекстиля.
Виды подушек
В зависимости от того, выполняется ли подушка под плитный фундамент (ФБС), под бетон, выбирают оптимальный материал для слоя и его основные характеристики (толщина, высота, упрочнение и т.д.). До того, как обустраивать подушку, необходимо тщательно изучить грунт на объекте, выполнить все расчеты. Традиционно под фундамент подушка выполняется из песка, щебня, сборного/монолитного бетона.
Песчаная
Задумываясь о том, как сделать подушку под бетонную плиту или ленточный фундамент, чаще всего выбирают песок как наиболее простой в работе и доступный материал.
Когда актуальна песчаная подушка:
- Здание предполагается строить одноэтажным, из-за чего возможность уменьшить растраты становится вполне оправданной.
- Дом строят из облегченного материала.
- Уровень пролегания грунтовых вод находится глубоко (при условии, что почвенные воды залегают близко, обязателен дренаж).
Выполняя расчет подушки фундамента, нужно учитывать, что для данного типа работ годится исключительно песок крупной фракции. Мелкий песок использовать нельзя.
О чем нужно помнить, засыпая подушку:
- Поверхность подушки нужно делать максимально ровной, проверяя соответствующими инструментами.
- Слой песка в обязательном порядке тщательно и долго трамбуется.
- Оптимальная толщина подушки из песка – 20-40 сантиметров.
Из щебня
Щебень используется обычно там, где предполагаются немалые нагрузки на фундамент. Щебень выбирают разных фракций, каменные породы тоже могут быть какими угодно. Но наиболее прочной опорой будет щебень из гранита средней фракции.
Как сделать подушку для фундамента из щебня:
- Сначала поверхность траншеи, рва просыпают небольшим слоем (5-10 сантиметров) песка, чтобы обеспечит более плотное прилегание к грунту щебня.
- Песок тщательно выравнивается, хорошо трамбуется.
- Засыпается щебень нужной фракции слоем, толщина которого составляет до 20 сантиметров.
- Засыпка щебнем тщательно трамбуется при помощи соответствующего инструмента.
Щебеночная подушка должна быть шире основания на 30 сантиметров минимум, что обеспечит устойчивость и способность выдерживать немалую массу здания.
Бетонная
Бетонная подушка под дом может быть сборной или монолитной. Сборную делают из специальных трапециевидных блоков, произведенных в заводских условиях. Это максимально надежная опора для каменных домов большой массы. Правда, стоимость такого варианта достаточно большая.
Как укладывают подушки бетонные сборные:
- Сначала тщательно выравнивают почву.
- Засыпают песок слоем до 50 сантиметров (точная цифра зависит от особенностей строительного участка и почвы).
- Устанавливаются фундаментные блоки подушки.
Выполненная таким образом железобетонная подушка получается очень прочной, долговечной, способной выдерживать серьезные нагрузки. В Москве приобрести блоки не составит труда, как и в регионах. Производители предлагают изделия разной стоимости, параметров, с доставкой на объект или без.
Как заливают монолитные бетонные подушки под фундамент:
- Подготовка поверхности почвы – выравнивание, удаление всего, что мешает.
- Засыпка щебня слоем высотой максимум 10 сантиметров.
- Трамбовка щебня при помощи виброплиты.
- Установка деревянной опалубки по всему периметру фундамента. Высота конструкции равна толщине слоя бетона, верхний уровень совпадает с нулевой отметкой основания.
- Прокладка горизонтального и вертикального каркаса армирования для упрочнения конструкции.
- Заливка бетоном, трамбовка слоя, выжидание времени высыхания и полного набора прочности.
Бетонные подушки под фундамент делают из бетона С12-С15. Заливать можно не только в опалубку, но и непосредственно в грунт. Высота армированного слоя составляет минимум 40 сантиметров, чтобы выдерживать нагрузки на сжатие и не деформироваться.
Армируют обычно с использованием стальных прутьев, которые соединяют вязальной проволокой и располагают горизонтально, вертикально. Связывая прутья, удается добиться их неподвижности внутри опалубки до и монолитной конструкции после заливки.
Толщина промежуточного слоя
Устройство монолитного основания
Высота подушки всегда принимается после выполнения проектного расчета. Для этого специалисты делают геологические изыскания почвы в регионе возведения и находят характеристики грунта. На отметке подошвы воспринимается среднее давление на грунт, поэтому за счет уплотнения такое усилие будет меньше. Нагрузку будет воспринимать природное основание, поэтому правильный выбор толщины слоя предупредит возможность деформации.
Рекомендуемая толщина слоев:
- песчаное основание — 15 – 60 см;
- щебеночная подсыпка — 20 – 70 см:
- бетонный монолит — 25 – 50 см;
- сборные элементы — 30 – 50 см.
Толщина прослойки может быть уменьшена за счет применения геотекстильного полотна, которое исключит попадание влаги к основанию. Комбинирование материалов подушек также способствует уменьшению размеров.
Выполнение работ
Мы уяснили, нужна ли подушка под ленточный фундамент, какие материалы для этого использовать лучше всего. Теперь остается разобраться, как правильно устроить такое основание своими руками.
С целью выравнивания дна фундаментной траншеи либо котлована, засыпается слой песка или гравия высотой десять сантиметров. В местах, где планируется расширение стен, применяется бетонирование. Этот же вариант с бетонной подушкой используют, когда планируется строительство ленточного фундамента с армированными сваями из блоков ФБС.
Щебневая подсыпка устраивается просто, следует только не забывать, что высота насыпи не должна превышать основание, а параметры ширины будут в два раза больше аналогичного фундаментного размера. Как правило, прослойка из щебня составляет тридцать сантиметров, одна доля из которой приходится на песок.
Выровняв основание, начинаем устраивать подушку. Сначала насыпается слой песка, который проливаю водой и утрамбовывают. По аналогии поступают с гравийным слоем.
Наиболее надежный вариант – бетонная подушка. Процесс ее обустройства занимает много времени, но вполне выполним своими силами. Только следует помнить, что придется потратиться на необходимые материалы. Толщина такой опоры должна превышать параметры фундаменты на тридцать сантиметров.
Засыпка из песка
Такая фундаментная основа является наиболее легким в исполнении и экономичным вариантом, и выбирают ее застройщики, пытающиеся не только сэкономить деньги, но и ускорить процесс строительных работ.
И хоть на первый взгляд такое основание не внушает доверия по надежности, оно довольно хорошо справляется с возложенными на него задачами. Песок под фундаментной основой спасает ее от подмыва и обеспечивает допустимые нагрузочные воздействия на нижнюю ее часть. Сыпучий материал разравнивается и трамбуется виброплитой, периодически поливаясь водой.
Если почва слабонесущая, в дополнение к песку применяется гравий
Подобного рода подготовительные мероприятия практически исключают усадку фундаментного основания, и здесь очень важно правильно выполнить трамбовку
Устройство щебневой подушки
Перед тем, как засыпать этот материал, устраивают песчаный слой высотой до пятнадцати сантиметров, который выравнивается и уплотняется. После этого насыпают щебенку, размеры камней которой составляют 2 – 2.5 см, и тоже утрамбовывают. Щебеночный слой должен составлять двадцать – двадцать пять сантиметров.
Во время работы необходимо следить чтобы камни плотно ложились друг возле друга, заполняя все пустотные участки. Чтобы выполнить этот процесс, придется задействовать виброплиту, которая гарантированно поможет создать нужную плотность.
Устройство фундаментной основы будет начинаться со щебеночного слоя, поэтому высота подушки должна достигать нулевого уровня. Такая подложка под ленточную фундаментную основу позволяет сооружать объекты из любых материалов.
Бетонная подушка
Теперь разберемся, как смонтировать площадку из бетонного раствора. Такая конструкция имеет только один негативный момент – стоит достаточно дорого по сравнению с другими вариантами, а все остальное в данном проекте – сплошные преимущества.
Для начала необходимо отметить, что основание получится выносливым, если соблюдать технологический процесс, который выглядит следующим образом:
- строительная площадка очищается от растительности и другого мусора;
- почва выравнивается;
- насыпается слой щебенки, высота которого составляет десять сантиметров;
- выполняется трамбование;
- по всему периметру подушки монтируется опалубочная конструкция;
- вся площадка перед заливкой раствора армируется стальными прутьями;
- заливается бетонная смесь, марка которой определяется с учетом массы будущего объекта;
- раствор тщательно трамбуется глубинными вибраторами;
- до полного набора прочности конструкции потребуется не менее четырех недель.
Основа под строительство объекта получается идеальной, но требует значительных денежных расходов.

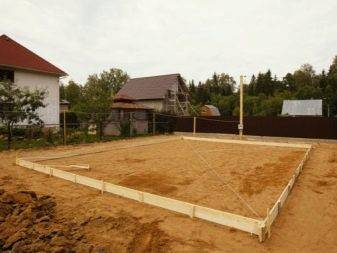

Установка опалубки
Процесс заливки бетонной подушки фундамента дома. После проверки ровности основания приступают к монтажу опалубки. Деревянные доски фиксируют скобами, с помощью которых конструкция не смещается с места. Устанавливают опалубку ровно посередине уложенной подушки
В процессе монтажа опалубки важно соблюдать прямой угол в месте соединения крайних углов основания. Образовавшиеся пространства между досками закрывают досками меньшего диаметра и забивают гвоздями
После возведения опалубки в слабые места конструкции засыпают грунт, который не позволит раствору просачиваться под конструкцию.
Зачем нужна песчаная подушка под ленточный фундамент. Песчаная подушка под ленточный фундамент
Укладка ленточного фундамента выполняется в несколько этапов. В частности это подготовка траншеи или конклава, создание опалубки и закладка песчаной подушки. Последний элемент играет важную роль в процессе строительства. Песчаная подушка под ленточный фундамент предотвращает осадку построенного объекта, создает дополнительную защиту от пагубного влияния воды. Но основной ее задачей является придача «костяку» новостройки устойчивости и прочности.
Какие особенности у песчаной подушки
Перед началом строительных работ следует разобраться, что такое песчаная подушка? В данной сфере принято различать несколько видов подушек (бетонная, песчаная, щебневая), среди которых именно песчаная находится на особом счету у строителей. Это не что иное, как слой песчаной породы, заложенный под основание фундамента для создания надежной основы и защиты новостройки.
В чем же преимущества такого приспособления? К основным его заслугам зачисляют:
- доступность используемого материала – песка;
- возможность плотной трамбовки;
- невысокий уровень теплопроводности (уменьшается риск потери тепла);
- относительную простоту изготовления.
Среди незначительных недостатков конструкции-подушки самым важным является то, что с такой основой нежелательно возводить многоэтажные дома.
Необходимость укладки подушки из песка под ленточный фундамент
О целесообразности применения фундаментной подушки можно говорить после анализа местности, где будет построено здание. Здесь важную роль играет наличие грунтовых вод. Применение песчаной подушки возможно, если подземные воды находятся на достаточной дистанции от плоскости, на которой будет заложен фундамент будущего строения.
Также подушка из песка оправдывает себя в случае, если планируется возведение одноэтажного дома или здания из легкого строительного материала.
Причины целесообразности закладки подушки под основание здания
Можно ли обойтись без описанной выше технологии? Причины, по которым лучше затрудниться и все-таки заложить этот песчаный пласт под «костяк» дома, следующие:
- Песок может устранить проблему неустойчивого грунта. Например, на месте заложения основы здания может быть слой глины. Этот грунт достаточно пучинистый, что скажется на качестве фундамента при промерзании земли.
- Даже неширокий песчаный слой устранит все неровности дна траншеи. Любой фундамент требует идеально ровной поверхности у основания.
- Песчаная подушка служит соединяющим звеном между землей и фундаментной подошвой. Благодаря замене верхних слоев земли песком, уменьшается осадка грунта и деформация почвы.
Закладка песчаной подушки: что и как?
Рассмотрим подробно, как сделать песчаную подушку качественно и надежно. Ее изготовление состоит из нескольких этапов.
Определение толщины прослойки-подушки. Традиционно размер основы под фундамент варьируется от 10 до 25 см. Толщина зависит от веса возводимой конструкции. Подготовка площадки. Необходимо сделать разметку фундамента в соответствии с проектом. Дальше натягивается строительная леска, осуществляется проверка диагоналей по плану строительства дома. Создание обноски. После того как траншея вырыта, необходимо сделать обноски. Для этого вбиваются опоры-стойки на расстоянии около 2 метров от основы фундамента. К установленным опорам крепятся доски на уровне 80 см от поверхности земли. На этом шаге следует отметить углы фундамента. Обработка внутренних боков траншеи. Стены рекомендуют отделывать без откосов
При обработке стенок траншеи следует обратить внимание на уровень подземных вод. В ситуации приближенного размещения воды, следует увеличить ширину песчаного слоя
Трамбовка подушки
Во время закладки собственно самой подушки важную роль играет трамбовка. Улаживать основу фундамента следует слоями по 20 см, постепенно. Лишний спех может создать угрозу осадки здания. Каждый слой трамбуется с помощью катка или площадного вибратора. Укладка гидроизоляционного слоя. После того как песок утрамбован и выровнен, обязательно нужно уложить слой гидроизоляции. Для этого рекомендуют использовать рулонную пленку или смесь битума. Для того чтобы максимально крепко закрепить изоляцию, ее крепят с внешних сторон опалубки. В качестве фиксации используют гвозди с достаточно широкими металлическими «шляпками» или же строительный пистолет, который крепит материал металлическими скобами. Армирование получившейся песчаной конструкции. На последнем этапе закладки подушки проводится армирование и заливка фундамента. Следует иметь в виду, что на песчаную подушку следует уложить защитный слой 70 мм, не менее.
Устройство
Монтаж некоторых видов фундаментных подушек может быть проведен самостоятельно без использования дорогостоящей техники и привлечения специалистов. Самым эффективным, но в то же время недорогим способом обустройства прослойки, является установка песчано-гравийной подушки, технология монтажа которой предусматривает несколько этапов.
Первоначально следует выкопать траншею, глубина которой будет соответствовать началу плотного слоя грунта. Затем в приготовленный ров нужно засыпать крупнозернистый речной песок. Засыпание следует производить небольшими порциями, постепенно формируя равномерные слои толщиной 15 см, и поочередно проливая их водой и утрамбовывая.
Между слоями песка укладываются слои гравия. Их толщина может варьироваться от 5 до 25 см, и зависит от типа почвы и этажности дома. Песчано-гравийную подушку рекомендуется оборудовать под всем строением: это обеспечит равномерную усадку здания и предотвратит появление трещин на стенах. Ширина подушки должна выступать за пределы фундамента на 30 см.
Важным условием обустройства такого типа прослойки является особо тщательное утрамбовывание каждого слоя. Плотность свеженасыпанного основания под фундамент должна составлять 1,6 г/см3 относительно плотности грунта.
Аналогичным образом производится устройство подушки из щебня. В данном случае два нижних слоя составляют песок и гравий, на которые сверху засыпается слой щебня толщиной от 25 до 30 см. Горизонтальность уложенного слоя следует проверить при помощи строительного уровня. Размеры подушки должны превышать габариты фундамента на 50 см.
Совсем простым является обустройство песчаной подушки. Для ее монтажа сначала нужно произвести разметку и извлечь грунт до необходимой глубины. Затем на дно выкопанной траншеи нужно постелить геотекстиль, который будет служить защитой фундамента от влаги. Далее можно начинать засыпку дренажного слоя, для формирования которого подойдет крупнофракционный песок.
Качество утрамбовки можно проверить следующим образом: нужно наступить на подушку обеими ногами, а затем сойти с нее и проверить наличие следов от обуви. На правильно утрамбованном песке следов не должно быть видно. В противном случае следует возобновить работы и добиться высокой плотности созданной подушки.
Расчет толщины основного слоя производится индивидуально и зависит от площади дома и материала строительства стен. В любом случае общая толщина песчаной подушки должна быть не менее 15 см. По окончании монтажных работ нужно еще раз проверить горизонтальность, после чего можно приступить к построению опалубка и заливке фундамента.
Зачем нужна подушка под фундамент
Следовательно, должны соблюдаться правила устройства, и одно из них – это подушка под фундамент. Данная конструкция несущего характера способствует оптимальному перераспределению нагрузочных воздействий от объекта, исключает явление проседания. Кроме того, подушкой для фундамента удается приподнять низ опорной конструкции по отношению к уровню подземных вод.
Чаще всего искусственное основание устраивается из песка. Не стоит путать подушку с обычной песчаной подготовкой, слой которой гораздо тоньше. Устройство подушки под фундамент выполняется с целью улучшения слабой или просадочной почвы, чтобы заменить пучинистый грунтовый состав на непучинистый непосредственно под фундаментной конструкцией. Размерные параметры и формы подушки определяются с учетом имеющихся особенностей.
Рассмотрим необходимость обустройства подушки на примере слоя, сформированного из песка. Она исполняет следующие функции:
выравнивание. Это основное предназначение правильной подушки для фундамента, так как с ее помощью выравнивается дно фундаментной траншеи или котлована. Подушку в обязательном порядке насыпают под плитный фундамент или под основание из фбс, то есть под все сборные конструкции. Довольно часто дно котлована после строительной техники имеет неровности, которые с целью экономии денег выравниваются именно песком;
- перераспределение нагрузочных воздействий. Многие специалисты уверяют, что подушка способна распределять нагрузку. Только куда? Дело в том, что нагрузочные усилия распределяются равномерно в любом случае – с подушкой или без нее. Считается, что песчаное основание уменьшает давление на почвенный состав и защищает от возможных подвижек грунта, компенсируя их;
- функции дренажа. Если насыпать под плиты фундамента песчаную подушку толщиной в тридцать сантиметров, в грунте разрушатся капиллярные связи, и вода в фундамент не поступает;
- защита от зимнего пучения. Песок прекрасно отводит воду, и им лучше всего заменять пучинистые грунты, чтобы придать конструкции фундамента стабильную устойчивость. Только помните, что технология предусматривает устройство дренажа, чтобы вода, накапливающаяся в песке, не усугубляла ситуацию.
Теперь вы знаете, зачем нужна подушка под фундамент.
Общие правила устройства фундаментной подушки
Для чего необходим этот элемент, мы выяснили. Теперь рассмотрим основные правила строительства, с чего следует начать, чтобы возвести надежную основу для несущей конструкции.
Укладка материалов выполняется послойно, с периодическим уплотнением. Для ручной трамбовки устраивают слои в пять – десять сантиметров, при использовании виброплит этот показатель на пять сантиметров увеличивается.
Многих интересует вопрос, зачем закладывать подушку под всем фундаментныам основанием. Данная мера позволит обеспечить равномерность осадки здания.
Размеры ширины подушек по отношению к аналогичному значению ленточного фундамента делаются больше на тридцать сантиметров.
Расчет количества материала для обустройства подушки из щебня
Чтобы определить расход сыпучего материала, необходимо знать объем подложки и вес задействованной фракции. Этот показатель можно посмотреть либо в сертификате качества, либо использовать общее усредненное значение. Последнее составляет 1450 килограммов на кубический метр. Одна тонна щебня заполняет собой объем, равный 0,67 кубических метров. Достаточно разделить объем подушки на этот параметр. Результатом становится нужное количество щебня.
Если есть возможность узнать точный вес фракции, расчеты будут более точными. Кроме того, необходимо учитывать и то, что подушка чаще всего обустраивается комбинированной, а, значит, часть объема займет речной песок. Его расход увеличится при замене верхних слоев проблемного грунта. Сыпучие материалы лучше заказывать с запасом в 10-20 процентов. Иначе потом придется производить дополнительную закупку. Не следует забывать и о том, что щебень используют и для фундамента, поэтому его потребуется больше, нежели просто для подушки.
Назначение и преимущества отсыпки из щебня.
Для того чтобы понять зачем нужна отсыпка из щебня требуется знать его положительные и отрицательные стороны. Подушка из щебня под фундамент из плит фбс обладает свойствами, способными выдерживать большие нагрузки. Щебеночная отсыпка по своим характеристикам превосходит песочную:
она поможет выровнять поверхность под мелкозаглубленный или незаглубленный фундамент;
при применении щебня для подушки под фундамент, она обладает лучшей устойчивостью к перепадам температур
Важно знать какой щебень использовать;
высокие теплоизоляционные и гидроизоляционные свойства щебеночной подушки.. При работе, операции выполняются аналогично с изготовлением песчаной отсыпки
Насыпается слой щебня и хорошо утрамбовывается. Таким образом, удаляются пустоты, и происходит уплотнение слоя гравия
При работе, операции выполняются аналогично с изготовлением песчаной отсыпки. Насыпается слой щебня и хорошо утрамбовывается. Таким образом, удаляются пустоты, и происходит уплотнение слоя гравия.
К недостаткам можно отнести большая стоимость материала, но это спорное утверждение. В районах, где он производится цена на продукцию значительно уменьшается. Большой вес увеличивает расходы на его транспортировку. Производится щебенка из гравия, гранитных фракций и прочных известковых масс. Гравий не подвержен воздействию и накоплению радиации и достаточно прочен.
Производится дроблением или просеиванием горной породы в специальных устройствах. Невысокая цена делает такой материал более востребованным. Гранитный щебень очень прочный, но более дорогой. Производится при обработке гранитной основы. Известняковый материал – это менее прочный, но более не поддающийся воздействию окружающей среды. Он производится при переработке известняка.
Песчаная подушка под фундамент
Песчаная подушка под фундамент применяется:
- На строительных площадках, под которыми на достаточной глубине располагаются грунтовые воды. При выполнении работ на участке с близко расположенными грунтовыми водами необходимо, в обязательном порядке, под песчаным массивом сформировать дренажную систему. Она обеспечит защиту уплотненного песка от размытия.
- При строительстве базы зданий, стены которых изготовлены из легких ячеистых материалов или каркасных конструкций. При повышенной плотности материала стен возрастает нагрузка на основание и использование уплотненного крупного песка не обеспечивает желаемого эффекта. Сфера использования ограничивается одноэтажными строениями.
Повышение несущей способности песчаной массы обеспечивается благодаря тщательной трамбовке, повышающей плотность слоя подсыпки.
Песчаная подушка под фундамент – это самый простой и дешевый тип подсыпки, поэтому его выбирают те, кто хочет сэкономить финансы, ускорить процесс строительства и выполнить его своими руками
