Подсветка в ванной комнате: обустройство светодиодной подсветки своими руками

Светодиодная подсветка с тыльной стороны своими руками

Вопросы подготовки зеркала (удаления защитного и отражающего слоя по рисунку подсветки) для такого варианта затрагивались выше. Для сборки конструкции нужно:

• Замерить зеркало.
• Нарезать алюминиевый профиль шириной до 10 мм на планки по размеру зеркала
• Приклеить планки по периметру с тыльной стороны полотна, так, чтобы получился сплошной каркас. Приклеить и детали для крепления зеркала на стену
• Нарезать по внутренней длине каркаса светодиодную ленту.
• Закрепить зеркало на стене, подключить адаптер.

• Закрепить ленту на каркасе (большинство моделей выпускается на самоклеющейся основе, если ее нет – использовать двусторонний монтажный скотч).
• Припаять к контактным площадкам ленты проводники или использовать для подключения специальный LED-коннектор. Установить выключатель и (при необходимости) контролер, соединить элементы схемы. Вывести проводники, подключить адаптер питания. Проверить работу подсветки (включить).

Количество светильников в ванной

Перед тем как подключить в ванной свет, требуется определиться с типом освещения, вариантом светильника и, конечно же, с их количеством. Так, для ванной комнаты с небольшой площадью (до 5 м2) достаточно будет монтировать 2-3 точечных осветительных прибора.

Обратите внимание, что в зоне умывальника и зеркала потребуется организовать дополнительный свет, сделав утренний туалет максимально удобным. С просторной ванной все по-другому

Здесь важна зональная расстановка света. Это не только сделает обстановку приятнее, но зрительно разделит пространство на зоны, выделяя каждую из них по-своему

С просторной ванной все по-другому. Здесь важна зональная расстановка света. Это не только сделает обстановку приятнее, но зрительно разделит пространство на зоны, выделяя каждую из них по-своему.

В таком случае определиться с типом света и количеством ламп придется еще на этапе ремонтных работ, предшествующем отделке. Так вы сможете организовать проводку в соответствии со всеми требованиями и нормами, сделав свет в ванной абсолютно безопасным для использования.

Зоны ванны и виды LED-лент для них

Первой и наиболее важной является зона, в которой размещается ванна, душевая кабина и раковина. Здесь наблюдается постоянное присутствие воды

И если в этом месте монтировать светодиодный источник света, то он будет постоянно контактировать с водой.

Влагозащищенная LED лента

В данном случае лучше всего использовать те ленты, которые обладают защитой IP67 и IP68. Эта защита заключается в наличии сплошной герметизации. Стоит отметить, что LED-лента с маркировкой IP67 может выдерживать временное погружение в воду.

Что касается ленточки с маркировкой IP68, то ее можно погружать под воду на долгое время. Правда, глубина погрузки не должна превышать одного метра. Что касается их применения, то первую можно использовать для эффектной подсветки умывальника (можно установить над ним) или ванны. LED-лента с защитой IP67 монтируется на верхний край ванны и на ее внешние стороны.

Если же говорить о светодиодной ленте с маркировкой IP68, то ее можно устанавливать на внутренние стенки ванны. Такое использование можно назвать чисто декоративным.

Вторая зона – это та часть, которая находится вокруг ванны, душевой кабины или умывальника. Ее пространство составляет 60 сантиметров вокруг вышеупомянутых предметов. В эту зону также часто попадает вода.

Но, она имеет вид малых капель и иногда потоков. Здесь целесообразно использовать ленточку с маркировкой IP67. Высота первых двух зон обычно не превышает 2,25 метра.

Третья зона – это пространство, которых находится на расстоянии 60 сантиметров от края ванны или умывальника. В нее могут попадать только капли воды.

Для создания светодиодного освещения в этой части помещения с ванной можно использовать ленту с маркировкой IP65 или IP67. LED-лента IP65 является герметизированной только с одной стороны. Изоляция покрывает светодиоды, контакты и все другие элементы, которые находятся на верхней части печатной платы.

Четвертая зона представляет собой пространство, которое находится на расстоянии 3 метров от источника воды. Здесь может накапливаться лишь пара и конденсат. Возможным вариантом является использование LED-ленты с защитой IP65.

Что такое Лед подсветка

Светодиодная подсветка создается с помощью LEDисточников света. К ним относятся лампы, ленты, панели и другие осветительные устройства. Для создания общего освещения используются лампочки из светодиодов. Подсветку многоуровневых потолков, элементов дизайна выполняют с помощью ЛЕД лент.

Плюсы и минусы

Подсветка с использованием светодиодных изделий активно используется в современном мире. Это объясняется преимуществами, которые дают светодиоды:

• стильный внешний вид изделия;
• высокая эффективность;
• экономичность;
• долгий срок службы;
• низкая трудоемкость при монтаже;
• экологичность;
• безопасность;
• функциональность;
• компактность, гибкость;
• цветовое разнообразие.

Недостаток можно выделить один – светодиодные источники стоят дороже классических аналогов. Но эта цена окупается благодаря долгой работе и малому потреблению электроэнергии.

Область применения

Светодиодная подсветка применяется везде – в квартирах, в архитектуре, на улицах, в рекламных баннерах. Также светодиоды используются в подсветке телевизоров, экранов смартфонов и планшетов.

Альтернативное освещение

Очень часто дизайнеры используют приём подсветки всего потолка. За вставками из полотна, матового стекла или пластика скрываются ряды люминесцентных ламп или ленты из светодиодов. Такие осветительные блоки можно делать и на стенах – благодаря этому пространство также заметно расширяется.

Матовые панели

Ещё один удачный вариант для маленькой ванны — использовать для подсветки зеркало со встроенной лампой. Всё равно ведь без зеркала не обойтись, а так и места занято мало, и функционал вполне достойный.

Зеркала с подсветкой

С таким же успехом это может быть зеркальный шкафчик, со встроенными LED-лентами.

Зеркальный шкафчик

Отличный приём — установить зеркала на противоположных стенах. Прибегнув к этой маленькой хитрости, вы расширите пространство ванной и усилите освещённость, без наращивания мощностей ламп. Вдохновившись идеей, вы можете сделать такой многофункциональный предмет интерьера своими руками. Для этого понадобится база – зеркало, и комплект светодиодов с блоком питания, проводами и понижающим трансформатором.

Применение светодиодов

Для любой другой комнаты можно было бы обойтись едва ли не готовой китайской гирляндой, но в ванной должны использоваться только влагозащищённые изделия, качественной сборки. Замыкание от воды – не шутки.

Освещение зеркала в ванной

Как правило, хорошего освещения требует именно зеркало. Поэтому дизайнеры рекомендуют приобретать модели со встроенными лампами. К уже имеющемуся зеркалу без ламп можно установить внешнюю светодиодную подсветку. Обычно ее монтируют с двух или четырех сторон от рамы.

Фото: Pexels

Хорошим решением может стать LED-лента по периметру зеркала. На рынке представлены модели с возможностью изменения режимов яркости и цвета

Стоит обратить внимание и на гибкий неон — ПВХ-шнур, оснащенный диодами. Его можно установить на боковую поверхность мебели, на стены, карнизы или на пол

Чтобы избежать бликов на стекле, внешние от зеркала источники света нужно располагать перпендикулярно его отражающей поверхности.

Основные места для подсветки

Благодаря компактности и простоте монтажа светодиодной ленты она может использоваться практически для любого элемента. Так, начать стоит с потолка. Здесь в первую очередь необходимо задуматься об основном источнике света, а затем – о дополнительном. Например, если потолок имеет неровную поверхность (натяжной или гипсокартонная конструкция), то при планировании, монтаже можно предусмотреть место и для LED-ленты.

Также можно рассмотреть организацию светодиодной подсветки для освещения стен. В отличие от верхнего зонирования, среднее предусматривает множество вариантов. Так, при помощи светодиодной лентой можно выделить:

• ниши;
• картины,
• полки;
• мебель;
• технику;
• сантехнику.

Кроме того, в средней зоне размещается раковина для водных процедур, а также зеркало. Стоит отметить, что все дизайнеры при планировании интерьера ванной используют дополнительное освещение зеркала. Около него должен быть хороший свет.

Пол – не менее актуальное место для декоративной подсветки. Единственным правилом является безопасность, то есть, лента должна быть надежно защищена от возможного попадания влаги и перепадов температур.

Что такое точечный светильник

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

• корпус;
• провода;
• патрон (может быть электрическим);
• фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, ВтСоответствие лампе накаливания, Вт

1,8	10
3	30-40
4	35-40
4,2	45
5	50-55
5,4	55
6	55-65
7	65-75
8	70-80
9,5	80-90
10	70-80
12	90-100
14	140-150

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

У зеркала

В ванной независимо от ее габаритов рекомендуется обустроить несколько зон.

Например, у зеркала – рабочее место.

• Выбирается подсветка нейтрального свечения. Кожа человека не будет смотреться бледной или желтой.
• Чтобы освещение не раздражало глаза, предпочтение отдается рассеянному свету.
• В качестве основного источники около зеркала используются абажуры из матового стекла и пластика.
• Светильники размещаются на одинаковом расстоянии по обе стороны от зеркального полотна. Освещение в этом случае будет равномерным, не будет на лицо падать тень.
• Для основной подсветки используются светодиодные лампы от 40 до 60 ВТ.
• Светодиодная лента с защитой IP68– это второй вариант освещения зоны у зеркала. Маркировка указывает на то, что капли воды не повредят ленте.
• Лента по периметру зеркала – рассматривается как основная подсветка. А зеркало в ванную с декоративной подсветкой – это размещение ленты за рабочей поверхностью. Поток света частично теряется. Чтобы лучи не попадали в глаза, декоративная светодиодная лента прикрывается рамкой из алюминия, что направляет весь поток света в зеркало.

Фото светодиодного освещения в ванной

Чаще всего для декоративной подсветки используются светодиодные ленты, обеспечивающие голубоватое и зеленое свечение, успокаивающе действующее на нервную систему и позволяющее расслабиться.

Иногда можно увидеть дизайнерские решения с использованием сиреневой подсветки, которая также смотрится очень эффектно.

Можно подобрать несколько различных цветовых решений подсветки для выделения разных зон и освещения отдельных предметов интерьера – самой ванны, мебели, ниш, встроенных и навесных шкафчиков.

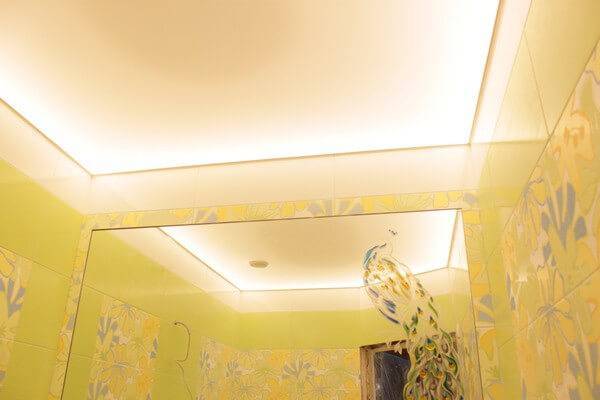

Очень красиво смотрится подсветка потолка по контуру помещения.

https://youtube.com/watch?v=3I3IAQcd1FE

Если у вас не получается самостоятельно придумать интересное решение, обратитесь к профессионалам, которые предложат вам наиболее интересные варианты, имеющиеся в их портфолио.

• <Какие светильники лучше для ванной?
• Освещение маленькой ванной>

Как правильно монтировать

На потолке или стене делают разметку размещения креплений под светильники. Настенное освещение крепят с помощью дюбелей или саморезов. Легкие или пластиковые приборы устанавливают на деревянные, гипсокартонные панели. Проводку закрепляют крючками и маскируют накладным корпусом.

Монтаж необходимо проводить, соблюдая технику безопасности

Разметка светильников на натяжном потолке делается до установки полотна. Проводят проводку к местам крепления. Затем натягивают потолок на лицевой стороне которого отмечено потолочным лазером симметричное расположение приборов.

На место разметки крепят пластиковую подкладку, благодаря которой полотно не пойдет по швам при резке отверстий. Корпус светильников вставляют в вырезанное отверстие соединив провода с патроном. Далее вкручивают лампочки и закрывают герметичным покрытием.

Для монтажа светильников надо обесточить всю квартиру и работать в резиновых перчатках.

Плюсы и минусы

Светодиодные лампы набирают все большую популярность, отодвигая на второй план другие источники искусственного света. А использование в ванной комнате практически незаменимо ввиду положительных характеристик изделия.

Самым главным достоинством светодиодного освещения является его экономичность. При высокой светоотдаче происходит небольшое потребление электроэнергии (120 Лм/Вт, в то время как лампа накаливания способна выдавать 10-24 Лм/Вт). А так как в ванной практически всегда отсутствуют окна с доступом природного света, качество искусственного освещения играет ведущую роль.

Светодиодная подсветка в ванной

Для условий повышенной влажности важна безопасность электрического оборудования. Поскольку светодиодный светильник работает под напряжением 12 или 24 В, то даже при возможном контакте с поврежденной проводкой или самой лампой никакого вреда организму нанесено не будет.

Отличаются такие изделия продолжительным сроком службы, который по сравнению с лампами накаливая больше в 50 раз. Приблизительные подсчеты показывают, что установленная подсветка прослужит при беспрерывном использовании около 8 лет.

Это практически исключает вероятность поломки и необходимость замены. Что не всегда возможно, если точки освещения находятся в труднодоступных местах или вмонтированы таким образом, что для замены приходится рушить целостность какой-либо конструкции.

Освещение люстры со светодиодной лампой регулируют, делая ярче или приглушеннее. Такое свойство востребовано для среднего потребителя, ведь иногда хочется создать романтическую обстановку полумрака или просто дать глазам отдохнуть после долгого трудового дня за монитором компьютера.

Популярность светодиодных приборов освещения объясняется широтой дизайнерских решений, цветовых спектров и множества режимов работы. А сегодня начали активно выпускаться полноценные потолочные и настенные светильники, которые оборудуются такими лампами.

К недостаткам в первую очередь нужно причислить высокую стоимость изделия. Хотя благодаря длительному сроку службы речь идет о долгосрочной экономии.

Некоторые пользователи отмечают, что в процессе длительного нахождения под диодным освещением чувствуется напряжение на глаза. Лампы вызывают усталость и повышают напряжение. Но этот недостаток теряет свою актуальность, даже если светодиоды используются в ванной как основное освещение. Нахождение в этом помещении лимитировано небольшими временными рамками.

Изделия со светодиодами не переносят температур выше 100°С, поэтому их использование в банях и саунах нецелесообразно.

Требования безопасности

Перед тем как выбирать светильник по внешнему виду или функциональным особенностям, необходимо позаботиться о том, чтобы он соответствовал требованиям безопасности. Ванная комната — это помещение, где на лампу постоянно воздействуют водяные пары, горячий воздух или даже прямые струи воды. Не каждый осветительный прибор способен работать в таких условиях, а освещение должно быть безопасным.

При выборе светильника в первую очередь нужно обращать внимание на его степень защиты IP. Кодировка содержит 3 цифры, которые шифруют следующие параметры:

• первая цифра — уровень защиты от твёрдых частиц, пыли, от 0 до 6;
• вторая цифра — защита от влаги, от 0 до 8, причём значение «8» означает, что устройство может работать под водой;
• третья цифра — ударопрочность, от 0 до 10.

Некоторые производители указывают только первые две цифры. Главное, о чём нужно побеспокоиться при покупке лампы, — это влагозащита.

Помещение ванной делится на 4 зоны, в зависимости от влажности.

1. Первая зона — наиболее влажная часть комнаты. Здесь высокая концентрация водяного пара, прямые струи воды. Чаще всего это пространство непосредственно над ванной или внутри душевой кабины. Здесь по технике безопасности нужно устанавливать осветительные приборы мощностью в 12 Вт и с защитой от IP674. Такая степень говорит о том, что светильник водонепроницаем и способен некоторое время работать под водой.
2. Вторая зона — светильники примыкают к ванной или раковине. Концентрация водяного пара высока, могут попадать брызги воды. Сюда целесообразно вешать модели, работающие от напряжения 24 Вт с IP от 452. Такие лампы защищены от прямого попадания струй воды.
3. Третья зона — на расстоянии полуметра от источников воды. Концентрация водяного пара меньше, брызги воды практически не попадают. Допустимо использовать устройства с маркировкой IP от 242 — они защищены от брызг.
4. Четвёртая зона находится в значительном удалении от источников воды. Здесь практически сухо, поэтому допустимо вешать лампы от IP 011 — это наименьшая допустимая степень защиты.

С чего начать?

Итак, первое, что Вам нужно сделать – создать электрическую схему освещения, на которой отметить количество и местоположение всех желаемых светильников. Учтите, что распределительная коробка, как правило, вынесена за пределы помещения, поэтому линию нужно провести из другой комнаты, где и установлена данная электрическая точка.

Из всех существующих вариантов светильников мы рекомендуем отдавать предпочтение точечным и бра. Их установка занимает не так много времени, к тому же изделия не занимают много свободного пространства. Также можно сделать скрытую подсветку потолка при помощи светодиодной ленты, что особенно популярно на сегодняшний день (смотрите фото, чтобы увидеть всю оригинальность идеи).

Что касается лампочек, лучше покупать светодиодные, которые, несмотря на свою высокую стоимость, позволяют экономить электроэнергию на протяжении 30-50 тыс. часов (как заверяют производители). Не забываем, что светильники для ванной комнаты должны быть влагозащищенными и при этом размещать их желательно подальше от воды.

Также нужно рассчитать количество и мощность светильников, чтобы не переплачивать лишние деньги за электроэнергию и в то же время не страдать от тусклого света. Простой алгоритм расчета, которым можно воспользоваться, предоставлен в статье: монтаж освещения в квартире.

Следует отметить, что в данной инструкции мы рассматриваем инструкцию о том, как сделать освещение в ванной комнате на этапе, когда уже будет происходить замена электропроводки в квартире. Вопросы, касающиеся выбора автоматических выключателей, УЗО, провода для розеточной группы рассмотрим только в общих чертах.

Что касается остальных комплектующих (возможно Вам это пригодится), рекомендуем выбирать следующие изделия:

• 25-и амперное УЗО на розетки с отключающим дифференциальным током на 10 мА;
• автоматический выключатель на 25 А (если будет осуществляться установка электрического котла и стиральной машины);
• на свет нужен 10-и амперный автомат, если будет выведена отдельная линия от распределительного щитка;
• провод для освещения ВВГнг трехжильный, сечением не менее 1,5 мм2.

Как только монтажная схема будет создана, можно переходить далее – к подключению освещения в ванной комнате своими руками.

Это интересно: Самовыравнивающийся пол Геркулес — состав, свойства, характеристики

Пошаговая инструкция

Рассмотрим, как изготавливается своими руками светодиодная подсветка для зеркала. Порядок действий:

1. Разработать проект или, как минимум, рабочий чертеж. Не следует относиться к этому пункту как к излишней трате времени, так как тщательная проработка деталей и заблаговременный подсчет всех необходимых материалов и инструментов поможет быстро и качественно выполнить работу, получить ожидаемый результат.
2. По размерам зеркала собрать короб для светодиодной ленты. Как правило, он представляет собой рамку, приклеенную на поверхность с обратной стороны. Ее размер на 8-10 см по каждой стороне меньше, чем длина и ширина зеркала — это обеспечивает скрытый монтаж светильника. Проще всего использовать для этого дюралюминиевые уголки или трубу прямоугольного сечения. Некоторую сложность составит подрезка углов под 45°, которую лучше всего сделать на маятниковом станке или, что несколько хуже, вручную с помощью стусла.
3. В верхней планке короба (рамки) просверлить отверстия для навески на стену. (Этот пункт необходим, если не используются специальные крепления или кронштейны).
4. Положить зеркало на лицевую сторону. Приклеить рамку с обратной стороны, обеспечивая равномерный отступ от края по всем сторонам.
5. На внешние стороны рамки приклеить светодиодную подсветку. Можно использовать собственный липкий слой, имеющийся на ленте. Также подойдет двухсторонний скотч или водостойкий клей.
6. Соединить коннекторами части ленты, прикрепить провода и навесить его на стену.
7. Присоединить провода к блоку питания, а сам блок подключить к сети. Использовать один из вариантов включения подсветки — либо от общего выключателя освещения, либо от собственной кнопки.
8. Произвести пробное включение, при обнаружении неполадок — устранить их соответствующим способом.

Указанный порядок действий приведен для примера, в каждом конкретном случае возможны отклонения или дополнительные пункты.

Украшение мебели, ниш, полок

В ванной комнате элемент освещения выполняет не только свою основную роль, но и может использоваться для совершенствования дизайна отдельного предмета интерьера.

• Например, ниши и полки украшаются светодиодной лентой белого цвета. Они крепятся под выступающие части. Полка в ванной с подсветкой голубого или синего цвета кажется легкой и воздушной.
• Одним или двумя крупными точечными светодиодами (диаметром 5 см) украшается навесной комод или боковой шкаф.
• Утопленная в глубь ниши мебель освещается лентой или точечными светильниками. Поток лучей белого, золото, голубого света вписывается в любой интерьер.
• В ванной комнате, установленный автоматический выключатель, регулирует поток света в шкафу со светодиодной ленточной подсветкой. При открытии двери срабатывают 3-4 светодиодные лампочки ленты.

Основные выводы

Подсветка зеркала в ванной комнате своими руками с помощью светодиодной ленты позволяет украсить помещение, дополнить его интерьер стильным и эффектным элементом. Монтаж и установка подсветки не представляет принципиальной сложности, требуется лишь аккуратность и тщательность в выполнении всех операций.

Результат позволит не только украсить помещение, но и сделает пользование зеркалом более удобным, улучшит видимость, повысит качество всех гигиенических процедур. Если вы имеете собственные варианты изготовления подсветки, можете изложить их в своих комментариях. Новые идеи нужны и опытным, и начинающим мастерам.
