Когда нужна регулировка доводчика двери
Современный дверной доводчик появился сравнительно недавно. Его задача — обеспечение плавного закрывания дверного полотна. Такие приспособления могут устанавливаться как на входных и межкомнатных дверях в домах и квартирах, так и в офисах, магазинах, подъездах и т. д. Раньше для закрывания двери использовали пружину, но при этом полотно захлопывалось со стуком и происходил удар, что приводило к быстрому выходу из строя как замков, так и дверного полотна.
Если раньше для закрывания двери использовались пружины, то сейчас — современные устройства под названием доводчики
Наличие на дверях доводчика предполагает, что при их открывании надо будет приложить определённое усилие, которое аккумулируется в механизме, расположенном внутри такого устройства. При закрывании полотна доводчик плавно возвращает двери в исходное положение.
Перед тем как приступить к описанию процесса регулировки доводчиков, надо кратко ознакомиться с их видами. В продаже можно найти механизмы следующих типов:
пружинный. Это самая простая модель, которая работает за счёт сжатия пружины при открывании двери, после чего она разжимается и полотно закрывается;
кулачковый со скользящей (слайдовой) тягой. Его работа основана на плавном скольжении слайдовой тяги. Используют этот механизм обычно для дверных полотен небольшого веса, а также там, где важны такие показатели, как компактность, плавный ход и небольшие размеры доводчика;
доводчик c зубчатым приводом. Это наиболее распространённый вариант. Его работа основана на передвижении двери под действием шестерёнок. Зубчатый доводчик более прочный, поэтому может устанавливаться на тяжёлые двери.
Кроме этого, надо определиться с видами доводчика по способу монтажа:
накладные. Это самые простые модели, которые крепятся в верхней части двери. Именно они обычно монтируются на входных дверях в дом или квартиру. Проводить регулировку накладных доводчиков просто, для этого на корпусе механизма есть специальные винты;
напольные. Эти модели также имеют простую конструкцию, но их монтаж выполняется на пол. В домах и квартирах напольные модели практически не применяются. В основном они устанавливаются в офисах, магазинах и других заведениях с большой посещаемостью;
скрытые. Такие конструкции сложно как монтировать, так и регулировать. Это связано с тем, что они находятся либо внутри двери, либо в полу, поэтому добраться до них затруднительно.
В каких случаях надо регулировать доводчик
Доводчик двери эксплуатируется в интенсивном режиме, поэтому для обеспечения его нормальной работы рекомендуется выполнять регулировочные работы не реже, чем два раза в год. Если посещаемость помещения большая, то регулировку может понадобиться проводить и чаще.
Так как внутри большинства доводчиков находится масло, регулировки надо проводить в тёплое и холодное время года. Это связано с тем, что при изменении температуры густота масла также меняется и от этого будет зависеть плавность работы устройства.
Внутри большинства доводчиков находится масло, его густота зависит от температуры, поэтому регулировки надо проводить в тёплое и холодное время года
Надо постоянно следить за работой механизма. Если не устраивает скорость закрывания двери или это происходит с рывками, а также полотно плохо притягивается, для устранения таких недостатков надо обязательно выполнить регулировку доводчика.
Нужна ли регулировка после установки устройства
В зависимости от конструкции доводчика местонахождение регулировочных винтов будет отличаться. Несмотря на это, регулировка выполняется по одной схеме — при вращении винтов по часовой стрелке скорость и усилие механизма увеличиваются и наоборот.
Так как вес дверного полотна, на которое монтируется доводчик, может быть разным, регулировку надо проводить сразу после монтажа. Поворачивать винты необходимо очень плавно. Рекомендуется делать не более ¼ оборота, после чего надо проверять работу доводчика. Если открутить винт больше чем на 2 оборота, то он может выпасть из гнезда, а это приведёт к вытеканию масла.
Так как вес двери может быть разным, регулировать доводчик надо сразу после его установки
Сразу после монтажа доводчика проверяют его работоспособность и если что-то не устраивает, выполняют регулировку. Скорость, с которой будет закрываться дверное полотно, изменяют путём вращения соответствующего винта. Если надо отрегулировать дохлоп, используют другой винт.
Профилактические меры
Необходимо периодически проверять дверную конструкцию на наличие различных повреждений и неисправностей:
- Дверь обследуют на наличие дефектов, которые могут привести к перекосу. Также проверяют крепление петель.
- Осматривают корпус механизма — его цельность, отсутствие трещин и течи.
- Проверяют места фиксации доводчика к коробке и полотну. Ослабленный крепеж следует затянуть.
- Рычажный механизм должен работать без сбоев.
- При необходимости настраивают скорость, угол открывания и закрывания полотна.
Если обнаружены серьезные повреждения доводчика, то механизм снимают с двери и подвергают ремонту или замене.
Инструкция по самостоятельной регулировке устройства
После установки дверного полотна необходимо установить доводчик. Он должен находиться внутри здания, чтобы не загрязняться от уличной пыли и грязи. Для установки потребуется линейка, простой карандаш, дрель и отвертка. А также табуретка, если коробка слишком большая.
Крепежное устройство находится в одном наборе с доводчиком. Также в наборе есть инструкция для простой самостоятельной установки. При монтировании первоначально закрепляют корпус, потом присоединяют рычажную тягу.
Самостоятельная настройка доводчика двери начинается с поиска двух регулировочных винтиков. Один устанавливает главное перемещение дверей от 180 до 15 градусов, а другой завершающие этапы.
Интересно! В современных устройствах устанавливается третий регулировочный винтик для настройки общего усилия.
Этапы установки устройства:
- Снимается крышка, отыскивается клапан для регулирования и сверяется с инструкцией из набора.
- Первый винтик поворачивается по часовой стрелке для увеличения темпа закрывания, а в противоположную сторону для уменьшения.
- При необходимости функции «hold open» монтируют фиксирующий рычаг при распахнутых на 90 градусов створках.
- Проверяют правильно ли установлена конструкция.
Не пропустите: Как снять и разобрать круглую дверную ручку : порядок действий
Нельзя выполнять больше двух оборотов от первоначального расположения, чтобы не сломать устройство.
Частые поломки и способы их устранения
Следствием неправильной установки, настройки или эксплуатации доводчика становятся:
- Выход из строя штанги или ее деформация.
- Потеря тягового усилия или заедание рычагов — происходит в результате естественного износа механизма. Значительное влияние также оказывает установка правильного режима скорости работы согласно температуре окружающей среды. Это в большей мере касается наружных дверей. В этом случае вопрос решают при помощи регулировки механизма.
- Механический износ сальников.
- Колебания уровня вязкости рабочей жидкости в зависимости от перепадов температуры — при отрицательных значениях механизм будет работать медленнее. Дверь открывается туго. Если прикладывать усилия по принудительному открыванию или закрыванию конструкции, все закончится поломкой.
- Поломка крепежных деталей.
Большую часть этих моментов решают путем ремонта доводчика.
Устройство доводчика двери и принцип работы
Для ремонта механизма требуется знать, как разобрать доводчик. В этом случае стоит ознакомиться с его устройством.

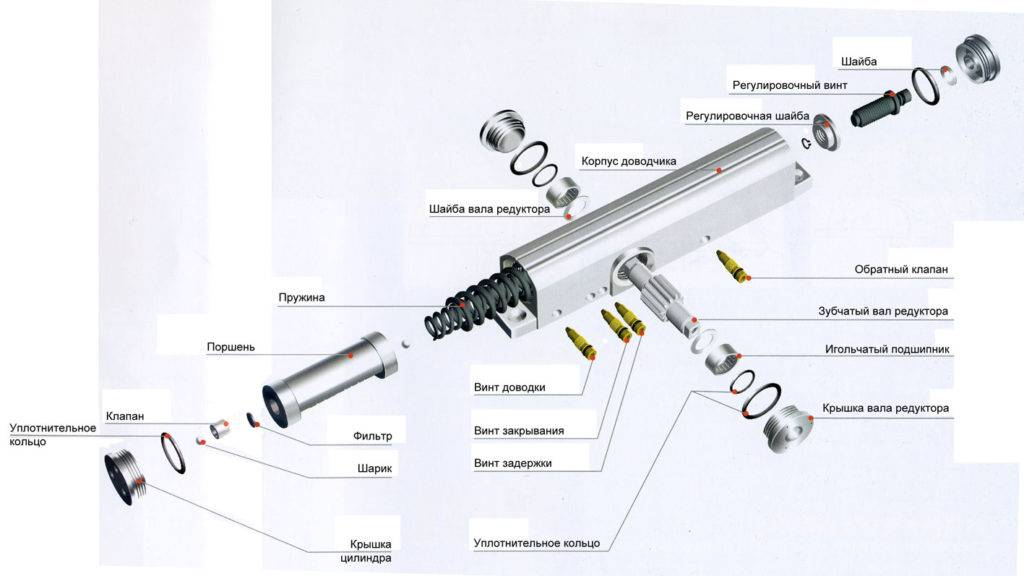

Конструкция в основном стандартная:
- корпус с заглушками по торцам;
- поршень;
- зубчатые передачи;
- пружины с держателем;
- клапана регулировки скорости;
- сальники;
- детали крепежа.
Корпус доводчика выполняют чаще всего из алюминия или нержавеющей стали. Основа конструкции — пружинный механизм.
При открывании двери:
- Зубчатая передача толкает поршень.
- Рабочая жидкость поступает в свободную часть корпуса.
- Происходит сжатие пружины.
Затем масло перетекает в другую часть корпуса, пружина выпрямляется. От регулировки скорости перемещения жидкости зависит скорость закрывания двери.
Утечка рабочей жидкости
Если масло вытекает из корпуса устройства, то механизм начинает давать сбои в работе. Дверь перестает плавно закрываться, сильно хлопает. Часто это происходит при отрицательных температурах. Степень вязкости жидкости становится больше, давление внутри корпуса увеличивается. В этом случае могут быть выдавлены сальники и механизм потечет.
Еще одной причиной утечки масла становятся трещины корпуса. При небольших повреждениях их можно заделать обычным герметиком. Заливать масло до необходимого уровня следует через регулировочный клапан. Более серьезные дефекты приводят к полному вытеканию рабочей жидкости. В этом случае механизм необходимо менять.
Ремонту подлежат только разборные устройства. Цельносплавный корпус механизма не дает возможности отремонтировать его в случаях утечки рабочей жидкости либо износившихся сальников. В этом случае требуется демонтировать доводчик и приобрести новый в сборе.
Повреждение рычажного механизма
Повреждения рычажного механизма происходят из-за механического воздействия на дверь. Принудительное закрывание конструкции, порывы ветра выгибают штангу либо на ней появляются трещины.
Небольшие дефекты штанги можно устранить самостоятельно. Мелкие трещины заваривают, место сварки тщательно зачищают. Если есть изгибы или искривления рычага, то их аккуратно выравнивают с помощью молотка. Металлические детали также необходимо очистить от ржавчины и покрыть антикоррозийным составом.
Замена крепежей
Еще одним фактором некорректной работы доводчика становятся крепежи. При необходимости регулировки их можно подтянуть или ослабить. Если они серьезно повреждены или вышли из строя, то требуется замена на новые метизы.
Приобретать лучше оригинальные крепежные элементы. Они должны подходить по следующим параметрам:
- размер;
- способ крепления;
- форма посадочной части.
После покупки нового крепежа и демонтажа старых элементов, их достаточно просто установить в отверстия для крепления и зафиксировать.
Монтаж механизма
Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:

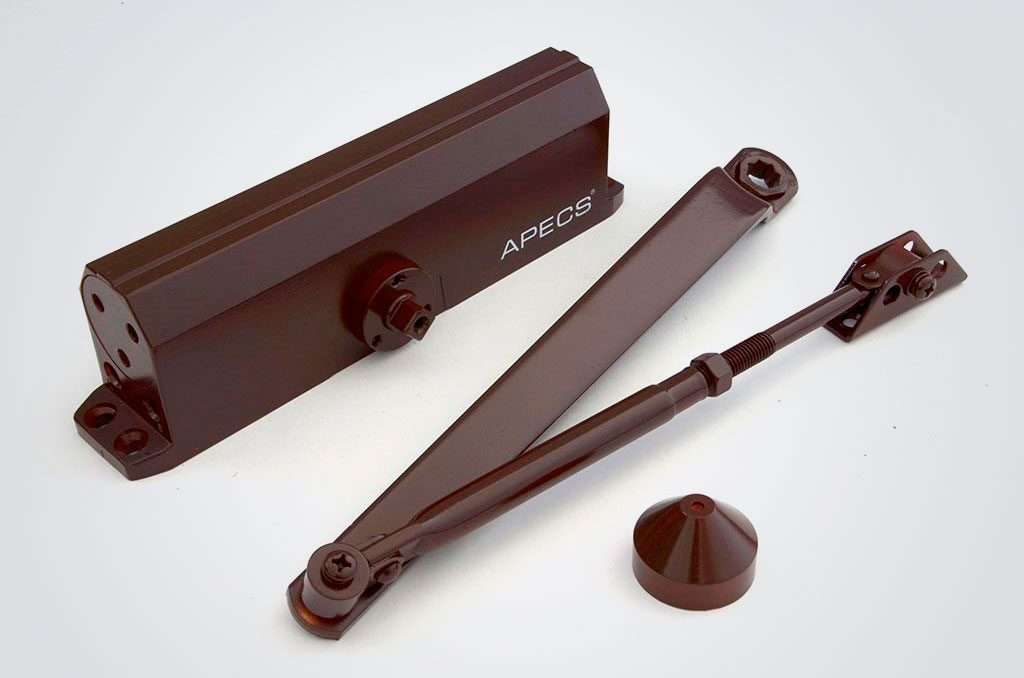

- Доводчик.
- Тяга из рычагов.
Комплект устройства
- Метизы для крепежа.
- Схема или чертежи доводчика для монтажа конструкции.
Схема монтажа механизма
Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.
Монтаж бывает:
Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.
Внутренний монтаж доводчика
Наружным.
Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.
Для этого:
Схема монтажа скотчем наклеивается на дверь.
Монтаж доводчика
- Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
- Делается разметка.
- Сверлятся отверстия.
- Крепится корпус.
- Монтируется рычажная тяга.
Крепление механизма
Это две половинки, связанные между собой резьбой.
- Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
- При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.
Примеры монтажа конструкций
Настройка доводчика
Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.
Схема настройки устройства
На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.
При регулировке доводчика:
- Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
- Корректируется ускорение закрытия регулировкой винта 2.
- Дверь открывается до рабочего угла и отпускается.
- Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
- Больших усилий при выполнении регулировки прилагать не стоит.
- После 1/4 оборота винта, двери будут закрываться с замедлением.
Регулировка доводчика
Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.
Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.
Уход за доводчиком
Устройство механизма
Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:
- Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
- Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
- Нельзя ничего подкладывать под открытую дверь.
- Нельзя дверь тянуть «на себя», для ускорения этого процесса.
- Противопоказано «помогать» двери закрыться, придерживая ее.
Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.
Устройство и принцип работы
Следует оговориться, что не каждую поломку можно отремонтировать самостоятельно. Поскольку механизм у прибора сложный, то в ряде случаев разумным будет приобретение нового устройства. Например, при полной утечке масла, когда в корпусе серьезная трещина. А в основном ремонт доводчика двери сводится к его настройке.
Основной рабочей деталью прибора является пружина. Она должна быть высокопрочной. Располагается в цилиндре и сжимается поршнем при открывании двери. Когда створку оставляют в покое, энергия пружины высвобождается и возвращает ее в исходное положение. То есть закрывает дверь.
Плавность обратного хода обеспечивает масляный амортизатор. Система имеет несколько клапанов, которые позволяют перетекать смазывающей жидкости из одной камеры в другую. Сужением или расширением проходов (регулировкой) обеспечивается разная скорость перемещения масла, а это непосредственно влияет на мягкость закрывания створки.
Прибор может иметь несколько амортизаторов, но их количество не меняет сути устройства. Разобраться, как отремонтировать доводчик двери, поможет знание его типа. Он определяется рабочим механизмом, действующим на пружину.
Есть три основных его разновидности:
- Пружинный, в котором поршень двигается шарнирным рычагом;
- Эксцентриковый, где произвольный момент инерции создается с помощью фигурного кулачка;
- Шестеренчатый, в котором происходит самое мягкое закрывание.
Чаще всего за передачу усилия отвечает складной рычаг. Вращающий момент передается шарнирным механизмом, который не отличается сложностью. Поэтому такое устройство достаточно надежное и способно прослужить довольно большой срок.
Ремонт подобных доводчиков существенно облегчен, поэтому для входных дверей такой тип выбирается гораздо чаще, чем другие.
Для открывания створки необходимо прилагать некоторое усилие. Причем сдвинуть дверь, использующую прибор со скользящим каналом, будет намного труднее. А при напольном размещении устройства придется задействовать самые большие усилия.
Виды доводчиков
Независимо от физического принципа работы (пружина, пневматика, гидравлика), все устройства делят на три вида:
- Внешние верхние.
- Скрытые внутри дверного полотна.
- Напольные скрытые.
Скрытые внутри полотна механизмы чаще всего устанавливают уже при производстве дверей. И они поступают в продажу в собранном виде.
Напольные скрытые доводчики устанавливают в основном на стеклянные двери общественных зданий – в супермаркетах, кинотеатрах. Сам механизм скрыт под половым покрытием, на виду лишь рычаг привода.
Механизмы каждого вида отличаются по мощности усилия. На небольшую дверь подбирается легкий доводчик. Также, в продаже есть доводчики даже для тяжелых гаражных ворот.
Разновидности схем монтажа
Контролеры закрывания ставят не только на наружные или внутренние двери. Их также монтируют на калитки или ворота. На входных конструкциях их ставят на полотно и коробку внутри проема. Есть морозостойкие модели, но лучше сберегать механизм от действия погодных факторов.
Установку выполняют по схемам:
- стандартная — фиксация прибора на полотне, для крепления рычага используют коробку;
- параллельная — применяют монтажные детали (уголки), рычаг ставят в синхронном направлении;
- верхняя — устройство крепят вверху лутки, а рычаг располагают на створке.
Часто в проем попадают препятствия в виде перемещаемых предметов или полотно подпирают камнями, клиньями. Этого делать нельзя. Иногда наблюдается опущение створки и трение нижней части об пол или лестничную площадку.
Чтобы схемы работали правильно, регулировку проводят в рамках рекомендуемых параметров для искомой модели. Доводчики регулярно осматривают, меняют масло, если оно начинает подтекать. Регулярный отказ в работе становится причиной замены самого прибора.
Стандартная установка
Классический сценарий предполагает крепление корпуса на створке двери, рычажную подошву ставят на верхней обвязке коробки, иногда на стене чуть выше лутки. Стандартная установка дверного доводчика производится наружу, т. е. со стороны коридора, а дверь открывается на себя.
Стандартный вид монтажа доводчика использует 100% мощности прибора
Это важно, если вес двери приближается к допустимой нормативной нагрузке механизма. При такой схеме получается максимальный угол открывания полотна. В закрытом положении балансировочная рукоятка располагается под углом 90° к двери
Способ применяют, если есть место для разворота рычага и полотно соответствует нормативным размерам. Выступающая рукоятка портит вид помещения и бросается в глаза в узких прихожих и коридорах. Механизм подвержен нападению вандалов или тех, кто просто пожелает повиснуть на рычаге
В закрытом положении балансировочная рукоятка располагается под углом 90° к двери. Способ применяют, если есть место для разворота рычага и полотно соответствует нормативным размерам. Выступающая рукоятка портит вид помещения и бросается в глаза в узких прихожих и коридорах. Механизм подвержен нападению вандалов или тех, кто просто пожелает повиснуть на рычаге.
Верхняя установка
Способ, полностью противоположный стандартной схеме. Доводчик с рычагом располагают внутри комнаты, при этом не видно петель, полотно открывается от себя. Коробку механизма ставят на верхней части лутки, а рычажную подошву фиксируют на полотне. Так можно установить доводчик на дверь для входа и на внутренних проемах, если нельзя применить стандартную систему.
Механизм использует мощность, которая приближена к номинальным допустимым значениям, при этом теряется до 10% эффективности. Угол открывания находится в пределах 90-95% от максимально возможного. Идеально подходит для монтажа на входной группе дверей, т. к. внутреннее расположение избавляет механизм от негативных погодных факторов.
Верхний способ крепления используют на тонких дверных створках, т. к. нагрузка приходится на верхнюю коробочную обвязку. К минусам относят выступ от рычага, но уже не снаружи, а внутри помещения. Механизм также легко поломать. Притолока двери должна иметь достаточную высоту, чтобы корпус вверху не мешал пройти в проем.
Нестандартная параллельная
Способ применяют, если доводчик нужно сделать незаметным. Прибор монтируют внутри комнаты, дверные петли не видны, полотно открывается от себя. Коробку механизма фиксируют на полотне, а рычажную подошву ставят под верхним коробочным ригелем. Особенность в том, что подошва и рычаг соединяются специальной монтажной деталью в виде уголка, чтобы рукоятка могла складываться и располагаться параллельно плоскости закрытой створки.
Метод верхней фиксации подходит для общественных мест, где есть возможность небрежного обращения и поломки рычага. Модель аккуратно смотрится в проеме, в сложенном положении не представляет интереса для вандалов. Способ используют, если стандартной установке мешает стена или потолок при верхнем расположении. Часто ставят в варианте с тамбуром и двумя дверьми.
Ремонт доводчика двери своими руками (видео)
Доводчик двери – это важный механизм, который позволяет предотвратить быстрый износ полотна из-за механических повреждений, и обеспечить высокий уровень шумоизоляции. Ремонт доводчика может понадобиться в случае поломки основных рабочих элементов механизма, разгерметизации резервуара с маслом, выработке смазки. Справиться с этими проблемами можно своими силами, учитывая вышеперечисленные рекомендации!
На вопрос: “как починить доводчик двери?”, чаще всего можно получить ответ “никак. Они не подлежат ремонту”. В общем, это правда, которая, тем не менее имеет оговорки. Обычно, эти дверные устройства имеют герметичную конструкцию, которую можно отрегулировать, но тяжело разобрать на детали. Конструкция рассчитана на массовое производство, что в свою очередь способствует низкой цене на не самое простое изделие из металла.
Виды неисправностей доводчиков
Вытекание рабочей жидкости (масло или водно-гликольная гидравлическая жидкость)
Это пожалуй самая распространенная поломка. Рабочая жидкость вытекает через разгерметизированные сальники. Чаще всего, такая неисправность случается в зимний период. Она приводит к тому, что доводчик теряет плавность закрытия двери. Он превращает в обычную пружину.
Так как устройства невозможно разобрать, то и детали в ней нельзя заменить. Иногда проще приобрести новое устройство, чем мучатся его ремонтом. Например, цены на доводчики Diplomat
не больше 1 500 рублей. Он подойдет, как для квартирных, так и для стеклянных дверей в общественных зданиях.
Поломка штанги (тяги, рычага)
Одна из немногих деталей доводчика, которую можно исправить самостоятельно и которая чаще других ломается – это штанга. Она наиболее страдает от вандализма, потому что при установке ее невозможно скрыть. Штанга передает большое усилие и в тоже время, подвергается сильным внешним воздействиям (удары при порывах ветра и другие). Среди всех поломок штанги можно выделить:
- – изгиб рычага, заедания в сочленениях,
- – излом рычага,
- – повреждение крепежного места штанги к доводчику.
Простые повреждения штанги можно без проблем восстановить с помощью сварки. А вот при более серьезных неисправностях, можно заменить всю деталь отдельно. Это обойдется вам дешевле, чем менять все устройство. К тому же, на рынке представлены производители, которые дают возможность приобрести штанги отдельно
Также для замены можно использовать штангу от другой модели доводчика
, при этом важно, что посадочное место штанги к устройству было совместимым. И немаловажно, чтобы посадочное место детали совпадало с дверью
Поломки и регулировки
При долгом сроке пользования доводчика, время от времени случаются разные мелкие неисправности, которые можно поправить самостоятельно. Причинно поломок иногда являются перепады температуры воздуха, что делает масляную жидкость чересчур густой. Как это можно исправить?
- – Если дверь закрывается сильно быстро или сильно медленно нужно повернуть регулировочный клапан по ходу или против часовой стрелки.
- – Чтобы отрегулировать скорость, так называемого, “дохлопа”, необходимо повернуть второй клапан регулировки.
- – Отрегулировать силу натяжки пружины можно при помощи регулировочной гайки.
- – Для того, чтобы клапан, который тормозит распахивание двери, нужно повернуть гайку регулировки по ходу часовой стрелки.
- – Чтобы использовать задержку закрывания, нужно при открытой на 90 градусов двери затянуть фиксатор потуже. И наоборот.
Важно помнить, что ремонтируя доводчик для дверей
, регулировочный клапан нельзя поворачивать больше чем на два полных оборота от начального положения. Сегодня ремонт доводчика двери своими руками по силам каждому, главное — изучить некоторые подробности
Основная функция доводчика двери заключается в автоматическом захлопывании двери, это дает возможность человеку не закрывать ее, поскольку она сама закроется. Для того чтобы приспособление работало исправно на протяжении длительного времени, необходимо настроить его правильно
Сегодня ремонт доводчика двери своими руками по силам каждому, главное — изучить некоторые подробности. Основная функция доводчика двери заключается в автоматическом захлопывании двери, это дает возможность человеку не закрывать ее, поскольку она сама закроется. Для того чтобы приспособление работало исправно на протяжении длительного времени, необходимо настроить его правильно.
