Основные требования к помещению
Газовые котлы относятся к оборудованию особого класса пожароопасности, поэтому при их установке следует в обязательном порядке соблюдать установленные требования к помещению и дымоходам.
Как правило, государственные стандарты к помещениям, в которых будет размещаться газовое оборудование, учитываются еще на стадии разработки проекта здания. Но и в уже возведённом здании, в котором эта возможность изначально не предусматривалась, можно сделать отдельную котельную.
Установка газового оборудования в жилых помещениях не допускается. В многоквартирном жилом доме разрешается размещение настенного котла на кухне в отдельно взятой квартире, но на особых условиях.
Нормы и правила:
- в помещениях, отведенных под котельную высота потолков должна быть не менее 2.2 м;
- при установке котла на кухне – не меньше 2.5 м;
- в котельной должно быть проведено электричество, холодная вода и газ;
- напряжение сети – 220 Вольт;
- на один котел должно приходиться не менее 4 кв. м. помещения;
- пол и стены должны быть выполнены из пожаробезопасных материалов;
- проем двери (как в квартире, так и в котельной в частном доме) – не менее 80 см. по ширине;
- в котельной должно быть окно, площадь которого рассчитывает по следующей формуле: 0.3 м.кв. на 10 м.куб. помещения.
Обвязка газового котла отопления: схема, элементы, правила монтажа
Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.
Для чего необходима
- Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
- Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
- Поддержание давления в системе на требуемом уровне (расширительный бак).
- Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.
Основные элементы схемы
- Генератор тепла – котел.
- Мембранный (расширительный) бак – экспансомат.
- Регулятор давления.
- Трубная магистраль.
- Запорная арматура (краны, клапана).
- Фильтр грубой очистки – «грязевик».
- Соединительные (фитинги) и крепежные элементы.
В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

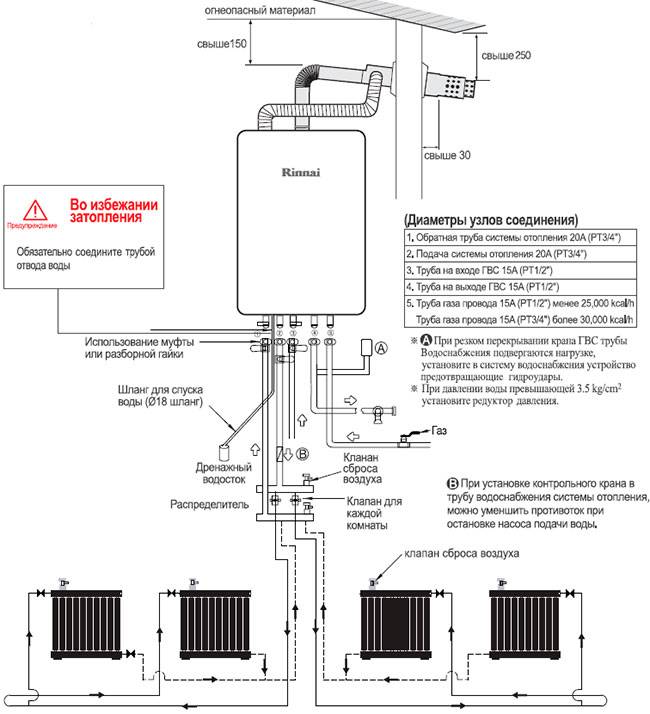

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.
Контур отопления
Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.
Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления.

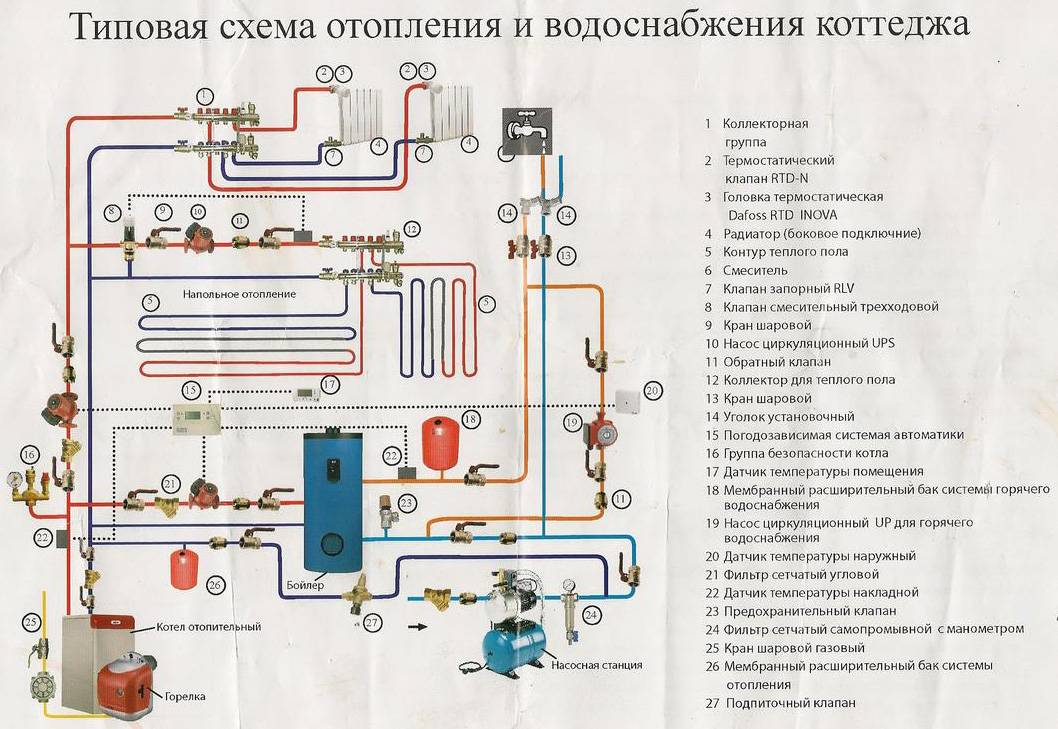

Как правильно обвязать котел отопления схема
Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).
Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.
Контур ГВС
Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.
Схема обвязки настенных котлов аналогична.
Существует и ряд других ее видов.
Гравитационная
В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).
С первично-вторичными кольцами
В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».
Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.
Какими функциями обладает
Настенные котлы Buderus Logamax u072 24k представляют собой двухконтурные модели газовых агрегатов.
Они способны одновременно обеспечивать обогрев дома (подготовка теплоносителя для отопительного контура) и готовить горячую воду для бытовых нужд. Буква «К» в маркировке котла означает «Комбинированный», т.е. двухконтурный.
Набор функций котлов довольно широк:
- Возможность самостоятельного детектирования неполадок с помощью системы самодиагностики.
- Имеется защита от замерзания системы.
- Все модели адаптированы к российским технологическим условиям.
- Функция электронного розжига делает пользование котлом намного удобнее.
- Постоянно ведется контроль пламени, при его исчезновении работа котла немедленно блокируется.
- При установке дополнительных устройств возможно управление работой котла через смартфон.
Функционал котлов обилен, по оценкам некоторых владельцев, он даже несколько избыточен.
Все возможности реализованы через плату управления, работа которой аналогична действиям мозга живого организма.
Система датчиков, распределенных по всем узлам агрегата, в постоянном режиме ведет наблюдение за работой и немедленно сигнализирует о возникновении сбоев, отказов или поломок.
Специфика обвязки полипропиленом
Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.
С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления
Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.
Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.
Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки
У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.
Специфика оснащения газового оборудования от Baxi
В предложенном покупателю ряду торговых предложений от Baxi S.p.A. есть напольные и настенные агрегаты. Первые приобретают для устройства автономного отопления в просторных загородных домах, производственных или коммерческих объектах. Вторые пользуются успехом у собственников квартир, небольших дач и частных домов малой площади.
И настенные, и напольные модели этой марки выпускают с одним или двумя теплообменниками. Каждый теплообменник предназначен для разогрева среды отдельного контура. Одноконтурные котлы предназначены для подготовки теплоносителя, двухконтурные – обслуживают систему отопления и обеспечивают подачу горячей воды в смесители.
В ассортименте котлов от Бакси есть атмосферные и турбинированные агрегаты. Атмосферные модели снабжены открытой камерой сгорания, турбинированные – закрытой. Первые несколько дешевле и проще в эксплуатации, вторы дороже и сложнее, но значительно безопасней, потому и популярней в среде потребителей.
Устройства контроля работы и защиты
Востребованные на рынке газовые котлы оснащены следующими системами регулировки работы теплогенератора и обеспечения безопасности:
- Предохранительный термостат. Прибор с датчиком, реагирующим на превышение нагрева воды. Если он фиксирует температуру выше установленного предела, происходит блокировка котла. Отключение его запрещено.
- Датчик тяги. Устройство, фиксирующее температуру выводимых из котла продуктов переработки газа. Если они выше 90ºС, электронная плата перекрывает подачу газа. Отключать не следует ни при каких обстоятельствах.
- Датчик ионизации пламени. Электрод, отслеживающий подачу газа в горелку, фиксирующий нарушение в поставке голубого топлива или частичное затухание горелки. В случае обнаружения опасных ситуаций, система блокирует котел.
- Реле давления потока среды. Система, позволяющая активизировать работу горелки только в случае, если давление обрабатываемой среды превысит 0,5 бар.
- Защита от промерзания. Устройство, автоматически запускающее котел при понижении температуры до +5ºС и заставляющее его работать, пока теплоноситель для поставки в подающую трубу не нагреется до +30ºС.
Защиту от образования ледяных пробок в системе, наполненной теплоносителем или санитарной водой, не отключают даже тогда, когда от питания отсоединяют все прочие электрозависимые системы агрегата. Двухполюсное устройство отключения позволяет оставлять ее в рабочем состоянии, если котлом какое-то время не пользуются.
Кроме того, котлы оборудованы системами, обеспечивающими постциркуляцию нагретой среды. Т.е. после остановки горелки теплоноситель еще три минуты будет курсировать по контуру отопления. Есть функция, заставляющая циркуляционный насос периодически включаться на 10 мин., если котлом не пользуются больше суток, и еще множество полезных новаций.

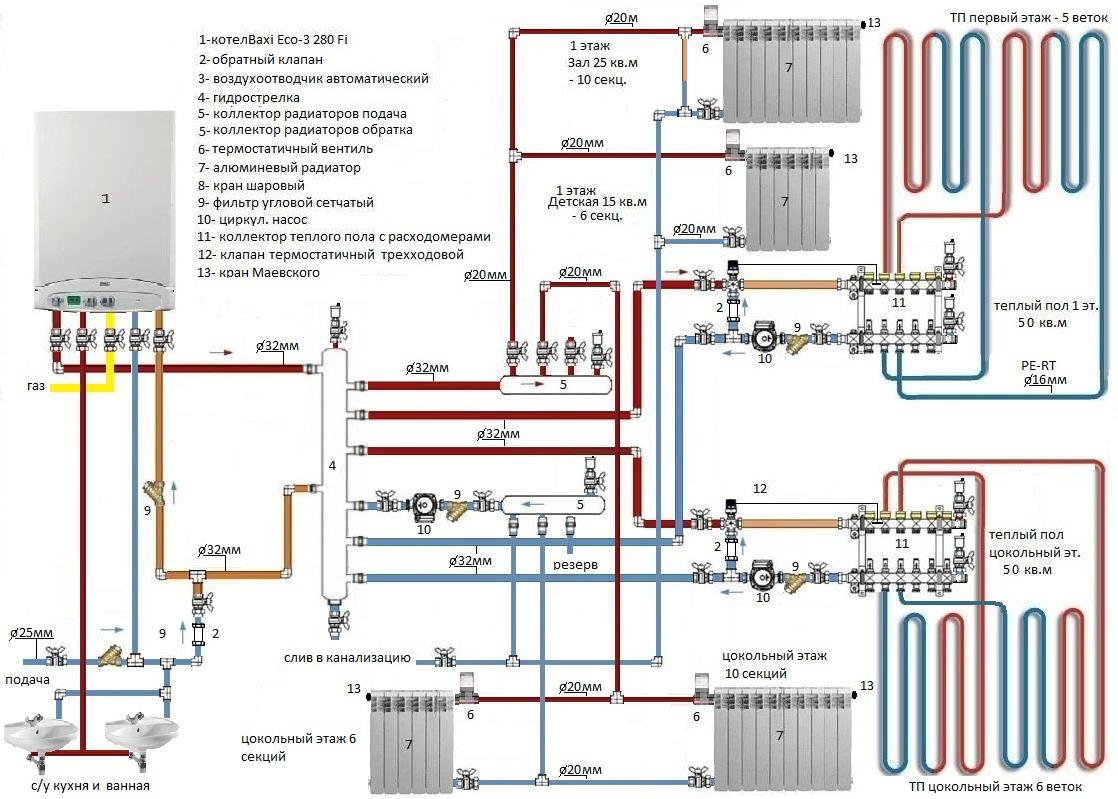

Как правильно выполнить подключение газового настенного котла BAXI, какие особенности и моменты следует учитывать и соблюдать при выполнении работы.
Котел это специальное оборудование, в конструкции которого сжигается топливо и осуществляется нагрев теплоносителя после нагрева, которого происходит его подача в контуры радиаторов. Отметим, что эффективность и экономичность отопительной системы будет во многом зависеть от того насколько правильно продуманна схема обвязки. Основные назначения обвязки:
- Очистка используемого теплоносителя от загрязнений, отметим, механические примеси негативно влияют на работу оборудования в целом. Поэтому рекомендуется производить фильтр грубой очистки;
- Поддержание нормального/стабильного давления теплоносителя циркулирующего по отопительной системе;
- Можно будет выполнить подключение к отопительной системе одного или нескольких контуров отопления;
- Удаление из теплоносителя воздуха, наличие которого ухудшает циркуляцию. Отметим, что в случае образования воздушной пробки через этот участок прекращается циркуляция. Чтобы с подобной ситуацией не столкнуться, рекомендовано устанавливать воздухоотводчики;
- Компенсация температурного расширения теплоносителя. Для этого выполняется установка специального бачка, наличие которого своевременно производить отведение избыточного давления в системе;
- Накопление ГВС (при условии установки бойлера).
Однотрубная система отопления
Однотрубная отопительная конструкция предполагает, что будет выполнено последовательное подключение радиаторов отопления с использованием одной трубы.
Ее подводят в направлении от котла к первому из приборов, затем она идет ко второй батарее, а от нее – к третьей и так далее. Схема подключения радиаторов отопления при однотрубной системе довольно популярна.
В первом случае при однотрубной системе схема подключения радиаторов отопления не предусматривает возможность заблокировать отопительный прибор без прекращения подачи воды в следующие за ним батареи. Основное преимущество данного варианта заключается в его простоте и экономии материалов и денежных средств, что является значительным плюсом. Среди недостатков нельзя не отметить, что существует разница в степени нагрева между самым ближним к котлу прибором и наиболее удаленным от него радиатором.
При наличии в системе естественной циркуляции теплоносителя, общая протяженность конструкции не бывает значительной. Для решения проблемы требуется монтаж специального насоса, обладающего высокой производительностью.
Если здание имеет больше, чем один этаж, тогда однотрубная схема подключения отопительных радиаторов функционирует следующим образом: по трубе прямого стояка горячий теплоноситель подается на самый верхний этаж, а затем перемещается вниз, при этом проходя через каждый последовательно подключенный прибор (подробнее: «Как подключить радиатор отопления — способы и варианты»).
К сожалению и при таком методе присутствуют свои недостатки: батарея на первом этаже будет обладать меньшей теплоотдачей, чем на верхнем. Притом, что повлиять на данный недостаток невозможно.
Подключение к водяному контуру
Независимо от того, какими трубами выполнены отопительные контуры (полипропилен, металлопластик и т.д.), непосредственно к патрубкам котла, подаче и обратке, подключают трубы из металла (о принципе работы газового котла отопления).
Желательно это сделать через т.н. американки: при необходимости демонтажа котла в аварийном случае трубопровод будет легко перекрыть. На двухконтурный котел устанавливают редуктор давления.
Если котел будет обслуживать только теплые полы, насос можно установить на подающей трубе (подбор насоса для теплого водяного пола).
Когда в системе отопления присутствует хотя бы один горячий радиаторный контур, насос ставят на обратку на подходе к котлу, а перед ним устанавливают фильтр грубой очистки, чтобы загрязненный теплоноситель не вывел из строя и насос, и сам котел.
Фильтр ставят на обратку и в том случае, если насос размещается на подаче.
Сразу после котла на горячей трубе устанавливают расширительный бак, назначение которого – сброс избыточного давления и слив излишков теплоносителя.
Раньше существовали только баки открытого типа, их ставили в верхней точке сети (например, на чердаке). Сегодня используются главным образом мембранные закрытые баки, для них верхнее расположение необязательно.
Как подключить газовый котел в частном доме по порядку?
Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.
Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.
Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.
Место установки выбирается относительно типа прибора.
Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.
Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры
Конструкция должна иметь равномерную нагрузку на все опоры.
Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.
Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.
Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.
25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.
Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.
Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.
Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.
Материалы и инструменты
- Разводные ключи и дюбеля;
- строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
- перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
- кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
- ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
- калибратор для развальцевания труб;
- вентили, краны — для крепления запорных механизмов;
- листы оцинкованной стали и инструменты для их резки.
Поэтапное подсоединение отопительного контура
Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.
При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.
Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.
При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.
Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.
Подключение к системе отопления
Расположение узлов присоединения к системе отопления (с лицевой стороны):
- слева — подача горячего теплоносителя в контур;
- справа — магистраль обратки.
При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.
Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.
Этапы монтажа газового настенного котла отопления своими руками
Перед началом работ обязательно ознакомитесь с приложенной производителем инструкцией по монтажу настенного газового котла, так как разные модели могут иметь свои нюансы и тонкости установки. Если этого не сделать, неправильное подключение приведет к разного рода утечкам или к тому, что котел не сможет работать вообще.
Установка на стену
Первый этап включает крепление на стену. Котел навешивают на специальный кронштейн, который производитель обычно кладет в набор вместе с прибором. Иногда случается, что крепления из комплекта не подходят, тогда приходится самому подбирать подходящие детали. Также при установке газового агрегата учитывают тип стены – в зависимости от него выбирают крепежные элементы.
Кронштейн крепят таким образом, чтобы он смог выдержать массу оборудования и обеспечить ровное положение.
Участок стены, находящийся за агрегатом, необходимо защитить несгораемым материалом. Монтаж настенного котла следует выполнять так, чтобы от пола агрегат находился не ниже, чем 80 см, а промежуток между его задней поверхностью и стеной составлял не меньше 5 см.
Обратите внимание! Поможет произвести установку специальный картонный шаблон. На нем можно разметить все необходимые крепления и соединение с дымоходом
Шаблон прикладывают к стене и все отметки переносят на стену. После этого его убирают.
Подключение отопления и водопровода
Второй этап – подсоединение отопительных и водопроводных труб. Их количество зависит от того, сколько контуров в котле. Перед установкой не забудьте снять заглушки с патрубков. На трубы, через которые будет поступать вода из отопительной магистрали следует поставить фильтры, чтобы воспрепятствовать засорению системы грязью или мусором.
Важное значение имеет качество воды – если она жесткая, придется установить очистное оборудование, например, полифосфатные дозаторы. Патрубки котла с трубопроводами соединяют с помощью резьбовой муфты
Для плотной фиксации используют фум-ленту
Патрубки котла с трубопроводами соединяют с помощью резьбовой муфты. Для плотной фиксации используют фум-ленту.
Подключение котла к газу
Выполнить третий этап — подключать настенный газовый котел к общей магистрали, может только специалист газовой службы либо организации, имеющей лицензию на проведение подобных работ.
Самостоятельное подключение незаконно, к тому же может привести к непоправимой трагедии. Поэтому первым делом обращайтесь в газовую службу. Там будут разработаны технические условия подключения именно для Вашего оборудования.
Газификация может быть осуществлена подземным и надземным способом. Для подземного применяют трубы из полиэтилена, которые очень стойки к коррозии. Надземный метод предусматривает применение стальных труб, которые входят в сооружение рядом с местом расположения газового котла на высоте 1,5 м от пола.
Если в доме находится несколько отопительных приборов, газ подводят к каждому из них отдельно. Внутри помещений прокладывать магистраль запрещено.
Герметизацию всех соединений трубопроводов выполняют при помощи краски либо пакли. На кран необходимо установить газовый фильтр, который защищает котел от мусора и конденсата.
Подключение к электросети
Четвертый этап — подключение агрегата к электроэнергии. Многие современные модели настенных газовых котлов снабжены сложной системой автоматики. Она позволяет управлять работой котла без вмешательства хозяина, а также контролирует безопасность.
Двухконтурные агрегаты производят в двух вариантах: с розеткой и с кабелем для подключения к автомату.
Если Вы купили агрегат с обычной вилкой, то размещать его следует поближе к розетке. Согласно требованиям безопасности, ее следует располагать рядом с котлом, а не под ним. Это необходимо, чтобы избежать короткого замыкания, которое может вызвать утечка теплоносителя из устройства.
Газовый агрегат требует обязательное заземление. Для этого приобретают комплект точечного заземления, который можно расположить в подвале дома или рядом с ним.
Чтобы автоматика служила долго и не выходила из строя, необходимо обеспечить агрегат стабильным напряжением без существенных перепадов. Если это условие не выполняется, придется покупать стабилизатор.
Подробно о монтаже и подключении коммуникаций к настенному газовому котлу смотрите на видео.
Подключение газового котла к системе отопления – рекомендации по проведению работ
Отопительные газовые котлы приобрели огромную популярность среди застройщиков в силу целого ряда преимуществ: высокая автономность системы, она способна работать без вмешательства на протяжении длительного срока; простота эксплуатации; минимальная стоимость обслуживания и высокая степень надежности; легкость регулировок и возможность задать определенный температурный режим.
Очень большое значение имеет правильность подключения оборудования, ведь от этого во многом зависит эффективность и безопасность системы, именно этот вид работ мы и рассмотрим в рамках данной статьи.
Подключение оборудования – процесс достаточно сложный, поэтому без ознакомления со всеми нюансами к работам лучше не приступать
