Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Виды двухклавишных выключателей

Любой выключатель на две клавиши имеет три контакта. Один сверху, два внизу.

Выключатель может быть с подсветкой клавиш или без неё. В первом случае при использовании светодиодных, энергосберегающих ламп они могут моргать во время работы или слегка светиться в выключенном состоянии.

В последнее время появились светодиодные лампы, которые специально предназначены для таких выключателей. Но цена их из-за более сложной электронной схемы достаточно высока. Дешевле заменить выключатель.

Если при ограниченном бюджете подсветка жизненно необходима, придётся использовать в люстре одну лампу накаливания любой мощности.

Конструктивные особенности люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

Поэтому далее рассмотрим, как же правильно провести подключение люстры.

Подготовительный этап

Первое, что нужно себе обеспечить – это запас светлого времени суток. Нельзя не согласиться, что подключать потолочный источник света гораздо приятнее при дневном свете, чем в темноте с налобным фонариком

Также важно сразу подготовить все необходимые инструменты и материалы

Инструменты и материалы для подключения люстры

Чтобы подключить люстру нам потребуются:

• Бокорезы;
• Плоскогубцы;
• Изолента;
• Плоская и крестовая отвертки;
• Индикатор напряжения.

Если схема подключения люстры не собрана, клеммников для подсоединения проводов нет, то могут также потребоваться и клеммные соединения. Предпочтения лучше отдать пружинным клеммам по типу Wago, так как они просты в применении, надёжны и не требуют периодической протяжки.

Быстрозажимной клеммник Wago

Наличие фазы на проводе лучше всегда проверять с помощью индикаторной отвертки, а не мультиметром. Причина этому проста – если, по какой-то причине будет разорван ноль, то мультиметр не покажет наличия напряжения, и становится возможным поражение электрическим током.

Техника безопасности

Соблюдение правил техники безопасности может помочь сильно сэкономить на таблетках и пиломатериалах. Поэтому:

1. Монтаж выполняется только при отключенном напряжении в щитке, путём выключения автомата питания. Не выключателя света! Так как при неправильном расключении электропроводки, он может разрывать ноль, а не фазу. Последовательность такая: отключаем автомат питания, вешаем предупреждающую табличку, проверяем отсутствие фазы на каждом проводе с помощью индикаторной отвертки во всех положениях выключателя света. Только после этого начинаем работать.
2. Лучше использовать диэлектрический инструмент. Но если такового нет, то хотя бы отвертки с пластиковыми ручками. В этом случае при монтаже нужно стараться не касаться металлического стержня.
3. Резиновые шлёпанцы или сапоги помогут значительно снизить вероятность поражения электрическим током.

Как подключить люстру своими руками на двухклавишный выключатель

Подключить люстру на одноклавишный выключатель намного легче, чем на двухклавишный. Так как в первом случае все просто, необходимо соединить два провода с другими двумя. А в этом случае необходимо знать, что с чем соединять. Но и здесь нет ничего сложного — разберемся.

С потолка должно выходить три провода на люстру.

Как мы уже поняли из схемы у нас на люстру должно идти один ноль и две фазы. Ноль идет сразу с распределительной коробки, а две фазы идут с выключателя, где каждая клавиша отвечает за одну фазу, тем самым управляет одной из двух групп лампочек.

Первым шагом определяем, где фаза, а где ноль. Для этого необходимо включить две клавиши на выключателе, если он не установлен, установите. А если вы не знаете, как установить двухклавишный выключатель, не беда, перейдите вот по этой ссылке и узнаете.

При включенном выключателе проверьте пробником все провода ведущие к люстре. На двух проводах пробник должен загореться, что означает фазу, а на одном — нет, это и будет нулем. И запоминаем цвет нулевого провода. В данном случае нулем является провод коричневого цвета (в вас этот цвет может быть другим).

Не советую ориентироваться по цвету изоляции провода, чтобы определить фазу и ноль. Так как в данном случае вряд ли в вас будет два коричневых провода и один синий. Поэтому пользоваться пробником обязательно. Вот при подключении розеток такое правило должно работать.

Зачищаем концы проводов инструментом, который вам больше нравится. Я это сделал специальным инструментом для снятия изоляции. Но прежде нужно обесточить провода ведущие к люстре. Вариантов несколько, но самый надежный это выключить автоматический выключатель, который отвечает за эту группу потребителей.

Опрессовываем концы проводов наконечниками. Если в вас провод монолит, то этого делать не нужно. Монолит отличается от многожильного провода количеством жил.  В монолитном проводе одна  жила, в многожильном — много.

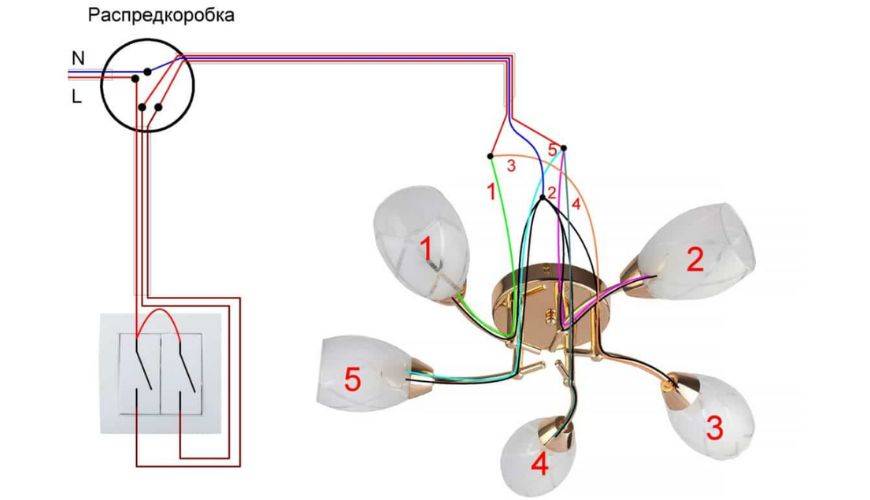

Берем в руки люстру и смотрим, какой провод отвечает за которую лампочку. Здесь все достаточно просто определить. К каждому рожку должна идти отдельная шахта, а с этой шахты должны выходить провода в расчете одна лампочка — два провода. А все провода должны быть не одного цвета, а двух. В моем случае это черный и белый. В вас могут быть иные цвета, это ничего не меняет.

Соединяем между собой провода одного цвета, отвечающие за определенную группу лампочек, которые должны загорятся при включении одной клавиши на выключателе. Далее соединяем провода того же цвета, что и предыдущего, но которые соответствуют следующей группе лампочек которыми должна управлять вторая клавиша на выключателе. А третьей скруткой необходимо соединить все провода второго цвета, в данном случае, это все провода черного цвета. И опрессовываем все скрутки наконечниками.

Такое правило применимо не только к шести рожковой люстре, а и до двух, трех, четырех и более рожковых люстр.

Вот что мы получили. У нас есть одна большая скрутка, провода которой ведут ко всем лампочкам, это будет ноль — так как показано на схеме, он должен быть общим. И две другие, которые отвечают за определенную группу лампочек, по которым будет протекать фаза.

Берем вот такие клеммные колодки, их еще называют клемниками.

И прикручиваем к ним наши провода. Соединение должно быть надежным, если вы не сильно затяните болты на клеммнике, то такое соединение будет греться и окисляться. Что со временем приведет к пропаданию контакта. Потому отнеситесь к этому нужно серьезно.

А теперь подключаем люстру к проводам, которые идут с потолка. Когда мы проверяли пробником эти провода, мы определили, что двумя фазами являются синий и зеленый, а нулем — коричневый. Так и подключаем. Ноль подключаем к той скрутке, где провода ведут ко всем группам лампочек, одну фазу к одной группе лампочек, вторую — в другой группе.

Устанавливаем люстру на место. Перед тем я снял все плафоны, чтобы люстра стала легче.

Подаем напряжение на выключатель и проверяем нашу работу. Вот так работает люстра при включенной одной клавиши на выключателе.

А вот так работает люстра, когда включены две клавиши. Все работает, как и должно работать. Значит работа сделана правильно.

Как вы поняли, можно и самому подключить люстру не вызывая электрика. Тем самым вы сэкономите деньги и время. Вот позвоните вы к электрику, а он вам скажет, что занят, ждите день-другой. Согласитесь, это не очень удобно ждать электрика без света в доме. Потому вы сами должны знать, как подключить люстру своими руками.

• Как собрать электрощит
• Как правильно соединить провода
• Как соединять алюминиевые и медные провода
• Как установить подрозетник
• Условное графическое обозначение электрических устройств на схемах

Назначение и конструкция

Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.
Вся процедура осуществляется специальным инструментом — пресс-клещами.
Подключается он к точно такому же проводнику на люстре. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.
Частые ошибки при подключении Основные ошибки связаны с подключением к двойному выключателю. Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом.
Порядок пподключения при этом будет следующий : Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка синий или бело-синий , а второй белый к одному из двух фазных проводов. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Также периодически нужно затягивать фиксирующие болты Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Ошибки при подключении двухклавишного выключателя Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Подключение осуществляется произвольно. Вторая управляет группой из трех ламп. При касании к двум проводам индикатор светится — третий провод будет общий.

Подключается он к точно такому же проводнику на люстре. Скорее всего, вы пустили вниз к выключателю нулевой провод. Стандартная маркировка по цветам: Проводник белого или коричневого цвета — фазный; Синего — нулевой; Желто-зеленого — заземление. Кроме того, в их монтажной схеме есть три контакта: общий вывод к фазовому проводу или напрямую к люстре; пара вспомогательных контактов для соединения выключателей между собой.
Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок

Как подключить люстру с двумя проводами

Люстра с двумя проводами подключается к одинарному выключателю. Рассмотрим некоторые особенности.

1. Очевидно, что одинарный выключатель может только одновременно включать все источники света в люстре, сколько бы их в ней не находилось.
2. Сколько бы проводов не выходило из потолка вашей комнаты – один из них нулевой, идущий прямиком из распределительной коробки, минуя выключатель.
3. При правильном подключении на счетчике (на щитке), на выключатель приходит только фазовый провод, поэтому при выключенном выключателе все работы по установке люстры вы можете производить смело. Но проверить это надо до их начала, используя отвертку-пробник, показывающую наличие напряжения на фазовом проводе. Для этого подайте напряжение и определите, какой из проводов фаза «L», а какой ноль «0». Далее таким же способом, выключив выключатель, убедитесь, что на потолочные провода электричество не подается (то есть не приходит фаза).

Внимание: все работы с самим выключателем проводите при полностью обесточенном помещении. Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов

Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов.

При подключении люстры к такому выключателю ее нужно рассматривать, как одну большую лампочку, т.е. на каждый источник света в ней подается и фаза, и ноль.

Количество ламп или других источников света в данном случае роли не играет.

В самой люстре от каждого источника света идет по 2 провода разных цветов. Соответственно, при таком подключении все провода одного цвета соединяются вместе и подключаются к одному из выходящих из потолка проводов, а другого – ко второму. Если в люстре используются лампы с цоколями, то к фазе нужно подключать те, что отходят от центрального контакта.

Для всех соединений при подключении люстры мы рекомендуем пользоваться специальными клеммниками.

Они же предпочтительны и в распределительных коробках.

Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае 3-й – заземление (как правило, он пестрый, чаще желто-зеленый) и его следует подсоединять на корпус люстры.

Подготовка к работе

Для подключения люстры понадобится набор инструментов:

• индикатор напряжения или тестер,
• нож:
• плоскогубцы:
• изоляционная лента:
• блок клеммников на три клеммы.

Потребуется подставить под светильник стремянку или устойчивую и надежную опору.

Откройте паспорт на ваш осветительный прибор. Там должна быть схема подключения и указаны все элементы питания, их предназначение, способ соединения. По стандарту, изоляция проводников маркируется в следующие цвета:

• фазный коричневый или белый,
• нулевой синий,
• заземляющий желто-зеленый.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

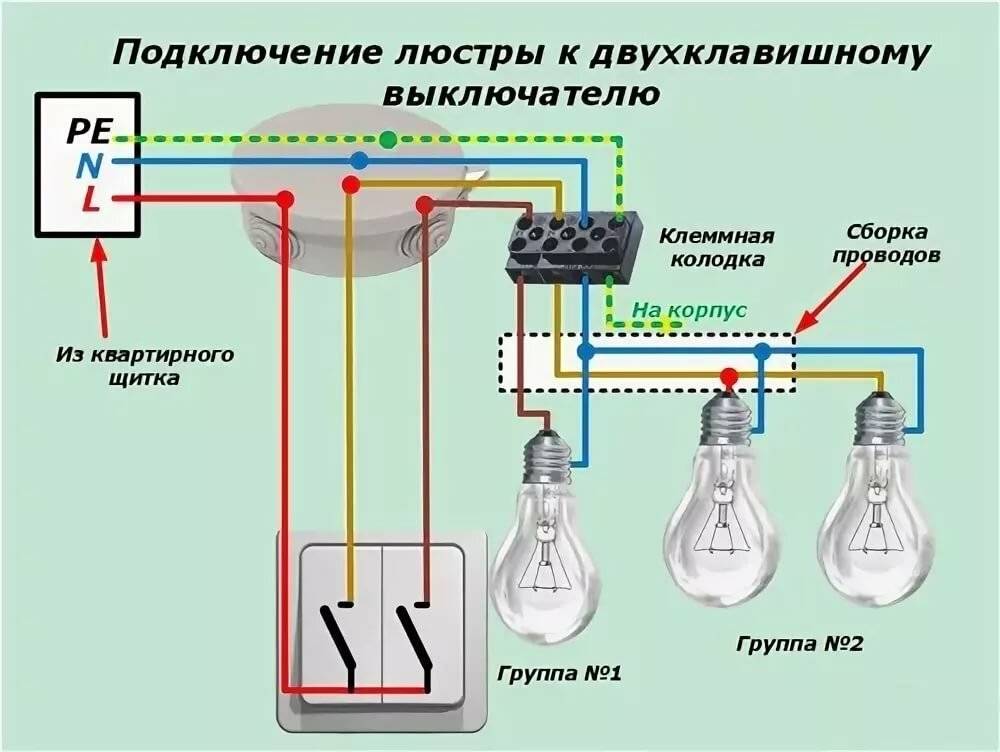

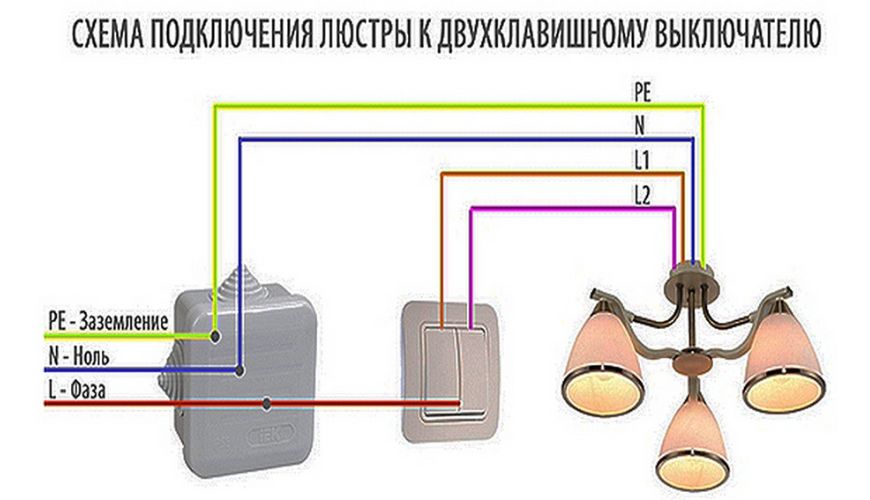

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

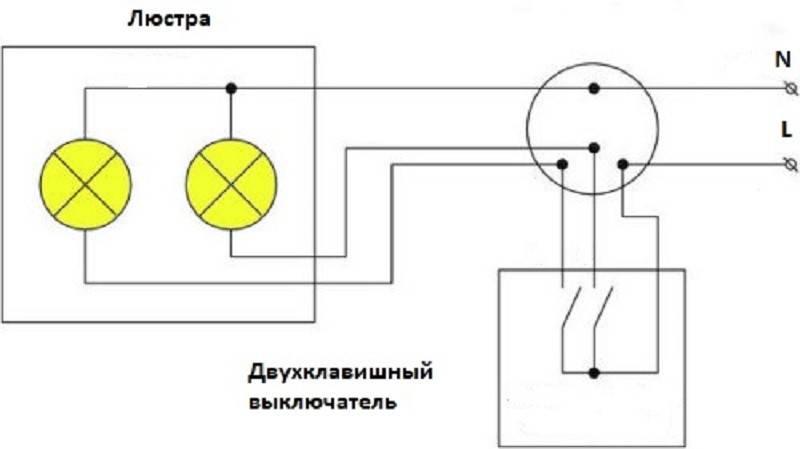

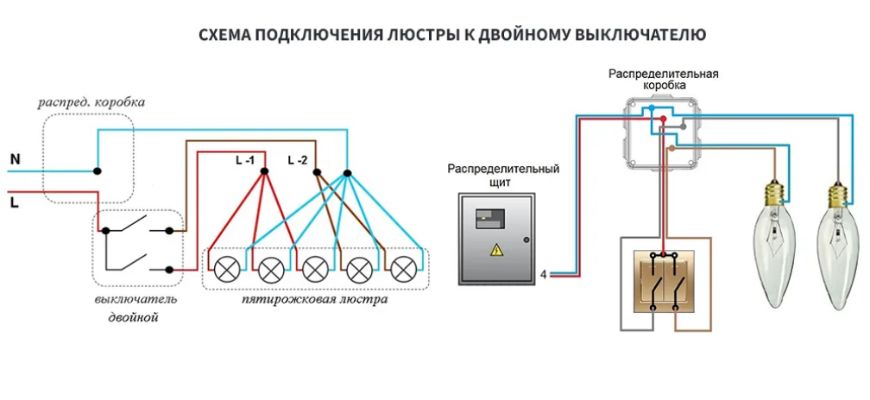

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Провода для подключения люстры: виды, характеристики и способы монтажа

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении

Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части провода сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

• скрытая проводка, т.е. кабель прокладывается непосредственно внутри стен и потолка;
• открытая проводка, когда провод фиксируется снаружи стены на специальных опорах-изоляторах;
• проводка с использованием электромонтажных коробов.

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки

В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

• ВВГ, плоский кабель с двумя цельными жилами, с изоляцией и наружной защитной оболочкой из поливинилхлорида. Однако ввиду подключения к люстре с трем и более проводами использовать данный кабель считается нецелесообразным, поскольку его потребуется как минимум вдвое большее количество;
• НУМ (NYM) – медный кабель с круглым сечением, по конструкции и используемым материалам схож с ВВГ, однако имеет большее количество изолированных проводников.
• ПВС, круглый кабель с многожильными проводниками, заключенными в виниловую оболочку;
• ШВВП – кабель с проводами в виниловой изоляции, размещенными внутри ПВХ-оболочки.

Финальная стадия — заводим провода в выключатель

Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.

Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

1. Подключение одноклавишного выключателя.

Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

Подключение к двухклавишному выключателю.

Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

Подключение люстры к трехклавишному выключателю.

Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:

• производить монтаж лишь с отключенной электросетью;
• еще до начала досконально изучать схему подключения;
• стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.

Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.

Процесс подключения люстры

Проще всего работать, если светильник содержит один-три рожка без разделения на группы с подключением к одинарному выключателю. Здесь провода разводятся на ноль и фазу, а заземление приматывается к корпусу прибора.

Более сложны действия мастера при подведении осветительного устройства к двухконтактному выключателю, где требуется разделение света. Тем не менее, такой вариант монтажа тоже можно осуществить своими руками.

К одинарному выключателю

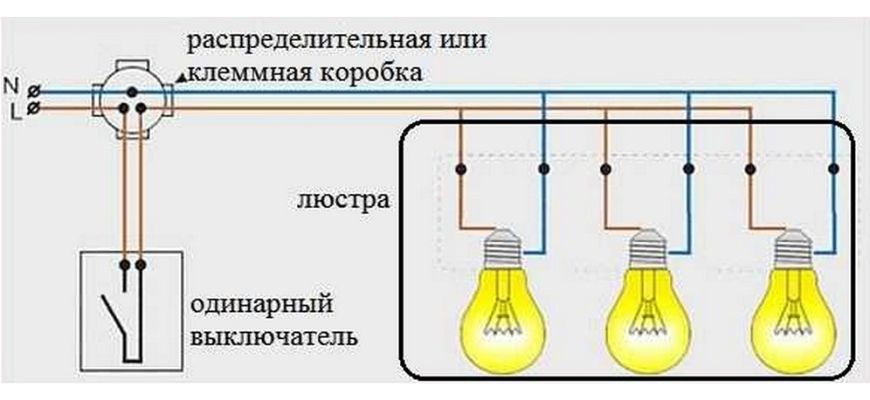

Схема подключения к одинарному выключателю.

Когда из потолка идёт только 2 проводника, получится подвести лишь одноклавишный выключатель. Он даёт возможность подключать все лампочки одновременно вне зависимости от их количества.

Процесс очень прост: нужно стыковать концы проводов сети и люстры между собой (ноль с нолём, фазу с фазой), сформировав 2 пучка по цвету. Лишние провода на светильнике подгибают и изолируют. Пучки закрывают в клеммной коробке, закрепляют прибор на потолочном крюке.

К двойному выключателю

Схема подключения к двойному выключателю.

С двойным выключателем работают при таких условиях: наличие трех проводов в потолке (2 фазы и ноль) и такого же количества – в люстре. Сам прибор освещения обычно содержит несколько лампочек. Ноль люстры стыкуют с общим нолём сети, каждую секцию ламп – с фазными проводниками. Все скрутки изолируют, закрывают в клеммной коробке.

На две лампы

Прибор с двумя рожками подключается к общей проводке аналогичным способом. Если выключатель одноклавишный, одна из клавиш может остаться незадействованной (при наличии 1 фазы и 1 ноля). При необходимости разделить освещение каждый рожок считают отдельной веткой и соединяют проводники соответствующим образом.

На три лампы

Схема подключение на три лампы.

Схема соединения выключателя с трехрожковой люстрой отличается от других только в необходимости точно определить тип проводников. Ламп на приборе – 3, а клавиш на выключателе и фаз – только 2. Одна клавиша будет работать на включение и выключение сразу двух ламп. Первым делом собирают вместе нулевые кабели с рожков, подводят к нолю сети. После два фазных провода подключают к первой фазной жиле, а третий – ко второй.

На четыре лампы

В такой ситуации схемы подключения практически не меняются: нужно выполнить три соединения проводников. Разделяют рожки произвольным образом. Все провода синего или голубого цвета (нулевые) скручивают и подсоединяют к нулю. Фазы подводят к клавишам выключателя по 2 или по схеме «1+3».

Больше пяти ламп

Схема подключение люстры с пятью лампами.

Разница в подключении таких приборов – лишь в числе проводов, которые нужно будет объединить, а также в их разделении. Обычно на каждую клавишу выключателя выводят равное количество ламп, хотя это решается индивидуально.

Техника безопасности

Выполняя подключение люстры, не стоит забывать о технике безопасности. Все работы следует проводить только с обесточенной проводкой. Причем просто отключения линии на выключателе недостаточно, ее следует обесточивать на распределительном щите.

Очень внимательно нужно относиться к распределению проводки перед подключением.

Если в инструкции имеются рекомендации по подключению, их обязательно следует выполнять.

Все соединения должны быть качественными. Если используются клеммные колодки, то следует хорошо затягивать зажимы, а в случае со скрутками, стягивать провода нужно плоскогубцами. Все незакрытые места соединений требуют качественной изоляции.

Читайте по теме — технология установки люстры на натяжной потолок.

Проводить проверки работоспособности необходимо только после изоляции всех соединений.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Проходные выключатели делают процесс включения и отключения освещения более удобным и обладают следующими преимуществами:

1. Взаимосвязанные переключатели можно соединить друг с другом, используя для этого двухжильный кабель. Такая практика позволяет отказаться от протягивания многожильных проводов, что сокращает количество расходов и упрощает процесс подсоединения.
2. Система управления одним светильником сразу из нескольких мест , сама по себе добавляет удобство в этот процесс, делая его значительно комфортнее.

При этом, подобные устройства обладают и несколькими недостатками:

1. При монтаже двухклавишных моделей в схеме , будет задействовано сразу шесть контактов, что увеличит не только количество проводов, но и повлияет на их протяженность. Соответственно, трехклавишные модели имеют в своем устройстве девять контактов и обладают самым сложным принципом подключения.
2. Переключатели подобного типа, ввиду специфики своего устройства , не имеют фиксированного значения, отвечающего за состояние . Включено оно или выключено будет зависеть от положения и состояния других аналогичных устройств, подключенных к этому же источнику света. Подобная система требует определенного количества времени, чтобы привыкнуть к ней.
